Лазерная головка ЗО-001

Н
А
В
Е
Р
Х

Головка для цифрового лазерного аудиопроигрывателя ЗО-001 опытно выпускалась Минским заводом БелОМО в 1990-ом году. С ней экспериментировали разработчики бердского ПО "Вега" и львовской "Лорты", но, несмотря на куда более совершенное, по сравнению с новосибирской ЛЗ, устройство, ей также не удалось побывать "в деле". Магнитная система головки повторяла конструкцию японской модели Sony KSS-123, при этом оптика и электроника были оригинальными разработками. Использовались специально созданные для CD-проигрывателей лазерные диоды ИЛПН-212 с длиной волны 0,78 мкм и фотодиодные матрицы ФД2М.

См. также: лазерная головка ЛЗ, советский 2РС-декодер КР1840ВЖ1, наше исследование истории формата CompactDisc в СССР.

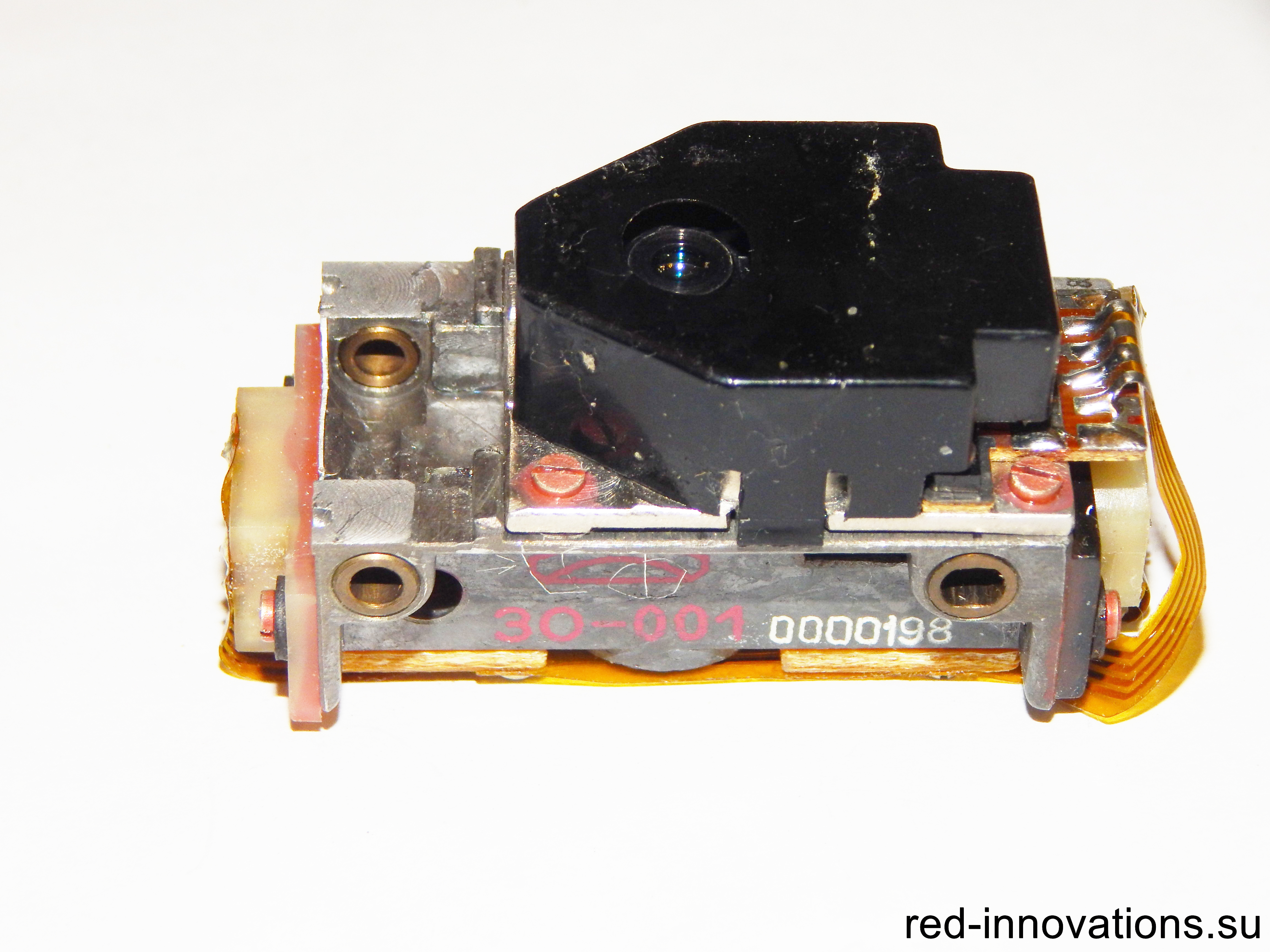

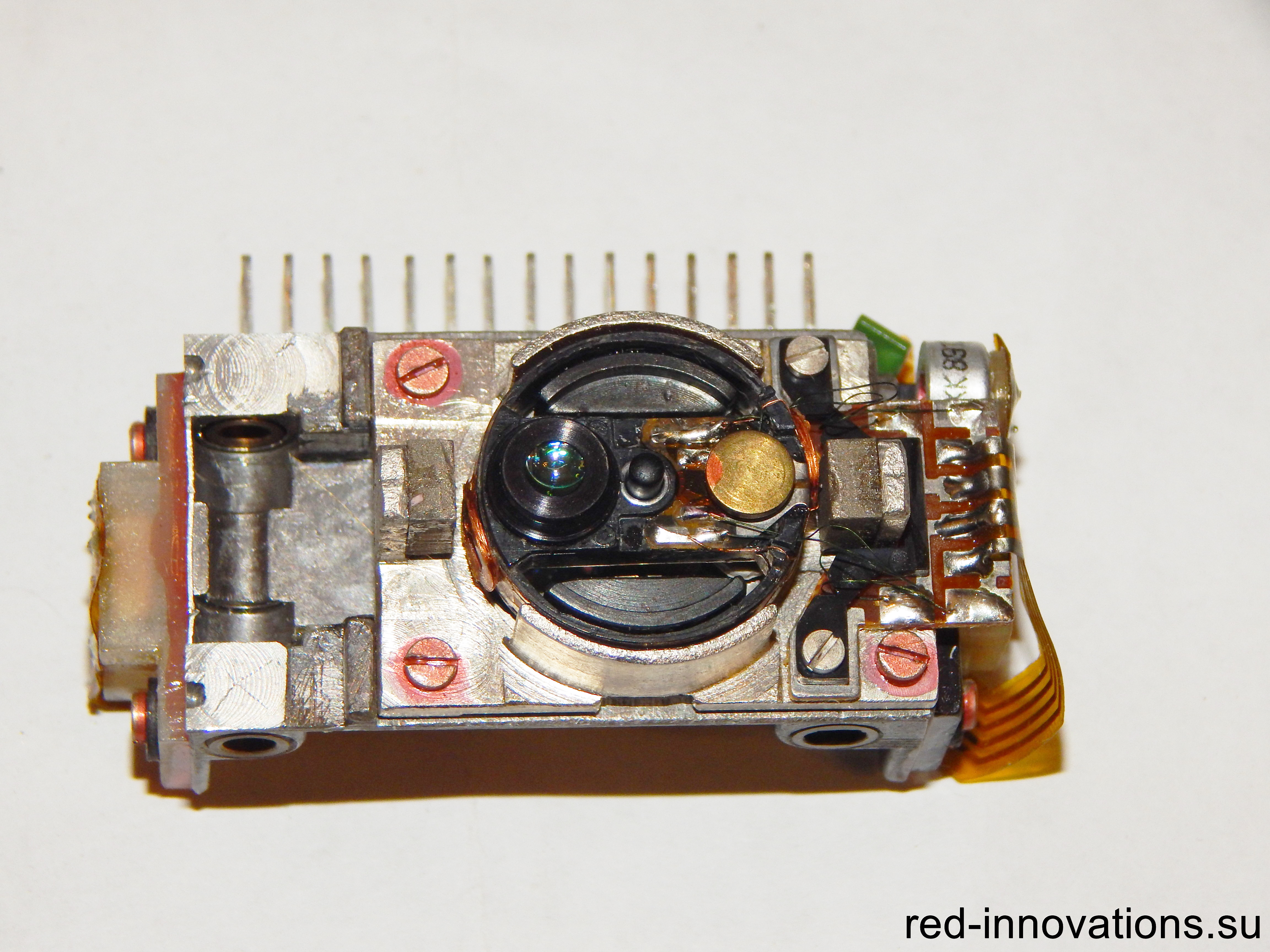

Головка ЗО-001

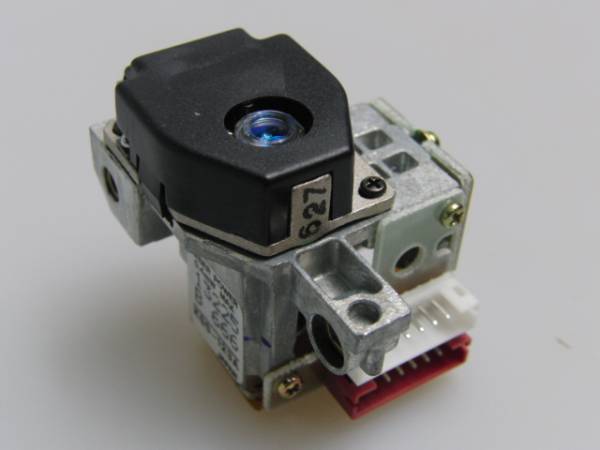

Для сравнения - головка Sony KSS-123 (фото с форума https://rt20.getbb.ru)

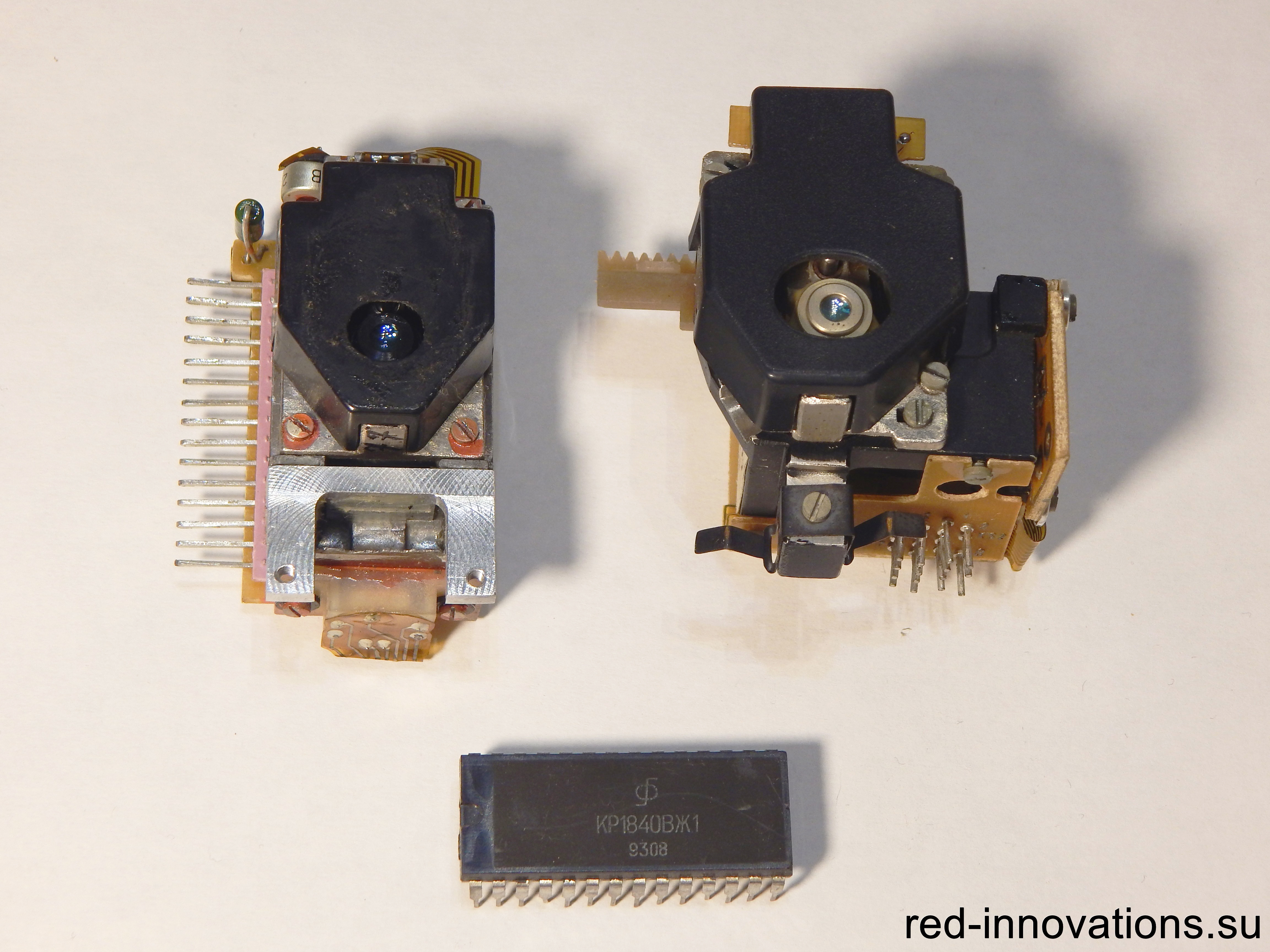

Головка ЗО-001

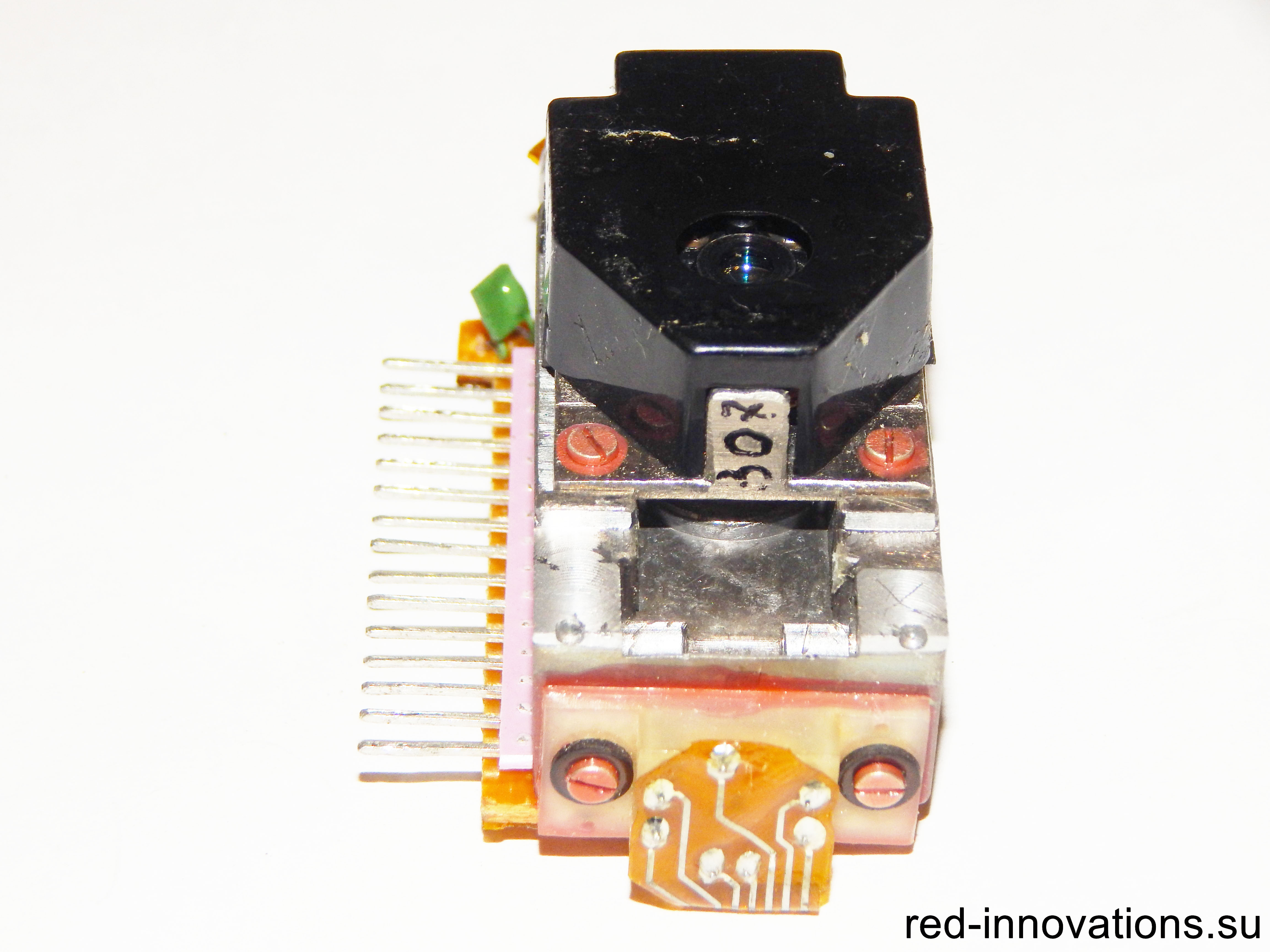

Головка ЗО-001

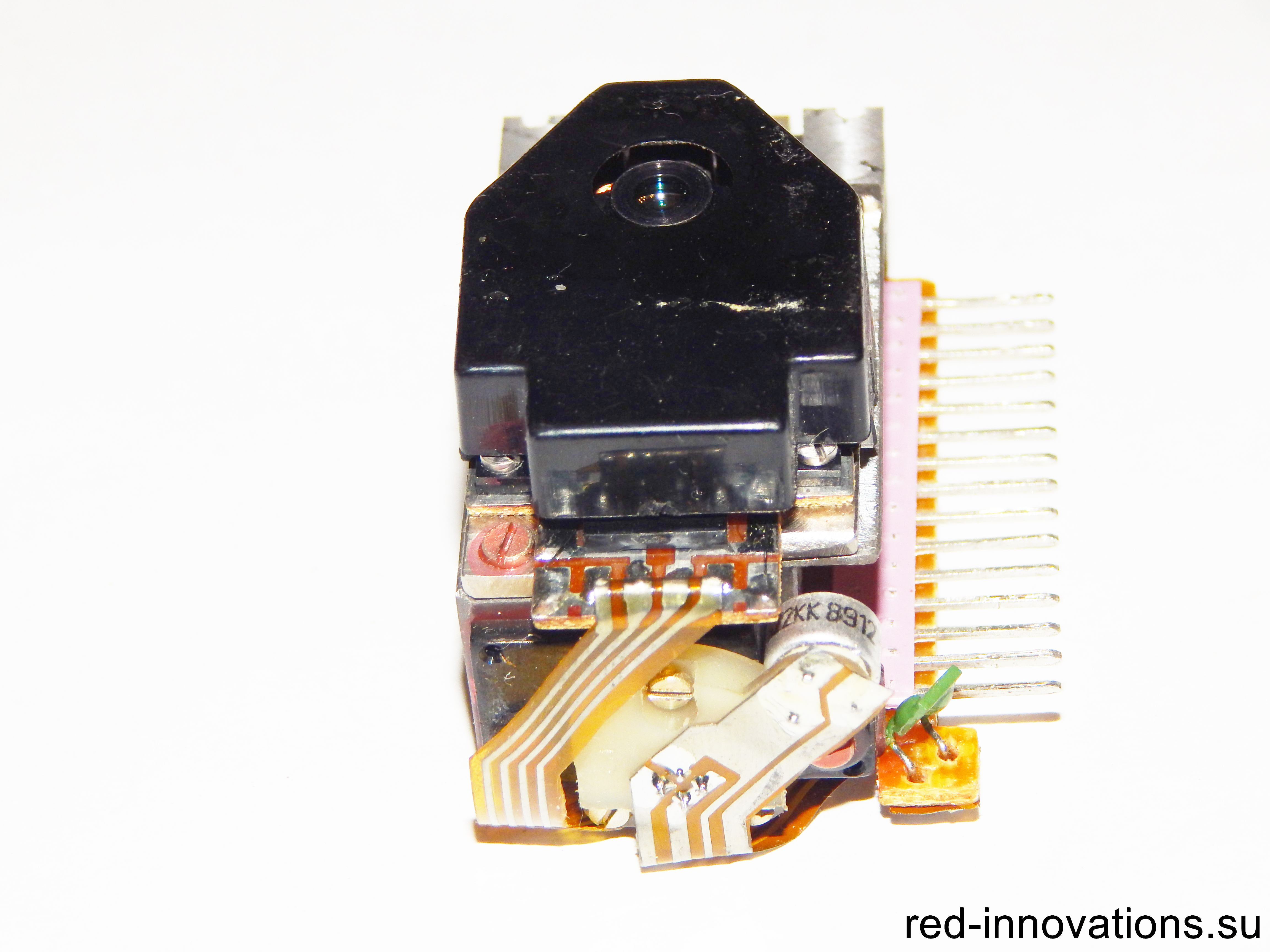

Головка ЗО-001

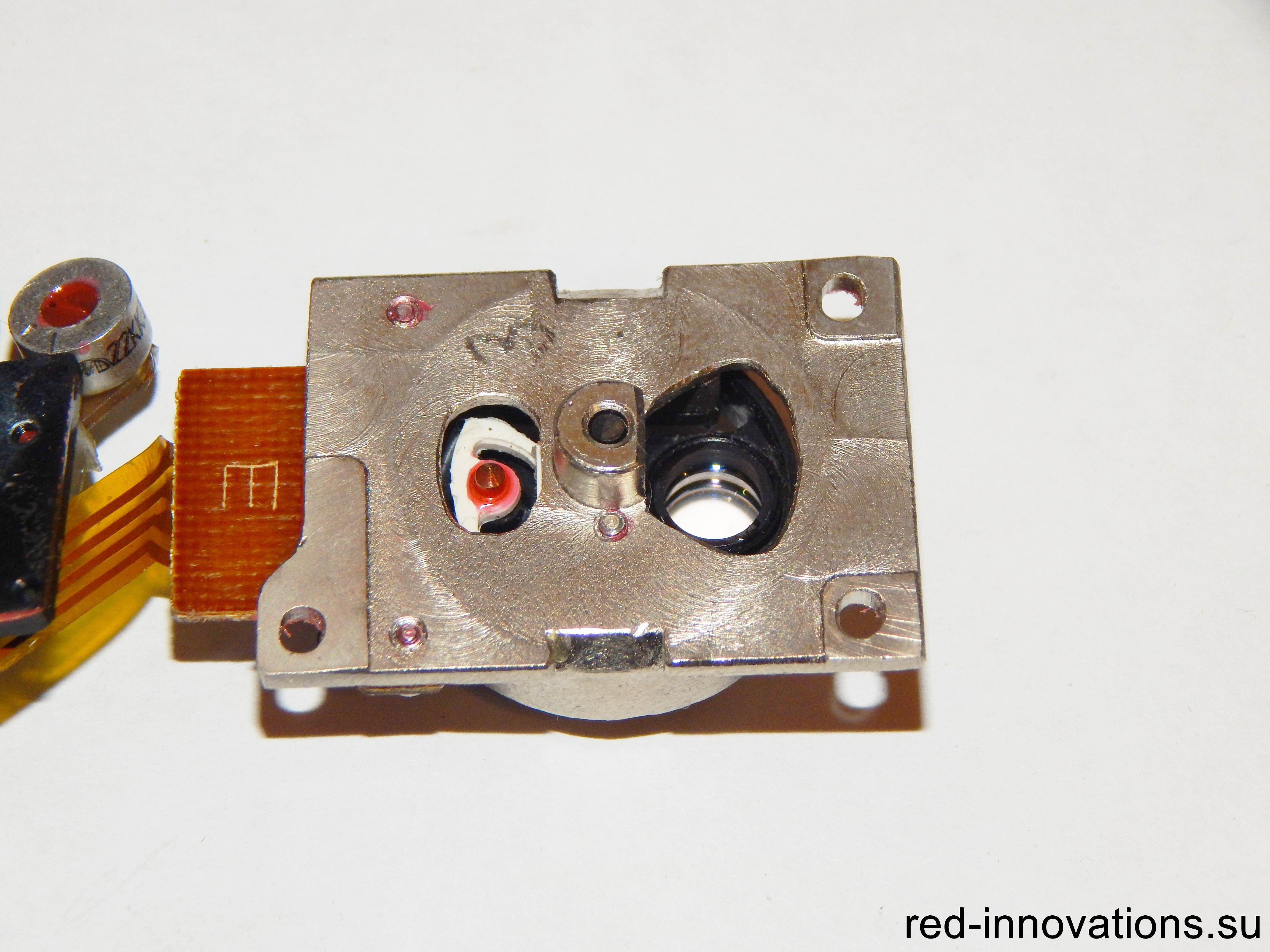

Головка ЗО-001 - с демонтированной крышкой магнитной системы

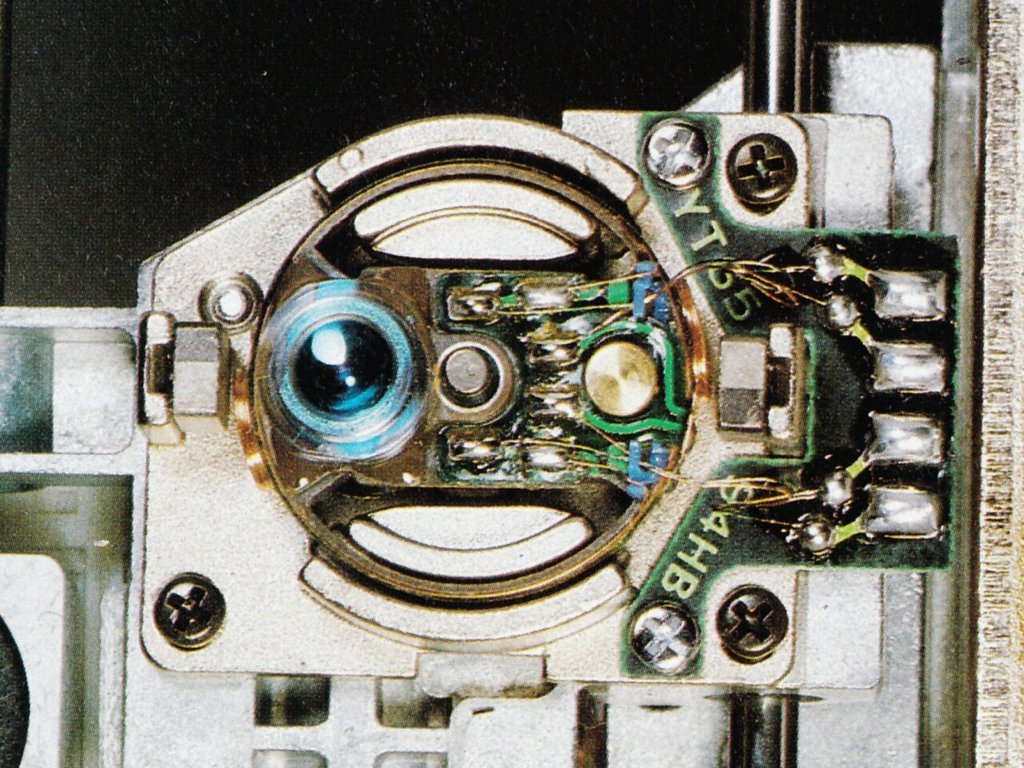

Для сравнения - магнитная система Sony KSS-123 (фото с форума https://rt20.getbb.ru)

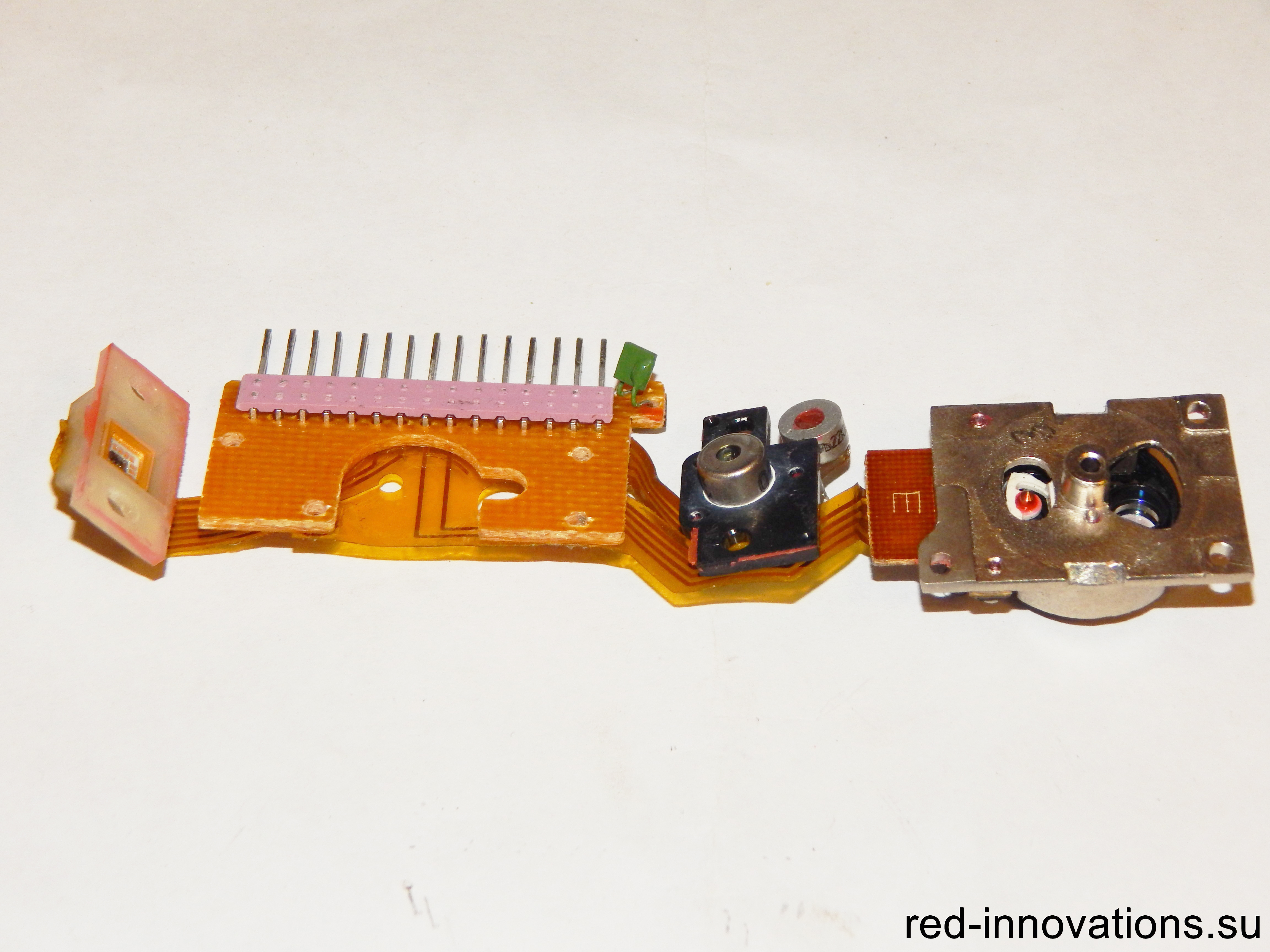

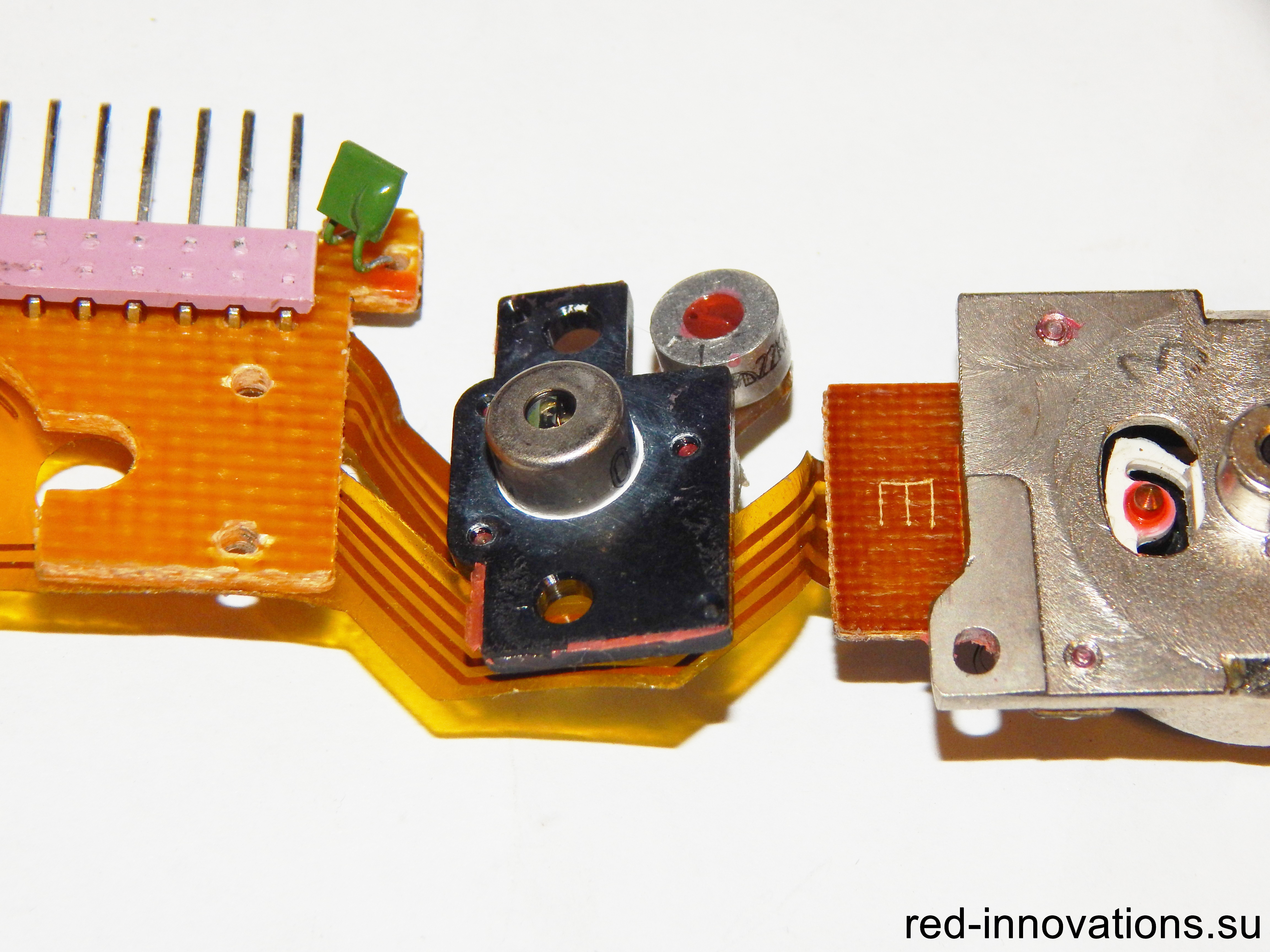

Головка ЗО-001 - элементы головки на общем шлейфе

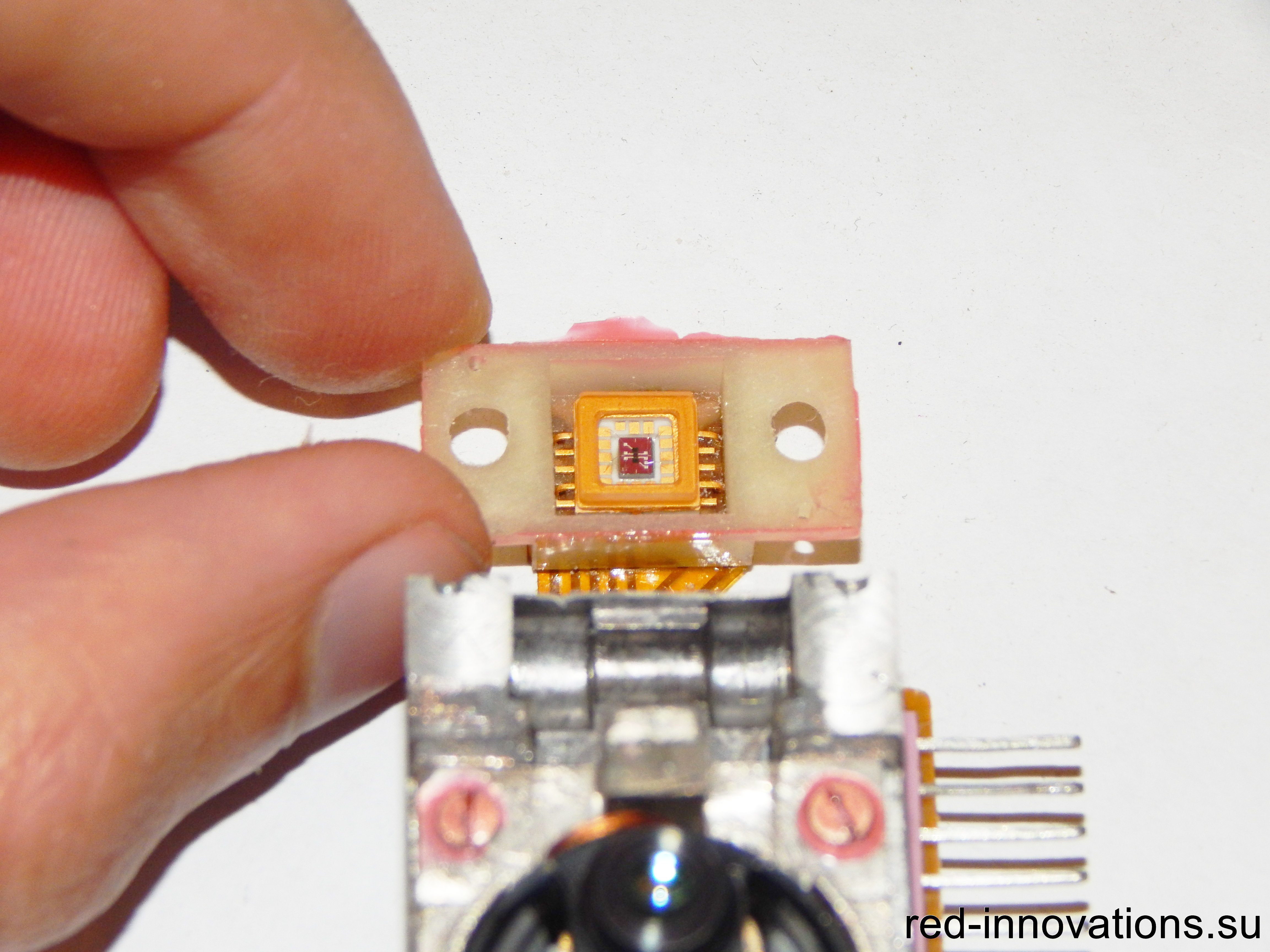

Головка ЗО-001 - фотодиодная матрица

Головка ЗО-001 - лазерный диод

Головка ЗО-001 - фотодиодная матрица

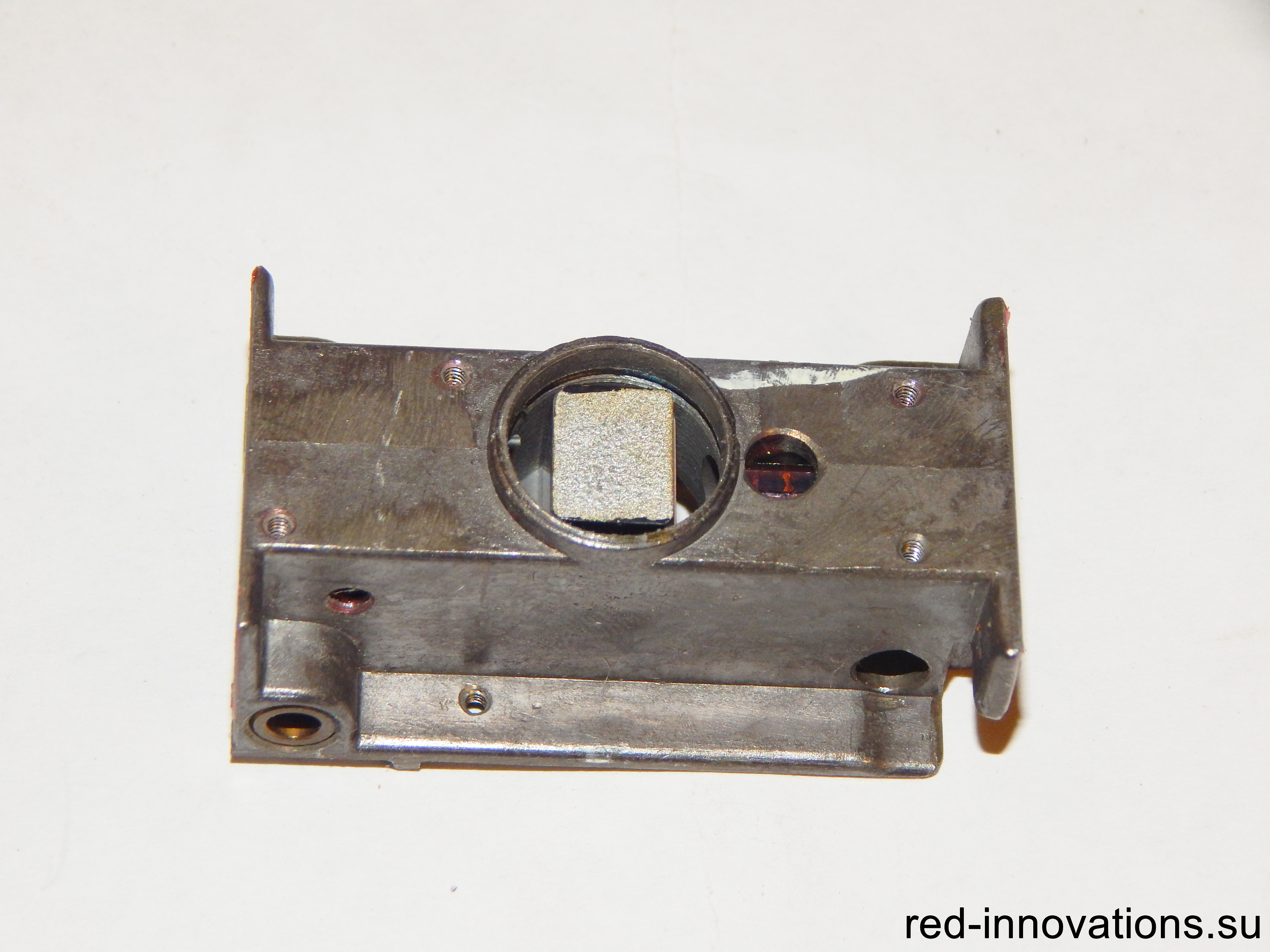

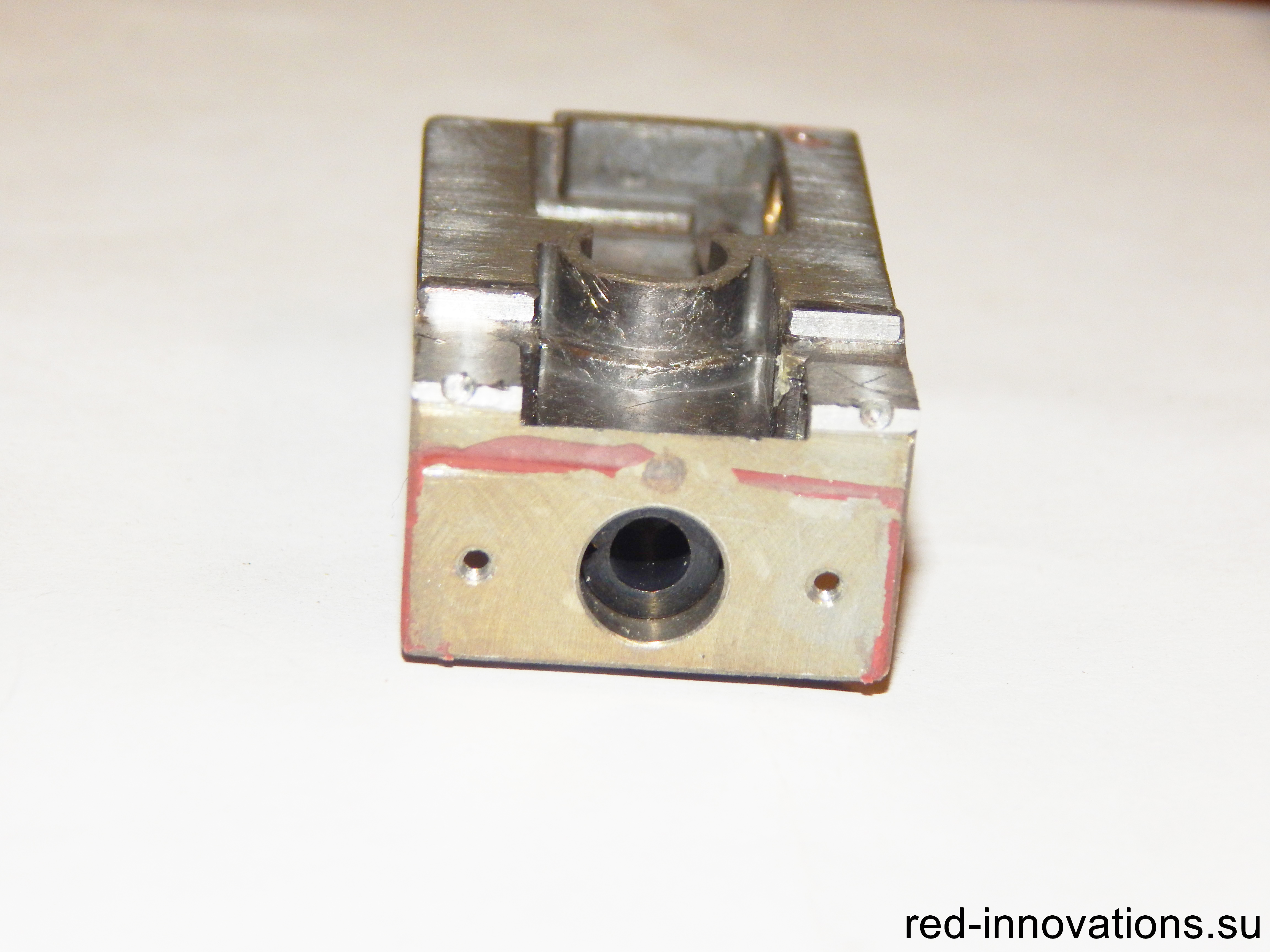

Головка ЗО-001 - станина

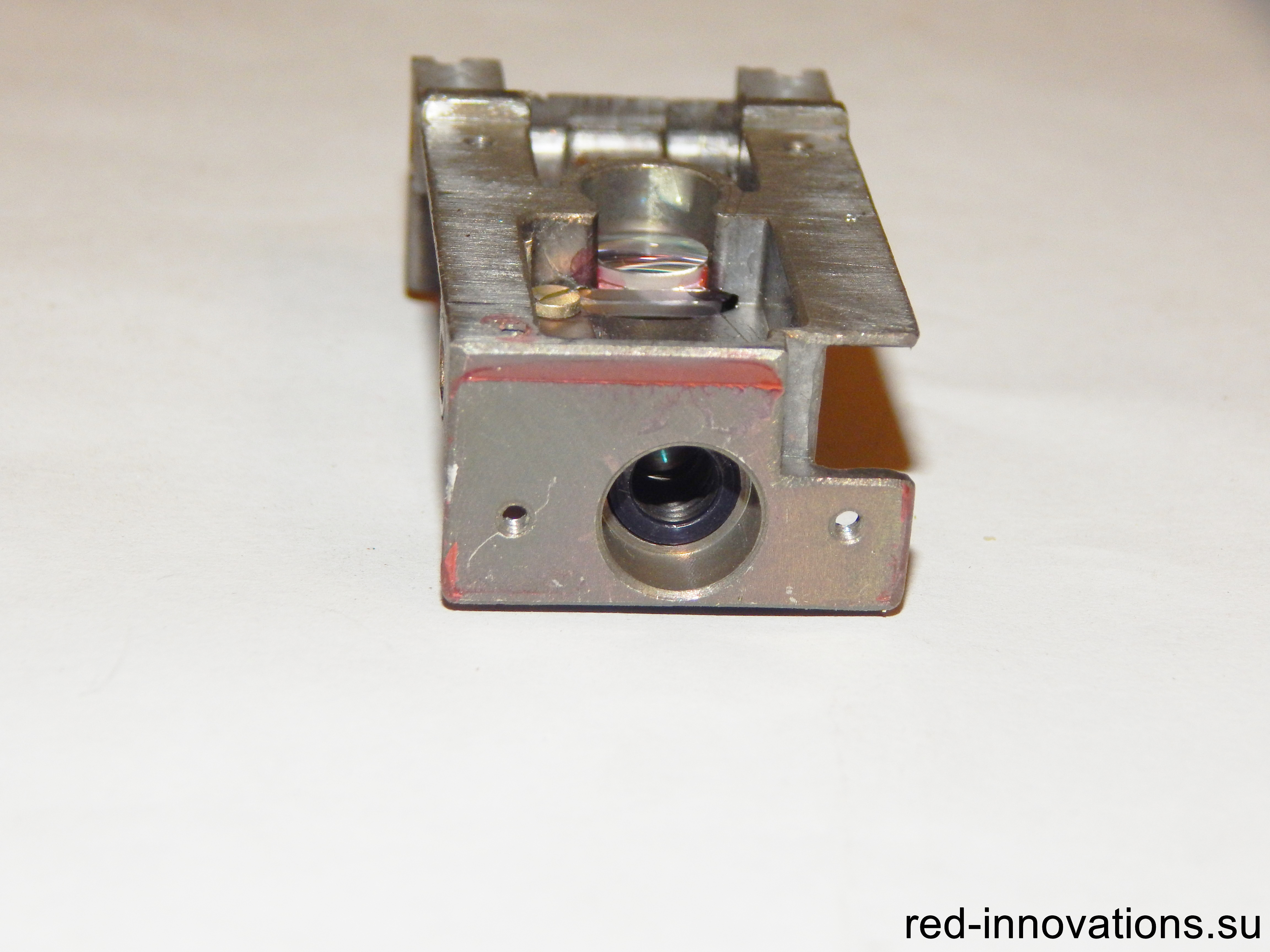

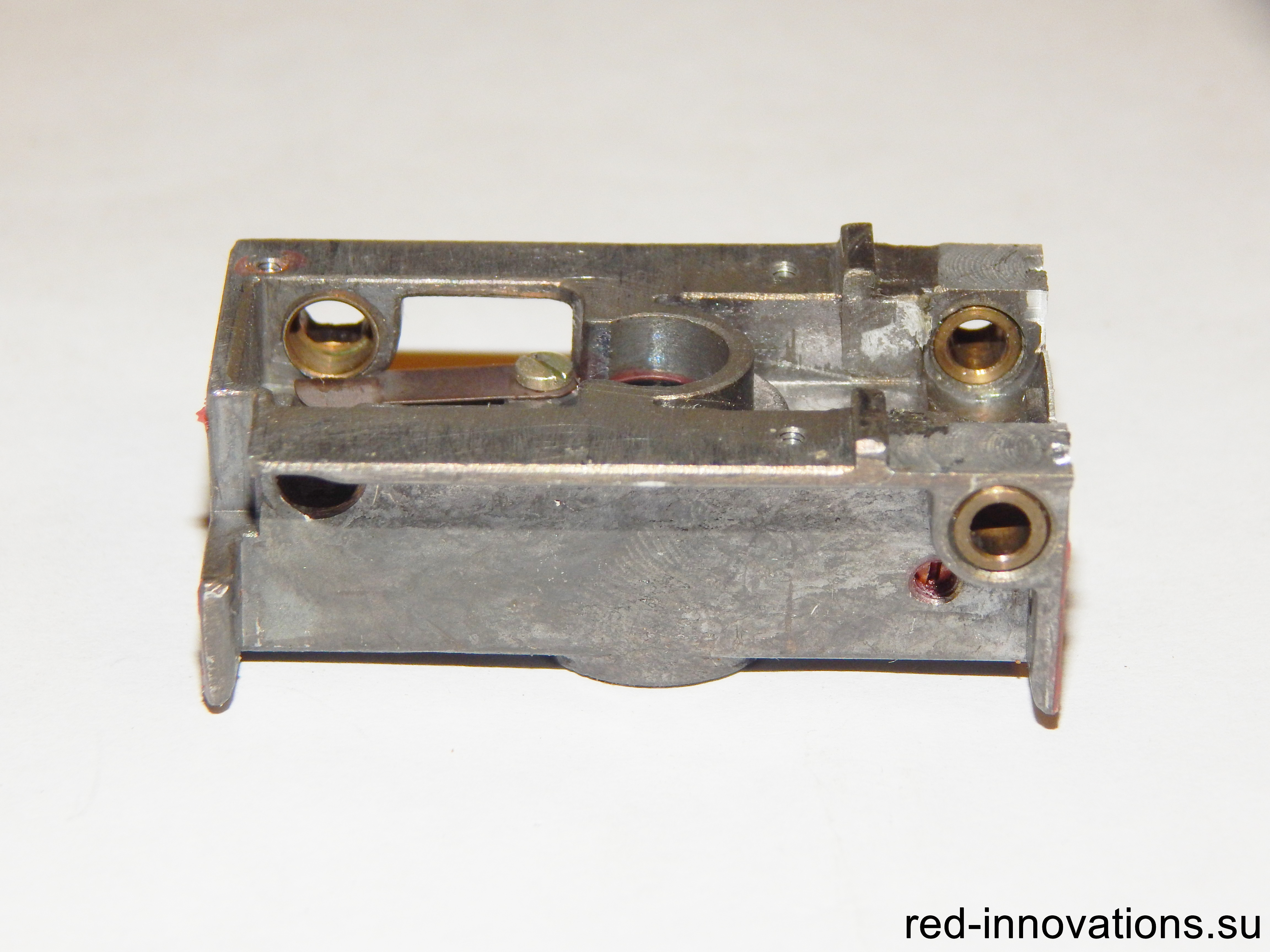

Головка ЗО-001 - станина

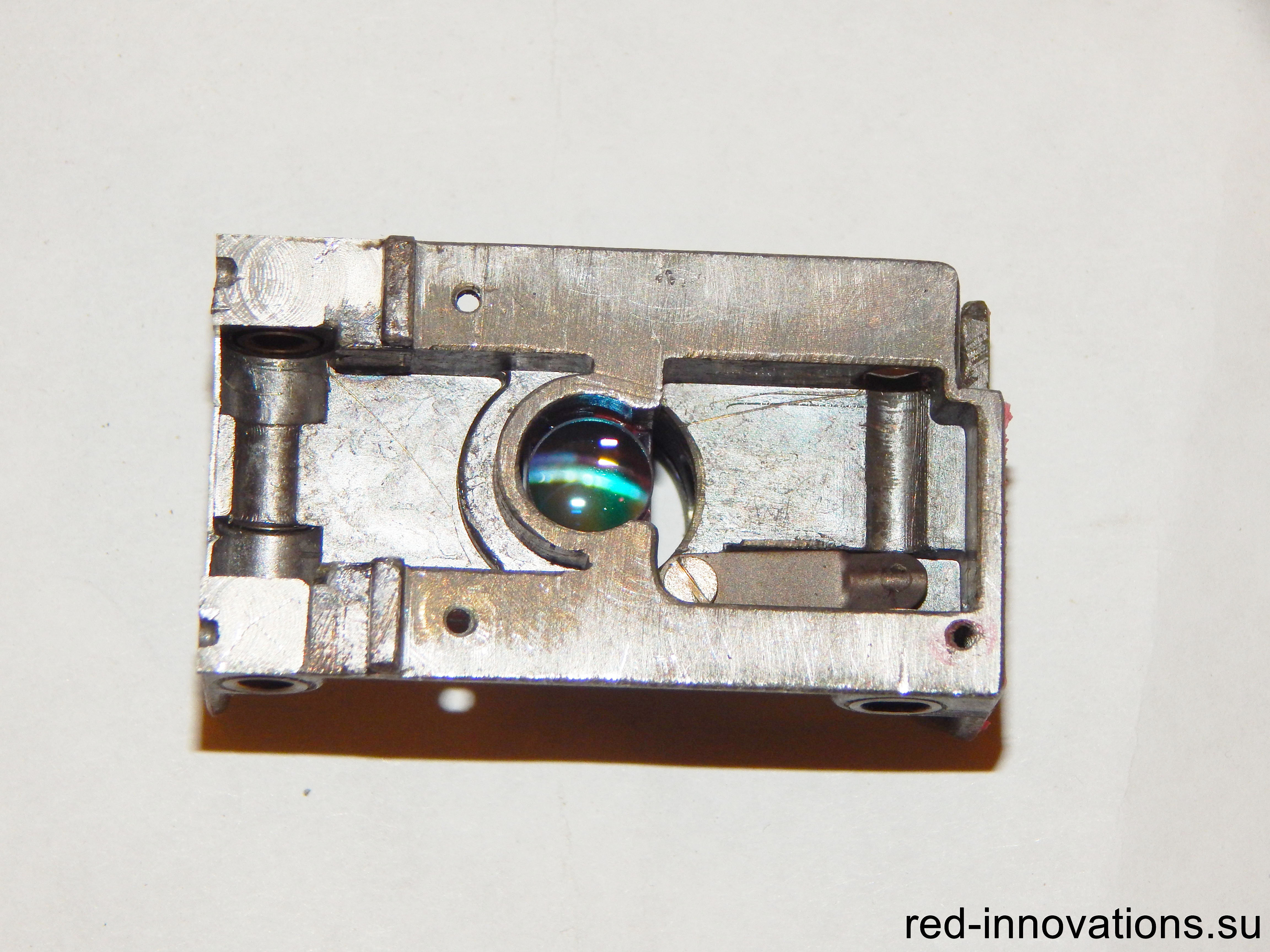

Головка ЗО-001 - станина

Головка ЗО-001 - станина

Головка ЗО-001 - станина
