Цветной кассетный видеомагнитофон (пишущий видеоплеер) "Электроника ВМ-25"

Н
А
В
Е
Р
Х

"Электроника ВМ-25" была единственным серийно производившимся в нашей стране видеоплеером и последней серийной моделью в линейке видеомагнитофонов "Электроника" на отечественной элементной базе. Впрочем, видеоплеером "ВМ-25" является только по западной классификации (т.к. в ней нет ТВ-тюнера); по отечественным же стандартам, аппарат, имеющию функцию записи, причисляется к видеомагнитофонам.

Шасси и корпус "Электроники ВМ-25" взяты от "Электроники ВМЦ-8220" - собиравшейся из корейских комплектующих модификации видеомагнитофона "Samsung VX-8220". Некоторые элементы передней панели и внутренняя компоновка "ВМ-25" также повторяют решения, применявшиеся в "ВМЦ-8220". ЛПМ стоит такой же, как в "Электронике ВМ-18", однако датчик влажности отсутствует и применён новый БВГ, как в "Электронике ВМ-32". Комплектующие, как уже писалось выше, практически полностью отечественные.

В глаза сразу бросается длинная шторка на передней панели видеомагнитофона, за которой скрываются всего два регулятора: трекинг и чёткость. Если примотреться к передней панели внимательно, за стёклышком просматривается прямоугольное отверстие, закрытое светодиодами не полностью. Через него видна плата. Сразу приходит на ум, что за стёклышком на самом деле предполагался дисплей, а за шторкой - органы управления различными дополнительными функциями. Вероятно, разработчики планировали создать полноценный видеомагнитофон, однако жестокая реальность 90-ых годов помешала этим планам, и на свет появился аппарат с явными признаками незавершённости конструкции.

Представленный ниже видеомагнитофон 1994-ого года выпуска.

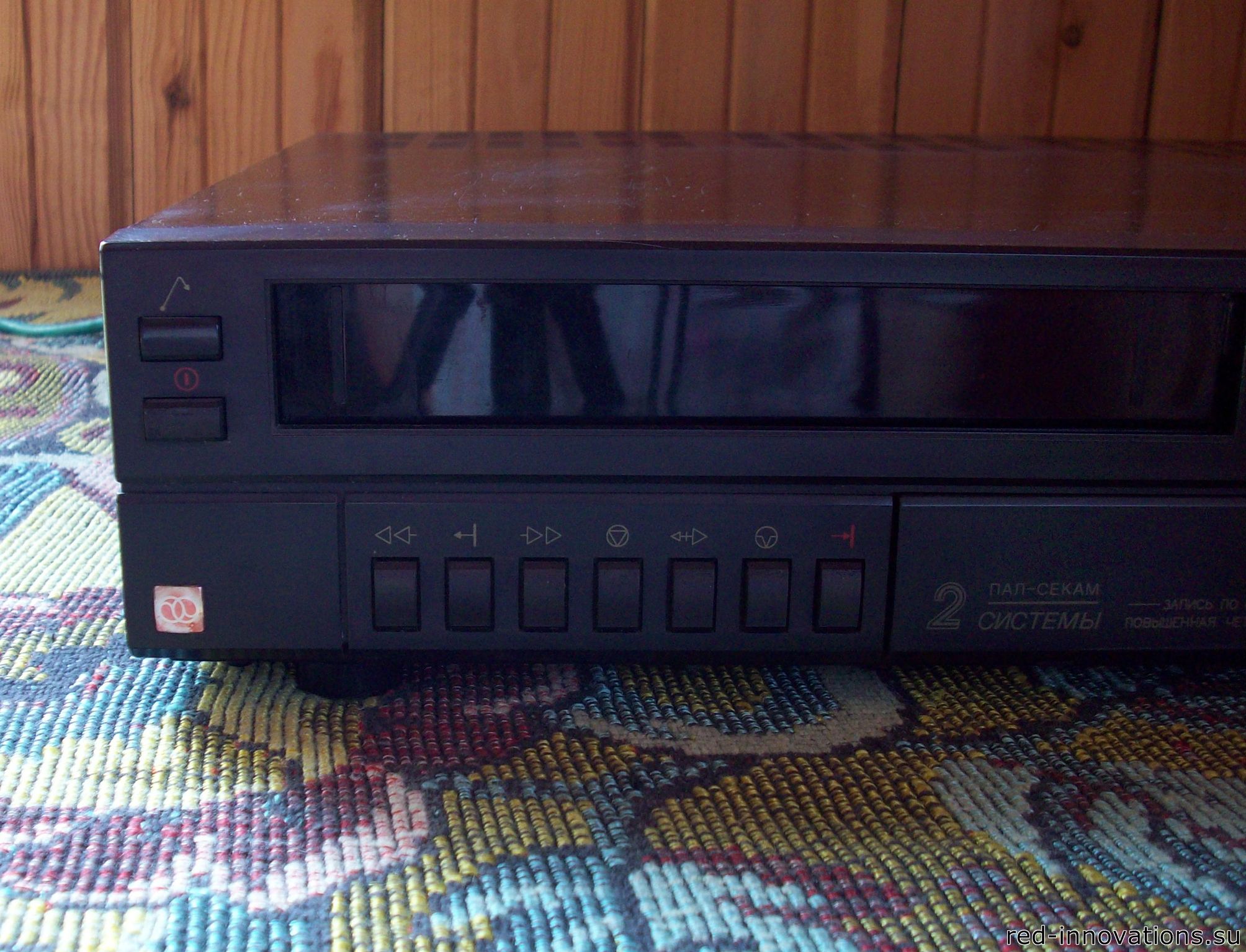

Вид спереди

Передняя панель

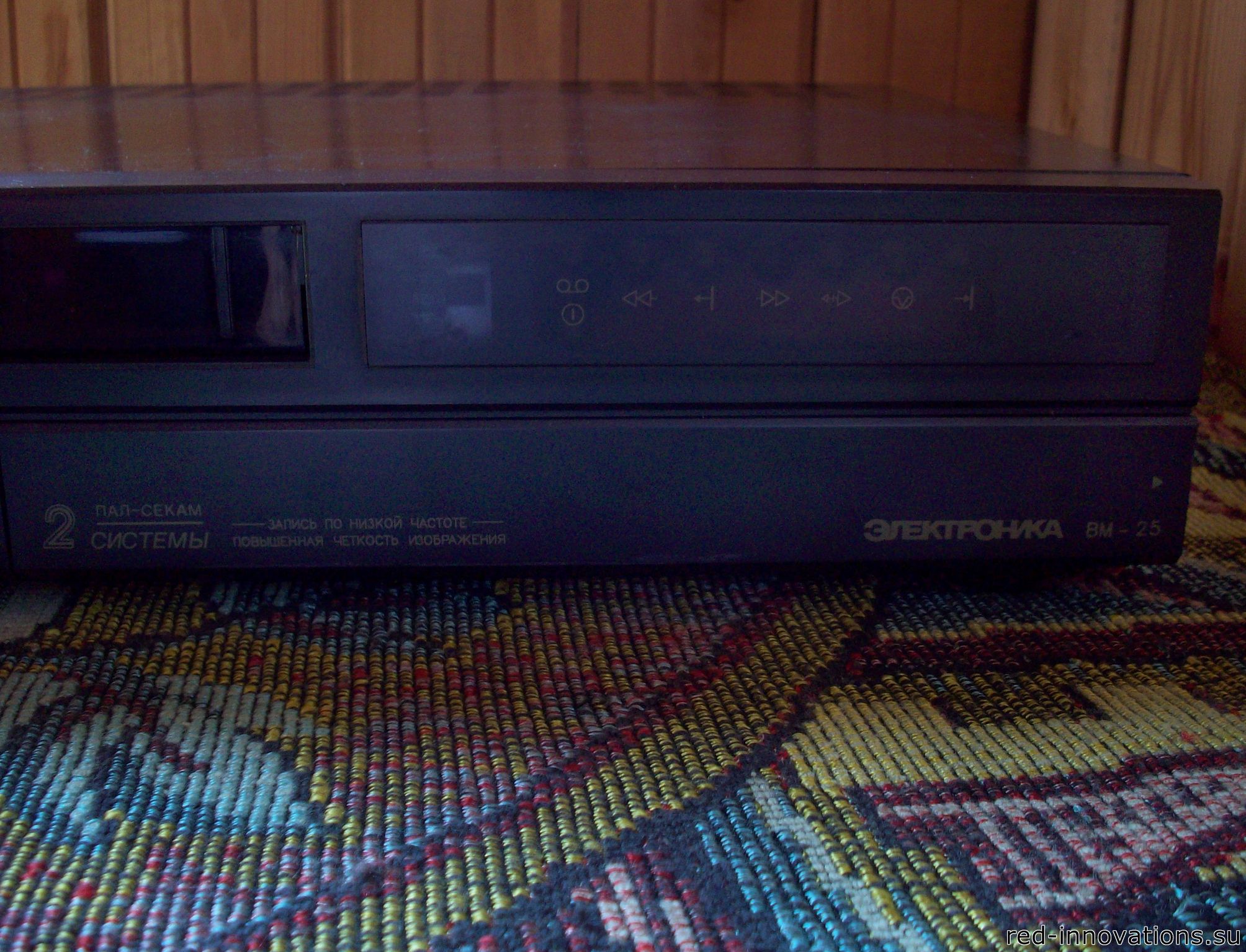

Передняя панель

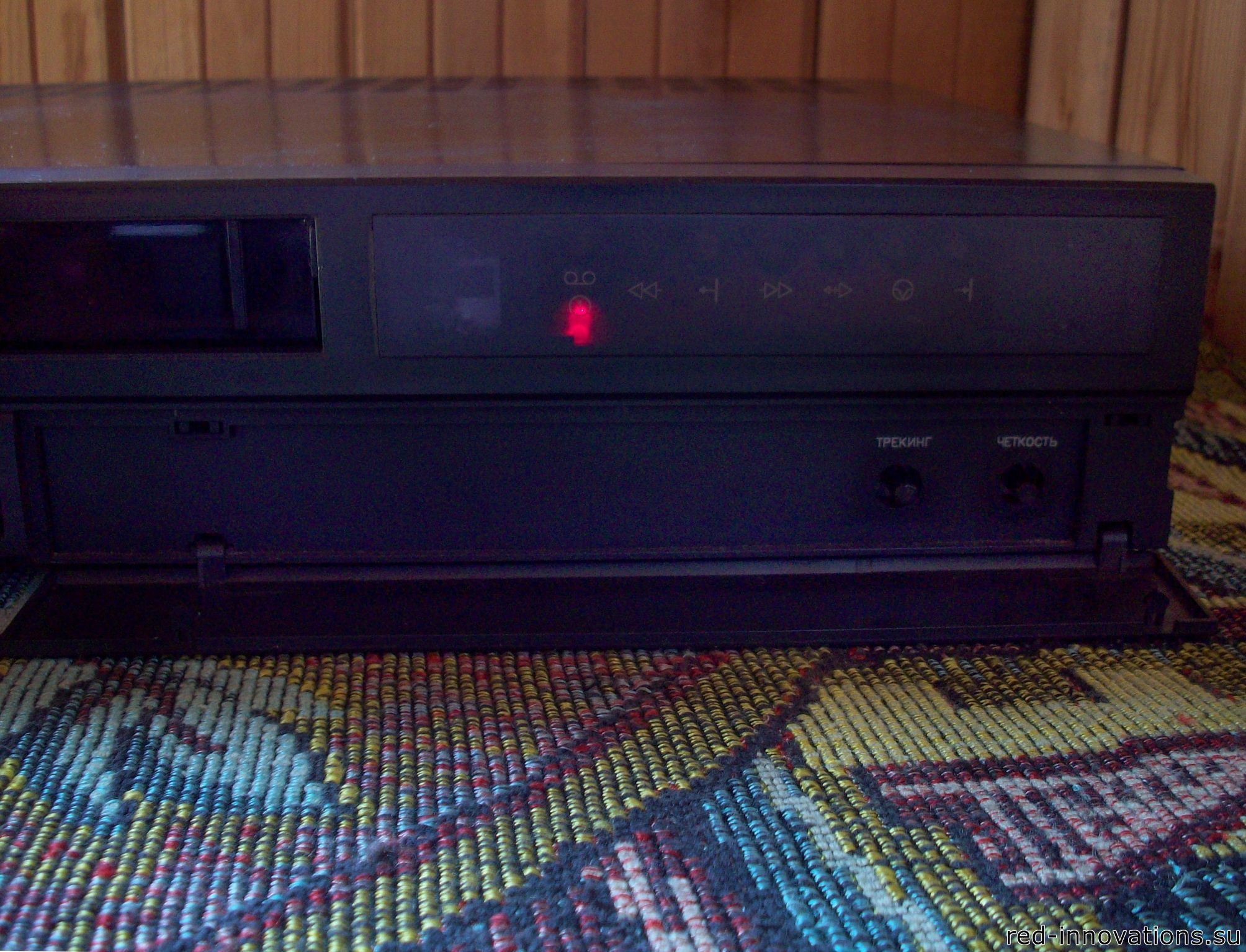

Передняя панель (с открытой шторкой)

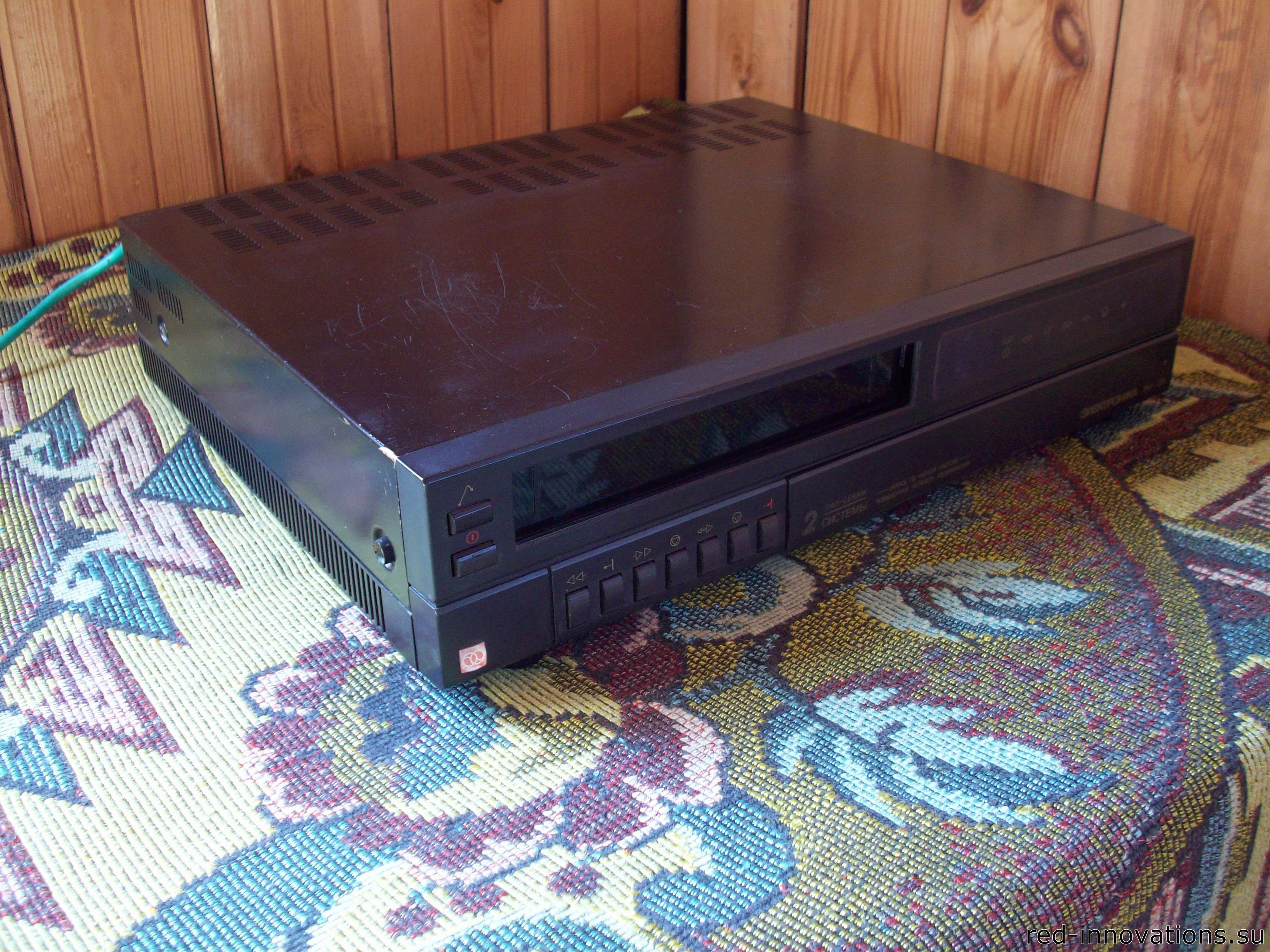

Вид слева

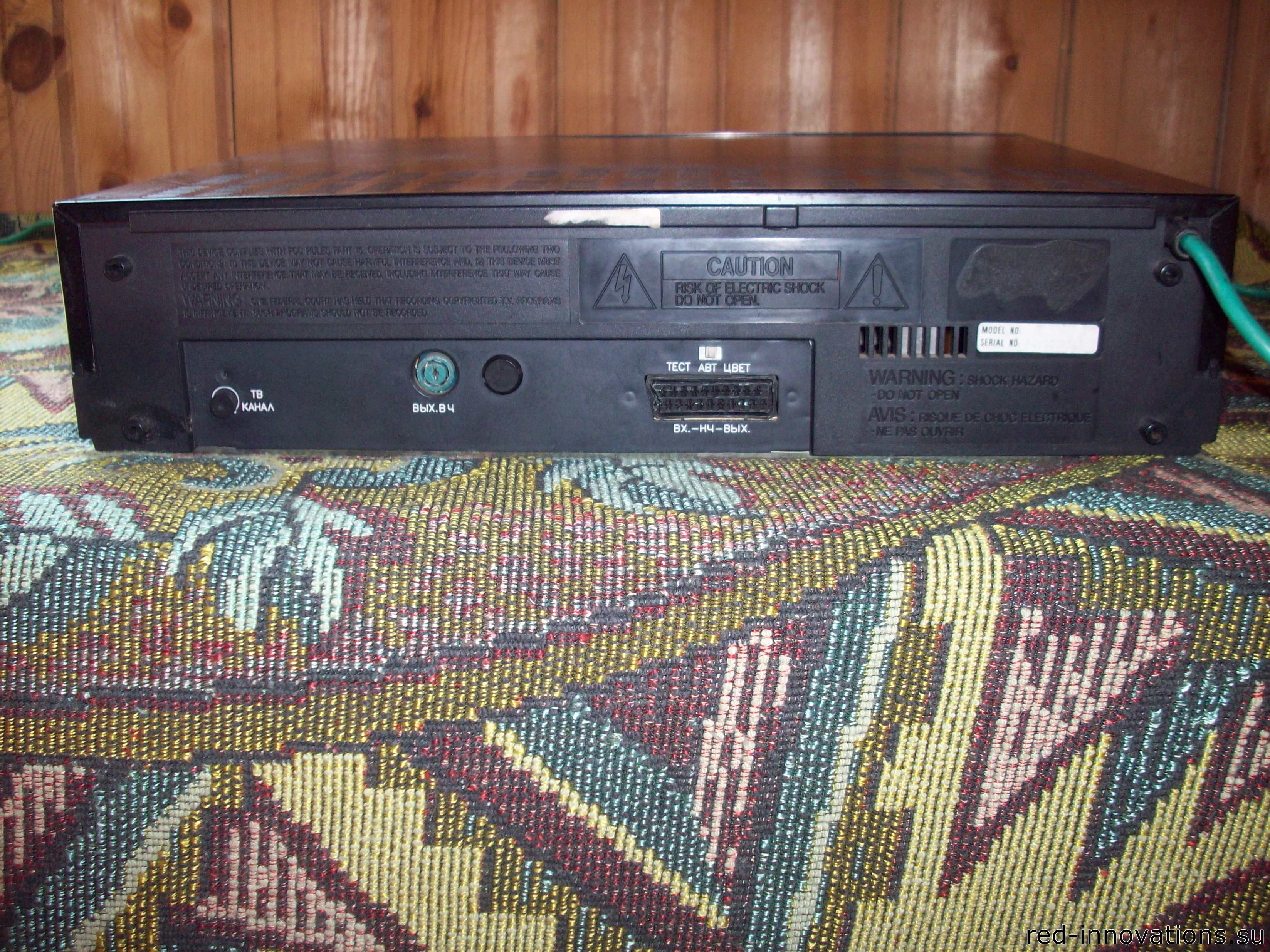

Задняя стенка (заводская наклейка, увы, не сохранилась)

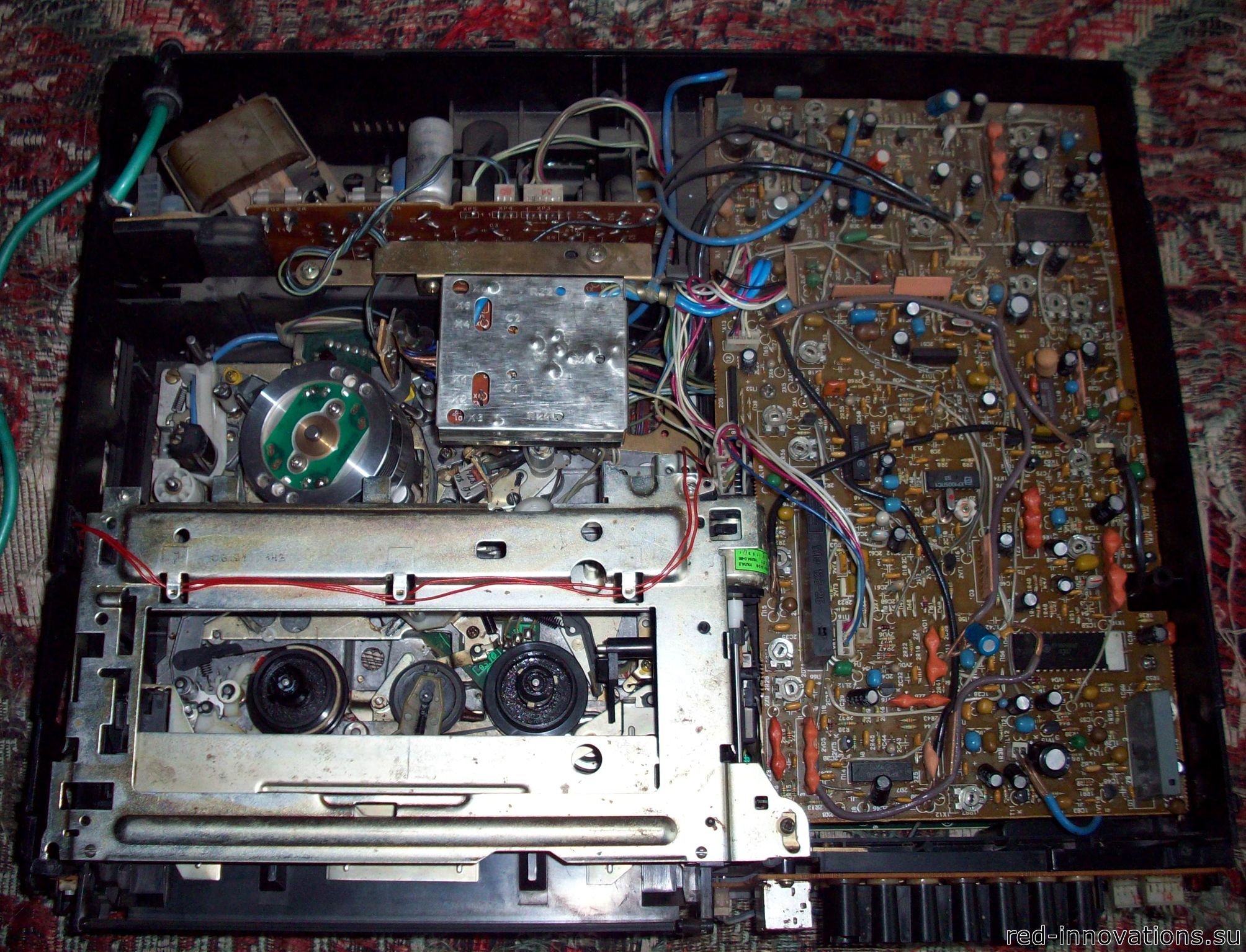

Со снятым кожухом (вид сверху)

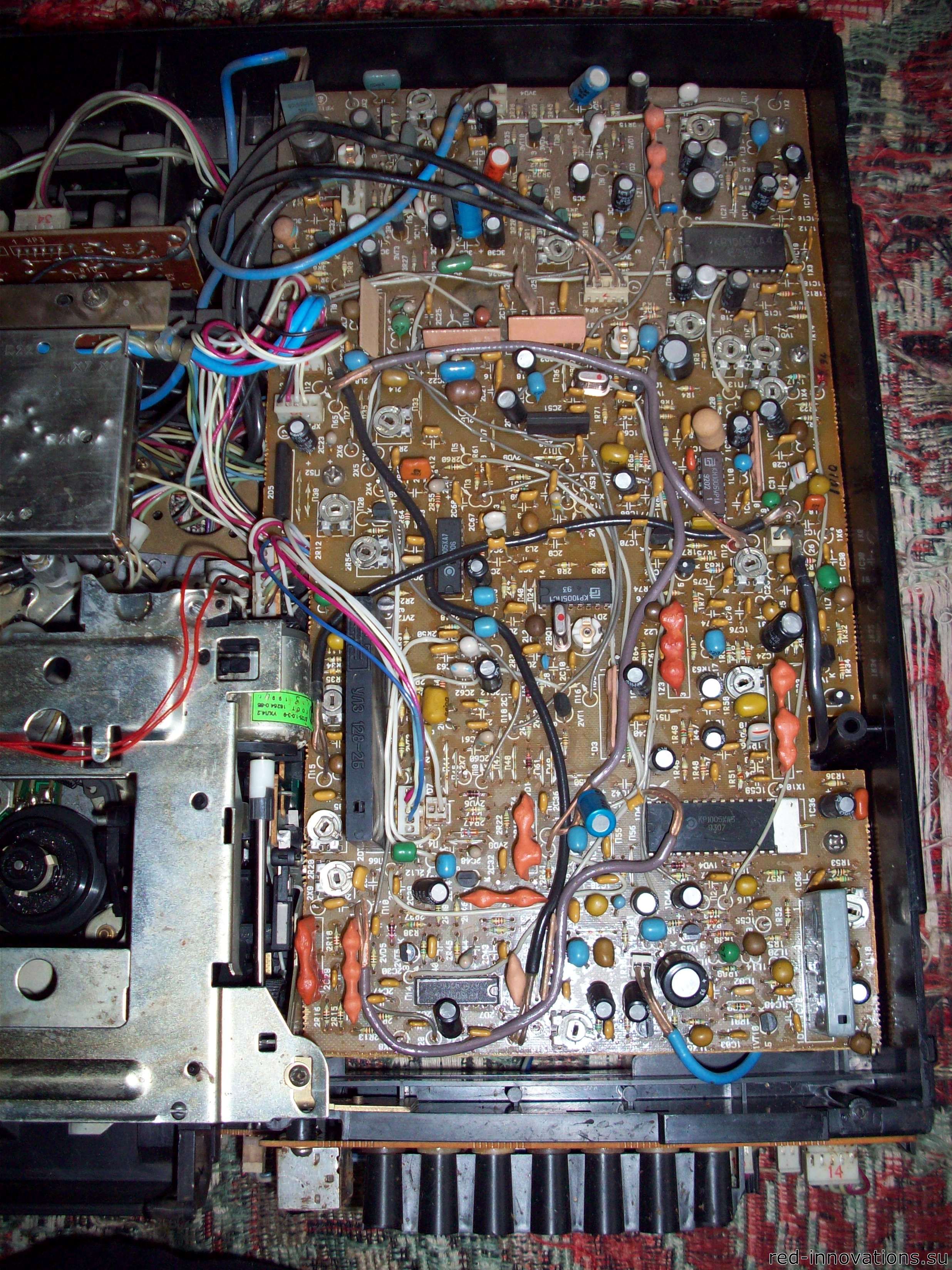

Блок видеозвукового канала

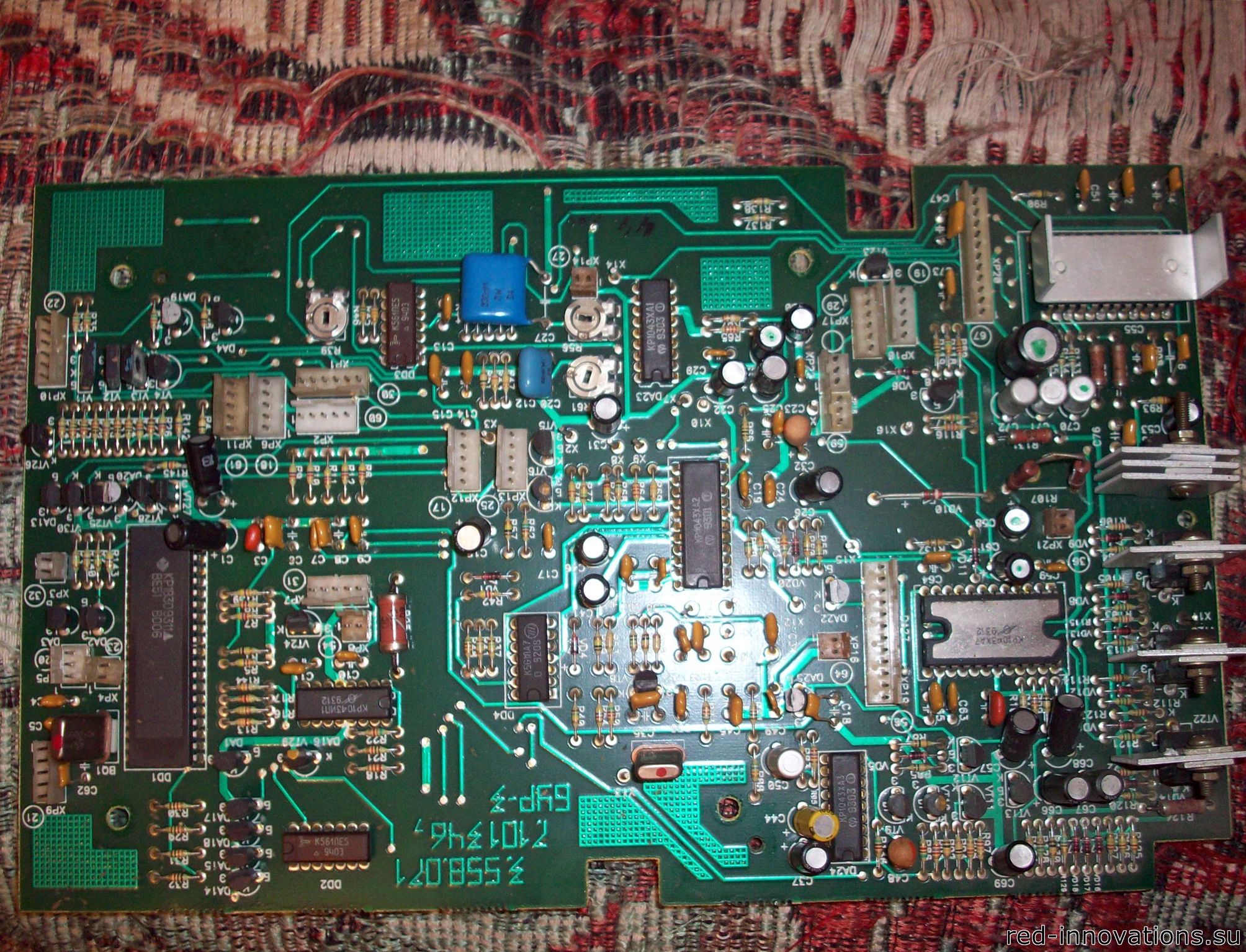

Блок управления

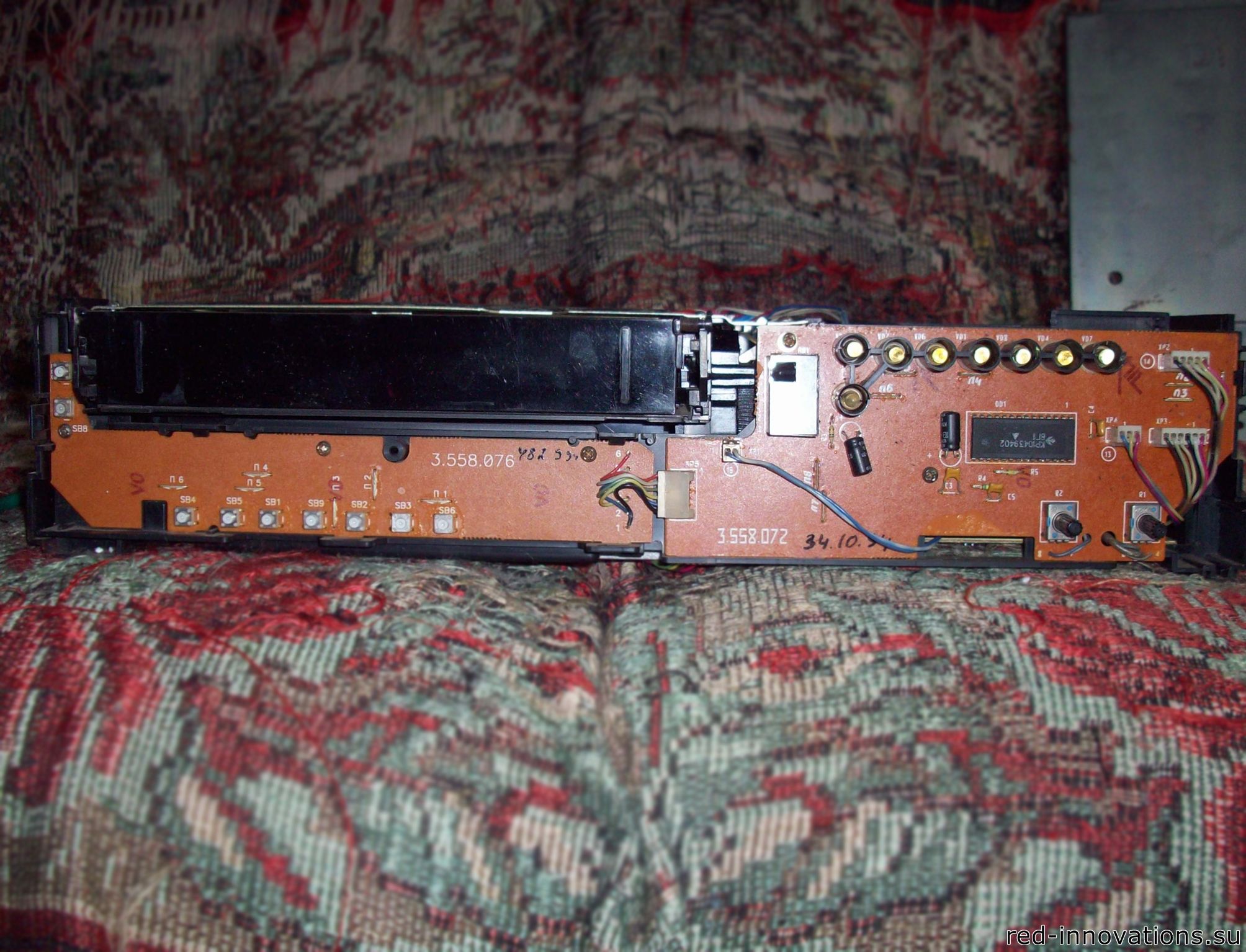

Вид спереди со снятой передней панелью

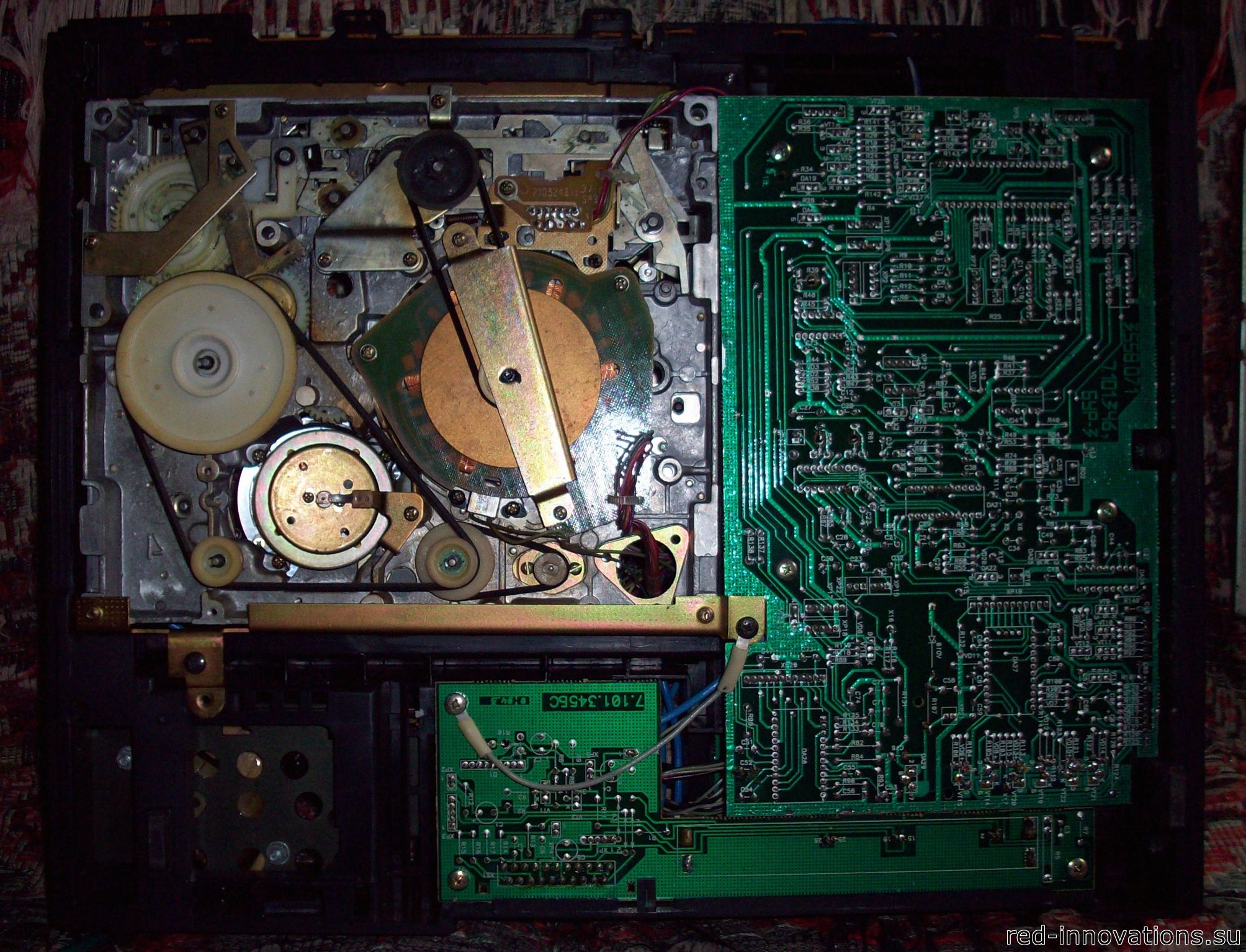

Вид снизу со снятой нижней крышкой

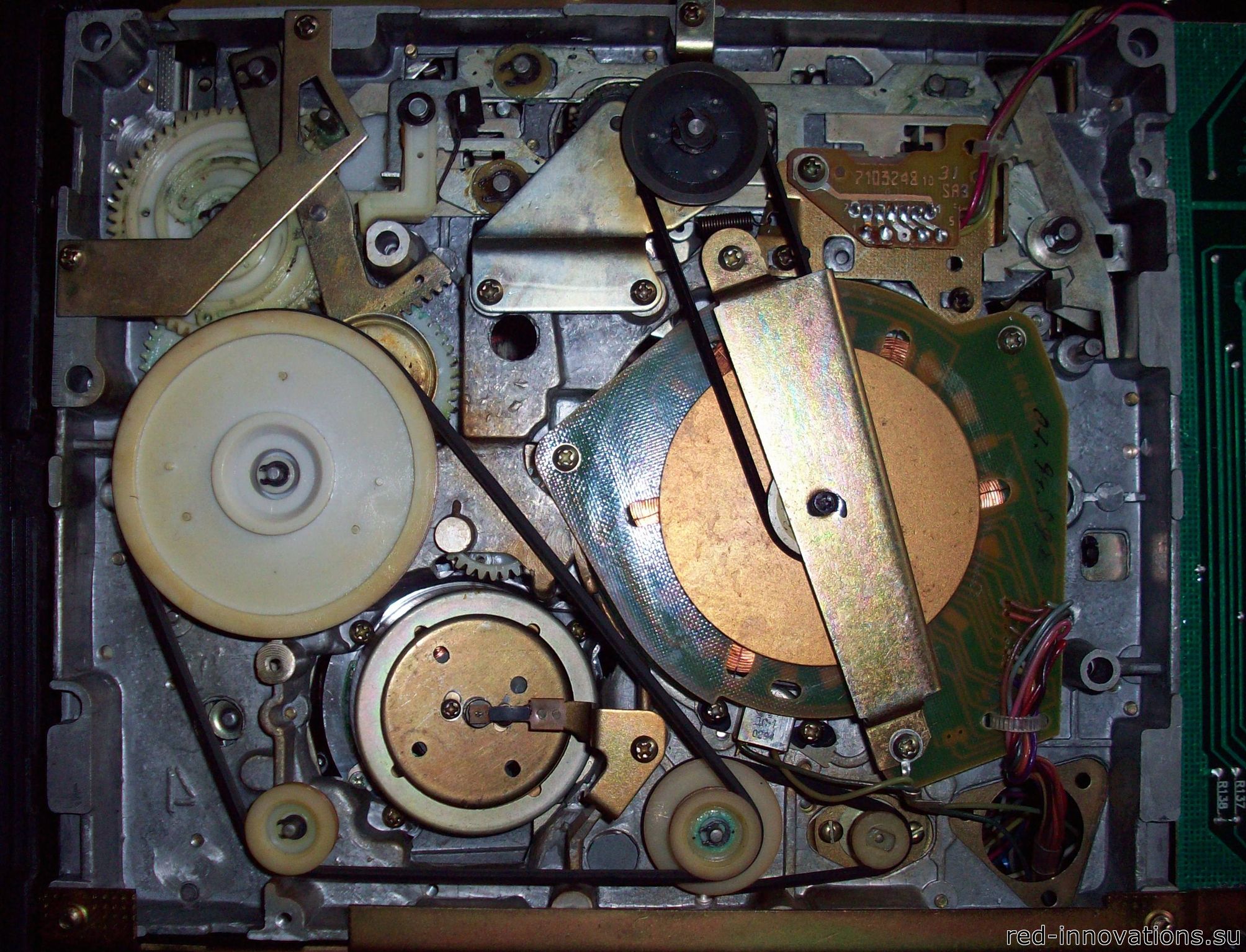

Лентопротяжный механизм (вид снизу)

Пульт управления

Пульт управления (вид сзади)

Плата пульта управления
