Цветной кассетный видеомагнитофон "Электроника ВМ-32"

Н
А
В
Е
Р
Х

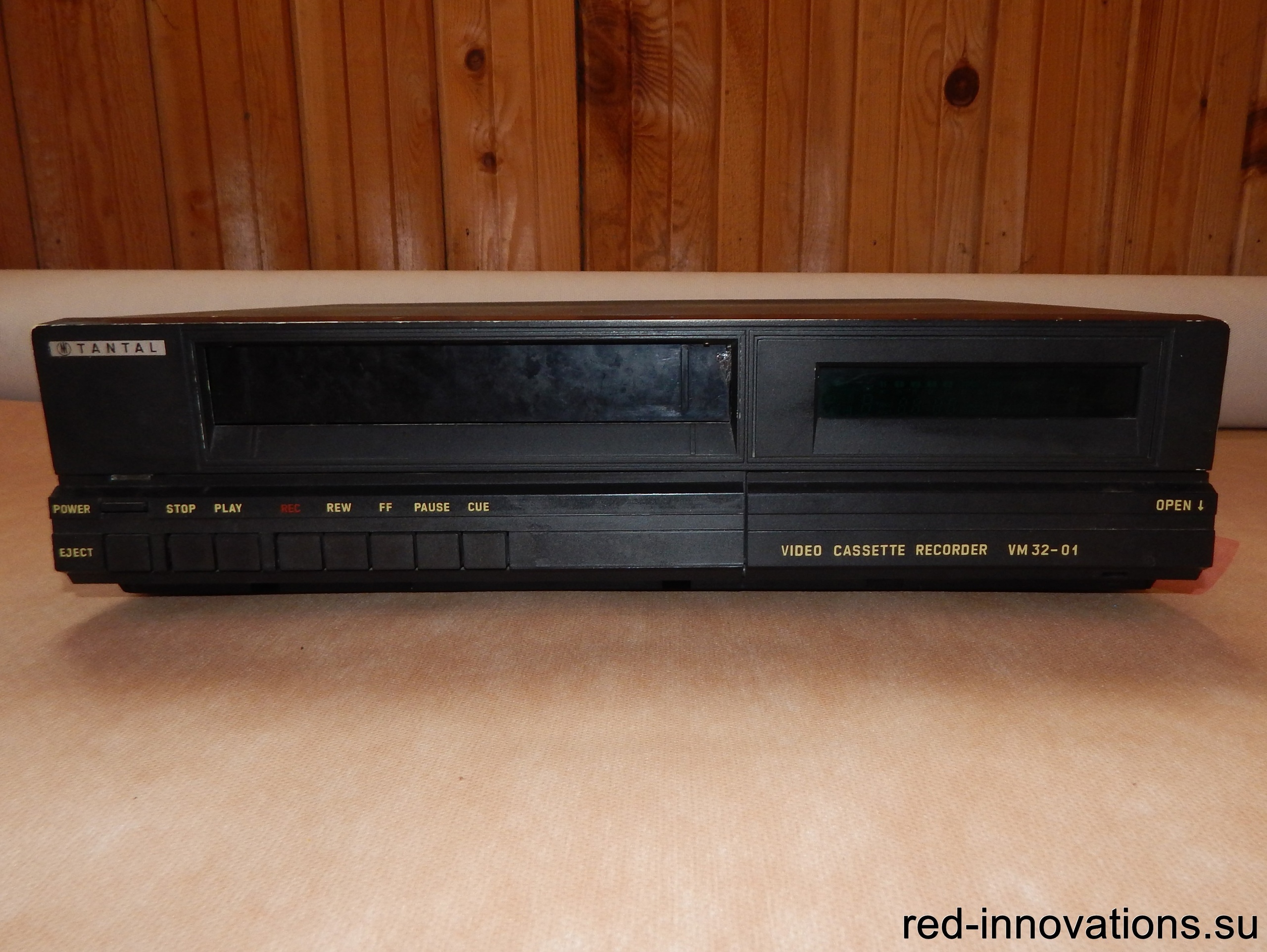

Видеомагнитофон "Электроника ВМ-32" является дальнейшим развитием модели "Электроника ВМ-18". Производился ориентировочно с 1991-ого года. После приватизации отечественных радиозаводов каждое предприятие считало долгом выпускать модель под собственной маркой, поэтому магнитофоны с названием именно "Электроника" отыскать достаточно сложно. Основная часть "ВМ-32" была произведена под маркой "Tantal" одноимённым ОАО в городе Саратов. Известны видеомагнитофоны под названием "Топаз ВМ-32", выпускавшиеся в Донецке, - у этих передняя панель выглядит так же, как у "ВМ-18/23/27". Запорожское ПО "Искра" начинало выпускать "ВМ-32" под маркой "Весна", однако, в связи с рыночными реформами, производство быстро стало нерентабельным. Существовала модификация "Электроника ВМ-32-01".

Основным конструктивным отличием "ВМ-32" от "ВМ-18" являлся лентопротяжный механизм, скопированный с японского видеомагнитофона "Panasonic G-12" (аналогичный применён и в "Электронике ВМ-18-02"). Из видеомагнитофона удалён датчик влажности, и сегмент "РОСА" на дисплее остаётся незадействованным. Немного изменена передняя панель. БВГ двухголовочный. Предельное отклонение скорости магнитной ленты: +/-0,0117 см/с. Диапазон частот звука: 100...8000 Гц. Разрешающая способность яркостного канала: 240 линий. Потребляемая мощность: 40 Вт. Габариты: 430х365х115 мм. Вес: 8,5 кг.

Аппарат на фото выпущен в ноябре 1992-ого года.

Электроника ВМ 32 - руководство (взято с сайта rw6ase.narod.ru)

Электроника ВМ 32 - прошивка ПЗУ

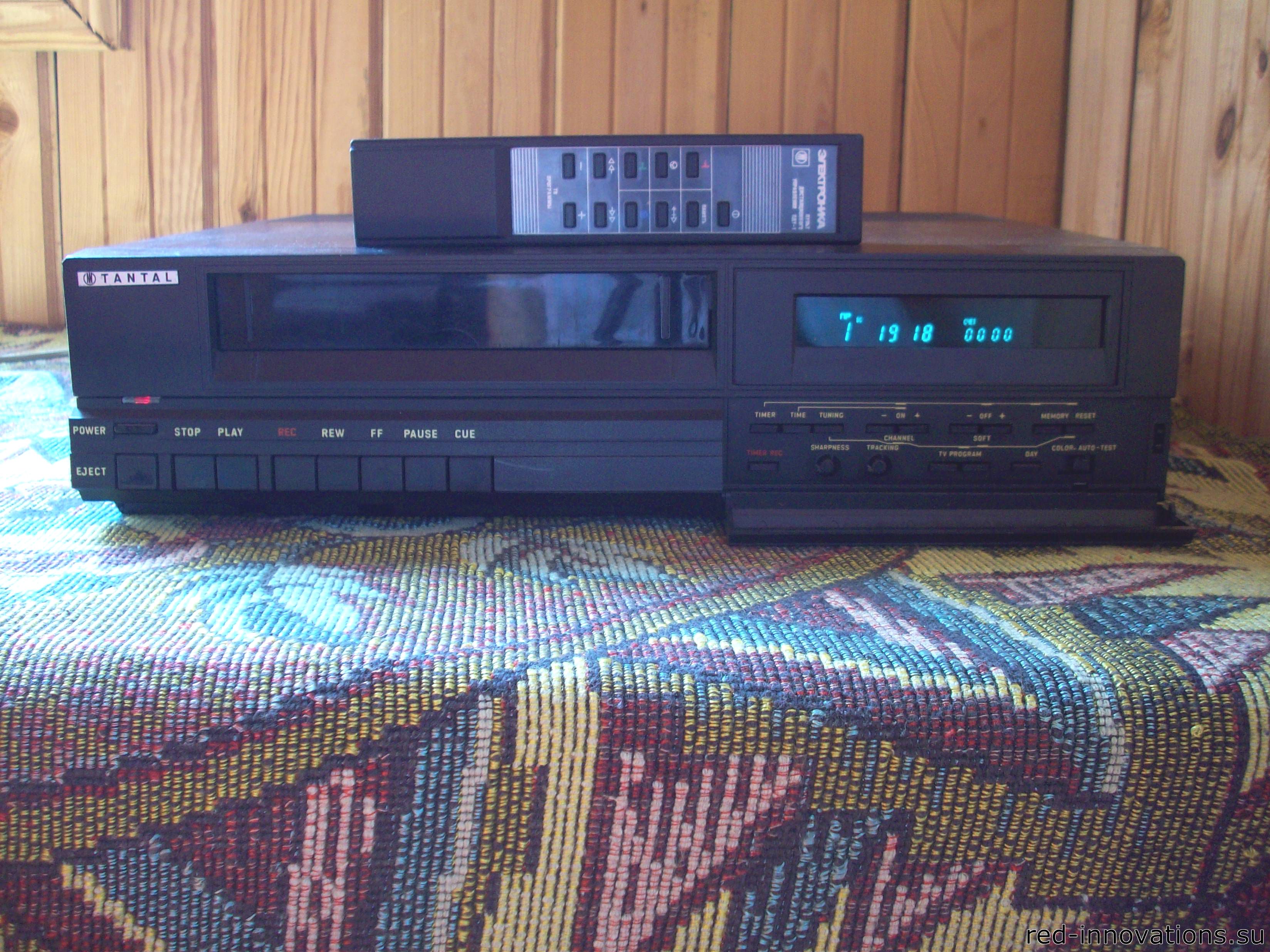

Вид спереди

Вид спереди (с открытой шторкой)

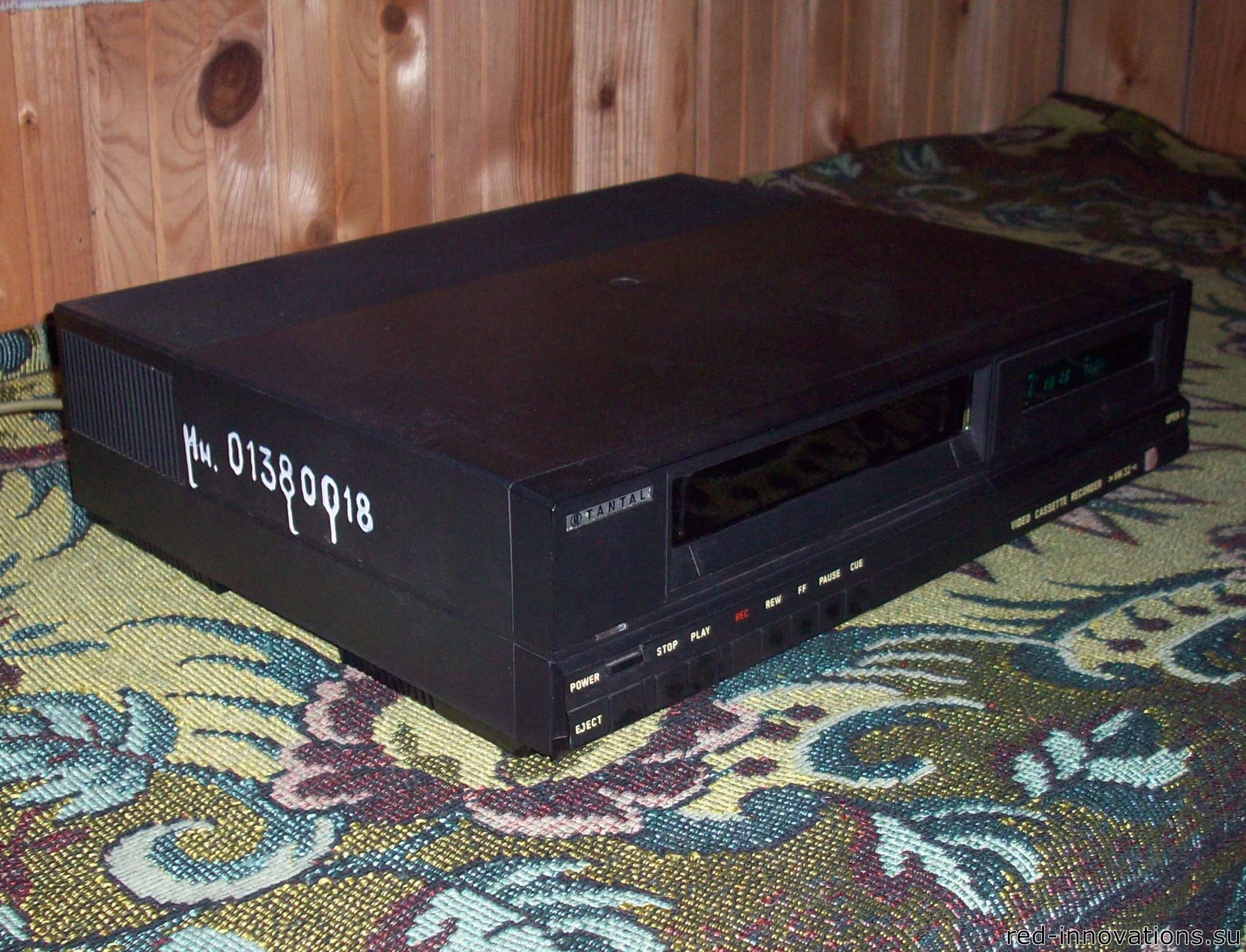

Вид слева

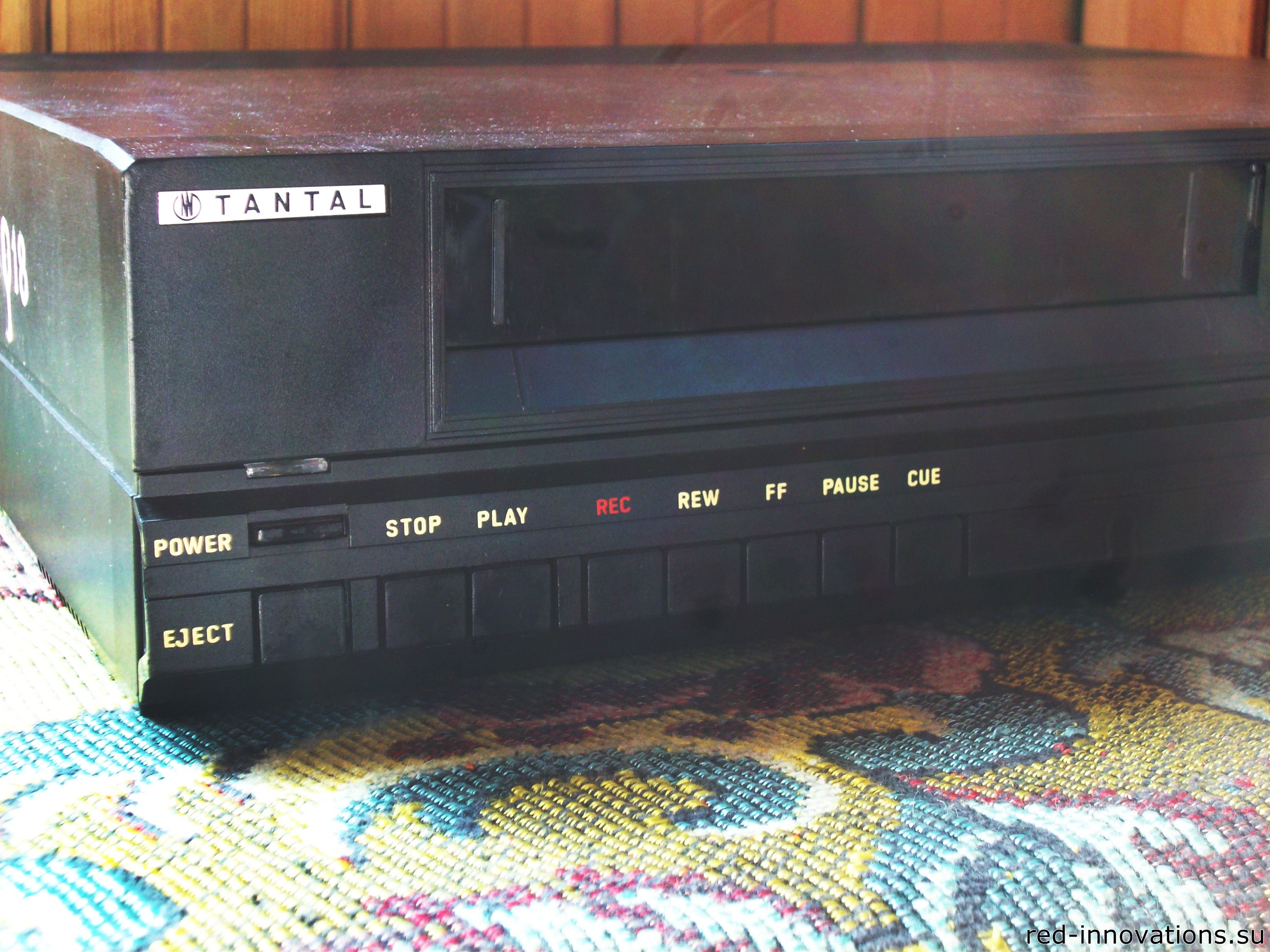

Передняя панель

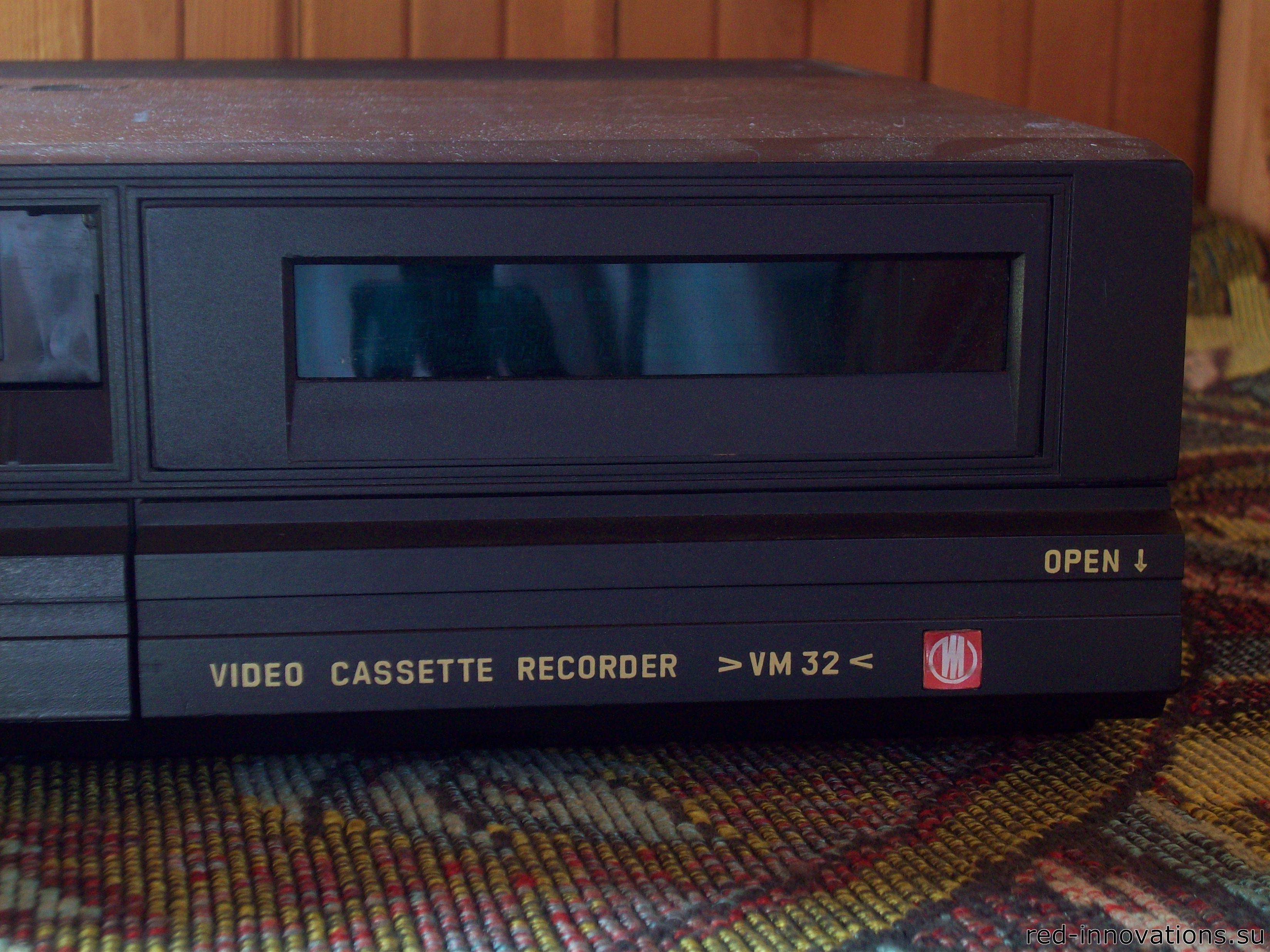

Передняя панель

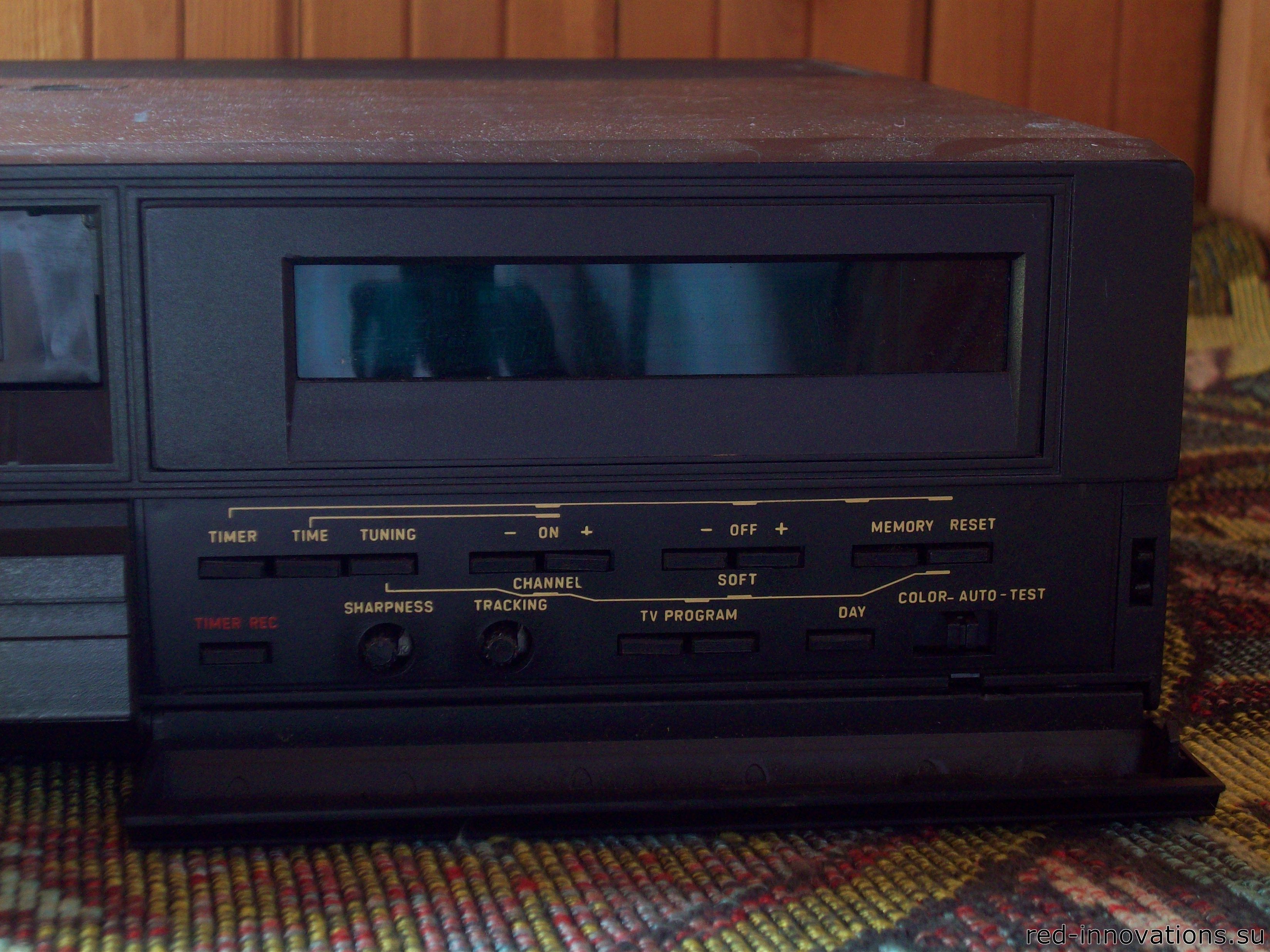

Передняя панель (с открытой шторкой)

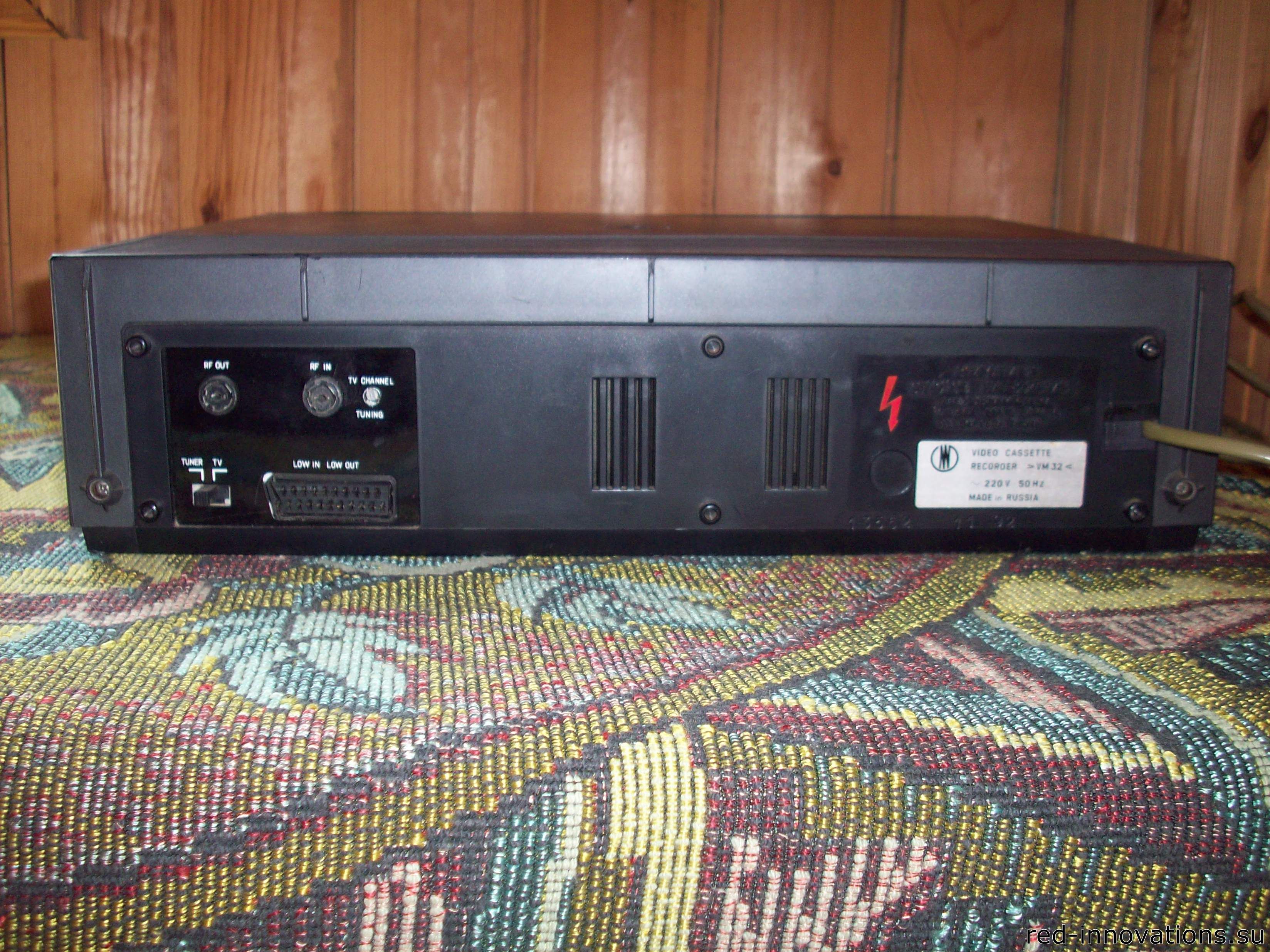

Задняя стенка

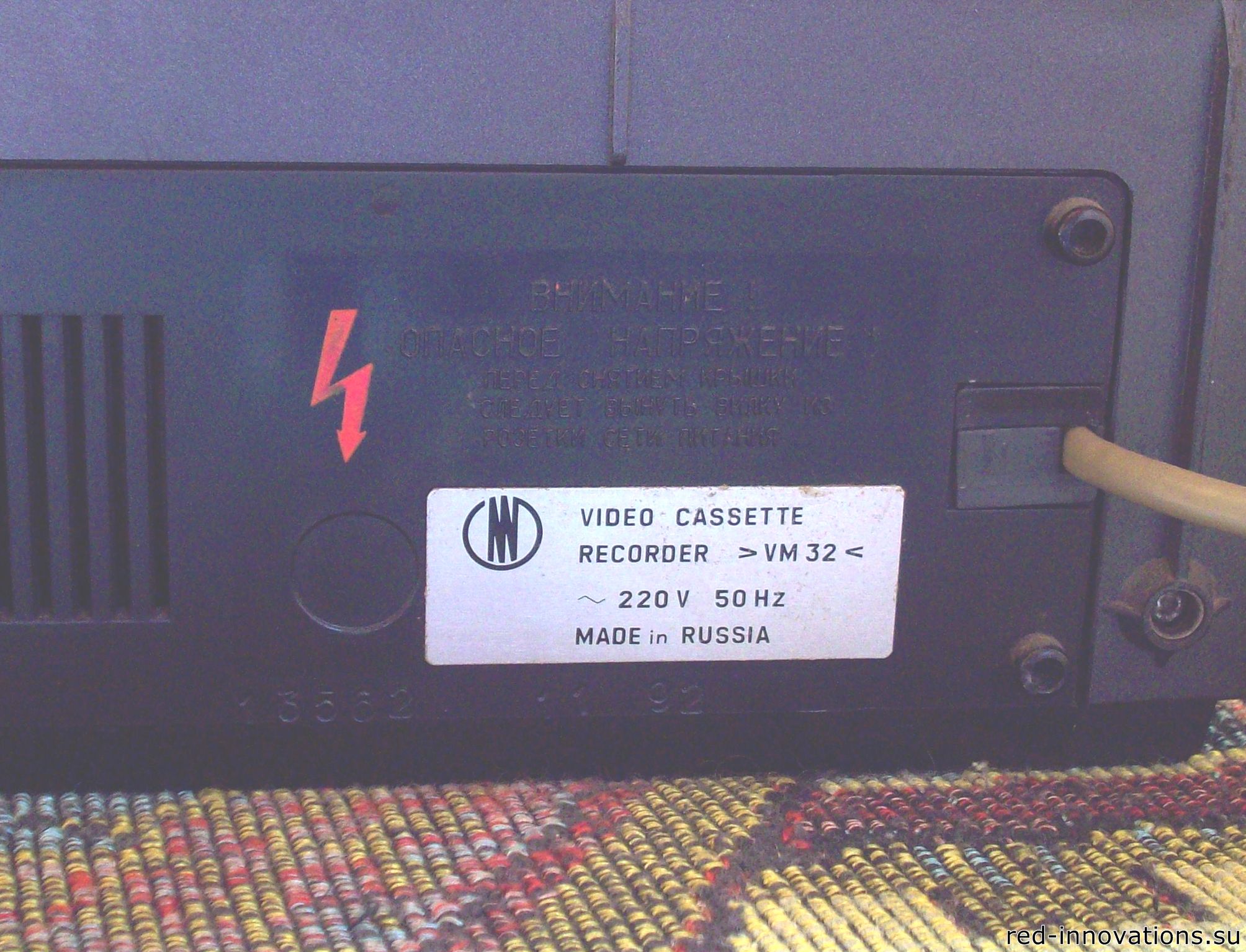

Заводская табличка

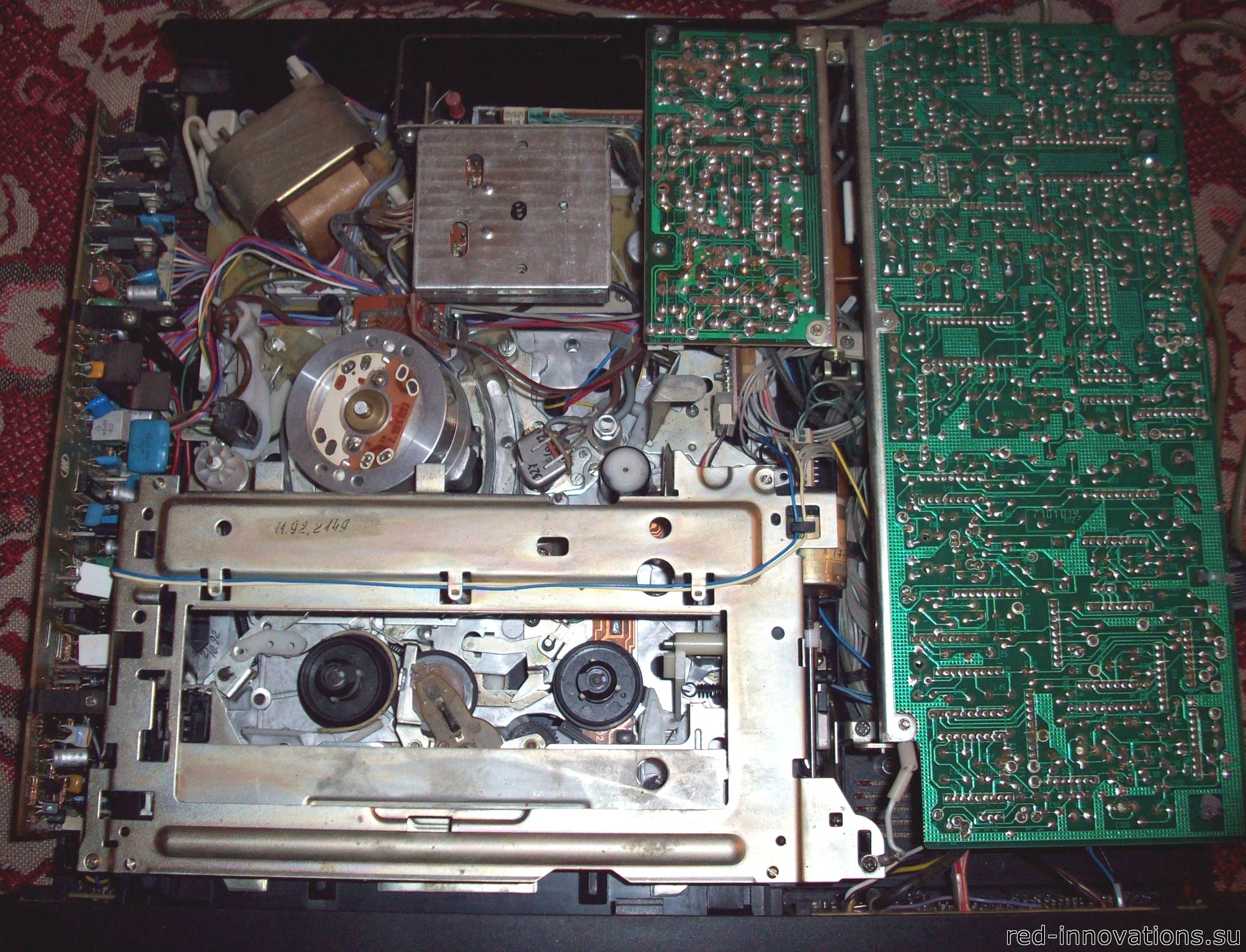

Со снятым кожухом (вид сверху)

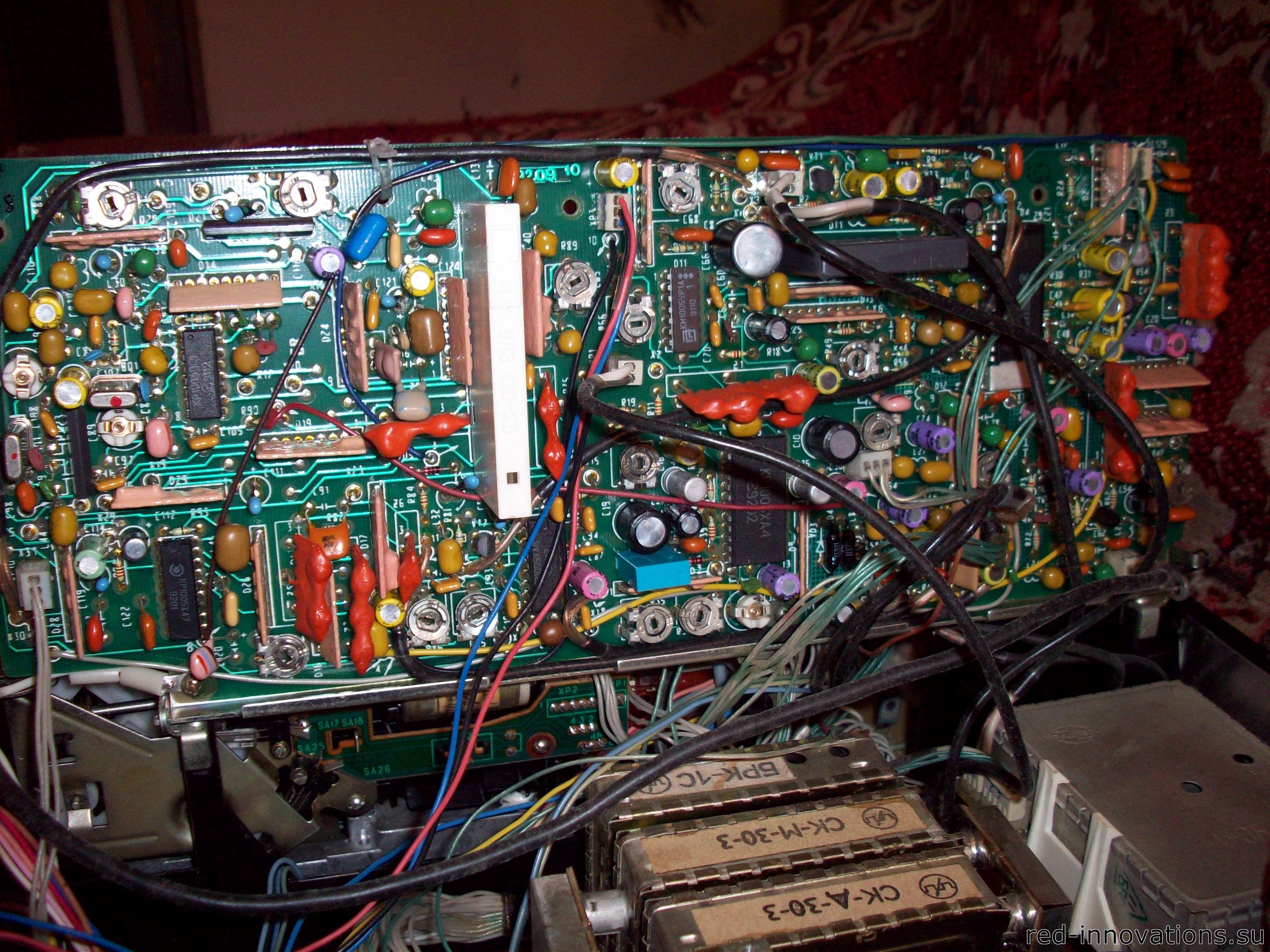

Блок видеоканала

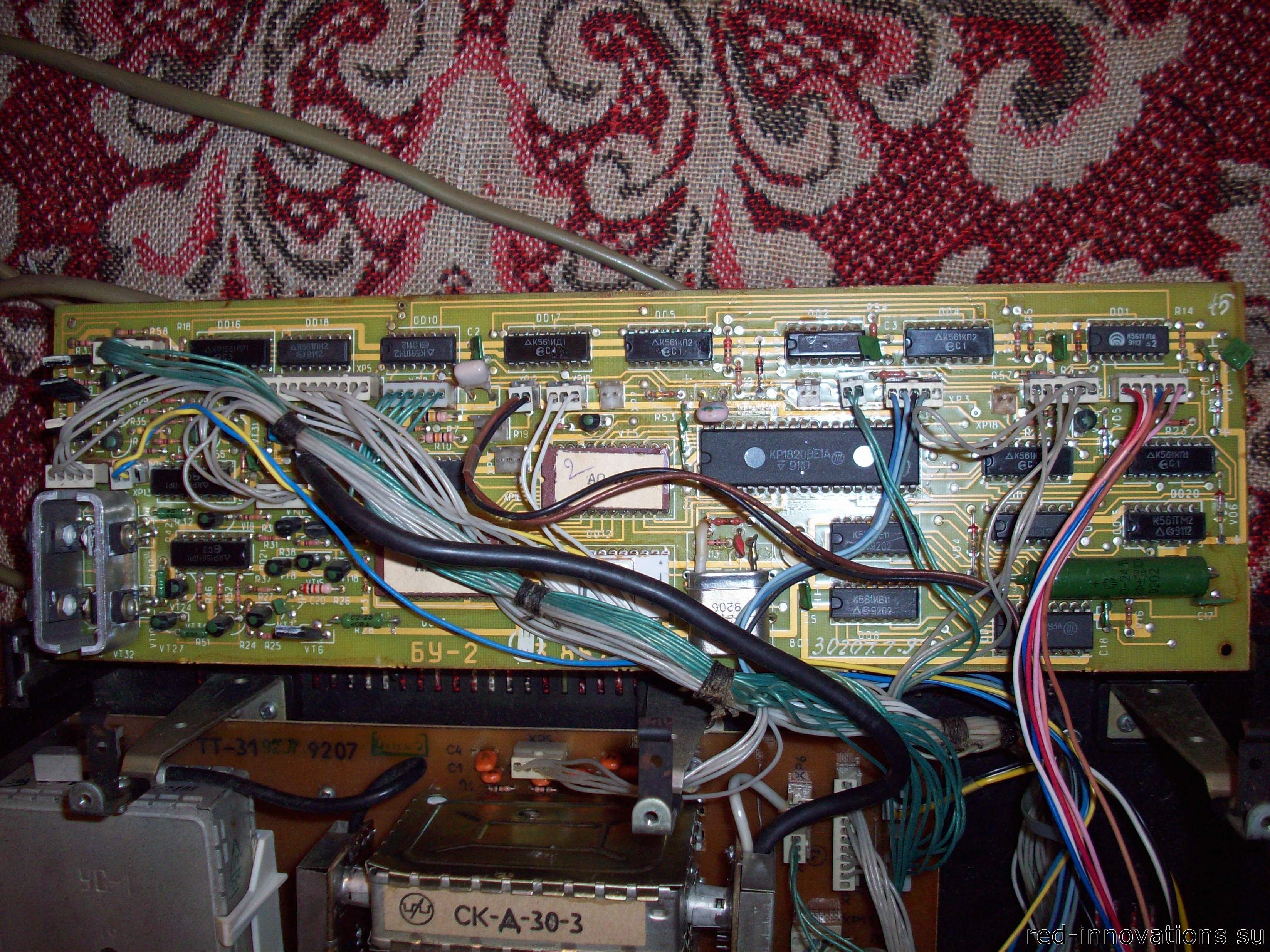

Блок управления

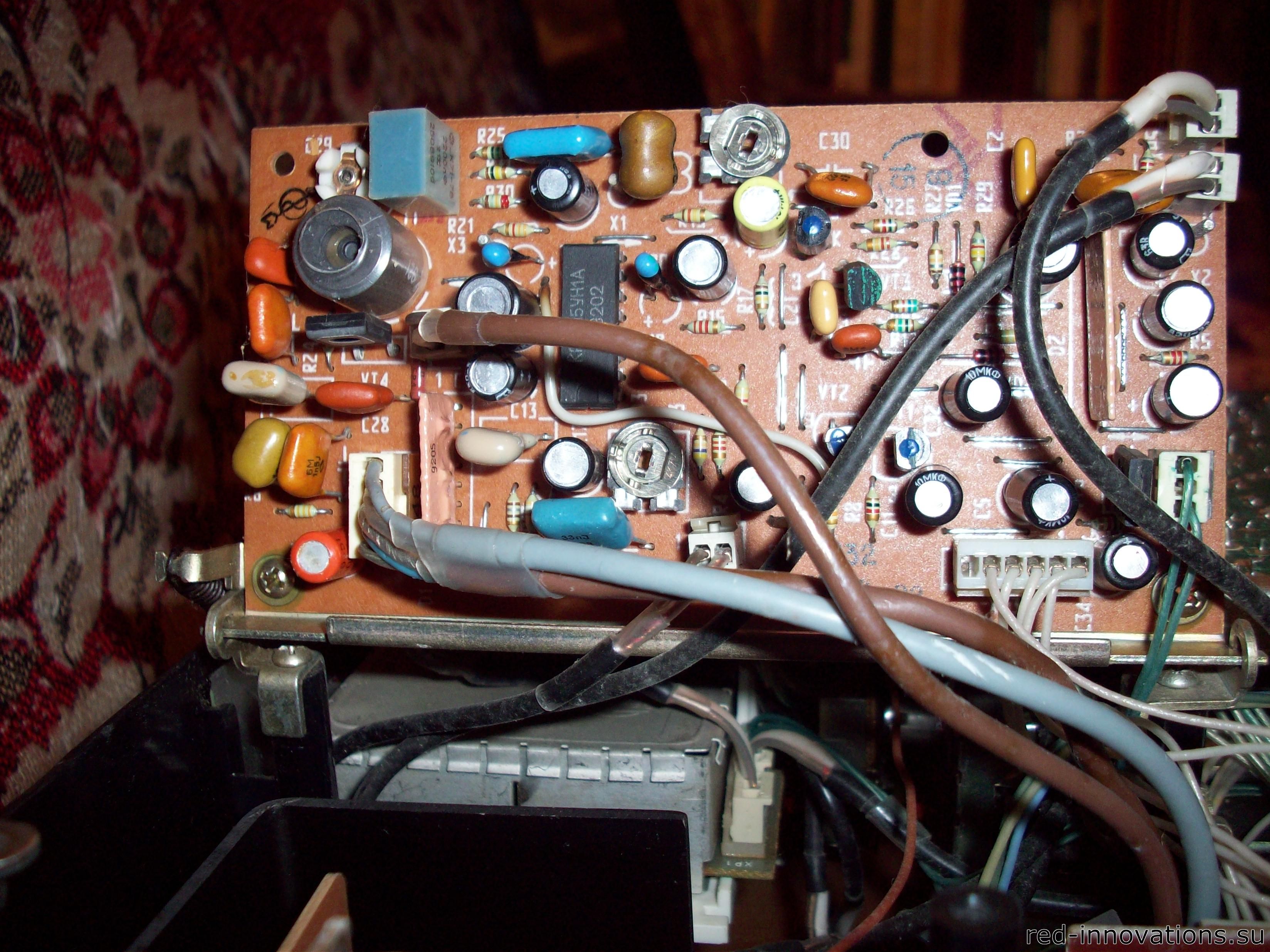

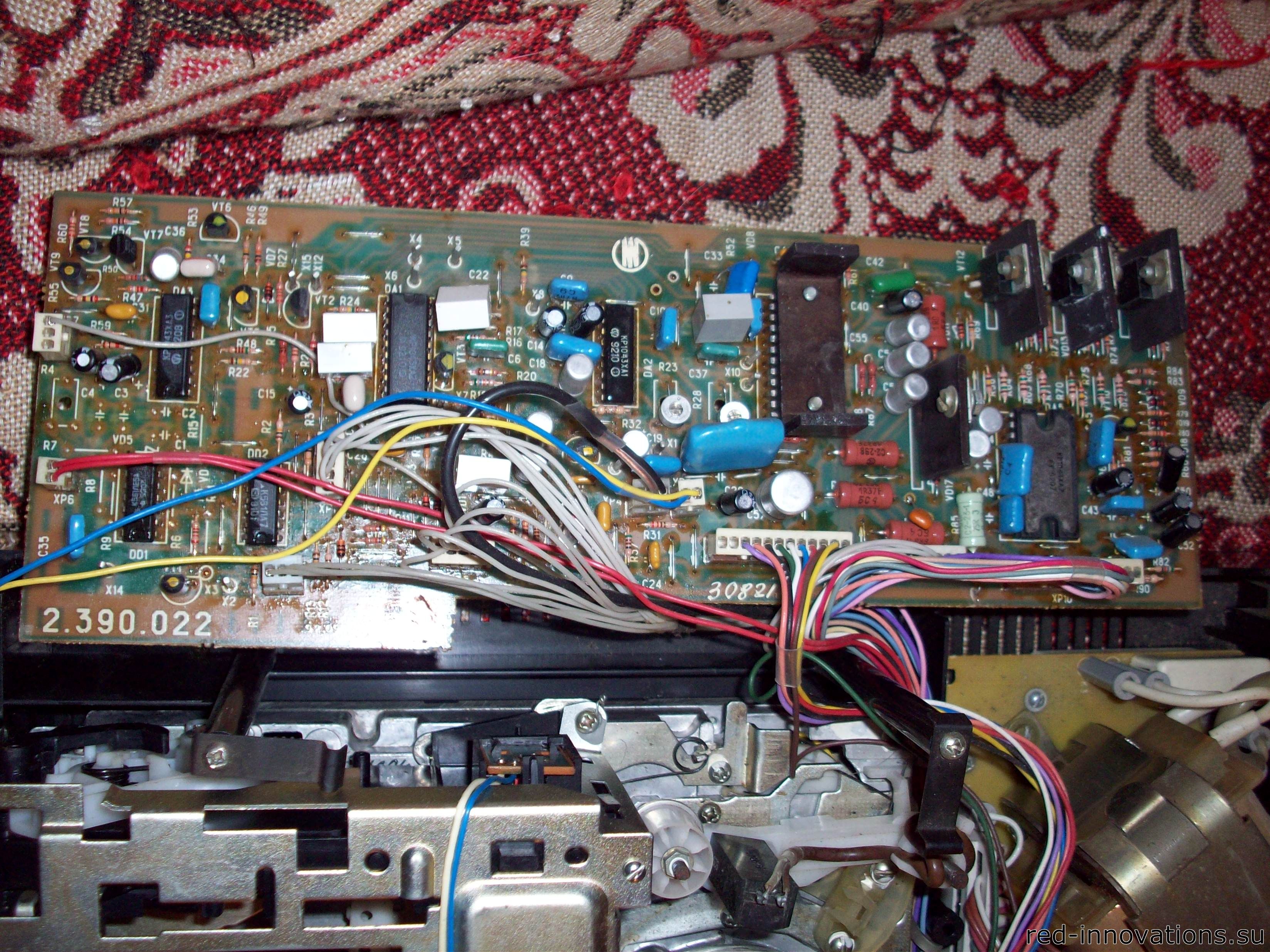

Блок

Блок

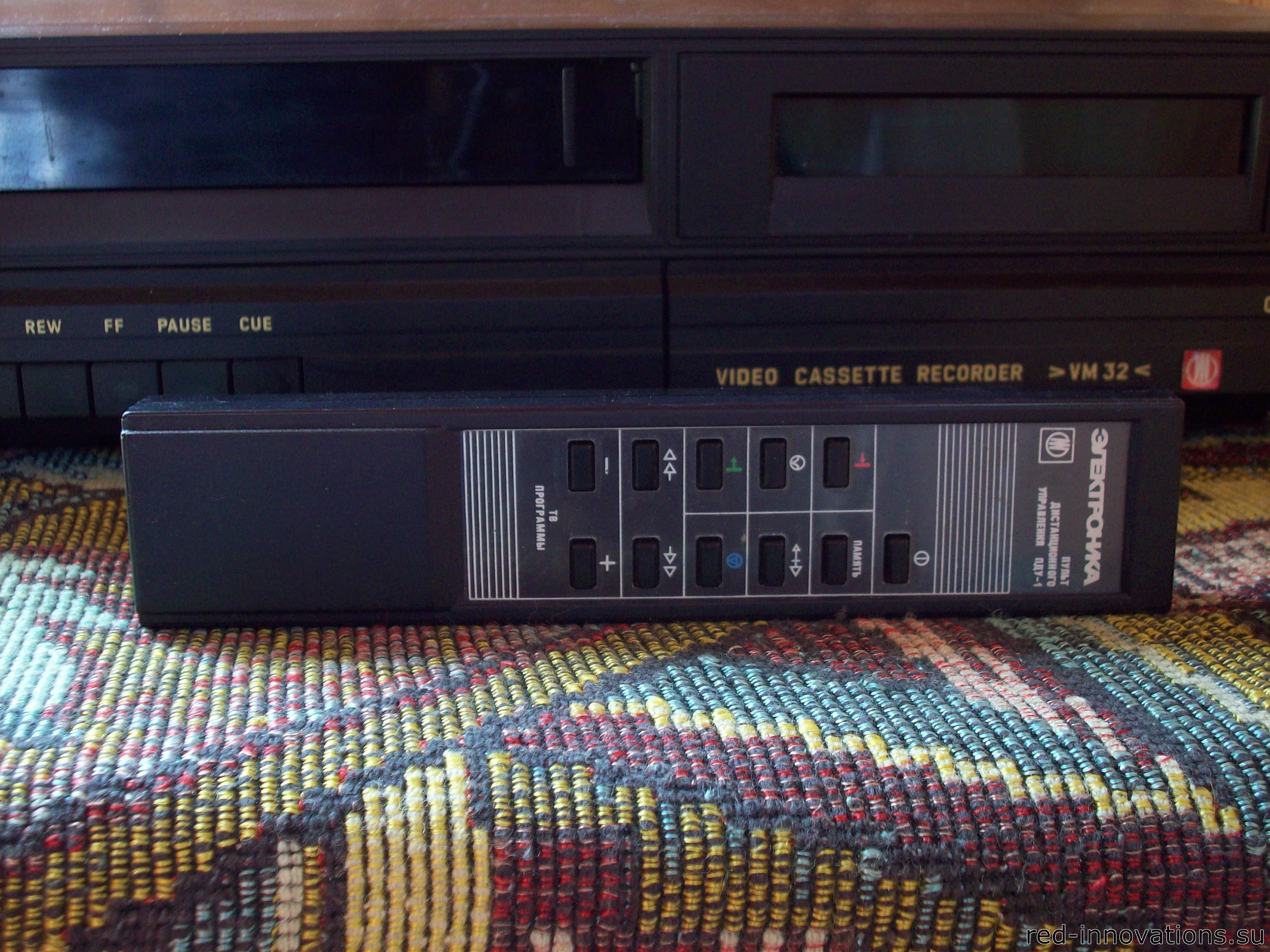

Пульт управления

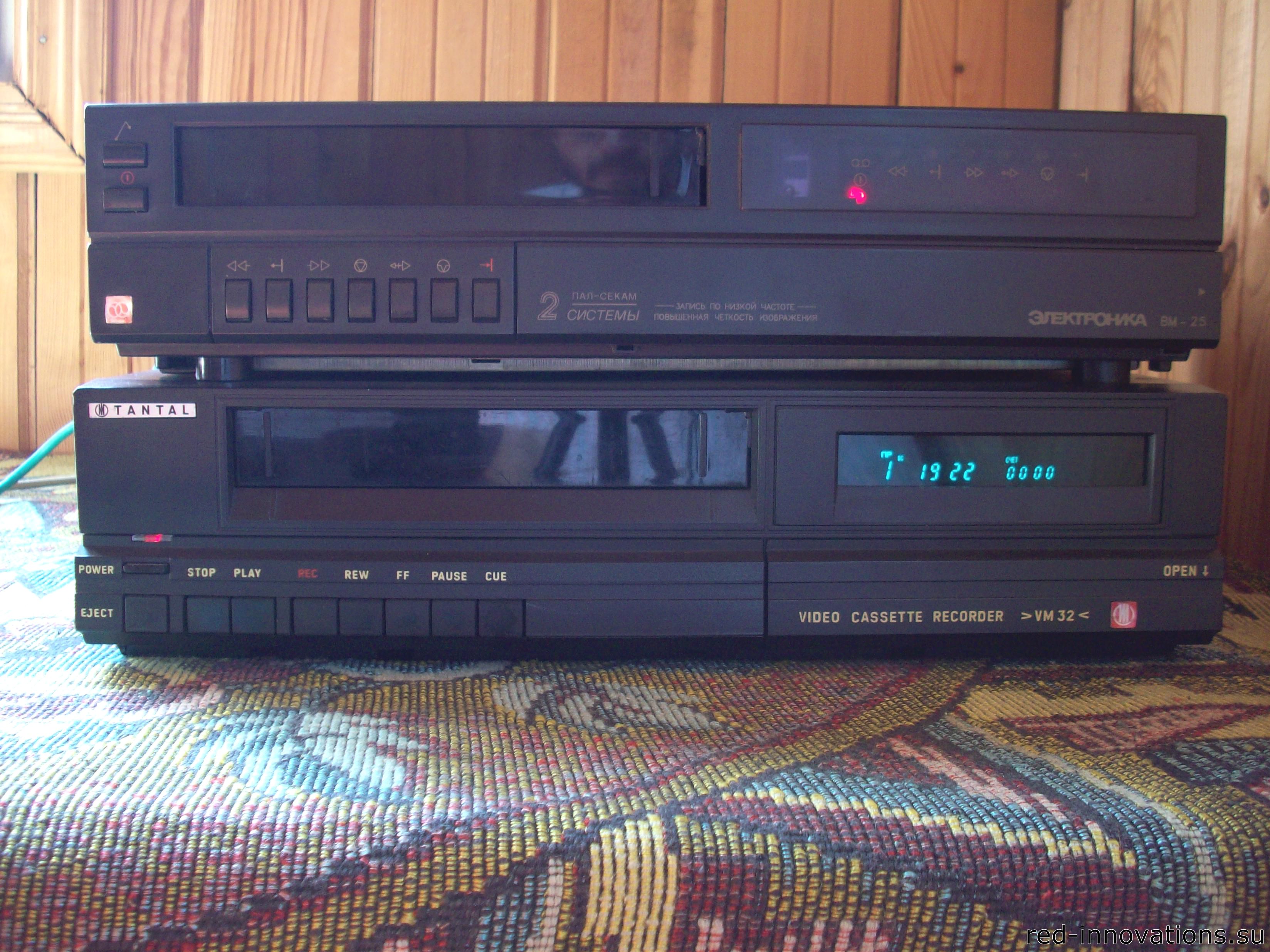

Электроника ВМ-32 и Электроника ВМ-25
