Цветной кассетный видеомагнитофон "Электроника ВМ-18"

Н
А
В
Е
Р
Х

Видеомагнитофон «Электроника ВМ-18» начал выпускаться ориентировочно с 1989-ого года. Аппарат сохранил все достоинства предыдущей модели – «Электроники ВМ-12», имея при этом ряд важных преимуществ. Вся индикация, в том числе счётчик, ставший электронным, и индикатор телеканалов, сосредоточилась на многофункциональном дисплее. Вместо вертикальной загрузки кассеты была применена более удобная горизонтальная: видеомагнитофон теперь можно было поставить под телевизор. Таймер позволял записывать 4 различные телепрограммы со встроенного тюнера, причём во время записи одной программы можно было просматривать другую. Видеомагнитофон мог запомнить выбранный пользователем момент на ленте, чтобы потом при перемотке на нём остановиться. Настройка телетюнера стала электронной, с возможностью автоматического поиска каналов. Появилась возможность дистанционного управления всеми режимами работы (ранние магнитофоны комплектовались пультами БДУ-1, а более поздние – ПДУ-1). Изменился лентопротяжный механизм: вместо пассикового привод ведущего вала сделали прямым, приводимым в движение бесколлекторным двигателем. Это повысило надёжность аппарата и снизило неравномерность движения ленты. Поддерживались две системы цветности: СЕКАМ и ПАЛ. Габариты и масса аппарата уменьшились. Но появились и новые недостатки. Обилие в магнитофоне микросхем низкой степени интеграции вкупе с плотностью монтажа приводили к перегреву, чреватому сбоями в работе. Цена возросла более чем в два раза: до 2500 рублей.

Как и ВМ-12, ВМ-18 производилась на разных заводах. Известен вариант под названием «Топаз ВМ-18» (выпускался одноимённым донецким промышленным объединением). В начале 90-ых годов видеомагнитофон подвергся модернизации, заключавшейся в установке другого лентопротяжного механизма (копии ЛПМ японского видеомагнитофона «Panasonic G-12») и удалении датчика влажности (при этом сегмент «РОСА», сигнализирующий о повышенной влажности, на дисплее остался). Модификация получила название «Электроника ВМ-18-02». Впоследствии на её основе были произведены модели: «Электроника ВМ-23», «Электроника ВМ-27» и «Электроника ВМ-32». ВМ-23 и ВМ-27 внешних отличий от ВМ-18 не имели, а у ВМ-32 была несколько изменённая лицевая панель.

БВГ «Электроники ВМ-18» оставлен двухголовочный. Предельное отклонение скорости магнитной ленты: +/-0,0117 см/с. Диапазон частот звука: 100...8000 Гц. Разрешающая способность яркостного канала: 240 линий. Потребляемая мощность: 40 Вт. Габариты: 430х365х115 мм. Вес: 8,5 кг.

Аппарат на представленных фотографиях выпущен в ноябре 1990-ого года.

Электроника ВМ 18 - руководство по эксплуатации

Крапчатов А.И. - справочник по ремонту отечественных видеомагнитофонов со всеми схемами (взято с сайта rw6ase.narod.ru)

Электроника ВМ 18 - прошивка ПЗУ

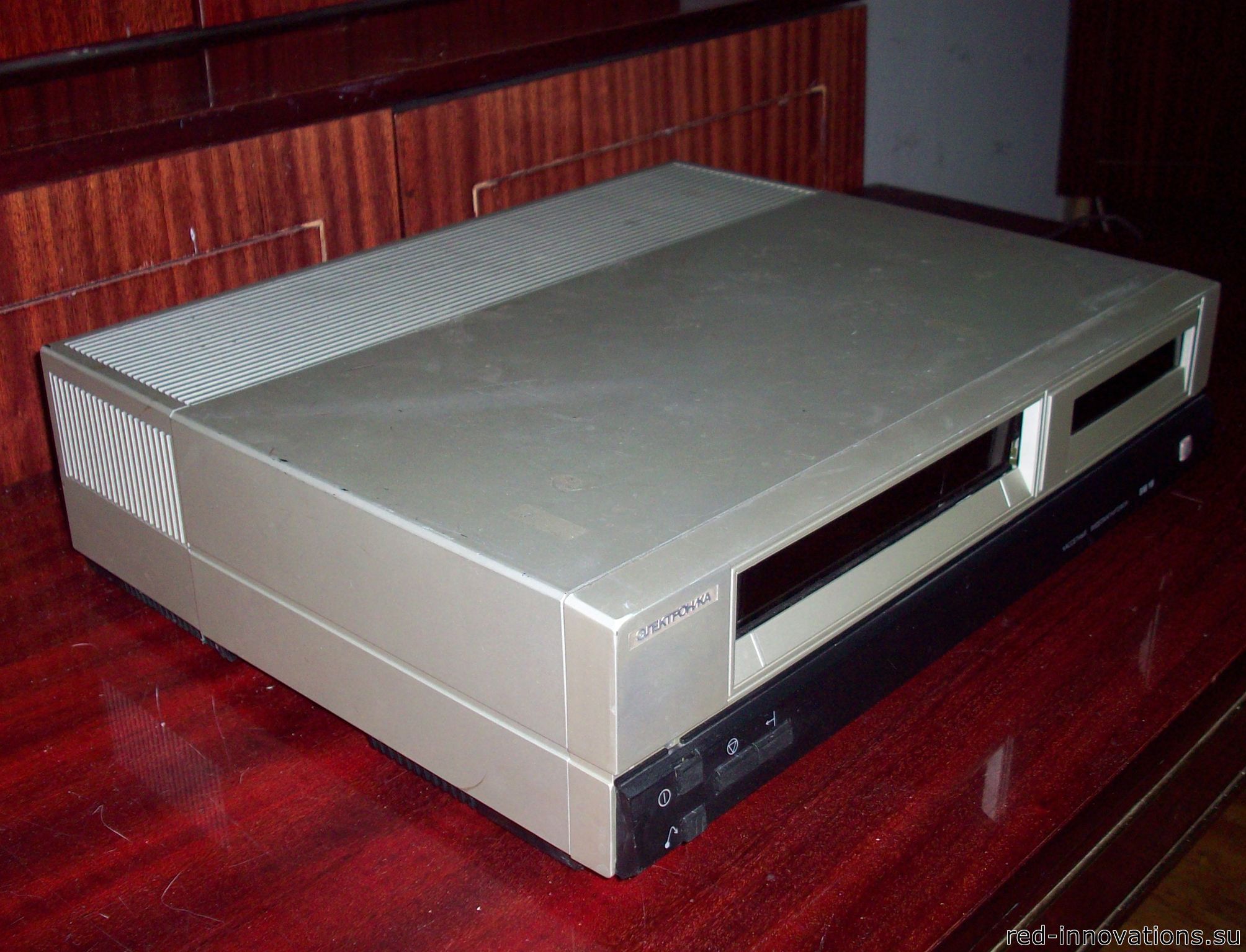

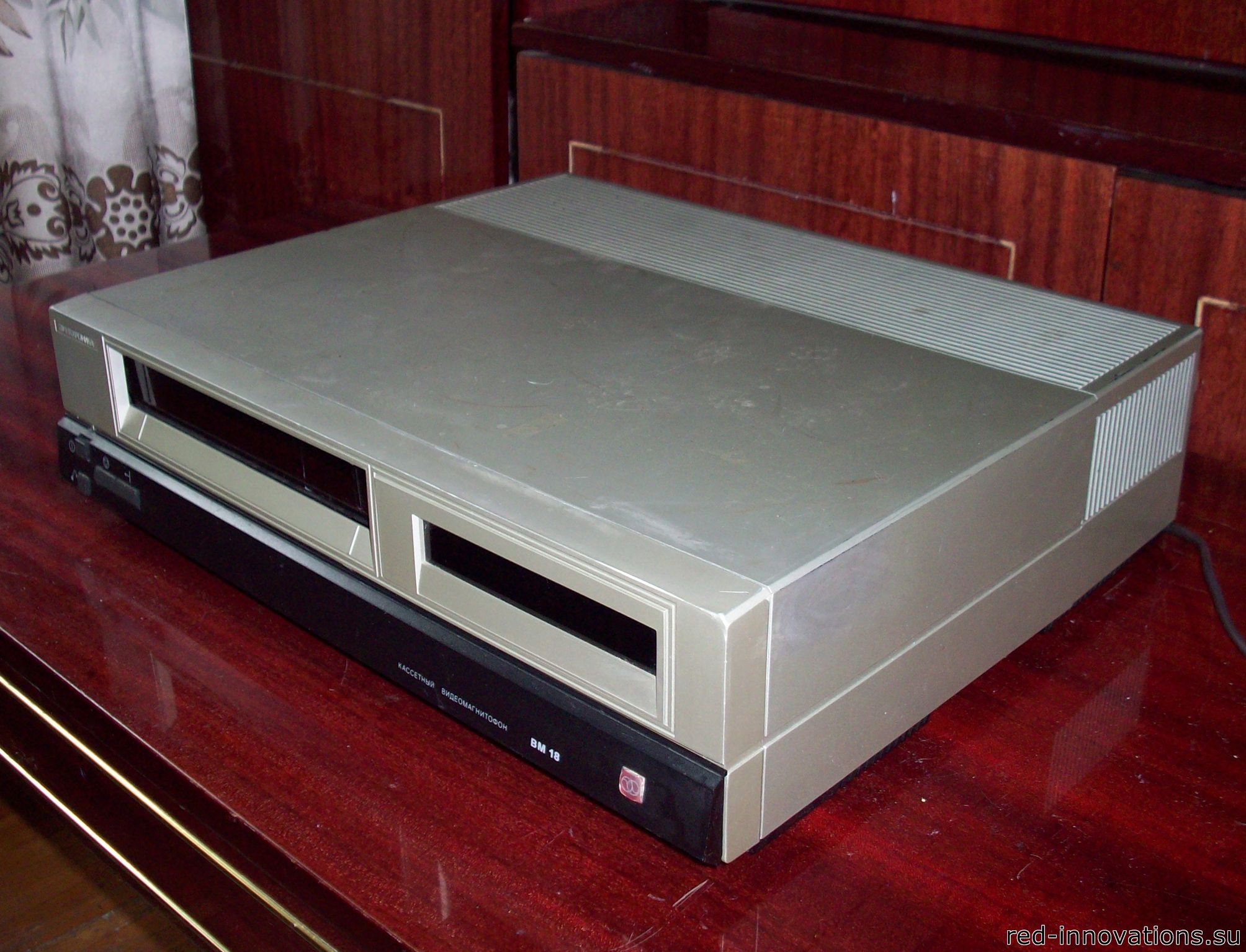

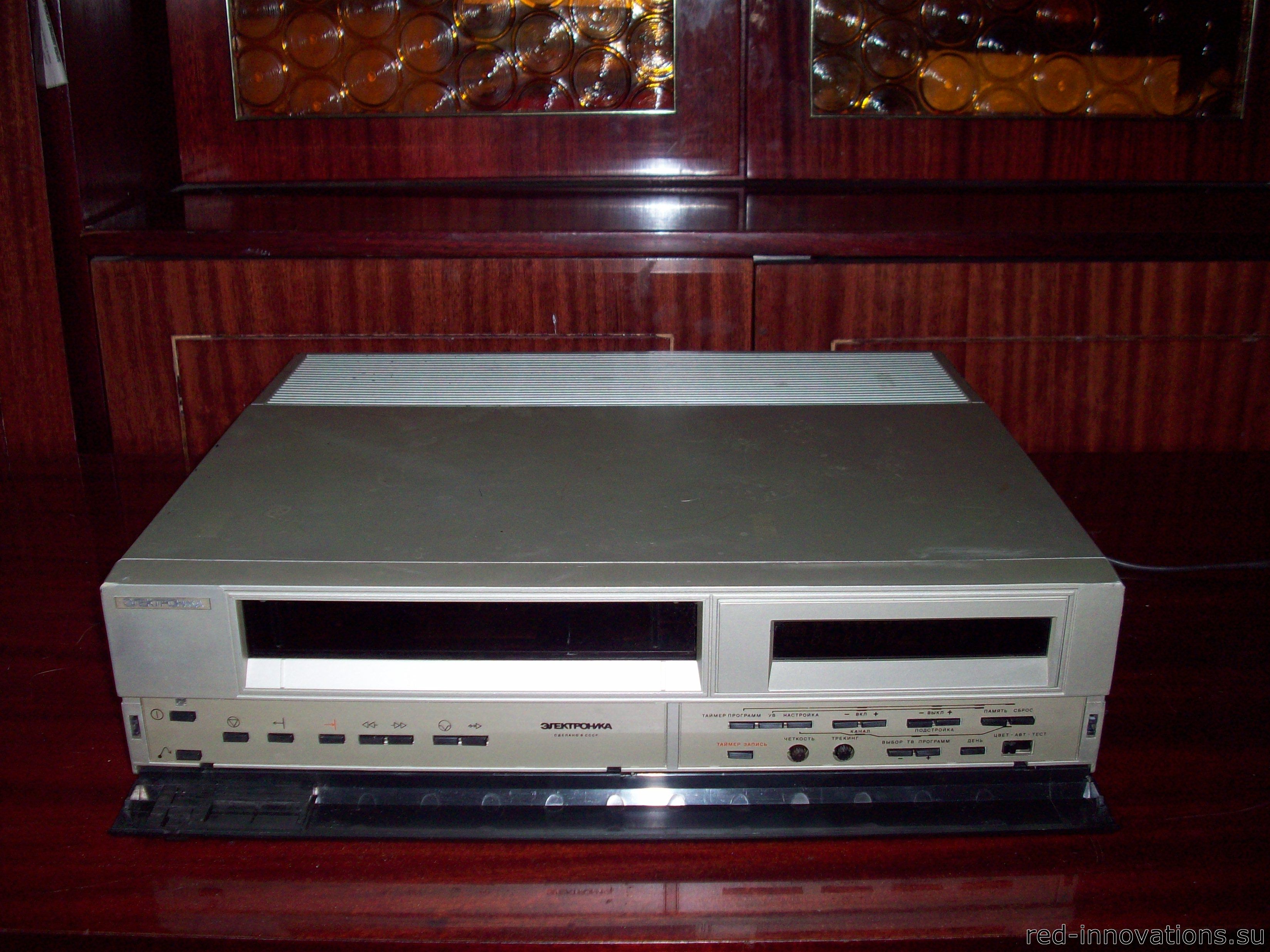

Вид спереди

Вид спереди (с открытой шторкой)

Вид слева

Вид справа

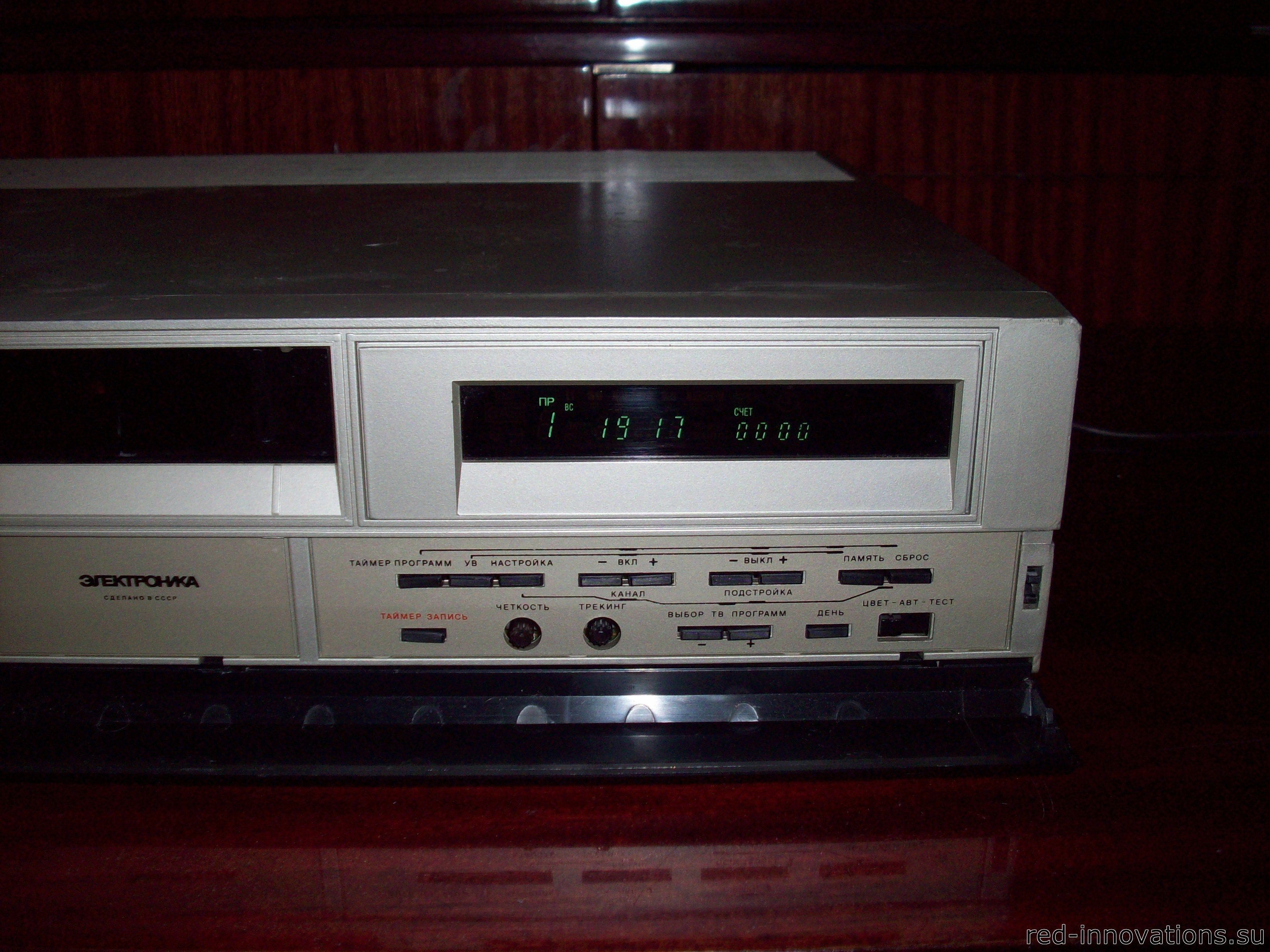

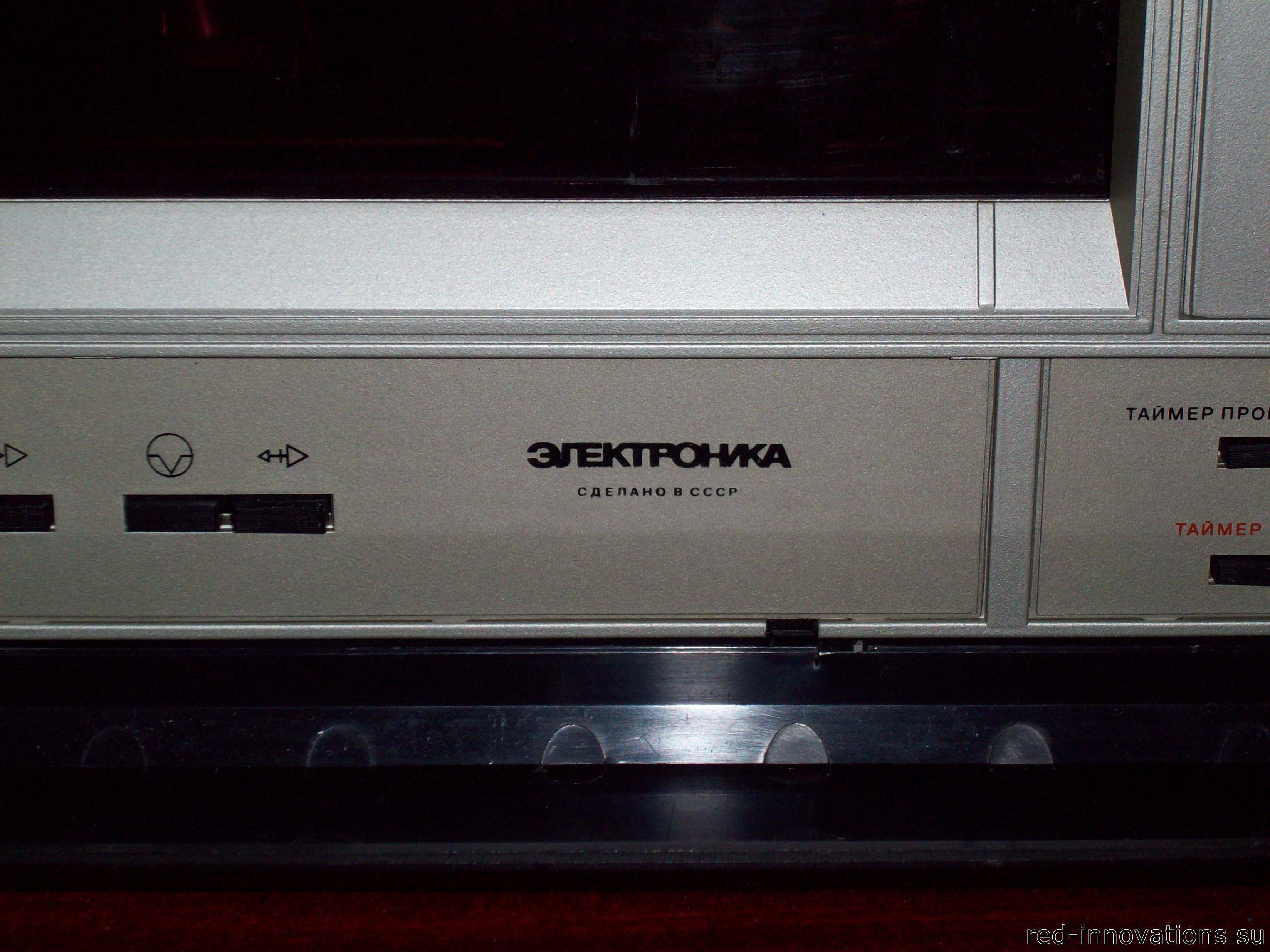

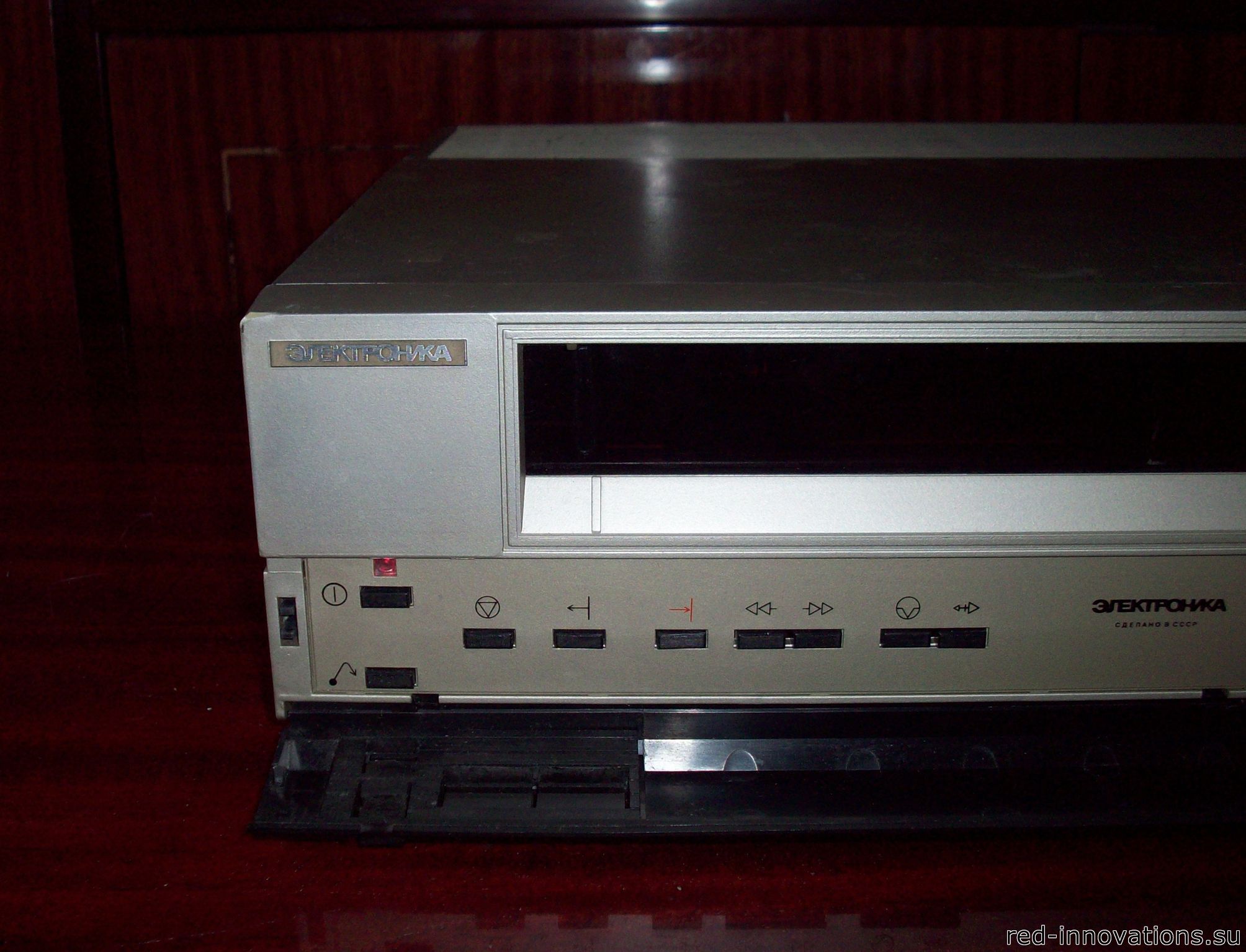

Передняя панель с откинутой шторкой

Передняя панель с откинутой шторкой

Передняя панель с откинутой шторкой

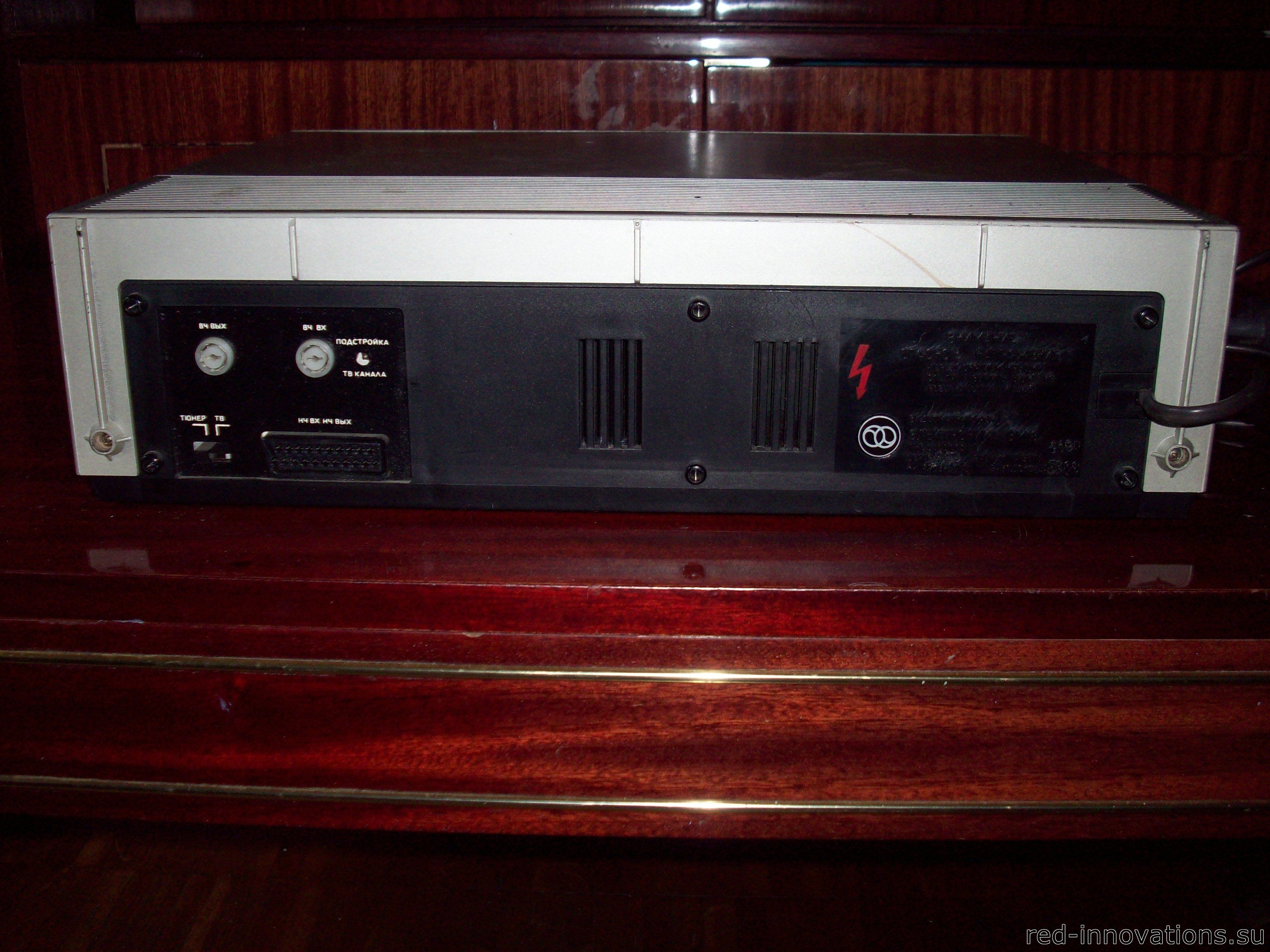

Задняя стенка

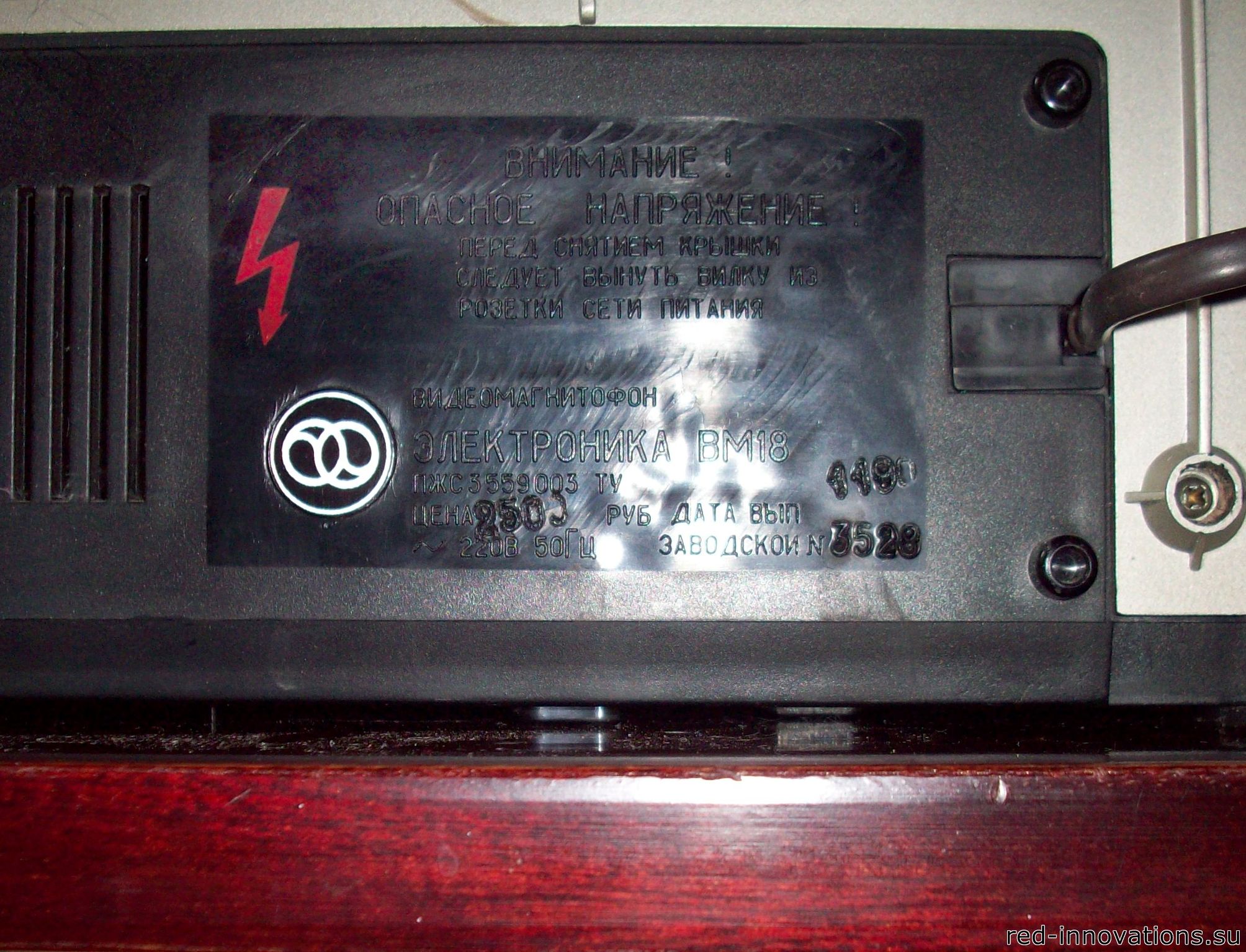

Заводская табличка

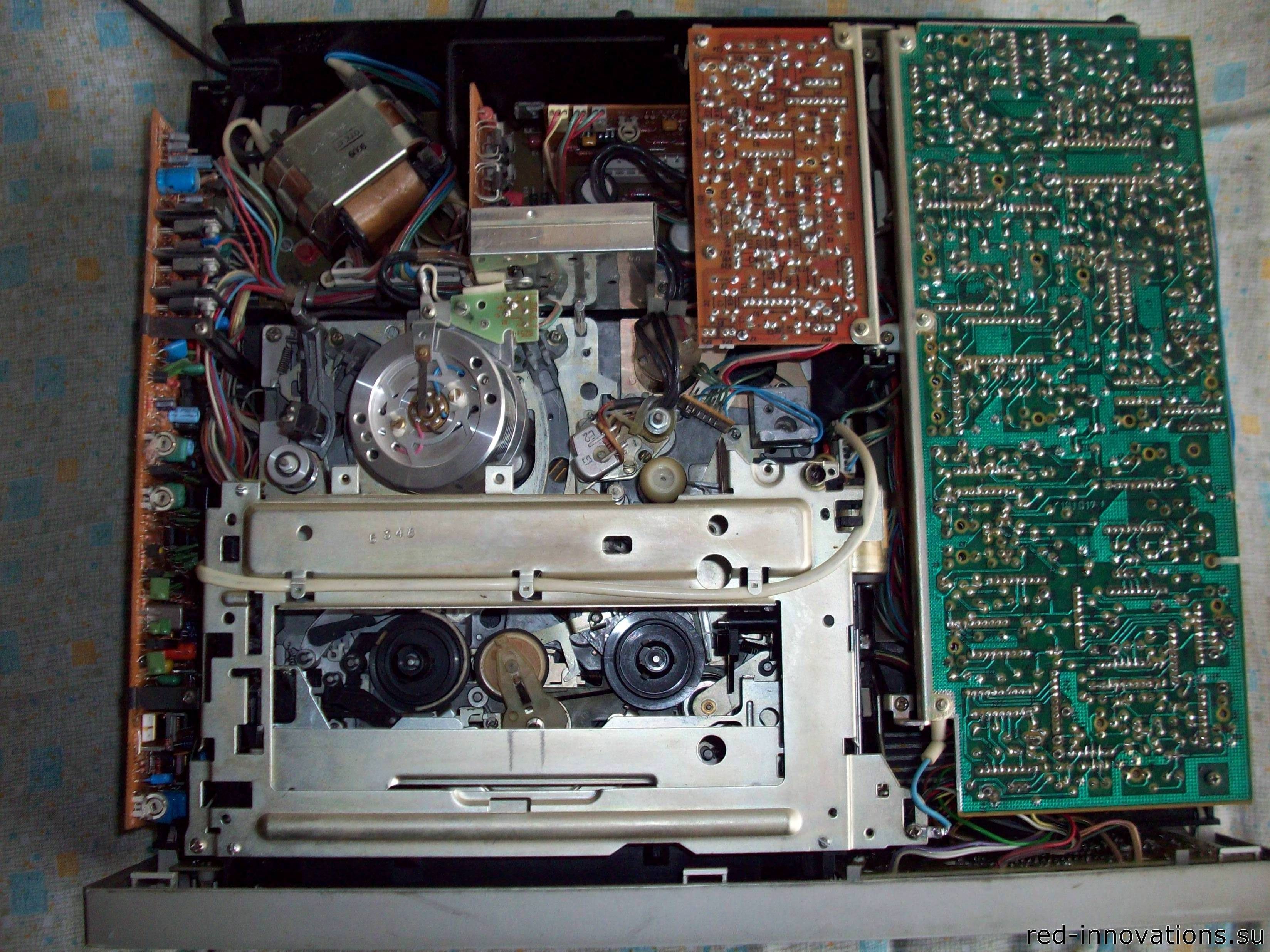

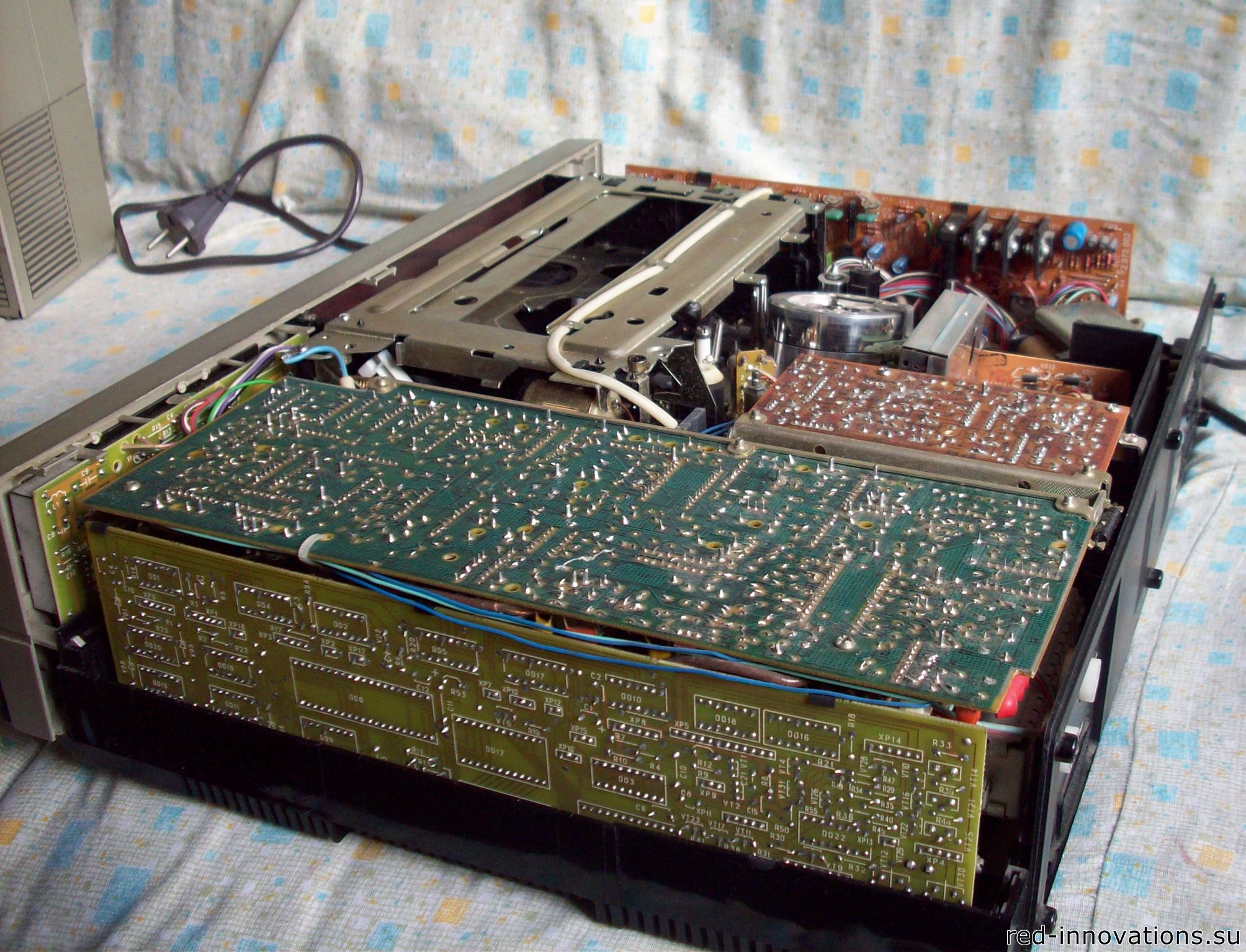

Со снятым кожухом (вид сверху)

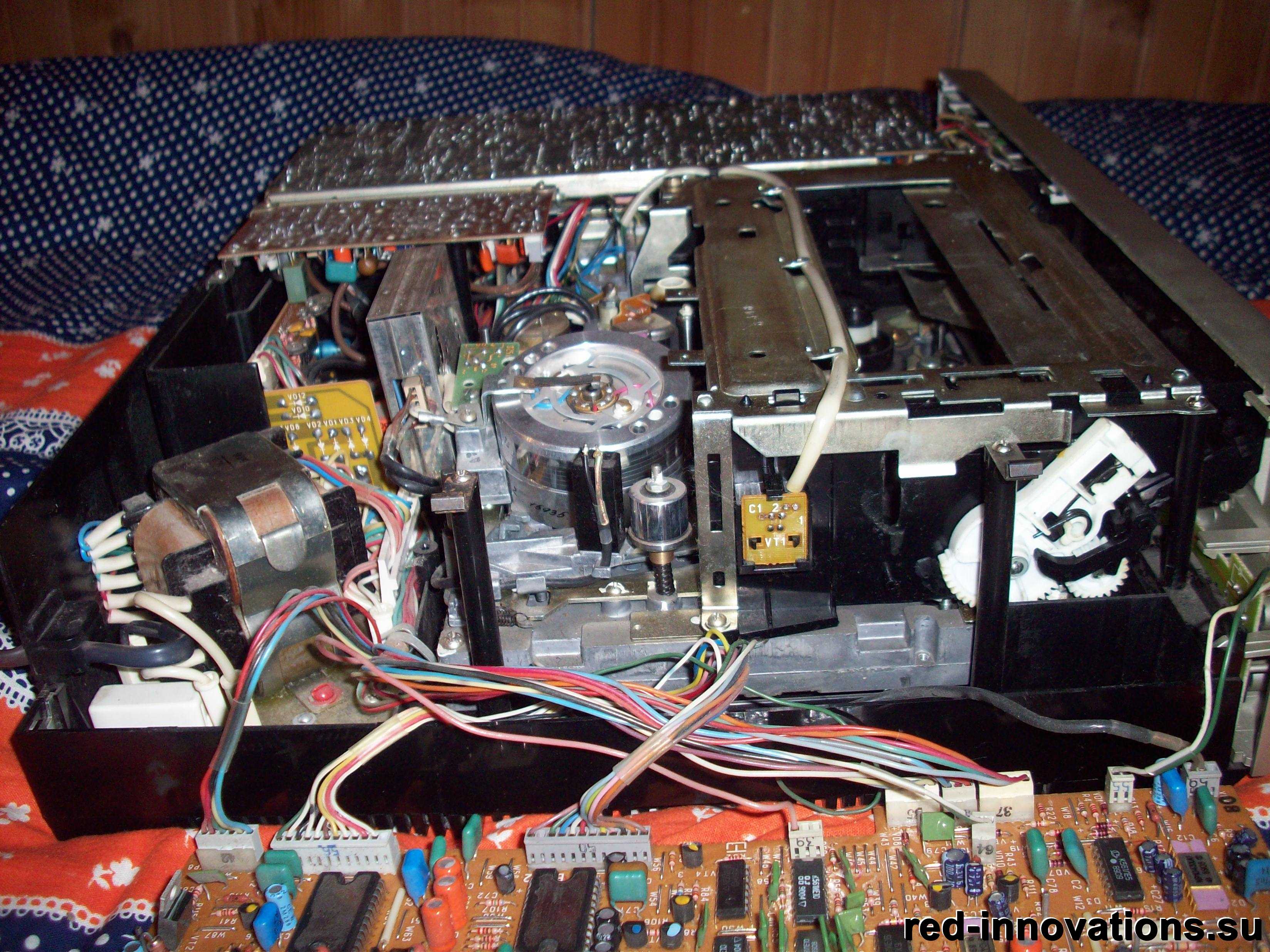

Со снятым кожухом (вид справа)

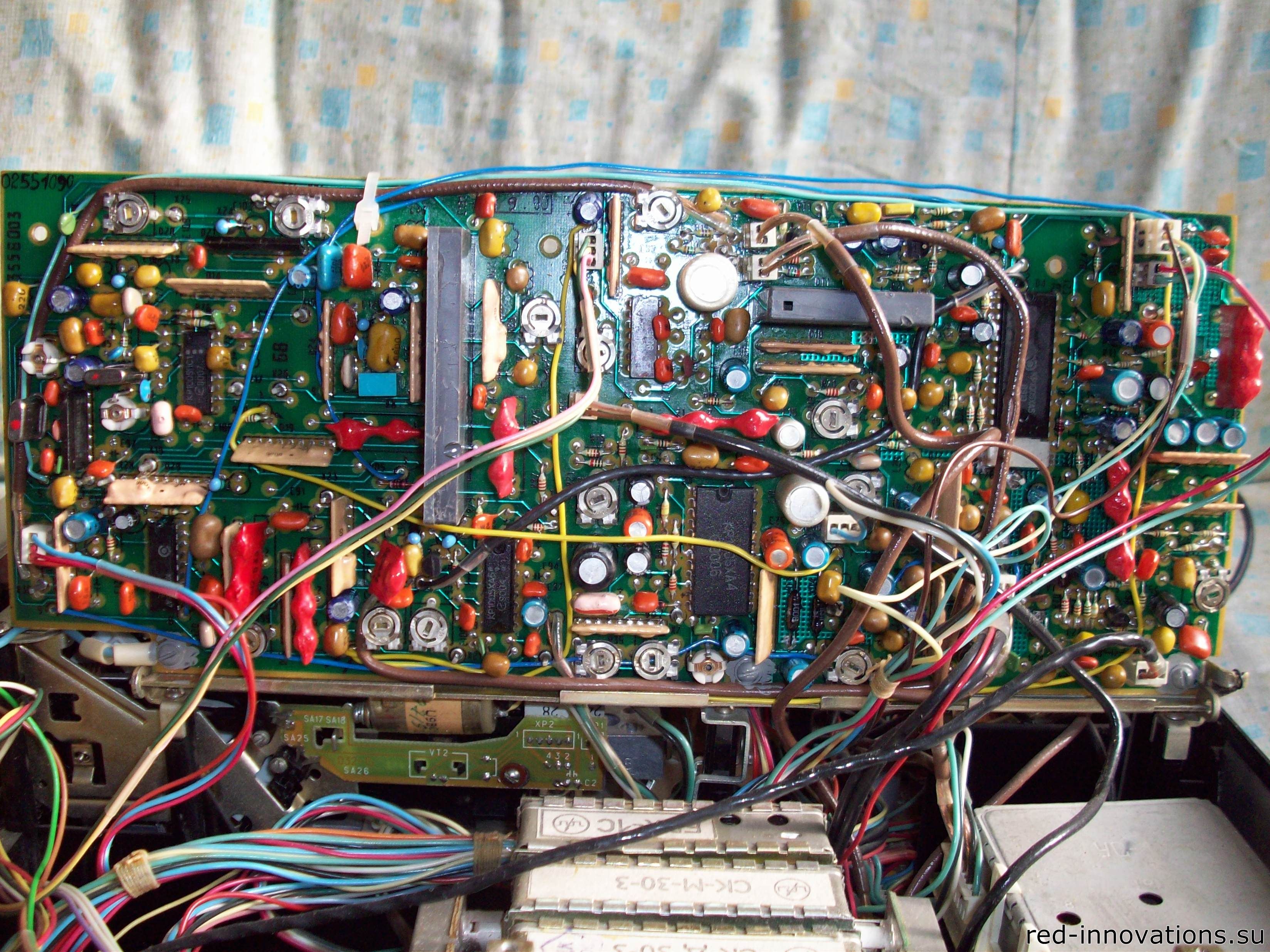

Блок видеоканала

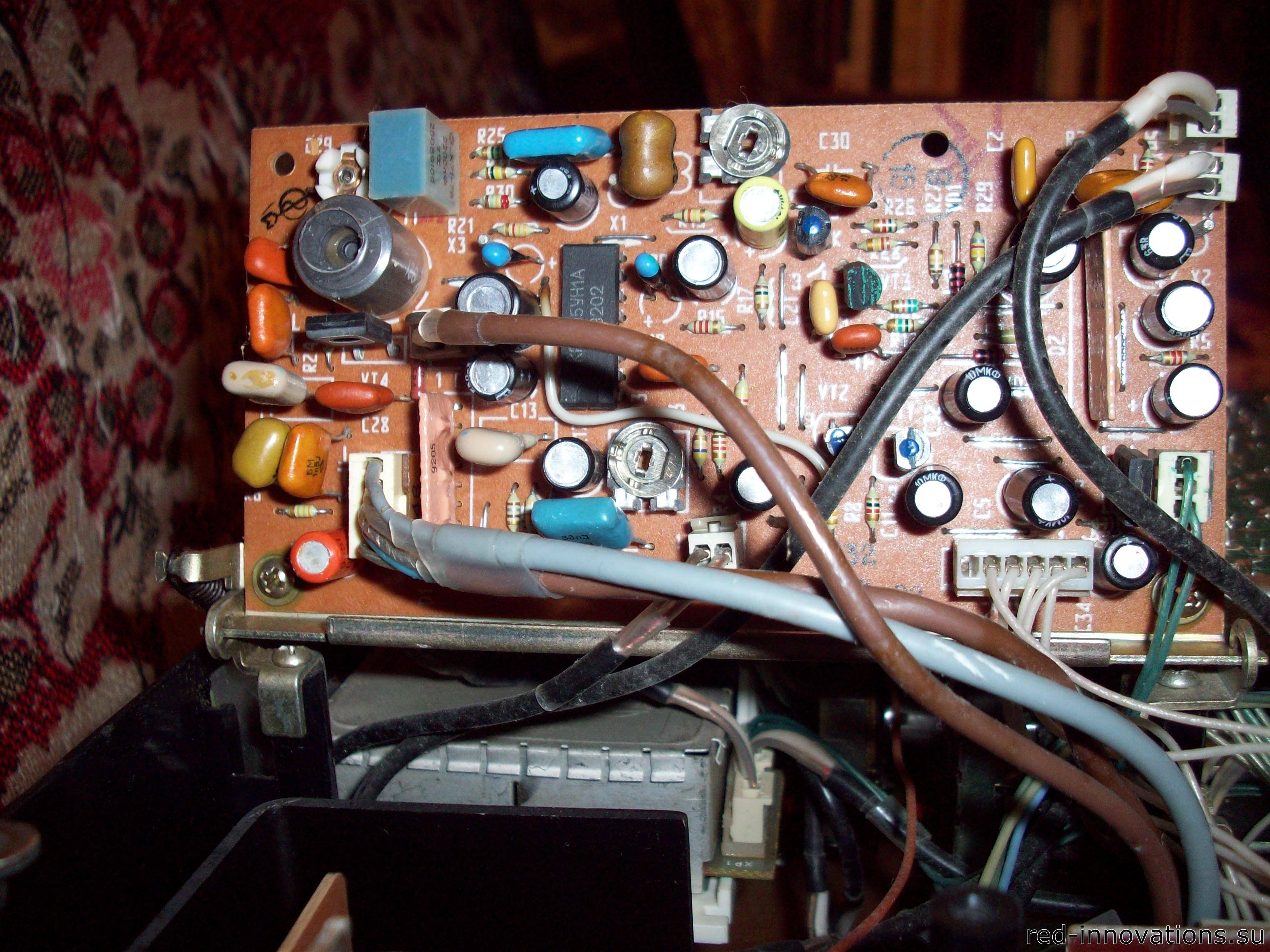

Блок звукового канала

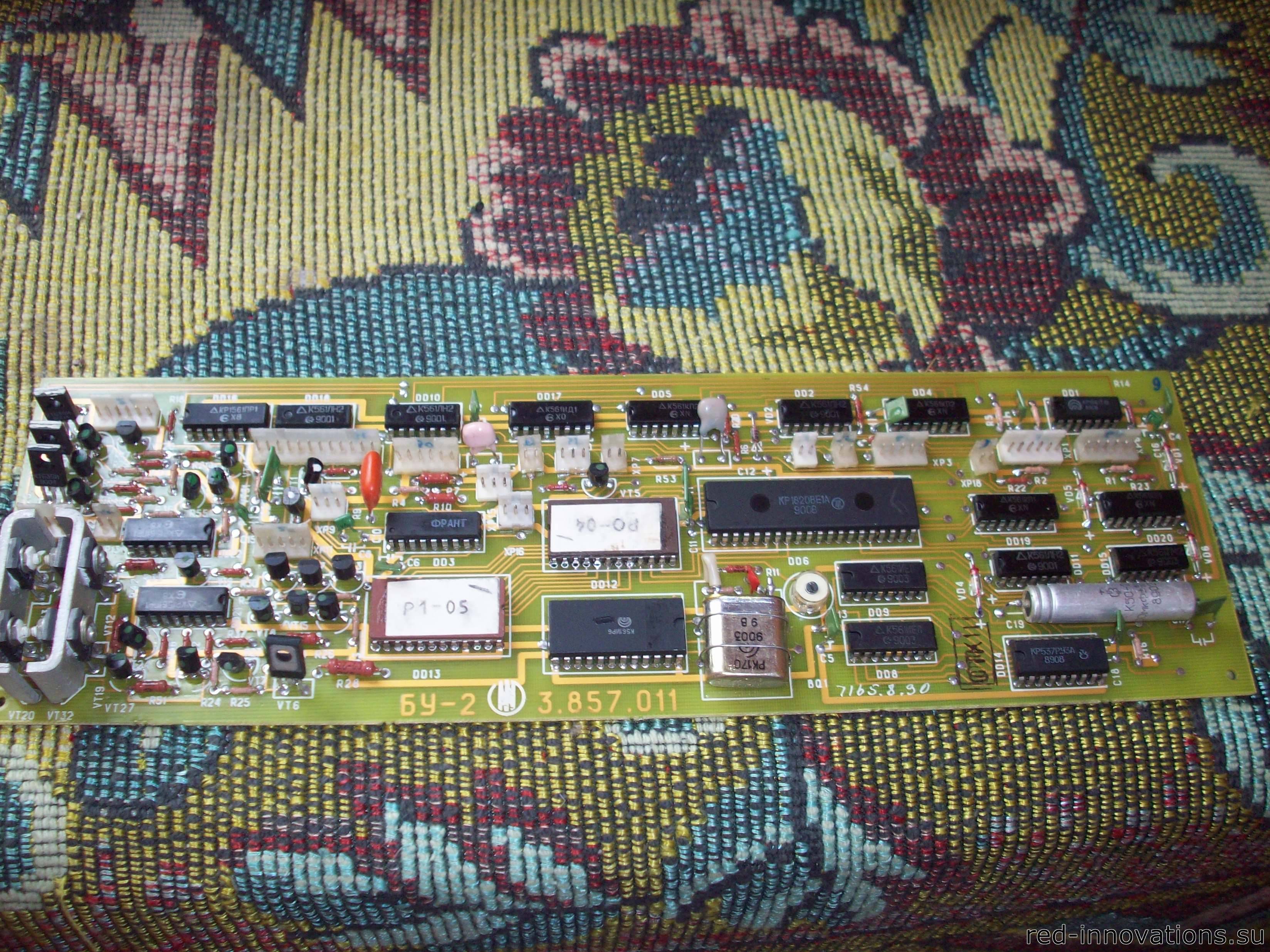

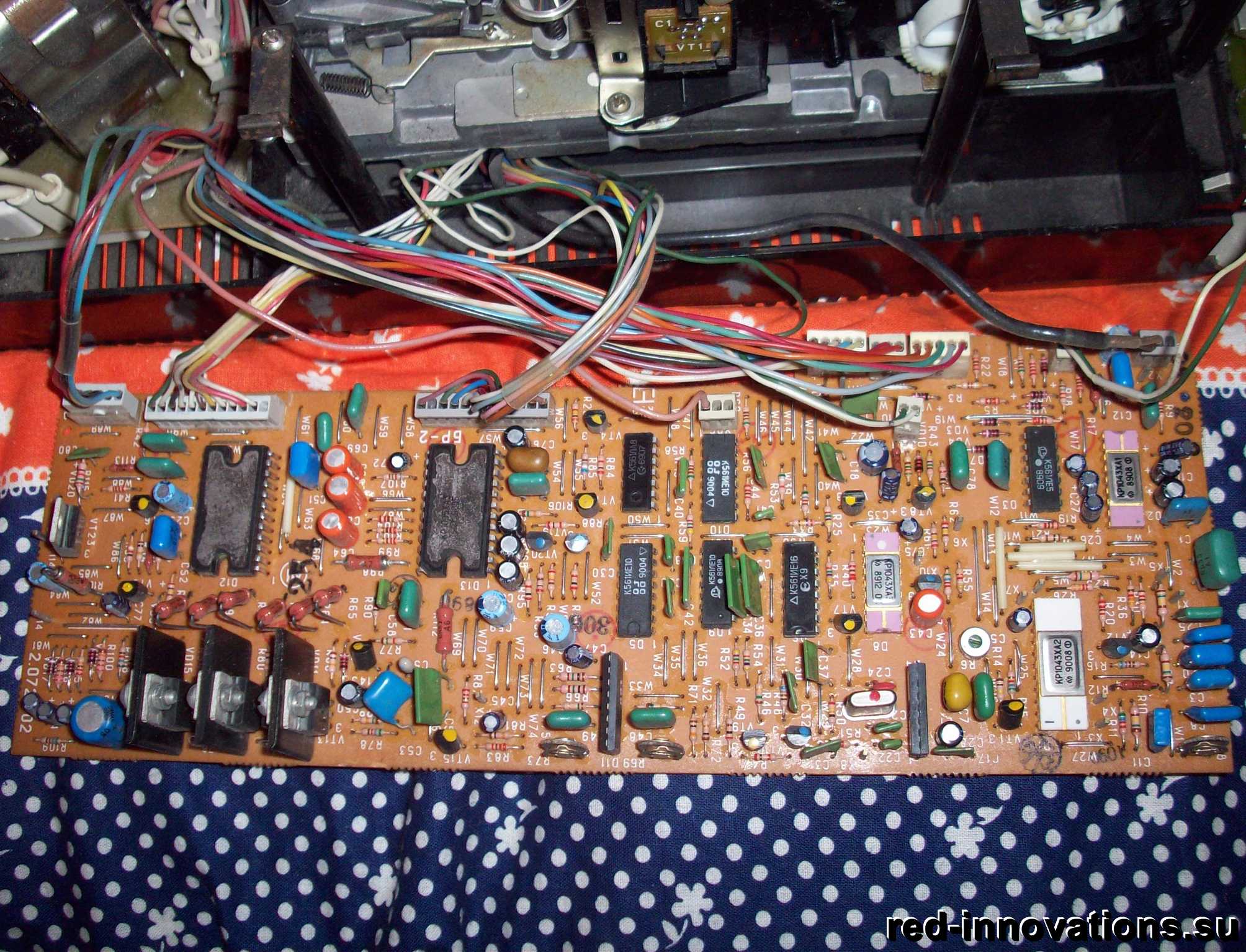

Блок управления

Блок устройства согласующего

Блок радиоканала

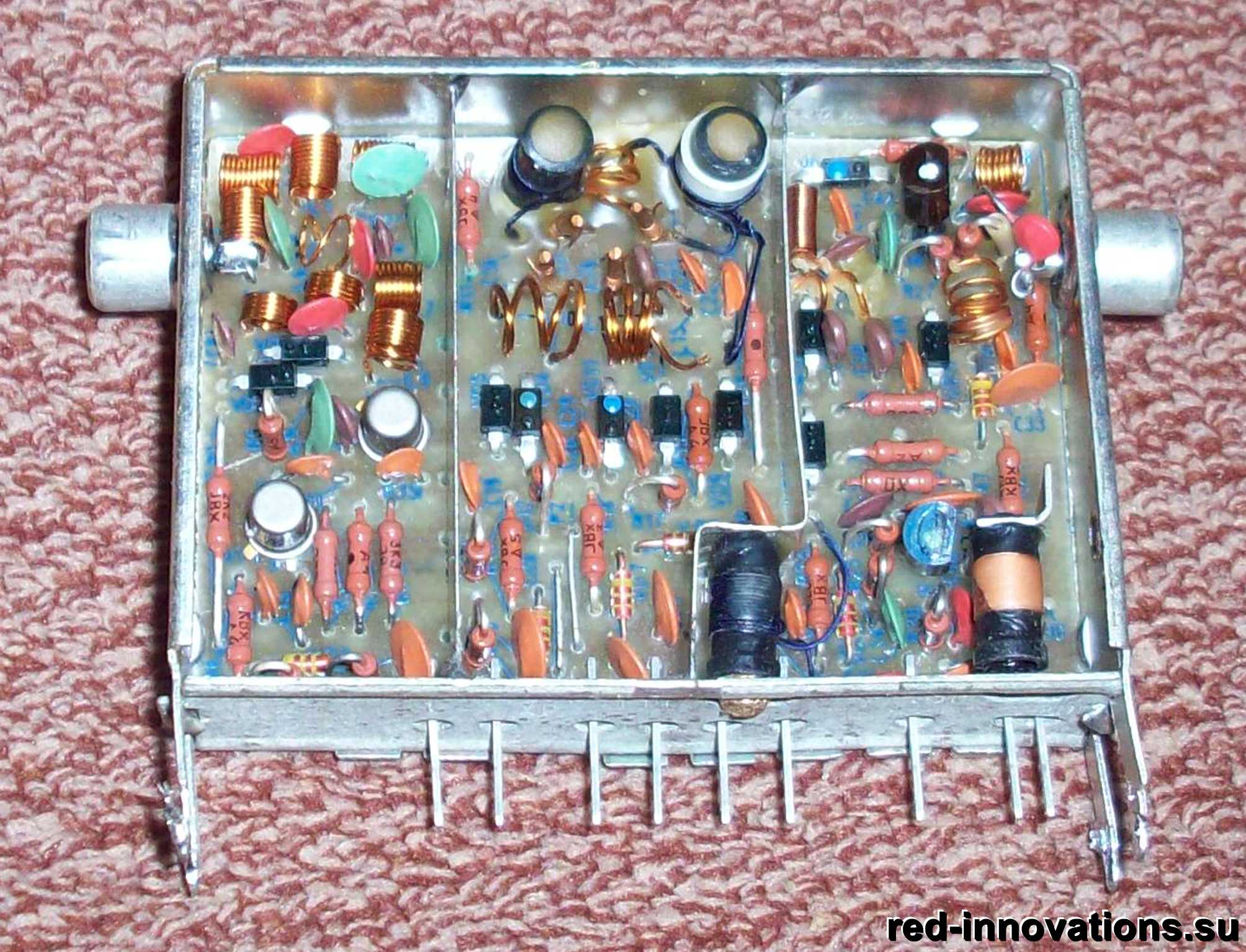

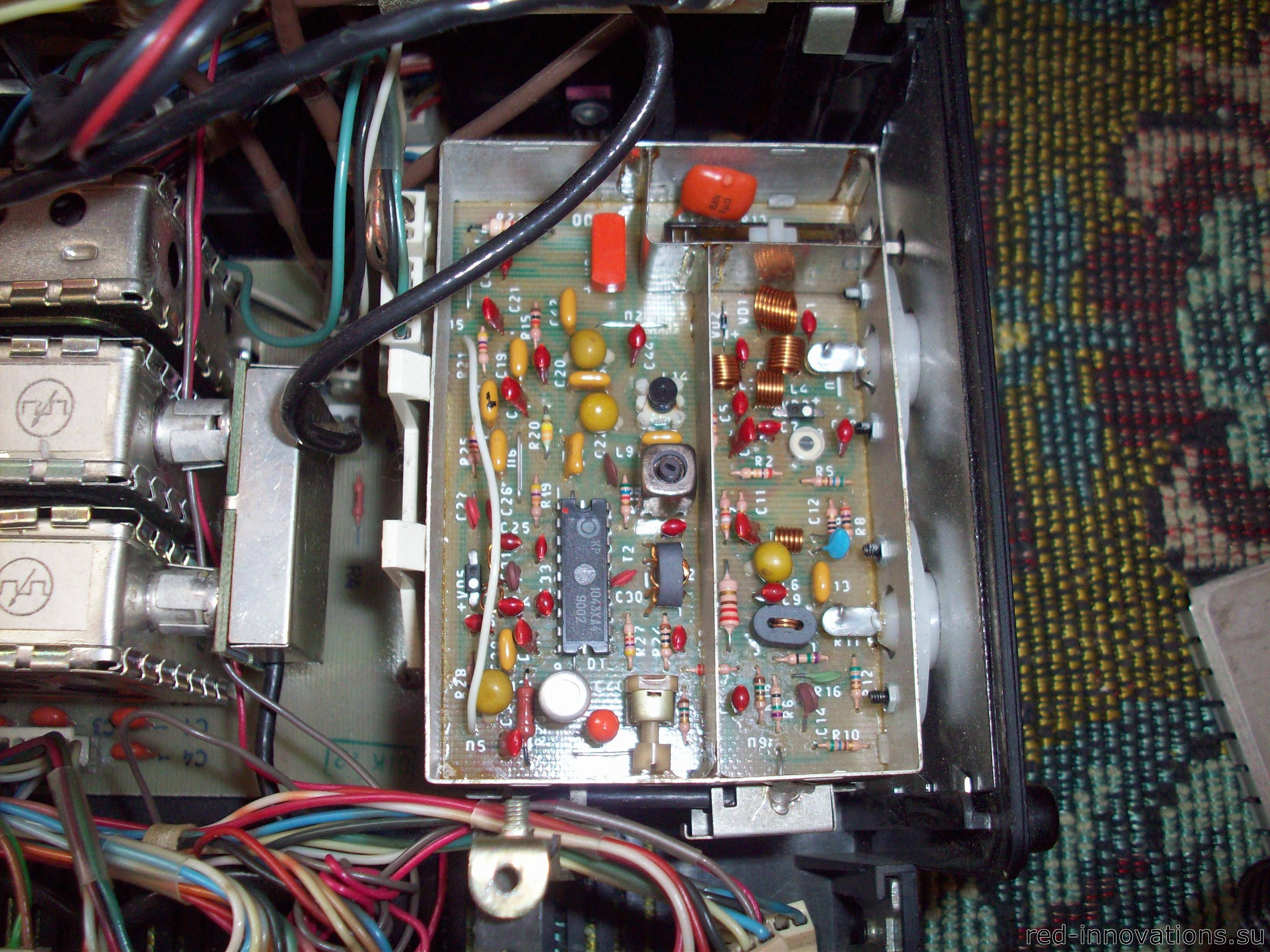

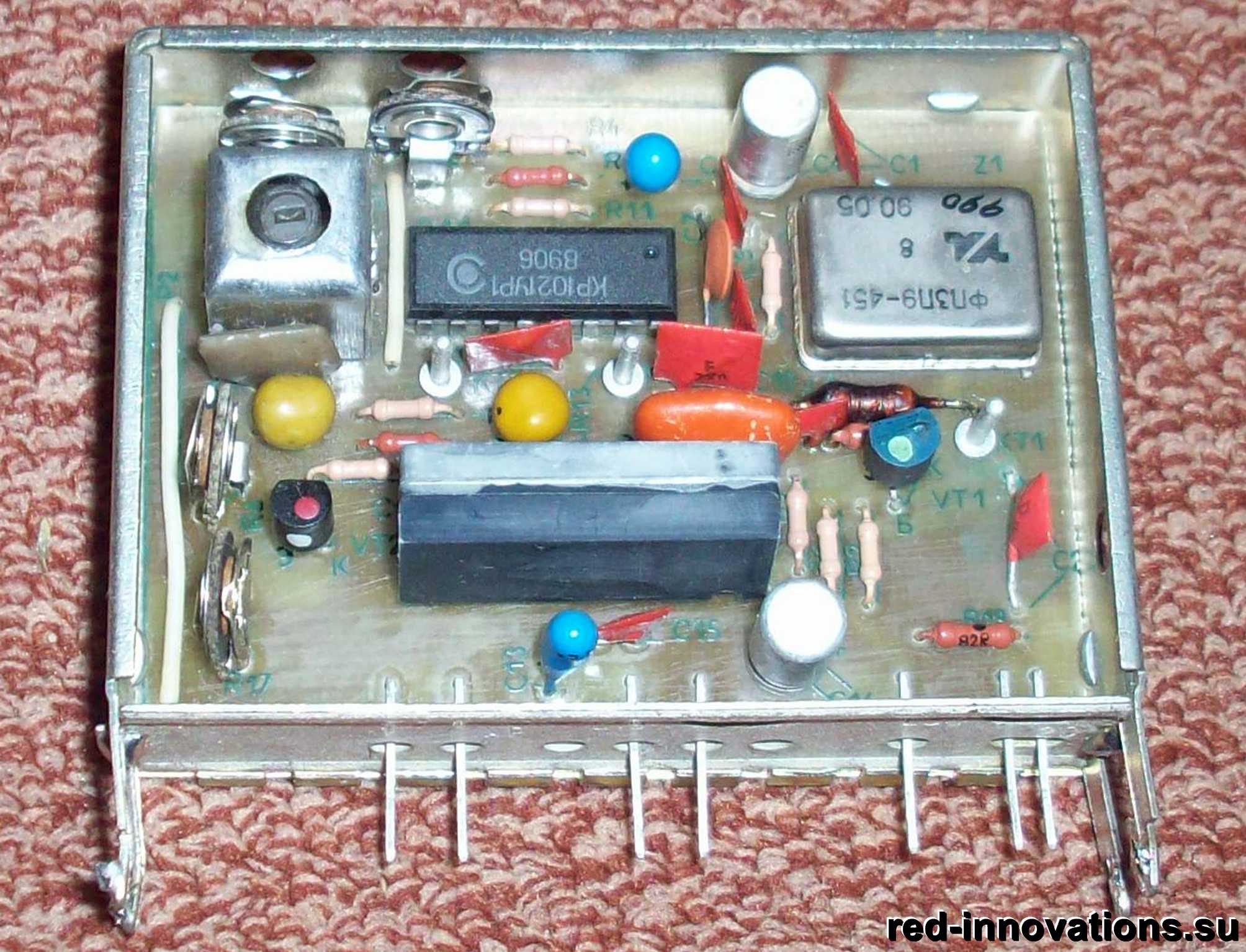

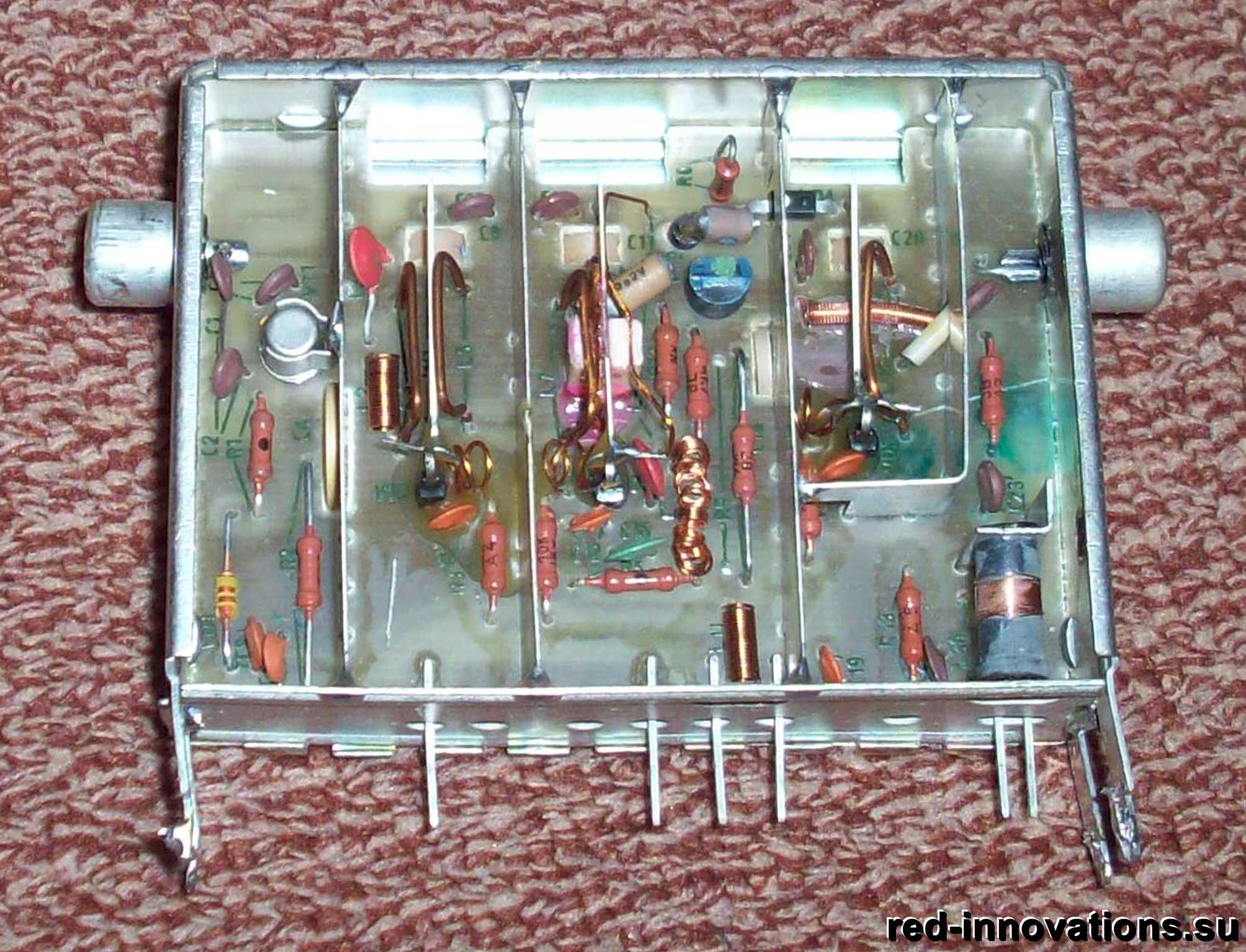

Блок УВЧ

Блок УВЧ

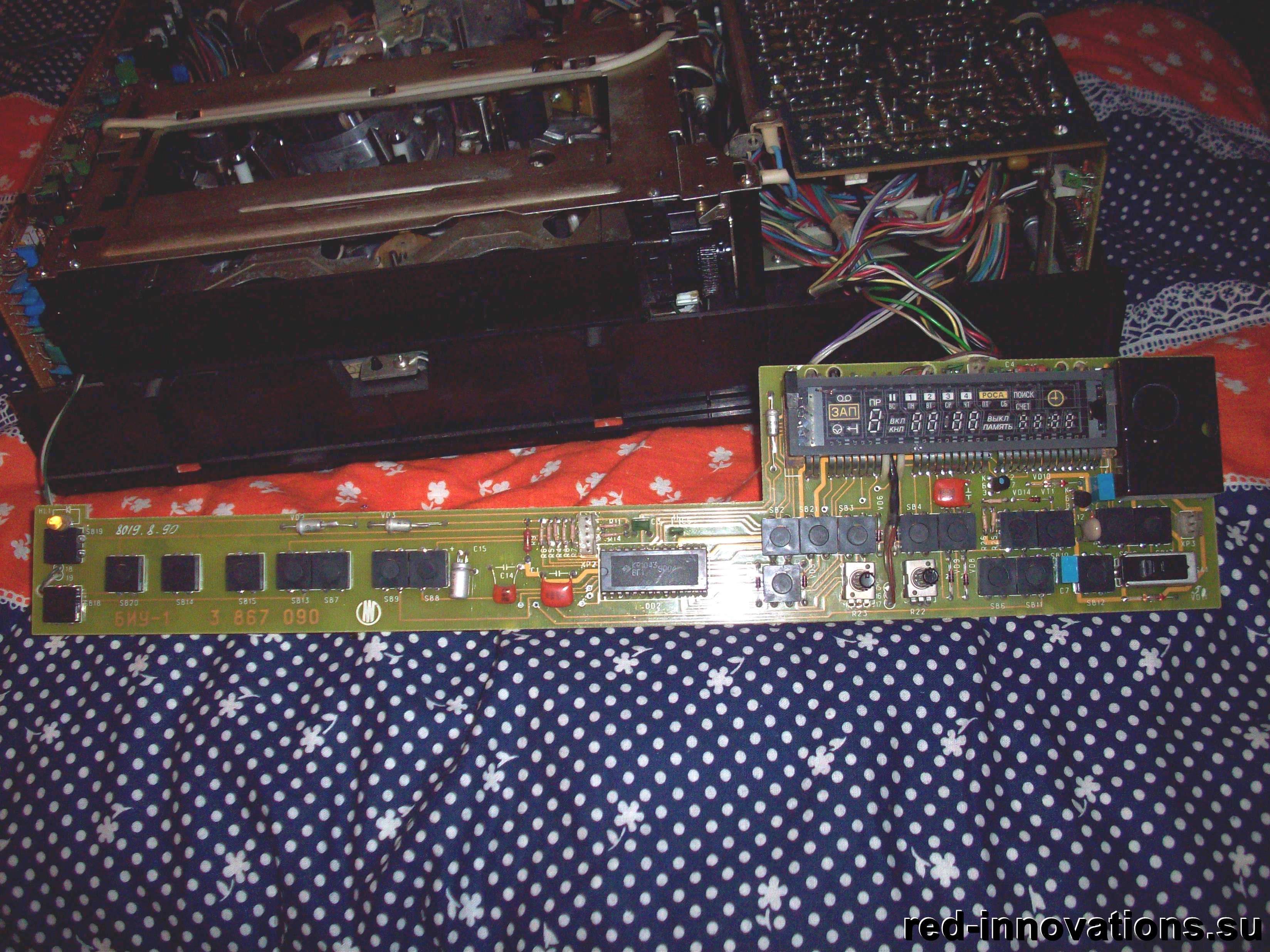

Блок индикации и коммутации

Блок авторегулирования

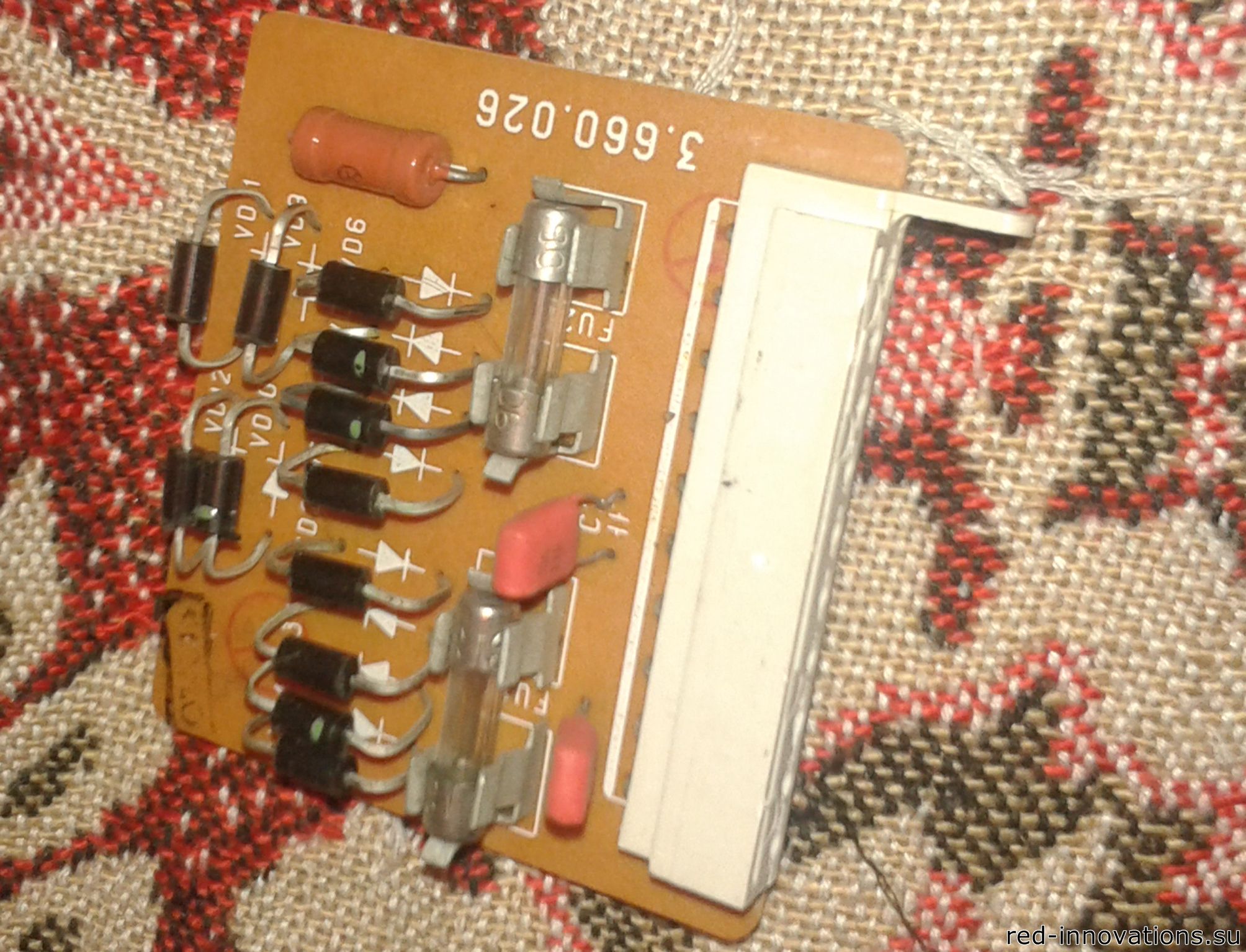

Блок выпрямителя

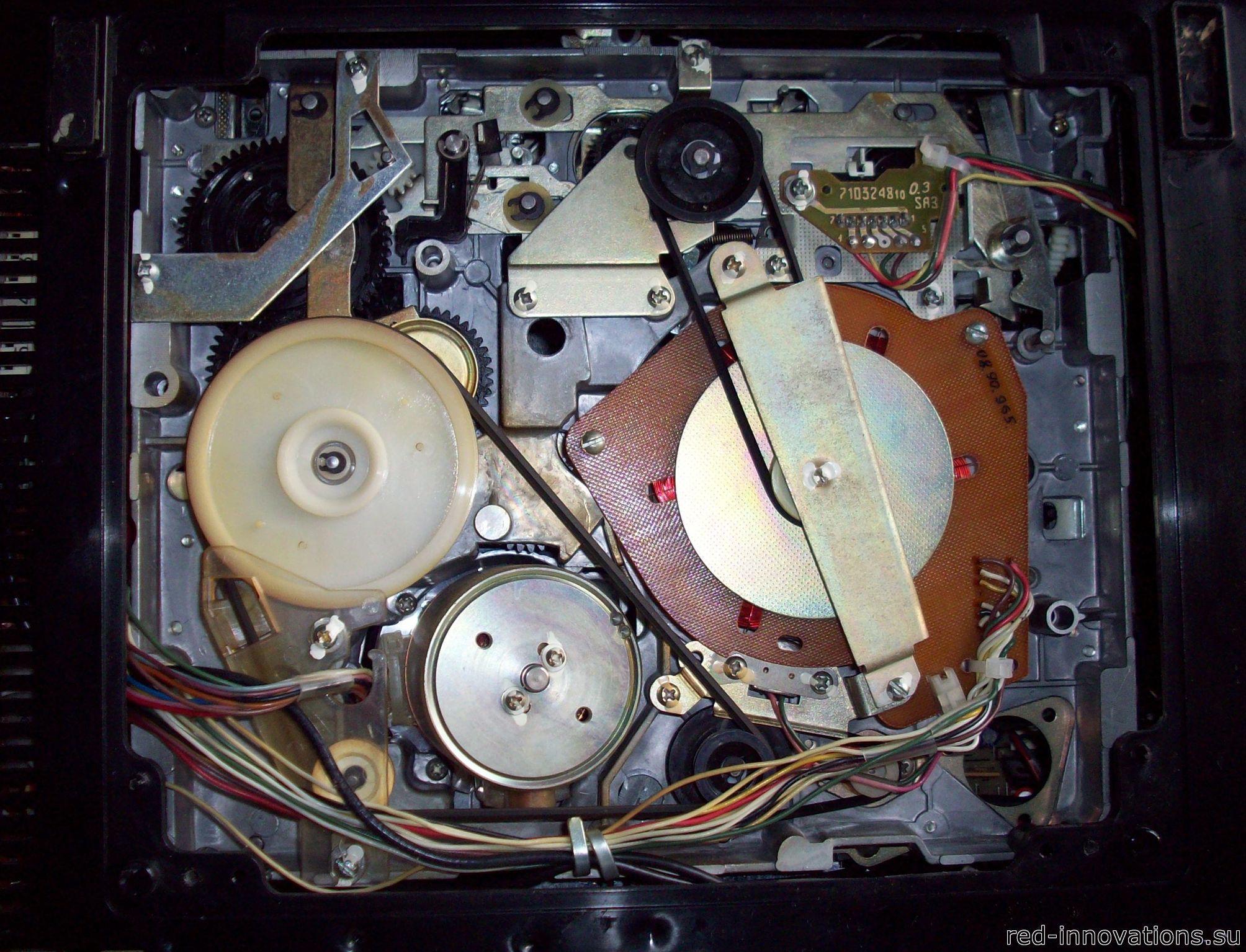

Лентопротяжный механизм (вид снизу)

Лентопротяжный механизм (вид сбоку)

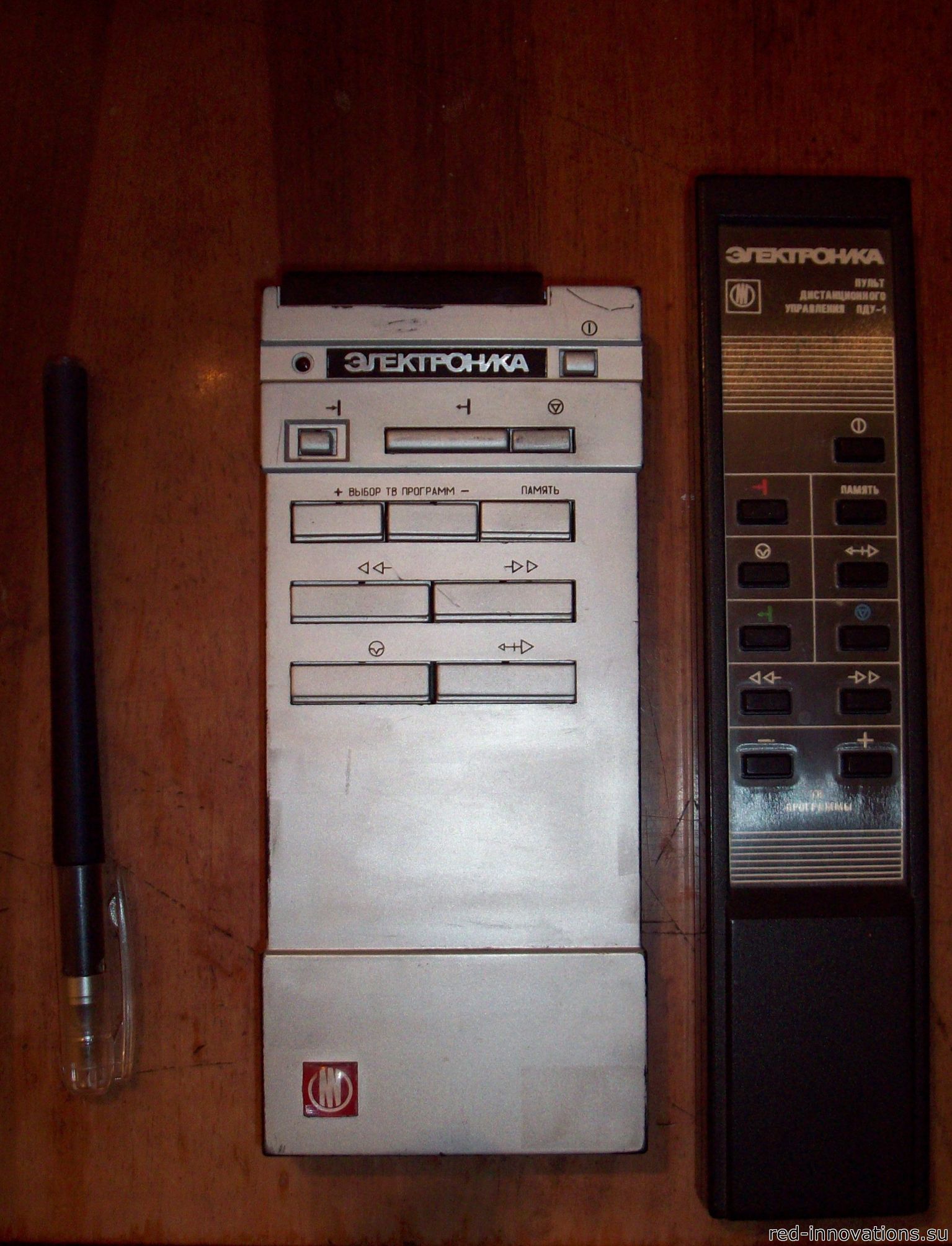

Пульты управления "БДУ-1 (слева)" и "ПДУ-1"

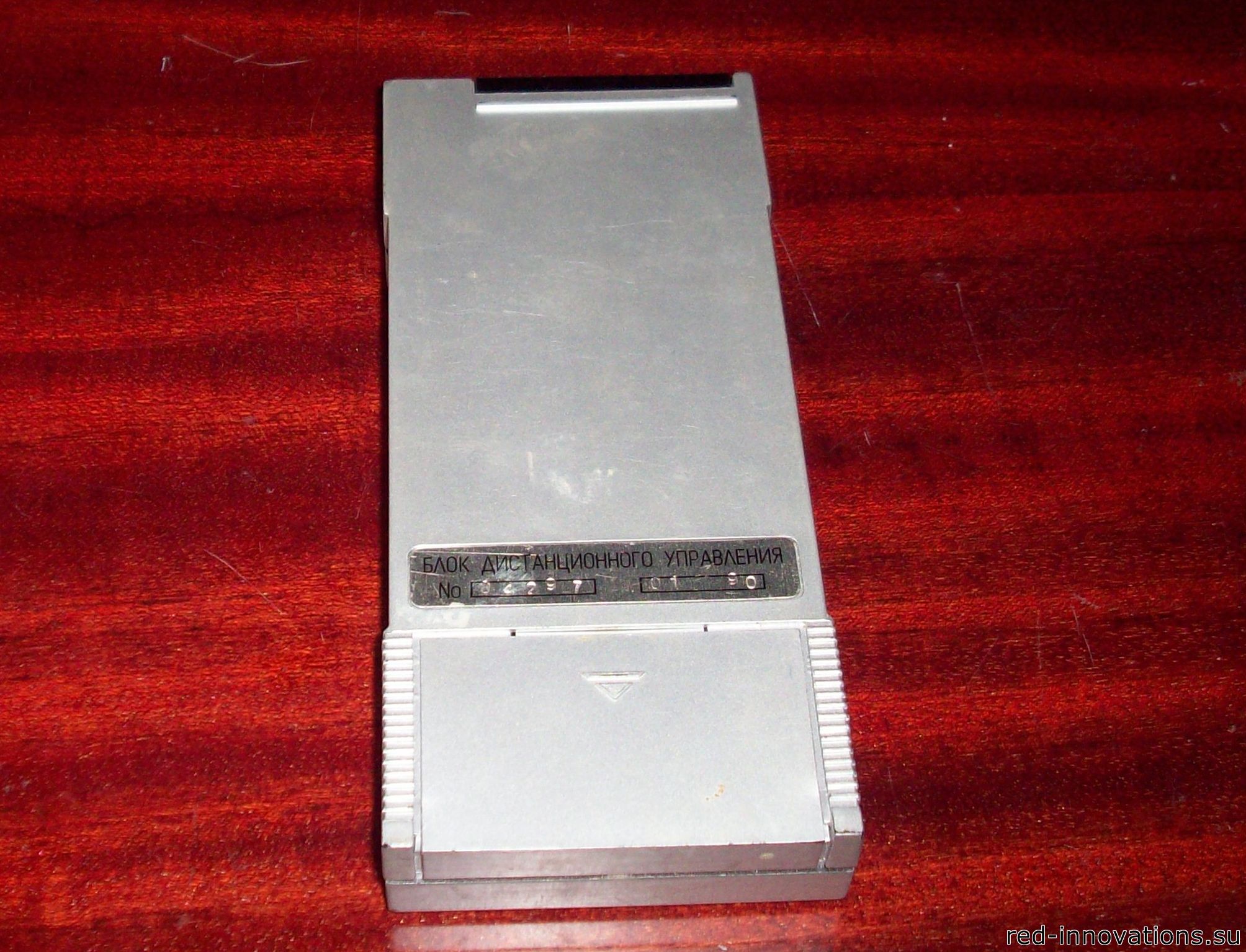

Пульт управления "БДУ-1" (вид сзади)

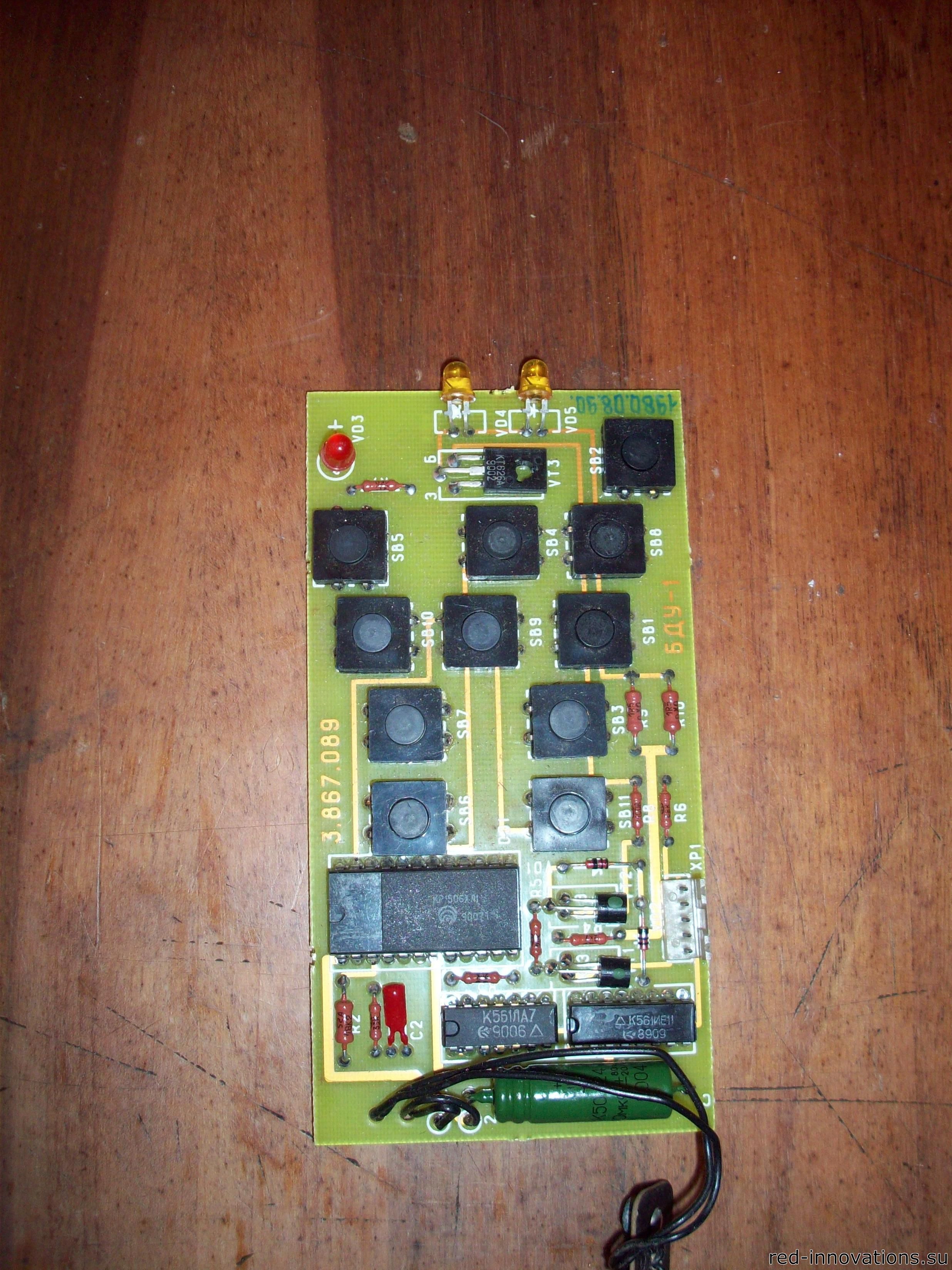

Плата пульта "БДУ-1"

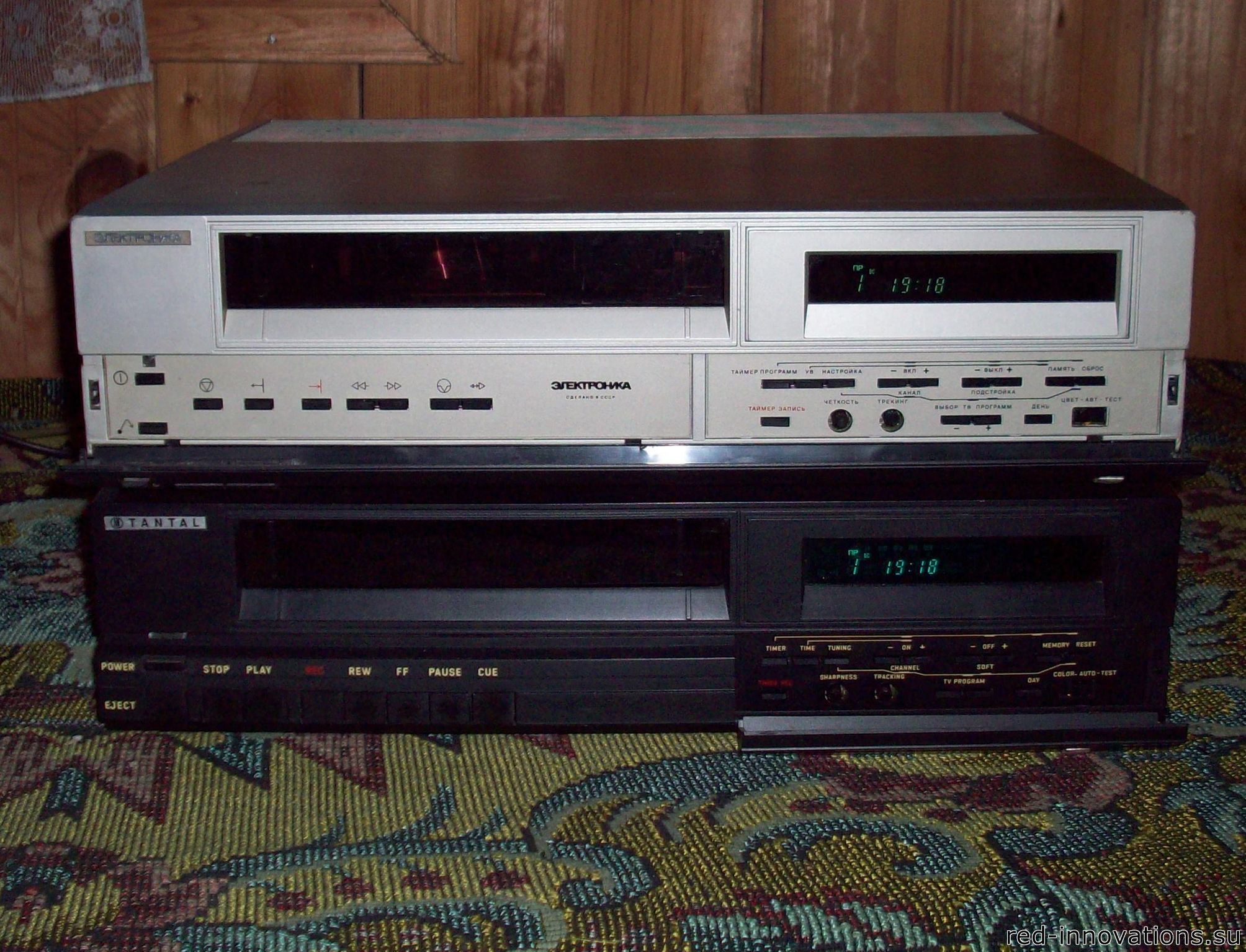

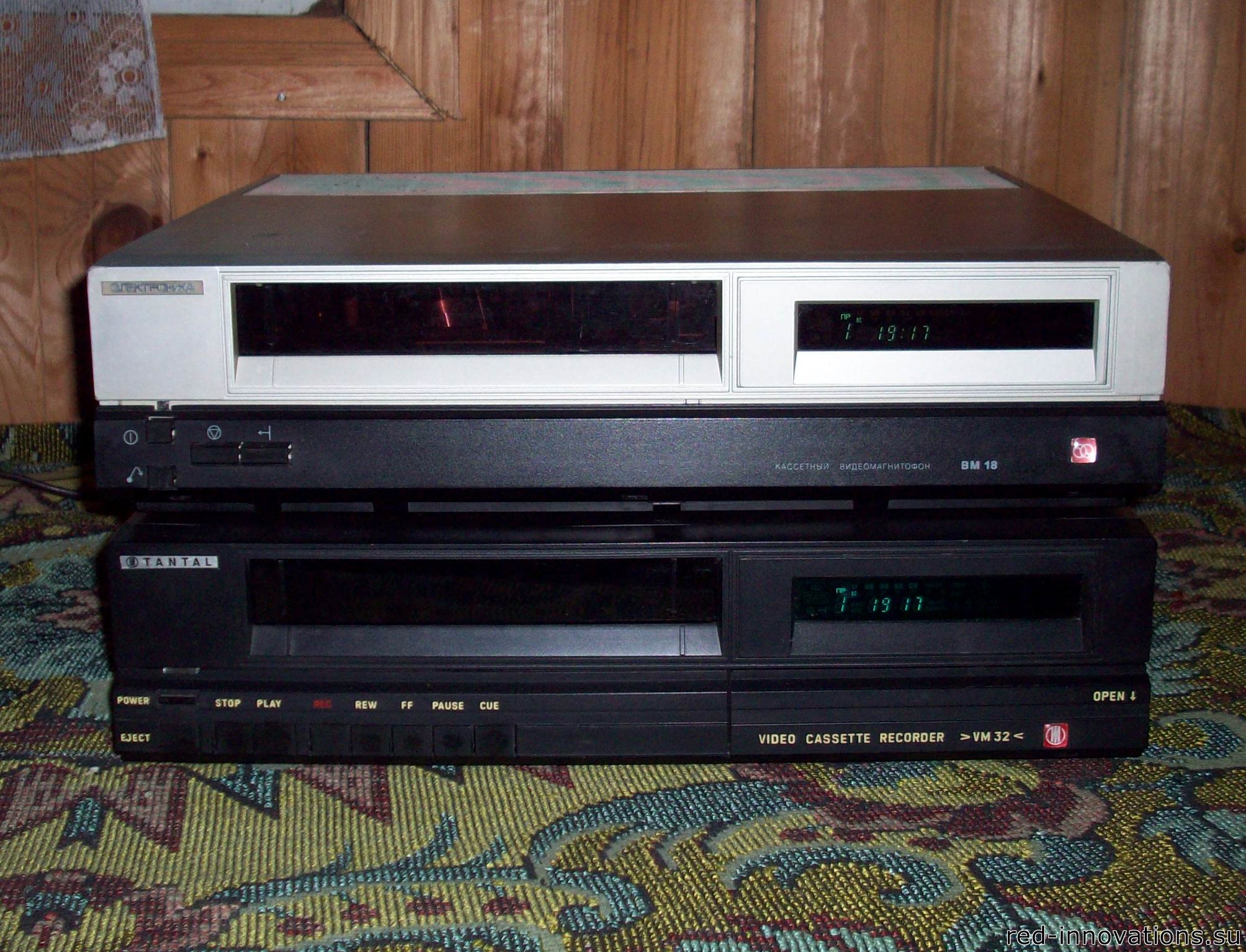

"Электроника ВМ-18" и "Электроника ВМ-32"

"Электроника ВМ-18" и "Электроника ВМ-32" (с открытыми шторками)
