Цветной кассетный видеомагнитофон "Электроника ВМ-15"

Н
А
В
Е
Р
Х

Несмотря на то, что "Электроника ВМ-12" была самым дешёвым советским видеомагнитофоном, цена в 1200 рублей относила аппарат скорее к категории предметов роскоши, нежели к повседневным товарам. В попытках удешевить и сделать видеомагнитофон максимально доступным для населения Опытный завод при Нововоронежском НИИ полупроводникового машиностроения изготовил в 1985-1986 гг несколько небольших партий пишущих видеоплееров "Электроника ВМ-15". Модель была максимально унифицирована с ВМ-12. Основные изменения коснулись блока управления, который разделили надвое: на плату процессора и блок систем авторегулирования. Также видеомагнитофон получил оригинальный блок питания. Корпус ВМ-15 был примерно в полтора раза меньше, чем у ВМ-12; ТВ-тюнер из аппарата исключили. Цена плеера снизилась до 1080 рублей: таким образом, "Электроника ВМ-15" стала самым дешёвым устройством воспроизведения видео за всю историю СССР. Однако в серийное производство видеоплеер по неизвестным причинам не попал, и после выпуска нескольких сотен аппаратов проект был закрыт. Стоит отметить, что к концепции стационарного пишущего видеоплеера не пришли в то время и на Западе, и аналогичные устройства стали активно выпускаться лишь в 1990-ые годы. Что касается нашей страны, то и в ней в постперестроечное время вернулись к идее пишущего видеоплеера, но выпускавшиеся образцы в основном получались путём исключения радиотракта из серийных моделей полноценных видеомагнитофонов (так появились ВМ-12А, ВМ-12-1, ВП-12, ВМ-32-01). Иначе говоря, ВМ-15 "опередил своё время".

Принадлежащий нашему музею экземпляр, по-видимому, не входил в партию, попавшую в розничную сеть, и был собран несколько позднее "собратьев" из заводского неликвида (ориентировочно, в 1988 году). Об этом свидетельствует отсутствие нескольких характерных для ВМ-15 элементов, в частности, задней панели с НЧ-разъёмом, накладки на регулятор трекинга и платы коммутации входа/выхода слева от ЛПМ. Ведутся работы по восстановлению оригинального облика аппарата и приведению его в работоспособное состояние.

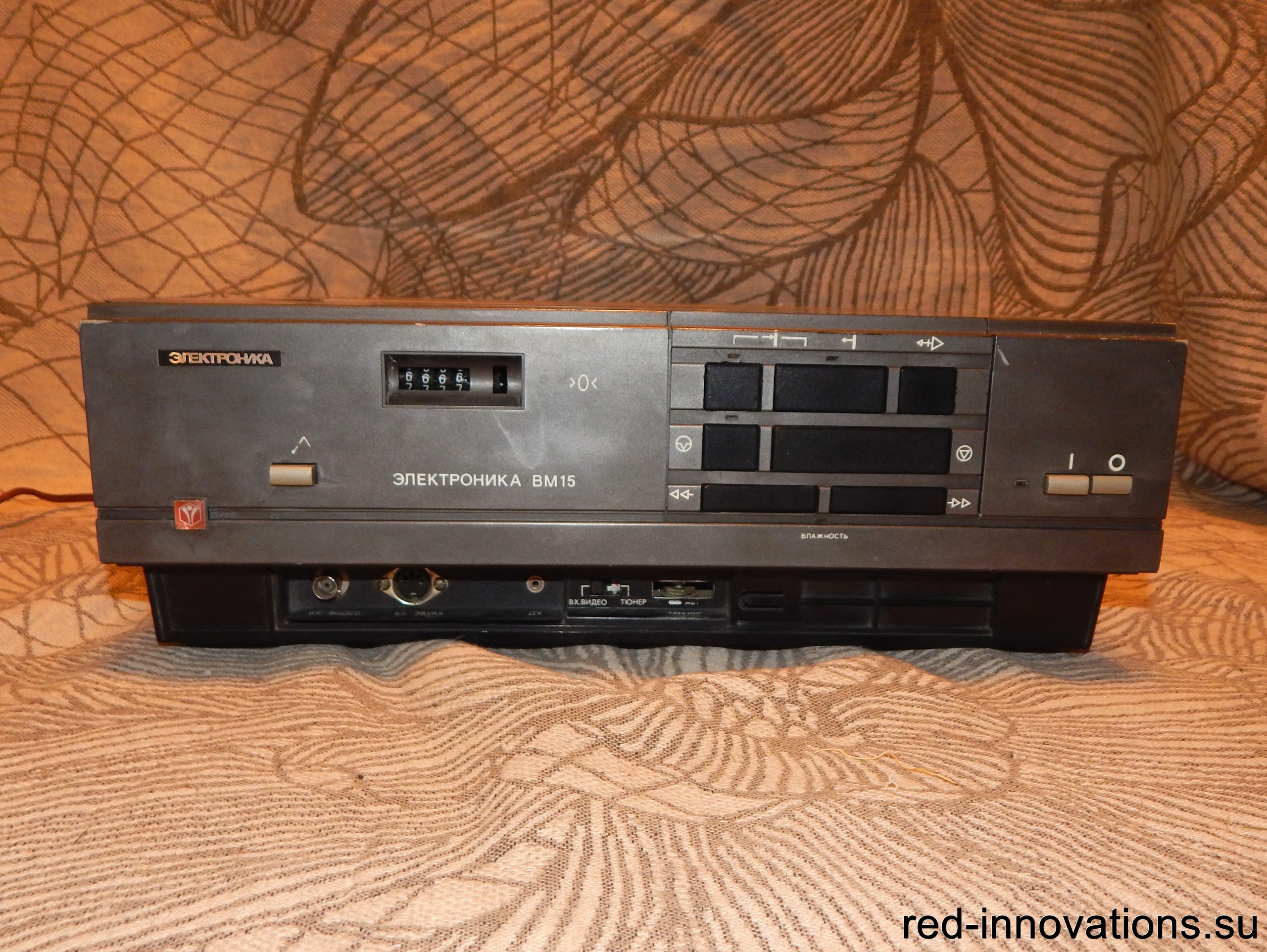

Вид спереди

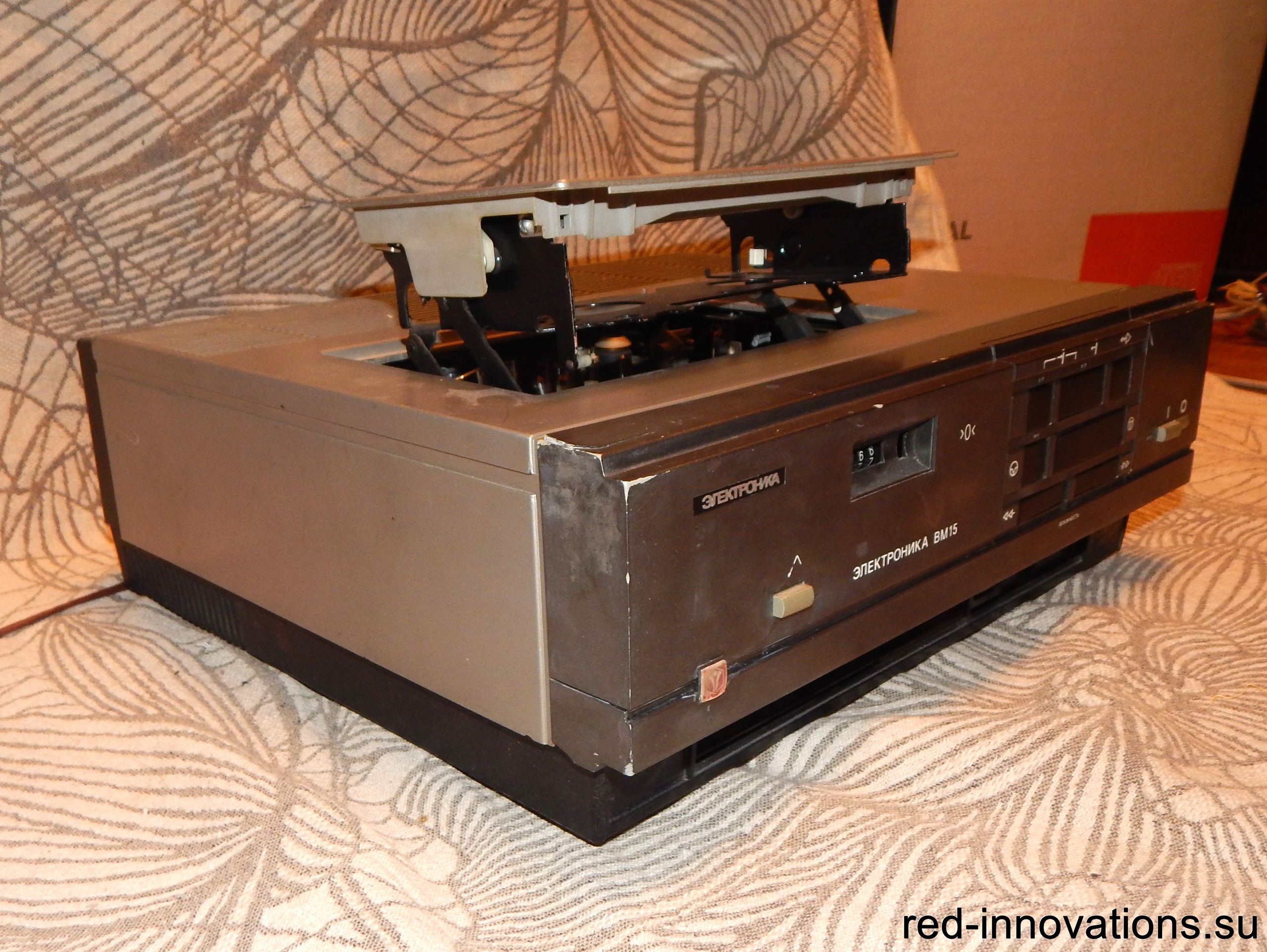

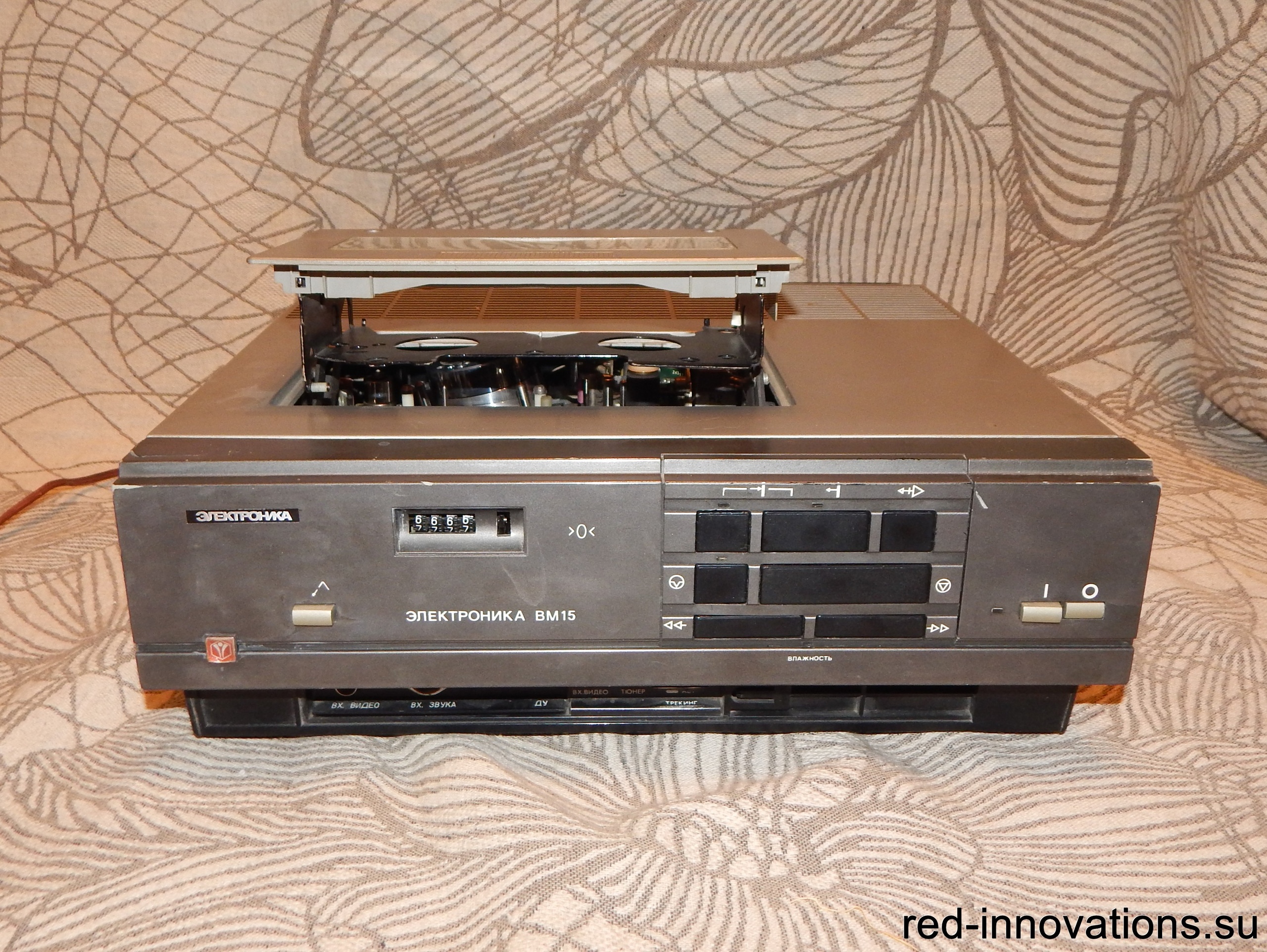

Вид спереди с открытой крышкой

Передняя панель

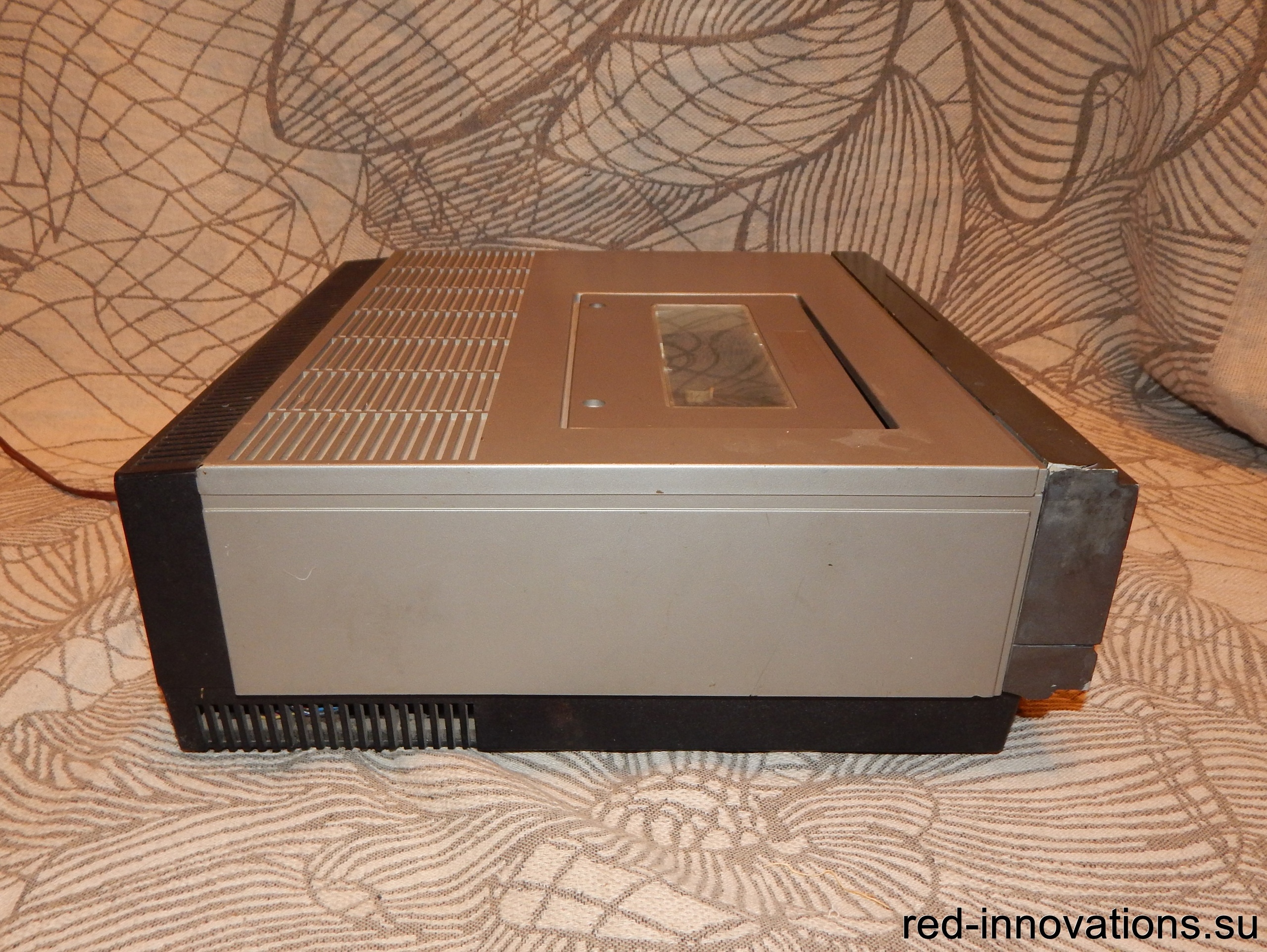

Вид сбоку

Вид сбоку с открытой крышкой

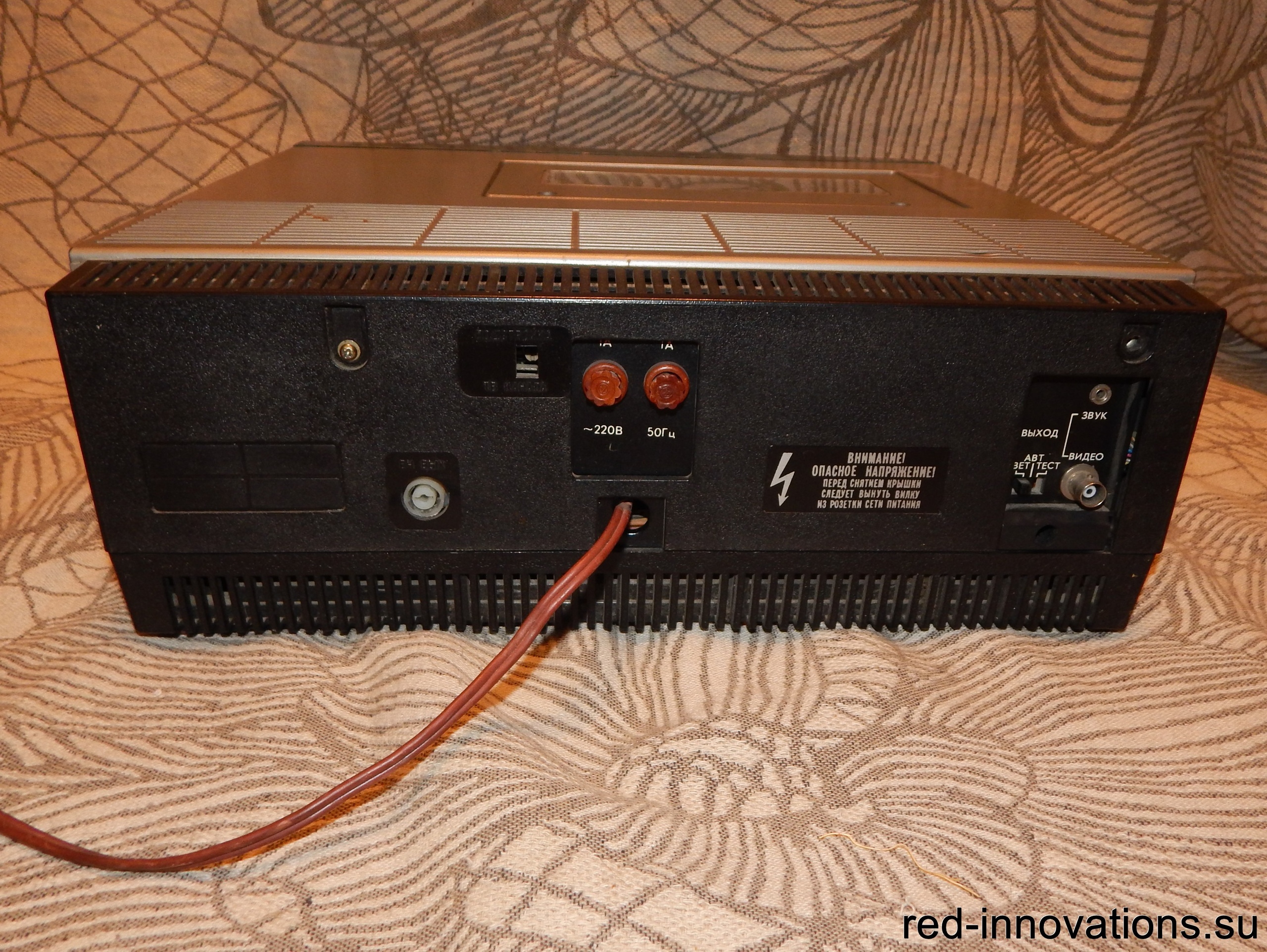

Вид сзади

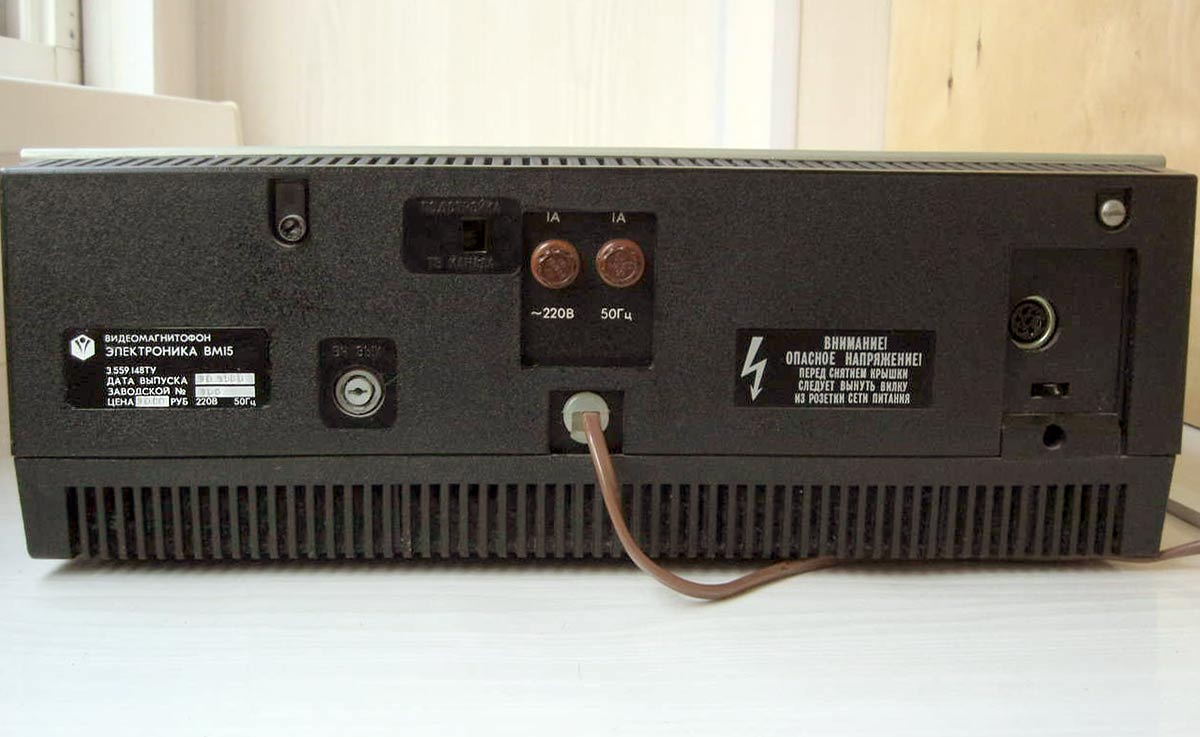

Так выглядит задняя стенка оригинального ВМ-15 (фото Андрея Зуева)

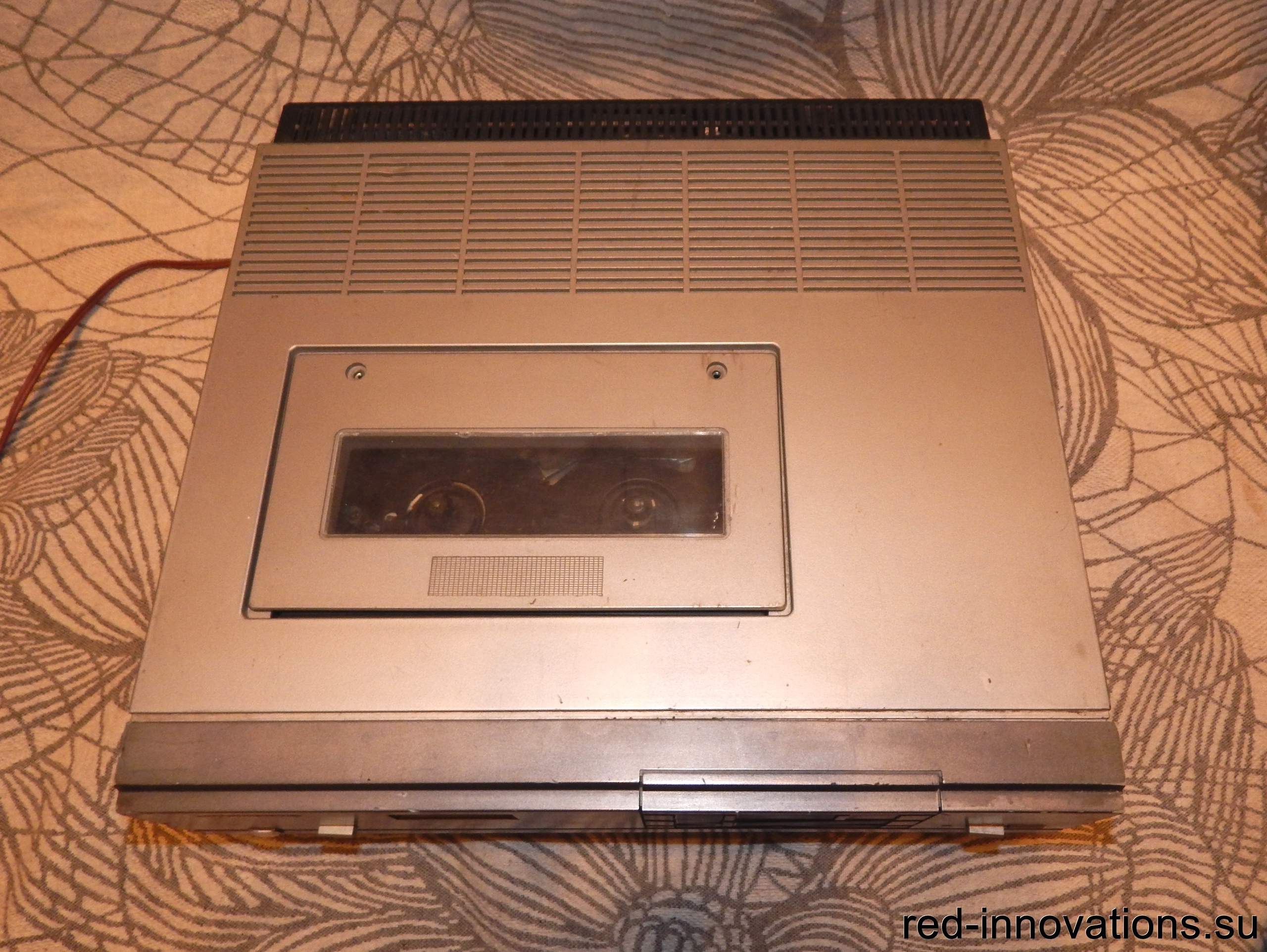

Вид сверху

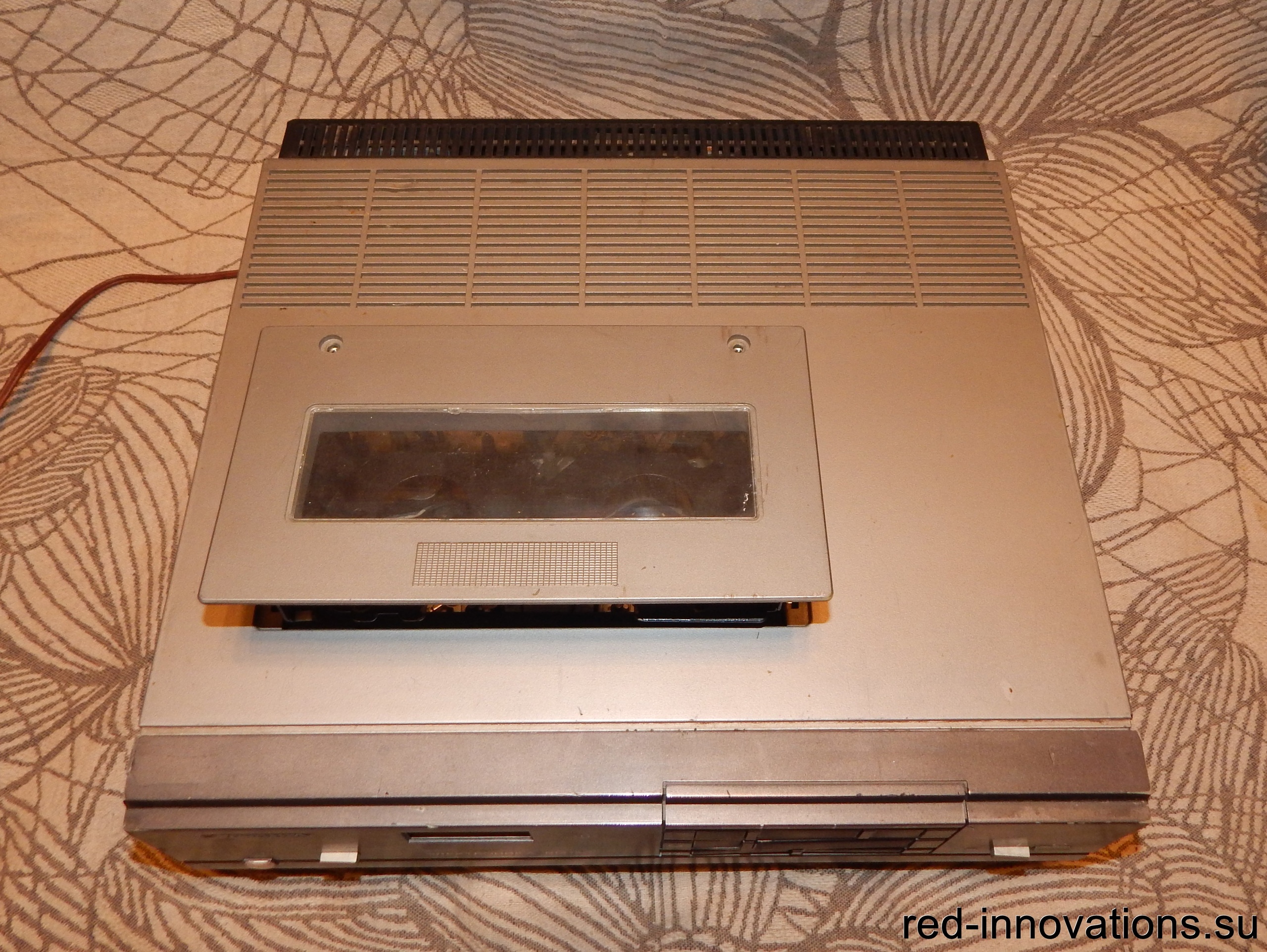

Вид сверху с открытой крышкой

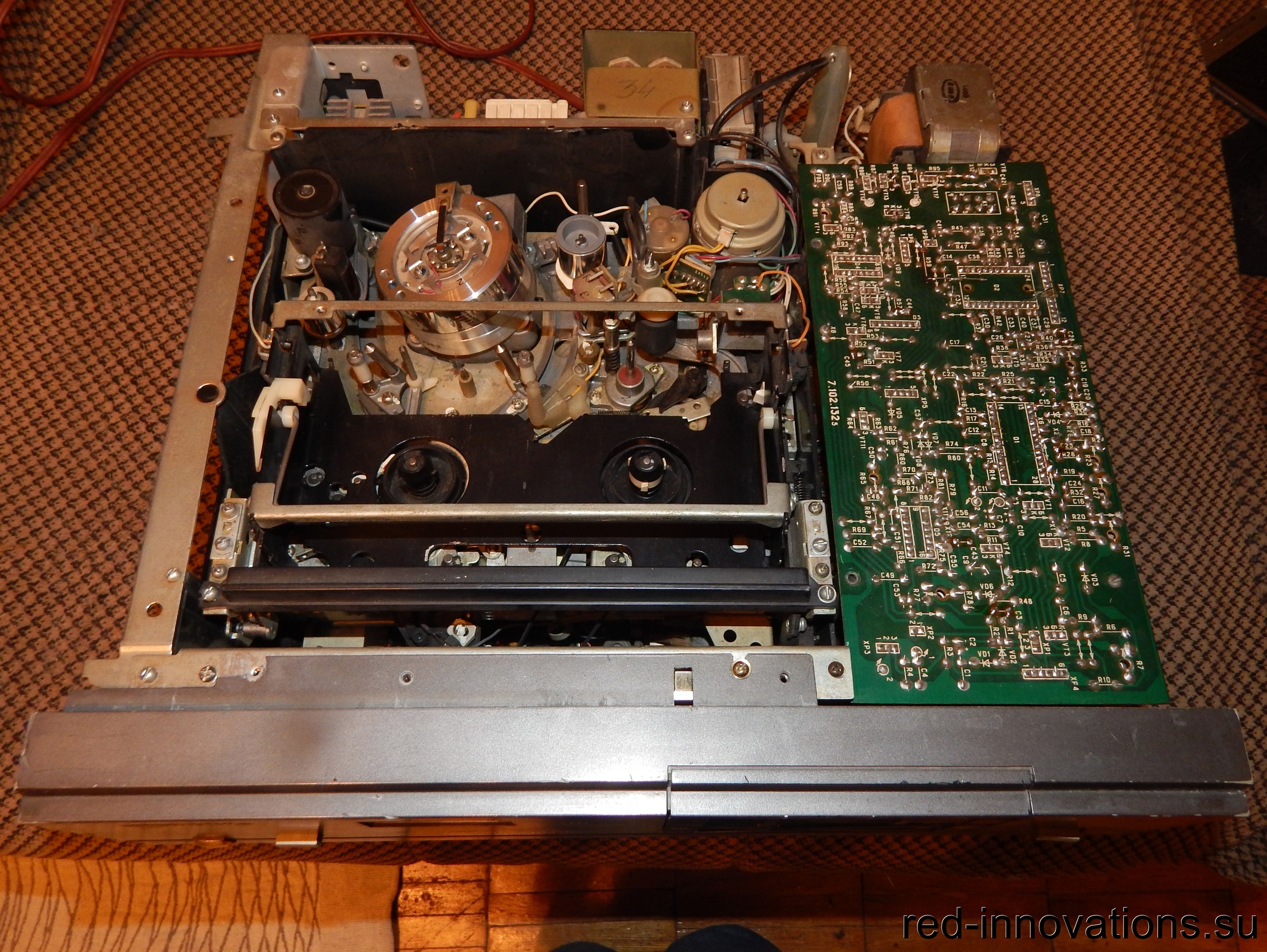

С демонтированным кожухом

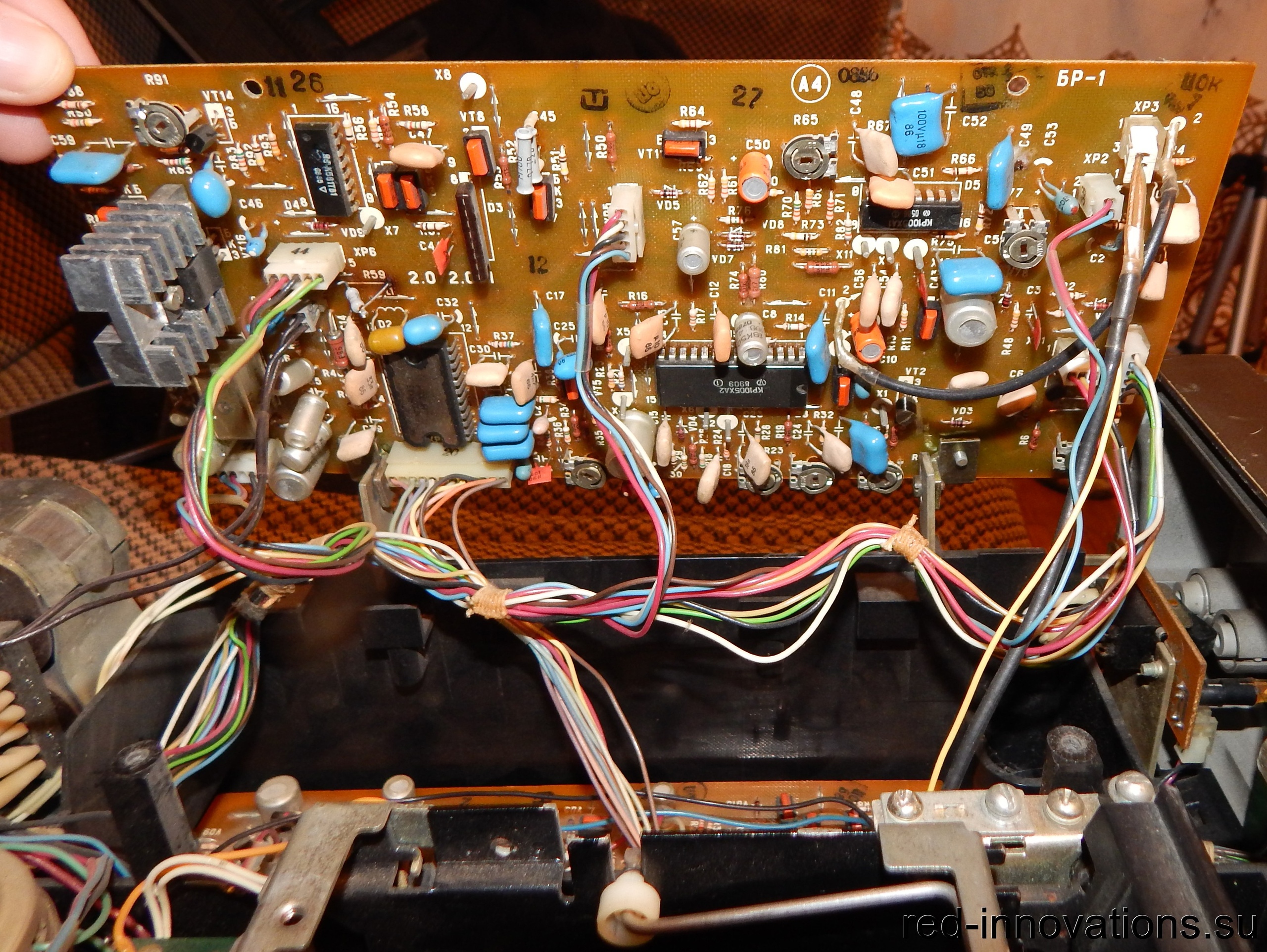

Блок авторегулирования

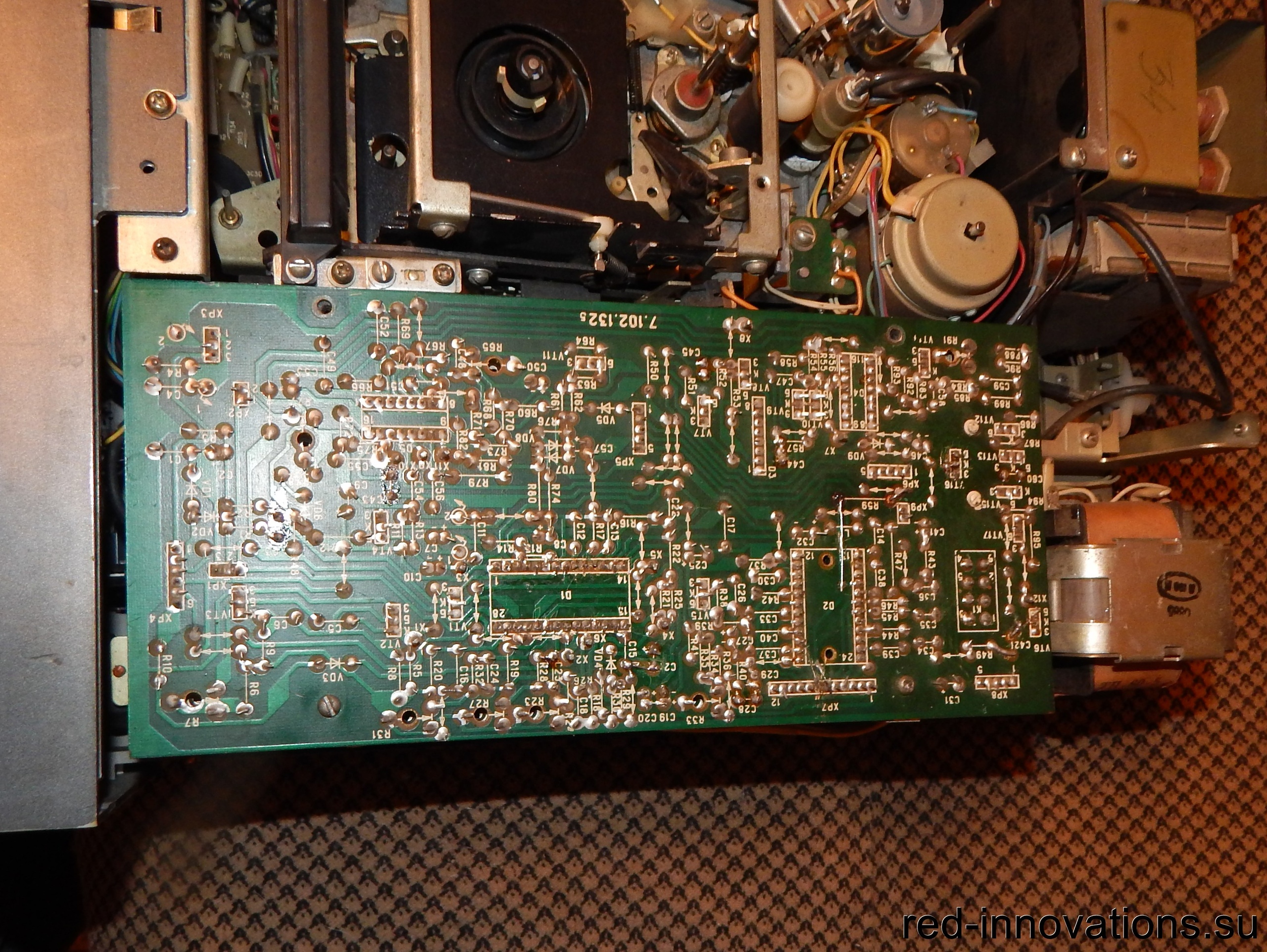

Блок авторегулирования - вид со стороны проводников

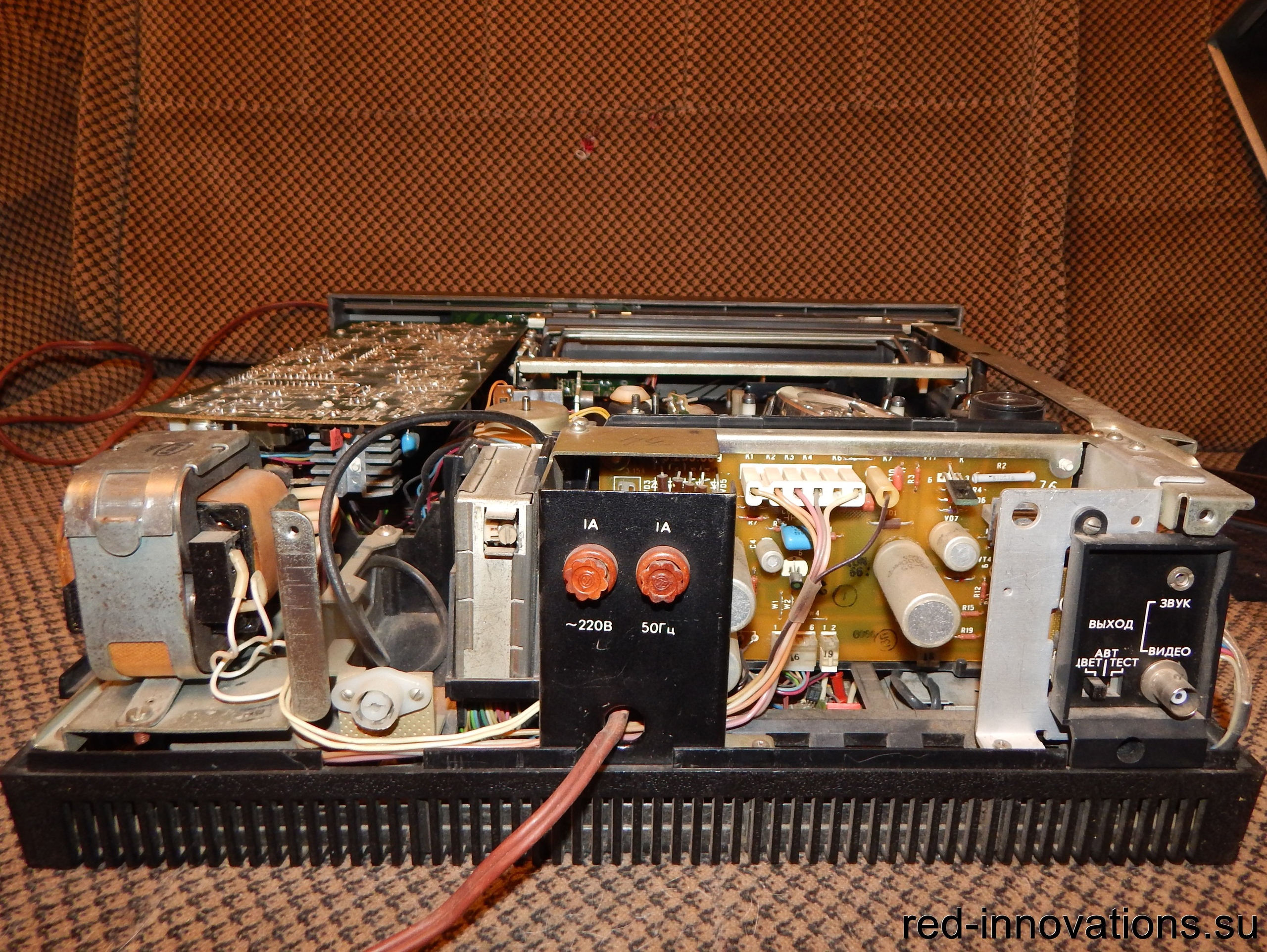

Шасси - вид сзади

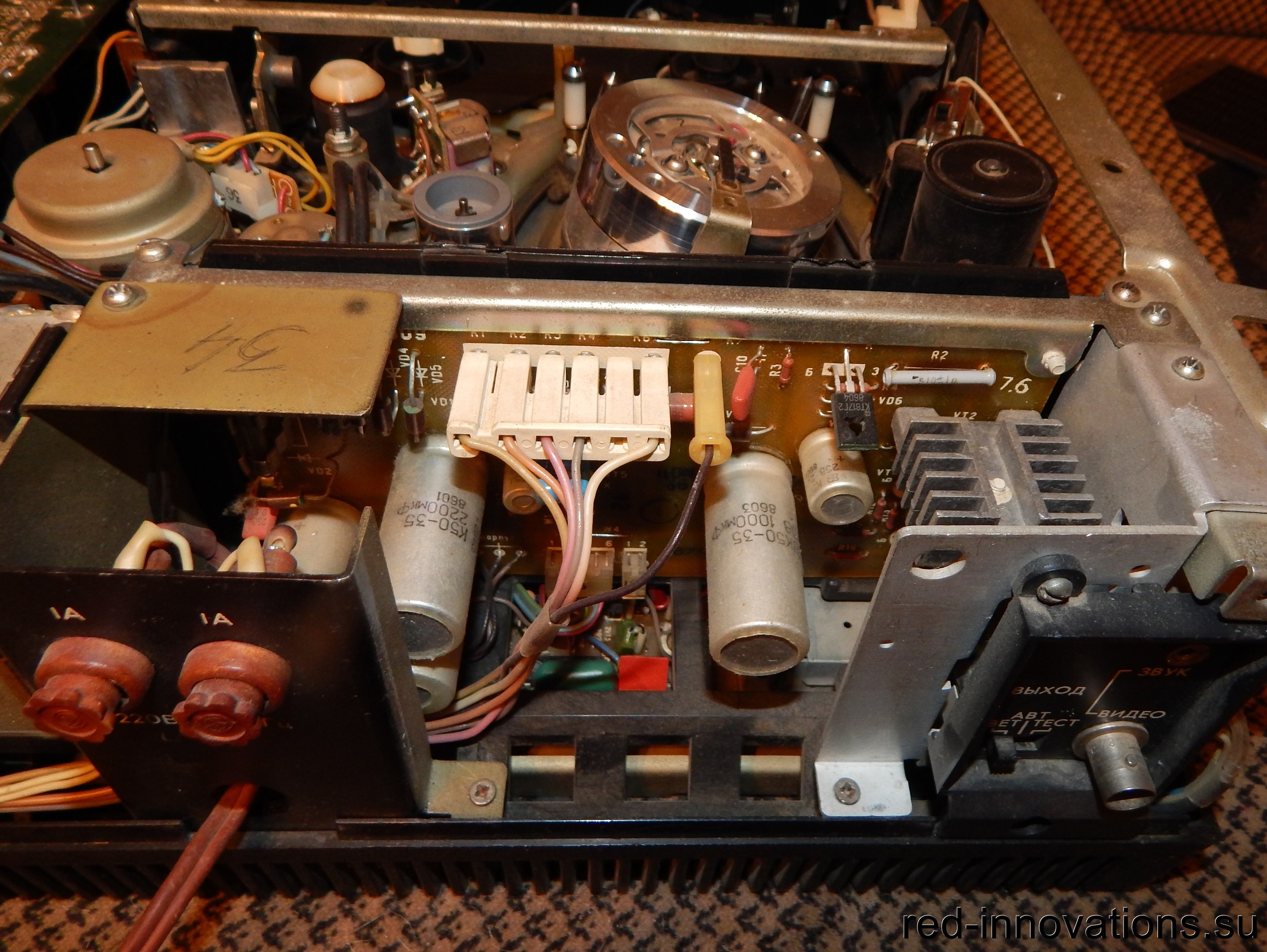

Блок питания

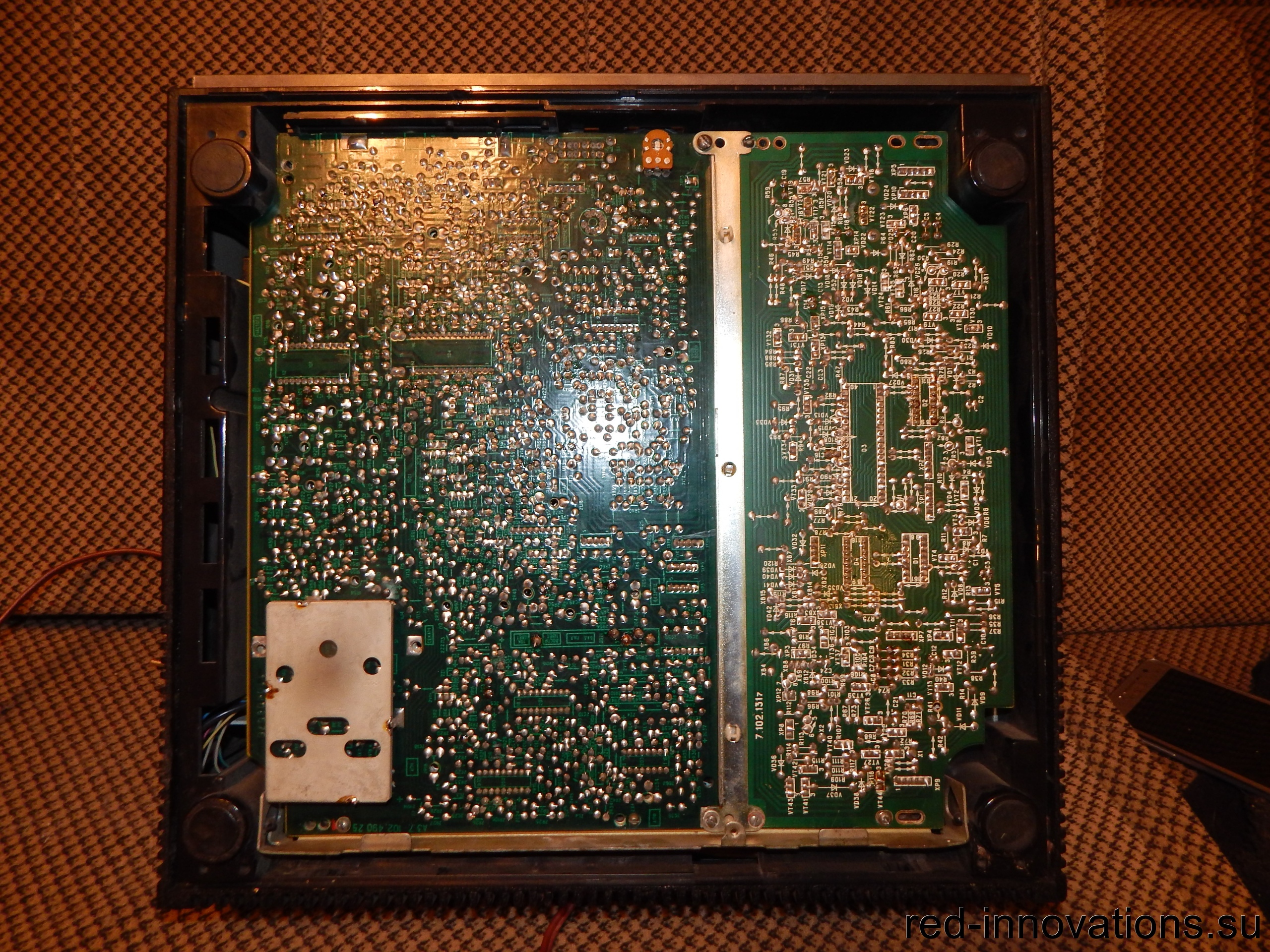

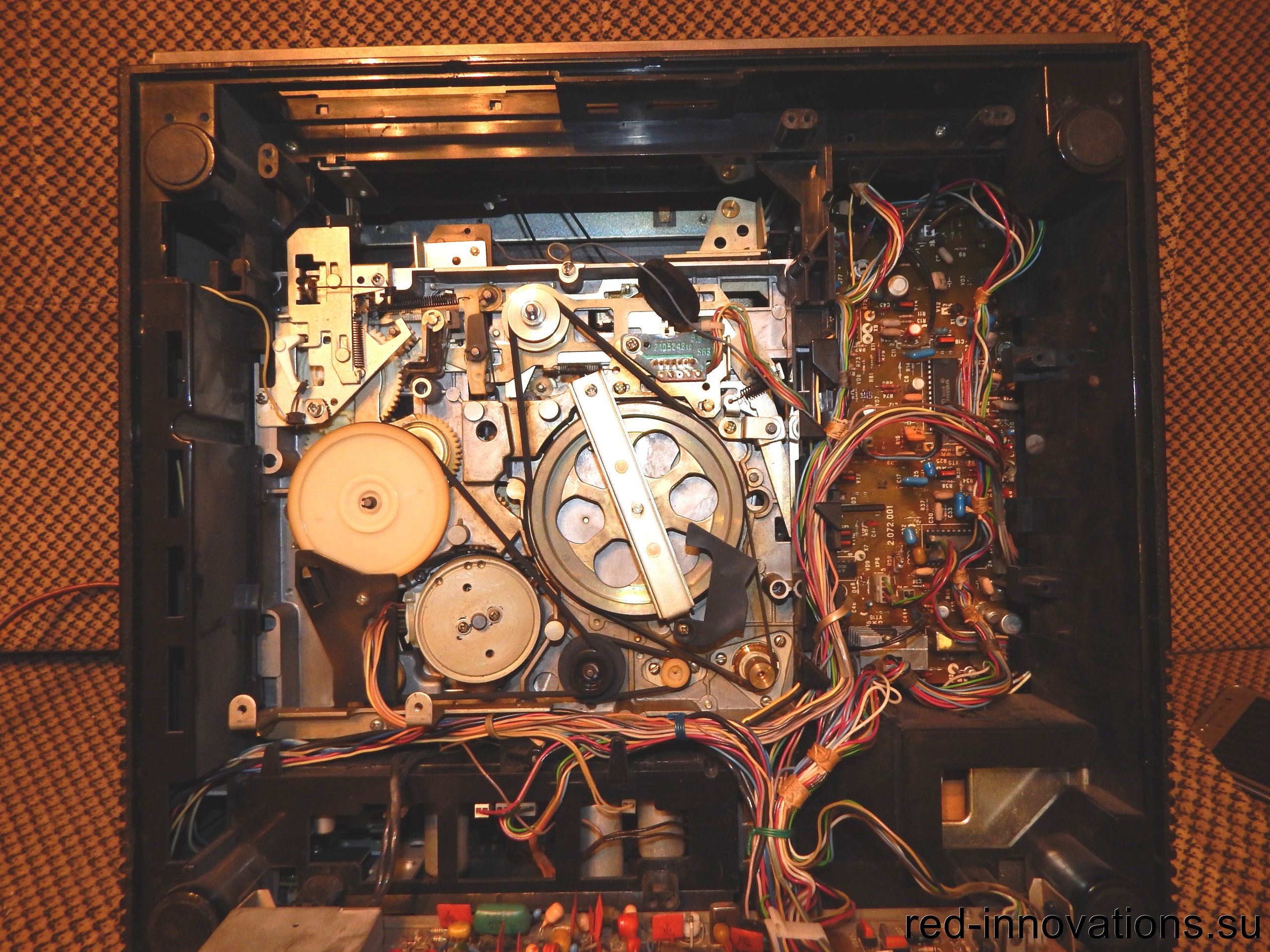

С демонтированной нижней панелью

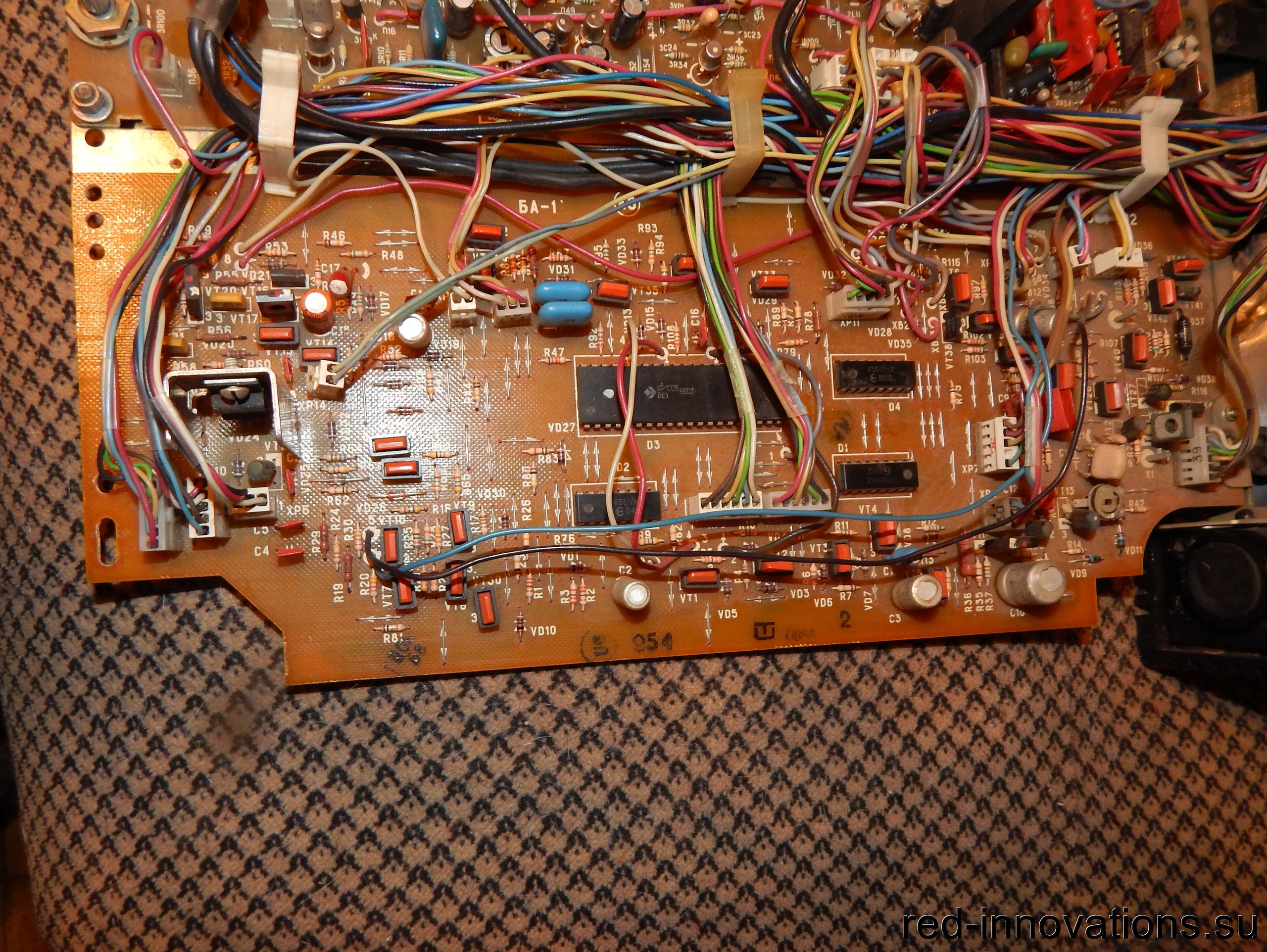

Блок управления

Лентопротяжный механизм

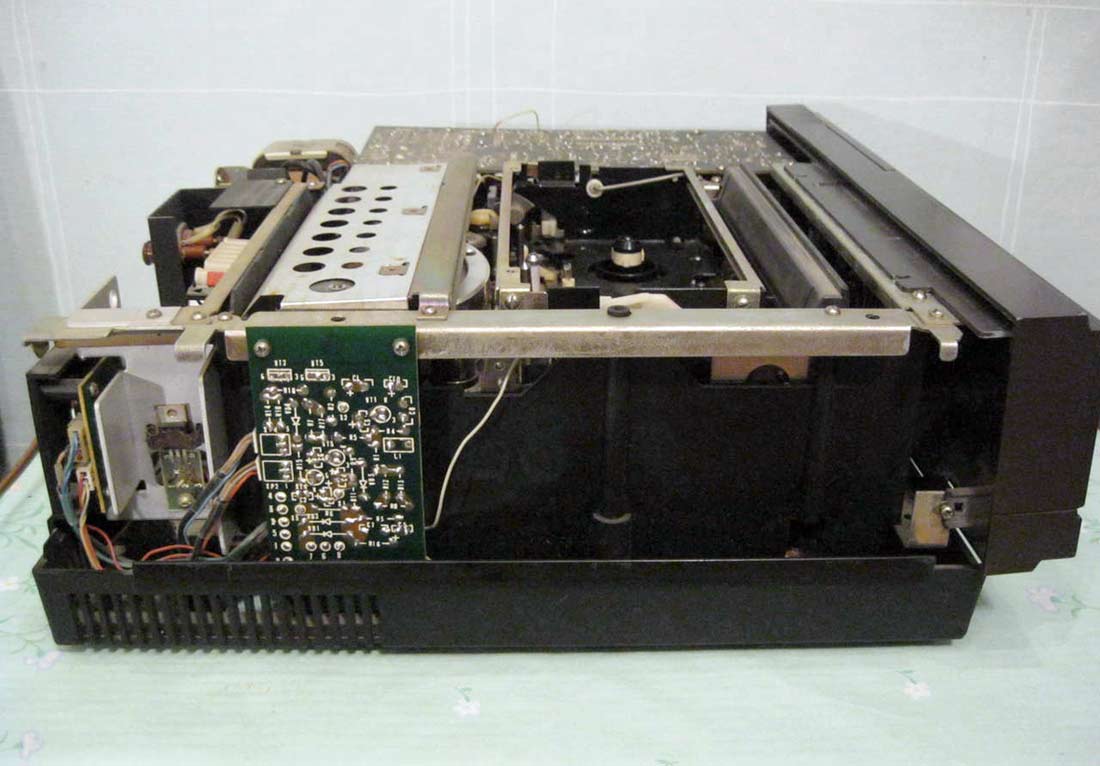

Вид слева на шасси, в кадре плата коммутации входа/выхода, отсутствующая у нашего экземпляра (фото Андрея Зуева)

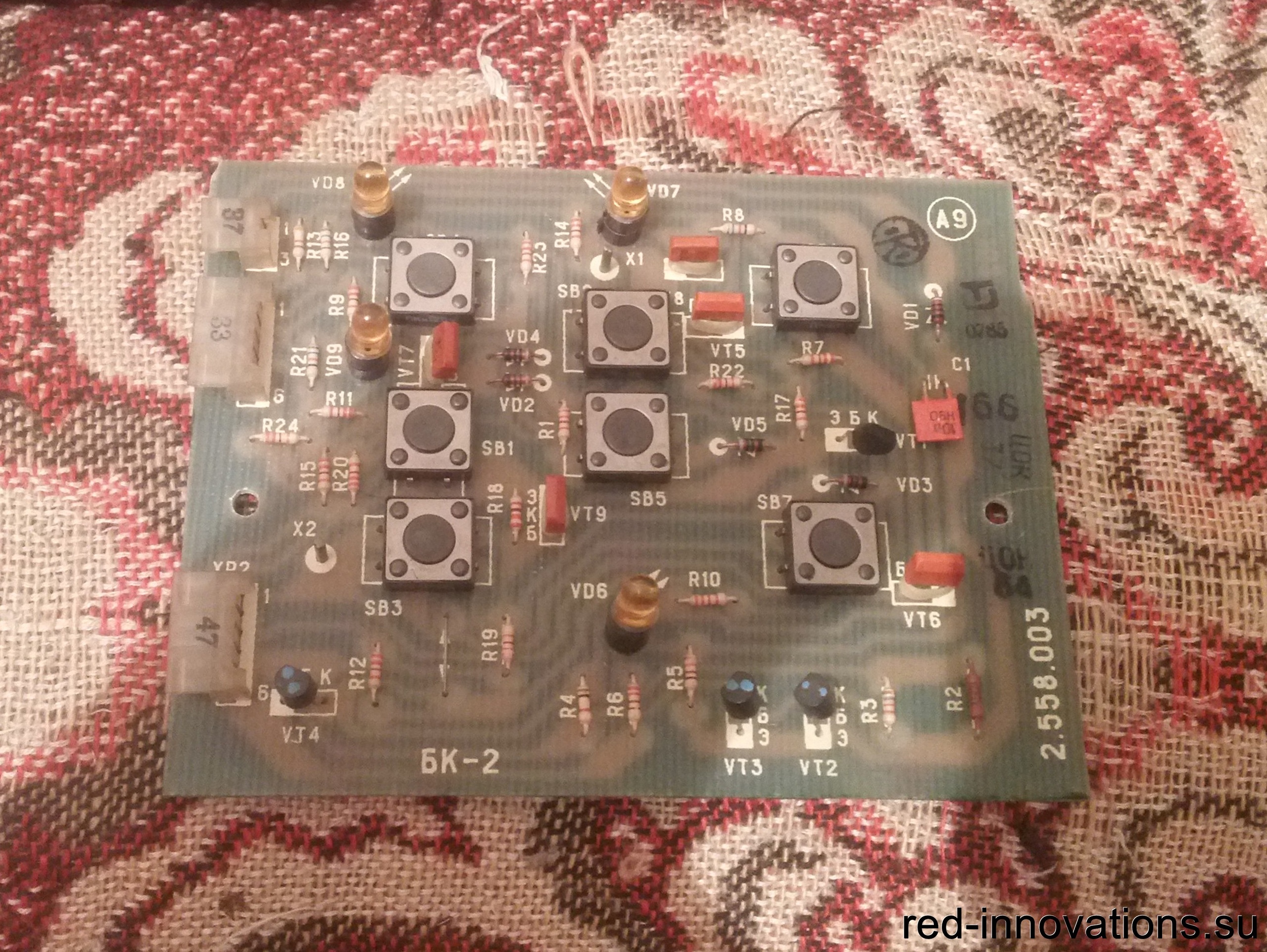

Плата индикации и коммутации
