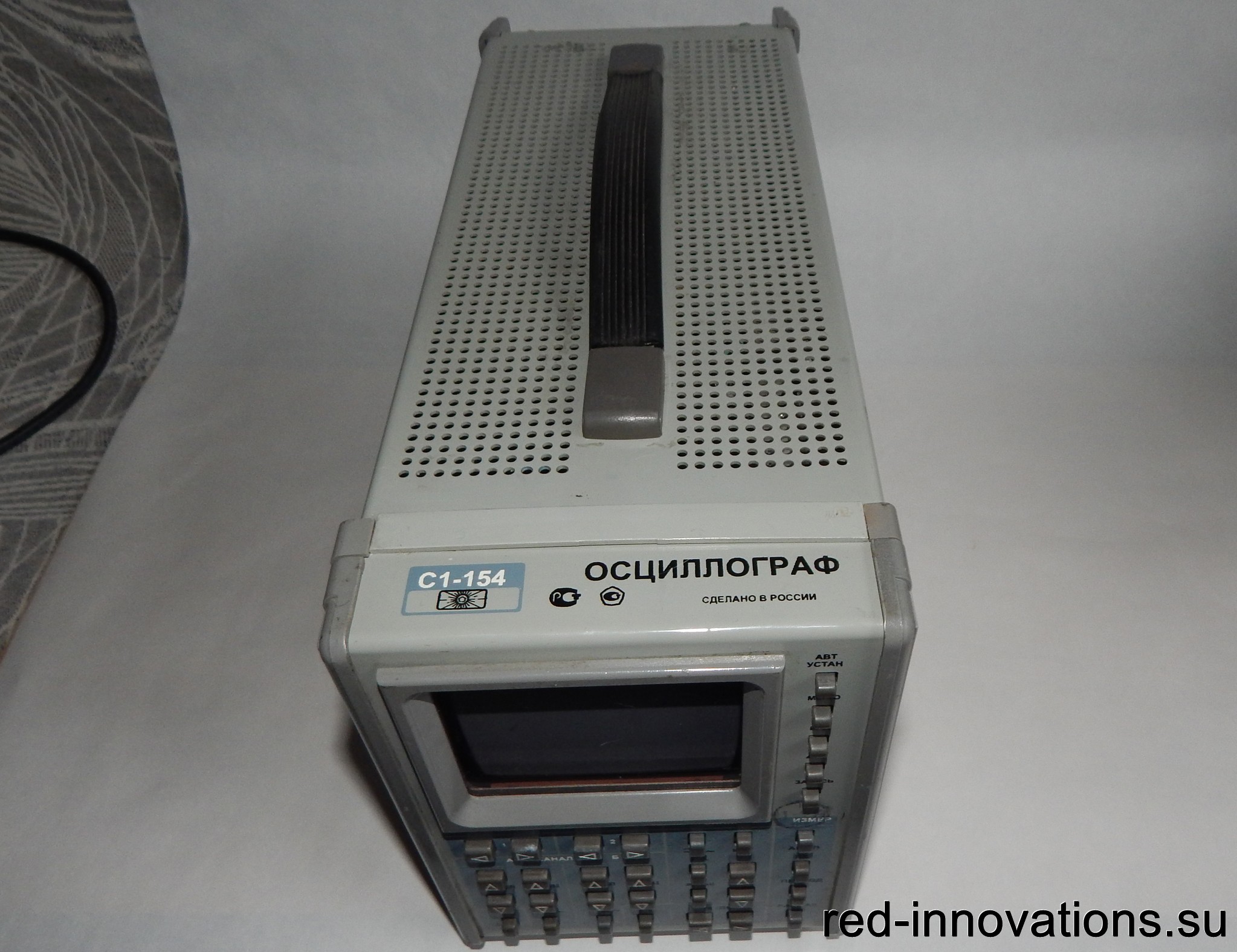

Производитель - Московский завод измерительной аппаратуры. О количестве и периоде выпуска информации нет. В основном, данный прибор поставлялся в структуры Министерства обороны РФ.

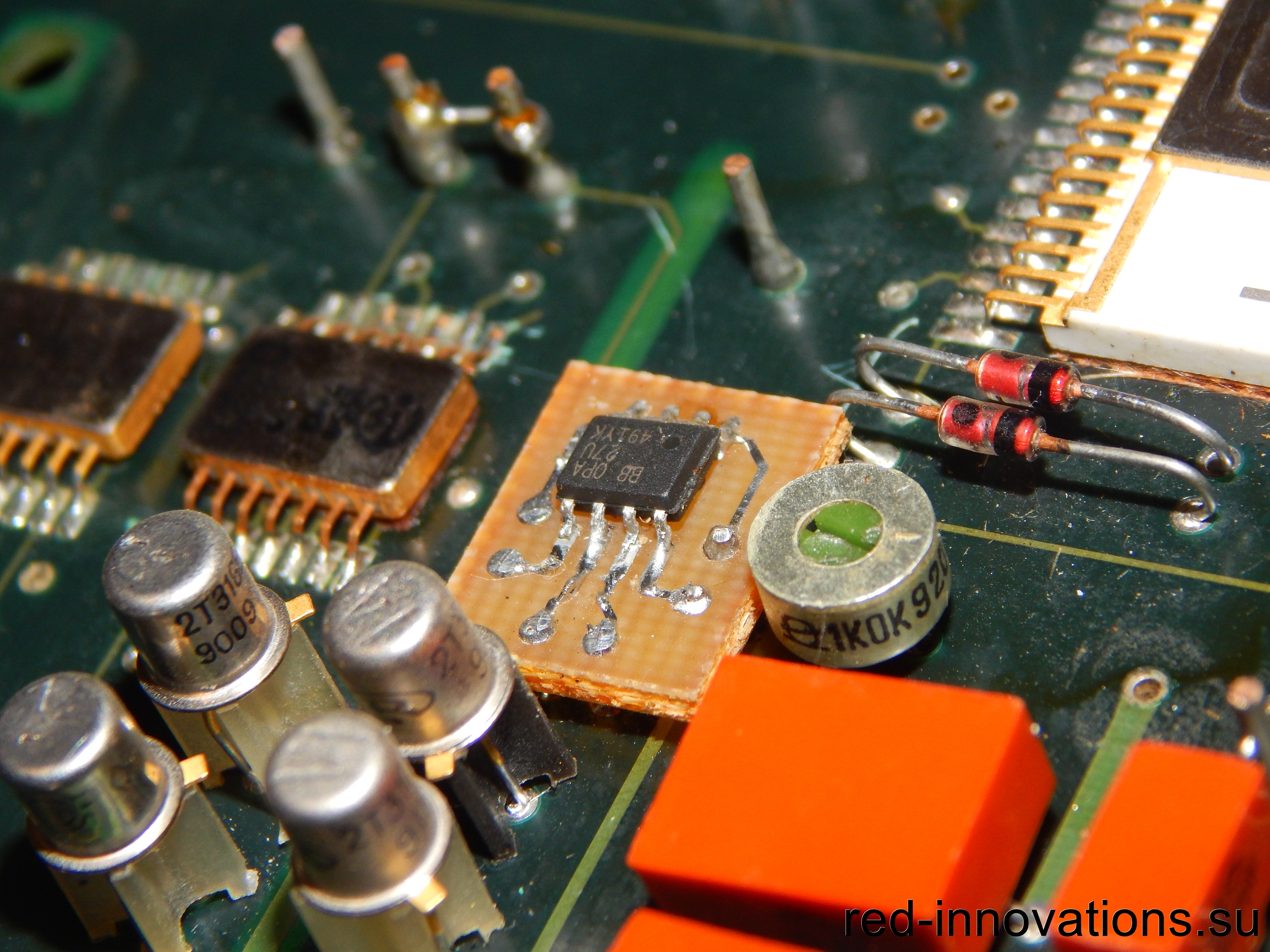

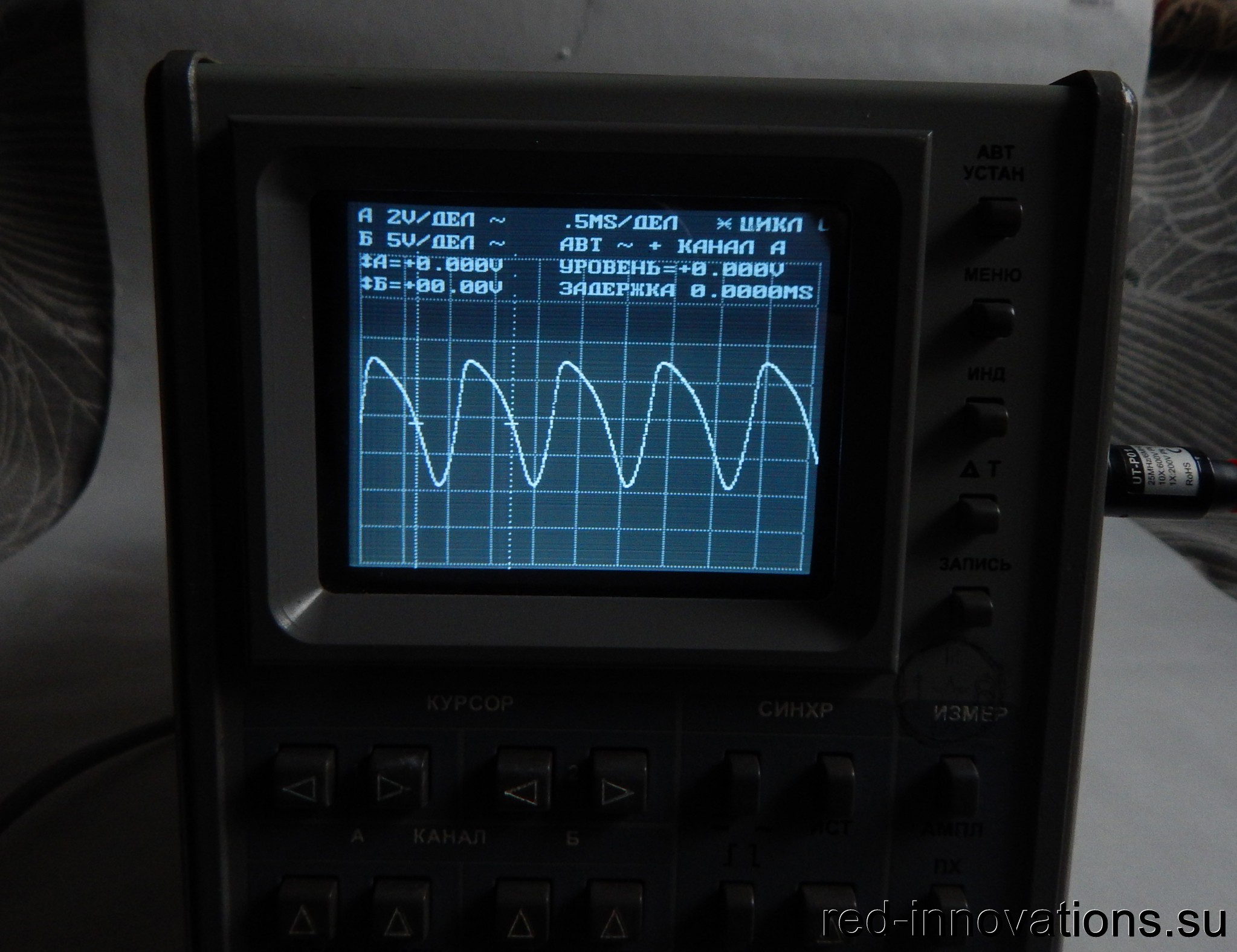

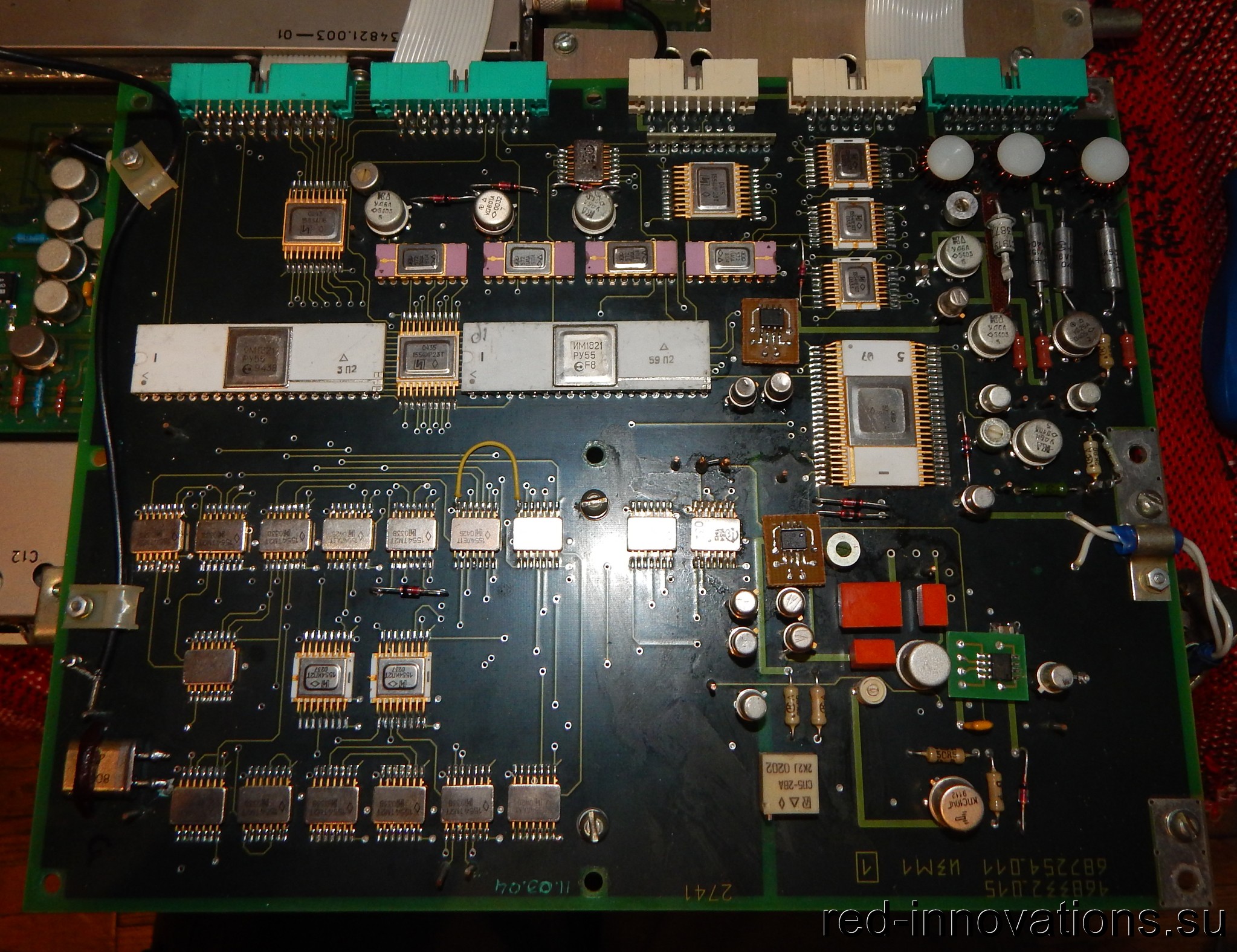

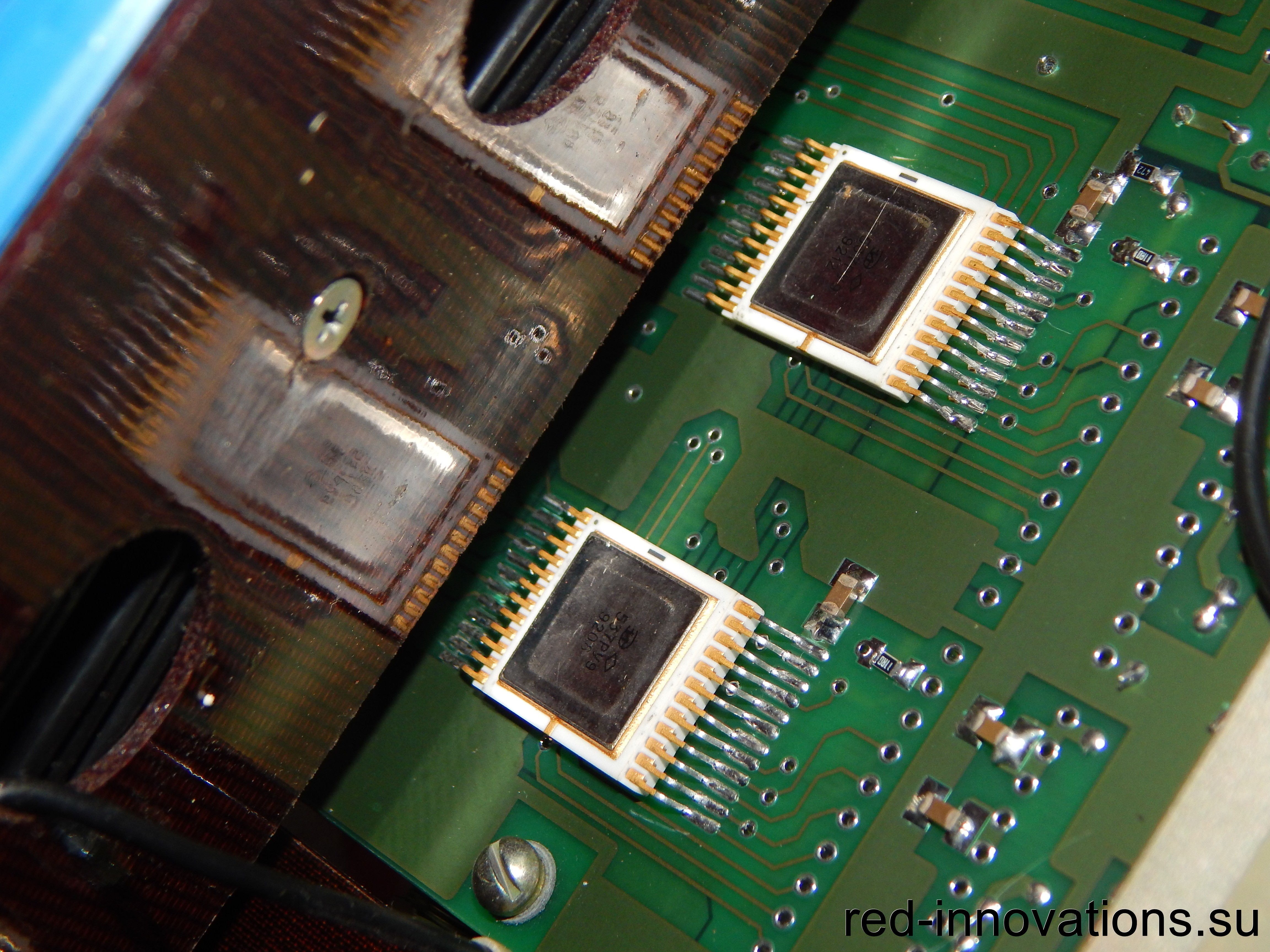

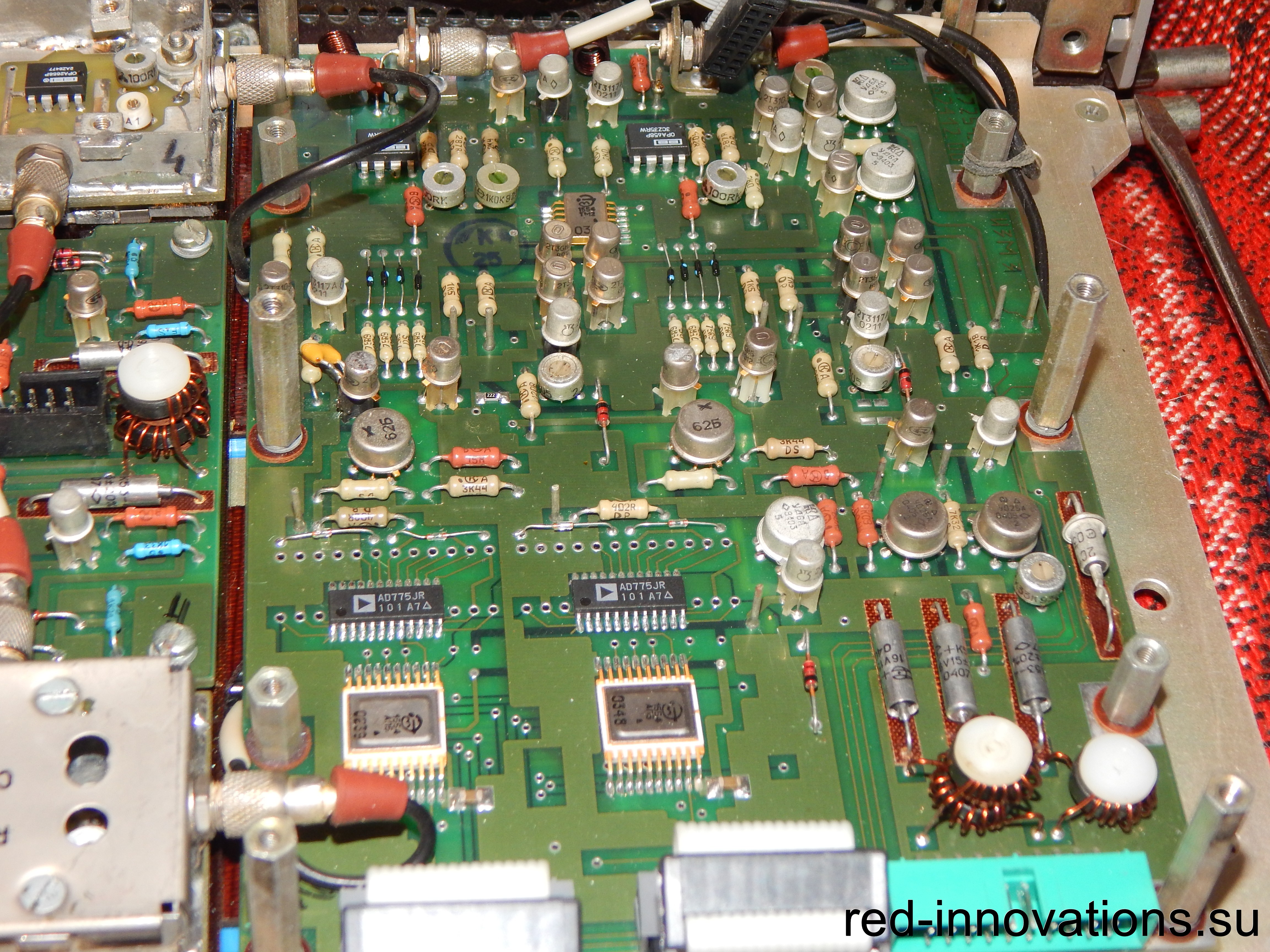

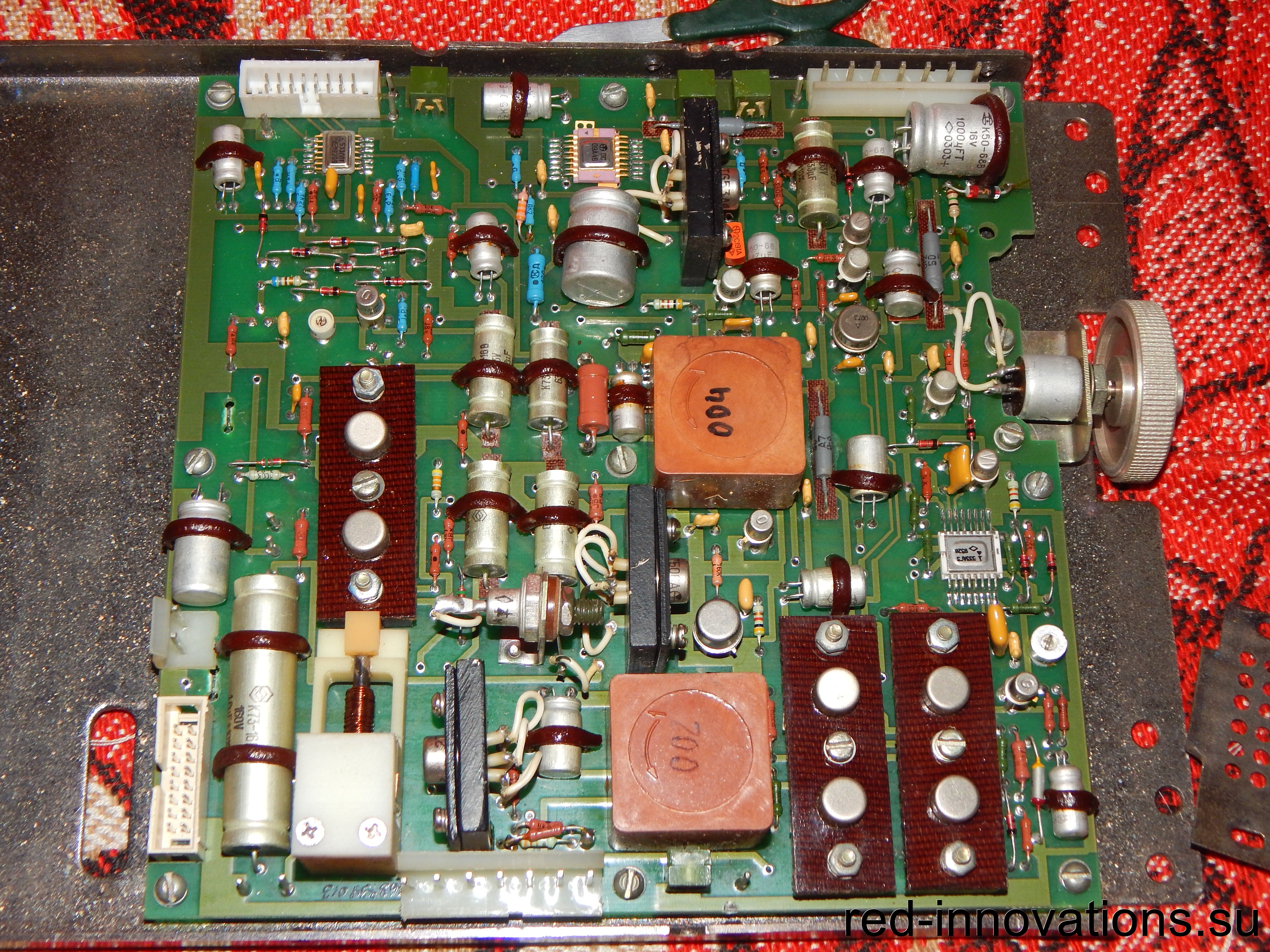

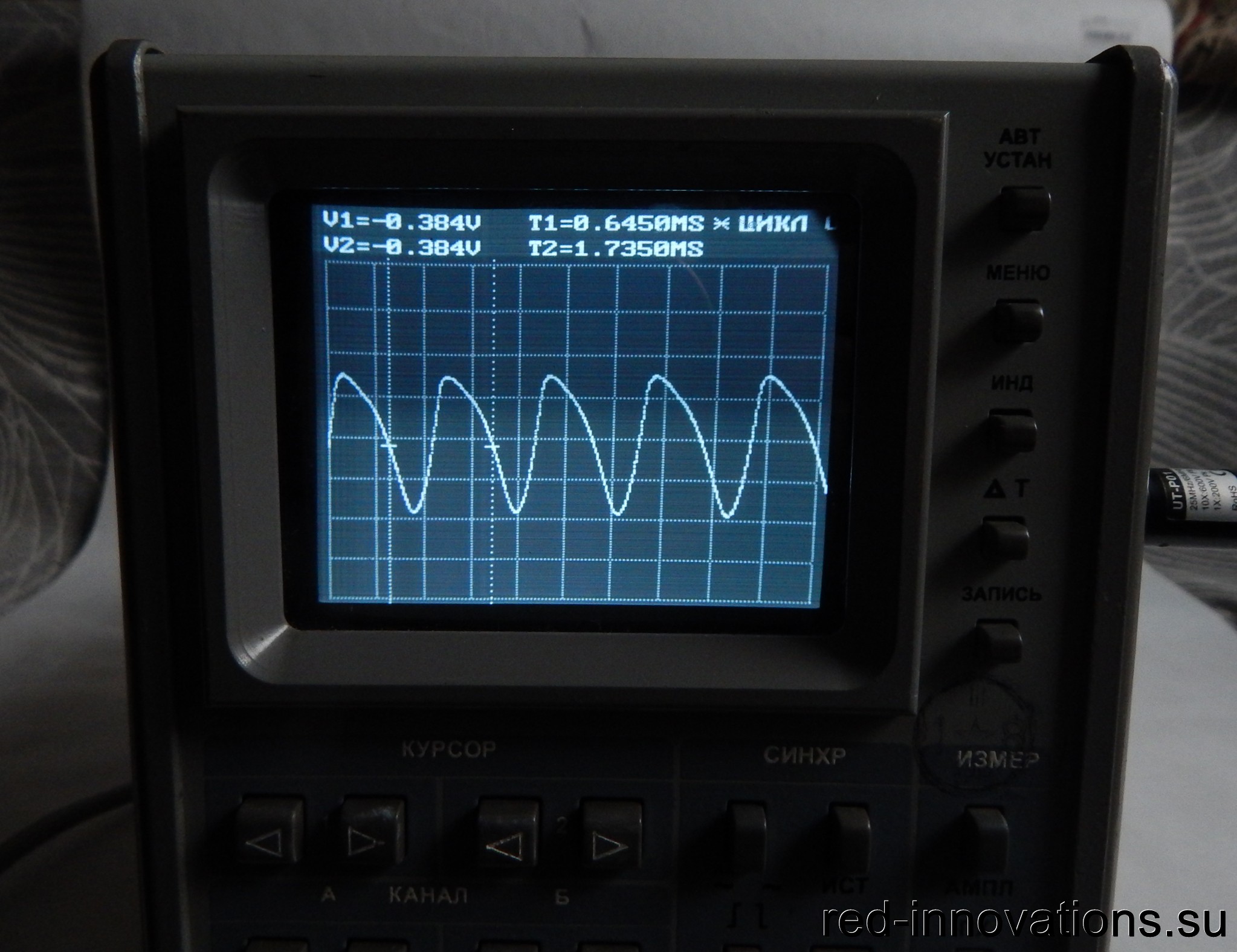

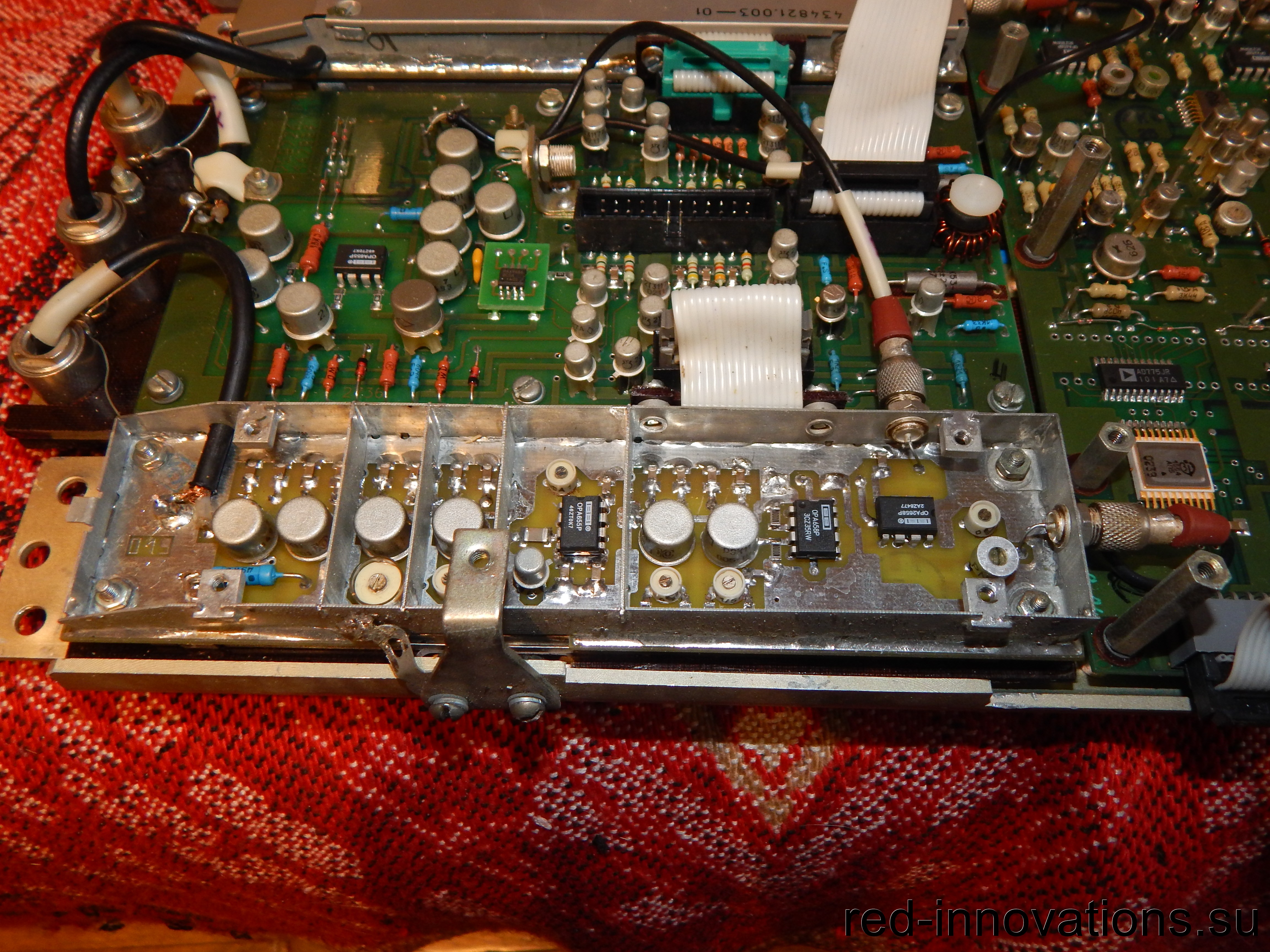

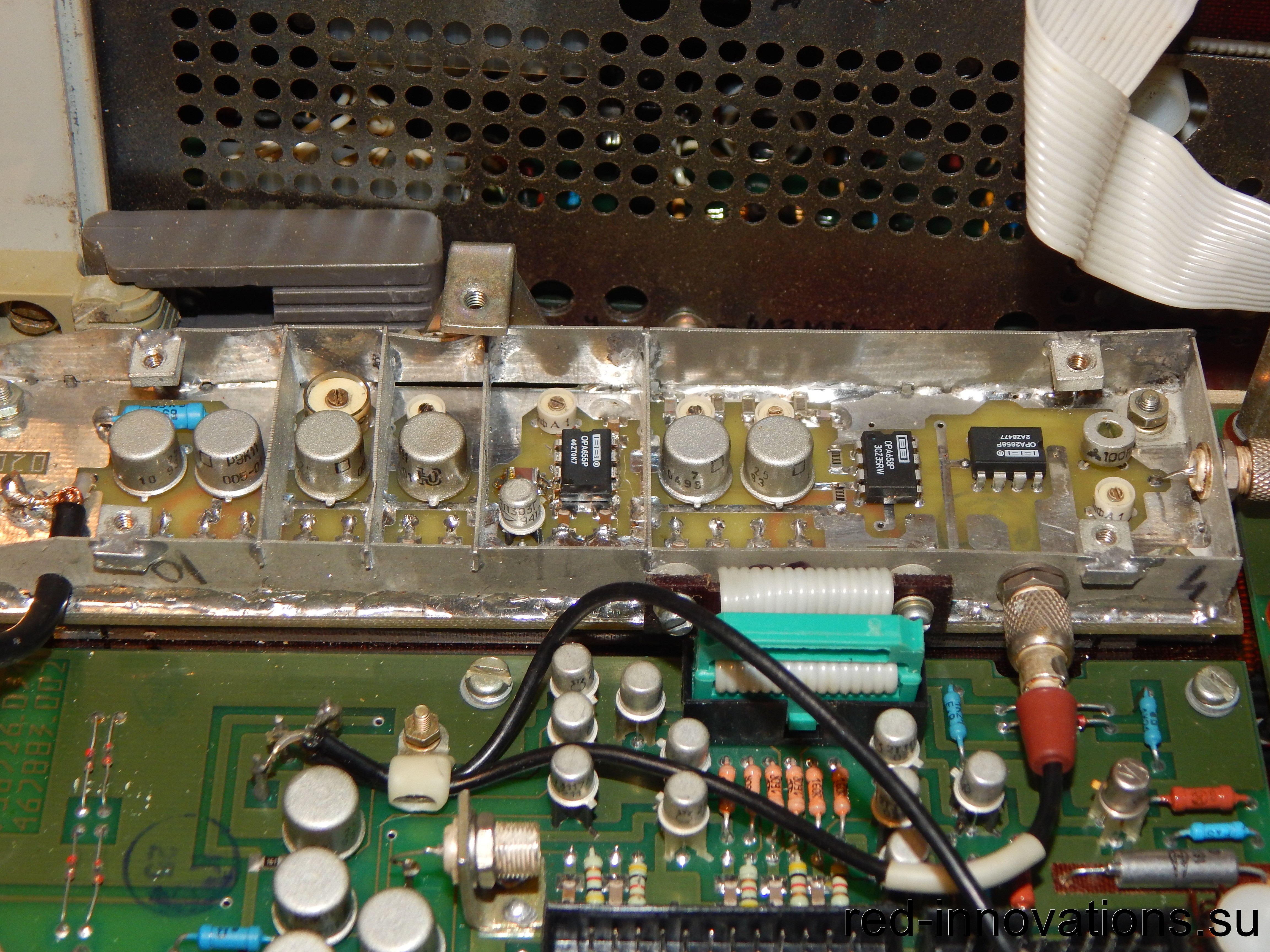

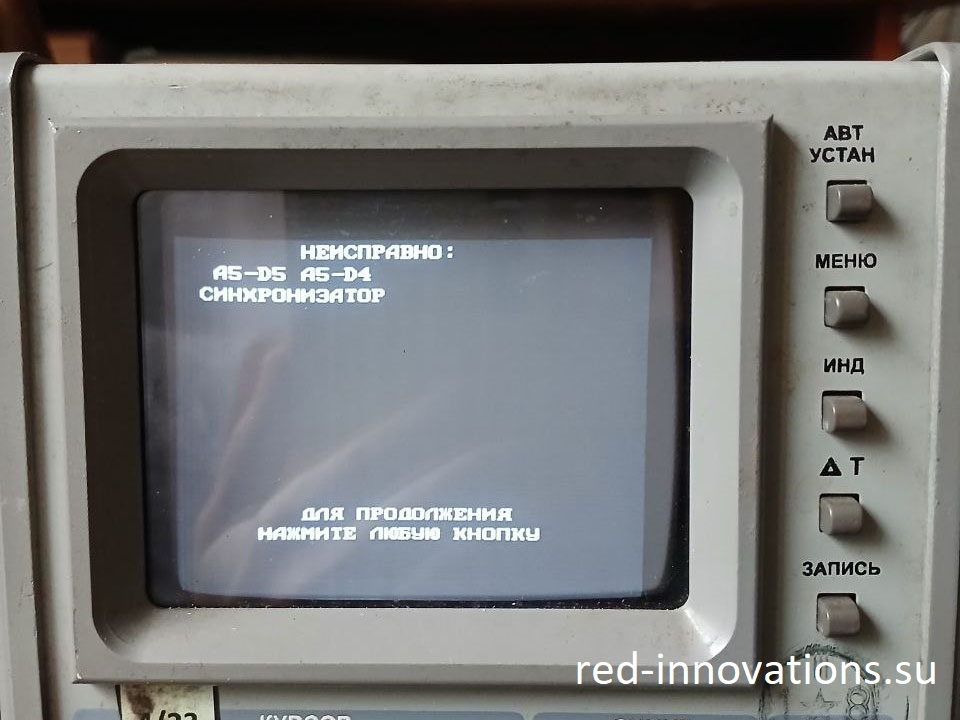

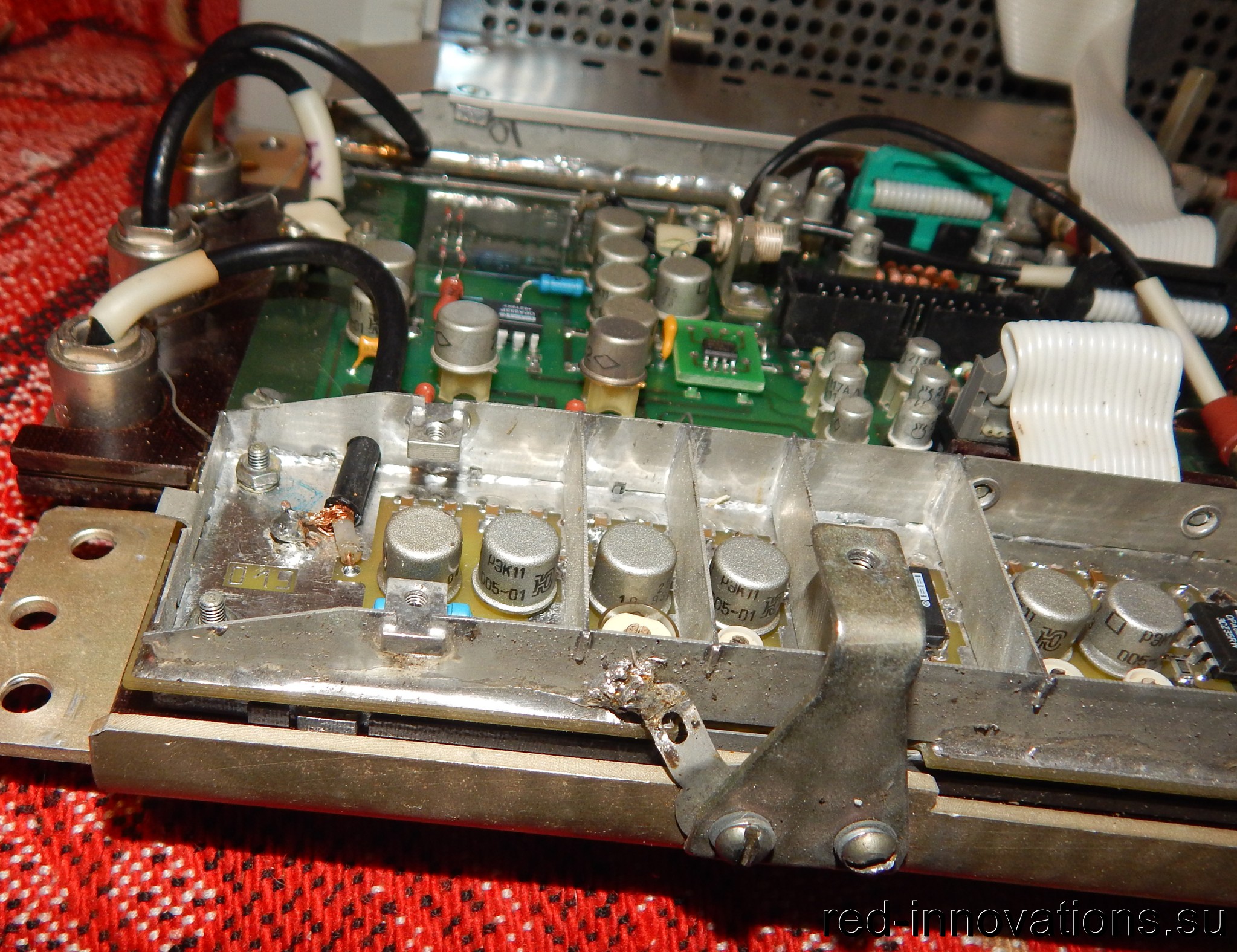

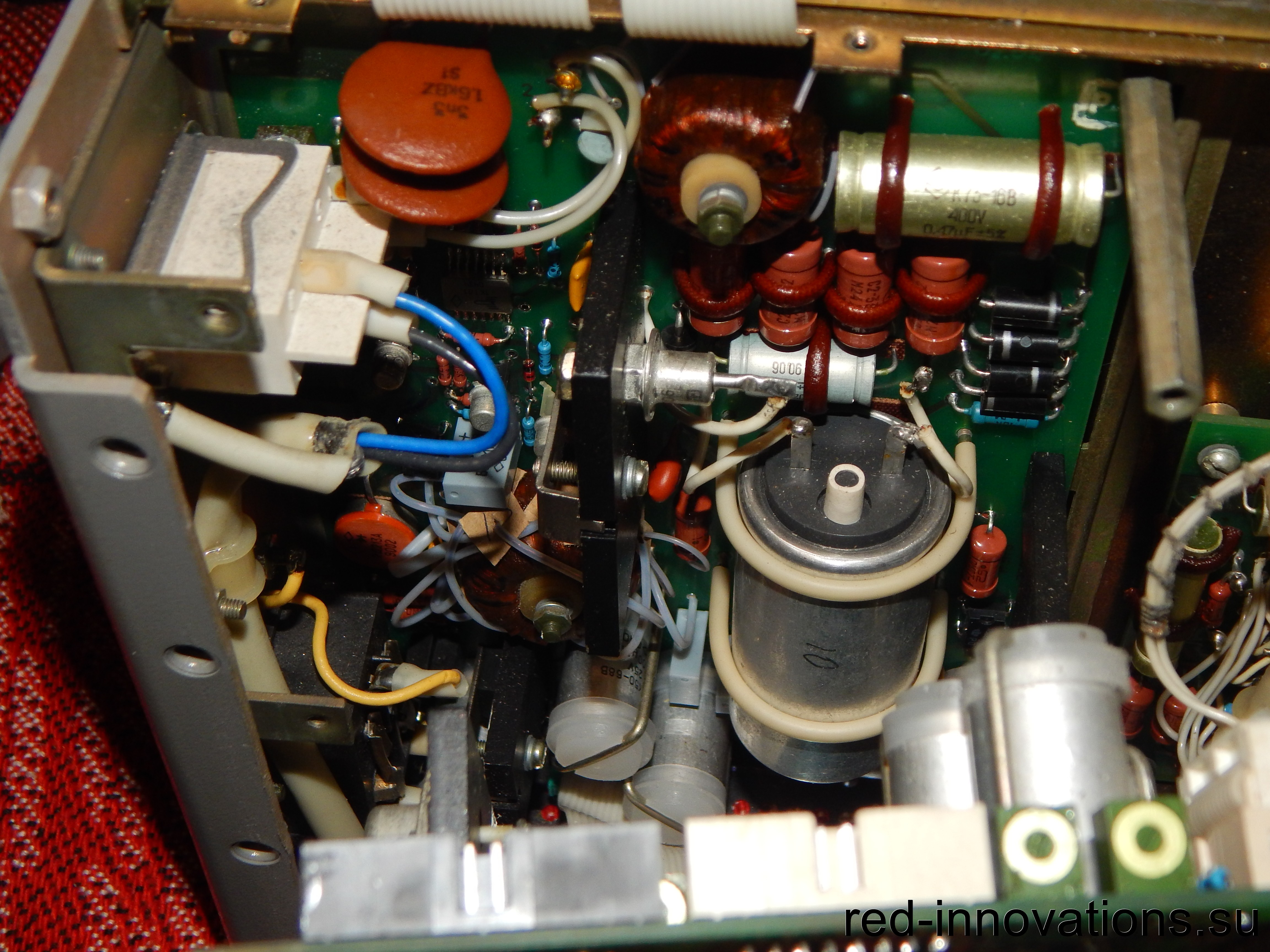

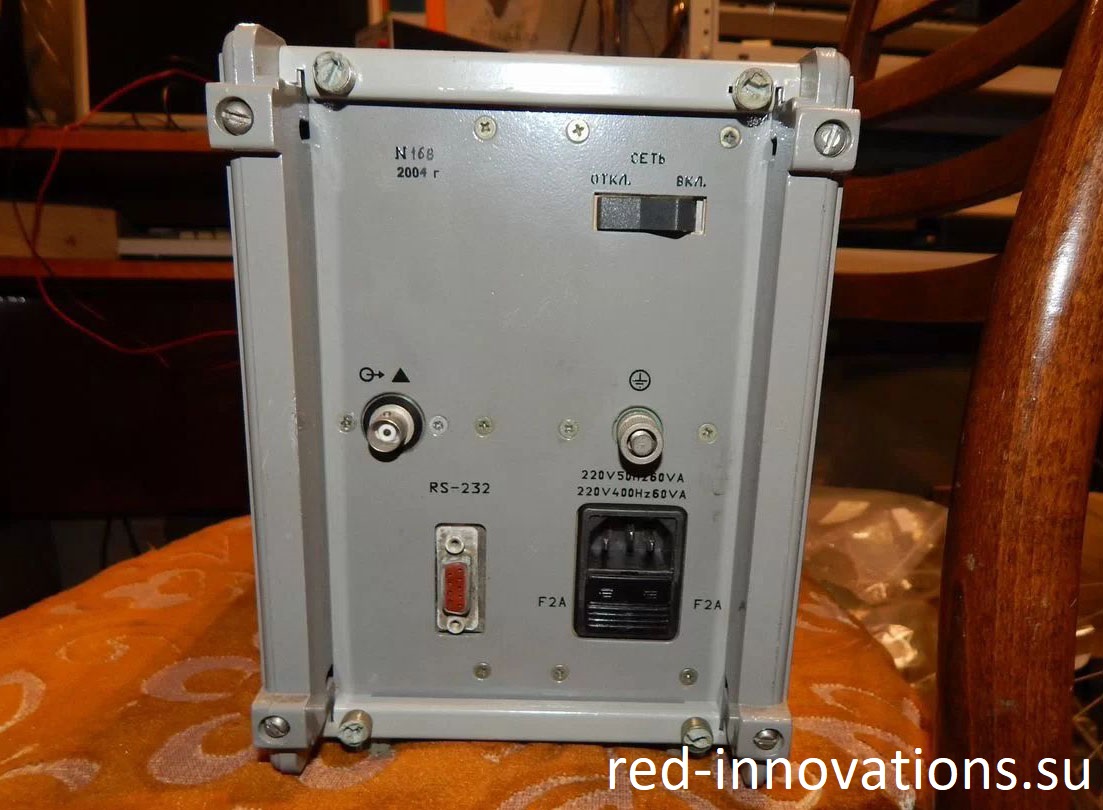

Осциллограф обеспечивал наблюдение и измерение периодических и однократных сигналов частотой до 100 МГц и длительностью от 0,5 мкс. На частотах выше 10 МГц прибор работал в стробоскопическом режиме. На экран выводились такие параметры как амплитуда, размах, длительность периода и напряжение между 10% и 90% амплитуды сигнала, поддерживалась работа с метками, имелась функция усреднения 8, 16 и 32 циклов развёртки. Наблюдаемый сигнал можно было оперативно растянуть по оси Т в 8 раз. Память осциллографа сохраняла 1 ход развёртки. При включении прибора происходила самодиагностика с индикацией неисправностей на дисплее (если таковые имелись). Подключение к компьютеру осуществлялось по интерфейсу RS-232. Блок управления прибора базировался на микроконтроллере КН1830ВЕ31, в блоке преобразования использовались ЦАПы 572ПА1А (4 шт.) и 572ПА2А. Около 70% комплектуцющих отечественного производства, однако часть наиболее технологичных элементов импортные: малошумящие высокочастотные операционные усилители во входных цепях, АЦП AD775JR. Питание прибора осуществлялось от сети переменного тока напряжением 220 Вольт и частотой 50/400 Гц, потребляемая мощность составляла не более 60 ВА, вес - 9 кг.
Принадлежащий нашему музею прибор полностью исправен. Выпущен в 2004 году.
С1-154 - обзор на нашем канале на YouTube
