Дисковый оптический видеопроигрыватель "Амфитон ВП-201"

Н
А
В
Е
Р
Х

Видеопроигрыватель "Амфитон ВП-201" разработан Львовским ОКБ радиоэлектронной аппаратуры в 1988-ом году. Выпускался небольшими партиями в 1989-1991 гг. ярославским заводом "Машприбор", в 1990-1992 гг. - Рязанским государственным приборным заводом (под маркой "Русь ВП-201"), в 1991-1992 гг. - Ижевским механическим заводом. В Ярославле было произведено несколько сотен аппаратов; в инструкциях ко всем известным экземплярам стоит штамп "ОПЫТНЫЙ ОБРАЗЕЦ". С ижевского же конвейера сошли несколько десятков "Амфитонов".

Проигрыватель оснащался устройством дистанционного управления. Поддерживались видеодиски стандарта СЕКАМ с режимами вращения CAV и CLV, с аналоговой звуковой дорожкой. Имелись 12 опций, облегчающих поиск информации на диске: воспроизведение вперёд и назад с нормальной скоростью, вперёд и назад в замедленном и ускоренном режиме (уровень замедления или ускорения можно было настраивать), покадровое воспроизведение в ту и другою сторону, сканирование видеодиска в прямом или обратном направлении, режим стоп-кадра, поиск кадра или части видеозаписи по номеру. Имелось экранное меню, как в современных DVD-плеерах. Аудиовыход проигрывателя был стереофоническим. Управление осуществляломь при помощи микроЭВМ на процессоре КР580ВМ80А. Модули управления строились на БИС, в том числе заказных, произведённых специально под данную модель. Лазер применялся гелий-неоновый модели ИЛГН-216 (он же 3.971.078). Диапазон частот канала звукового сопровождения: 40...20000 Гц. Потребляемая мощность: 60 Вт. Габаритные размеры: 520х362х113 мм. Масса: 10 кг. Элементная база полностью отечественная, за исключением трёх концевиков-микропереключателей "FAEL" (Польша) и микросхемы ПЗУ. В некоторых аппаратах на блоке видеозвукового канала распаяны 2 переключателя П2К, переводящие проигрыватель в режим воспроизведения инверсного видеосигнала. Диски с инверсным сигналом изготавливались для "Руси-501 ВИДЕО". Также в отдельных проигрывателях за заглушкой на нижней панели имеется 11-контактный разъём, ведущий к блоку управления. Его предназначение пока установить не удалось.

Нашему музею принадлежат "Амфитоны" ярославского и ижевского производства 1991-ого и 1992-ого годов выпуска соответственно. Восстановление ярославского проигрывателя ожидается. Аппарат из Ижевска сильно пострадал от коррозии и, очевидно, ремонту не подлежит. Запчасти к видеопроигрывателям с фотографий ниже (двигатели, лазеры, фотодиодные матрицы) переданы в дар пользователем slawatv (г. Северск).

Обзор на нашем канале на YouTube

Фильм о производстве в СССР лазерных видеопроигрывателей

Сюжет из программы "Время" за 07.01.1989 о запуске в производство лазерного видеопроигрывателя "Амфитон ВП 201"

Амфитон ВП 201 - руководство и схема

Амфитон ВП 201 - прошивка ПЗУ

Ярославский "Амфитон" - вид спереди

Ижевский "Амфитон" - вид спереди

Ярославский "Амфитон" - вид спереди

Ярославский "Амфитон" - панель кнопок

Ярославский "Амфитон" - надпись на крышке

Ижевский "Амфитон" - надпись на крышке

Ярославский "Амфитон" с открытой крышкой

Ижевский "Амфитон" с открытой крышкой

Ярославский "Амфитон" с открытой крышкой

Ярославский "Амфитон" - вид сбоку

Ярославский "Амфитон" - вид сзади

Ижевский "Амфитон" - вид сзади

Ярославский "Амфитон" - надписи

Ижевский "Амфитон" - надписи

Ярославский "Амфитон" - с демонтированным верхом

Ижевский "Амфитон" - с демонтированным верхом

Блок видеозвукового канала

Блок микроЭВМ

Блок управления вращением

Блок слежения и фокусировки

Соединительная плата

Платы фотоприёмника

Блок питания и умножитель напряжения

Блок питания

Умножитель напряжения

Умножитель напряжения

Блок фотоприёмника ПДУ с демонтированным экраном

Шпиндель

Электромагнит тормоза

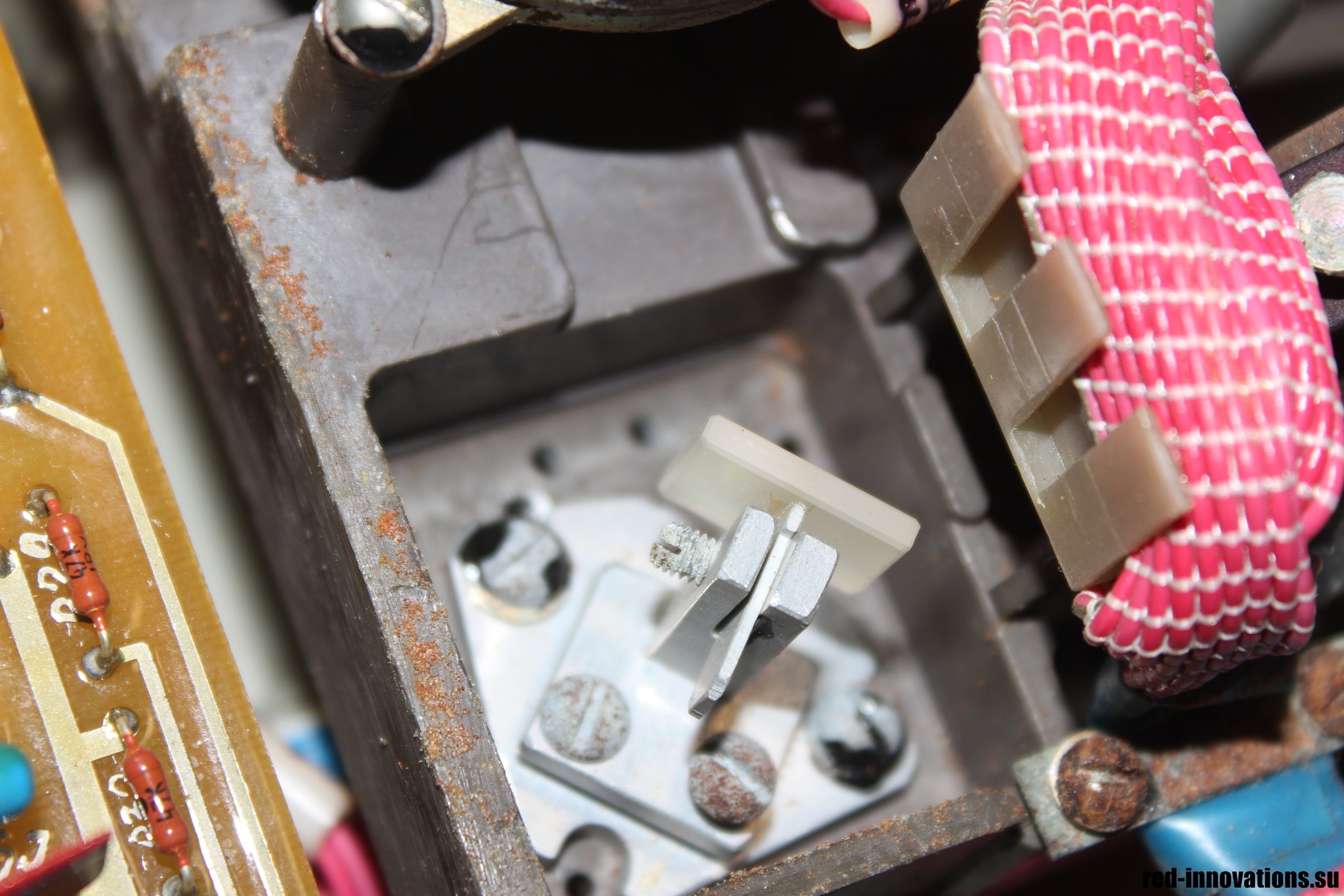

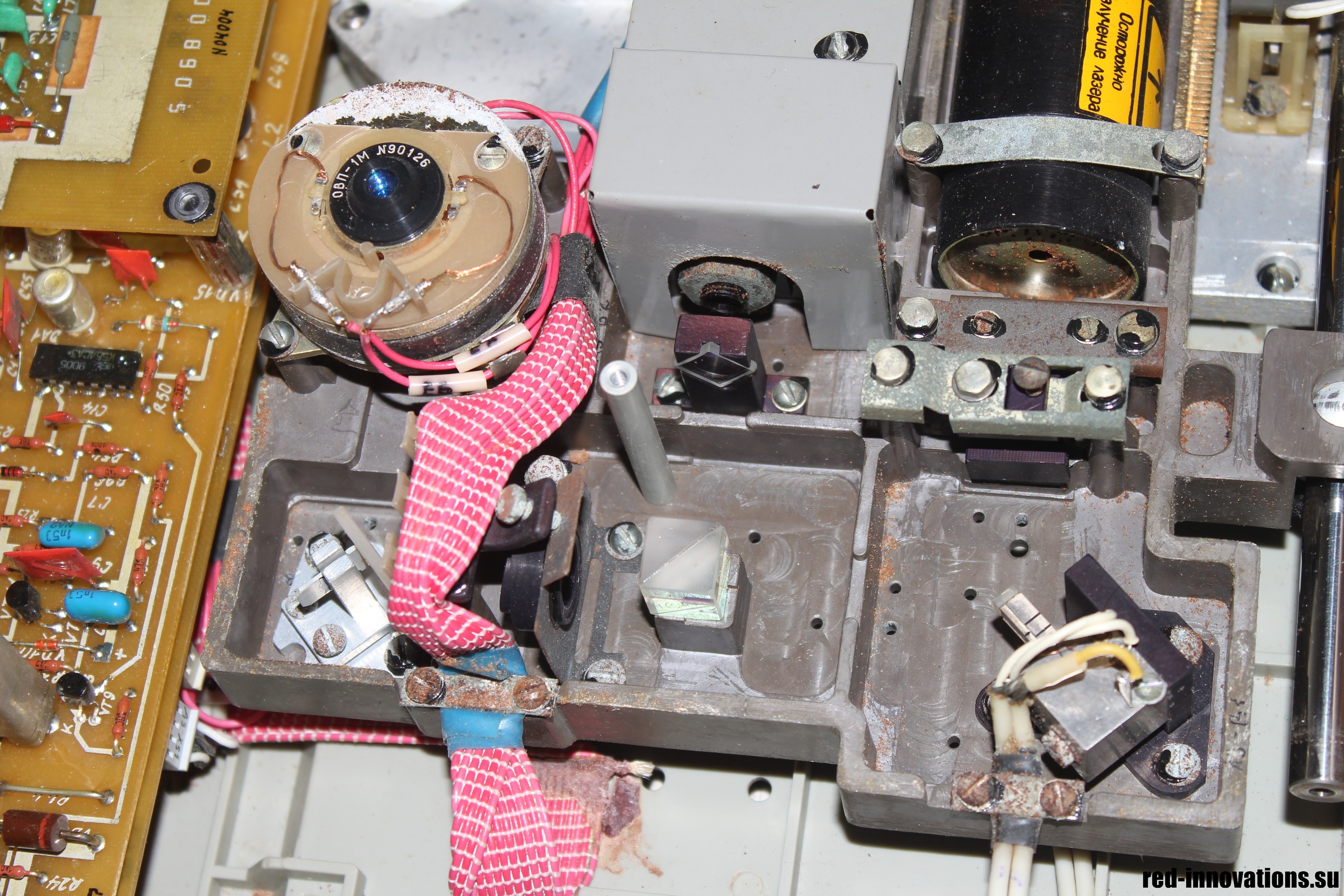

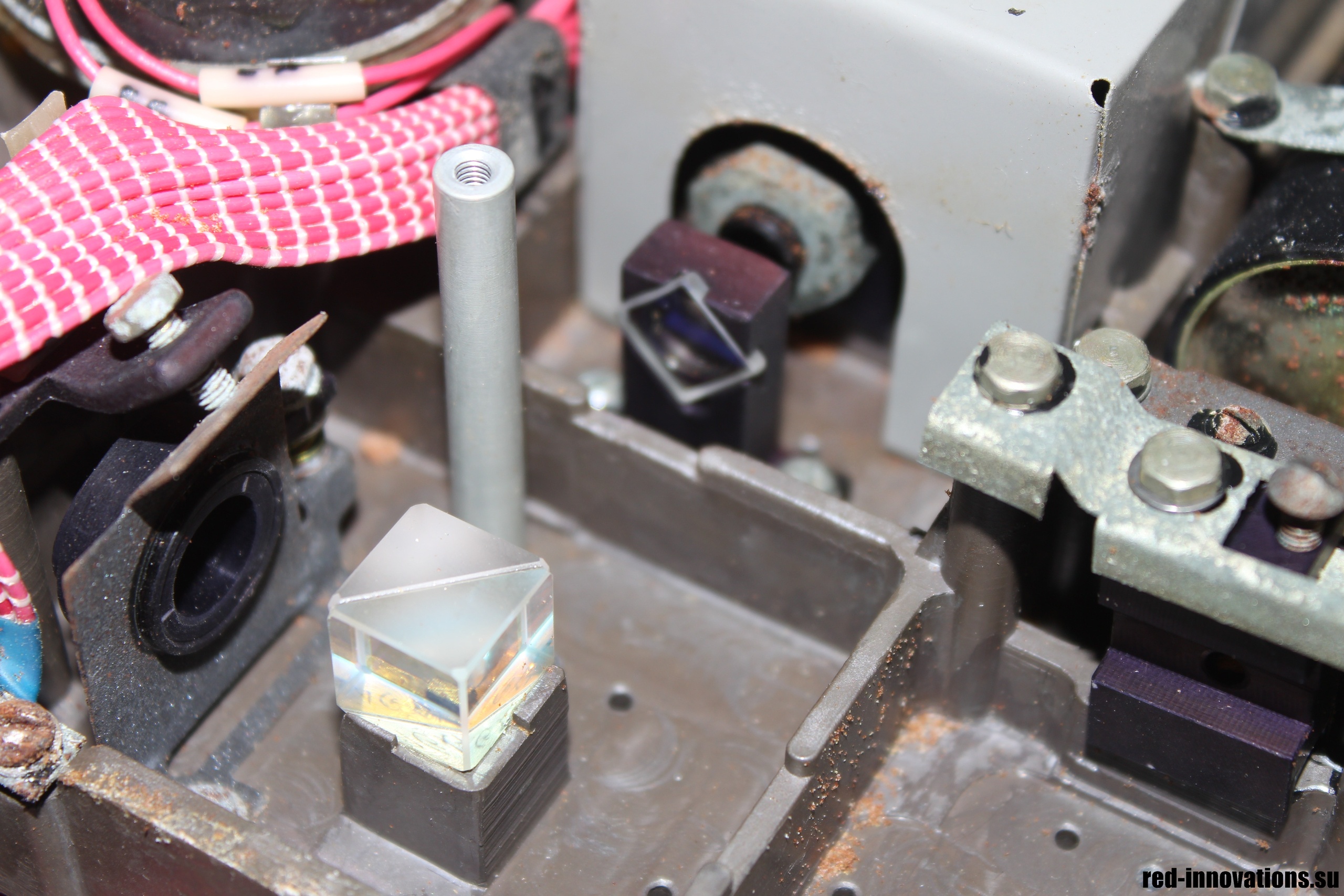

Оптика

Оптика

Оптика

Оптика

Оптика

Оптика

Оптика

Оптика

Оптика

Оптика

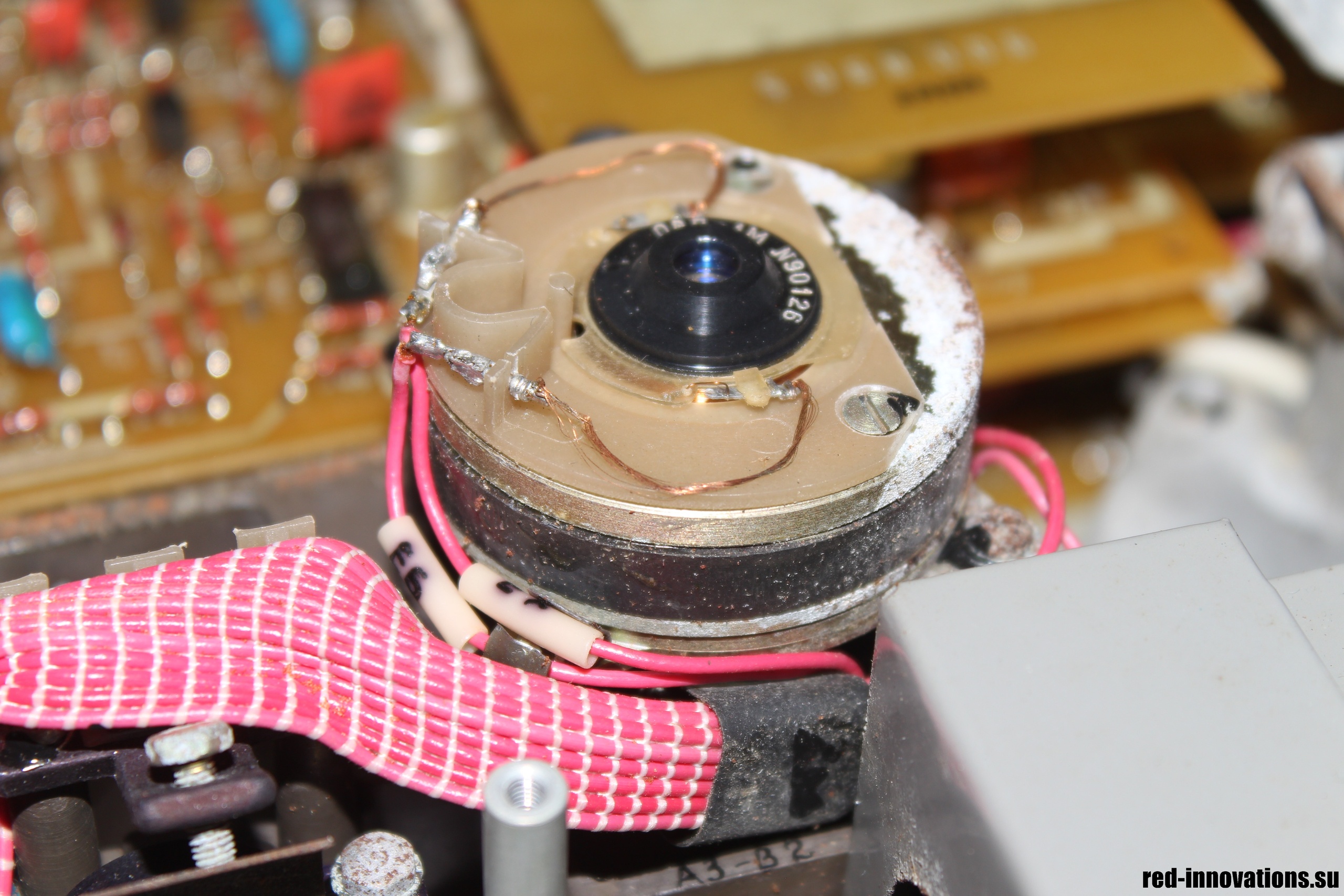

Лазер

Лазер

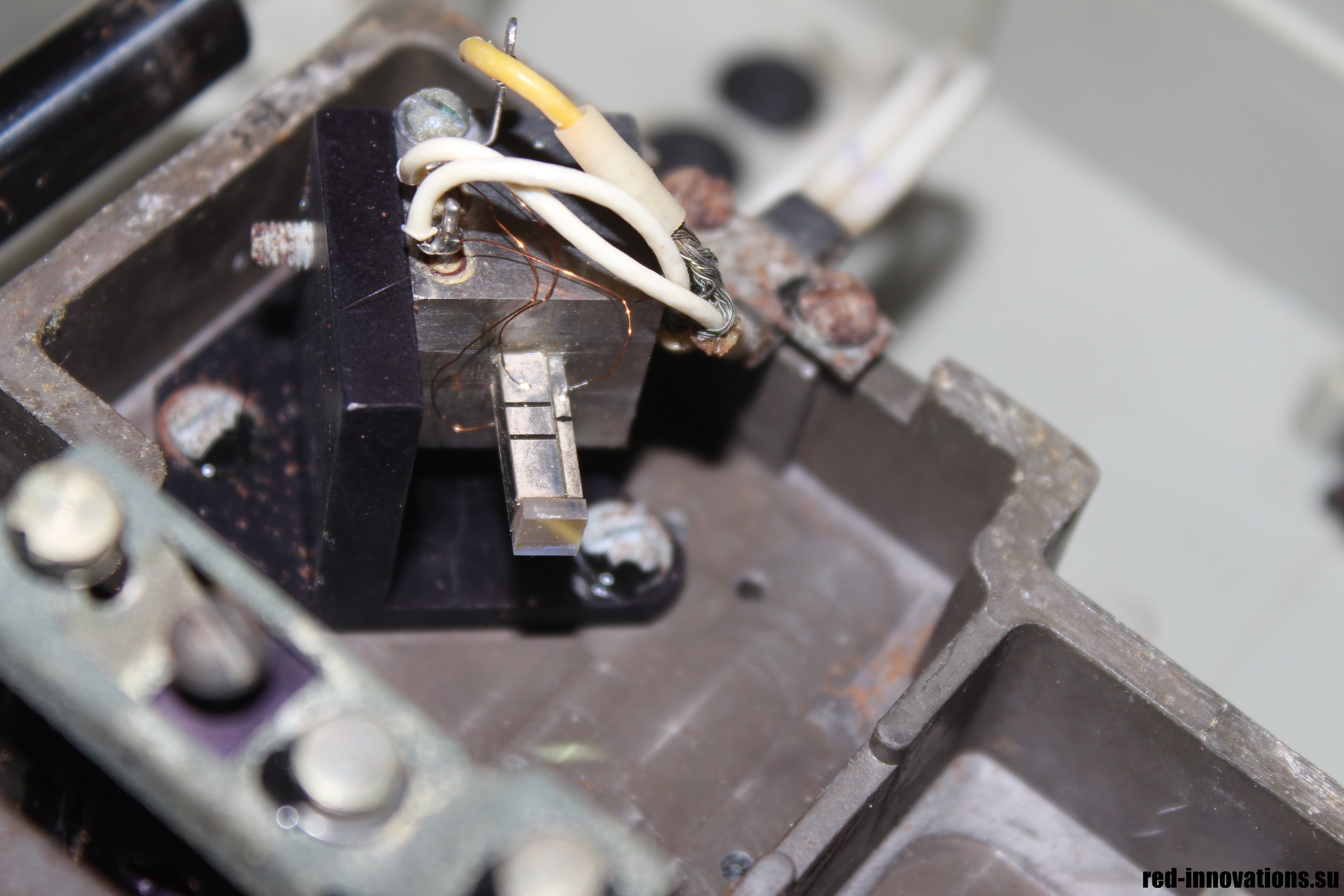

Фотоприёмник

Двигатель привода диска

Двигатель привода каретки оптического блока

Пульты

Пульты

"Амфитон ВП-201" и "Русь ВП-201"

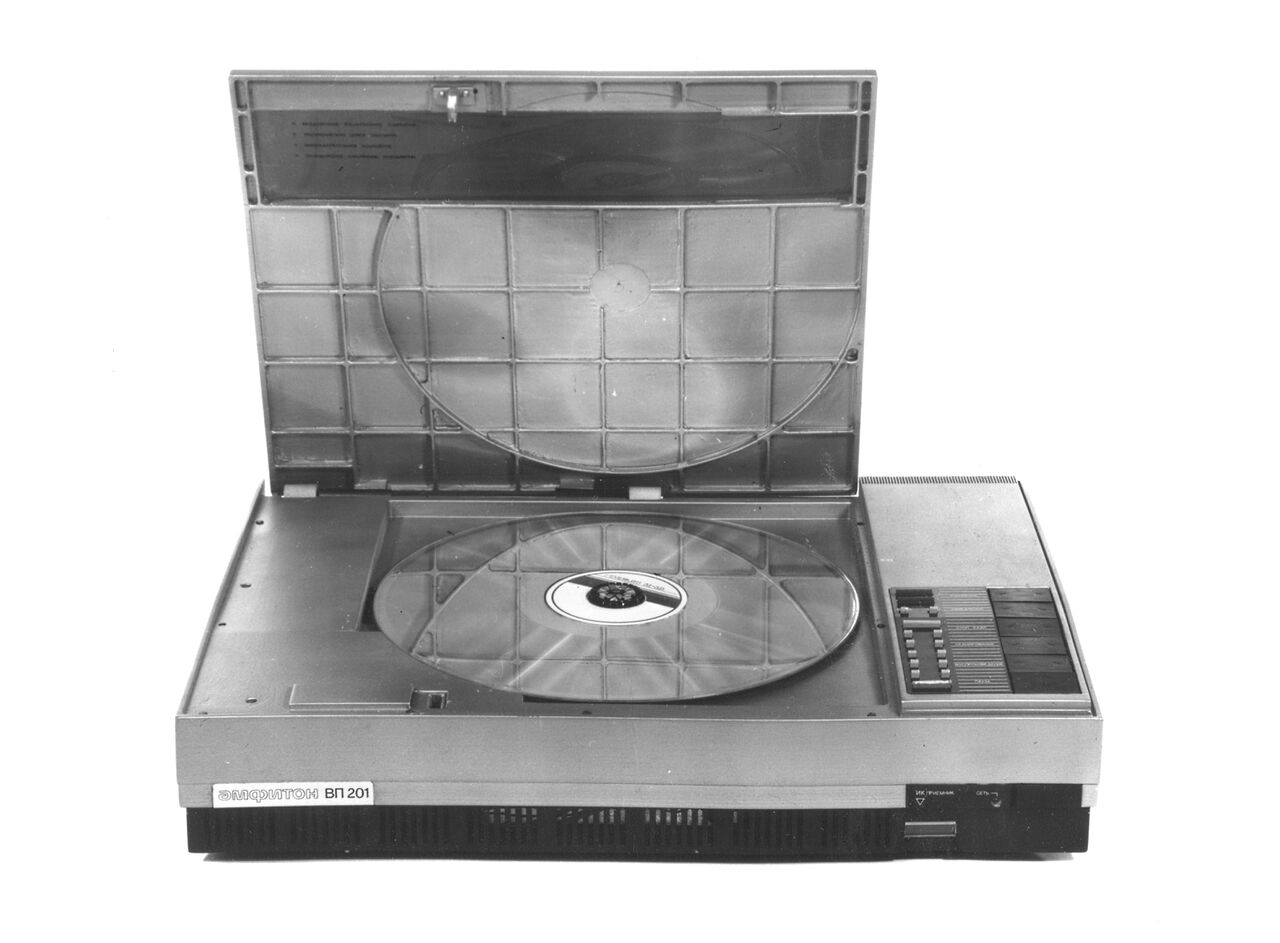

Предсерийный образец Амфитона, отличающийся дизайном кнопок и наличием окошка в крышке
