С1-101 - самый маленький советский осциллограф. Производился Львовским ПО им. Ленина в период 1987-1992 гг. Удостоин Знака Качества СССР. Прибор обладал высокой надёжностью: в нём практически отсутствовали подверженные старению компоненты, за исключением ЭЛТ и переключателей, обладавших большим ресурсом (не менее 10000 часов). Все детали имели военную приёмку (ромб), платы были защищены от коррозии лаковым покрытием. Осциллограф мог выдерживать неблагоприятные условия эксплуатации и хранения, включая высокую влажность, перепад температур и вибрации. Полоса пропускания осциллографа - 5МГц, габариты - 281х165х89мм, масса - не более 1,8кг, потребляемая мощность - не более 18Вт. Питание могло осуществляться от сети переменного тока 220В 50Гц, 220В 400Гц, 115В 400Гц, а так же источников постоянного тока напряжением 12В или 27В.

Экземпляр, принадлежащий нашему музею, выпущен в 1987-ом году. Полностью работоспособен.

С1-101 - руководство по эксплуатации и схема(взято с сайта www.rlocman.ru)

Вид спереди

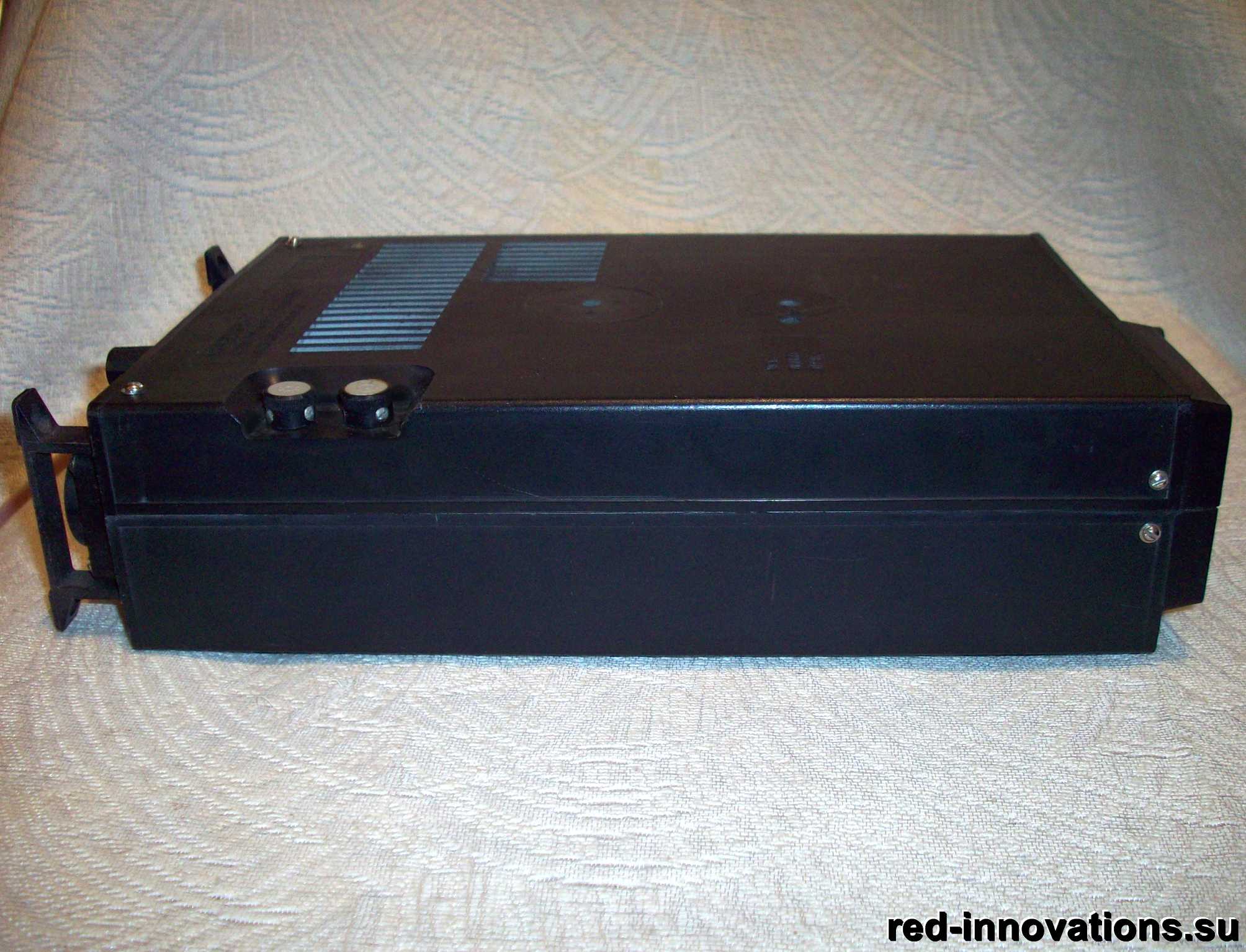

Вид справа

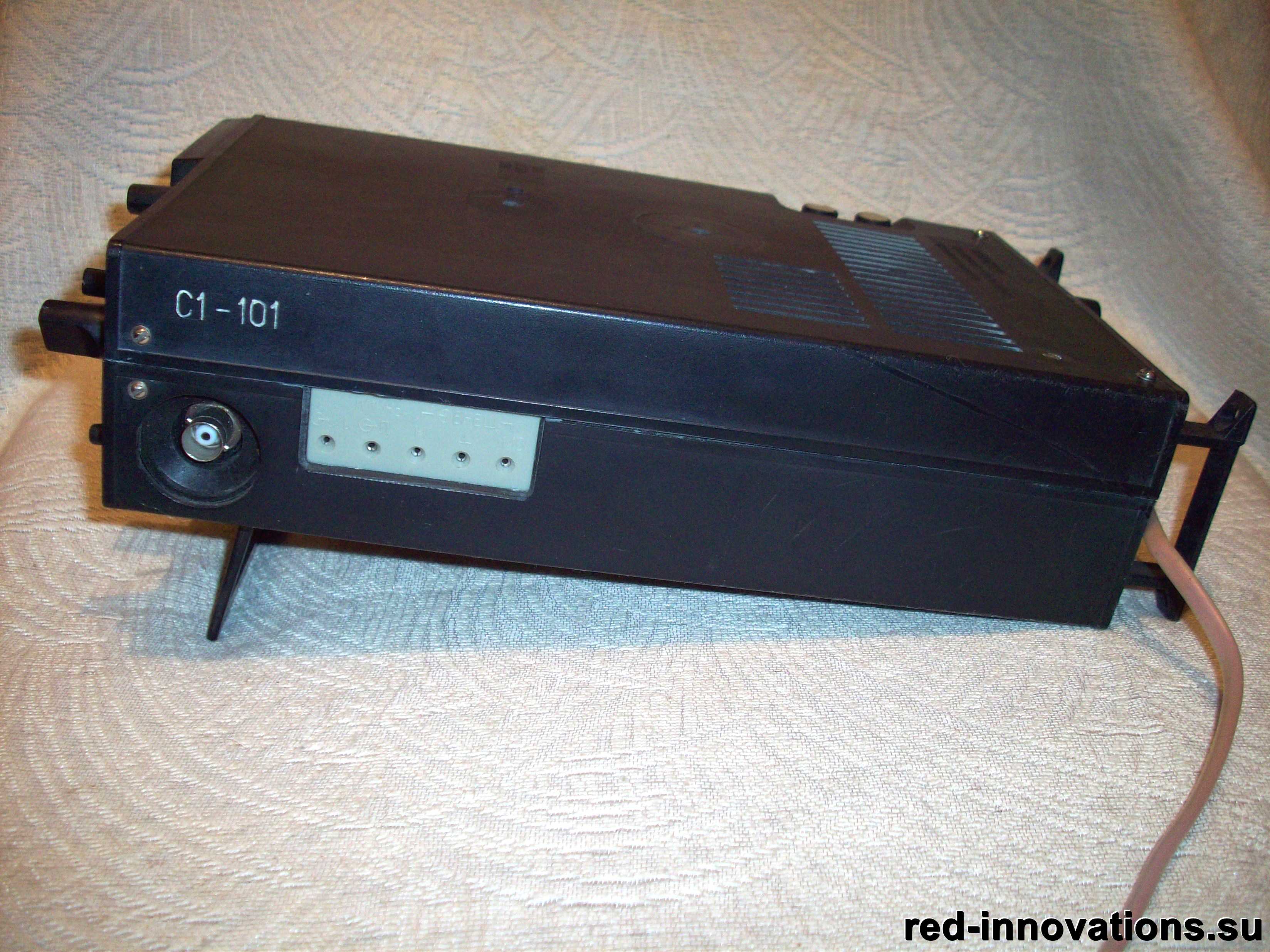

Вид слева

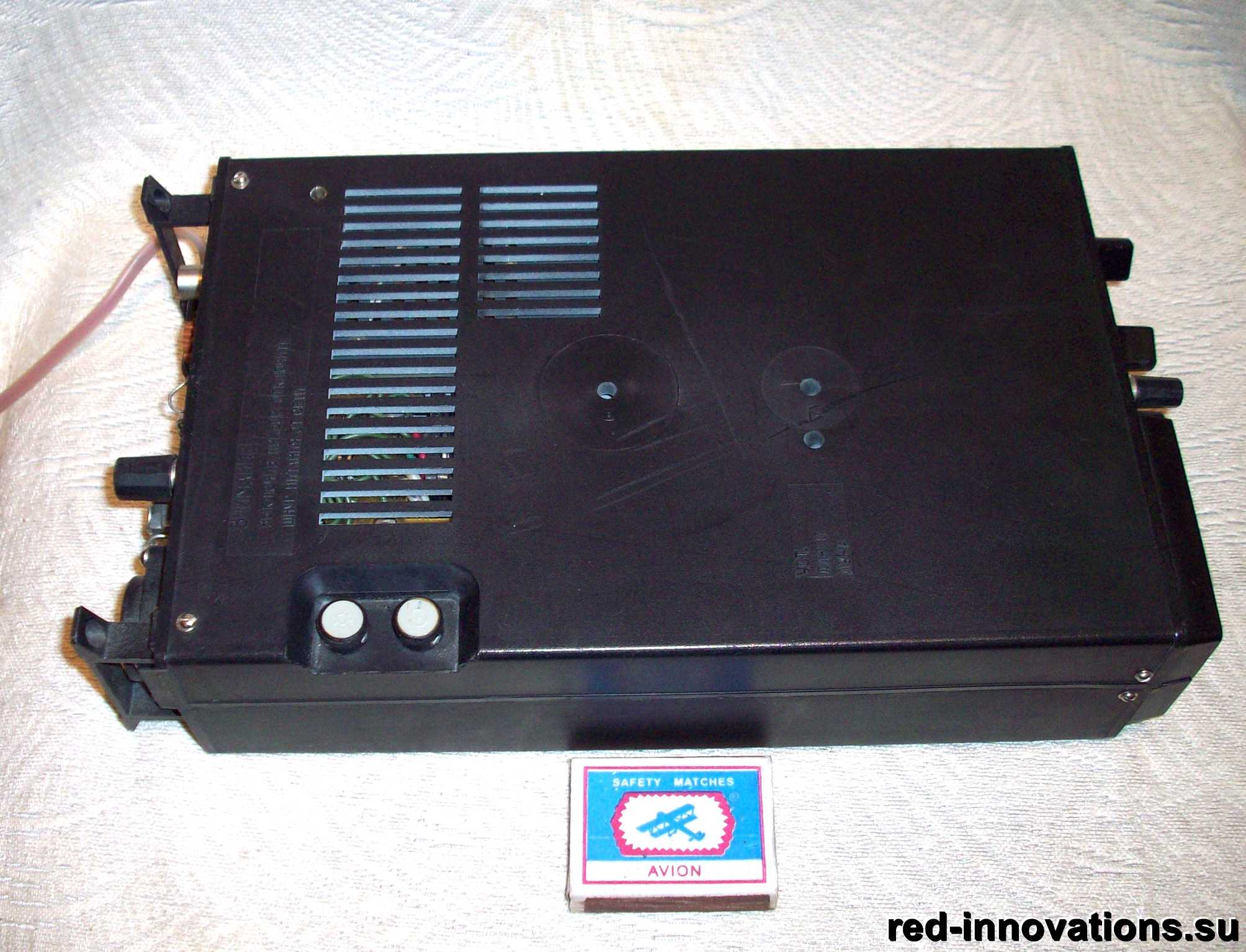

Вид сверху

Вид снизу

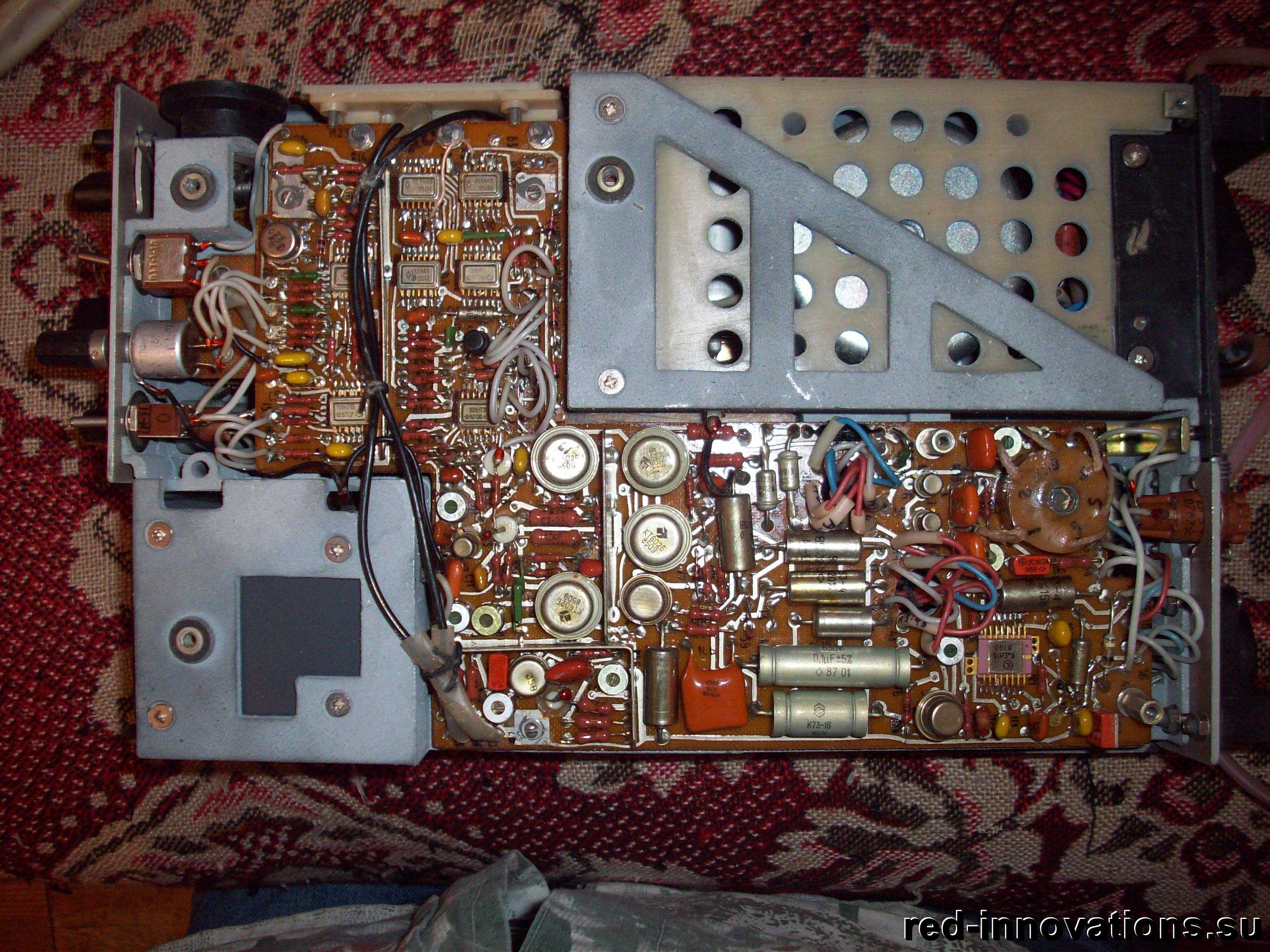

Вид на блок усилителя

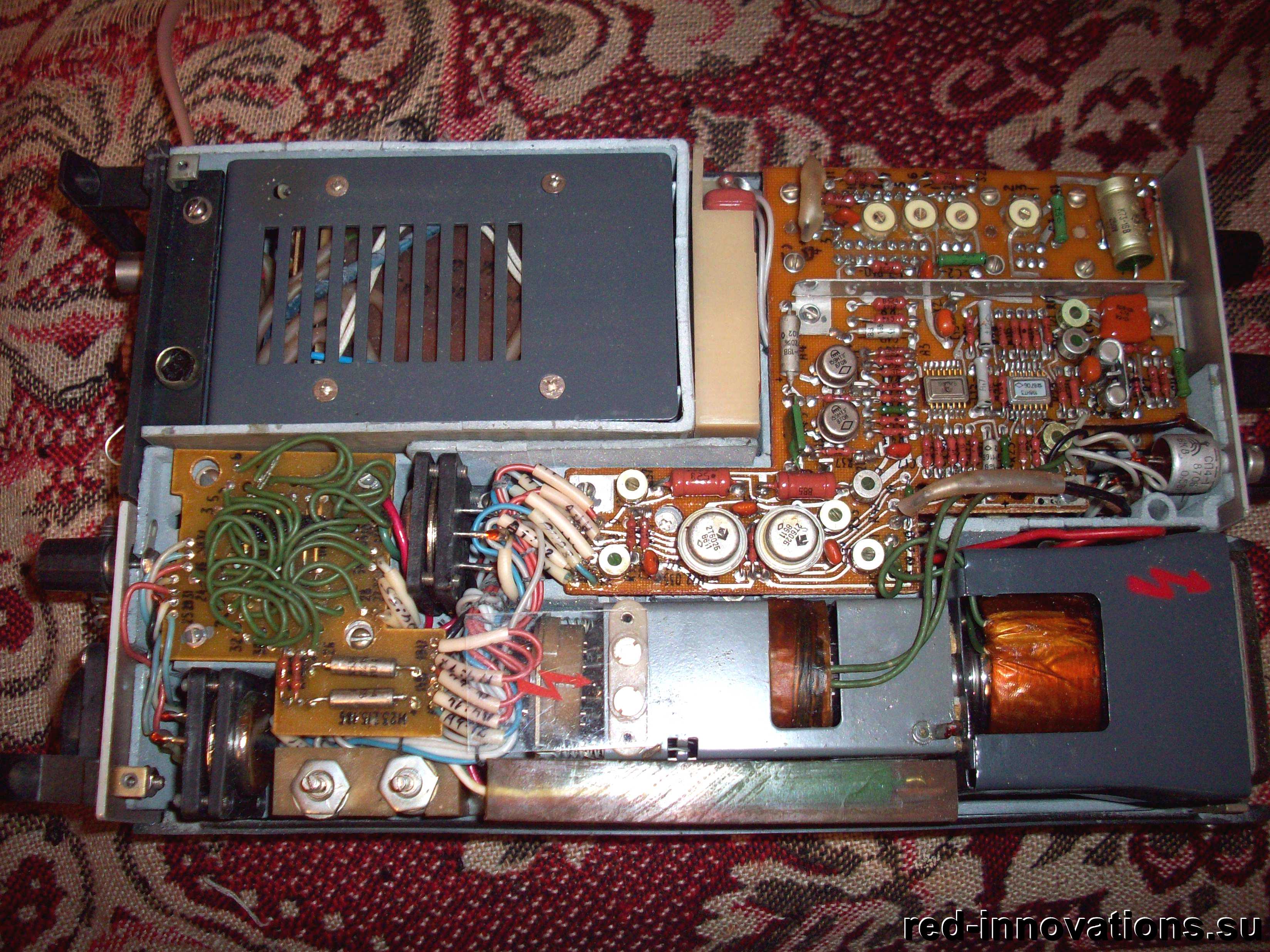

Вид на блок преобразования и развёртки

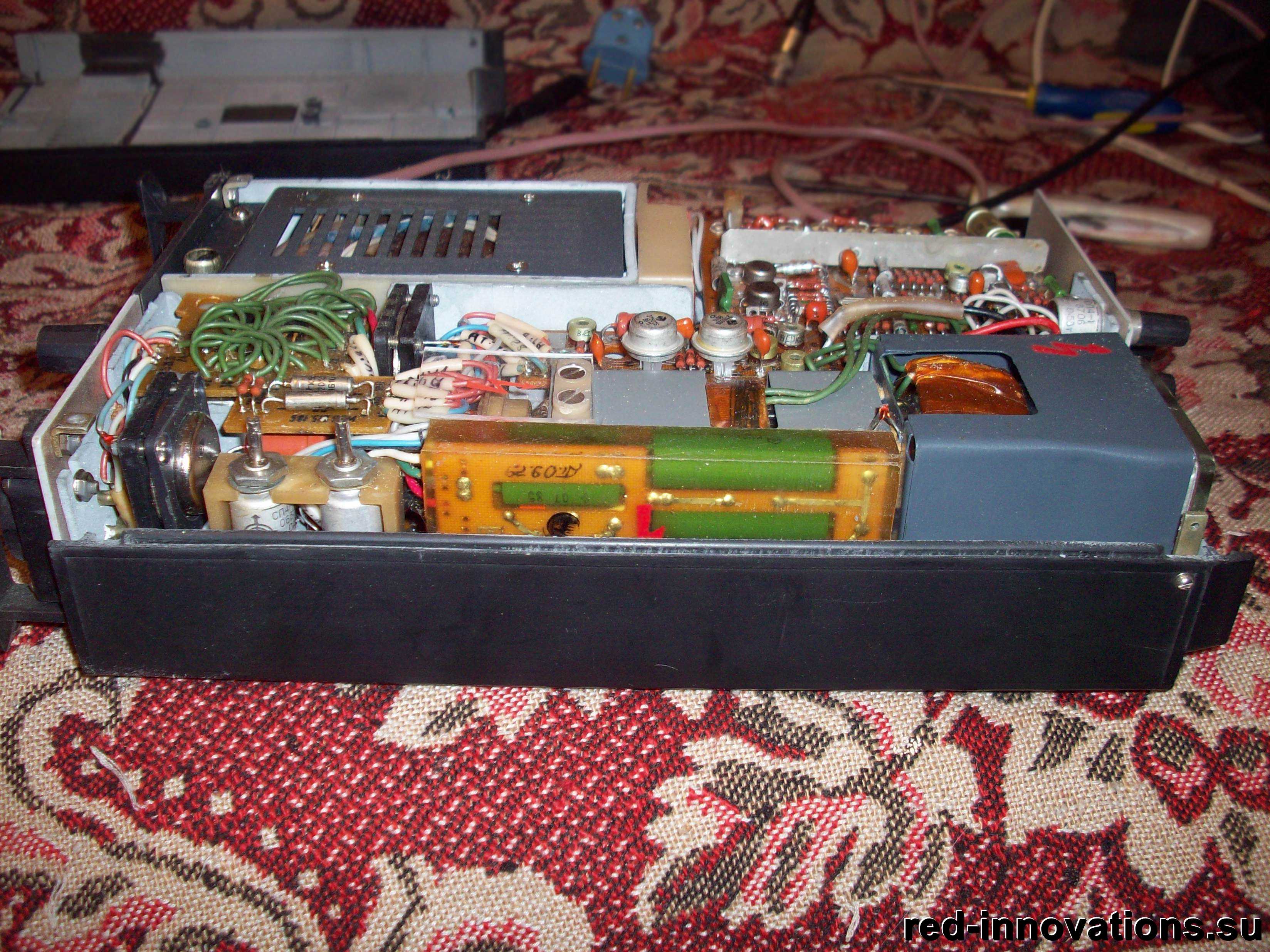

Виден умножитель напряжения

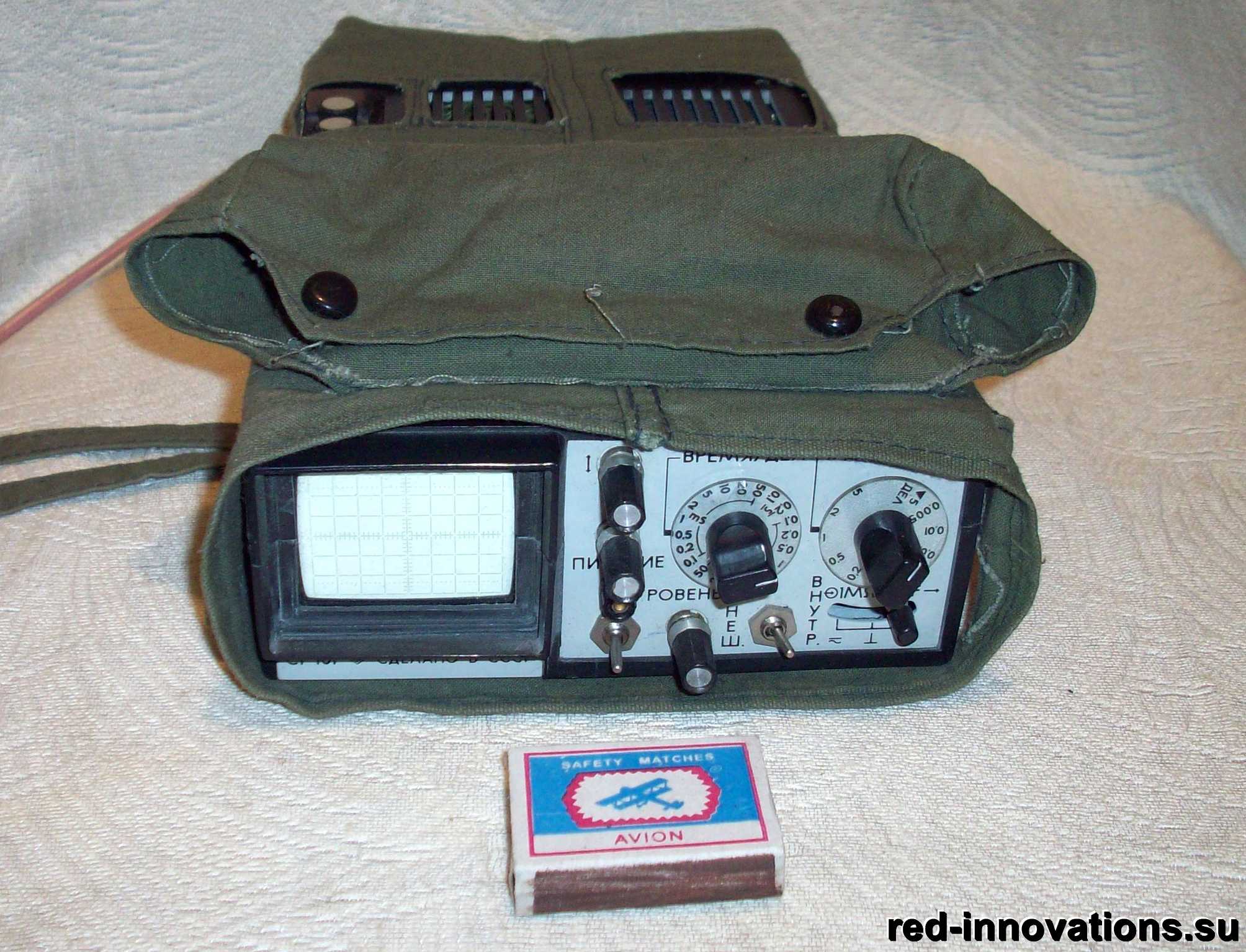

В чехле
