Программируемый таймер "Сигнал-201" - ещё один компонент советского "умного дома", выпускавшийся заводом УВМ им. Руднева наряду с системой ДУ "Сезам" с 1988 года.

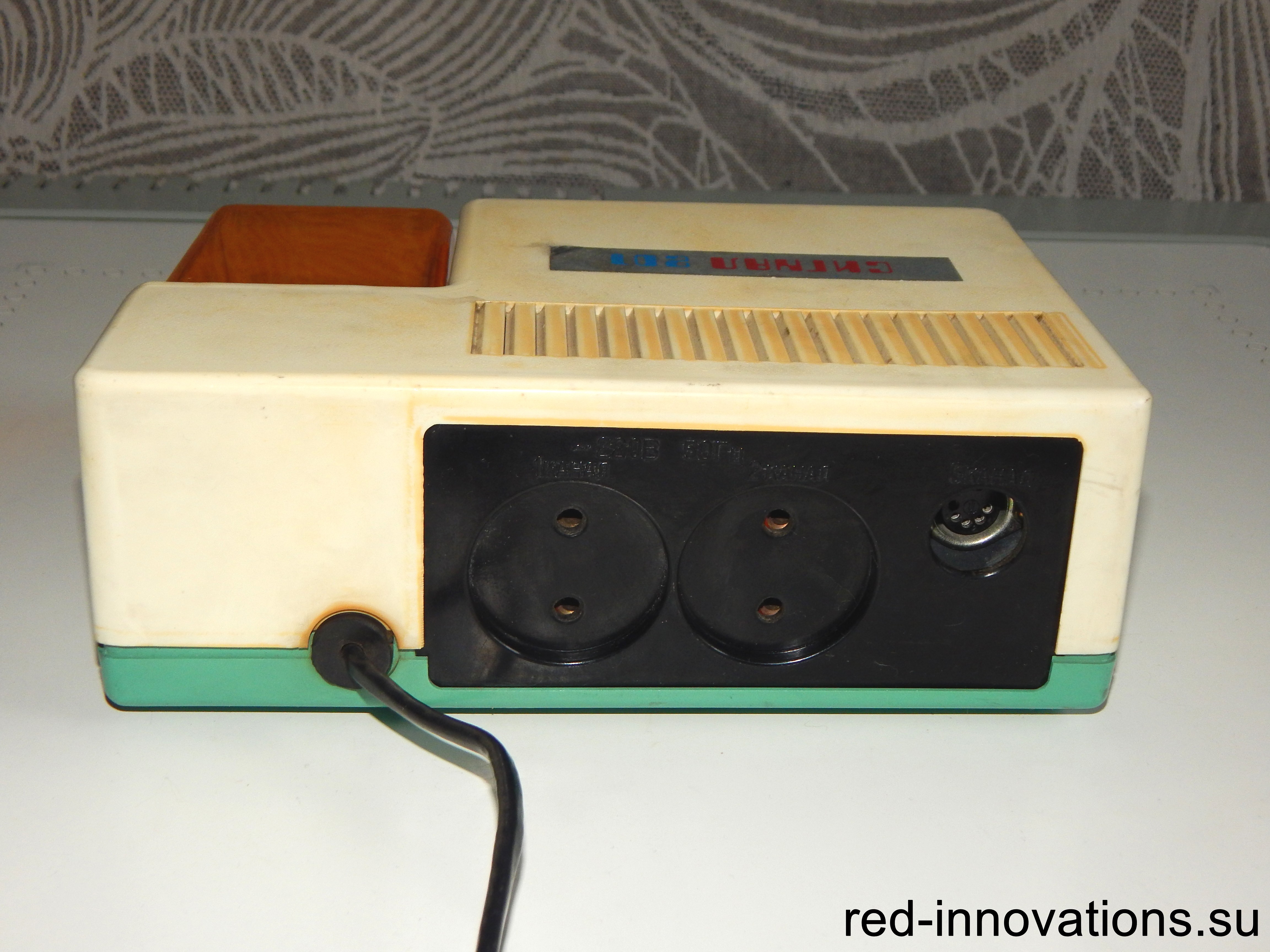

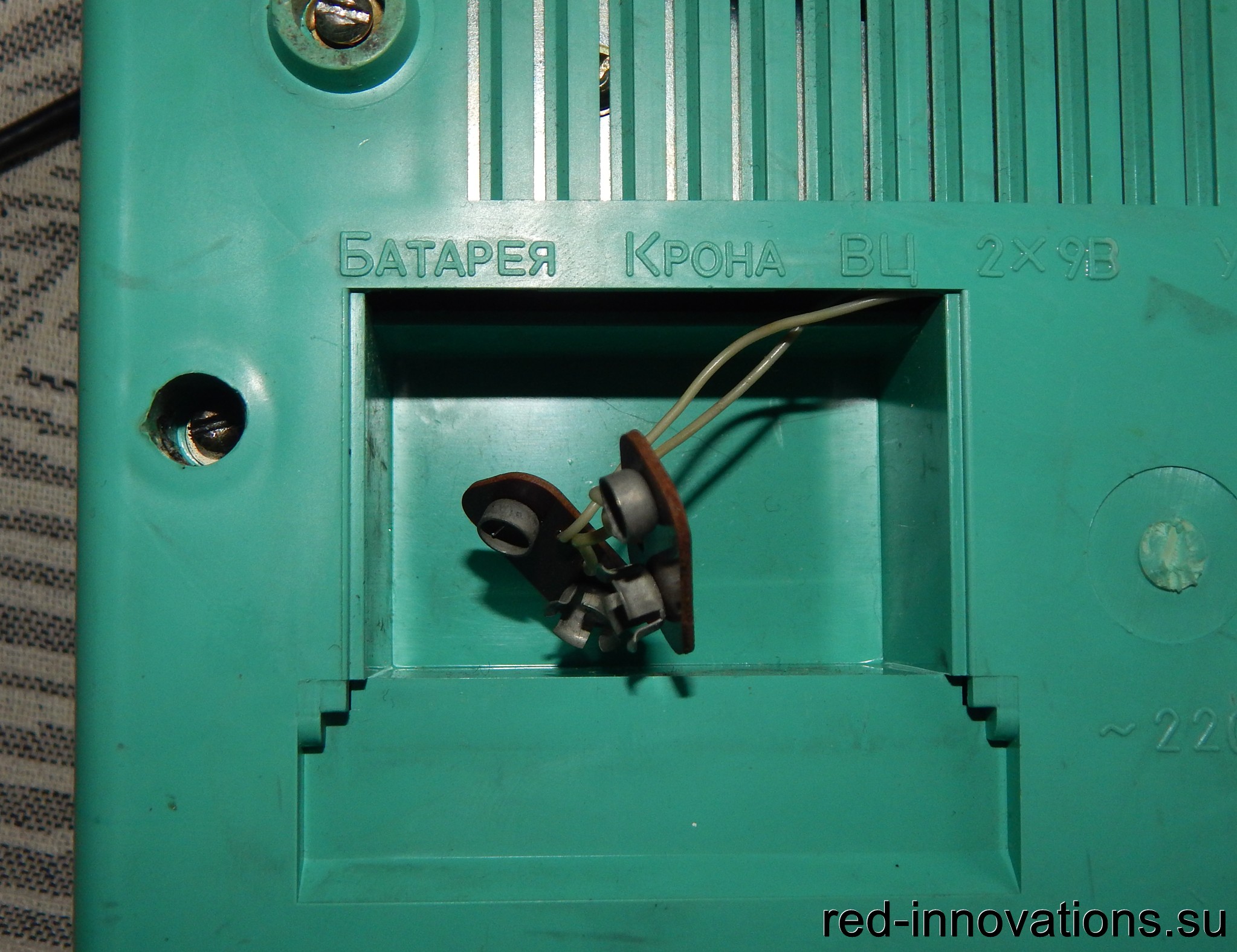

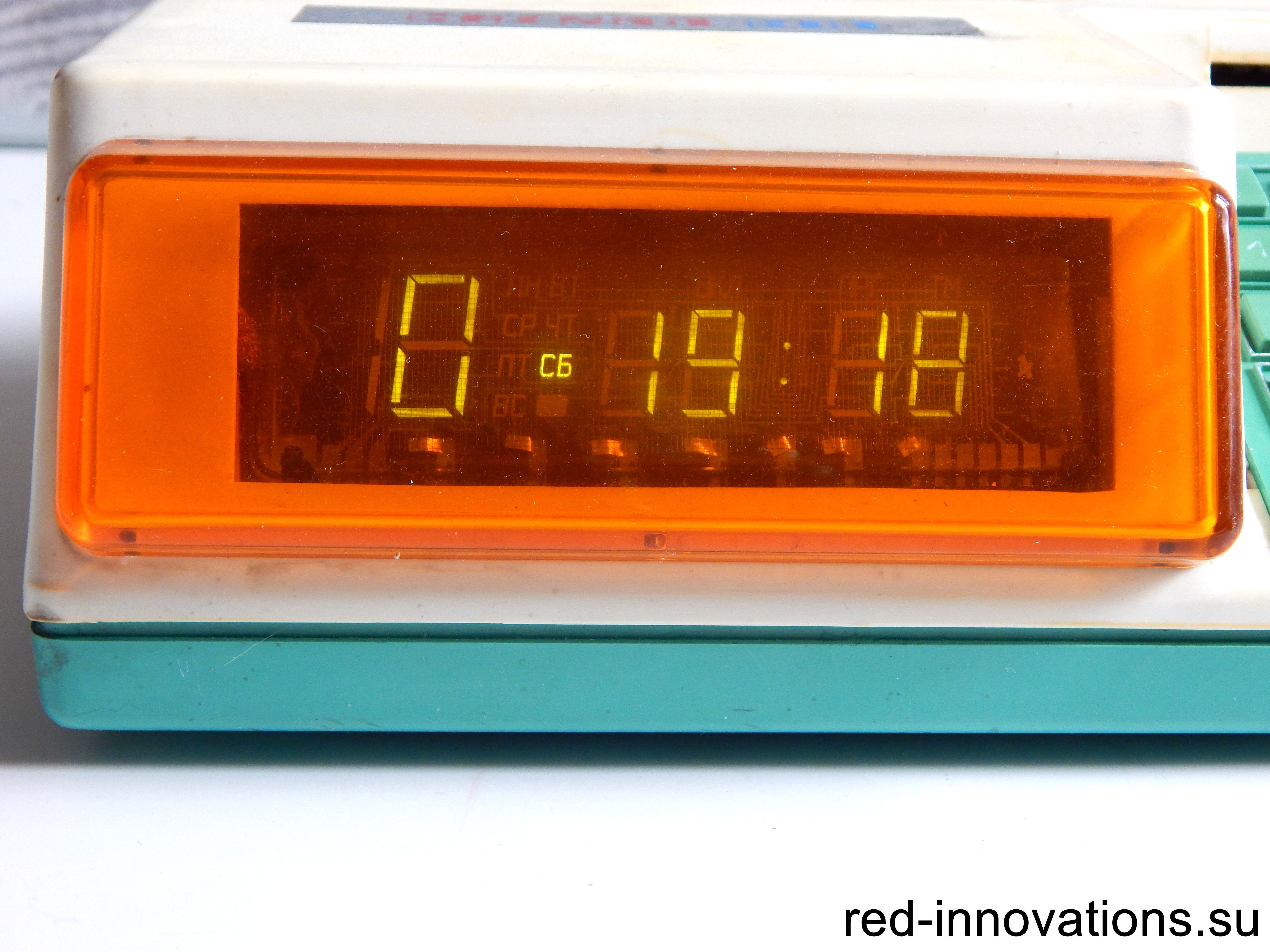

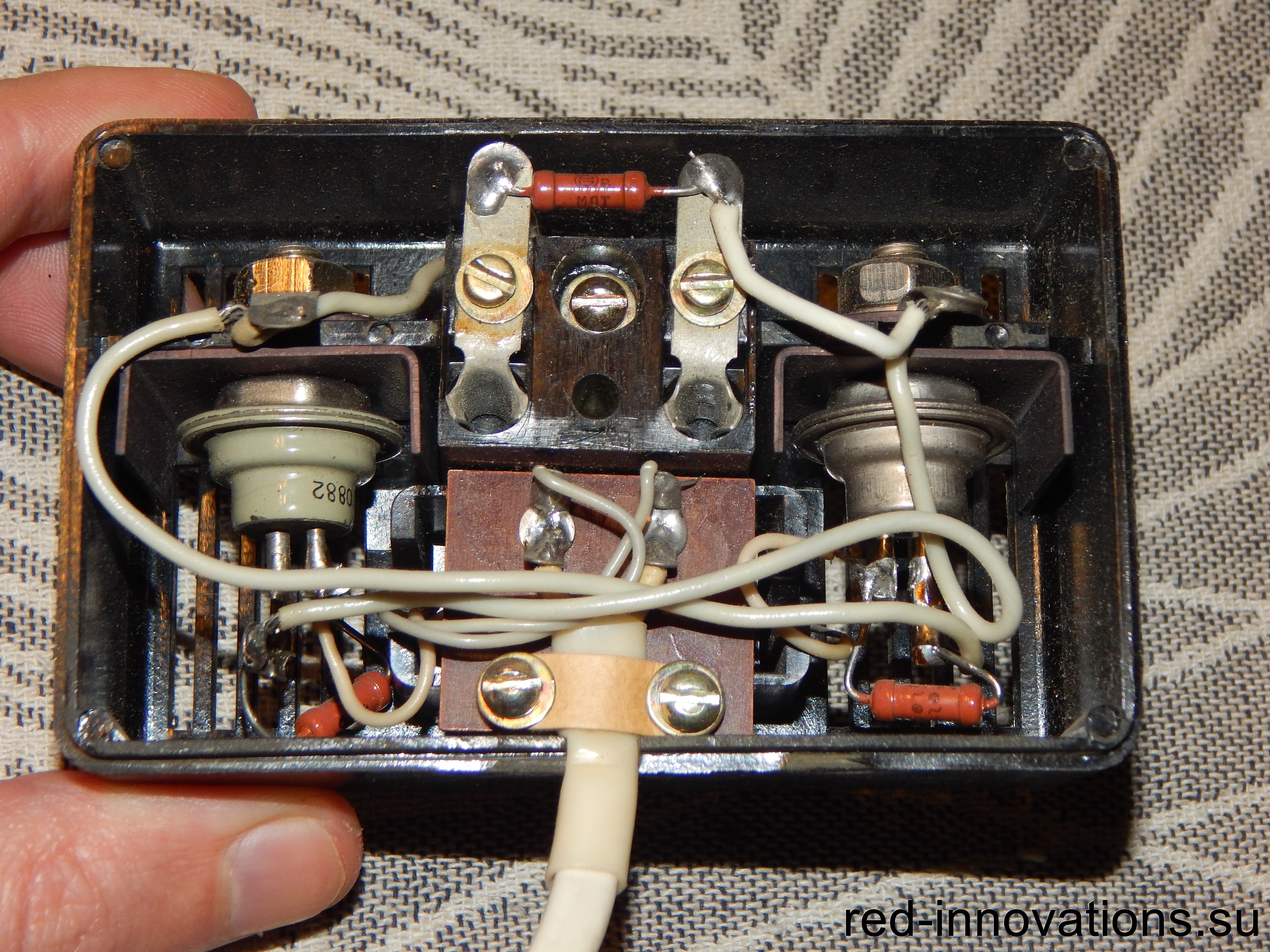

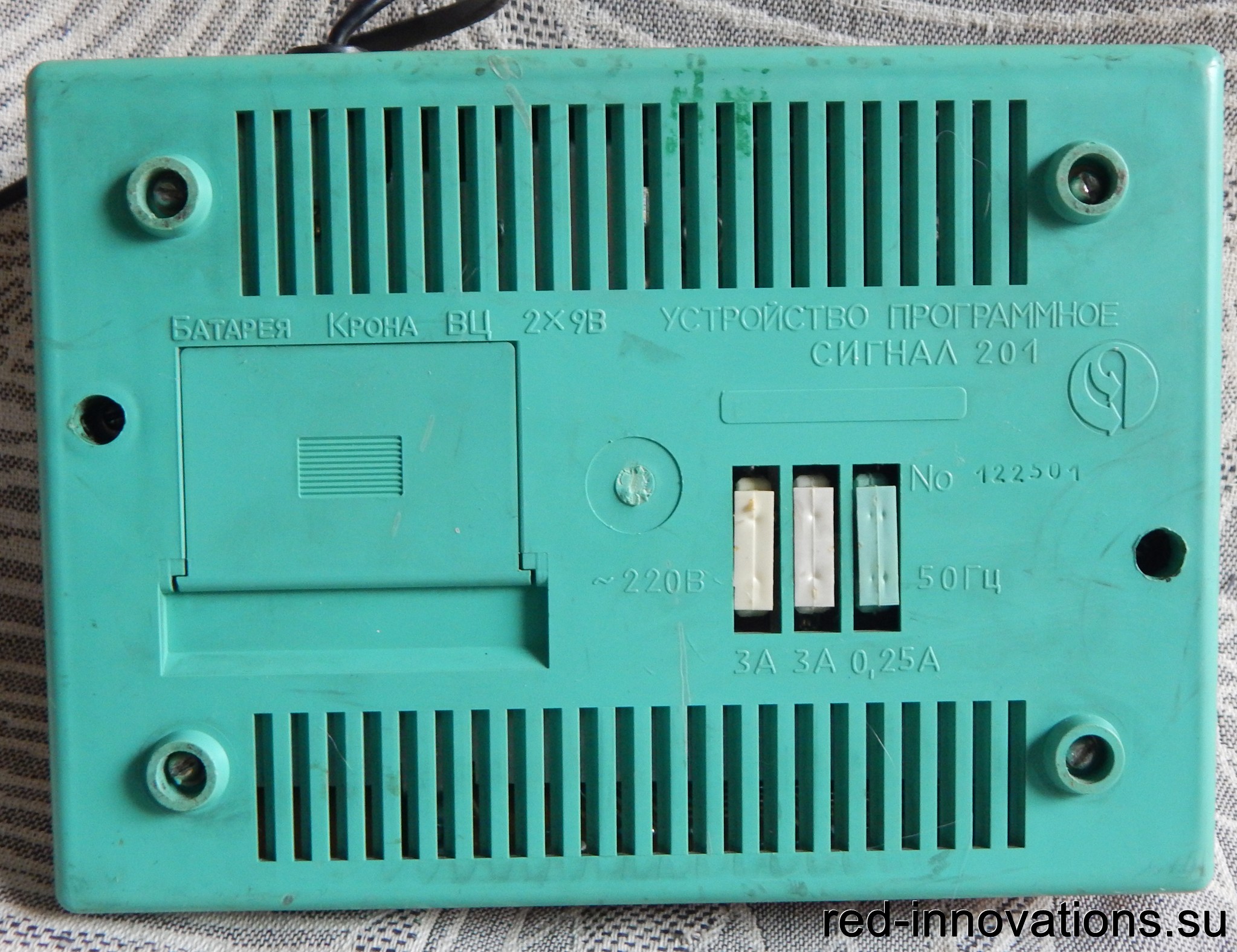

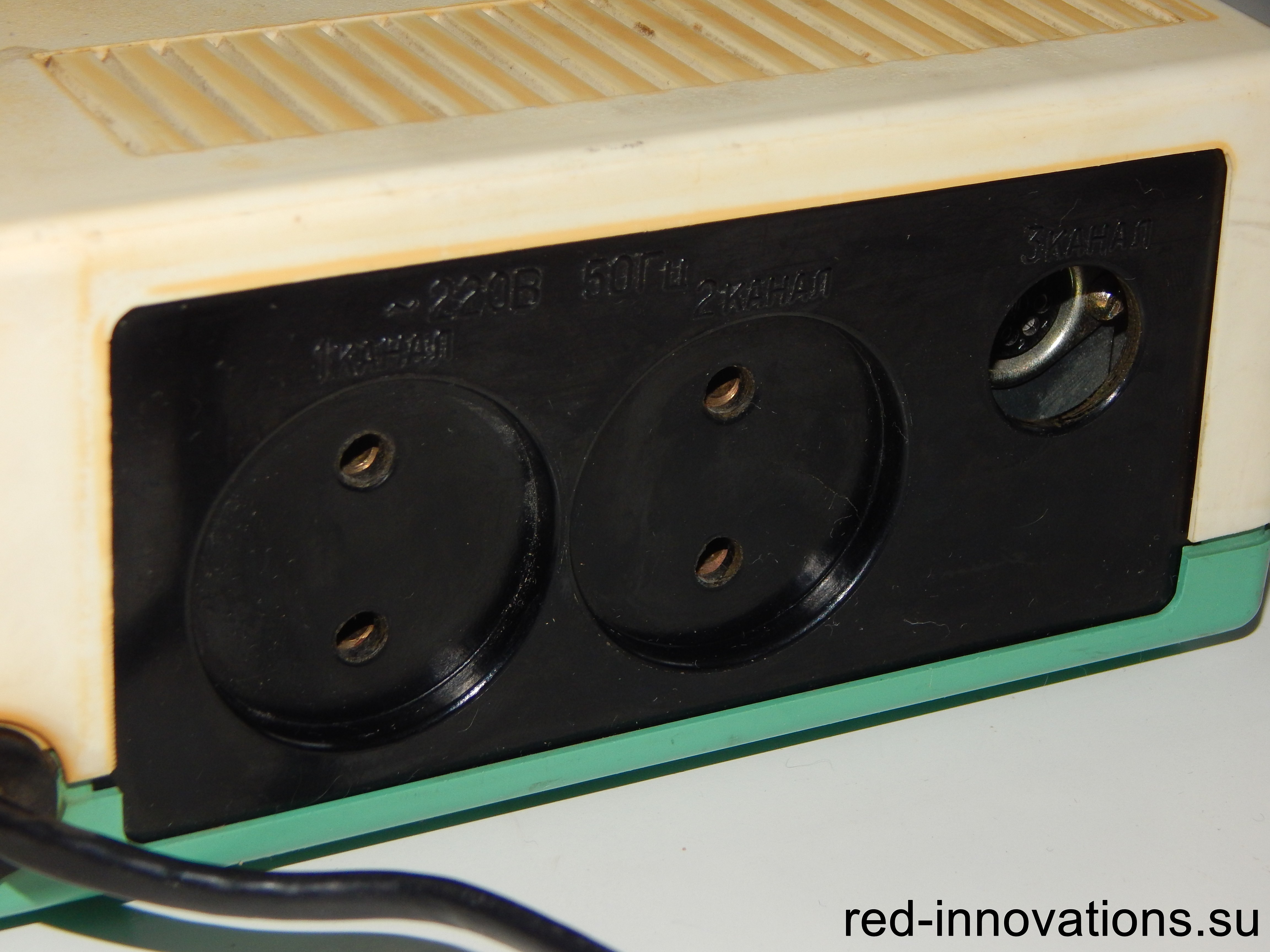

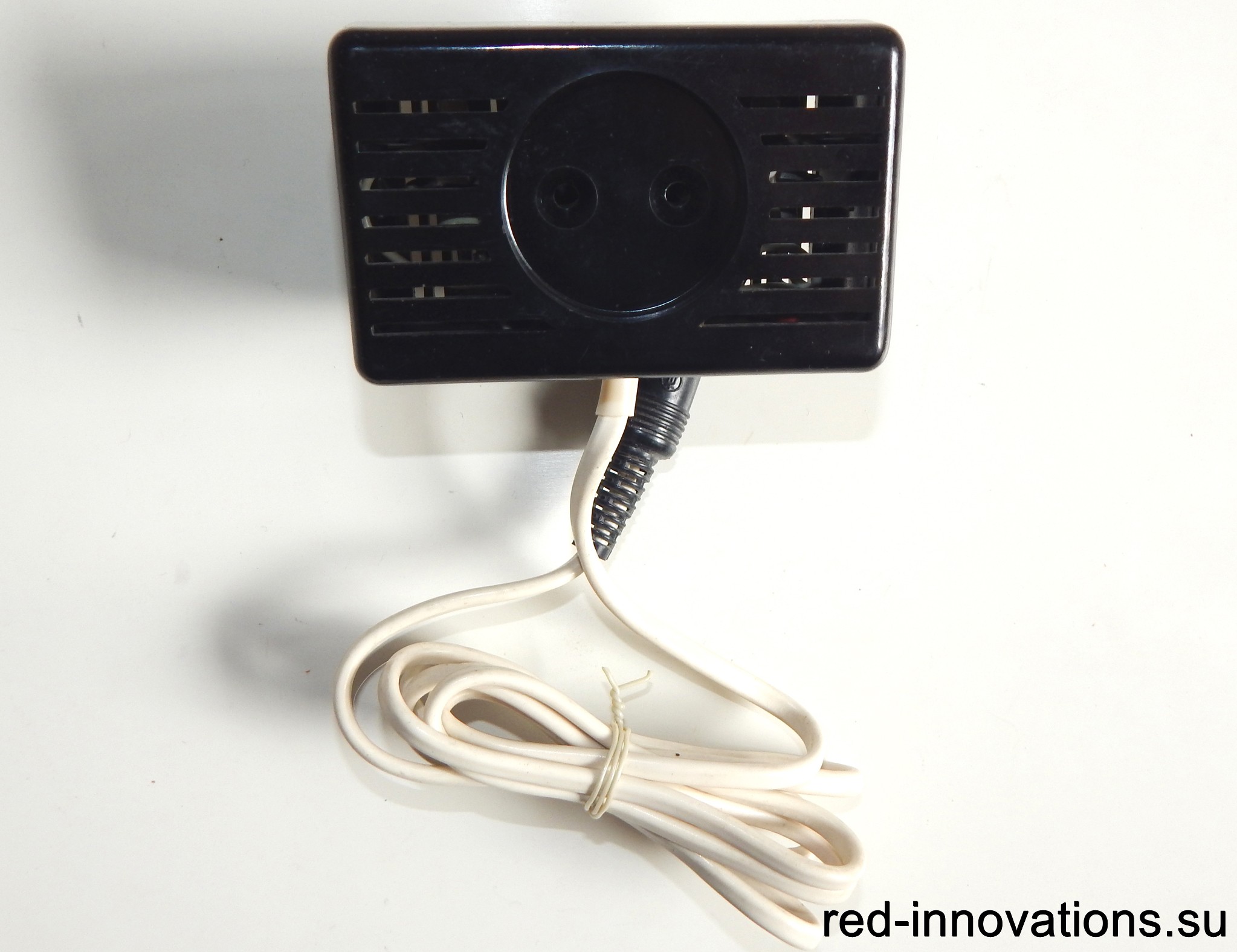

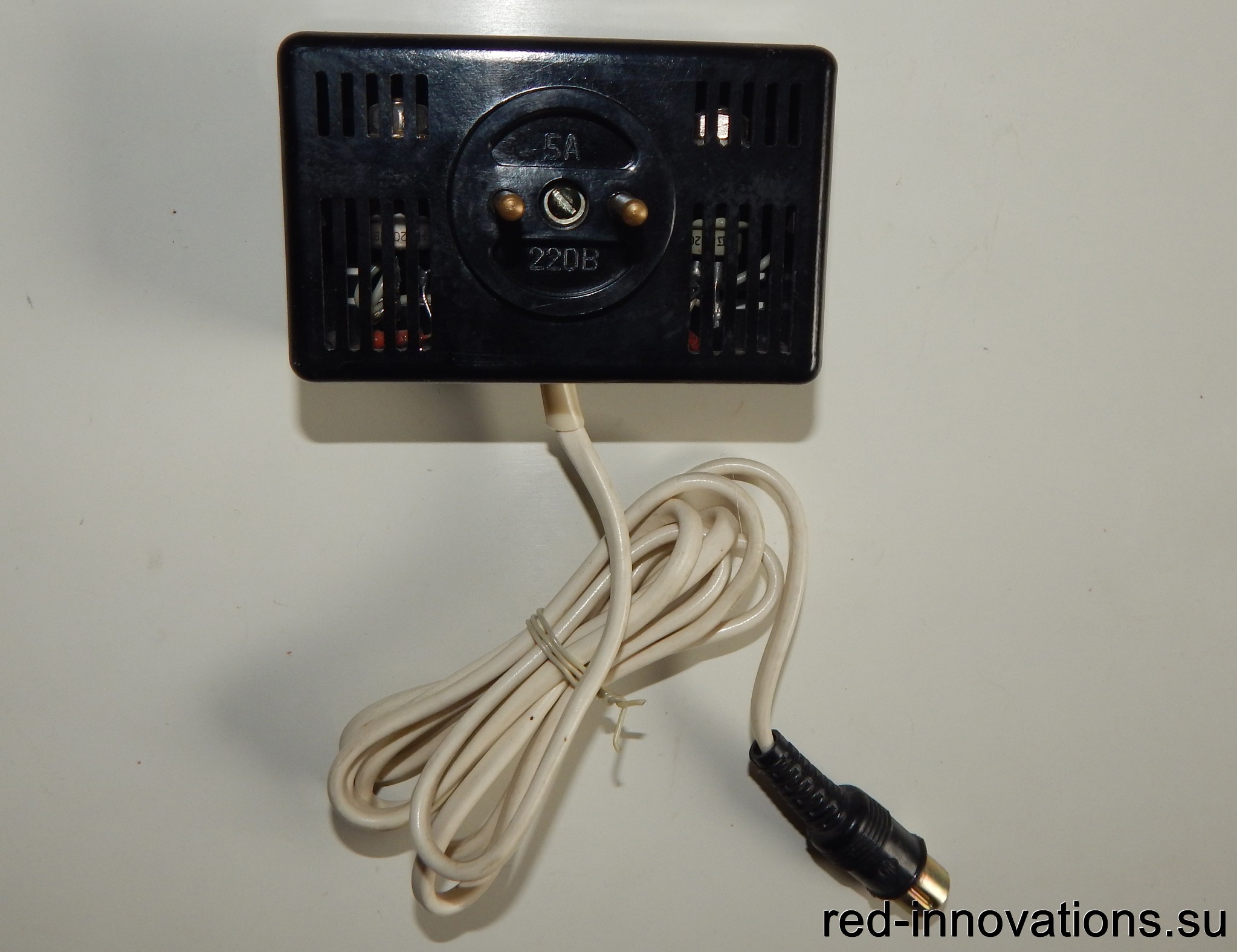

Таймер позволял включать и выключать до трёх различных устройств (до 16 раз каждое) в заданное время раз в неделю или ежедневно. Кроме того, имелась функция будильника и часов реального времени. Максимальная мощность нагрузки для каналов управления 1 и 2 составляла 300 Вт, для канала 3 - 1 кВт. Подключение осуществлялось либо непосредственно к розеткам в задней части программатора (каналы 1, 2), либо через устройство исполнительное (канал 3). Для сохранения программ при отключении внешнего питания использовались 1 или 2 батареи типа "Корунд". В 1991-ом году параллельно начала выпускаться модель "Сигнал-202", рассчитанная на управление 4-мя устройствами и поддерживающая более мощную нагрузку.

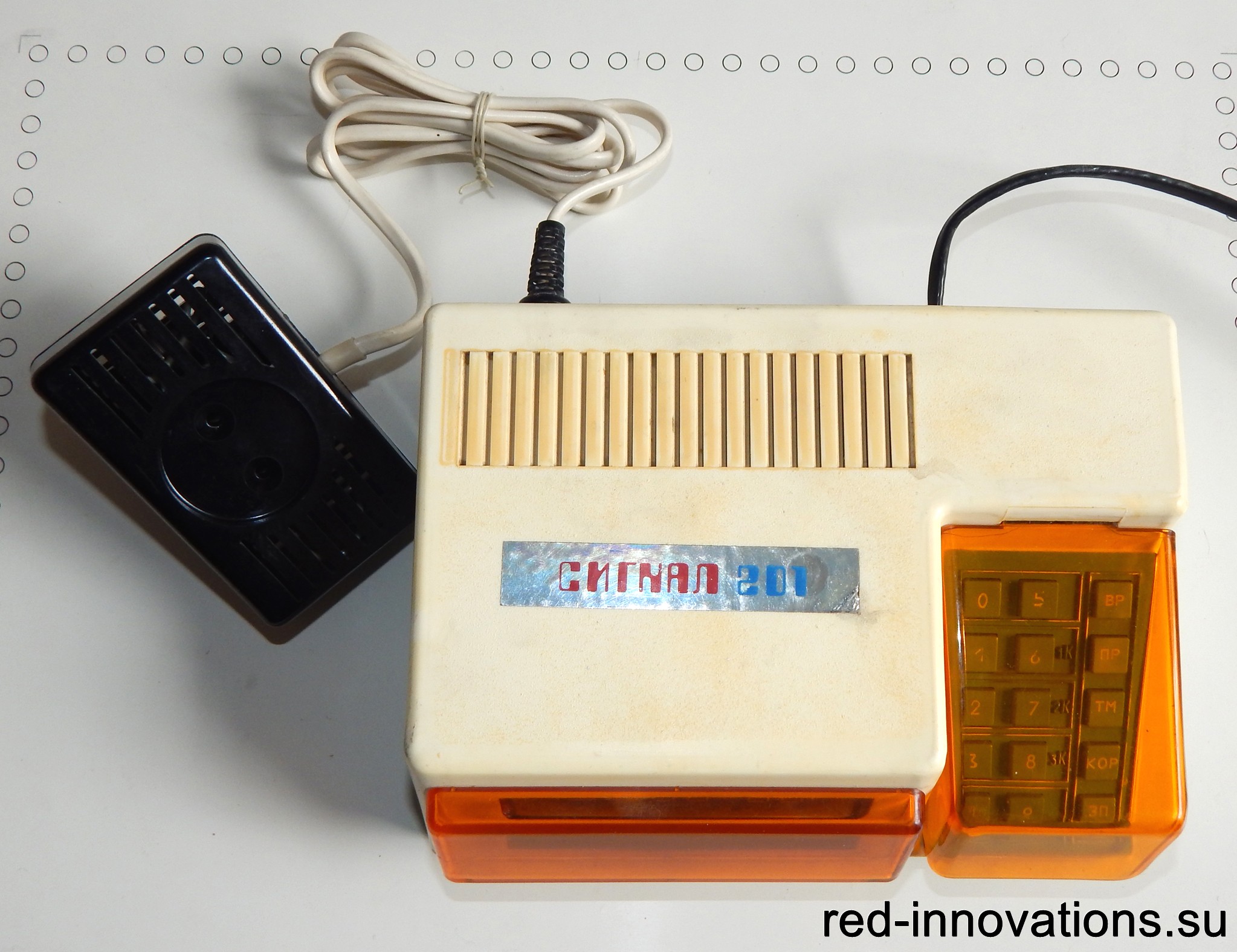

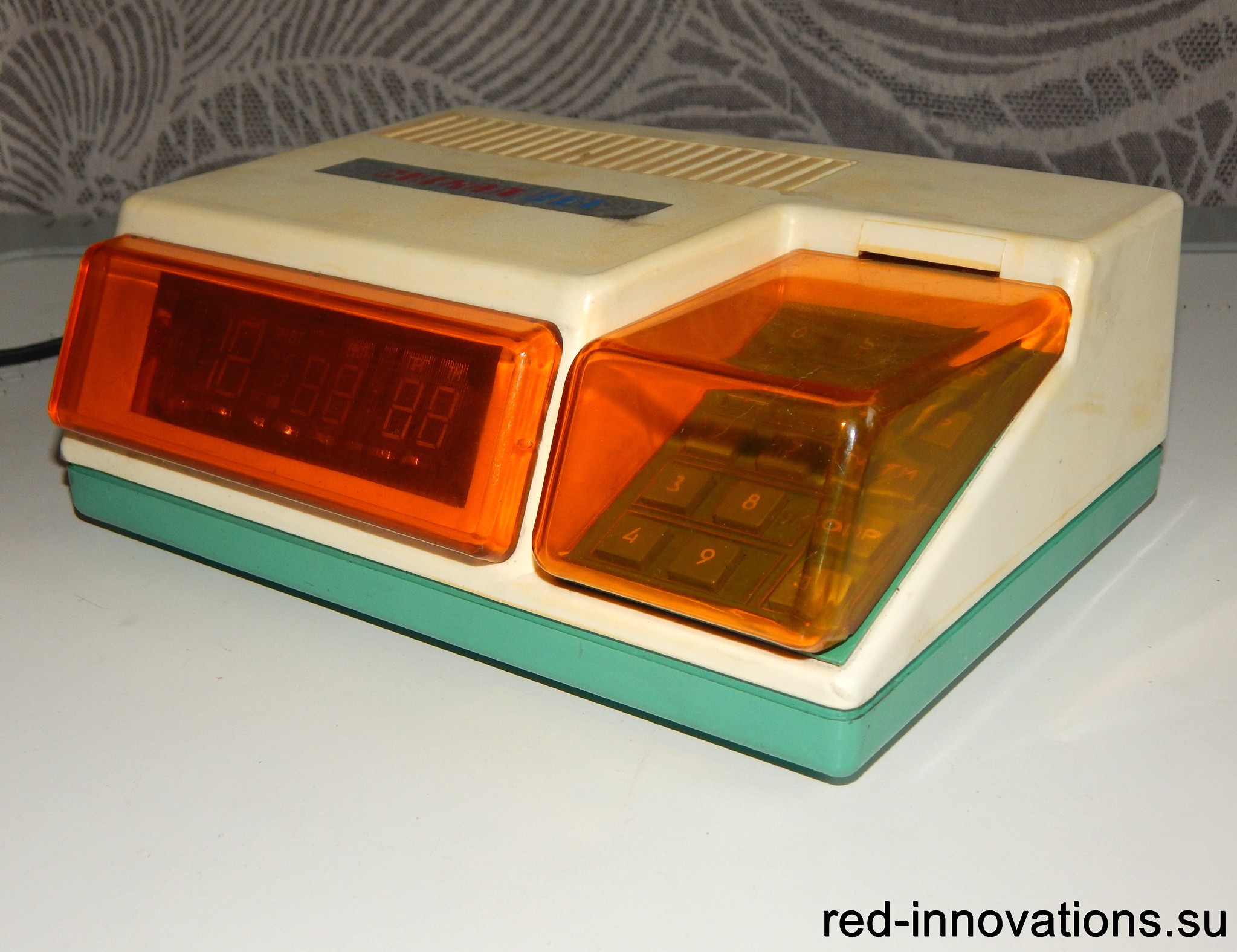

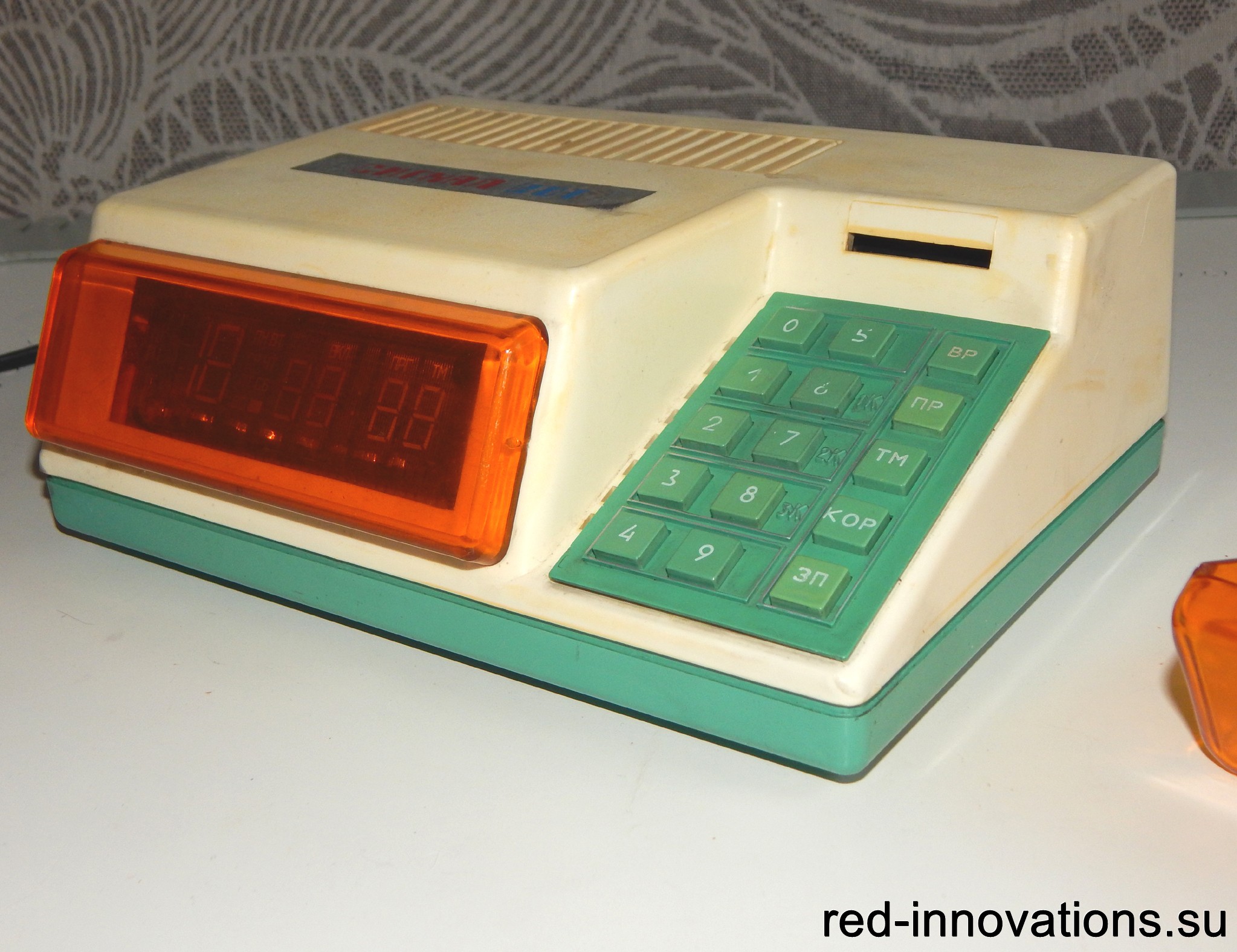

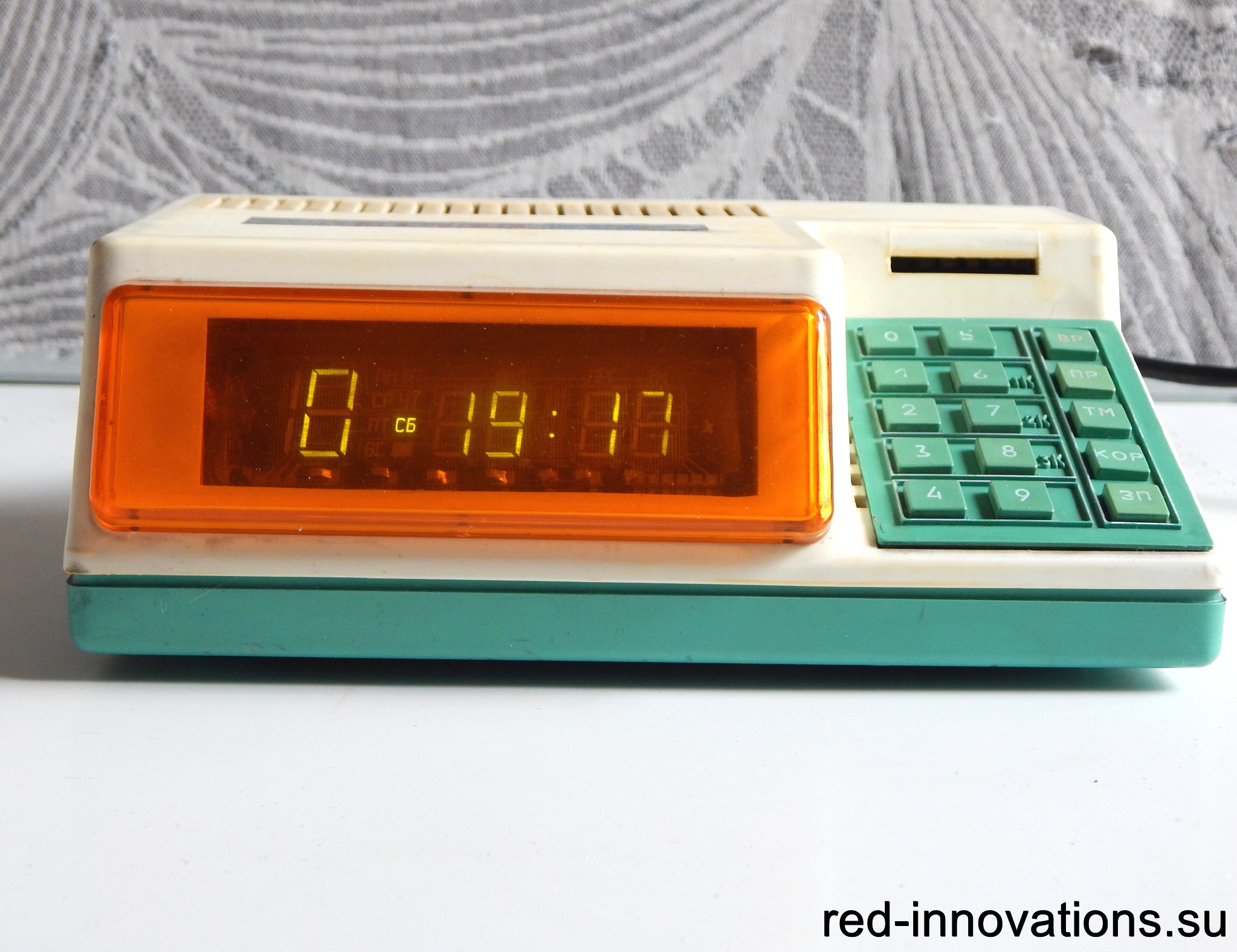

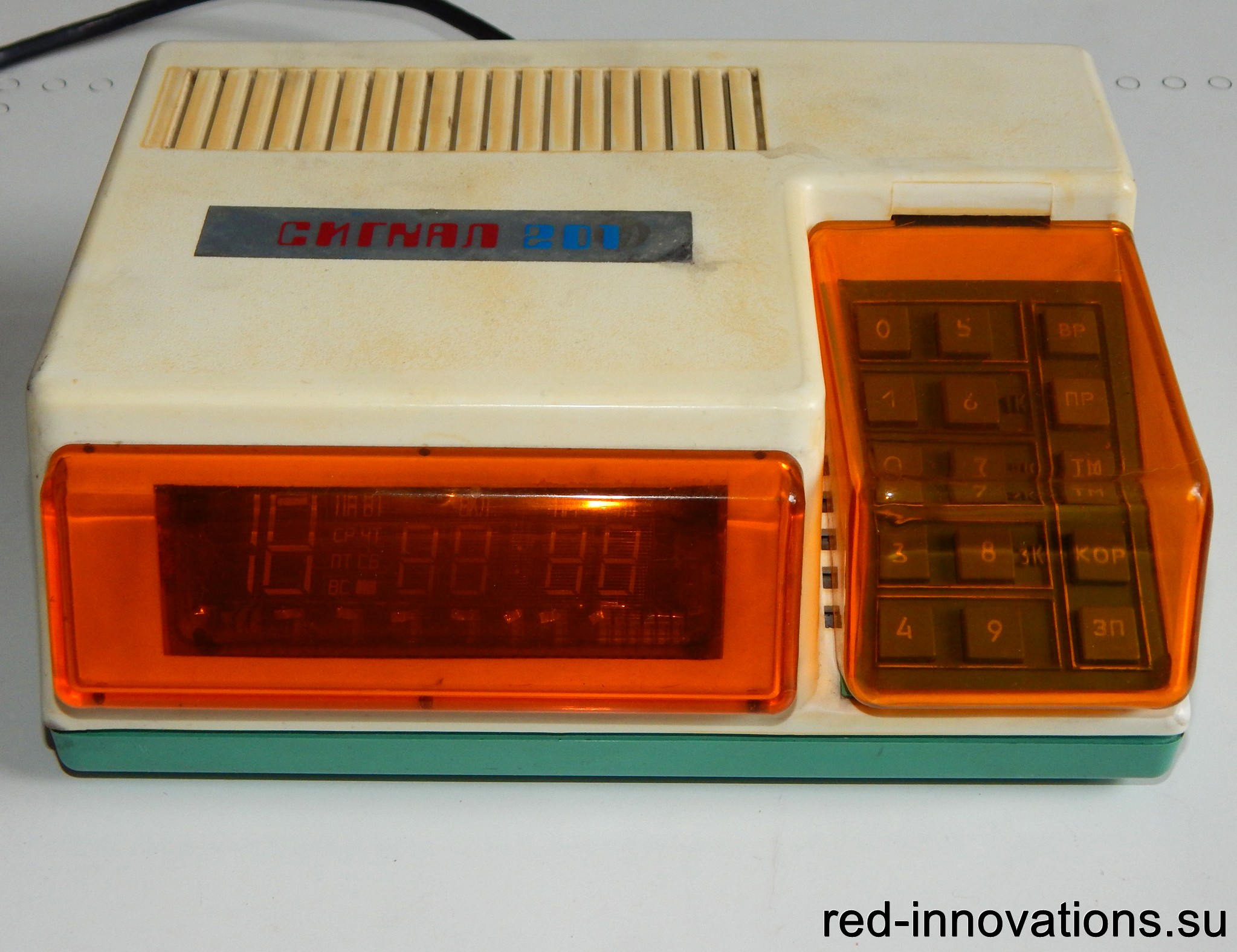

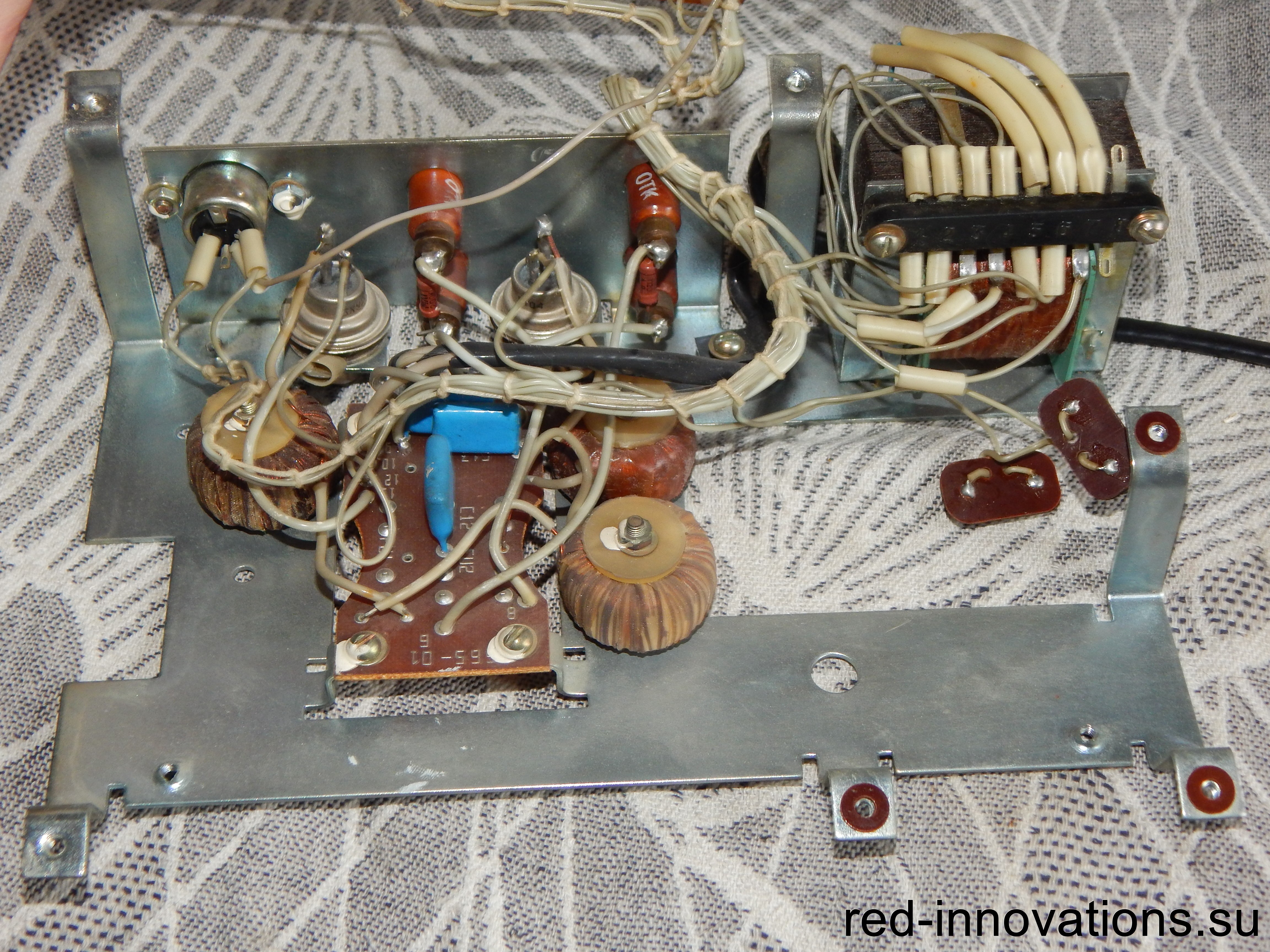

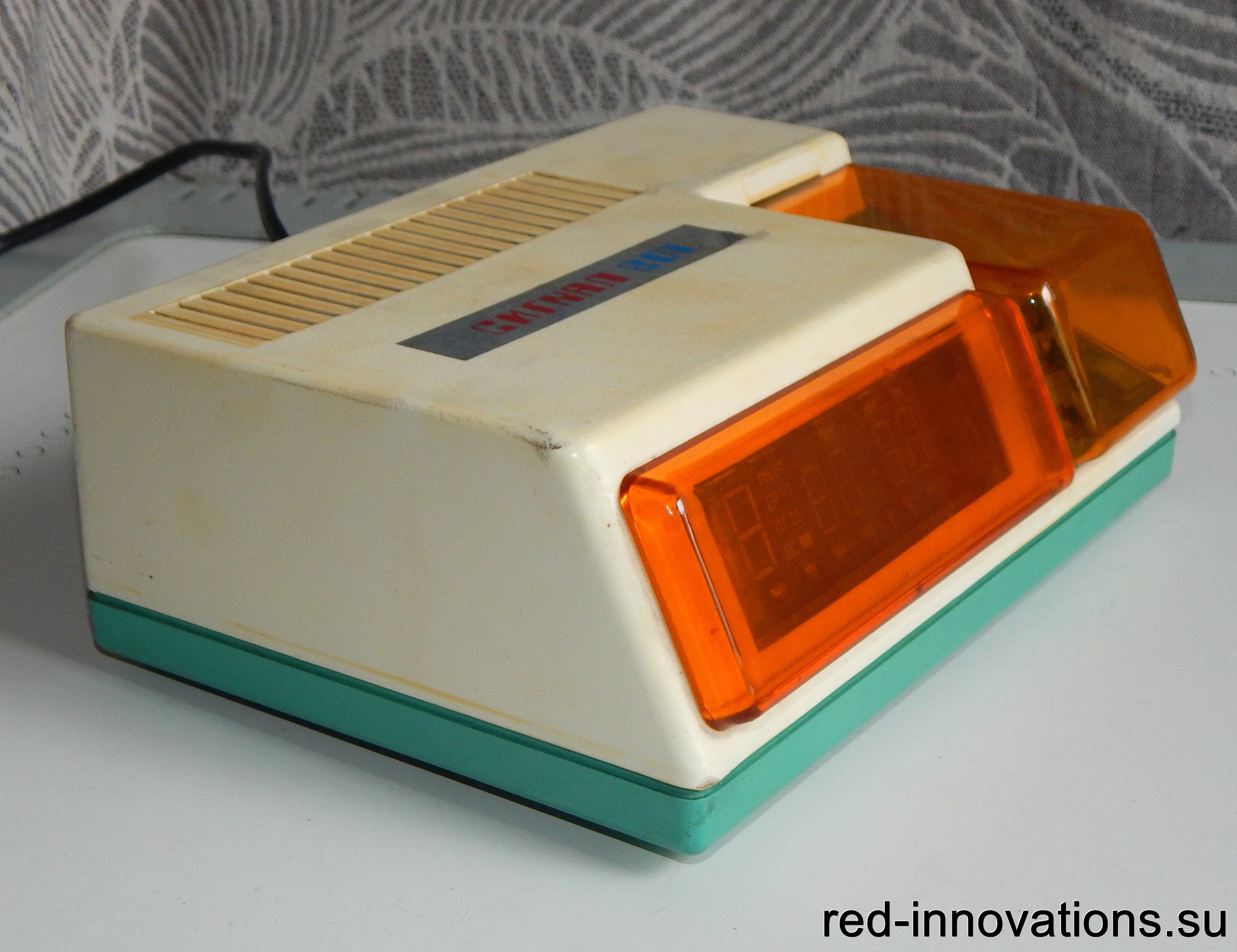

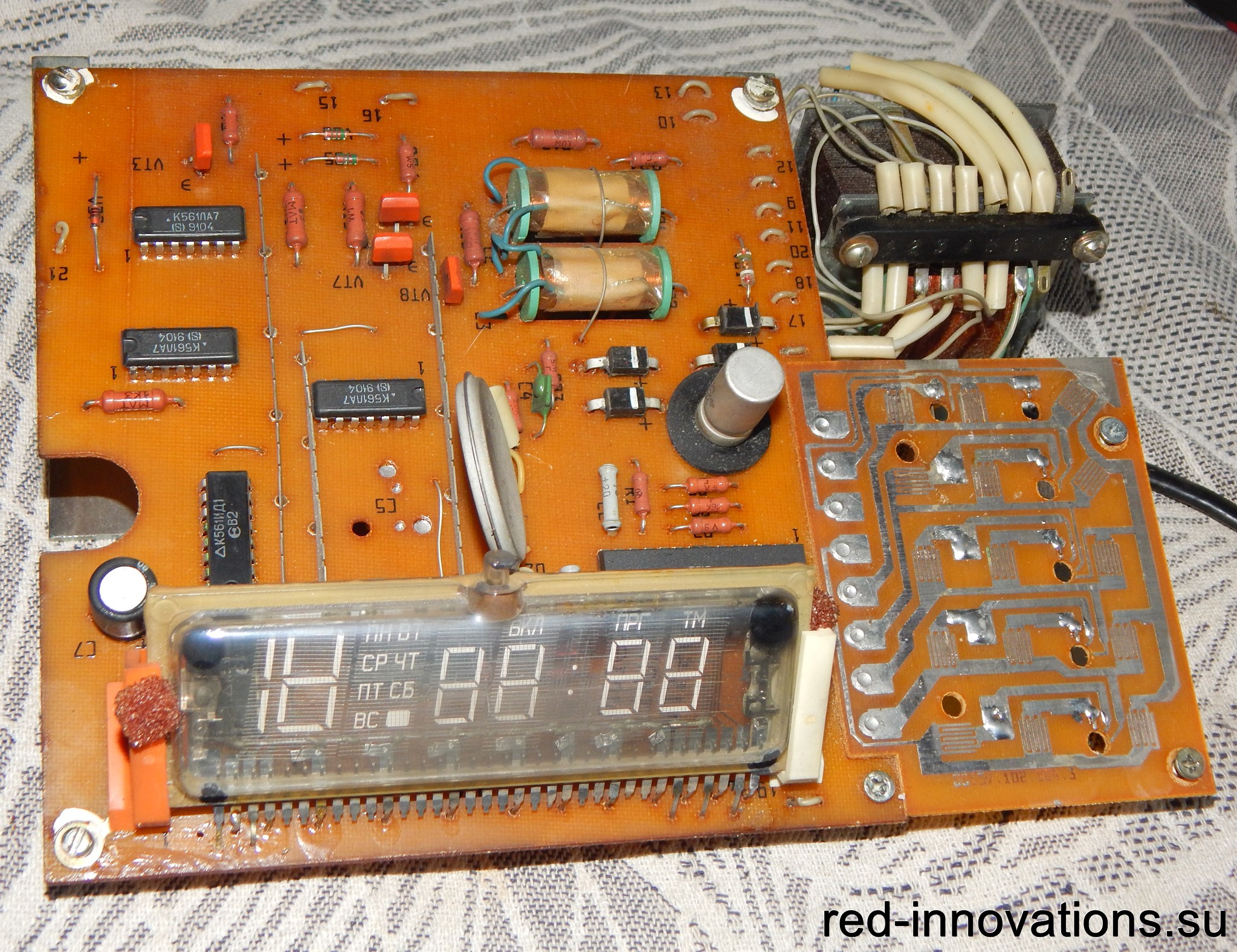

Ниже вы можете видеть "Сигнал-201" 1991 года выпуска. Устройство полностью исправно, хотя и несёт на себе следы активной эксплуатации.
Таймер Сигнал 201 - Руководство по эксплуатации и схема (источник: qrz.ru)
