Телеприёмник-модель "Гномик"

В 1989 году ленинградский завод "Магнетон" приступил к производству телевизора "Ровесник" - самой маленькой в СССР серийной модели. В начале 90-ых годов к выпуску подключились также минский завод "Калибр" (под маркой "Мара-2") и петровский электромеханический завод "Молот" (под маркой "Гномик"). "Ровесник" мог поставляться как готовое устройство, так и в виде радиоконструктора для самостоятельной отвёрточной сборки и настройки. Насчёт "Мары-2" и "Гномика" такой информации нет. Телевизор позволял принимать каналы в метровом диапазоне волн на частотах 48,5...100 МГц и 174...230 МГц. Фиксированных настроек конструкция аппарата не предусматривала, поиск каналов осуществлялся ручкой потенциометра. Имелась автоматическая регулировка усиления. Приём мог осуществляться как на встроенную телескопическую, так и на внешнюю телеантенну. Чувствительность приёмного тракта составляла не менее 55 мкВ. Применялся чёрно-белый кинескоп 8ЛК3Б с диагональю экрана 8 см. Завод "Молот" выпускал параллельно с "Гномиком" модификацию "Мечта" с аналогичным дизайном и с диагональю экрана 12 см. Телевизор работал от внешнего блока питания напряжением 12 Вольт или от автомобильной бортовой сети, потребляемая мощность составляла не более 4 Ватт. Габариты модели: 171 х 140 х 72 мм, масса - не более 1 кг. Цена в советское время равнялась 120 рублям для собранного ТВ или 100 рублям для конструктора.

Телевизор отличался простотой, надёжностью и невысокой ценой. Несмотря на появление на рынке иностранных цветных телевизоров аналогичных или даже меньших габаритов, аппарату удалось продержаться в производстве до второй половины 1990-ых годов. Заводы "Магнетон" и "Калибр" впоследствии доработали схему телевизора, добавив возможность приёма каналов в ДМВ-диапазоне (модели "Магнетон-501Д" и "Мара-2Д"). Завод "Молот" с середины 90-ых выпускал только модели с диагональю 11 и 12 см - "Мечта-2" и "Шарм 11ТБ-401". Цветных телевизоров сопоставимых размеров отечественная индустрия создать не успела, хотя у Министерства электронной промышленности СССР имелись планы начать выпускать в XIII пятилетке ТВ с жидкокристаллическими дисплеями ("Электроника МТЦИ" и "Интеграл ТВ-3110"). Но это уже другая история.

Нашему музею принаджежит телевизор "Гномик", изготовленый 13 сентября 1994-го года. Несмотря на внешние следы износа, полностью исправен. Предыдущими владельцами утеряна ножка для установки телевизора в наклонное положение (разыскивается!).

Н
А
В
Е
Р
Х

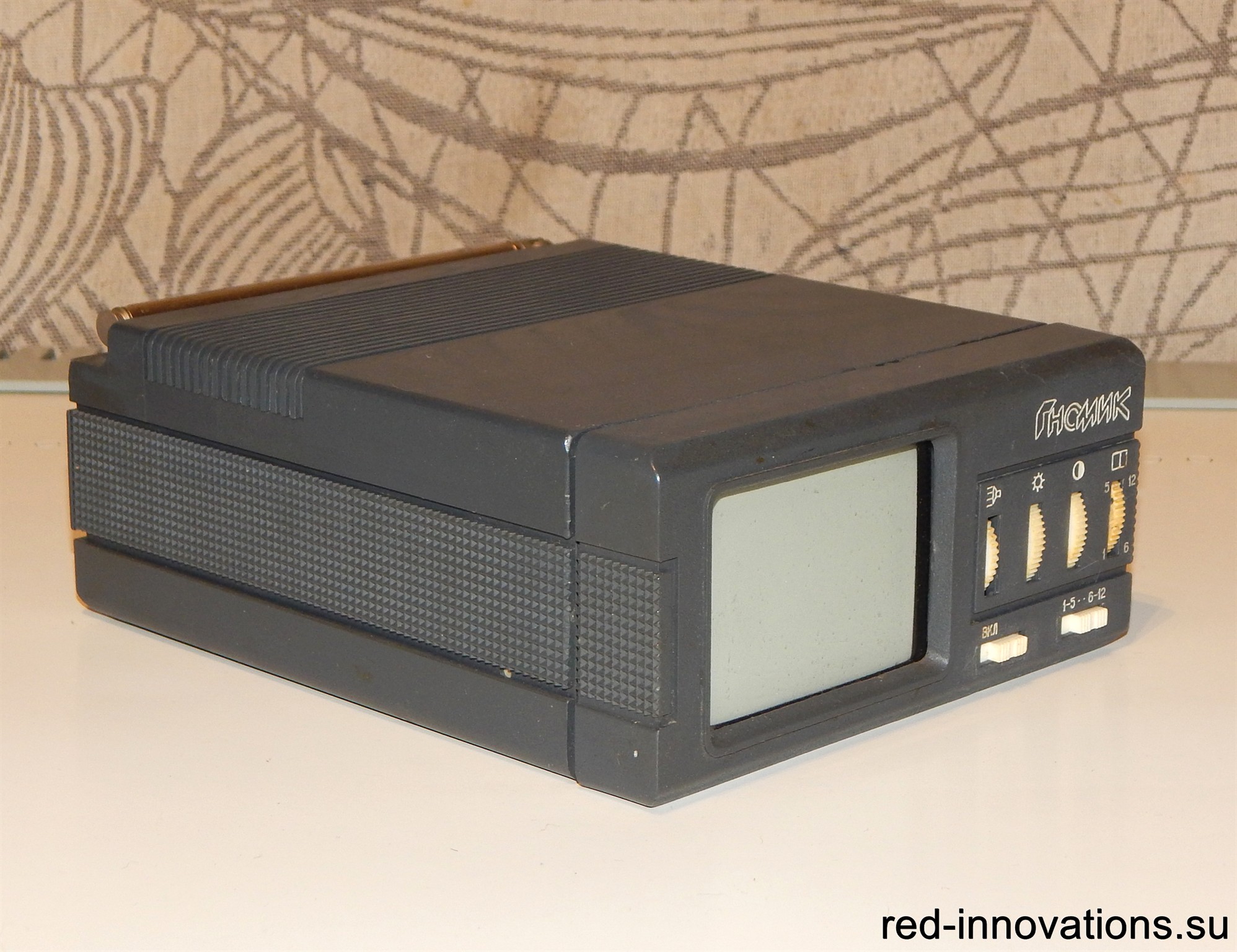

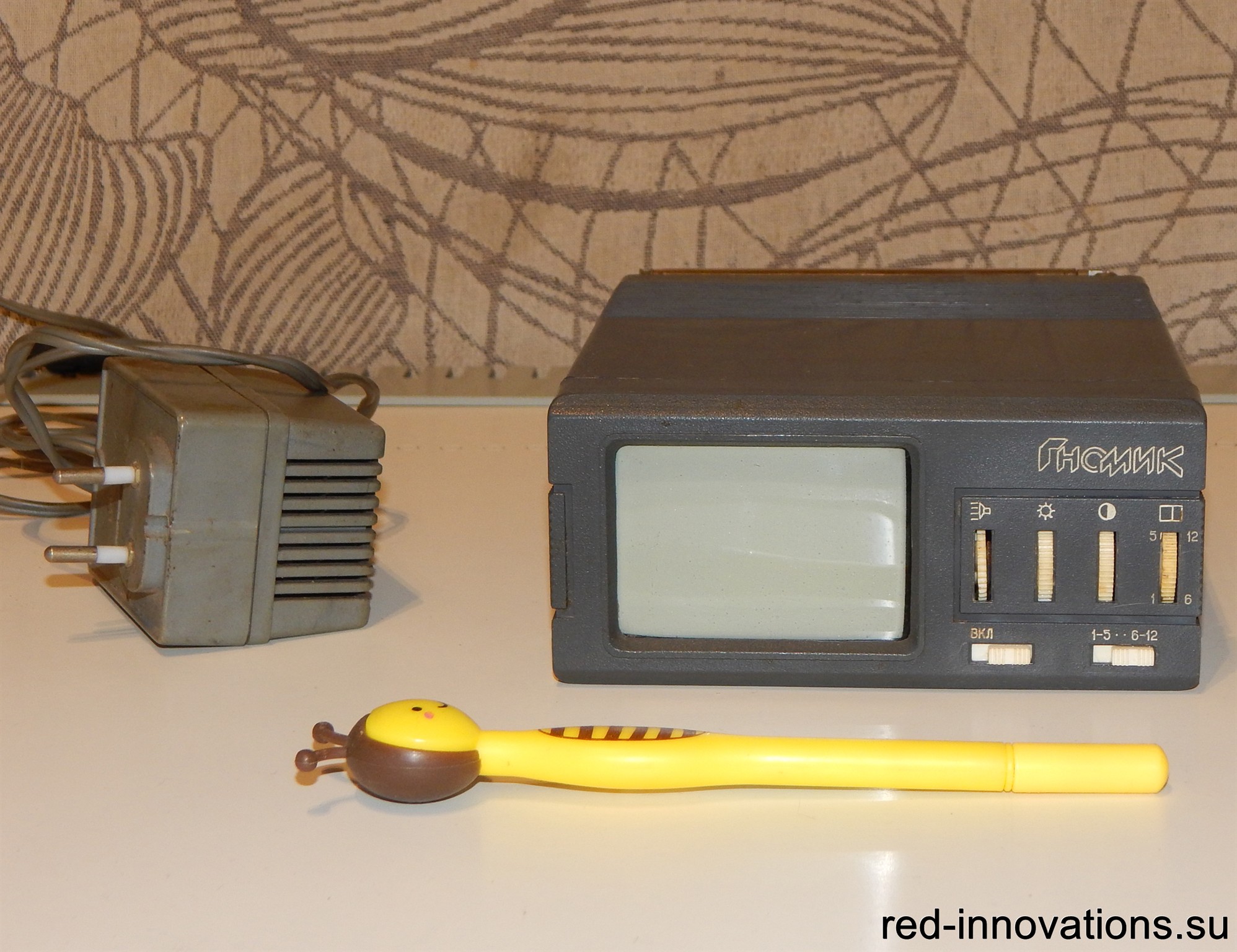

Вид спереди

Вид спереди

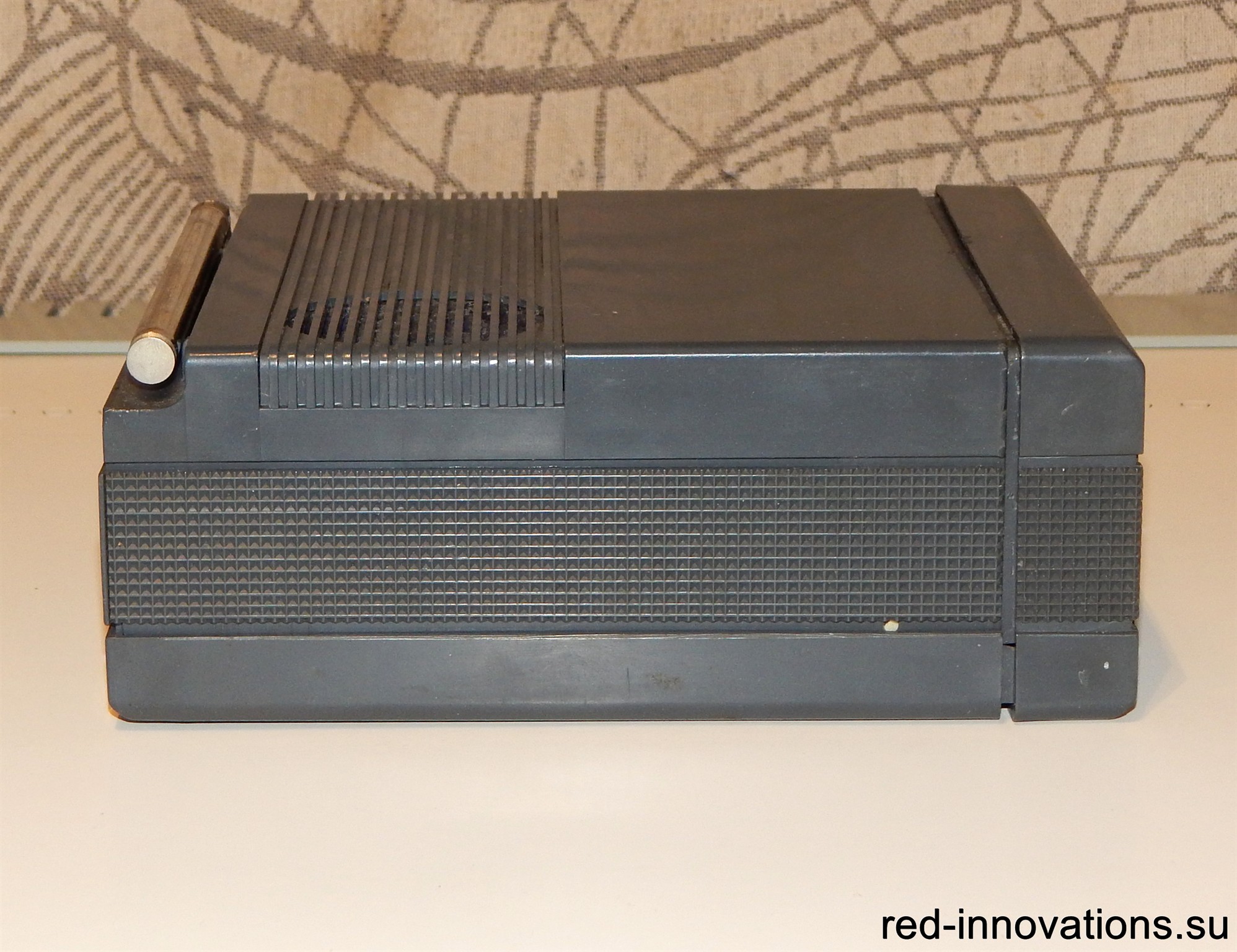

Вид сбоку

Вид сбоку

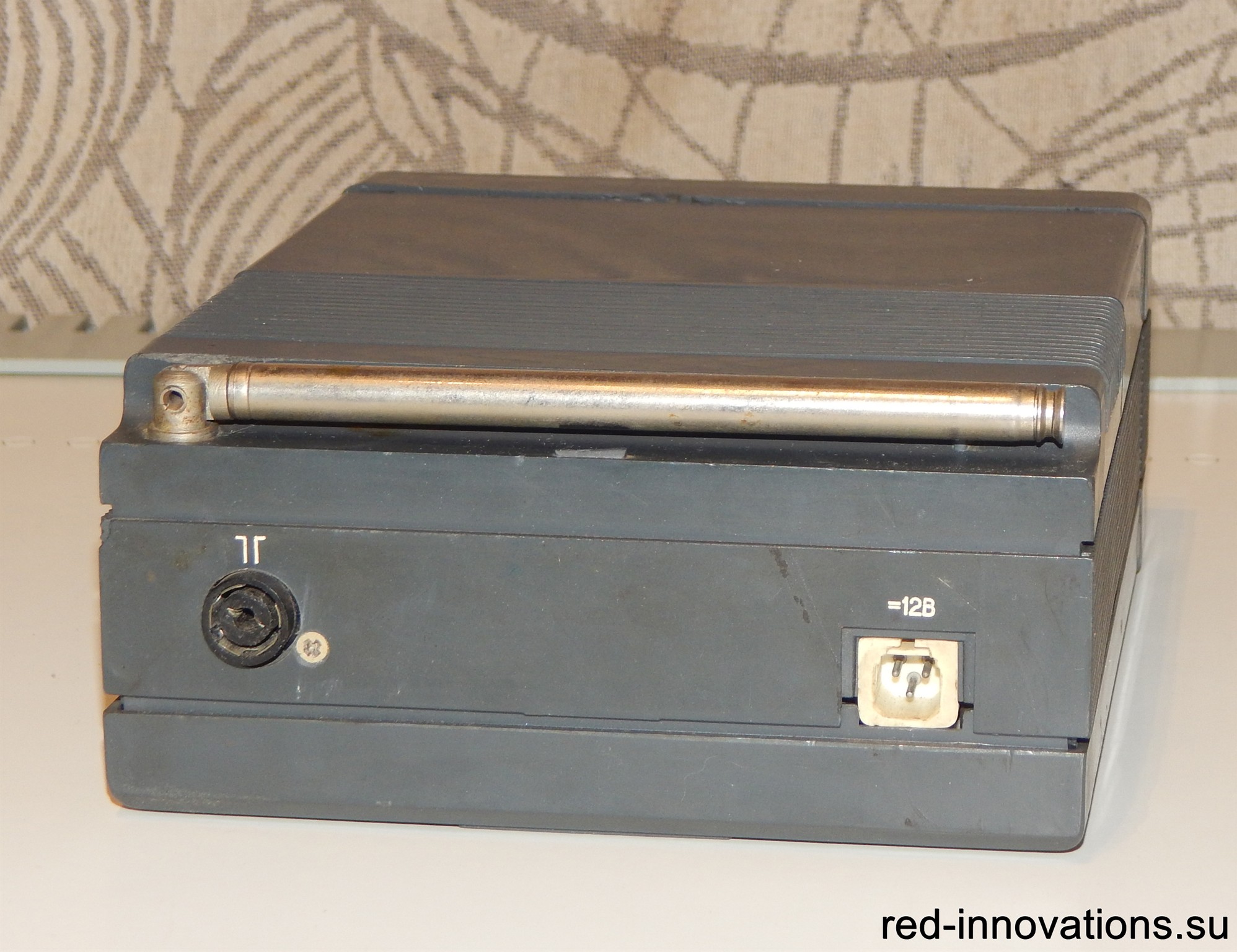

Вид сзади

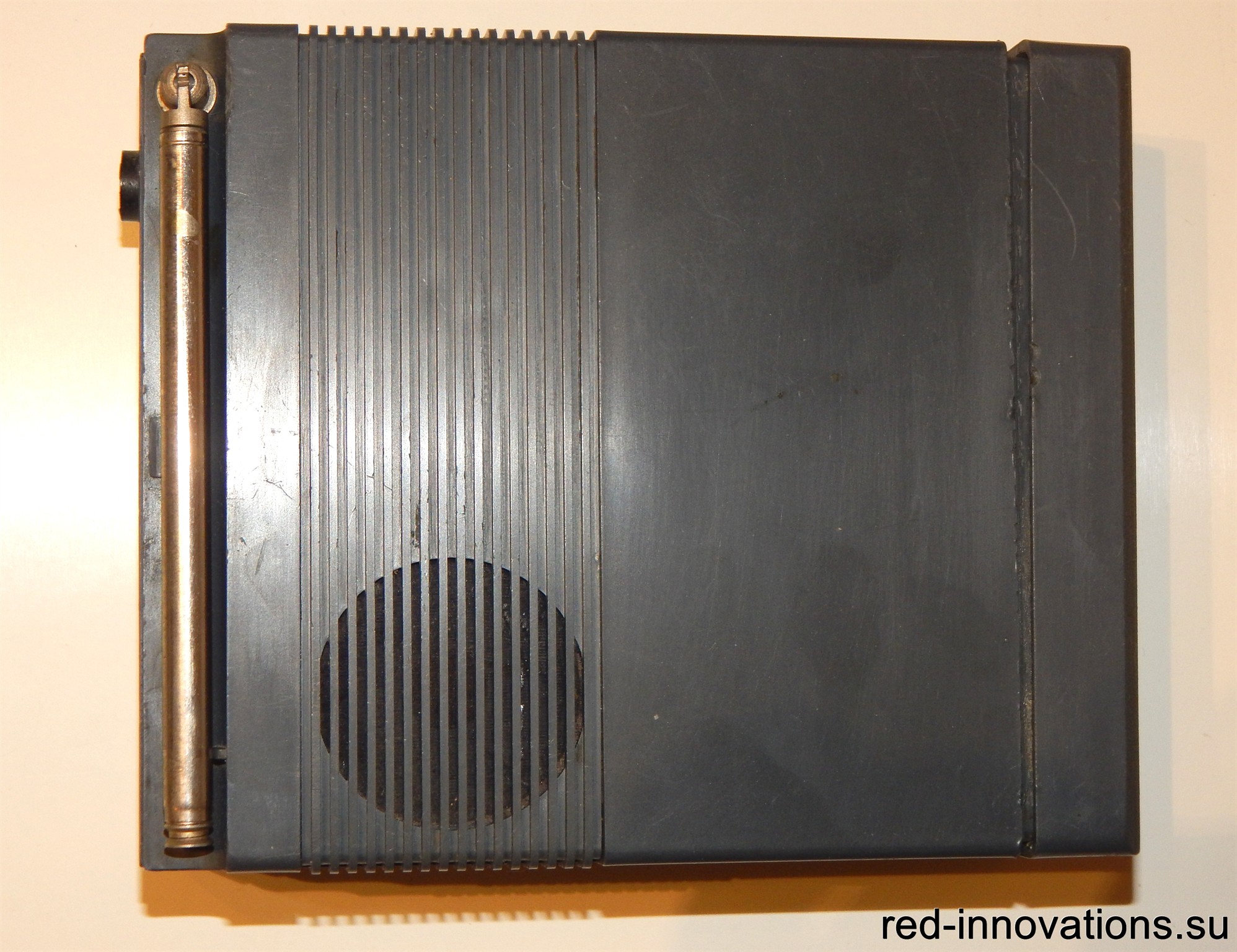

Вид сверху

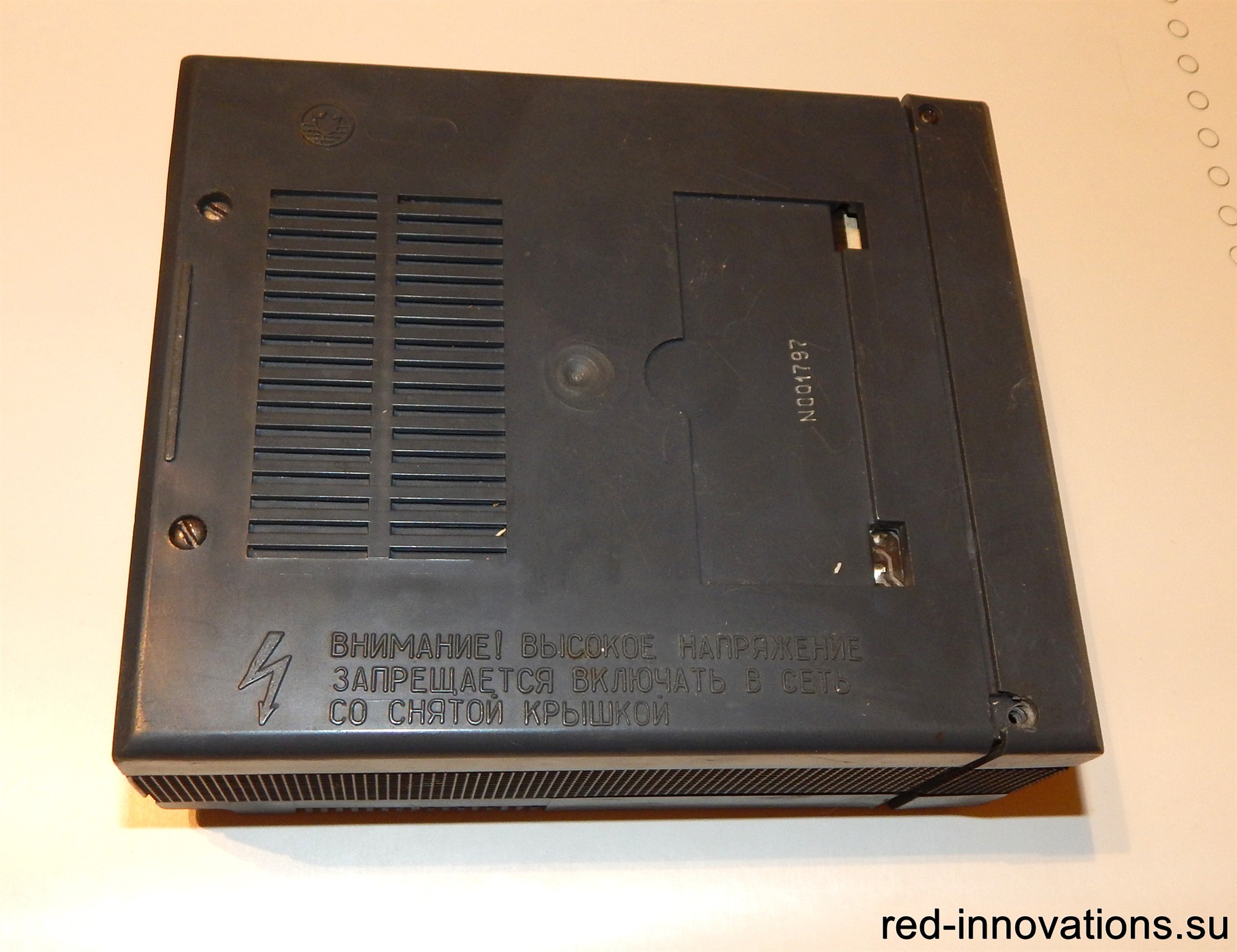

Вид снизу

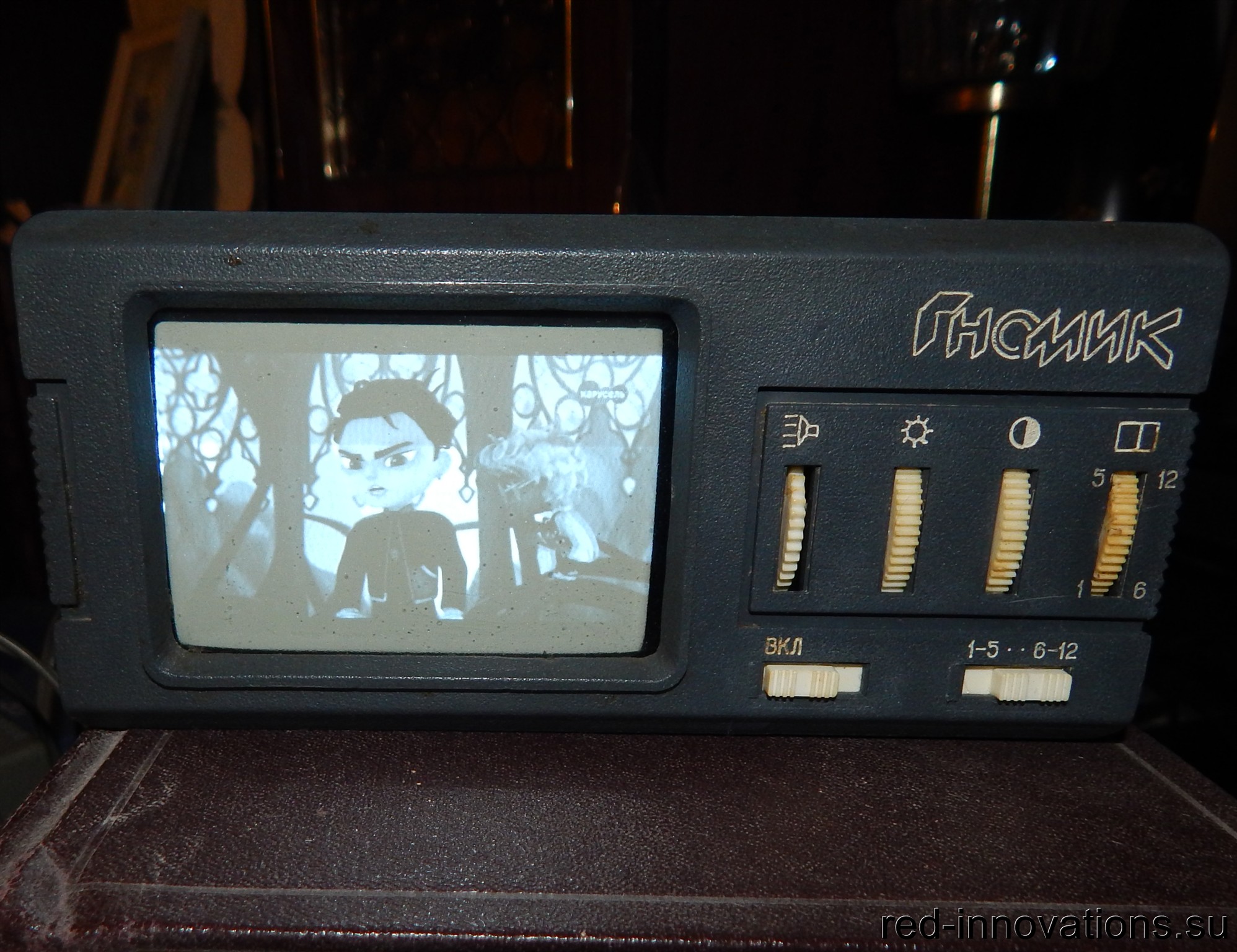

Телевизор в работе

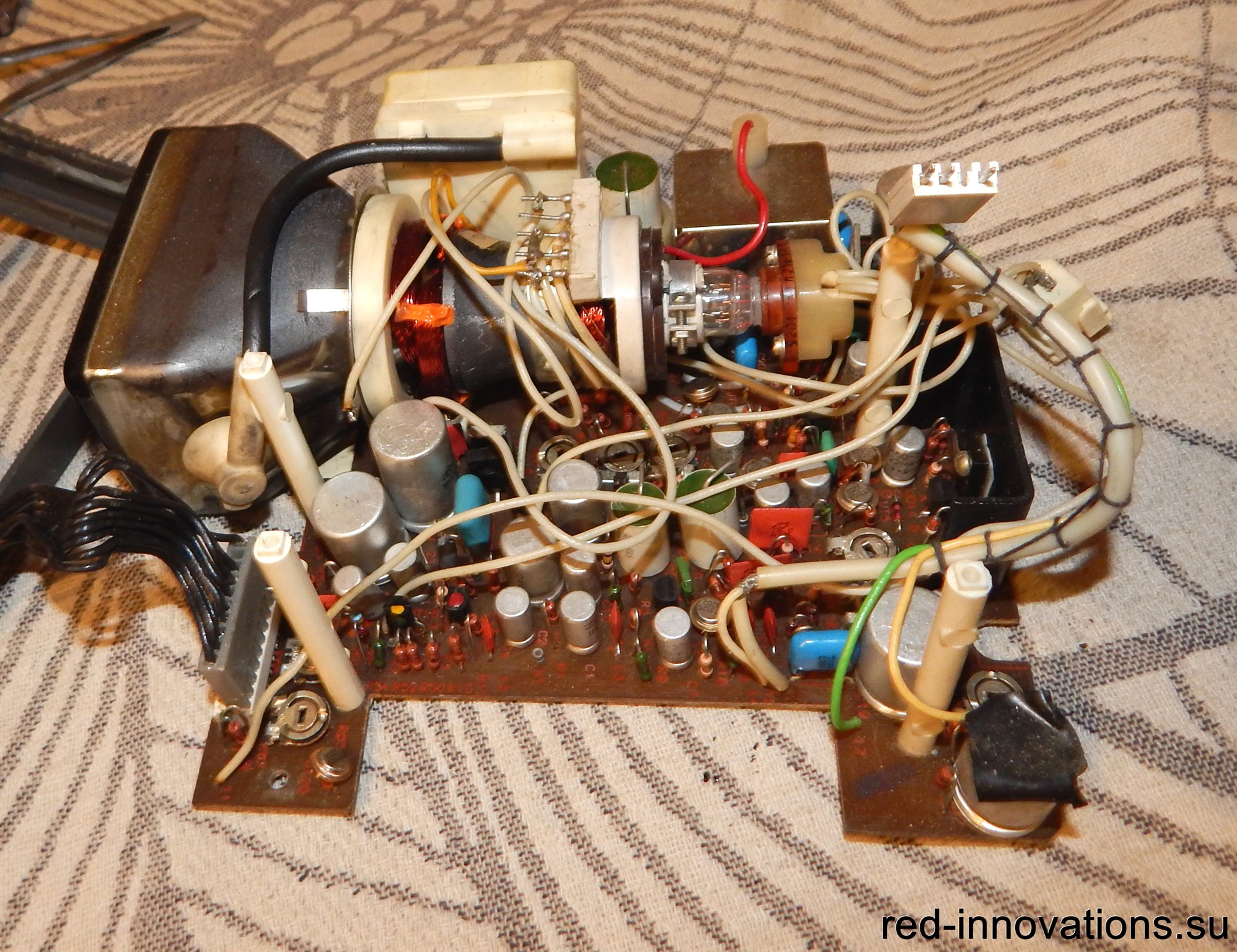

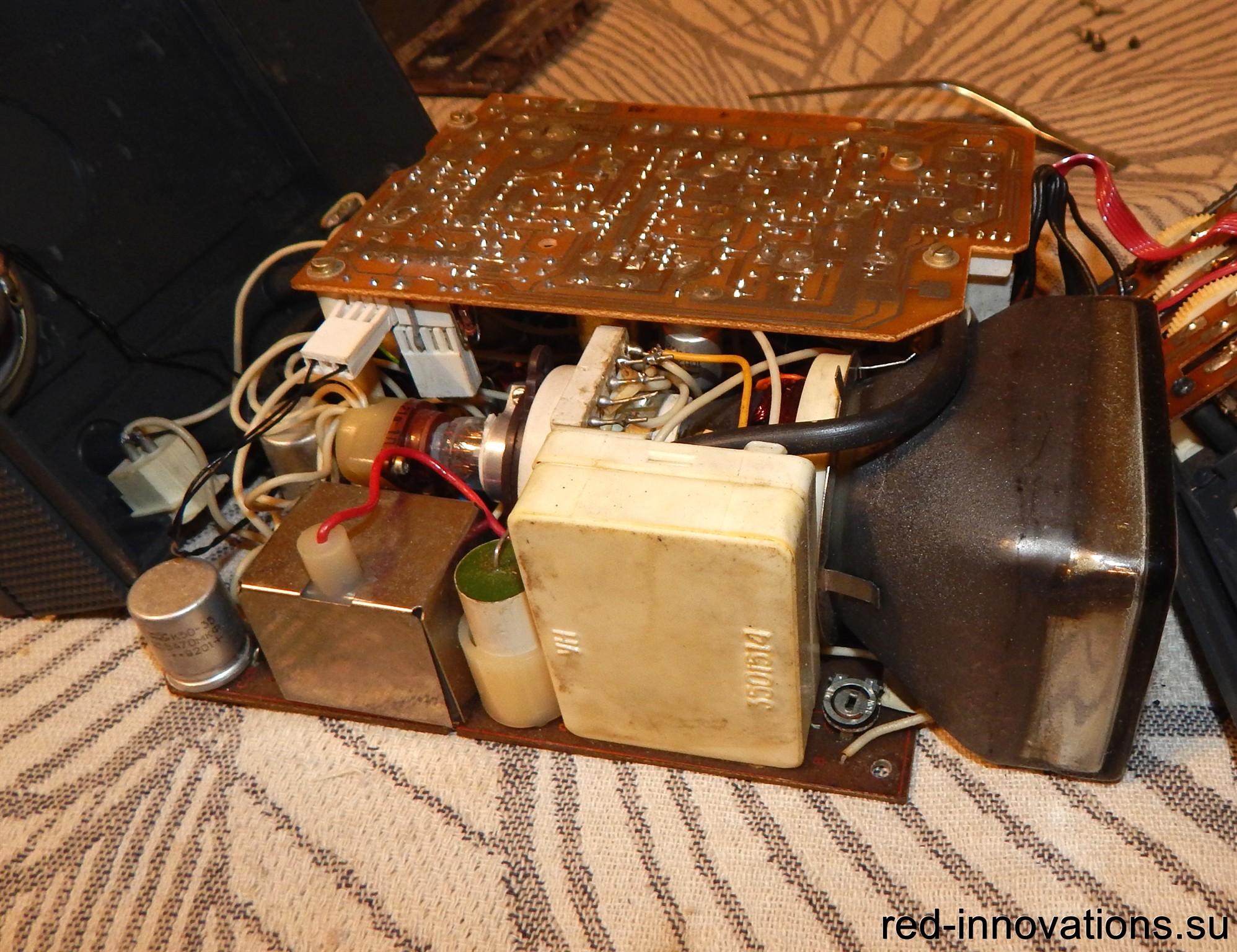

С демонтированным корпусом

С демонтированным корпусом

С демонтированным корпусом

Плата развёрток

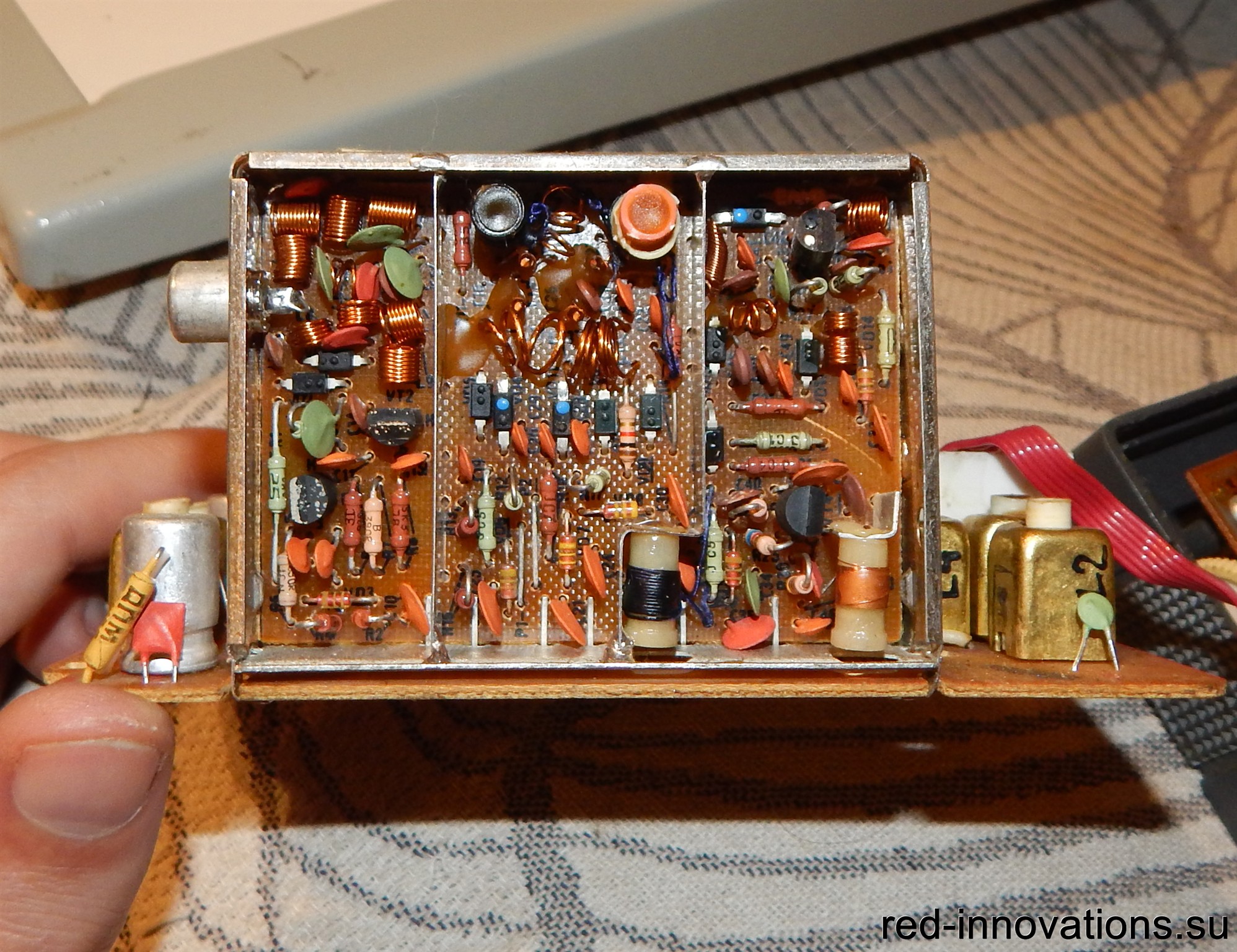

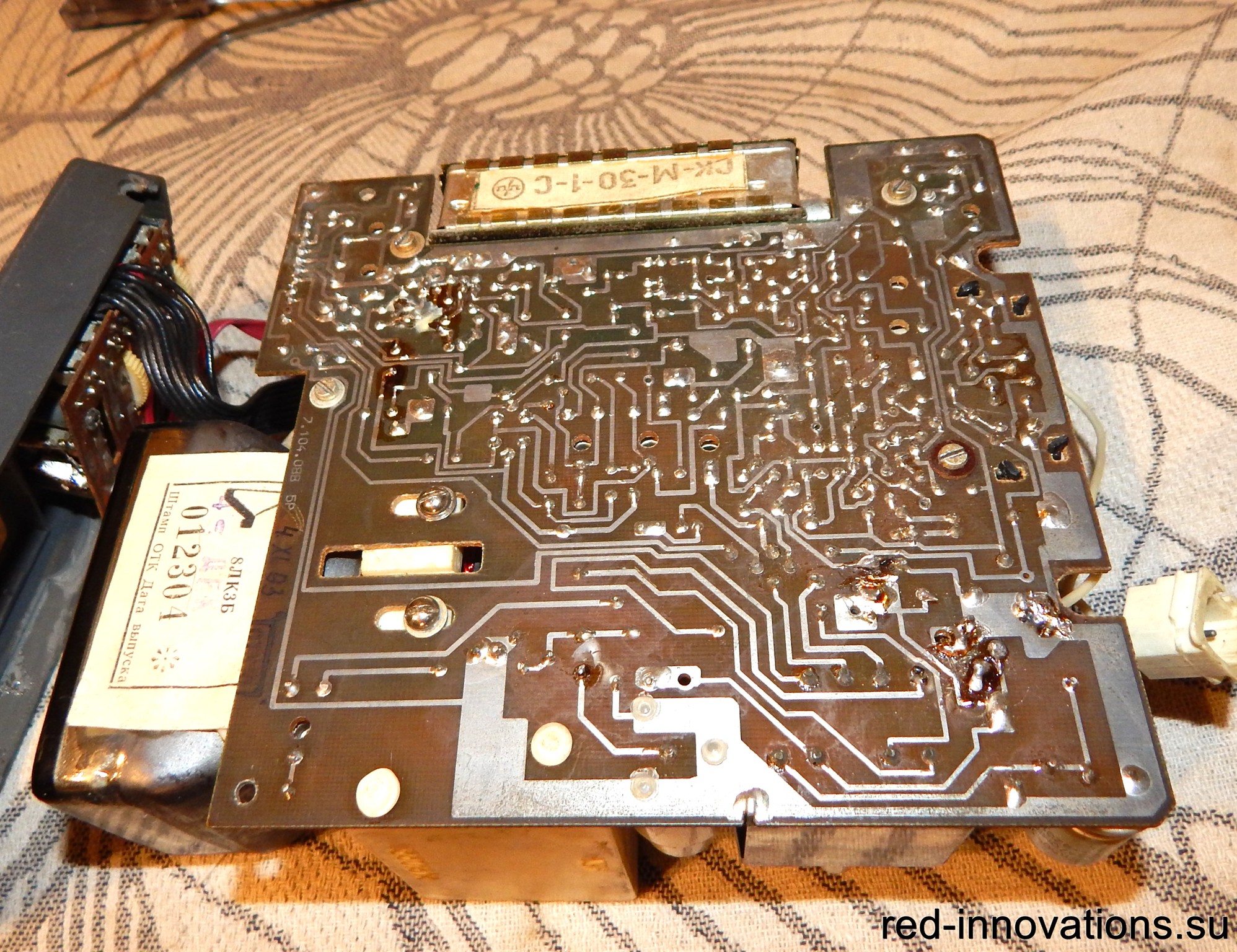

Плата УВЧ

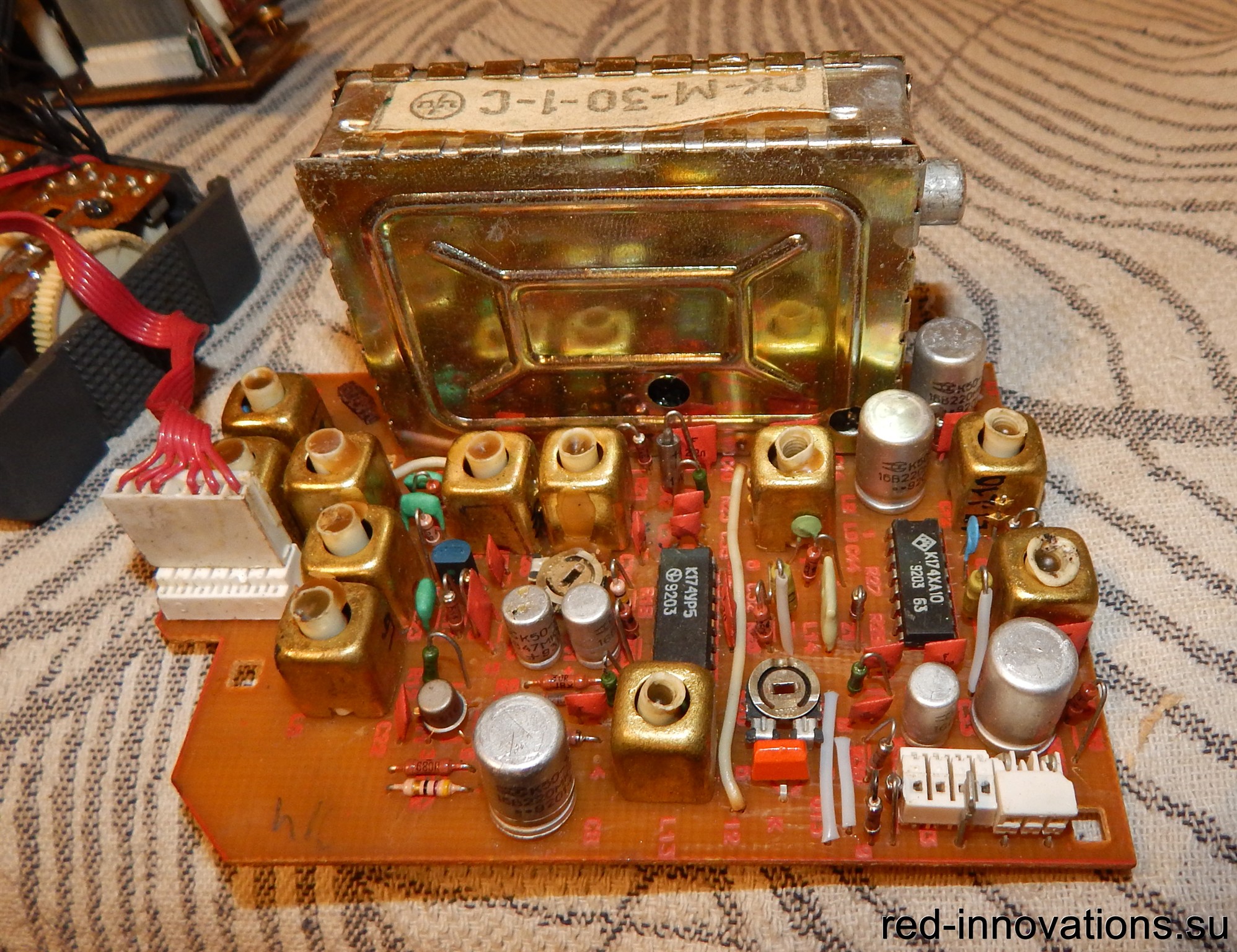

Блок приёмника

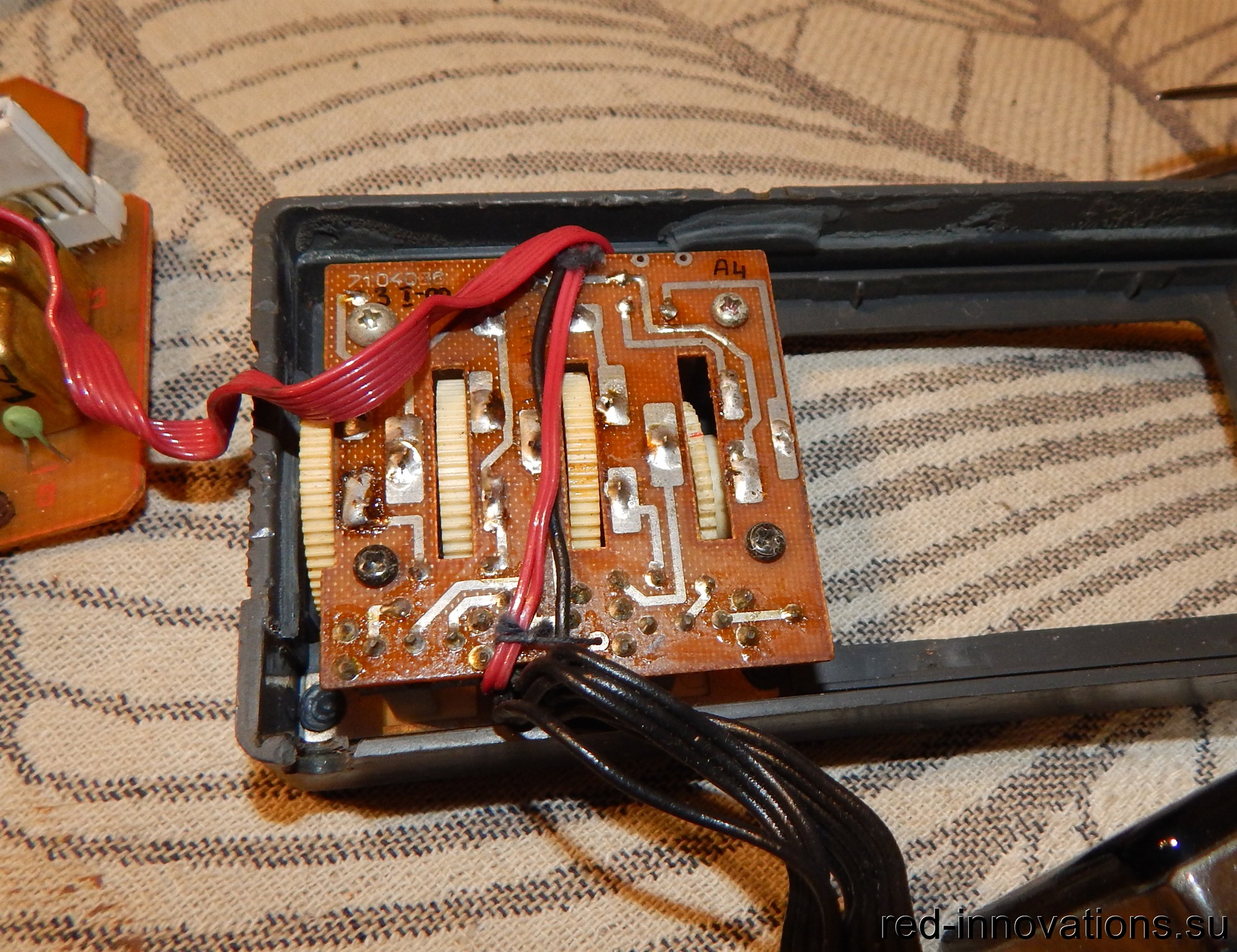

Плата передней панели
