Персональный компьютер "Искра-1031"

Н
А
В
Е
Р
Х

В 1990-ом году Курское ПО "Счётмаш" занялось выпуском плат компьютера "Искра-1030М", однако, в отличие от остальных трёх заводов, также освоивших выпуск этой ПЭВМ, куряне не стали изготавливать для новой машины отдельный корпус, предпочтя "заимствовать" оный от предыдущей модели - "Искры-1030.11". С конца 1991-ого года платы начали размещать в корпус выпускавшегося "Счётмашем" компьютера "Истра-4816". Именно путём скрещивания механики "Истры-4816" и электроники "Искры-1030М" и появилась "Искра-1031". Платы ранних экземпляров компьютера были идентичны "Искре-1030М"; в дальнейшем модернизации подверглась плата микроЭВМ (появилась возможность подключения стандартной клавиатуры IBM PC/XT) и ОЗУ (80 микросхем КР565РУ5 заменили на 36 КР565РУ7), а вместо адаптера АПД стали устанавливать сетевую карту собственной или же кооперативной разработки.

Примечательно, что корпус "Истры-4816", куда разместили "Искру", был совершенно не предназначен для компьютера "корзинной" компоновки. В результате левую прорезь для флоппи-дисковода на передней панели пришлось "навечно" закрыть заглушкой (разместить там какое-либо устройство было невозможно). При необходимости второй дисковод устанавливался на место жёсткого диска, для чего на передней панели в заводских или кустарных условиях проделывалась новая прорезь. В экземплярах "Искры", поддерживающих стандартную ХТ клавиатуру, на заглушке размещалась кнопка Reset. Несмотря на эти недостатки, корпус нового ПК был значительно удобнее, чем у "Искры-1030М": кожух с передней панелью крепились всего на 4-ёх винтах, позволяя осуществлять оперативный доступ ко всем внутренним устройствам компьютера. Дисководы устанавливались на салазках, как в некоторых современных системных блоках; для демонтажа любого из них достаточно было отвернуть 2 винта.

Технические характеристики компьютера остались на стандартном для поздних ХТ-совместимых машин уровне: процессор КР1810ВМ86 с частотой 4,7 МГц, 640 Кб/ 1 Мб ОЗУ, видеодаптер CGA + RGB (16 цветов при разрешении экрана 320х200 пикселей и монохромный режим при разрешении 640х200 пикселей), один или два дисковода 5,25", опционально жёсткий диск 20 Мб (как правило, Seagate ST-225). Массовый выпуск модели пришёлся на 1992-1993 гг. В этот период на Западе уже активно производились компьютеры на базе процессора Intel 486, и "Искра", концепция которой родилась начале 80-ых годов, на их фоне смотрелась настоящим трилобитом. Основная часть машин была направлена в учебные заведения: школы и институты. Ученические места оснащались компьютерами с одним флоппи-дисководом, а жёсткий диск имел только компьютер преподавателя - с него по локальной сети загружался необходимый софт. Существовала также модификация "Искра-1031С", представлявшая собой компьютеризированный кассовый терминал.

"Искра-1031" стала единственным массовым РС-совместимым компьютером гражданского назначения, производившимся в России после перестройки, и олицетворяла собой безнадёжное положение отечественной микроэлектроники. Промышленным объединением "Счётмаш" предпринимались попытки выпуска компьютера "Искра-3104", также базировавшегося на процессоре КР1810ВМ86, но конструктивно совместимого с IBM PC/XT (устанавливались стандартные компьютерные разъёмы и ISA-слоты). Видеоадаптер применялся EGA, на основе 3-ёх микросхем КР1843ВГ3. Сколь-либо массового характера производство этой модели не приобрело. Известно также о существовании опытных образцов "Искры-1040" на процессоре Intel 286 и чипсете КР1847, но дальше нескольких десятков образцов дело не пошло. Оба перспективных компьютера также собирались в корпусе "Истры-4816."

Несмотря на все потрясения и крах отечественной промышленности, курский "Счётмаш" существует до сих пор и является одним из немногих в России предприятий, выпускающих микроэлектронику гражданского назначения. О компьютерах, конечно, речи быть уже не может, и в настоящее время предприятие специализируется на производстве контрольно-кассовой аппаратуры (кассовых аппаратов, электронных весов и т.п.). Микросхемы поставляются Минским НПО "Интеграл", пассивные компоненты изготавливаются в РФ, а отдельные модули закупаются в Восточной Азии.

Ниже представлены снимки компьютеров 1992-ого и 1993-его годов выпуска. Также в статью добавлены фотографии различных версий плат, позволяющие отследить эволюцию производства "Искры-1031". Часть плат пострадали от вандалов-собирателей драгоценных металлов и пока не восстановлены.

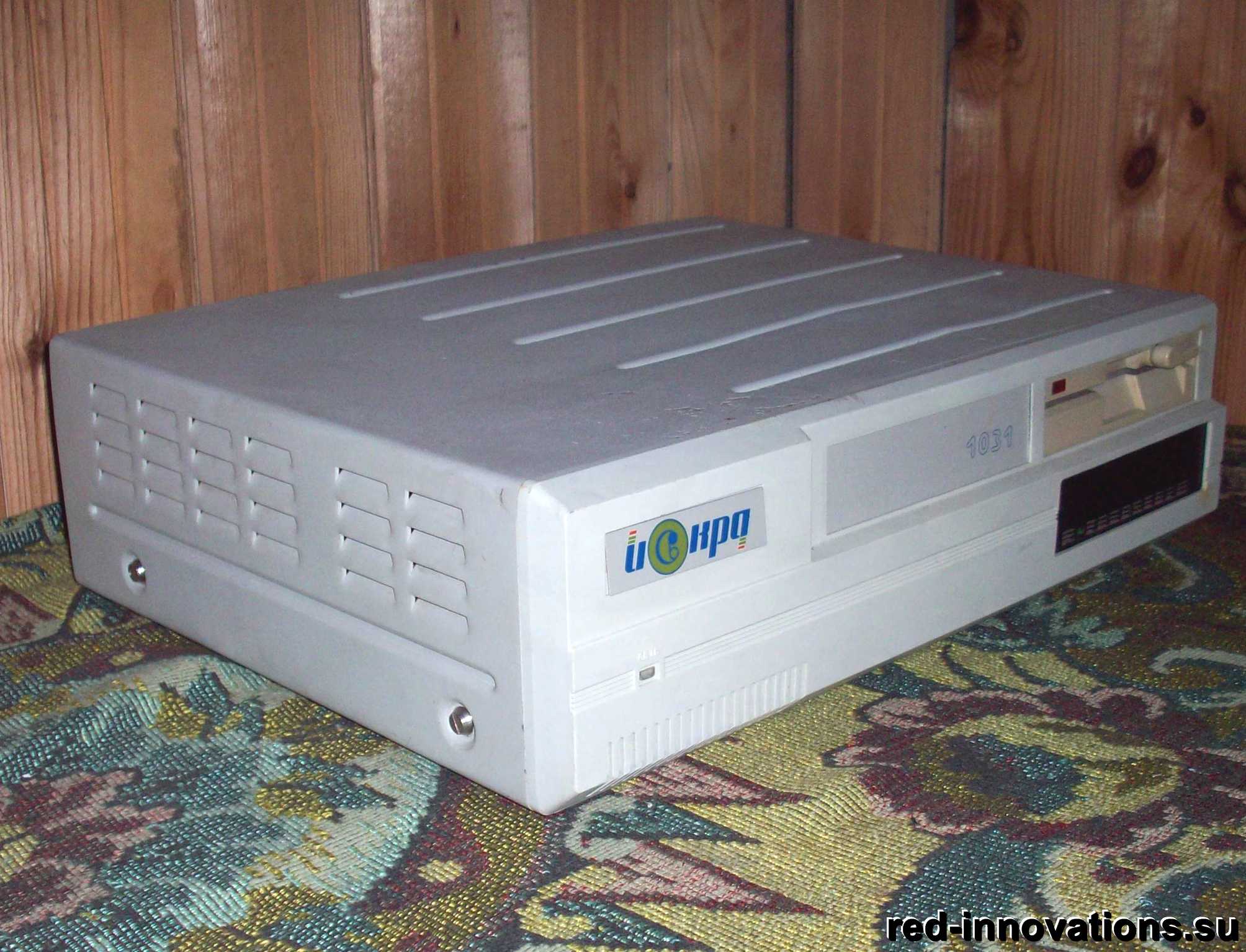

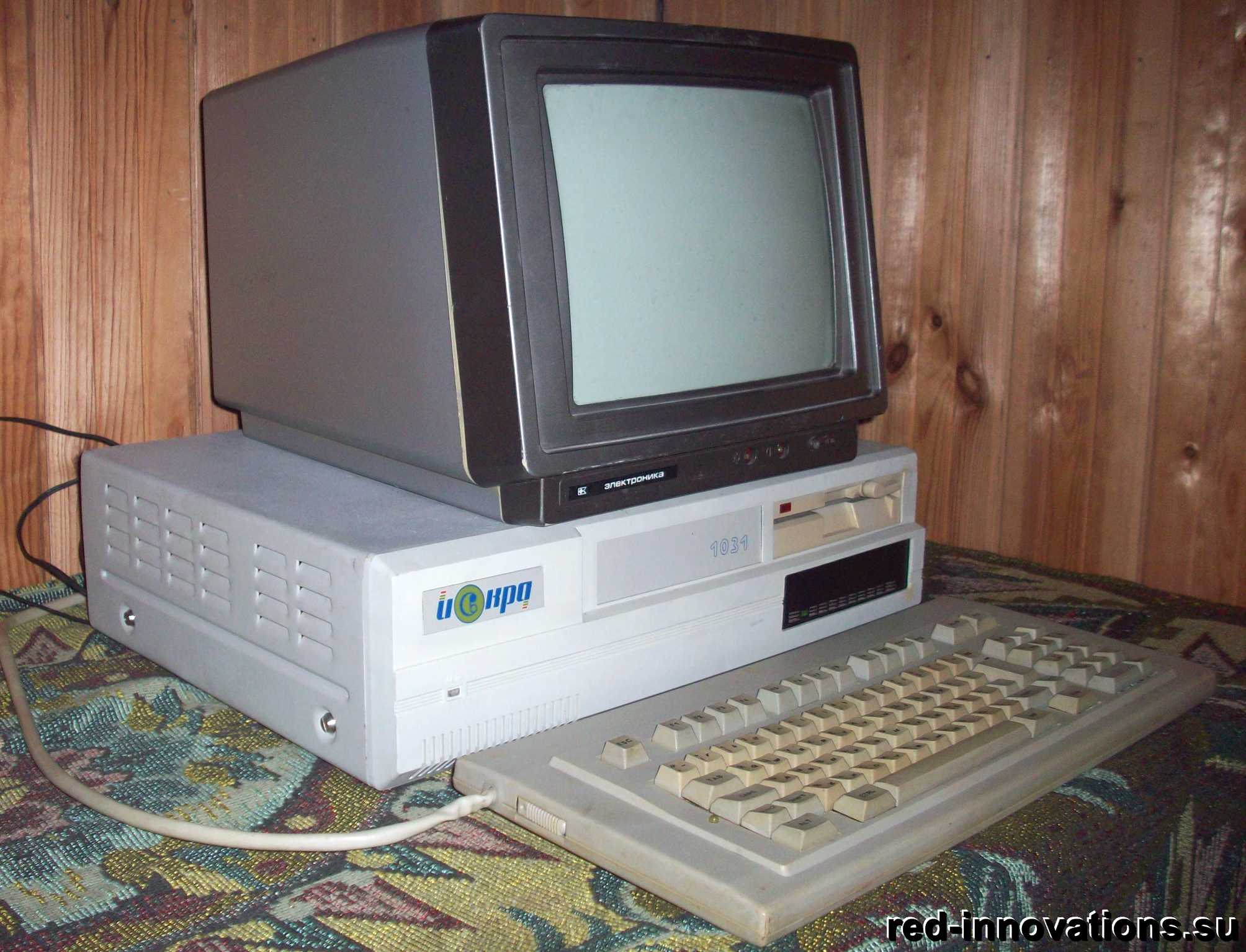

Общий вид компьютера

Общий вид компьютера

Вариант корпуса с возможностью установки двух флоппи-дисководов

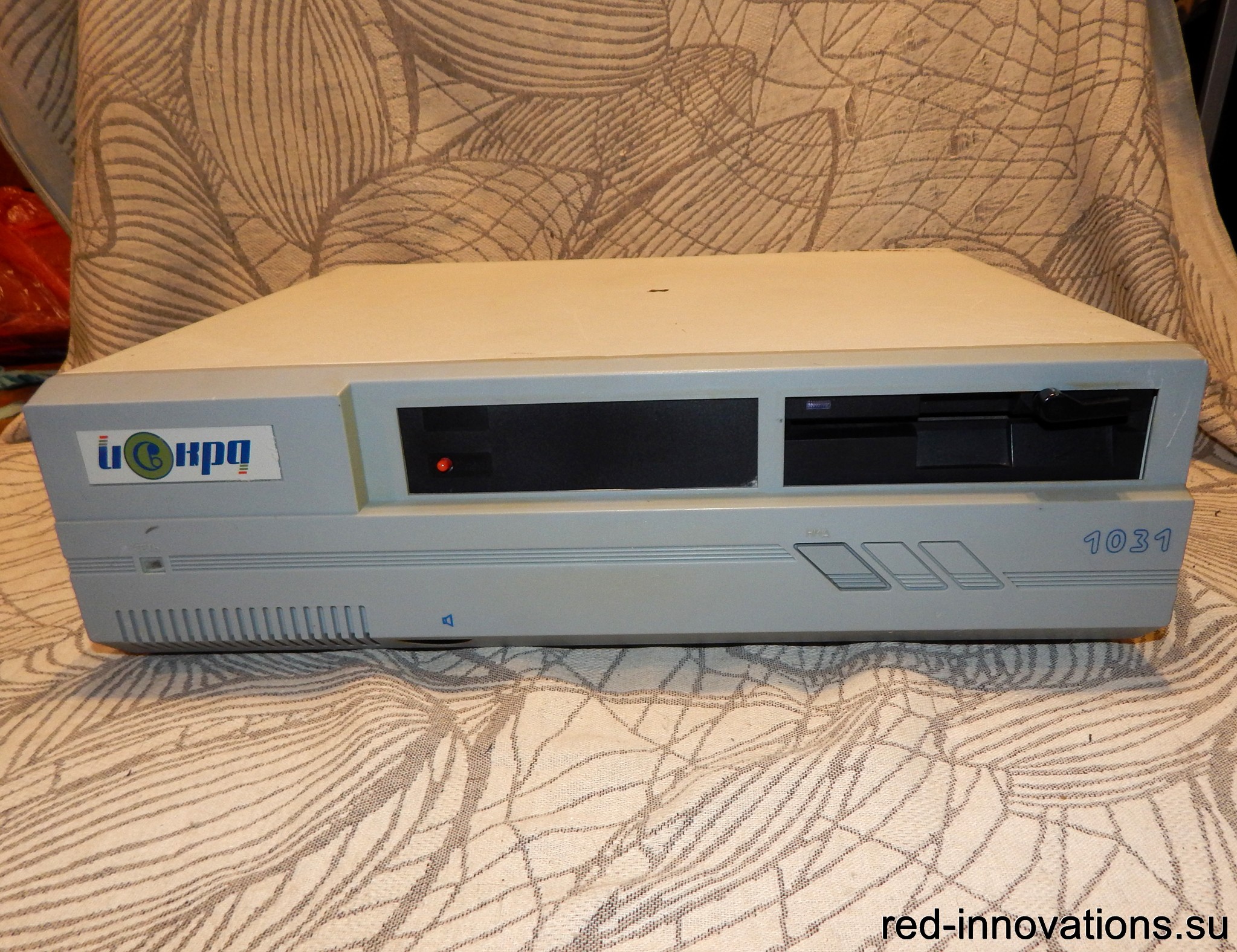

Вариант корпуса с возможностью установки одного флоппи-дисковода и с кнопкой перезагрузки на передней панели

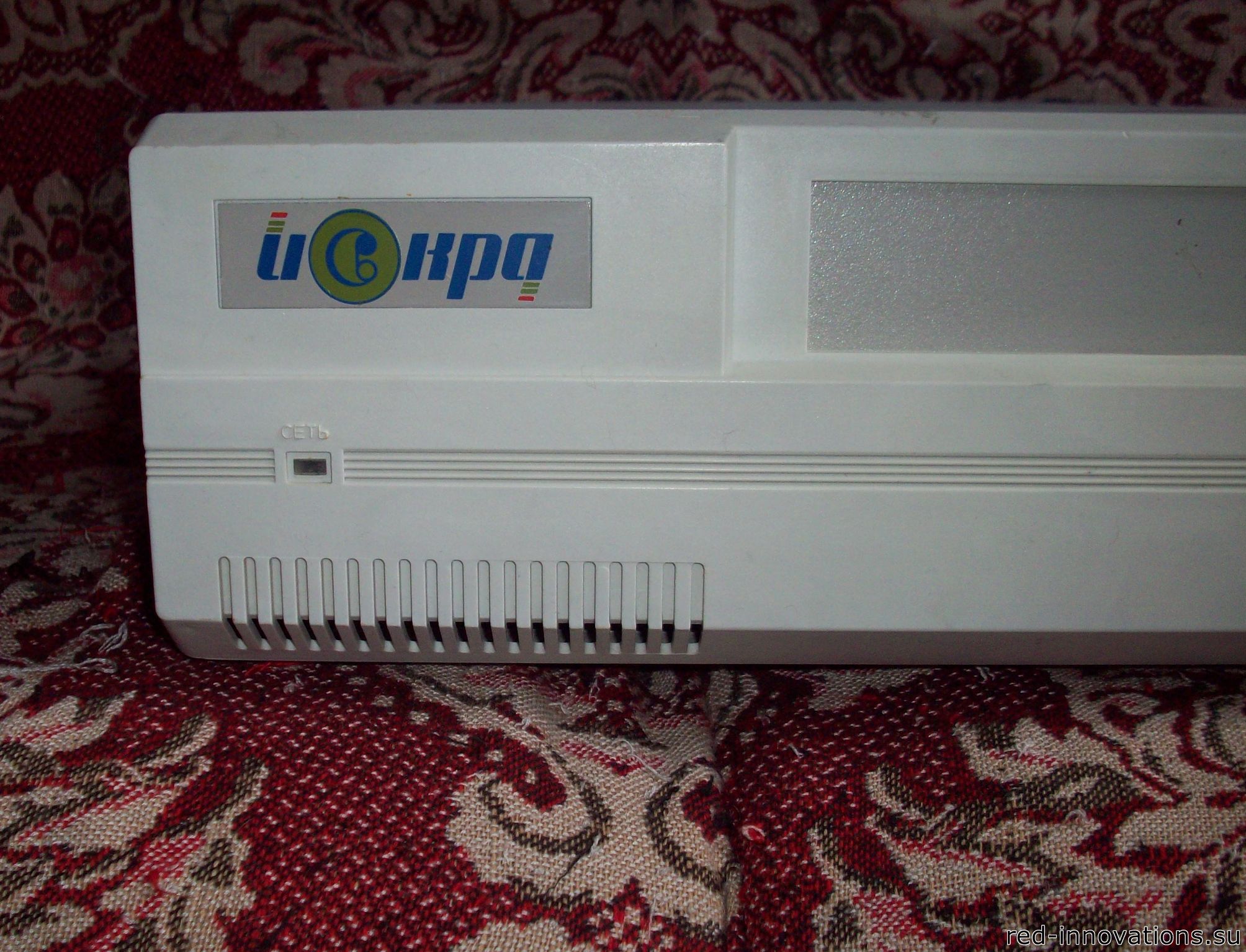

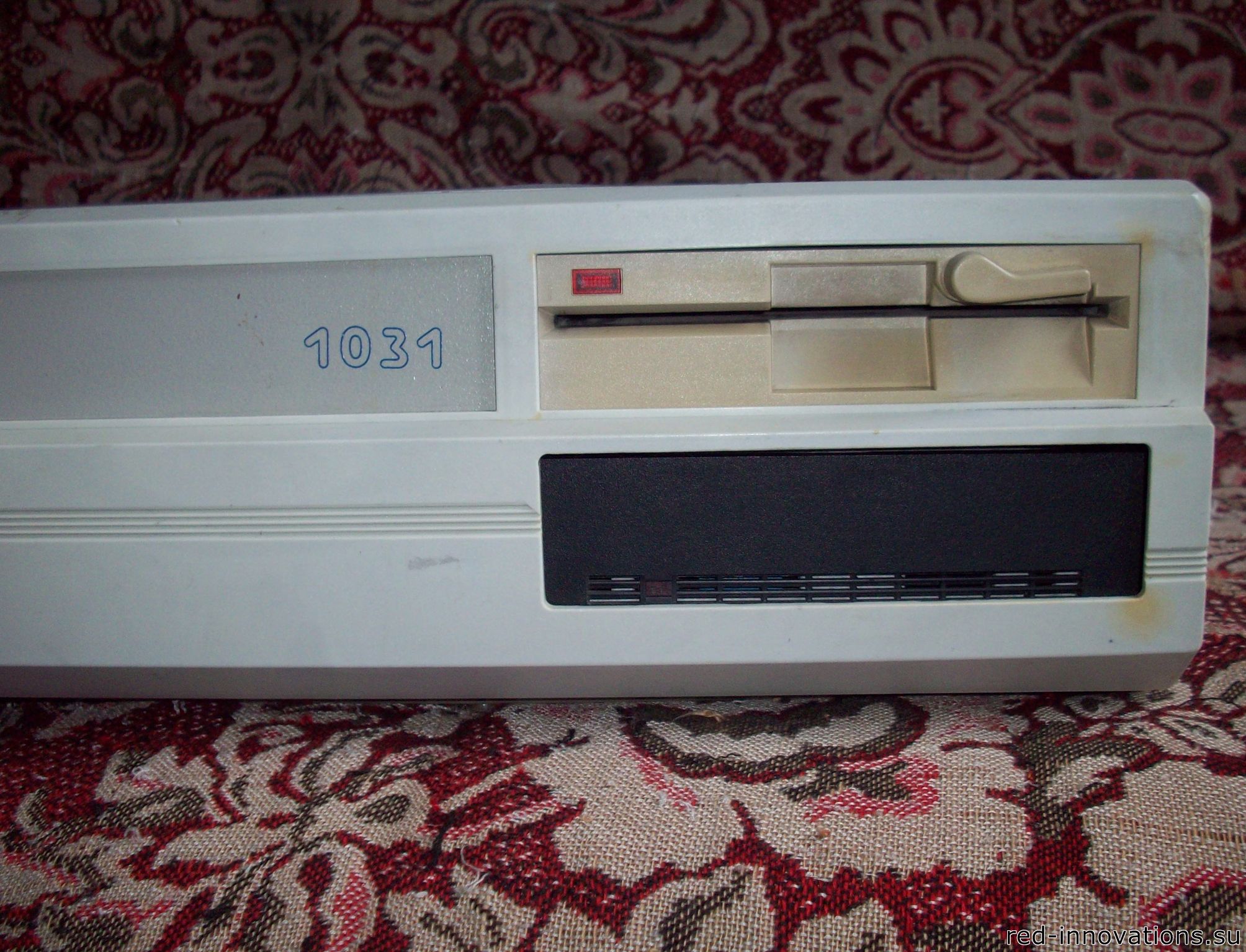

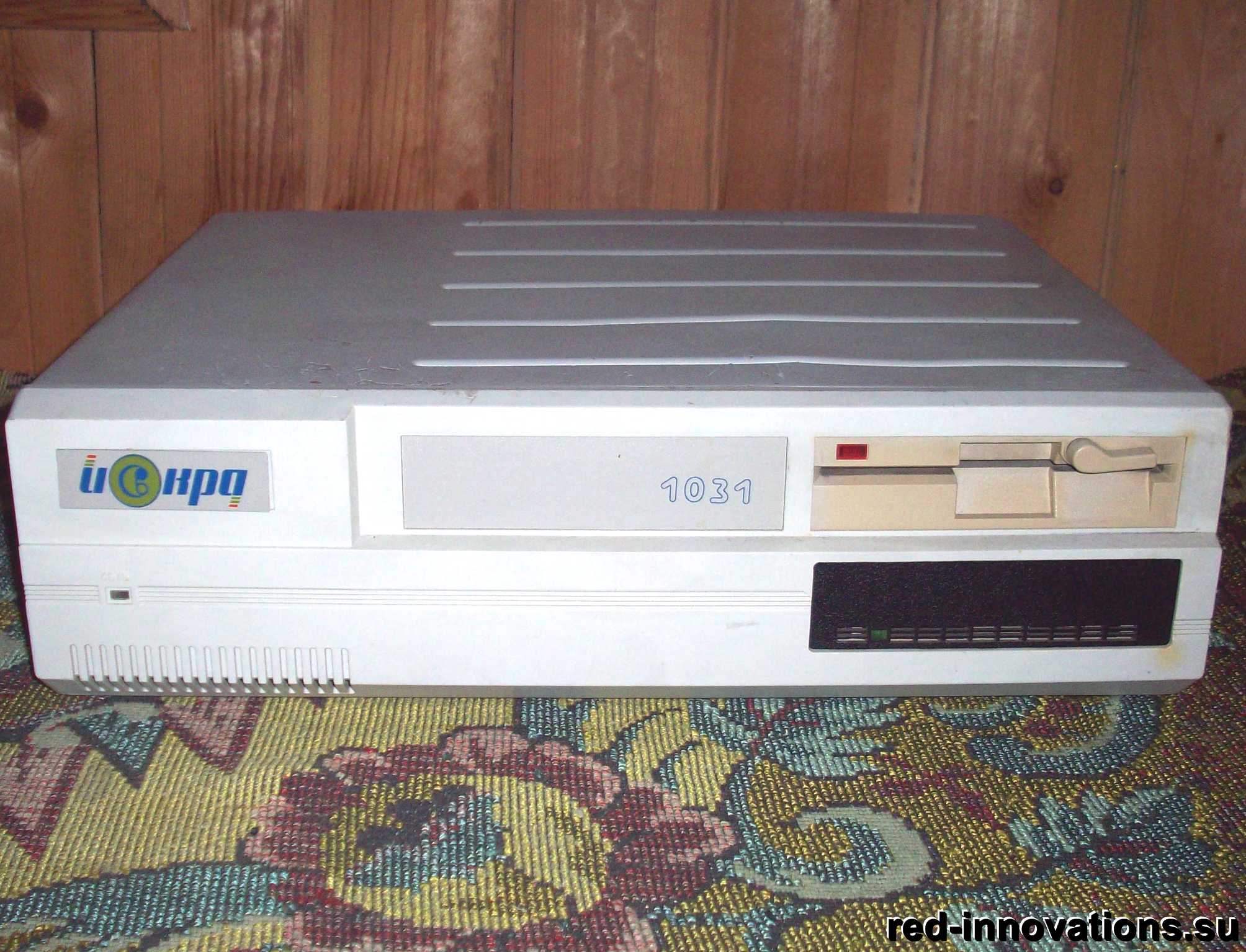

Передняя панель

Передняя панель

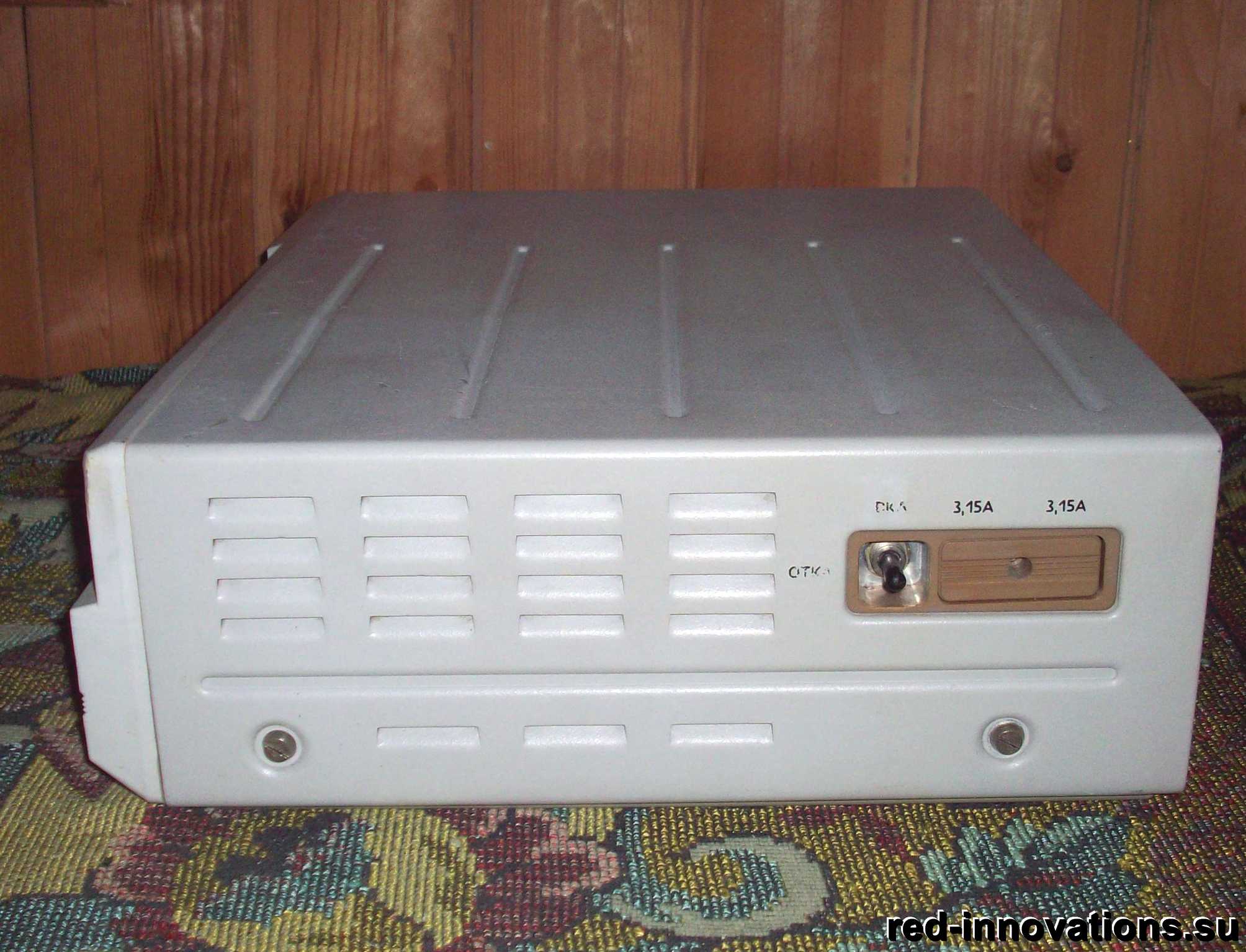

Вид слева

Вид справа

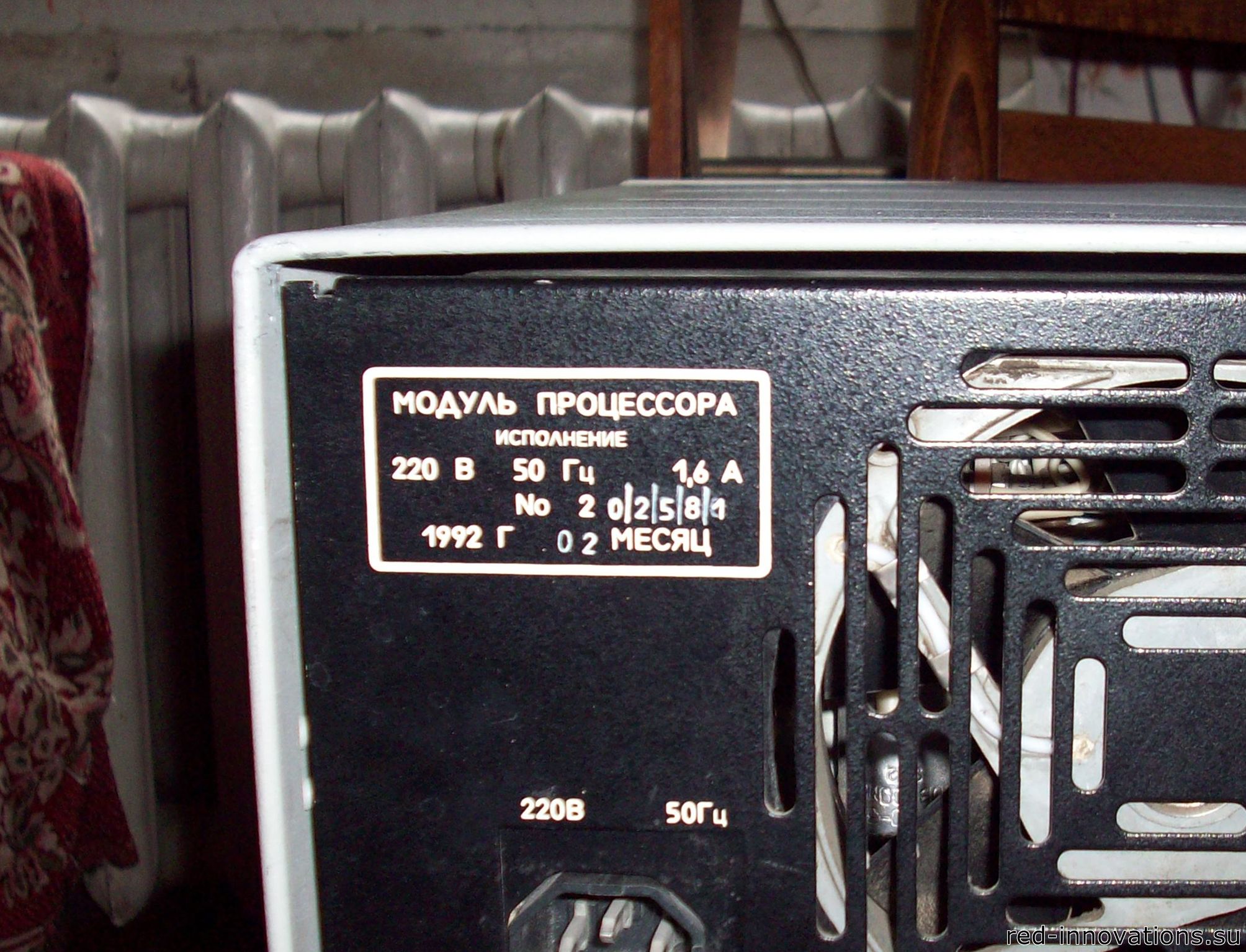

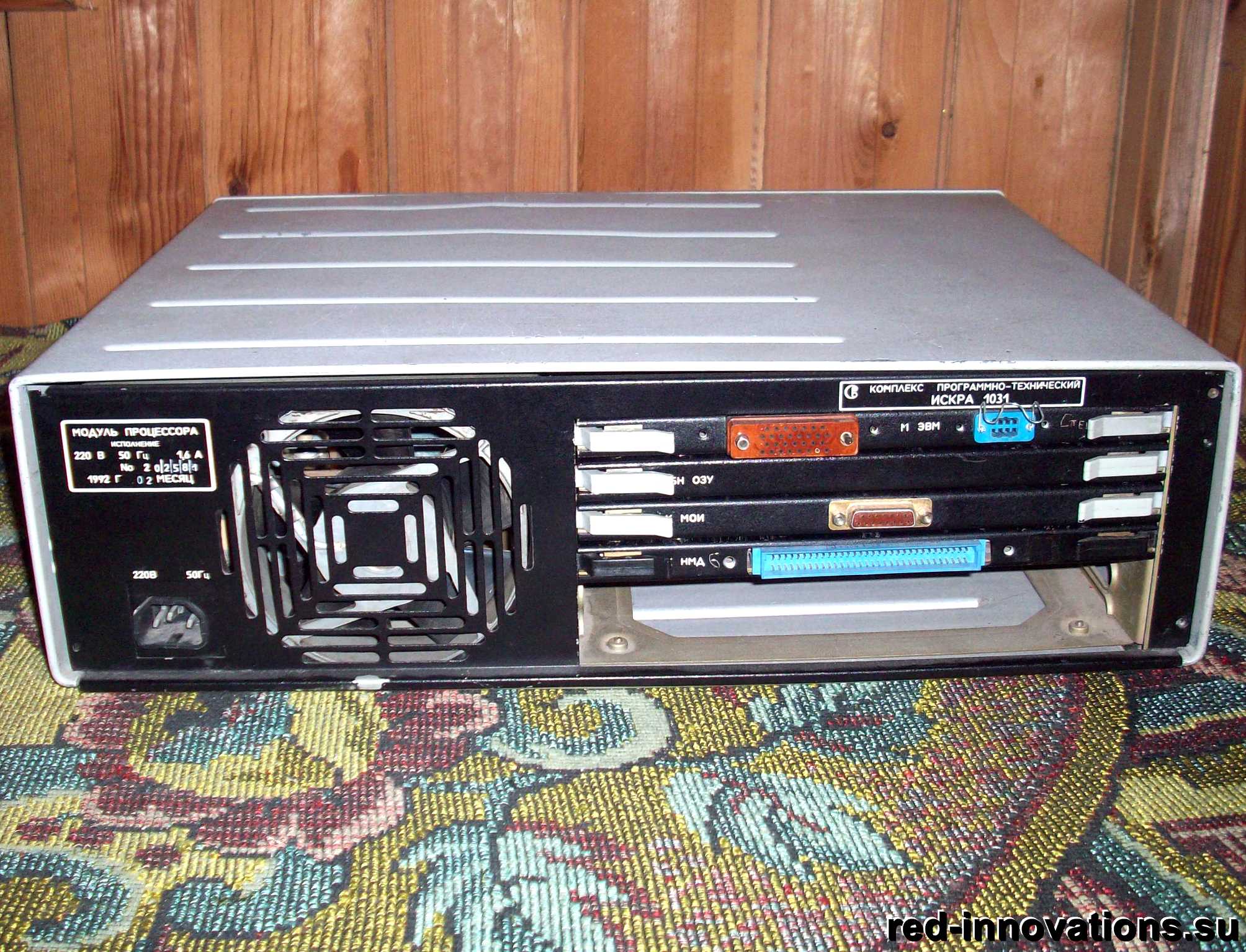

Компьютер 1992-ого года - вид сзади

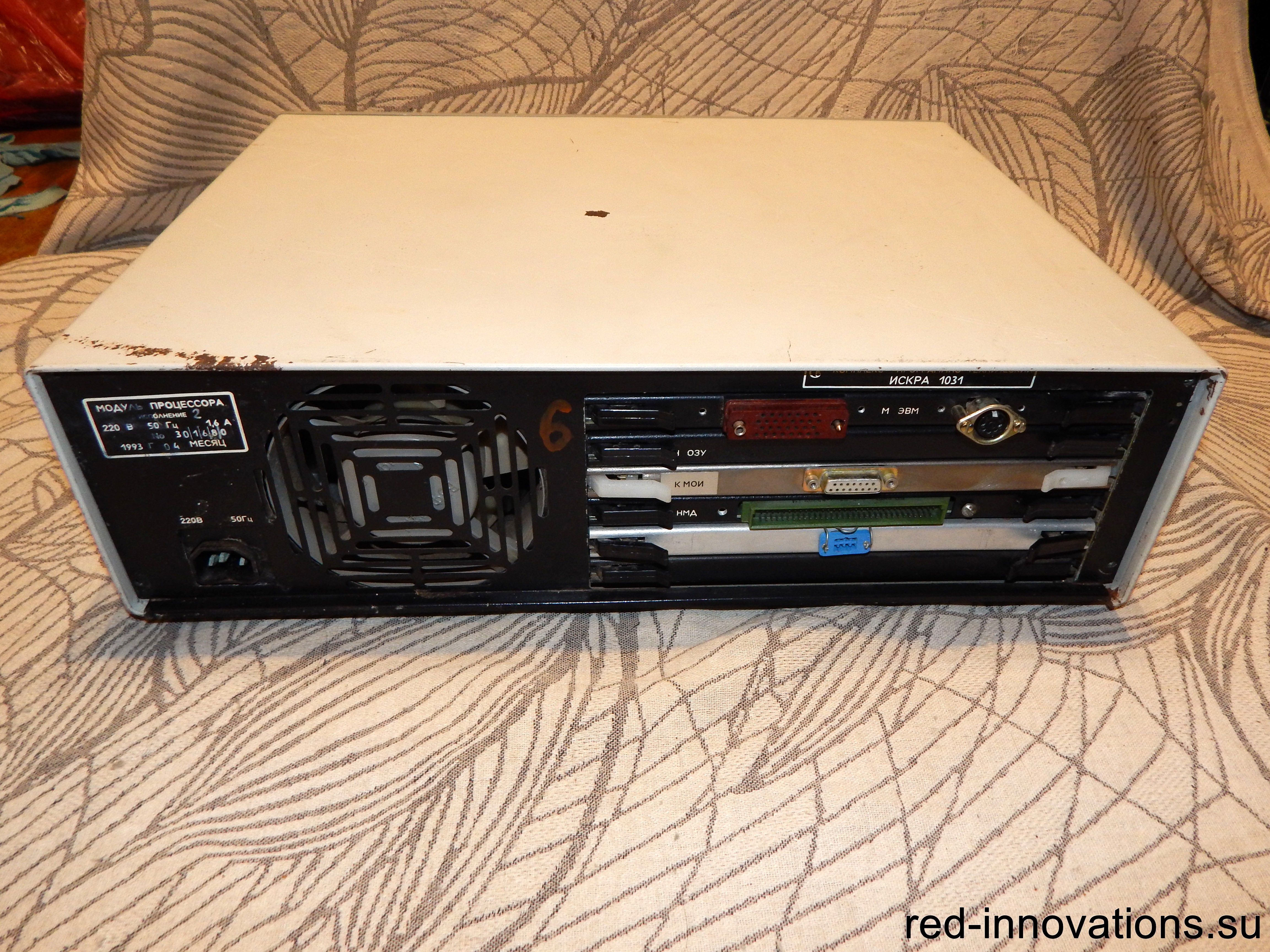

Компьютер 1993-его года - вид сзади

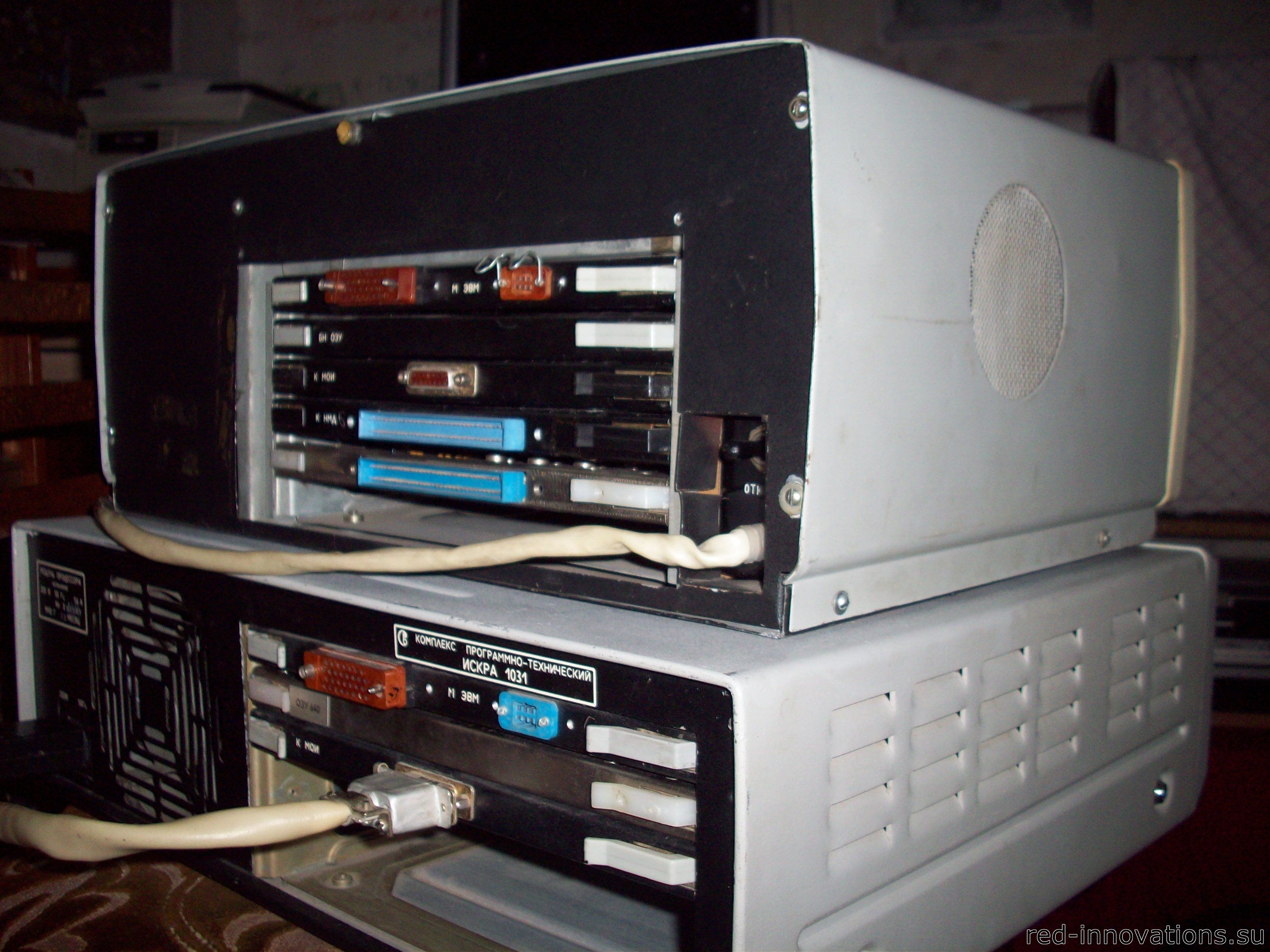

"Искра-1030М" и "Искра-1031" (вид сзади)

Надпись

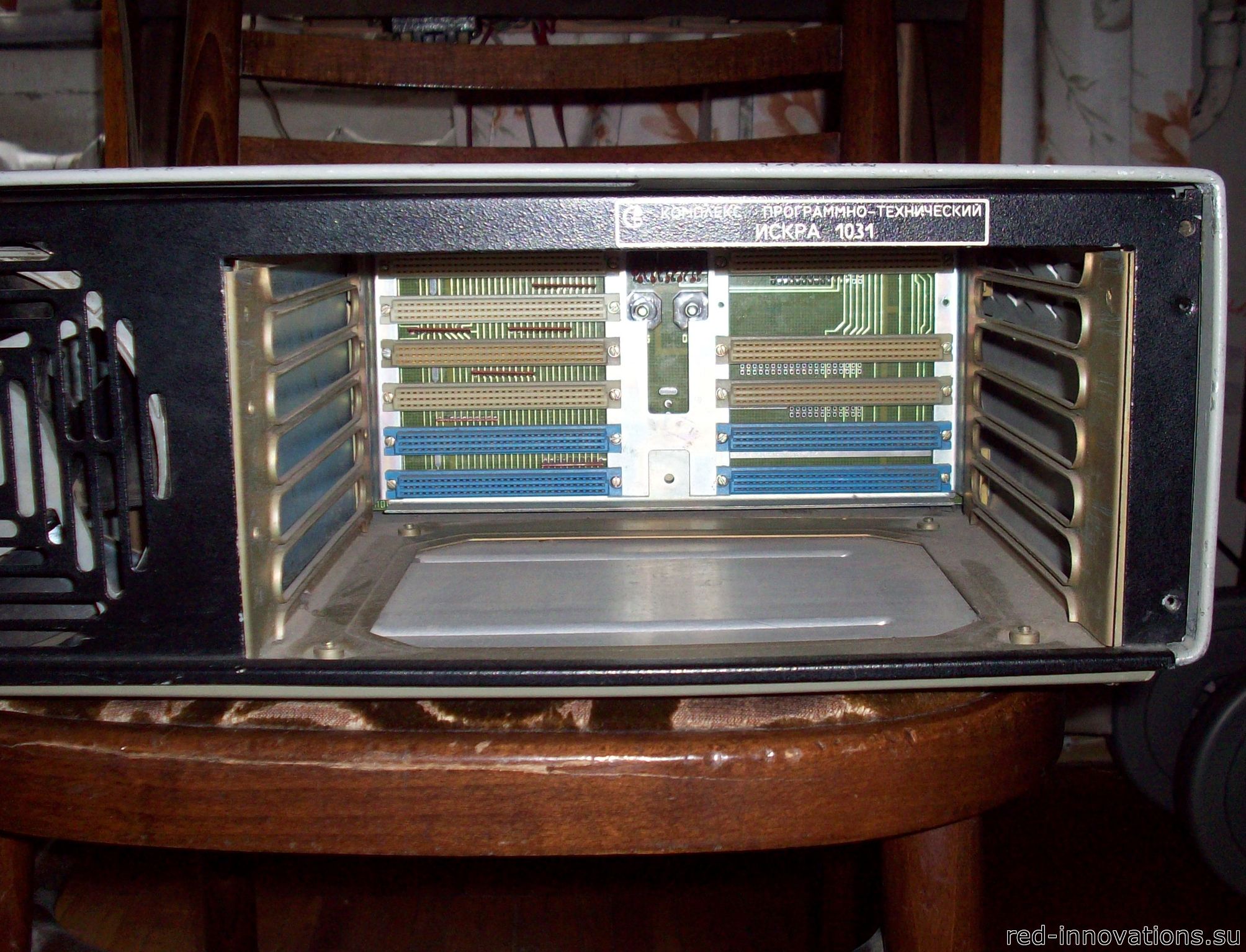

Вид на соединительное устройство ("корзину")

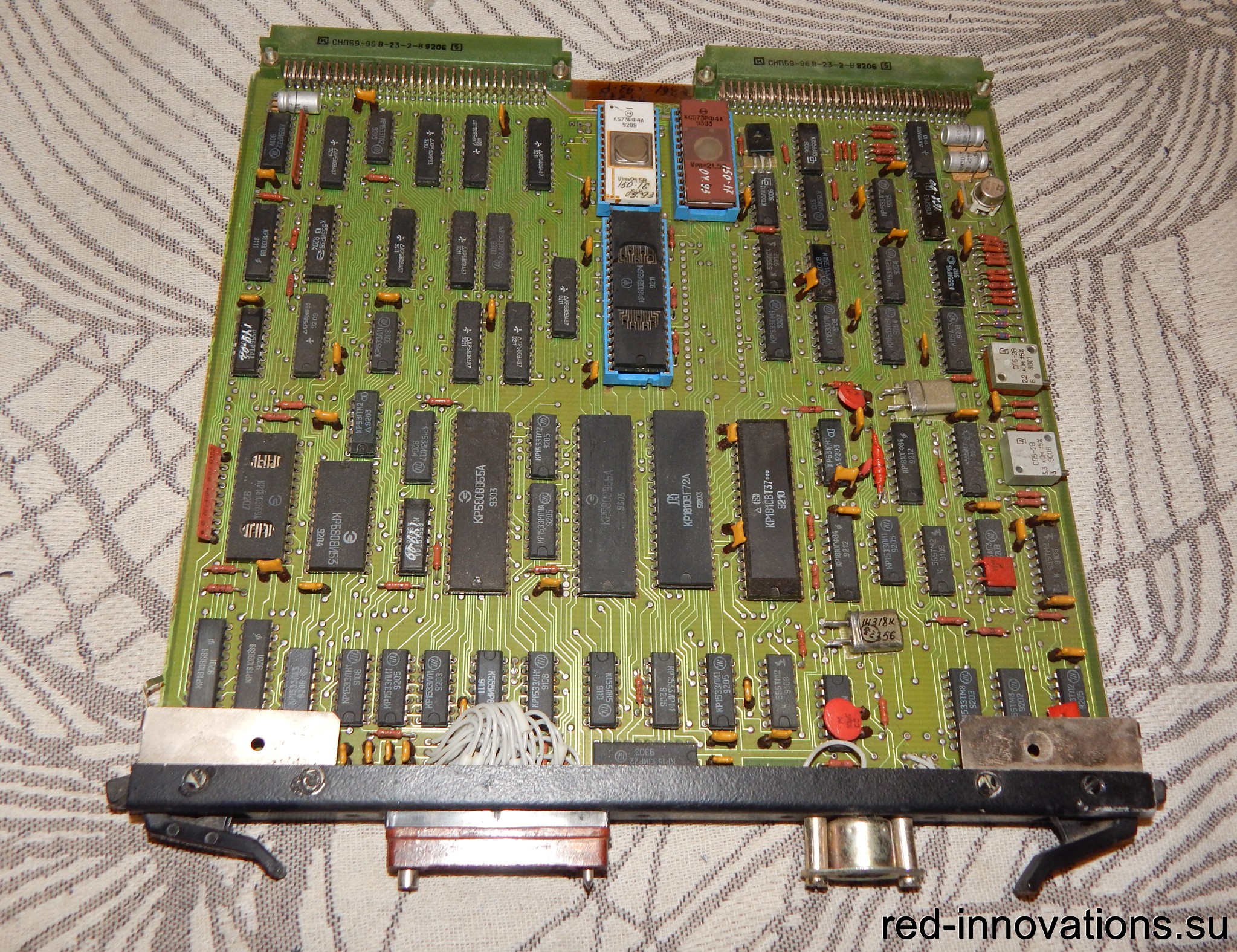

Плата микроЭВМ, аналогичная Искре-1030М

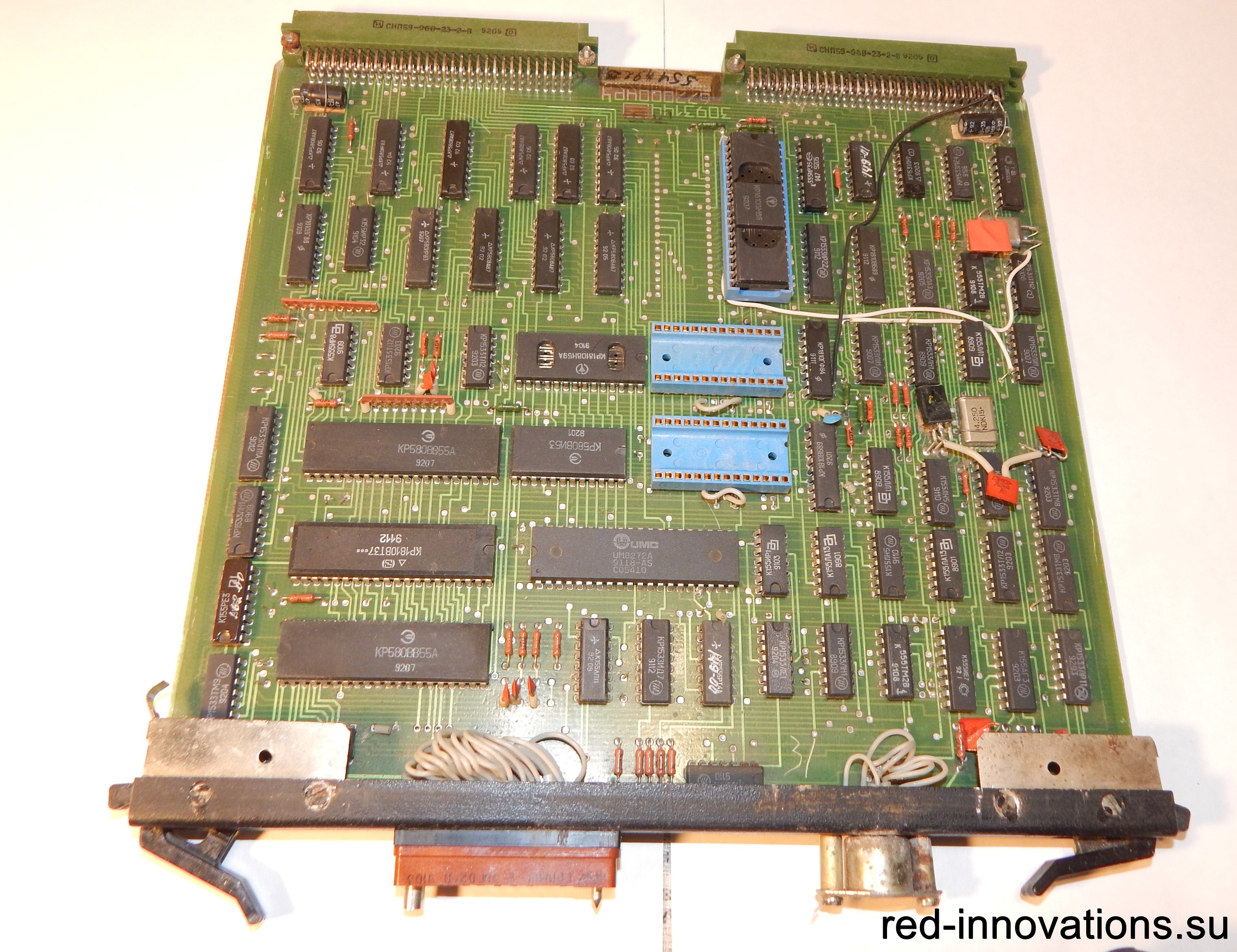

Модернизированная плата микроЭВМ, с возможностью подключения ХТ-клавиатуры

Модернизированная плата микроЭВМ позднего образца, такие устанавливались только в Искру-1031

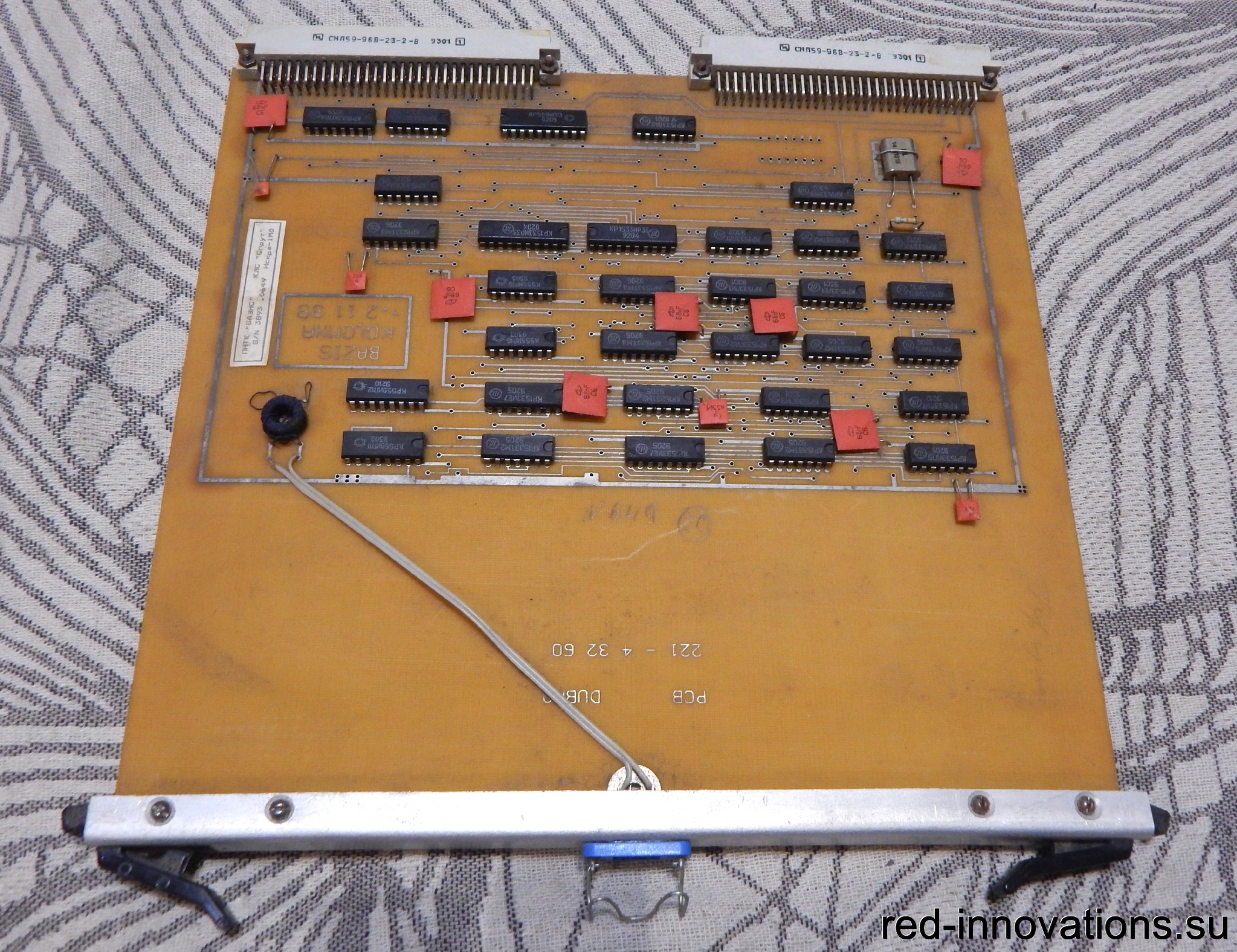

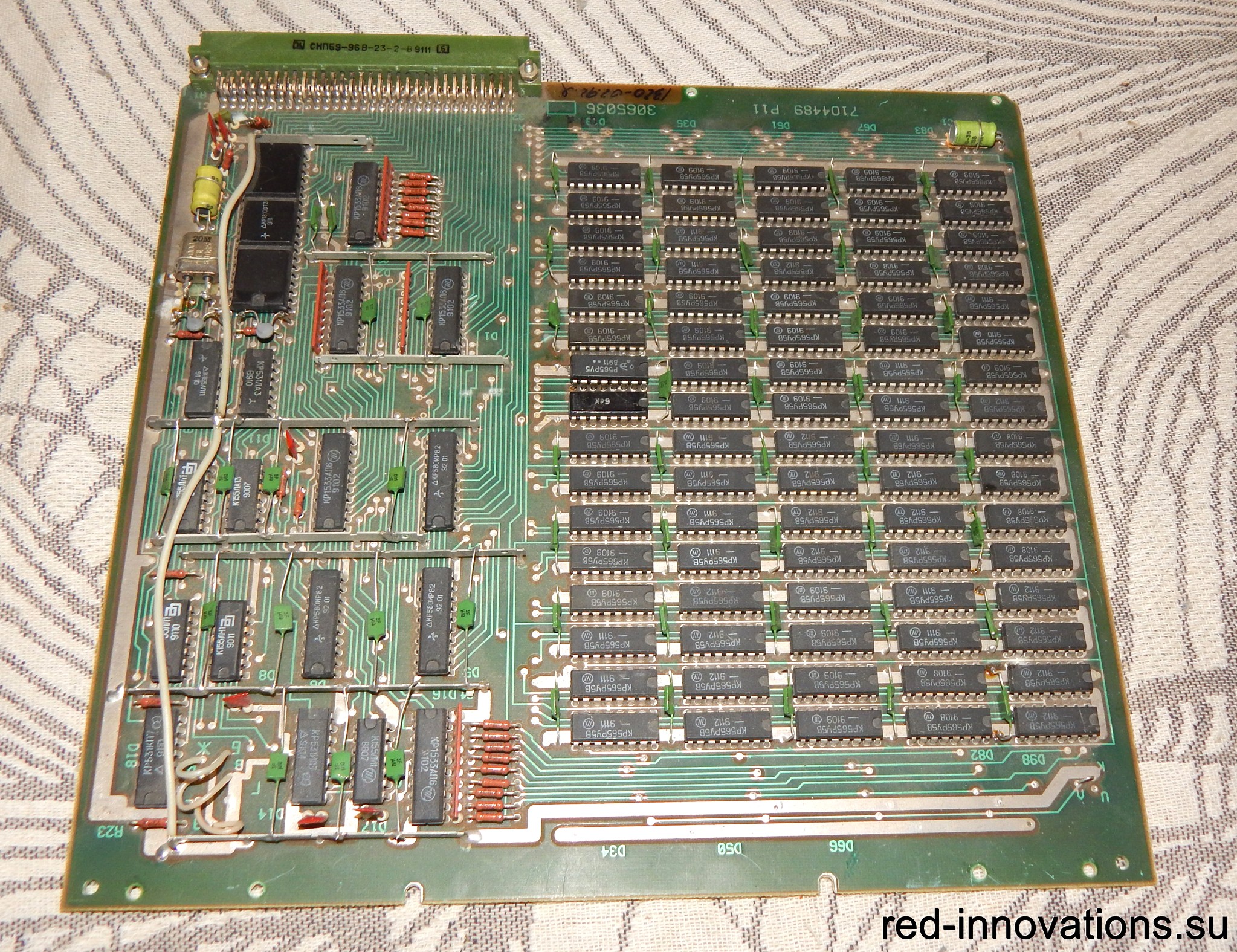

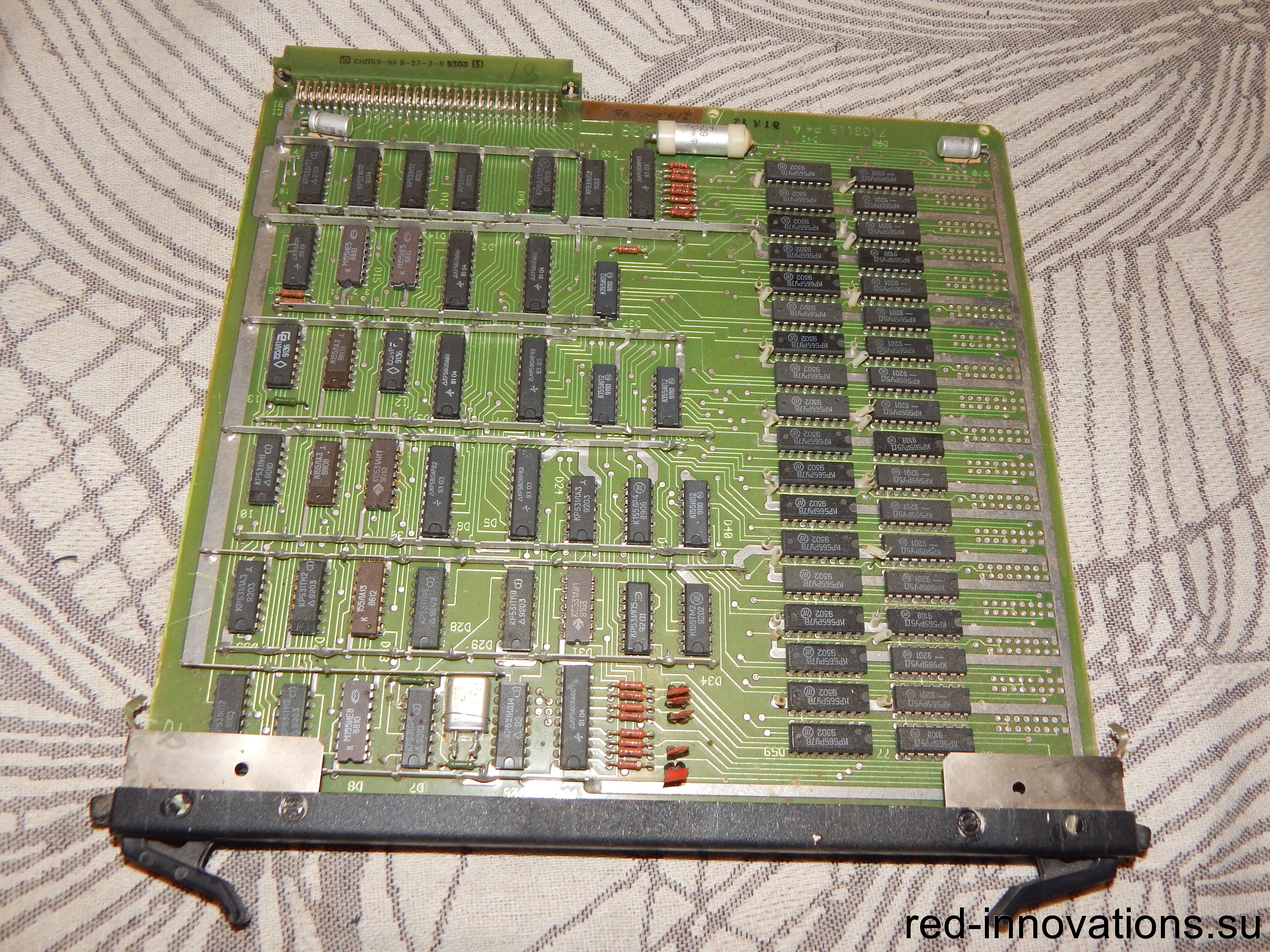

Плата ОЗУ 640 Кб

Плата ОЗУ 1 Мб

Плата видеоадаптера

Контроллер жёсткого диска 1991-ого года

Контроллер жёсткого диска 1991-ого года, другой вариант

Контроллер жёсткого диска 1992-ого года

Сетевая карта производства ПНТК Базис

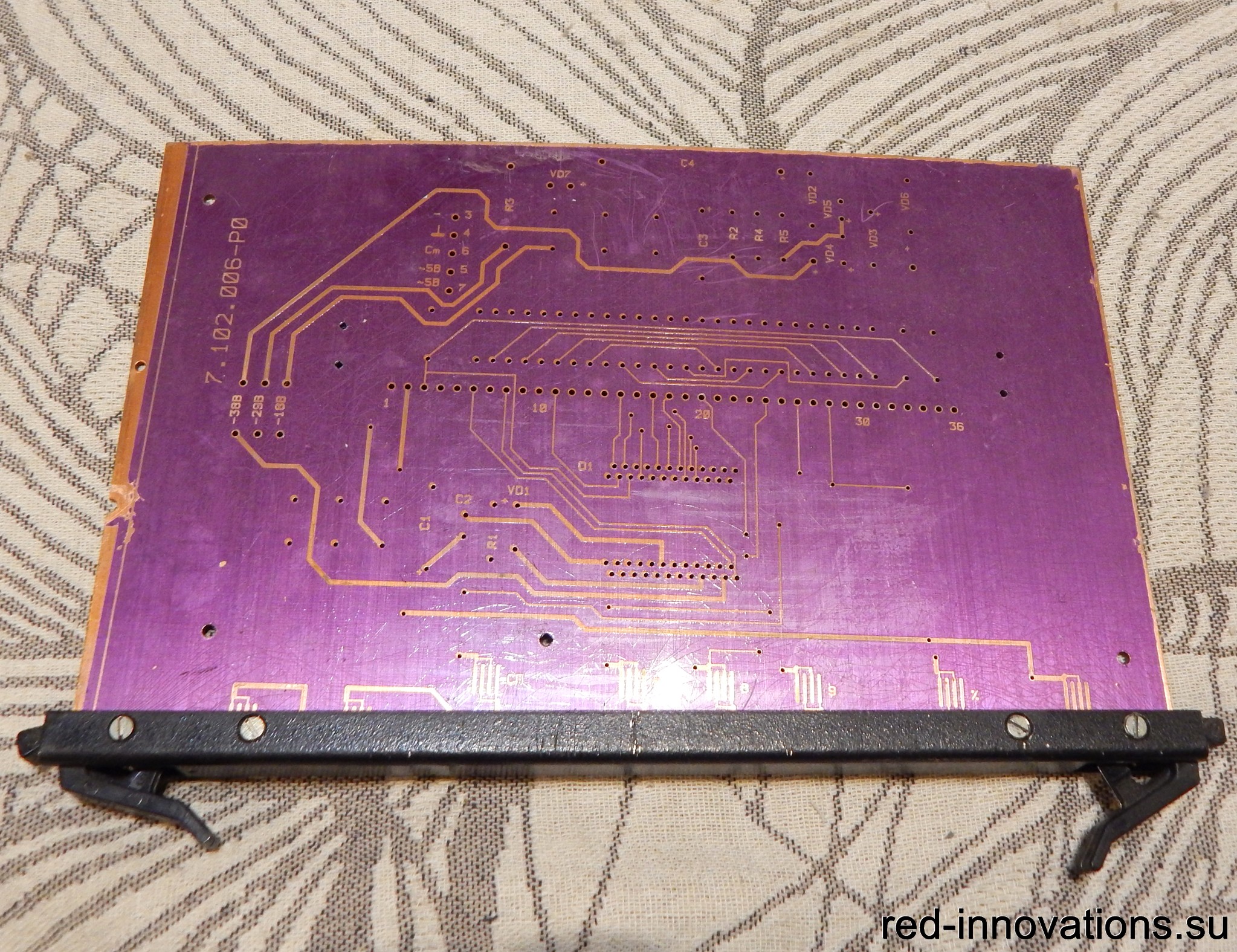

Заглушка 6-ого свободного места в корзине

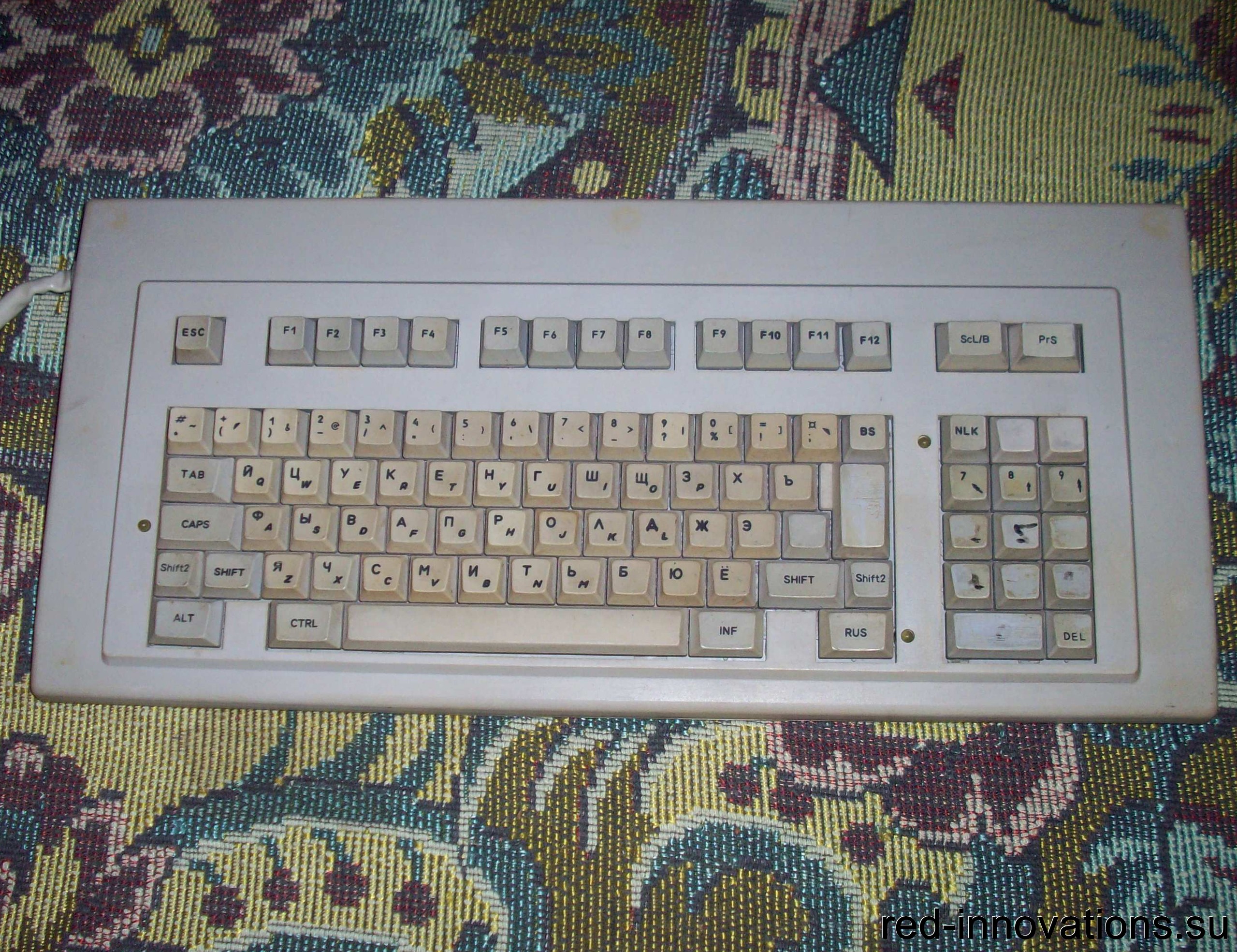

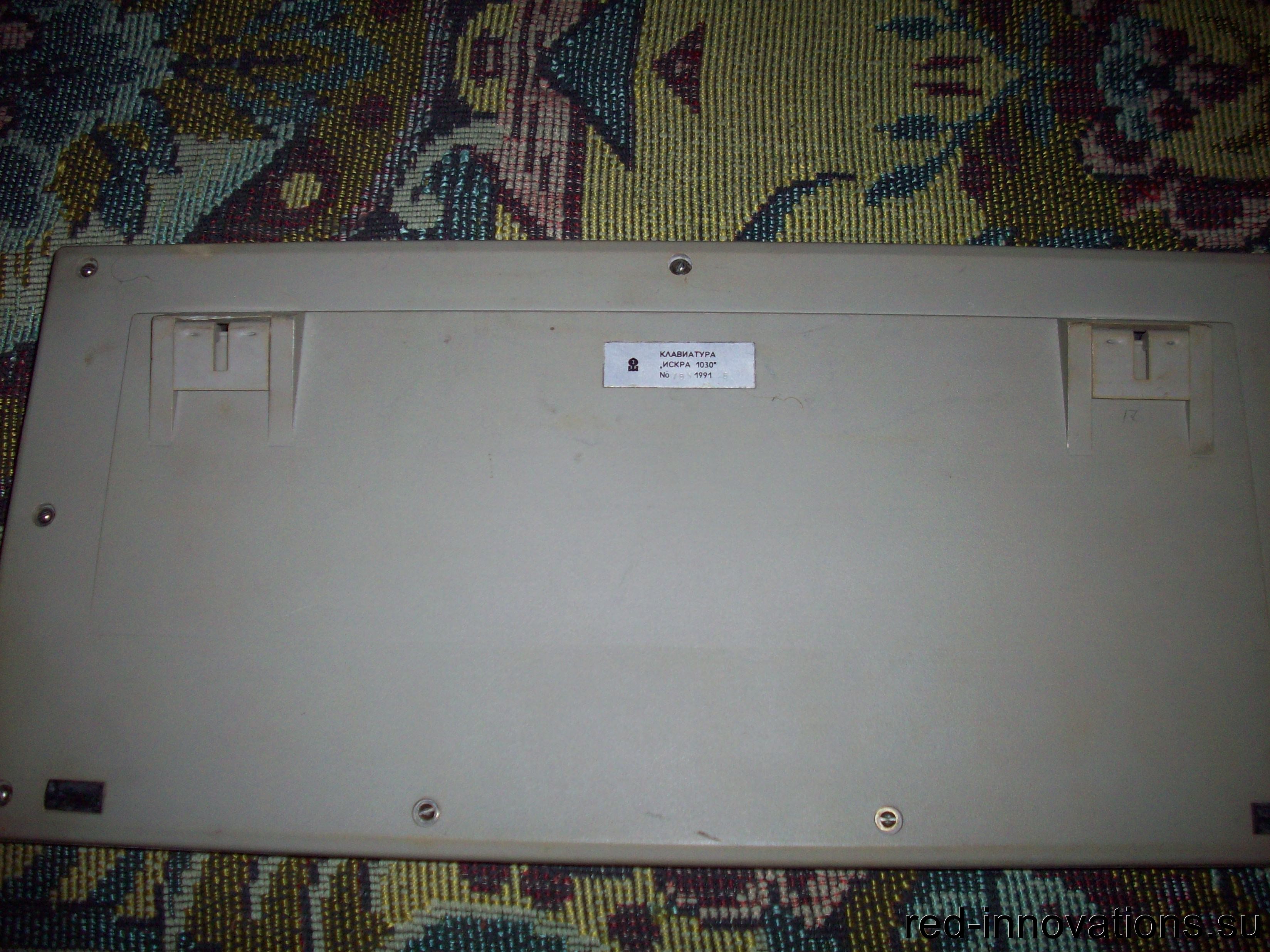

Клавиатура раннего образца, поставлялась с компьютерами, оснащёнными не модернизированной платой МЭВМ

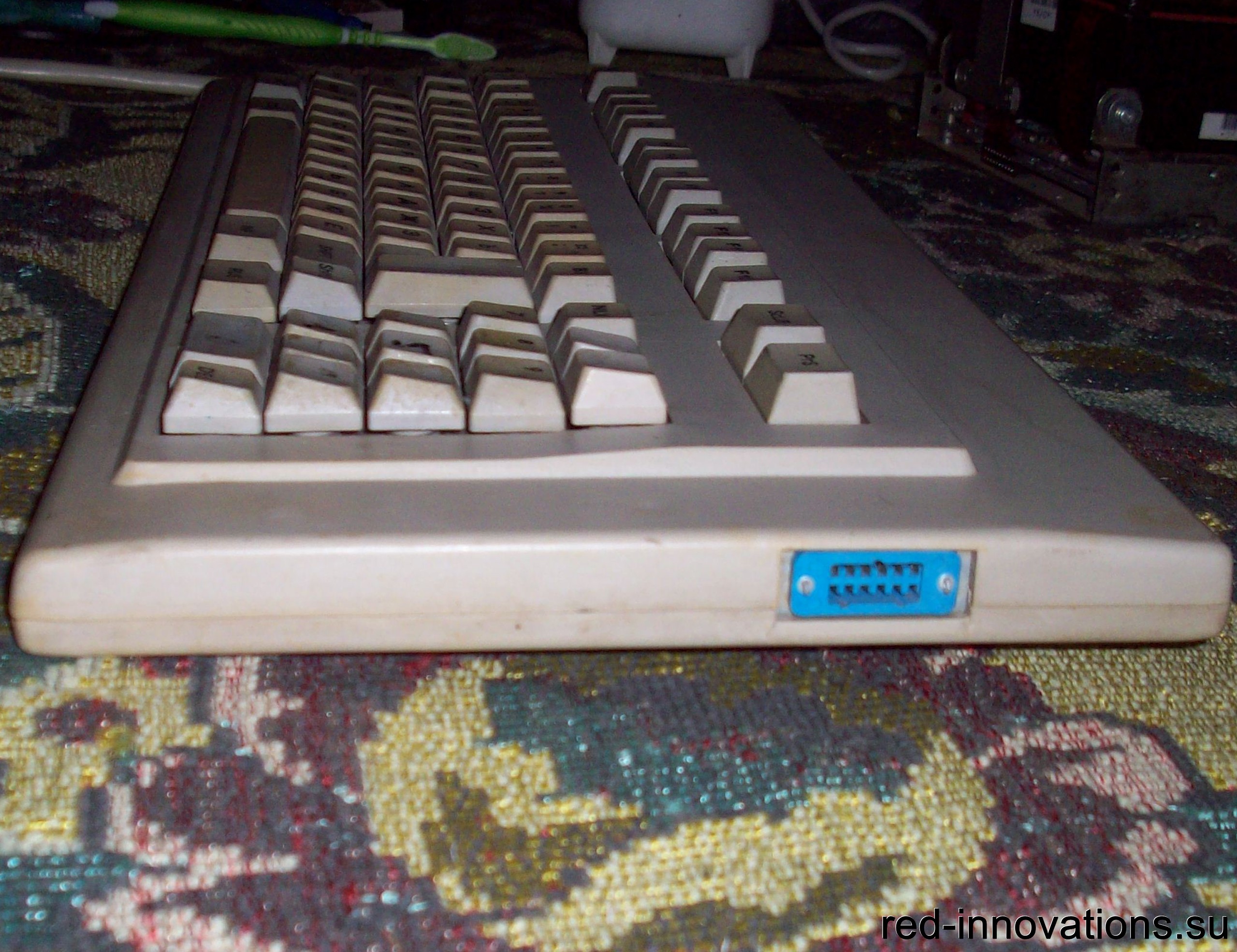

Клавиатура раннего образца

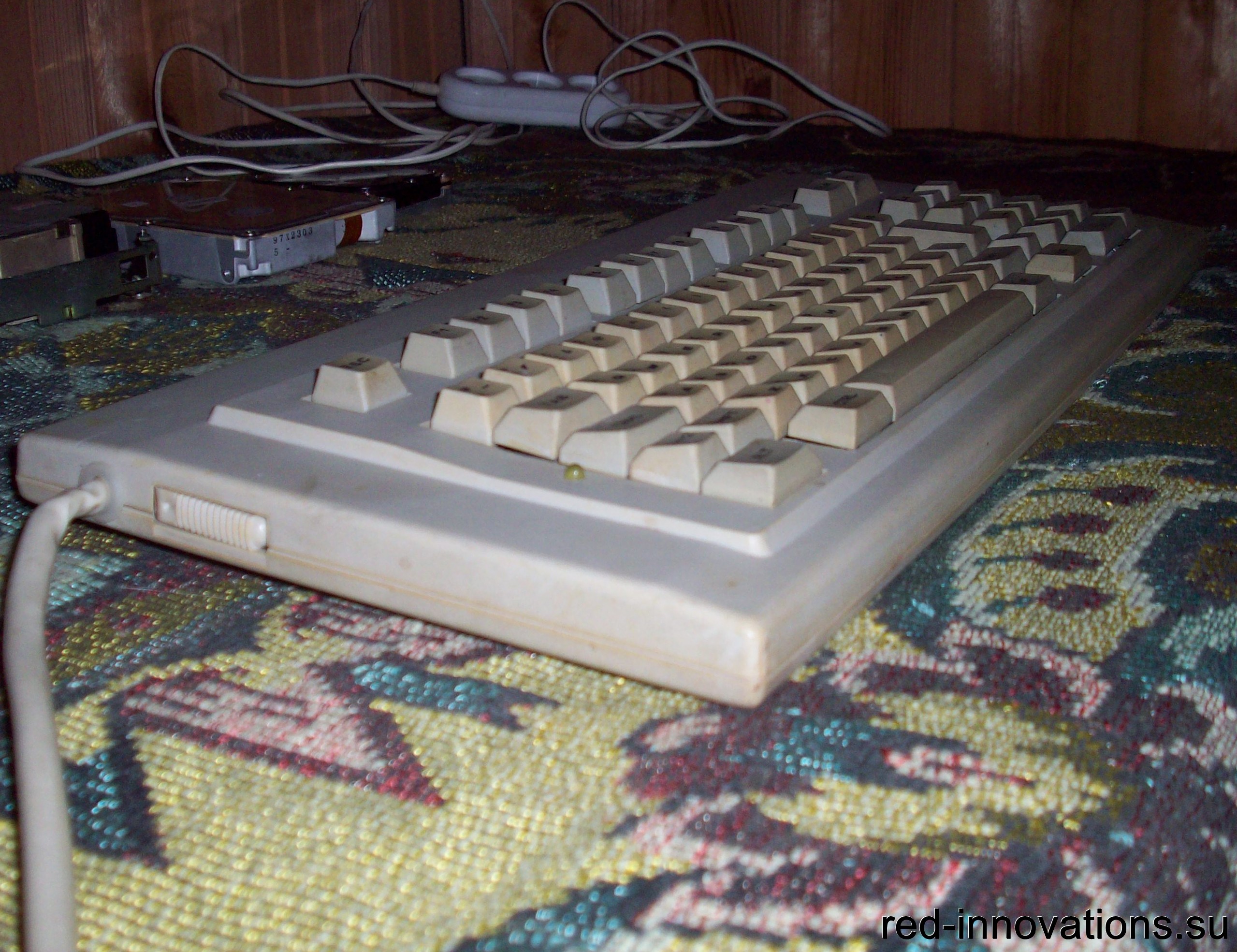

Клавиатура раннего образца

Клавиатура раннего образца

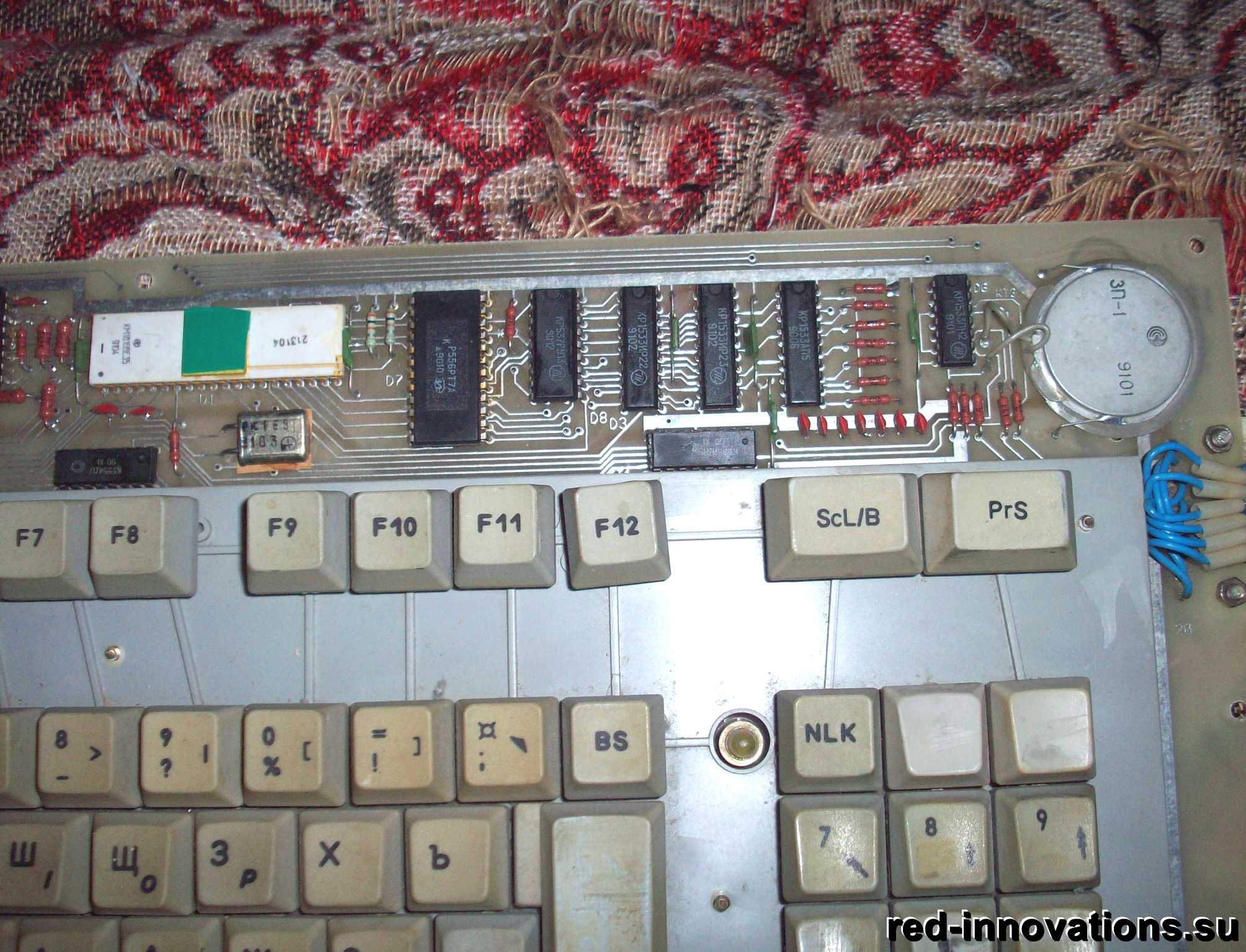

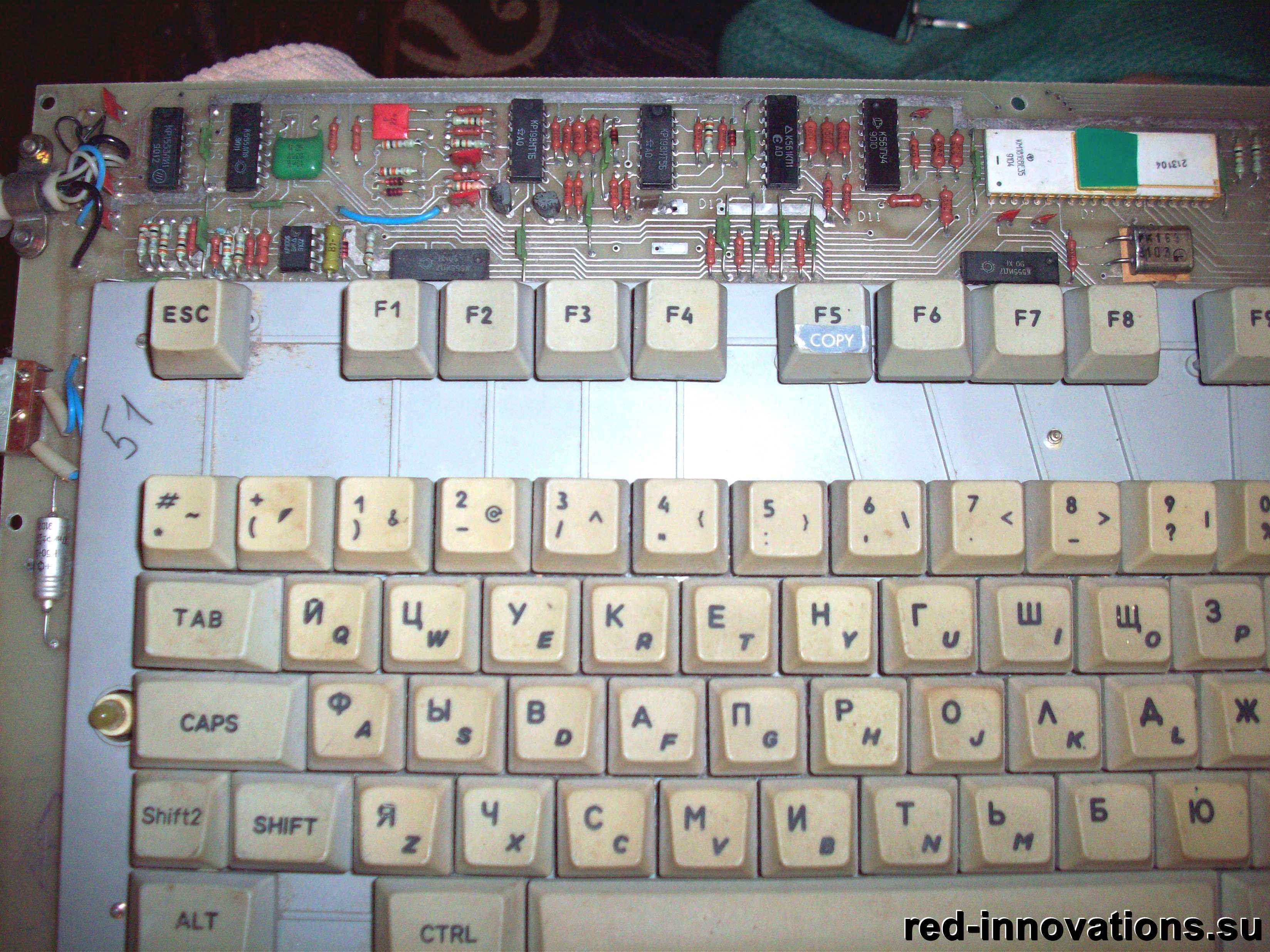

Плата клавиатуры раннего образца

Плата клавиатуры раннего образца

Жёсткий диск "МС 5410"
(слева для сравнения америаканский жёсткий диск "Magnetic Peripherals" двойной высоты,
а справа жёсткий диск современного форм-фактора 3,5")

Жёсткий Диск "МС 5410" (передняя панель)

Жёсткий Диск "МС 5410" (вид сбоку)

Вид снизу

Плата жёсткого диска

Вид на двигатели шпинделя и магнитных головок

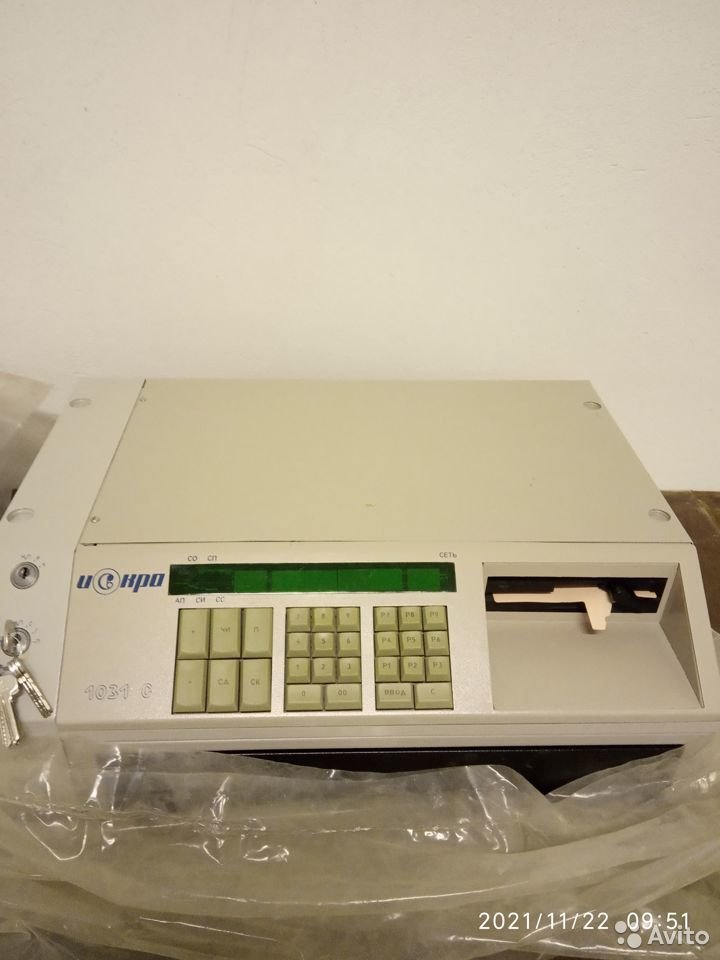

Кассовый терминал Искра-1031C (фото с сайта avito.ru)

Рекламный плакат с Искрой-1031 (материал с форума zx-pk.ru)

Рекламный плакат с Искрой-1031 (материал с форума zx-pk.ru)

Рекламный плакат с Искрой-1031 (материал с форума zx-pk.ru)
