Струйный принтер"Электроника МС 6312"

Н
А
В
Е
Р
Х

Первый советский струйный принтер "Электроника МС 6312" производился с 1989-ого года московским заводом "Эра" (ПО "Радий"). За основу концепции была взята (предположительно) американская модель Kodak Diconix-150, позиционировавшаяся как принтер для портативных ПК. В отличие от зарубежного прототипа, "Электроника" не имела возможности работать от батарей питания; дизайн устройства был коренным образом переработан, а электрическая схема спроектирована с нуля. От активно производившихся в то время в СССР матричных принтеров МС 6312 выгодно отличалась скоростью печати, хорошим разрешением, компактными размерами, низким уровнем энергопотребления и практическим полным отсутствием шума. Загрузка бумаги осуществлялась вручную; при этом принтер поддерживал возможность печати на рулоне и складной бумажной ленте (бумаге Лепорелло). Соединение с компьютером происходило посредством интерфейса типа CENTRONIX (ИРПР) с разъёмом СНП101-25Р (советский вариант DP25 с метрической размерностью). При необходимости подключения к порту LPT PC-совместимых компьютеров в соединительный шнур необходимо было внести доработки.

Для "Электроники МС 6312" выпускалось два типа картриждей: МС6901 и МС6902. Первый работал от 12-ти Вольт, второй - от 18-ти, так что для замены одной модели на другую требовалась небольшая модернизация платы стабилизатора питания принтера. Примечательно, что возможность работы с обеими моделями предусматривалась технологически, однако необходимые детали (стабилитрон и DIP-переключатель) на плату стабилизатора распаяны не были. Допускалась установка в принтер и американского картриджа HP 51604A, для чего напряжение питания печатающей головки также необходимо было изменить (до 21 Вольта). Картриджи МС6902 использовалось также в некоторых отечественных моделях кассовых аппаратов - например, "Меркурий-111Ф".

Принтер поставлялся на экспорт под брендом Rocet. В 1993 году начался выпуск модификации МС 6312М, отличавшейся от базовой модели схемотехнически и имевшей такие опции, как вшитые в ПЗУ дополнительные шрифты и возможность более плотной печати. МС 6312М была выпущена на рынок под брендом Radij и, несмотря на экономический кризис и конкуренцию со стороны зарубежных моделей, продержалась на конвейере как минимум до 1996 года. Кроме того, киевский завод "Генератор" производил практически полную копию МС 6312 под индексом МС 6317.

МС 6312 выпускалась в корпусах чёрного, серого, белого и зелёного цветов. Скорость печати составляла до 150-ти знаков в секунду. Матрица знакоместа имела размер 16х12 точек. Минимальная толщина линии, образующей знак, составляла около 0,4 мм, потребляемая мощность - не более 30-ти Ватт, габариты - 55х164х277 мм, масса - не более 2,3 кг. Цена до гиперинфляции равнялась 1500 рублям.

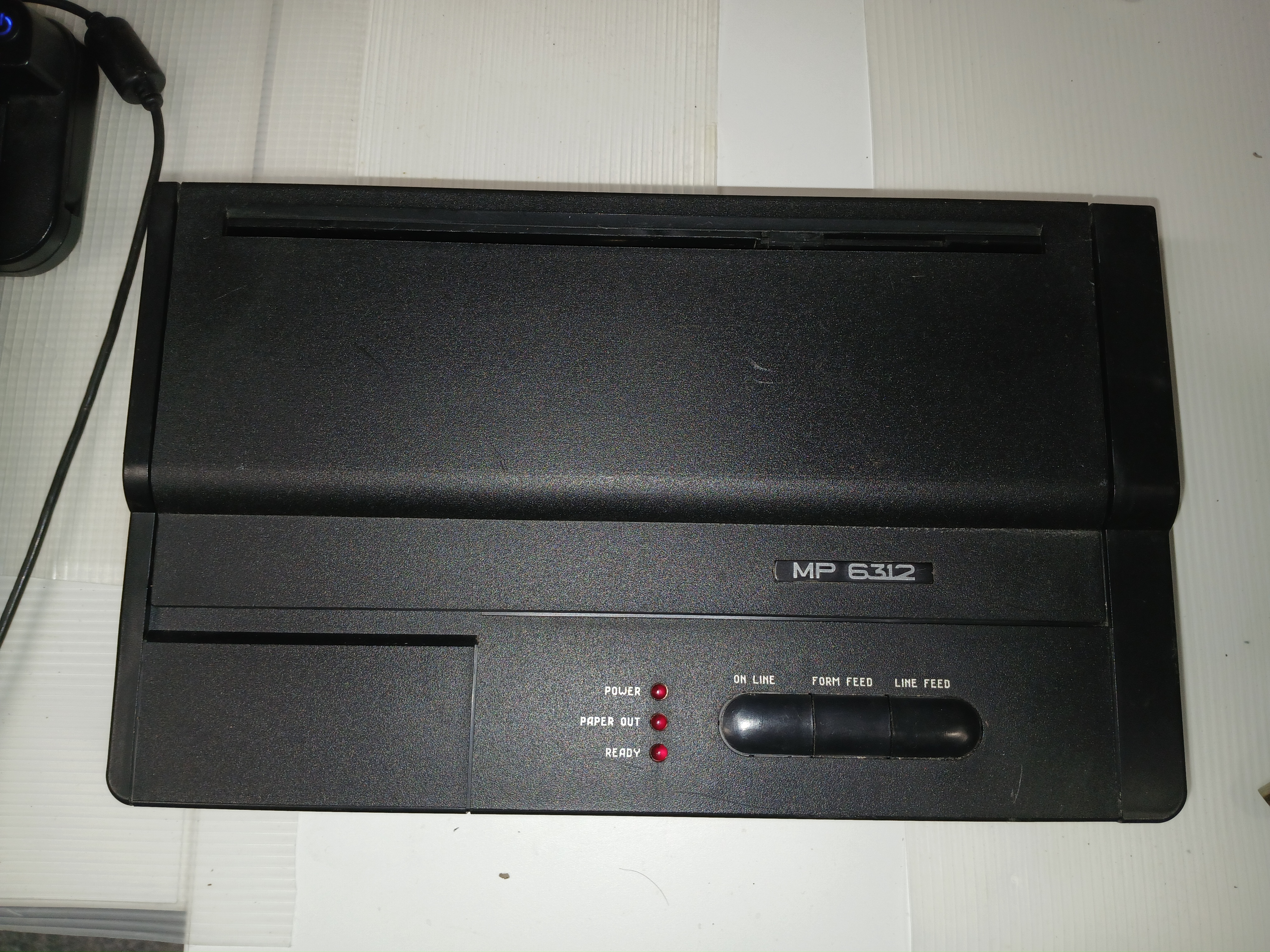

Ниже вы можете видеть фотографии принтеров "Электроника МС 6312" (белый - 1990 г.в., чёрный - 1992 г.в.) и "Росет МС 6312" (1991 г.в.).

Росет МС 6312 - руководство, паспорт и схема

MS 6312 - Benutzerhandbuch

Росет МС 6312 - прошивка ПЗУ

Электроника МС 6312 - прошивка ПЗУ

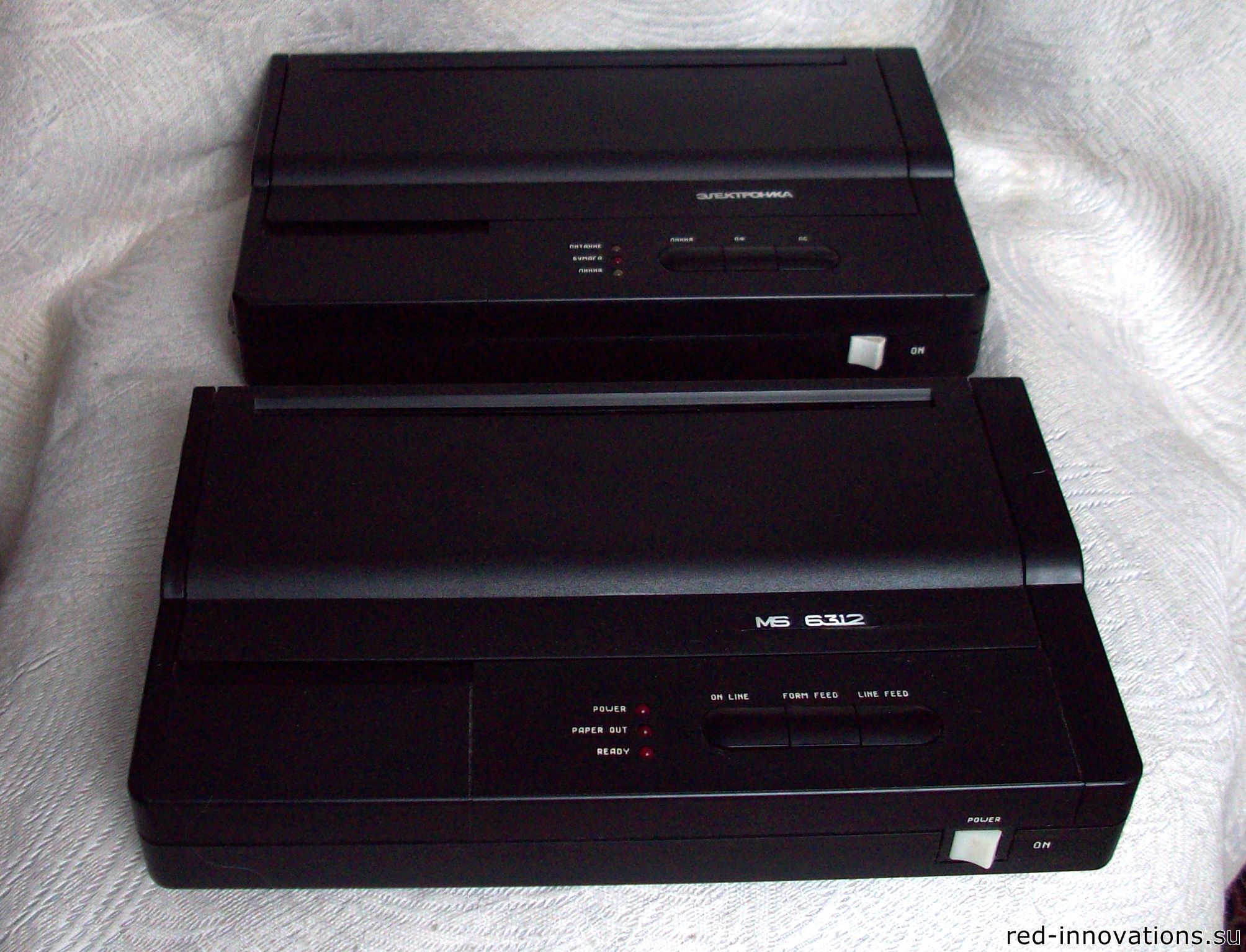

"Росет МС 6312" и "Электроника МС 6312"

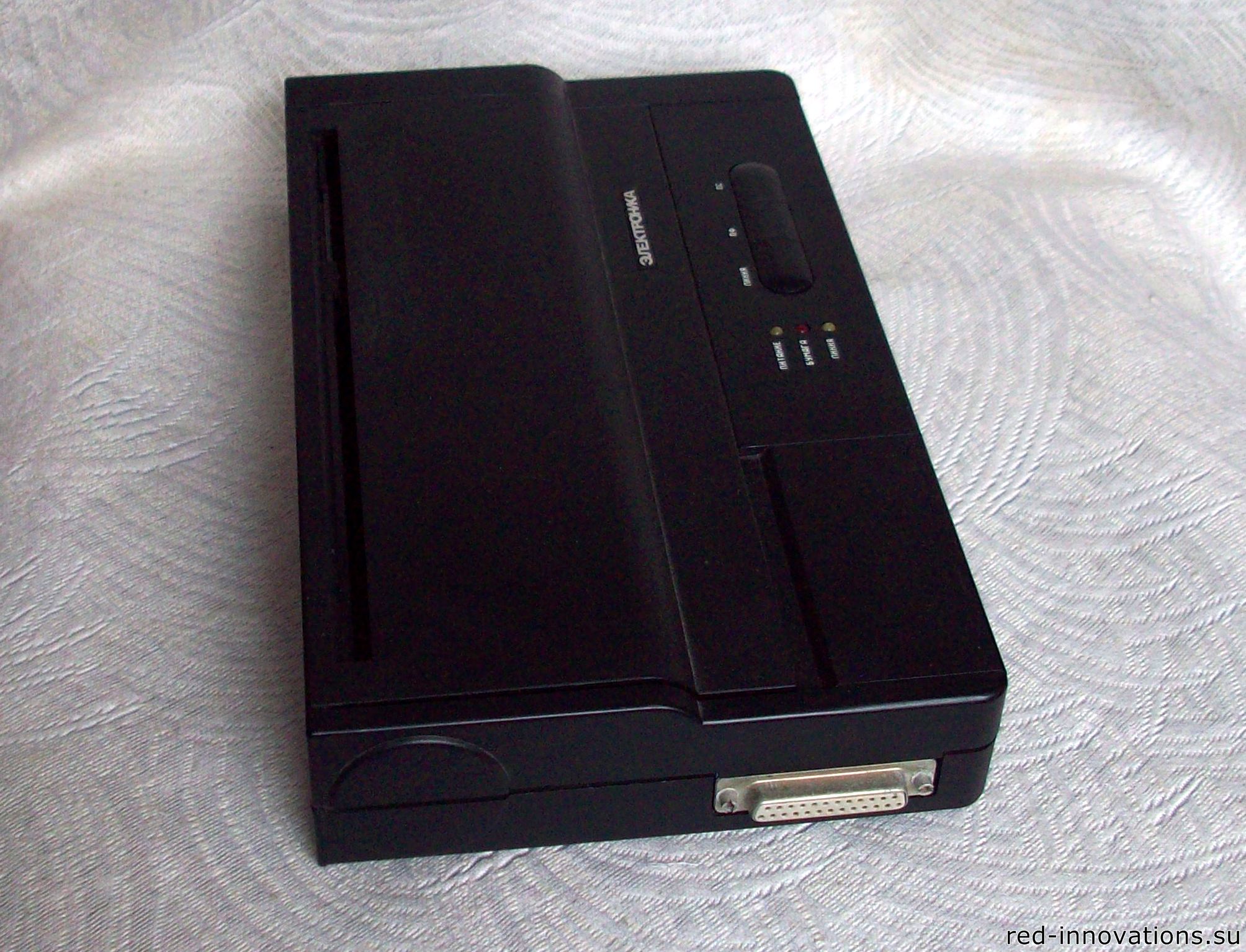

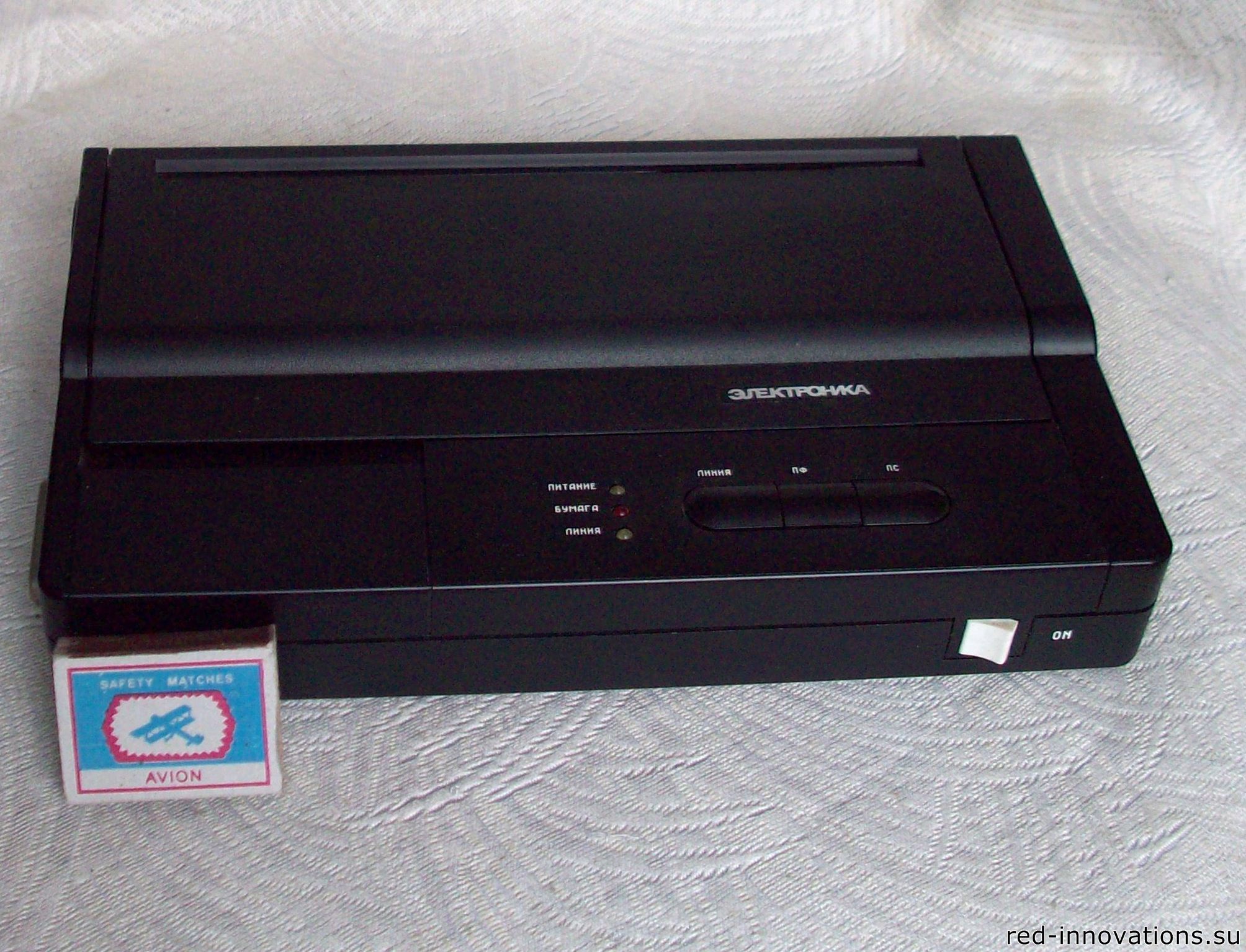

"Электроника МС 6312" (вид спереди)

"Электроника МС 6312" (вид спереди)

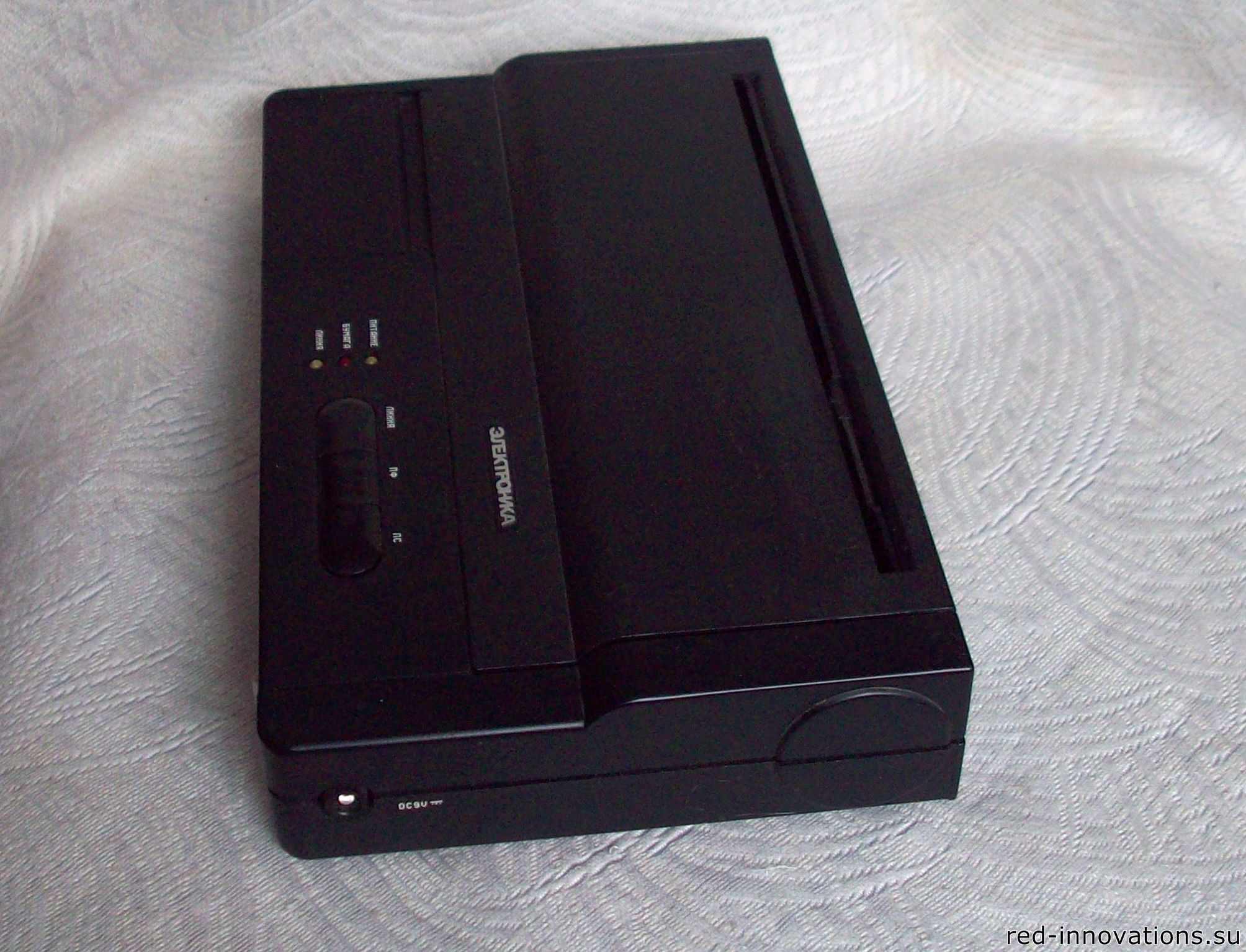

"Электроника МС 6312" (вид слева)

"Электроника МС 6312" (вид справа)

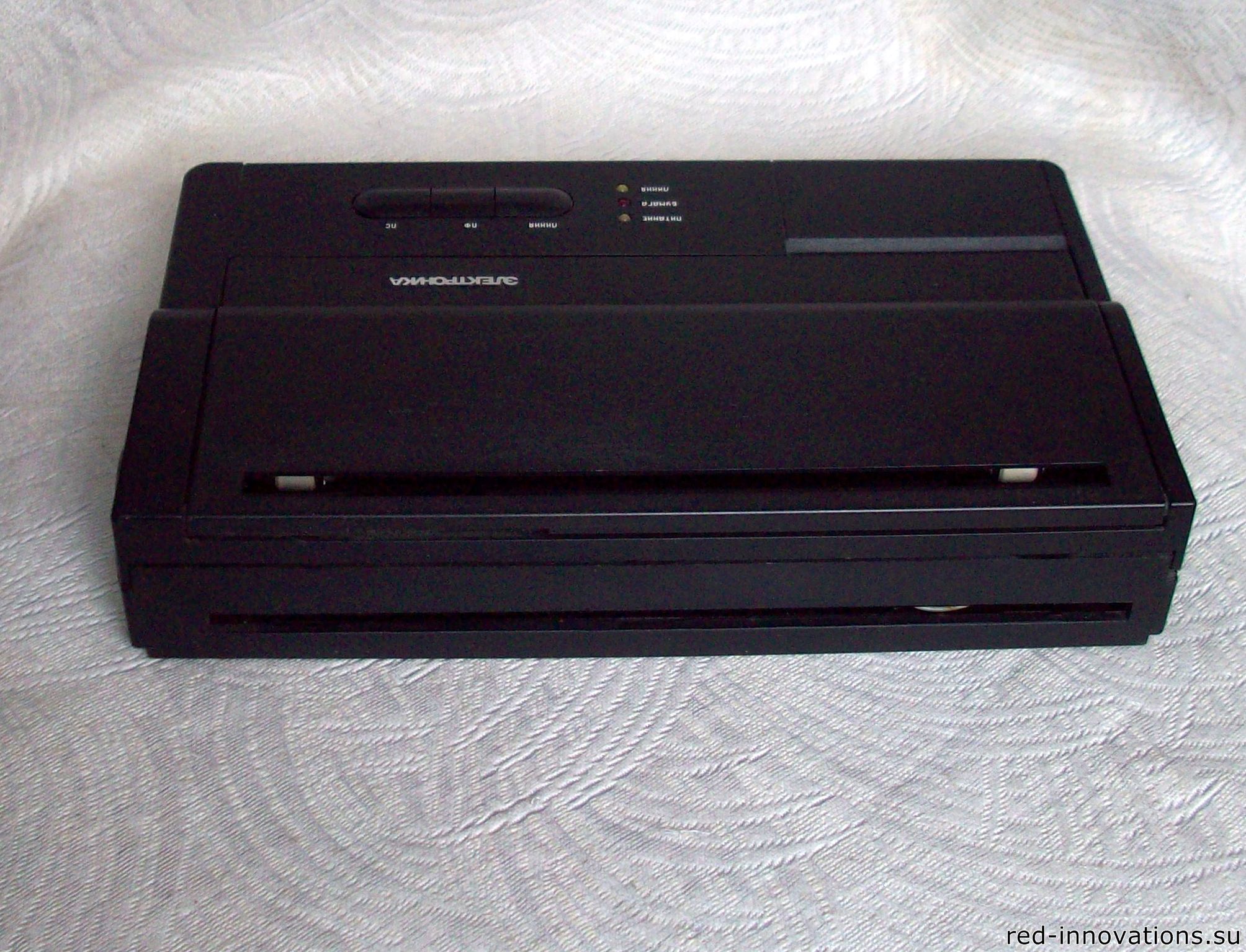

"Электроника МС 6312" (вид сзади)

"Электроника МС 6312" (вид снизу)

"Электроника МС 6312" (вид снизу)

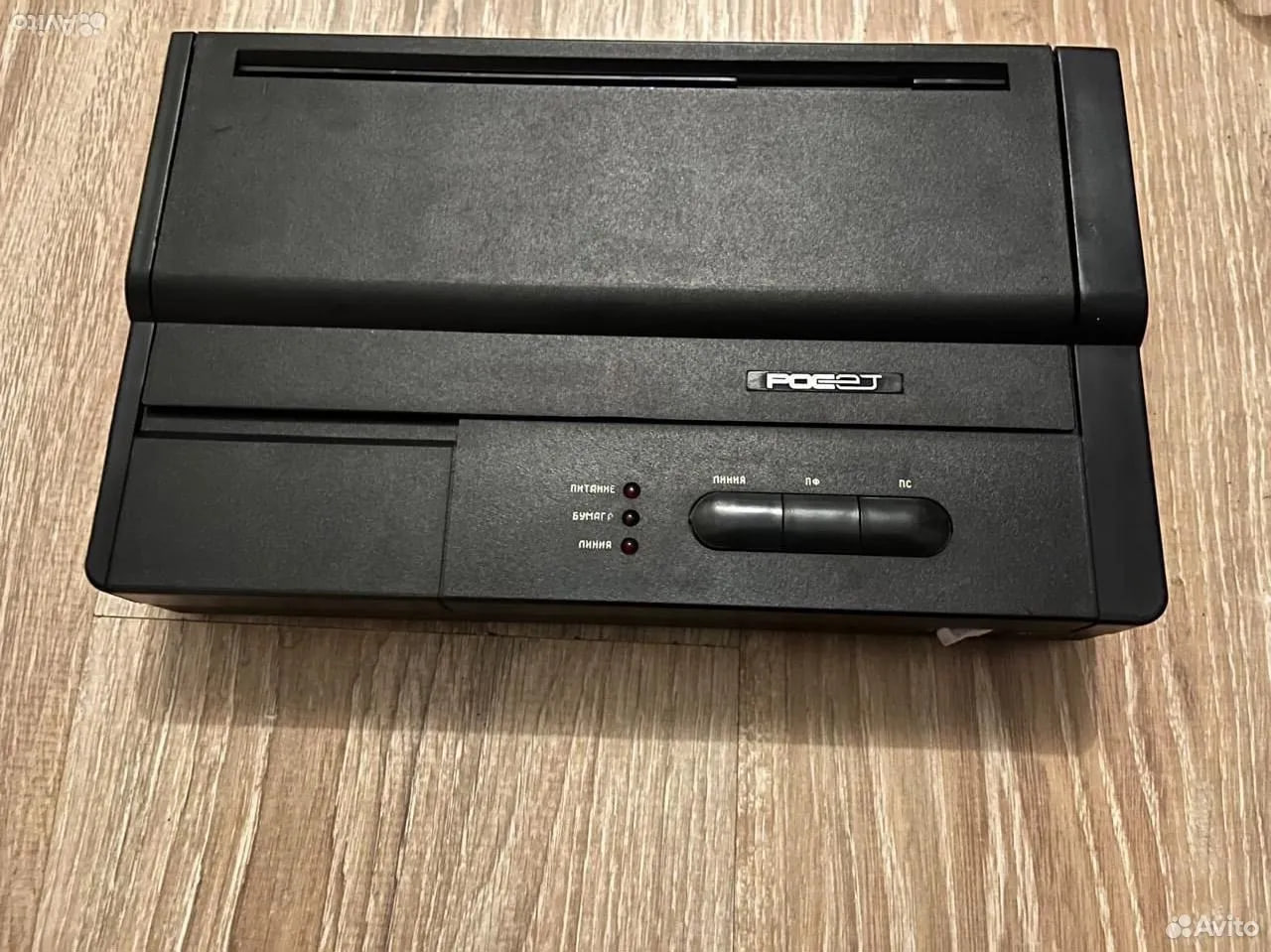

"Росет МС 6312" (вид сверху)

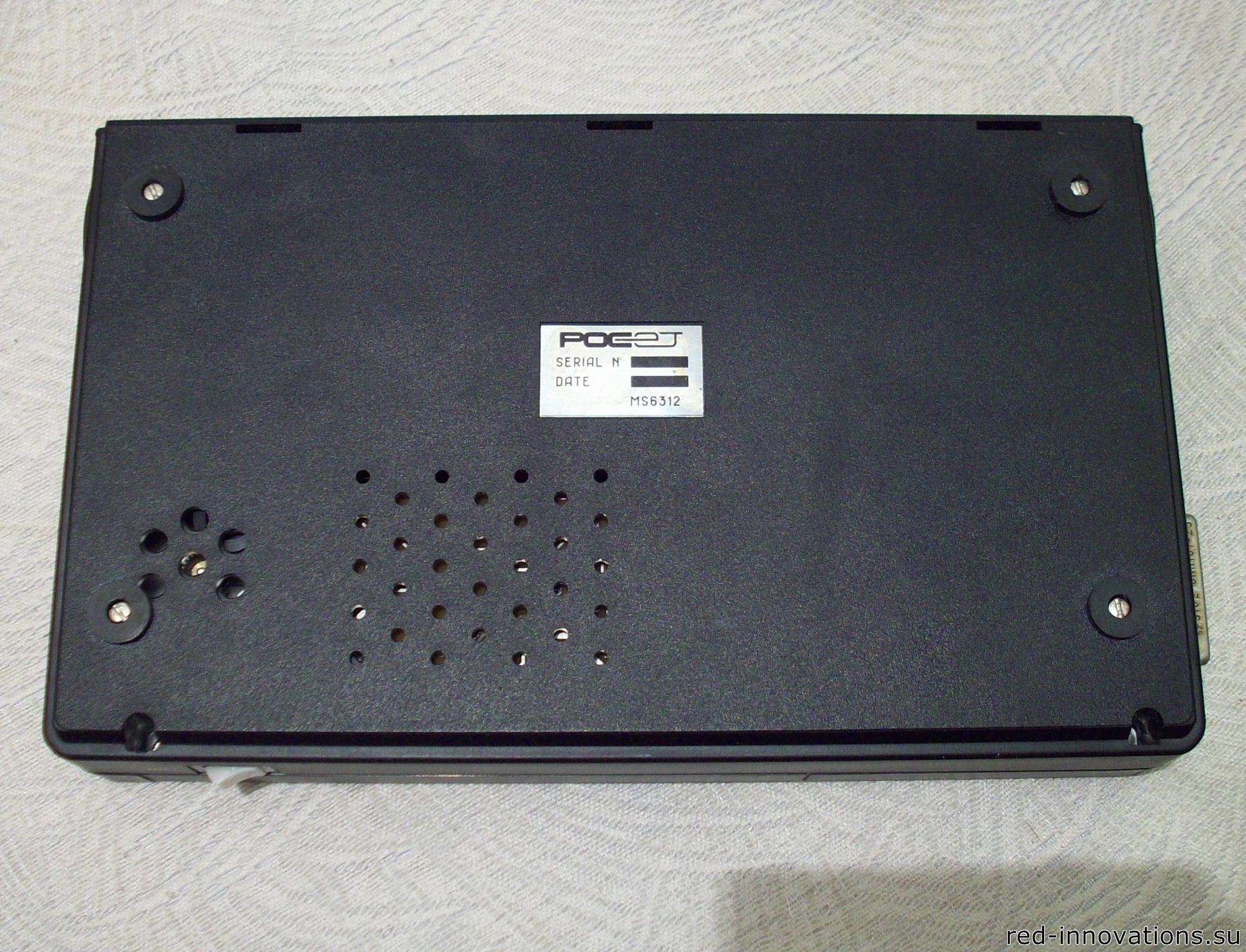

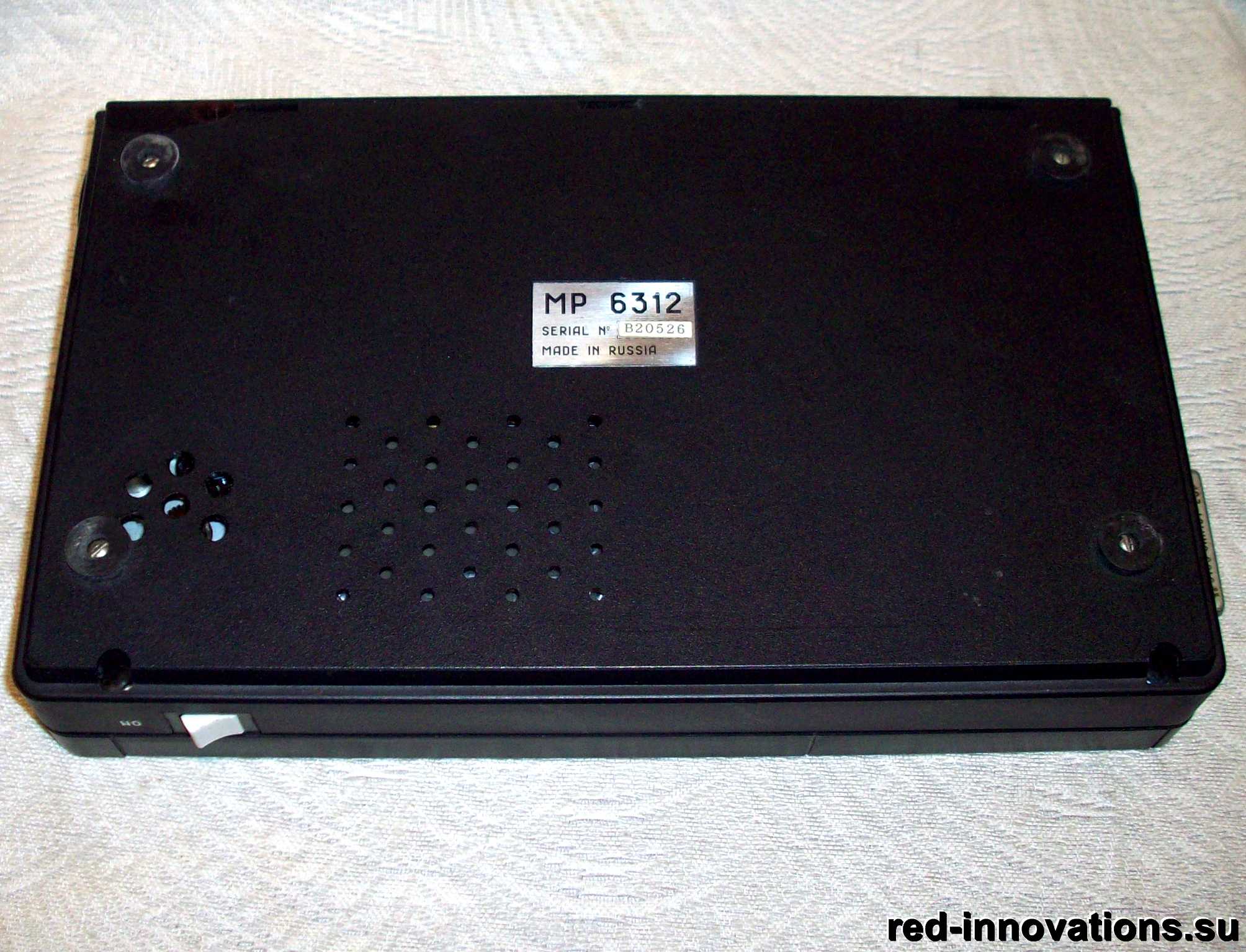

"Росет МС 6312" (вид снизу)

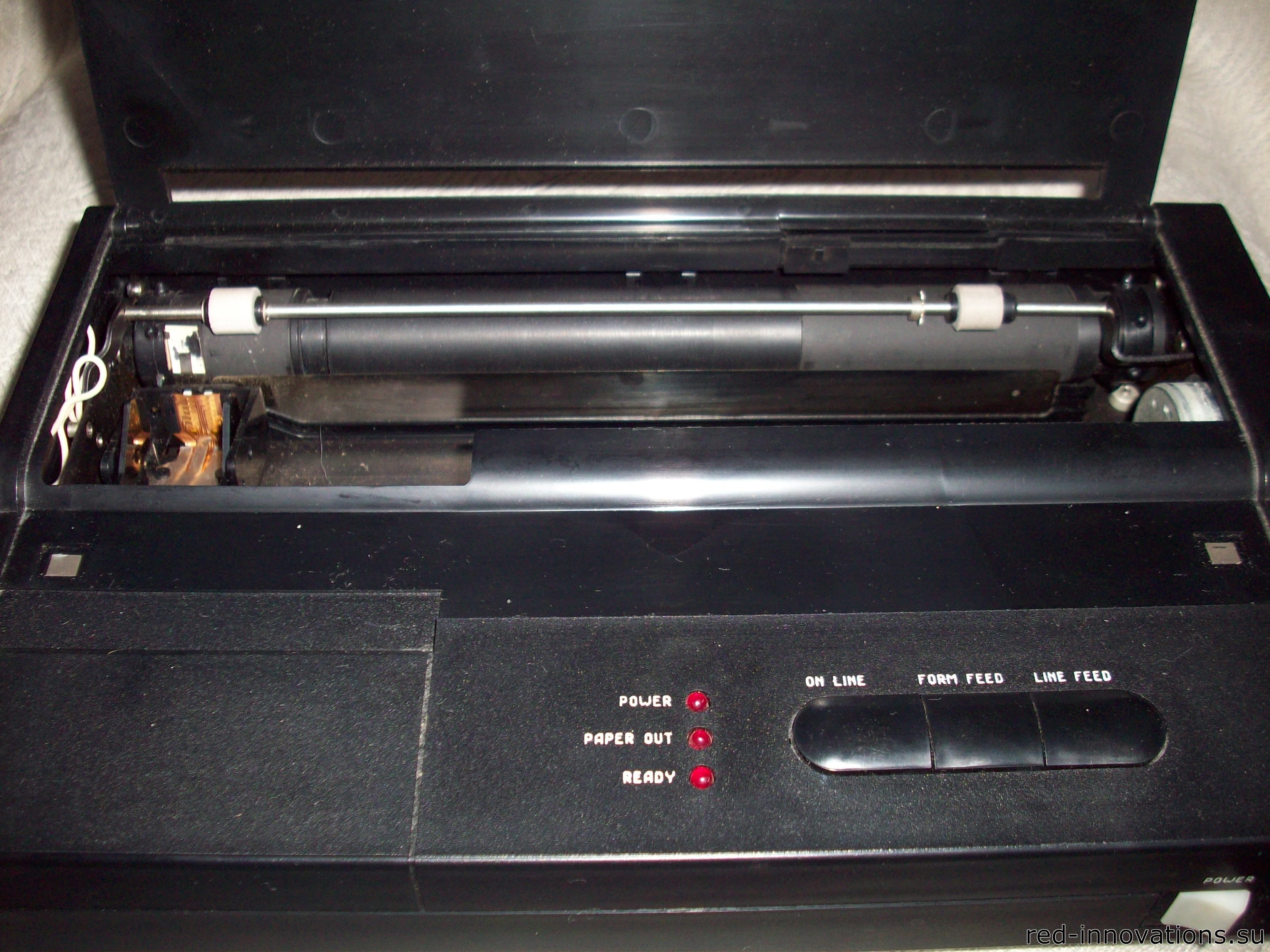

"Росет МС 6312" (с открытой крышкой)

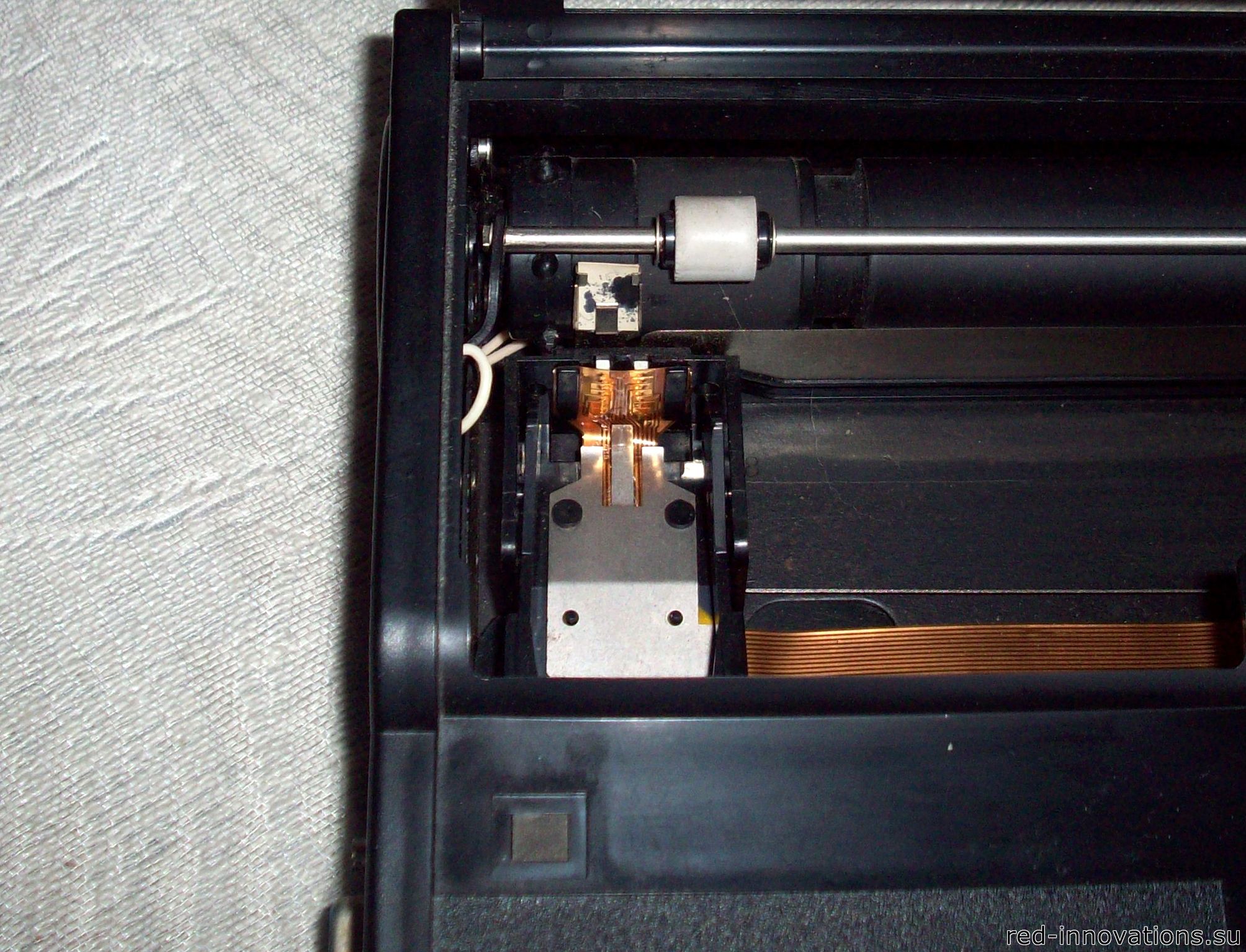

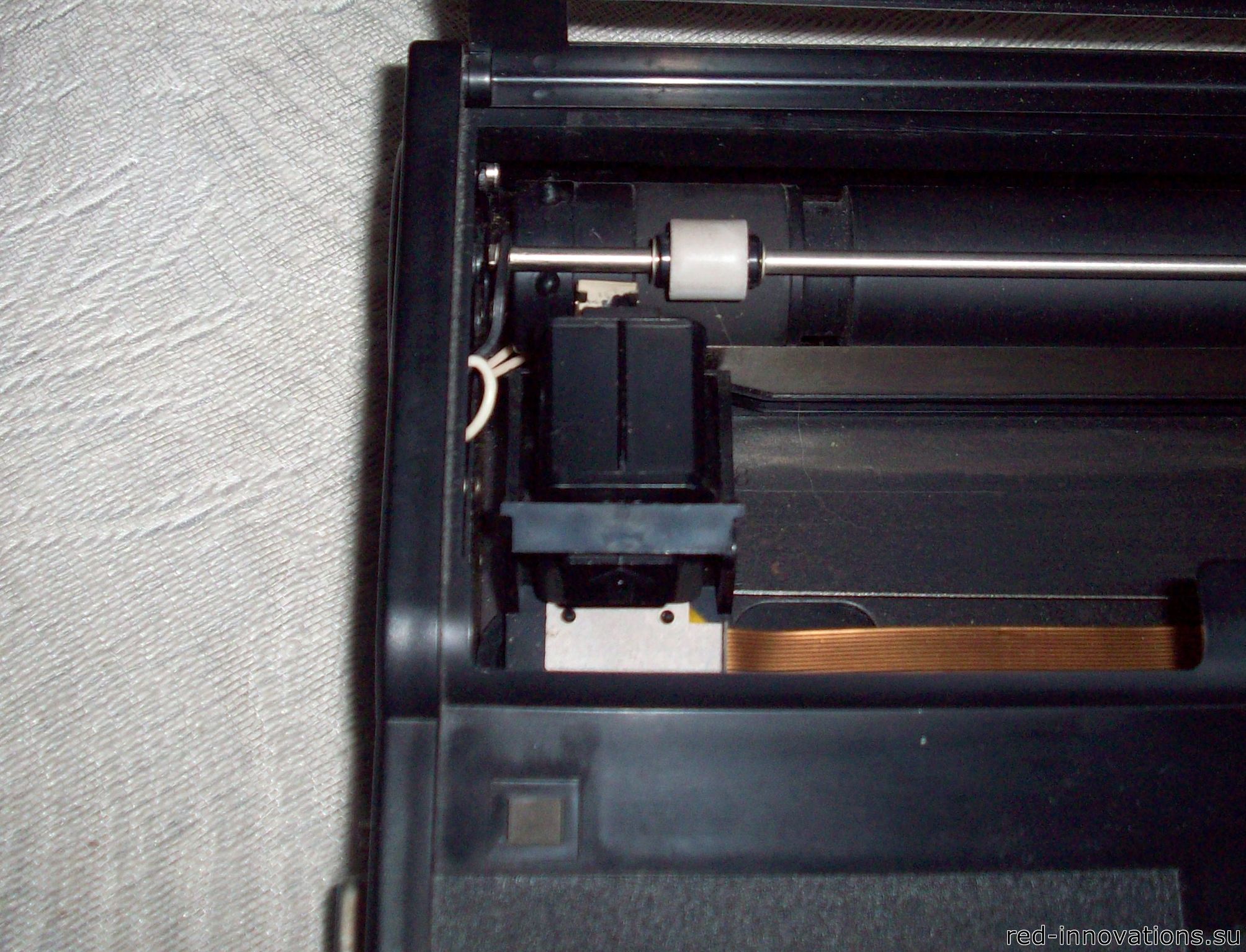

Слот для картриджа

С установленным картриджем

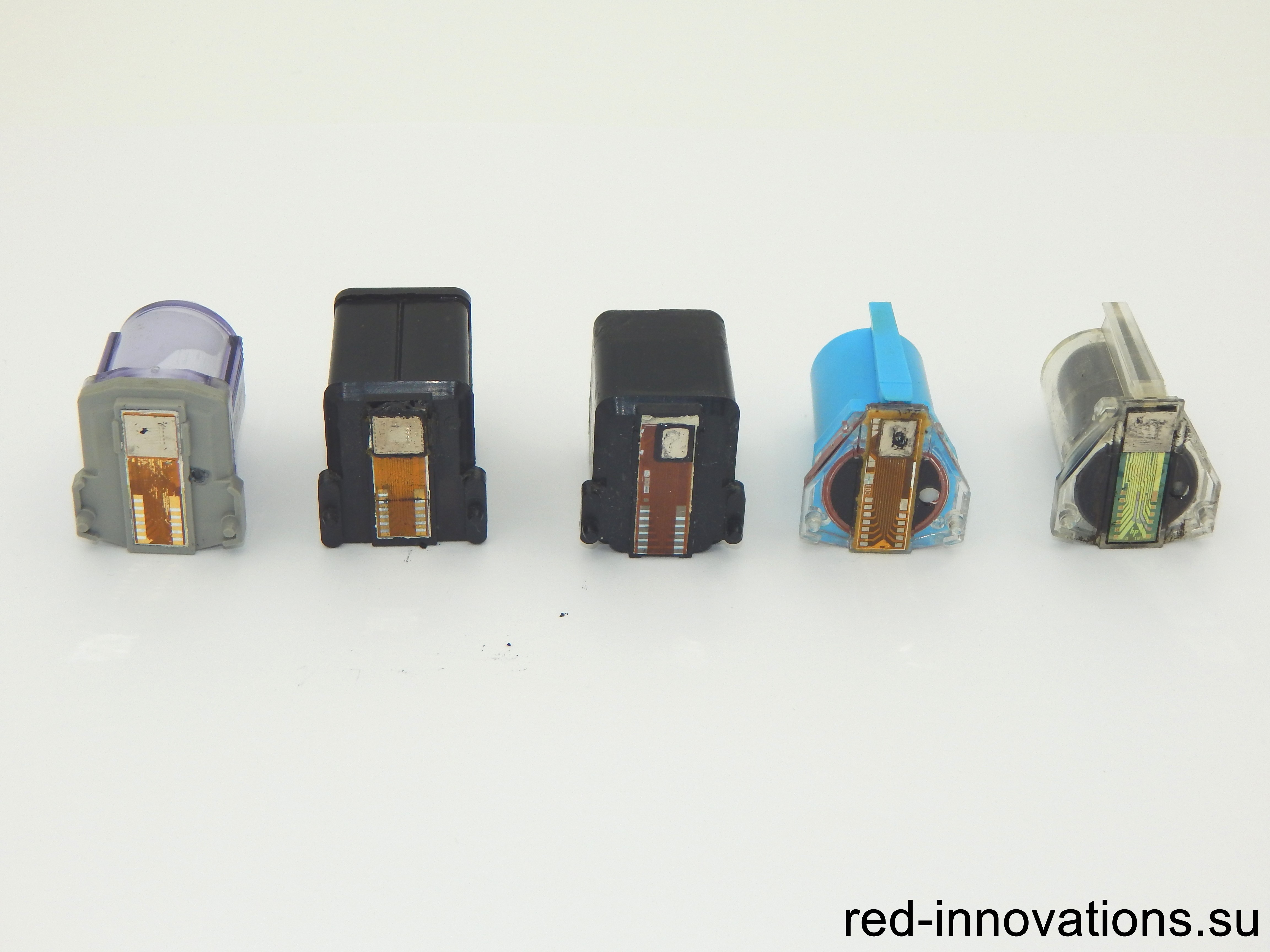

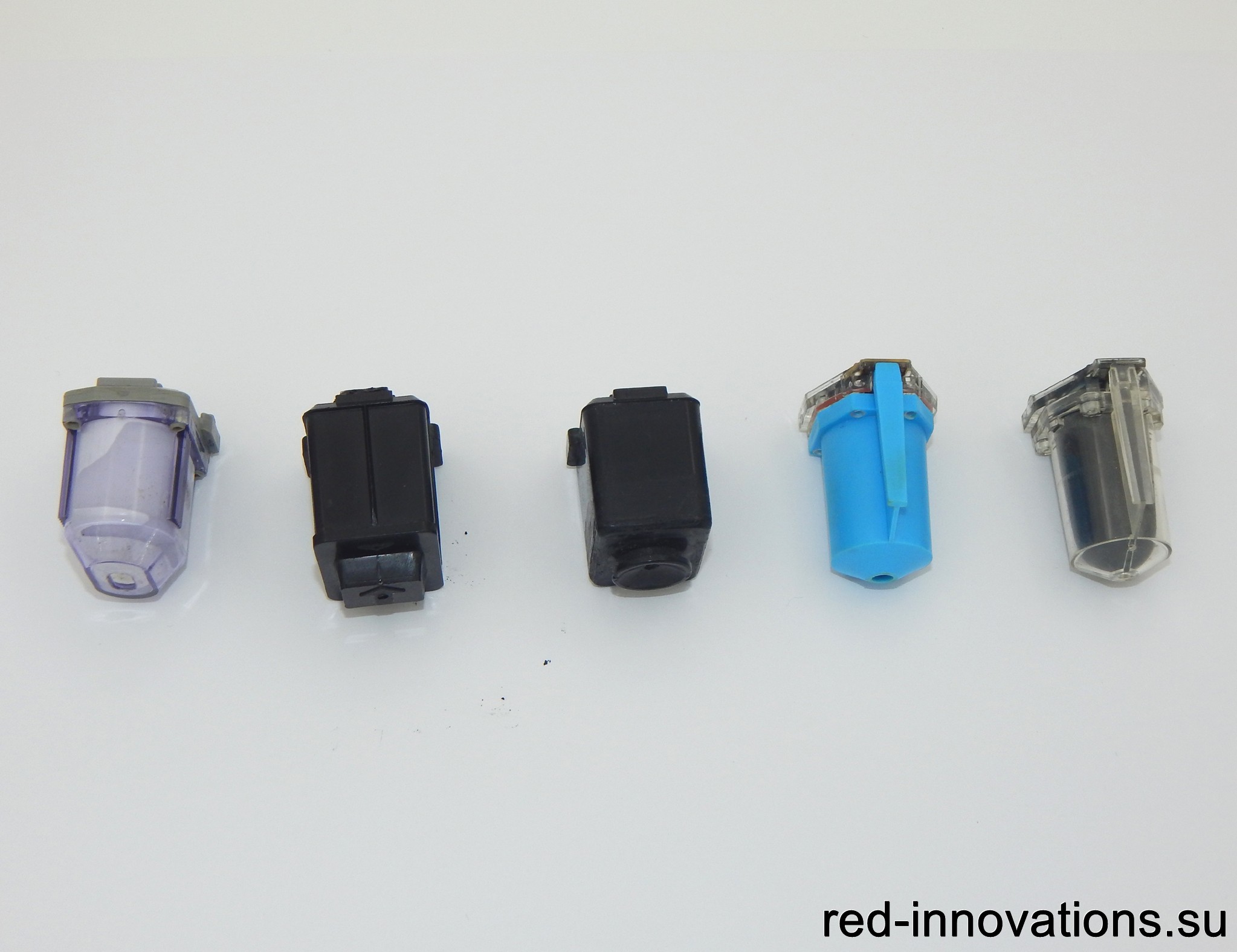

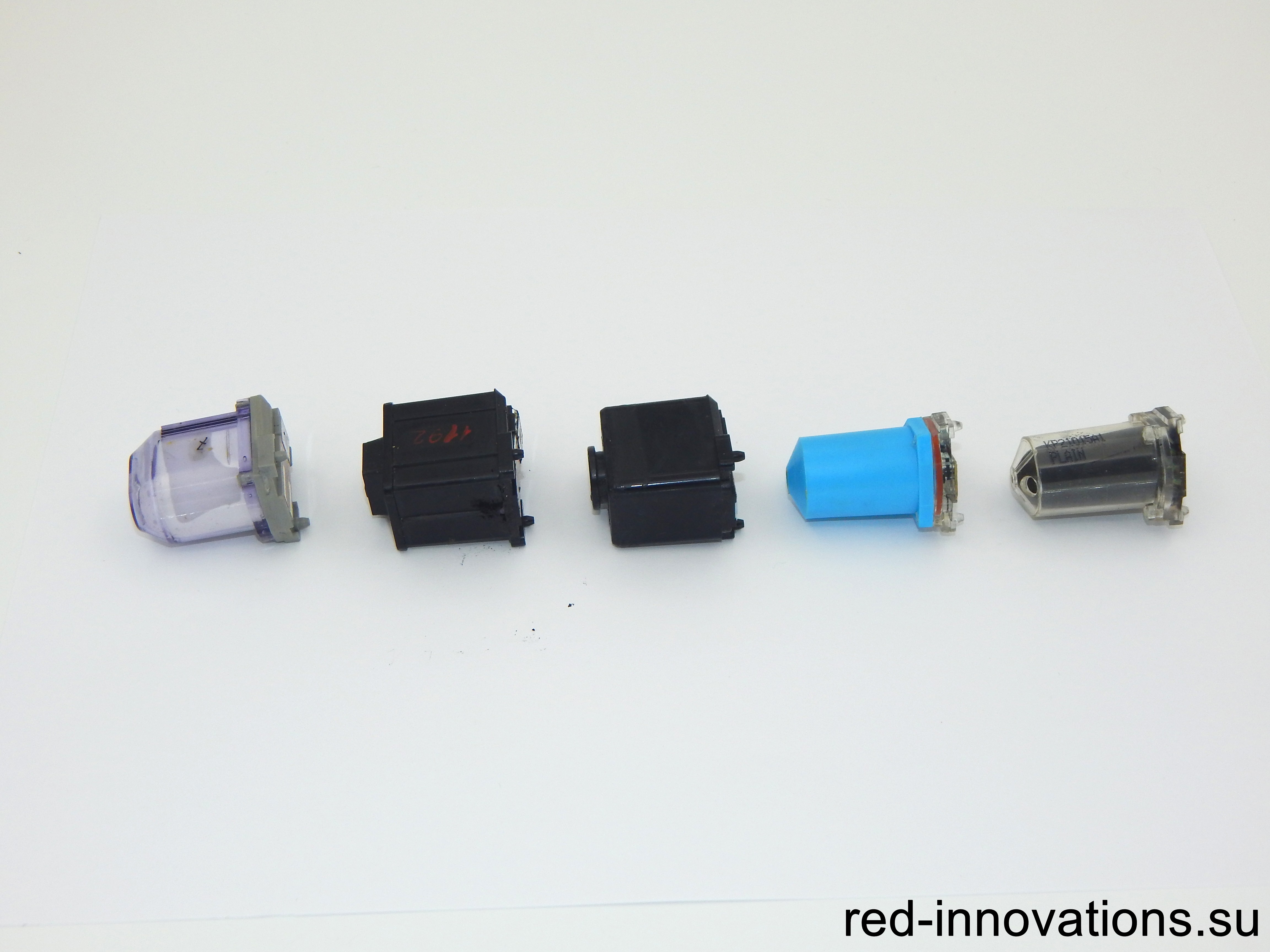

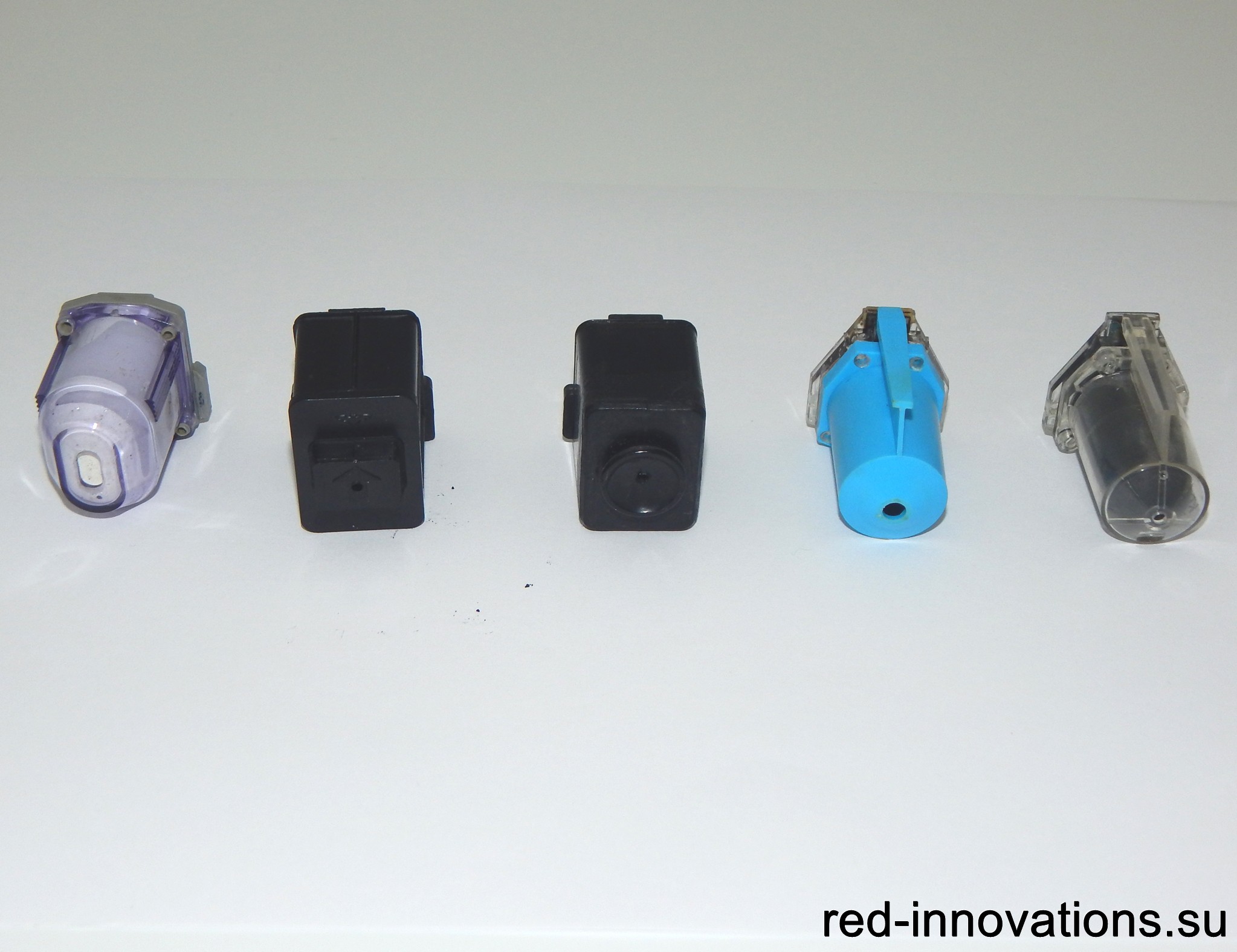

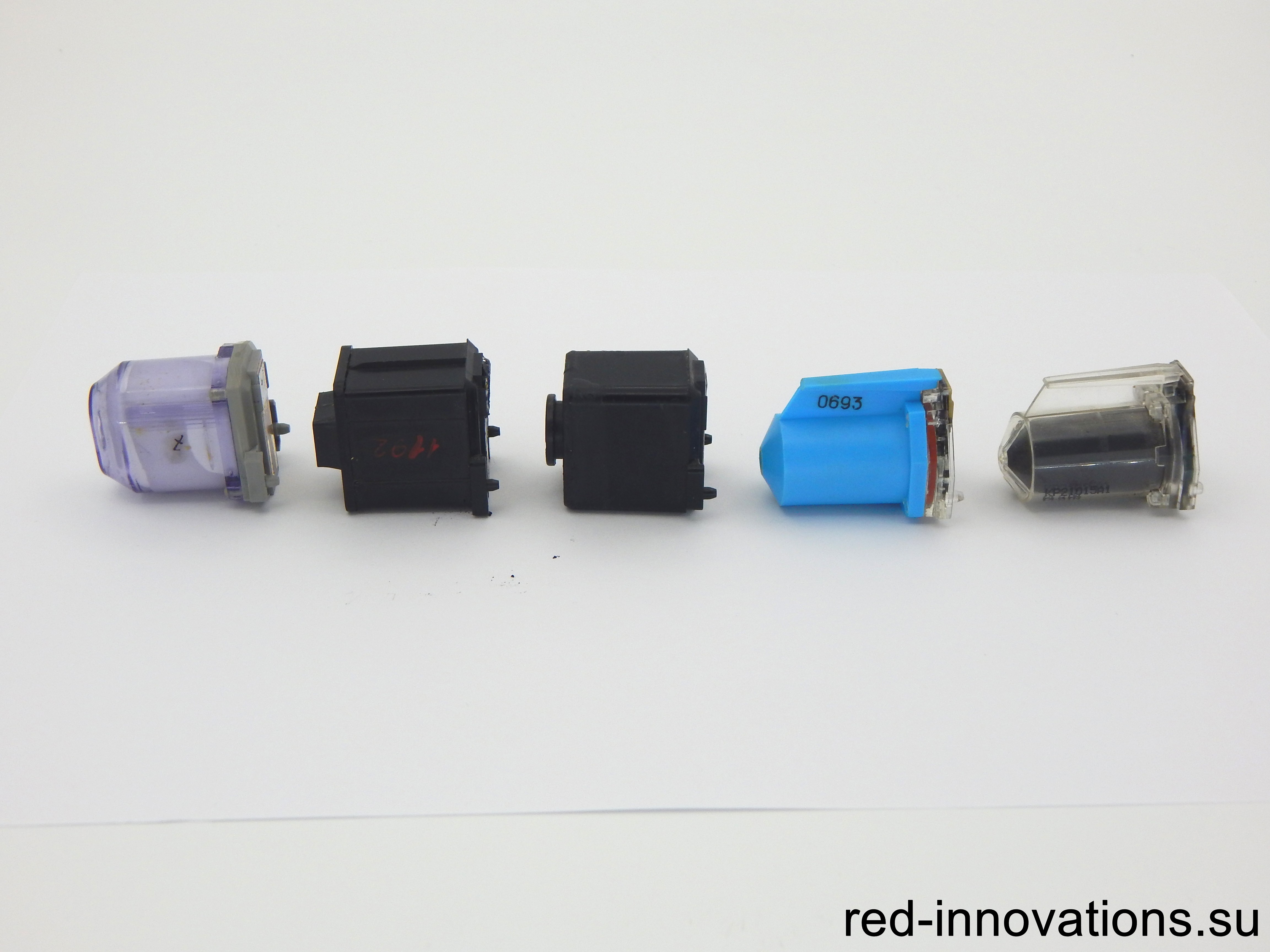

Картриджи для советских струйных принтеров, слева направо: МС6901 (?), МС6902, неопознанный картридж, МС6907, HP 51604A

Картриджи для советских струйных принтеров, слева направо: МС6901 (?), МС6902, неопознанный картридж, МС6907, HP 51604A

Картриджи для советских струйных принтеров, слева направо: МС6901 (?), МС6902, неопознанный картридж, МС6907, HP 51604A

Картриджи для советских струйных принтеров, слева направо: МС6901 (?), МС6902, неопознанный картридж, МС6907, HP 51604A

Картриджи для советских струйных принтеров, слева направо: МС6901 (?), МС6902, неопознанный картридж, МС6907, HP 51604A

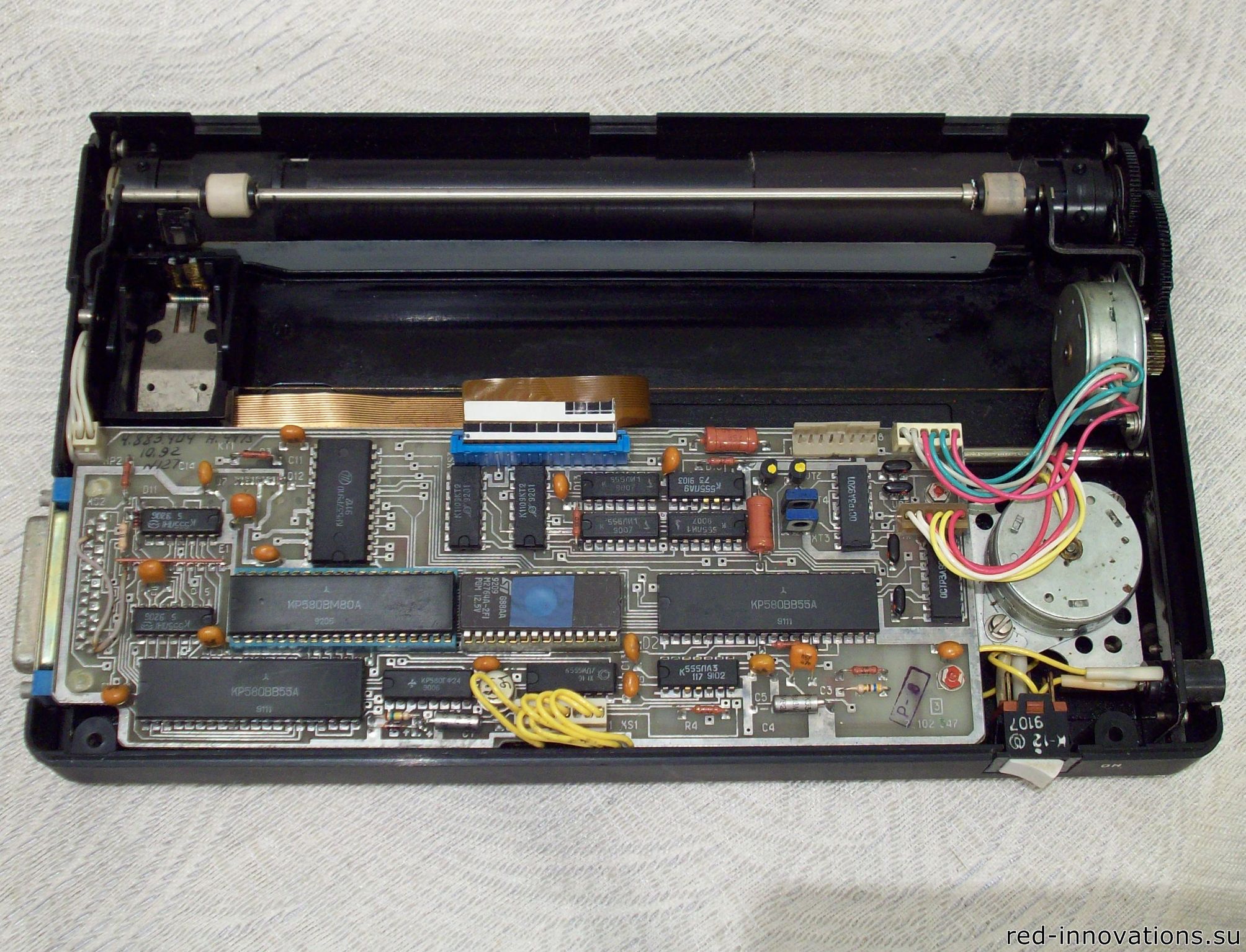

"Росет МС 6312" - плата управления

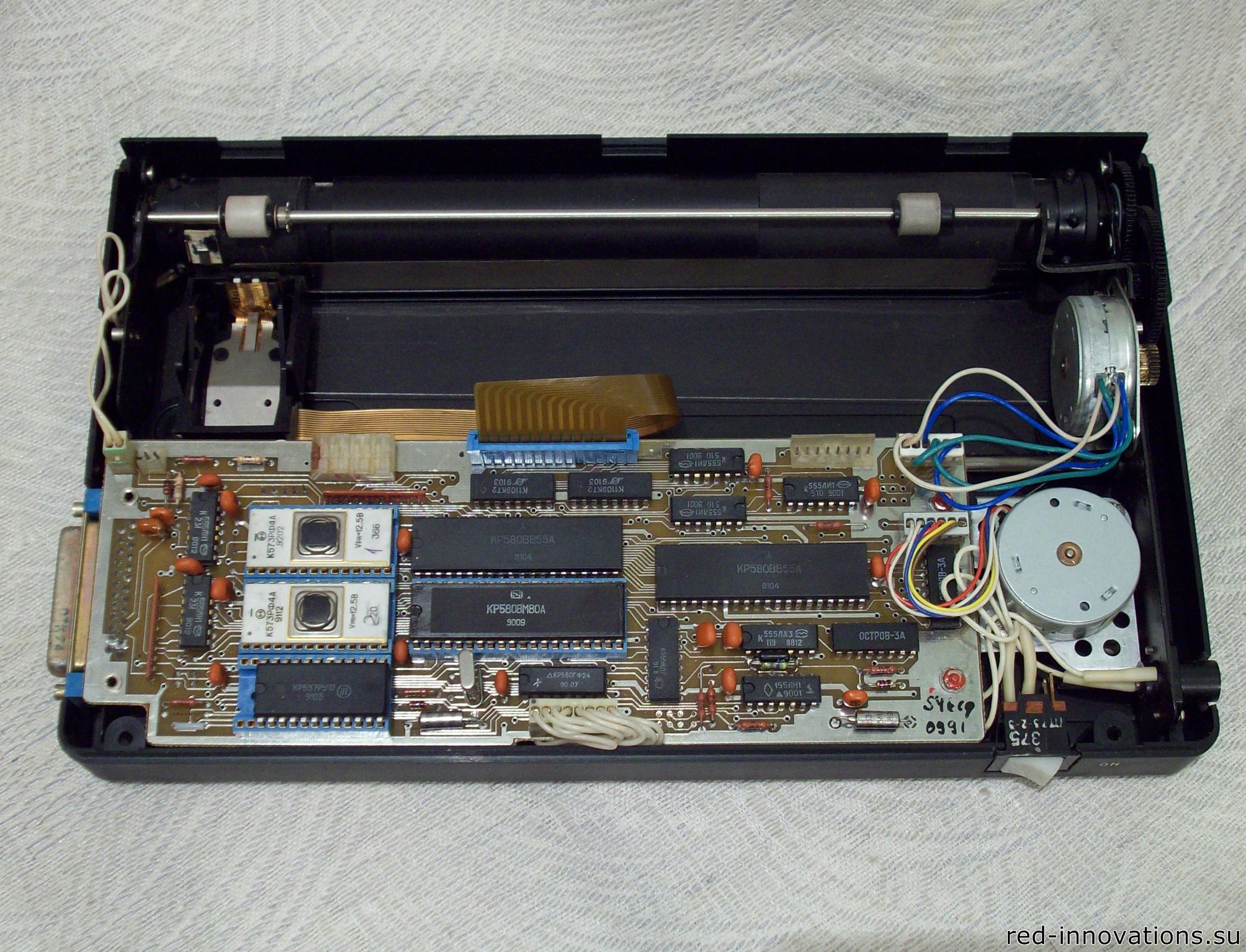

"Электроника МС 6312" - плата управления

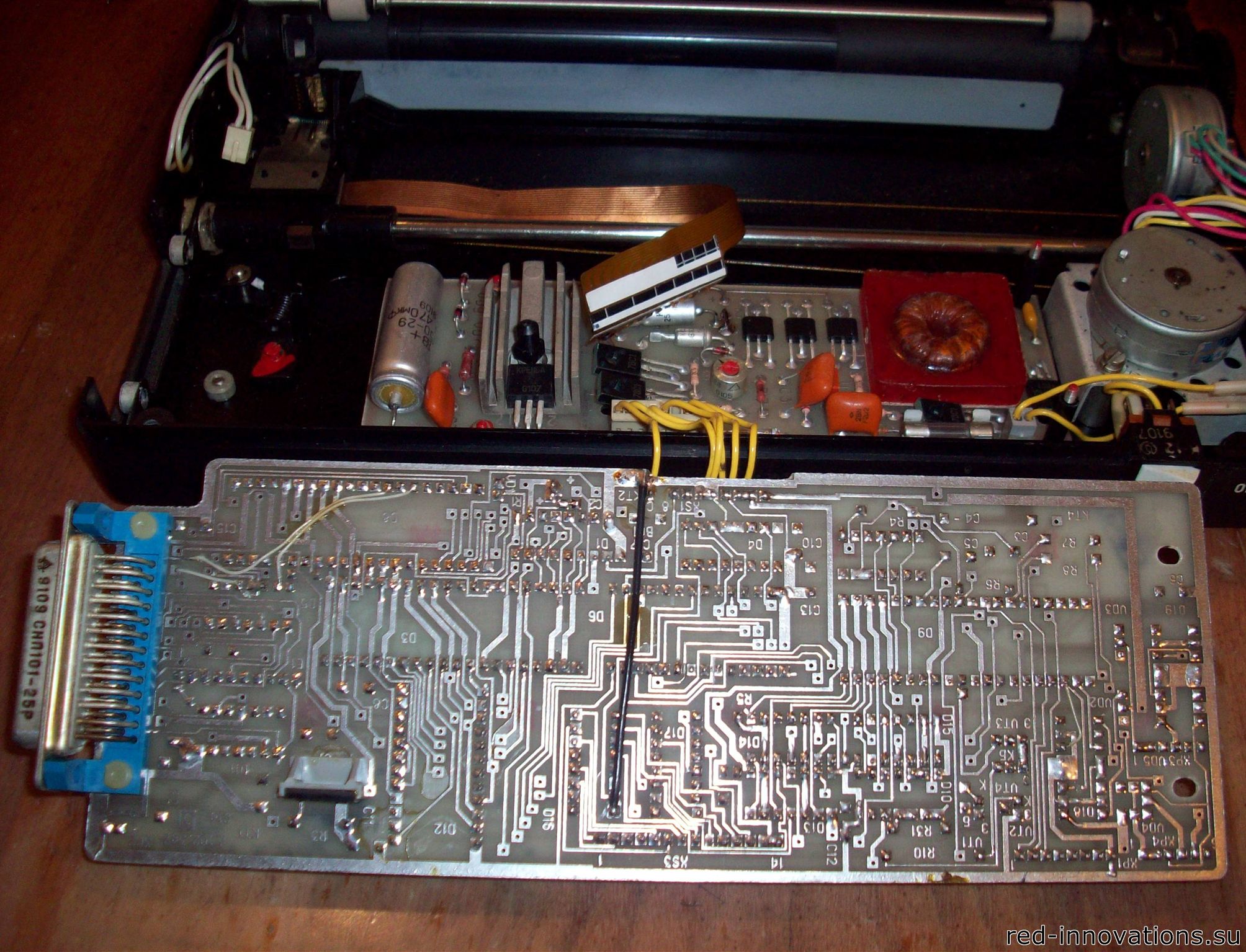

Обратная сторона платы управления "Электроники МС 6312" и блок стабилизатора питания (в обоих принтерах идентичен)

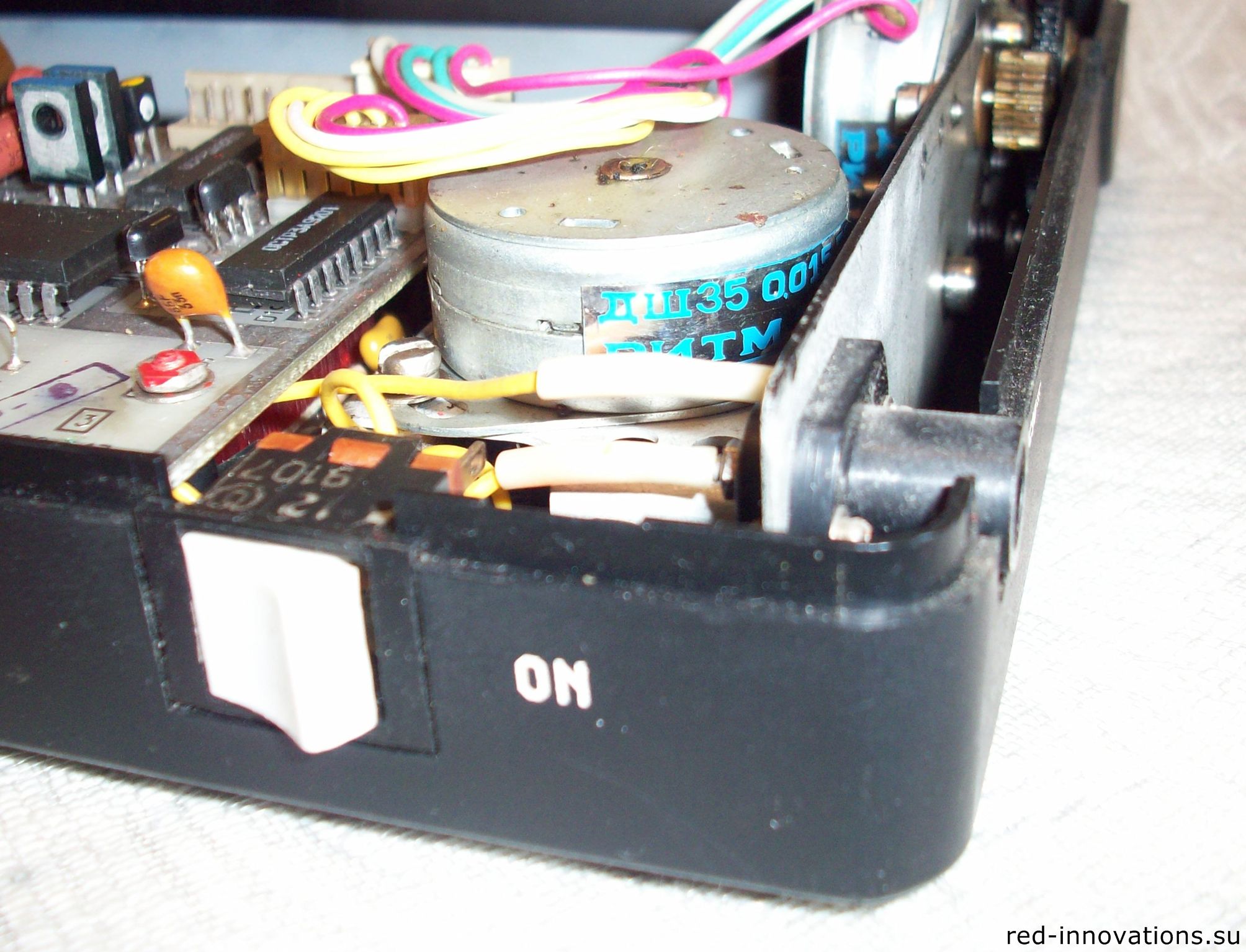

"Электроника МС 6312" - двигатель каретки

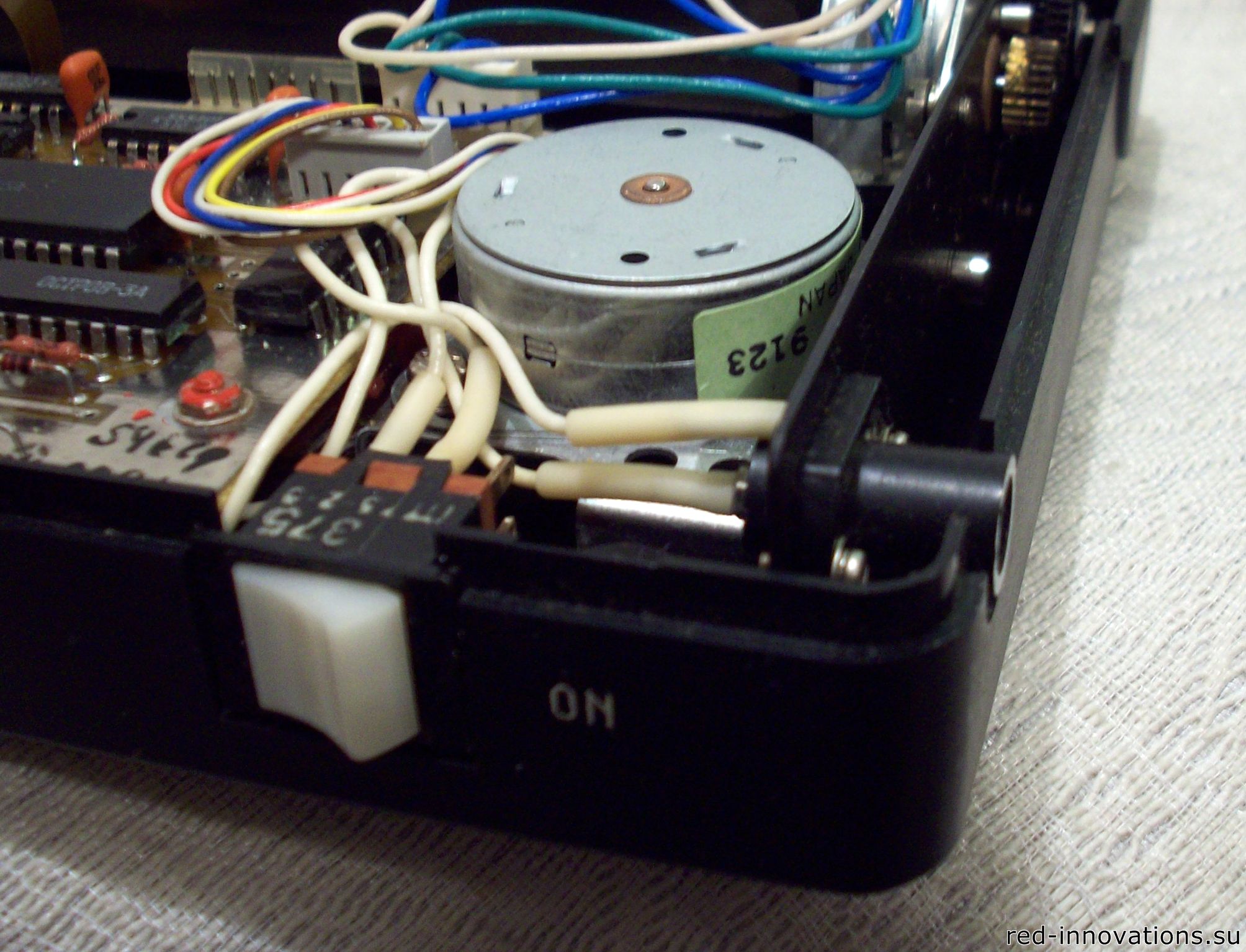

"Росет МС 6312" - двигатель каретки

Комплект поставки

Документация

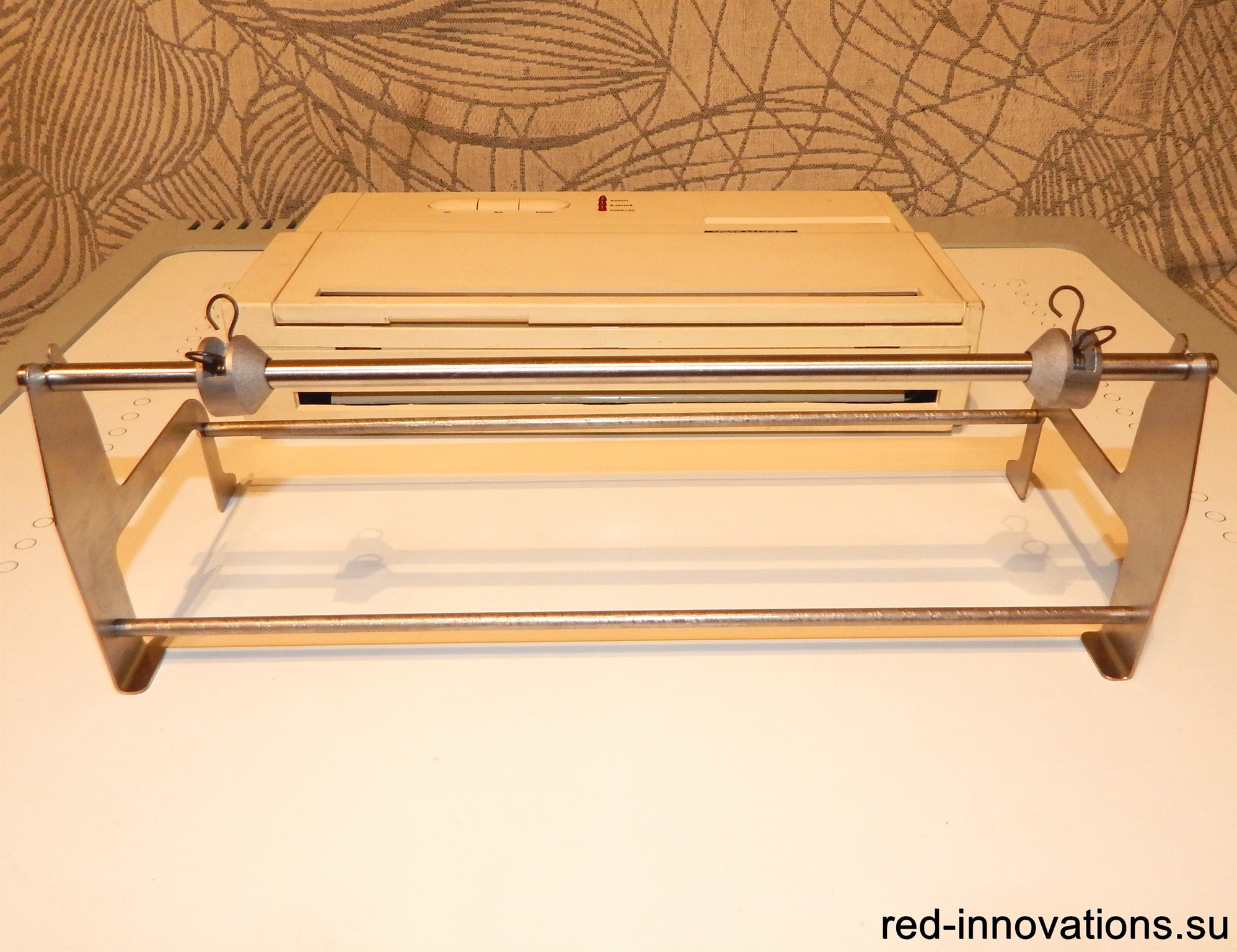

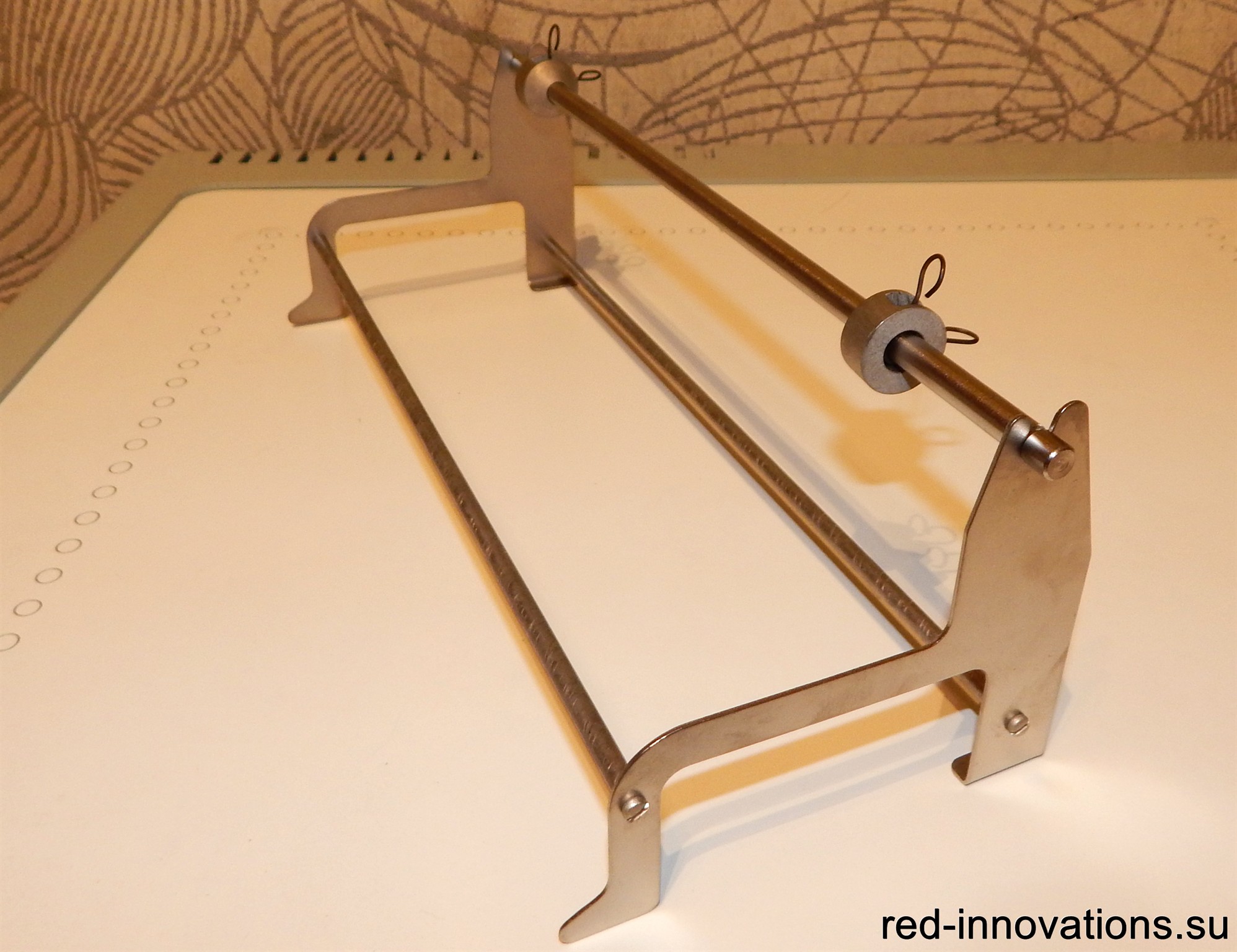

Подставка для крепления бумажного рулона

Подставка для крепления бумажного рулона

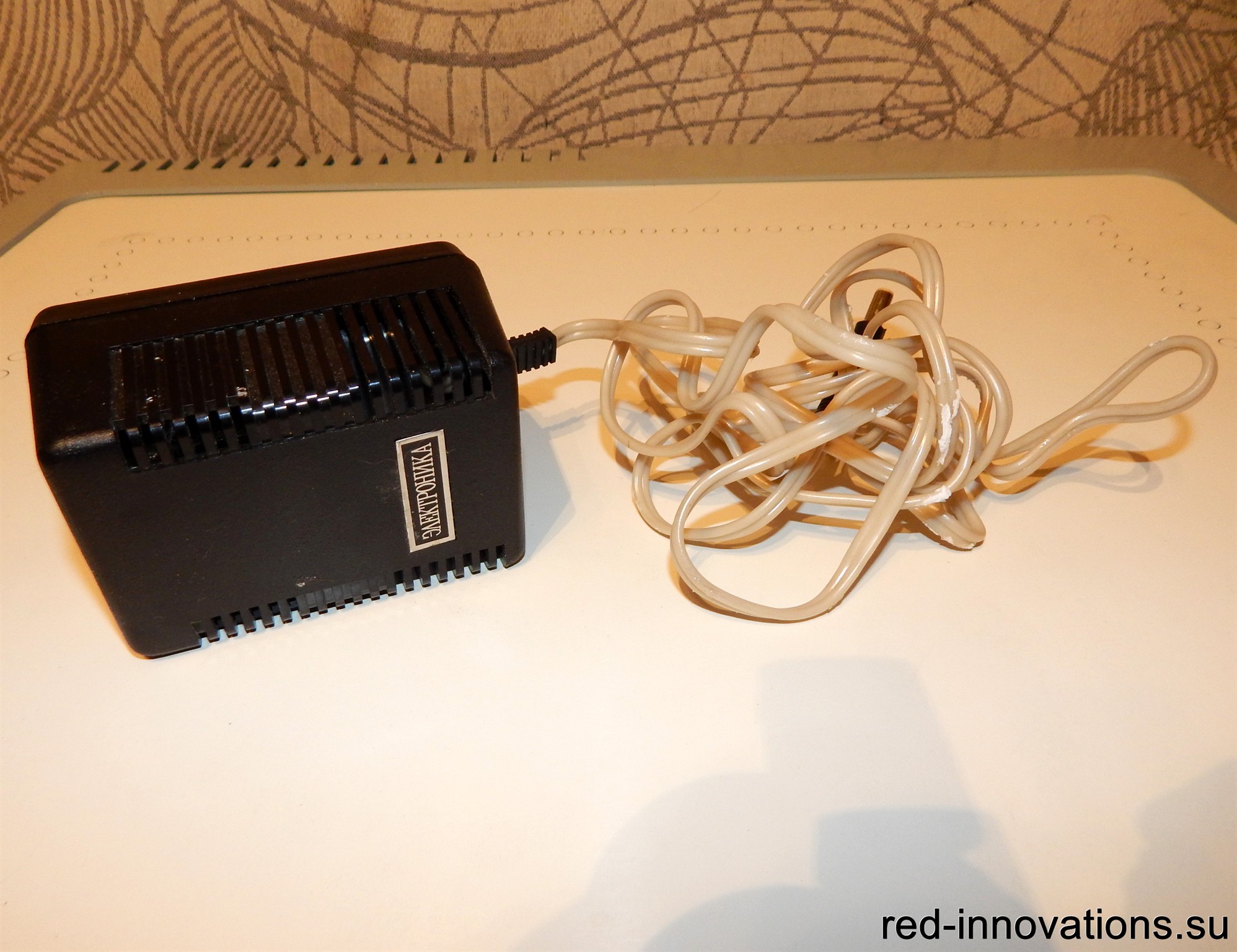

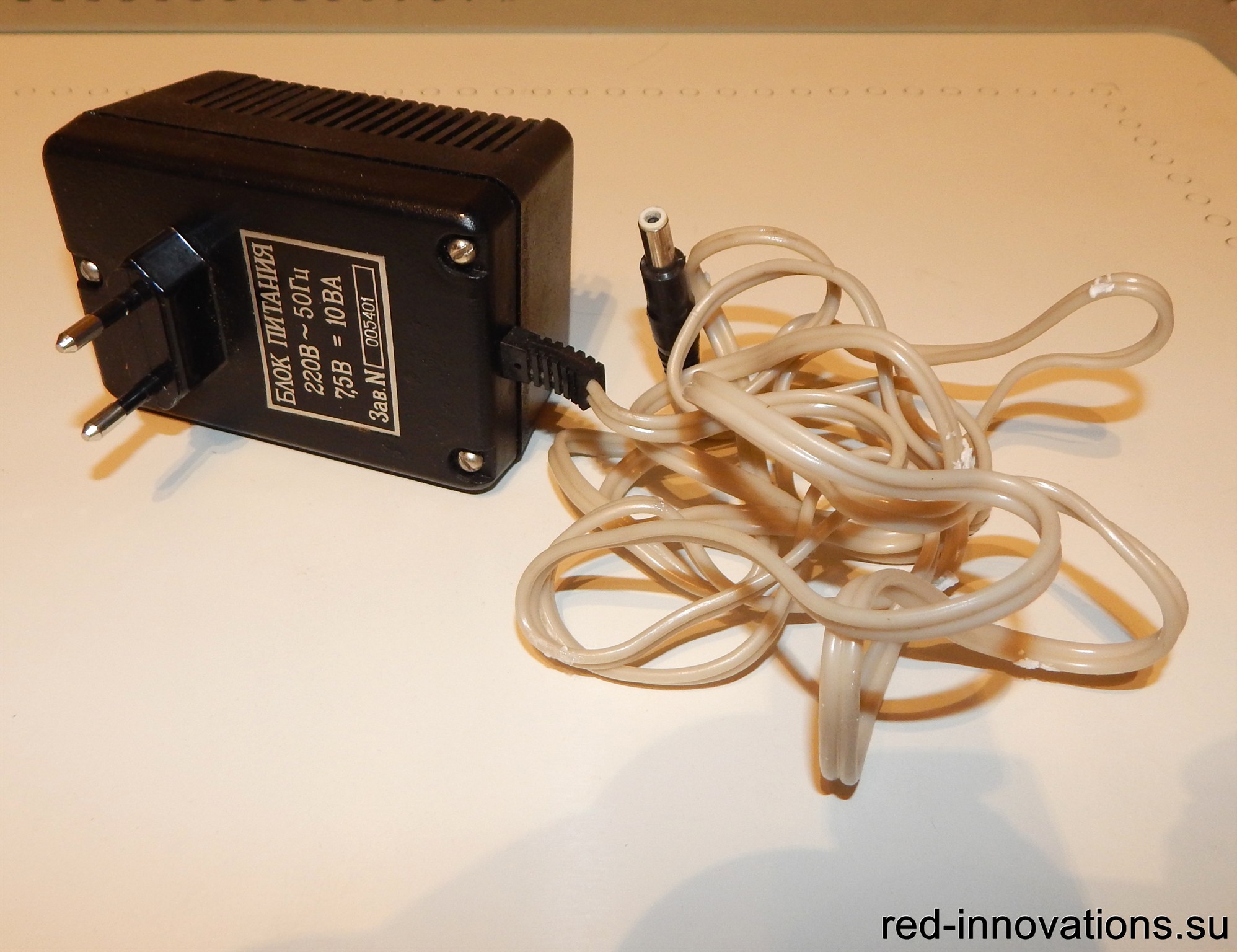

Блок питания

Блок питания

Коробка

Необычный бело-зелёный МС6312, который предполагалось поставлять в комплекте с учебным компьютером Рикор Компи 100 (фото из журнала "Техника Молодёжи" №10 за 1996 г, прислал HORIZON)
