Магнитола с лазерным проигрывателем "Амфiтон РМЛП-201"

Н
А
В
Е
Р
Х

"Амфитон РМЛП-201" - первая и единственная серийно выпускавшаяся в СССР и СНГ магнитола с проигрывателем компакт-дисков. Прототип модели носил название "Амфитон РМ-ЛП-207". Аппарат был поставлен на конвейер Львовского ПО им. Ленина ("Лорта") в 1990-ом году. Задействовавались все возможности по локализации производства в Советском Союзе, однако отечественная промышленность так до самого своего конца и не освоила выпуск специализированных микроконтроллеров и точной механики для проигрывателей CD. В итоге в ПКД было применено 2 импортные БИС: сервопроцессор CXD1135Q и цифро-аналоговый преобразователь CX20152 (Sony), а также японский оптико-механический блок с лазерной головкой Sony KSS-152. В лентопротяжном механизме устанавливался двигатель фирмы Mabuchi Motor и (иногда) венгерские магнитные головки BRG. Остальные комплектующие использовались советские.

Помимо CD-проигрывателя, магнитола была оснащена трёхдиапазонным радиоприёмником (ДВ, СВ, УКВ) с индикацией стереосигнала, режимом бесшумной настройки и автоматической подстройкой частоты, усилителем с 5-полосным эквалайзером, магнитофонной панелью, поддерживавшей 2 типа ленты и имевшей систему шумопонижения, а также съёмной двухполосной акустикой. Аппарат, таким образом, в плане функционала был вполне на уровне передовых моделей магнитол западных фирм. Габариты магнитолы без акустических систем составляли 350 х 245 х 210 мм, масса - не более 12 кг, диапазон воспроизводимых частот с CD-проигрывателя - 20 ... 20000 Гц, с магнитофонной панели - 63 ... 12500 Гц, максимальная выходная мощность - 4 Вт, питание осуществлялось от сети переменного тока 220 В, либо от внешнего источника постоянного тока 12 В.

Из недостатков модели можно отметить неудачное крепление в корпусе оптико-механического блока ПКД, приводившее к его смещению и, как результат, трению компакт-диска о крышку отсека для СD. По этой причине большинство сохранившихся "Амфитонов" дошли до наших дней с повреждёнными или отсутствующими крышками лазерного проигрывателя: владельцы их выламывали и продолжали использовать ПКД уже без них. Также ненадёжными оказались потециометры эквалайзера и регулятора громкости, но это вопрос уже к производителю комплектующих, а не к конструкторам аппарата. В целом, элементная база магнитолы и качество сборки были на весьма высоком уровне.

Производство "Амфитона РМЛП-201" сошло на нет в первой половине 1992-ого года, так и не став массовым. Данные о количестве выпущенных экземпляров отсутствуют, но вряд ли серия превысила несколько сотен штук. Нашему музею принадлежит аппарат как раз 1992-ого года; с завода он вышел некомплектным: с отсутствующей микросхемой цифро-аналогового преобразователя. После установки микросхемы на место, замены деградировавших электролитических конденсаторов, неисправных потенциометров эквалайзера и небольшой регулировки работоспособность магнитолы была полностью восстановлена.

Амфитон РМЛП-201 - обзор на нашем канале на YouTube

Амфитон РМЛП-201 - прошивка ПЗУ

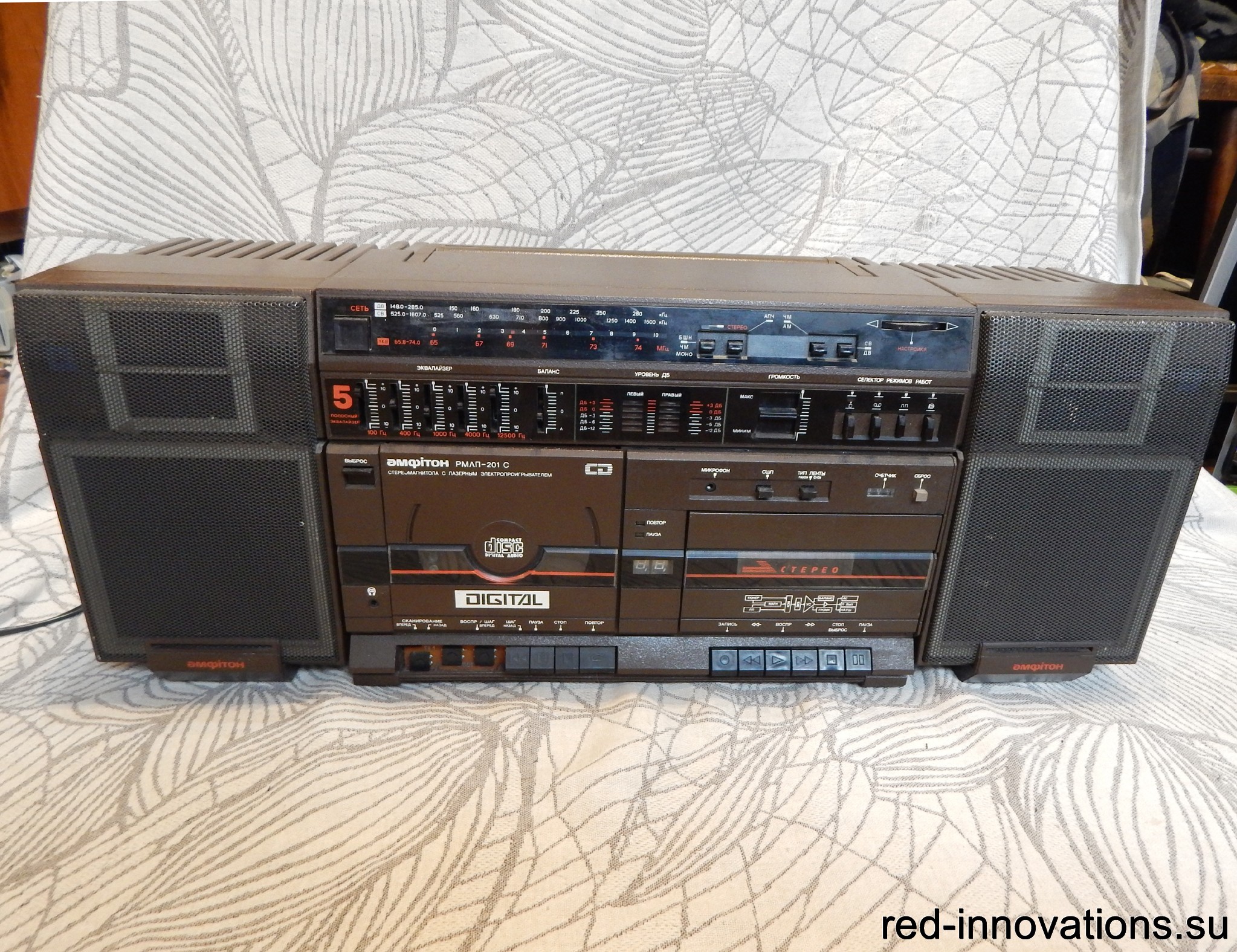

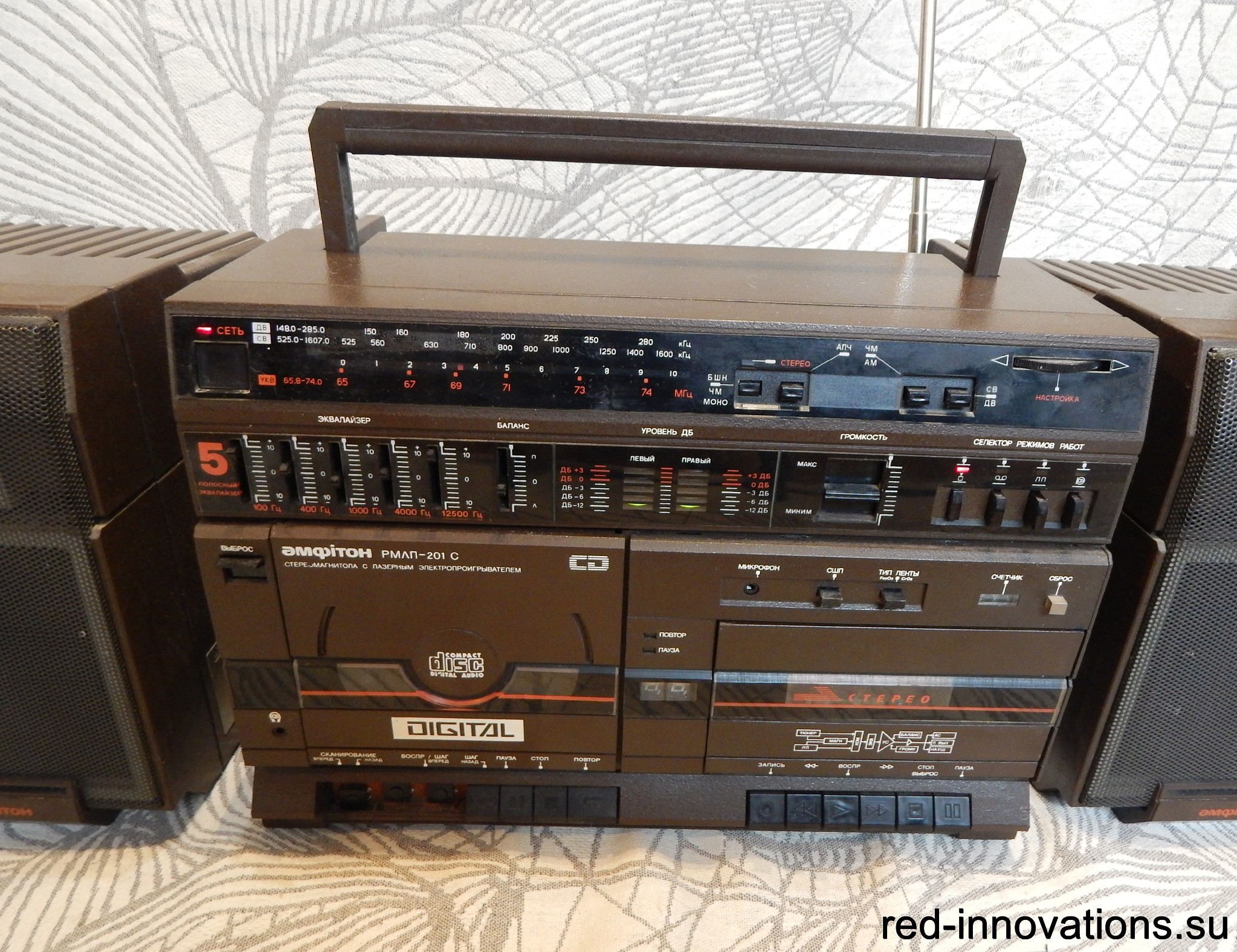

Вид спереди

С отсоединёнными акустическими системами

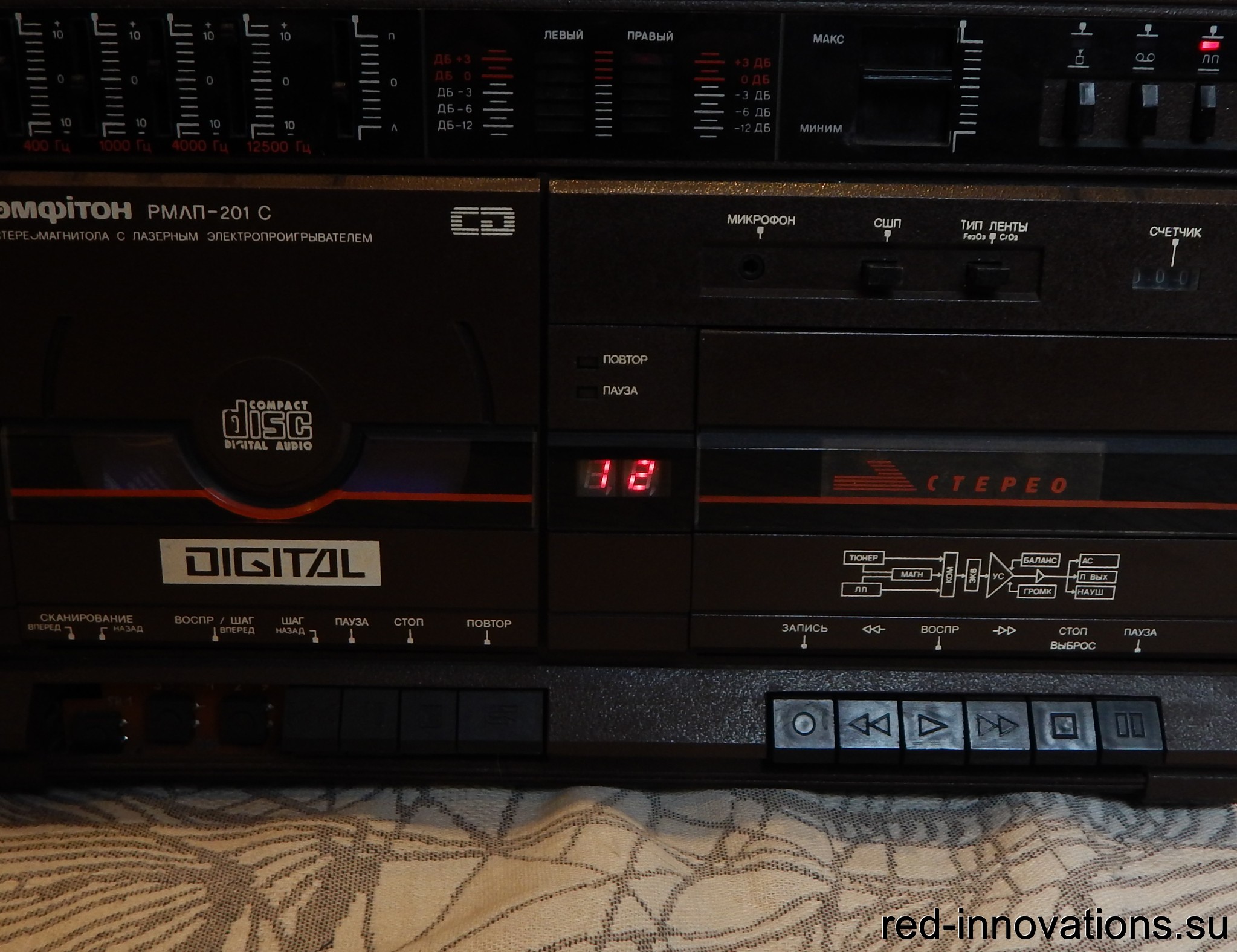

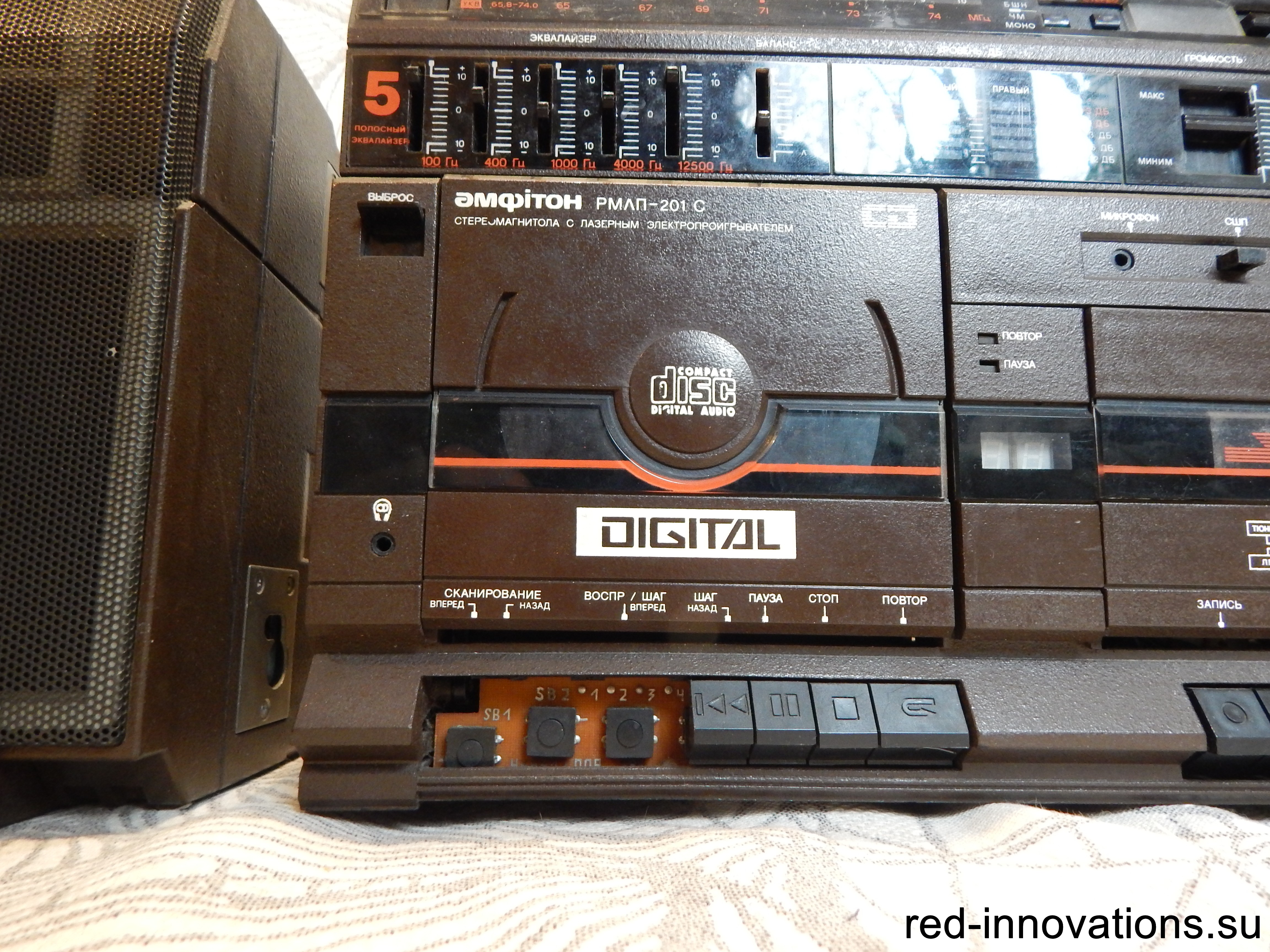

Передняя панель

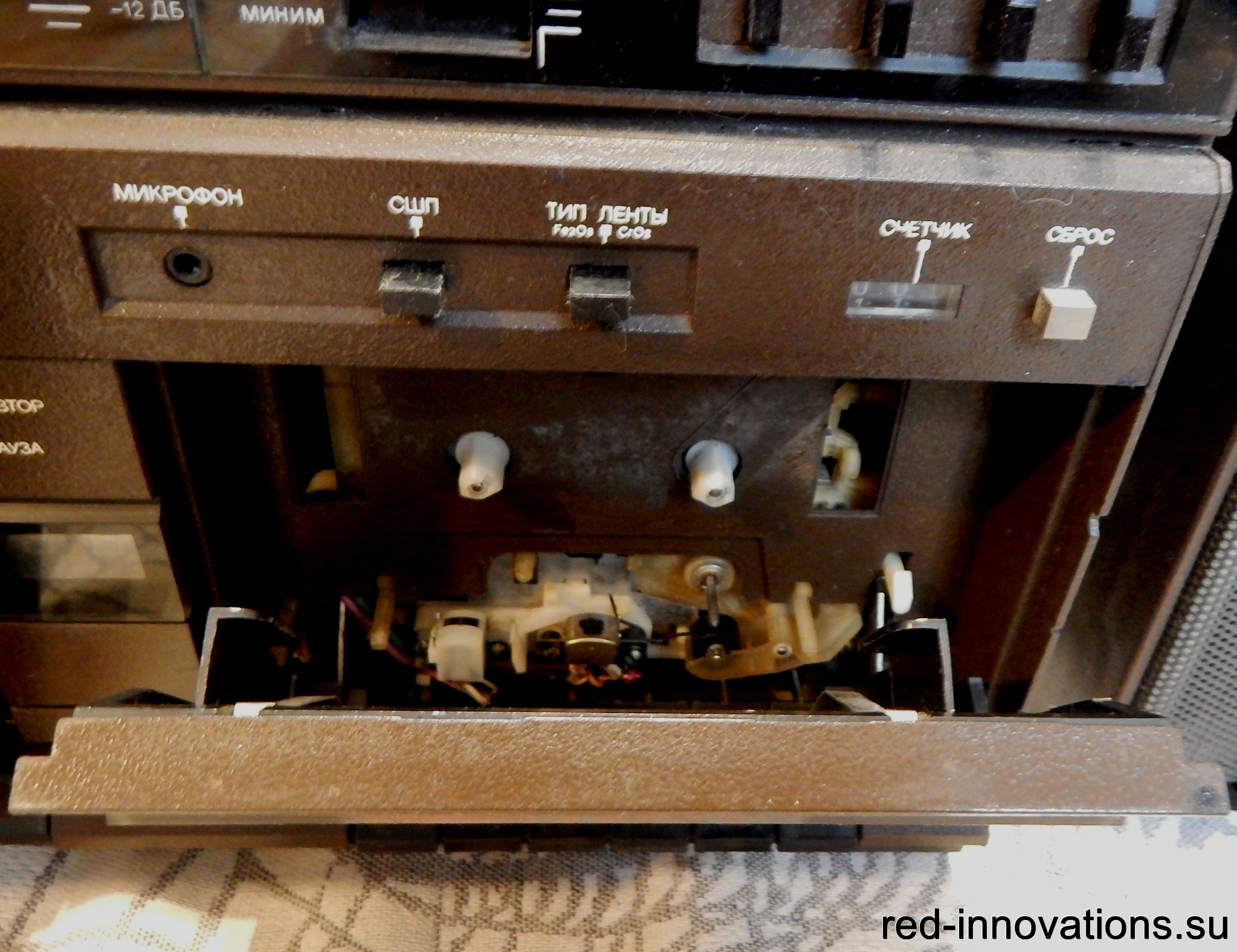

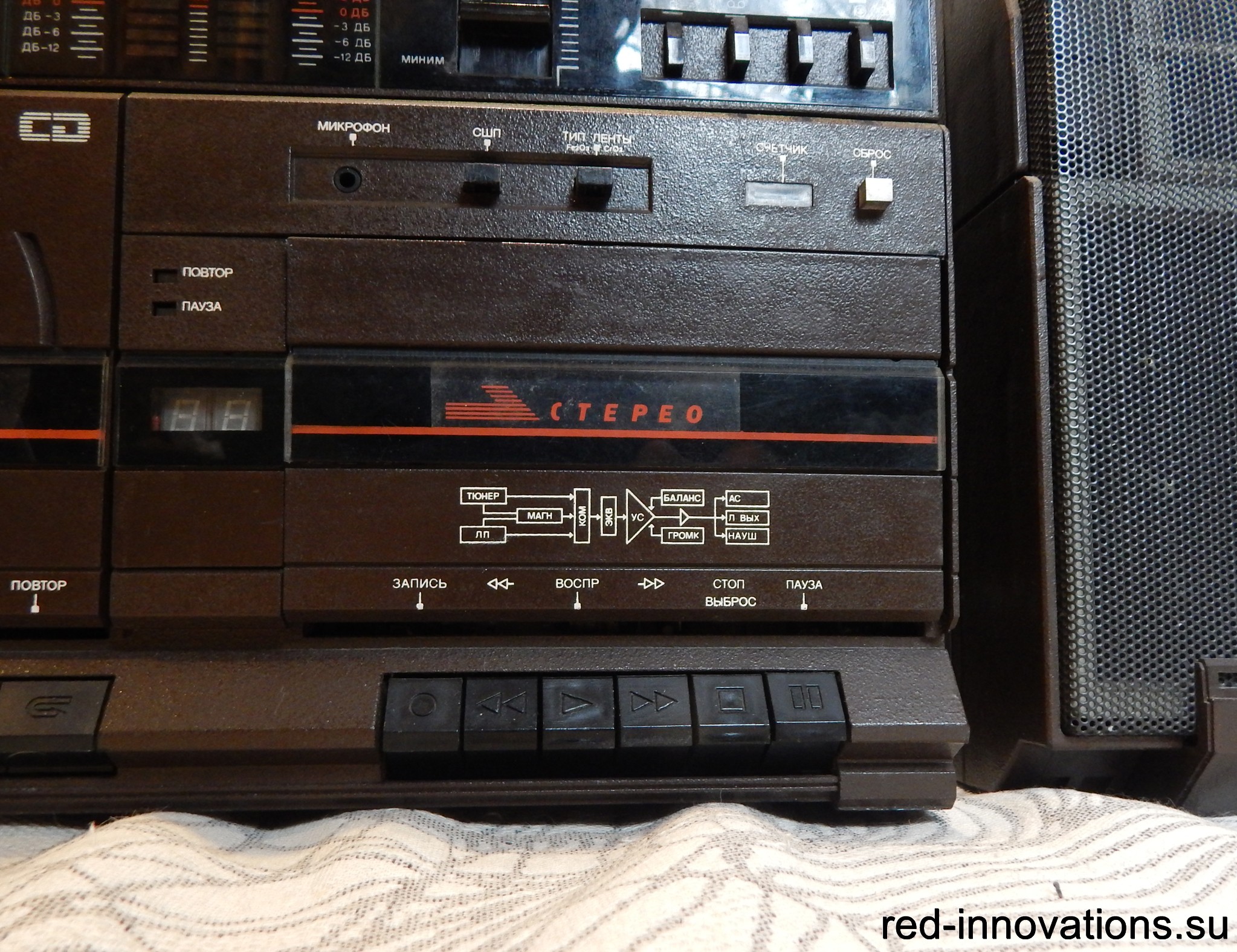

Кассетный отсек

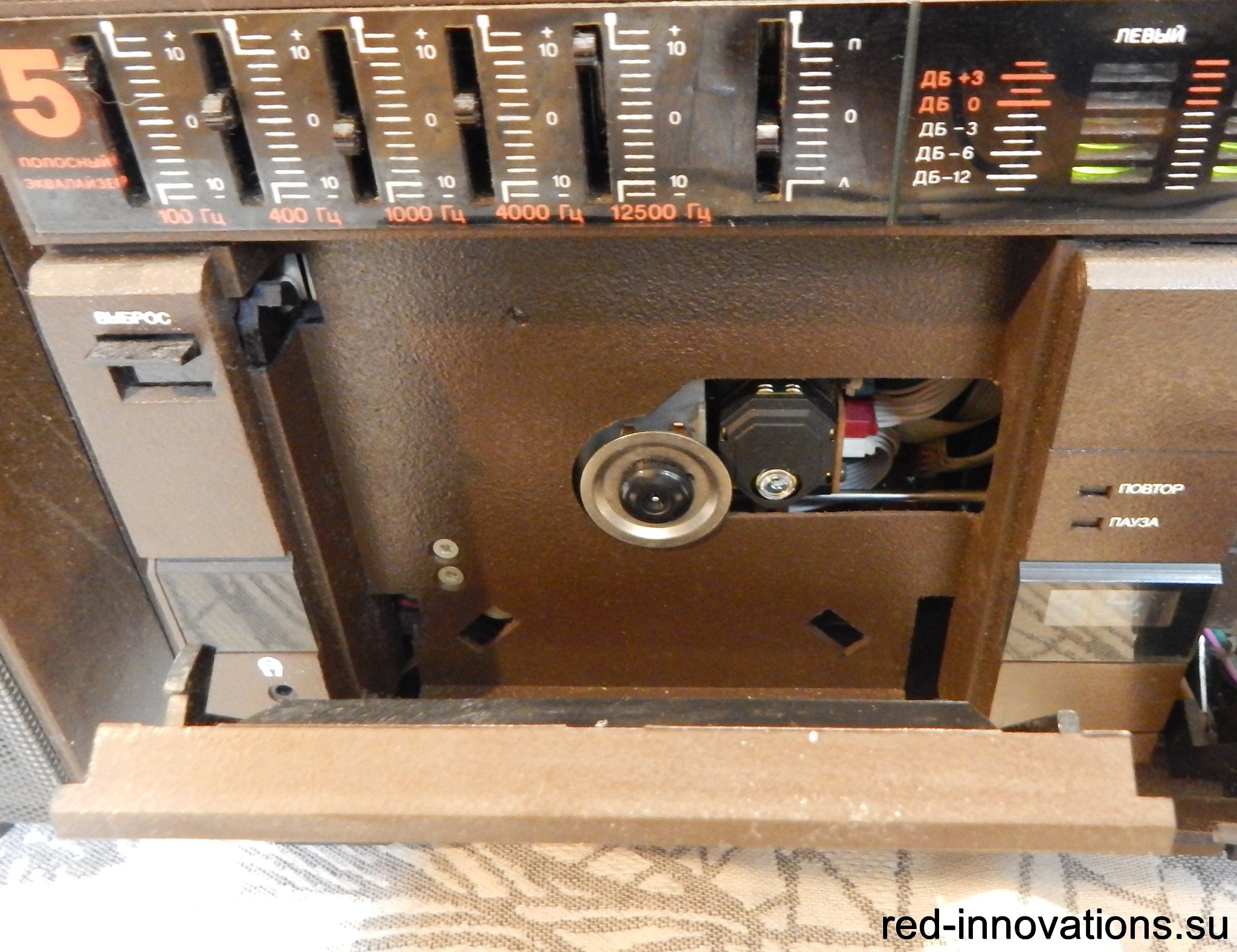

Отсек CD

Крышка кассетного отсека

Крышка отсека CD

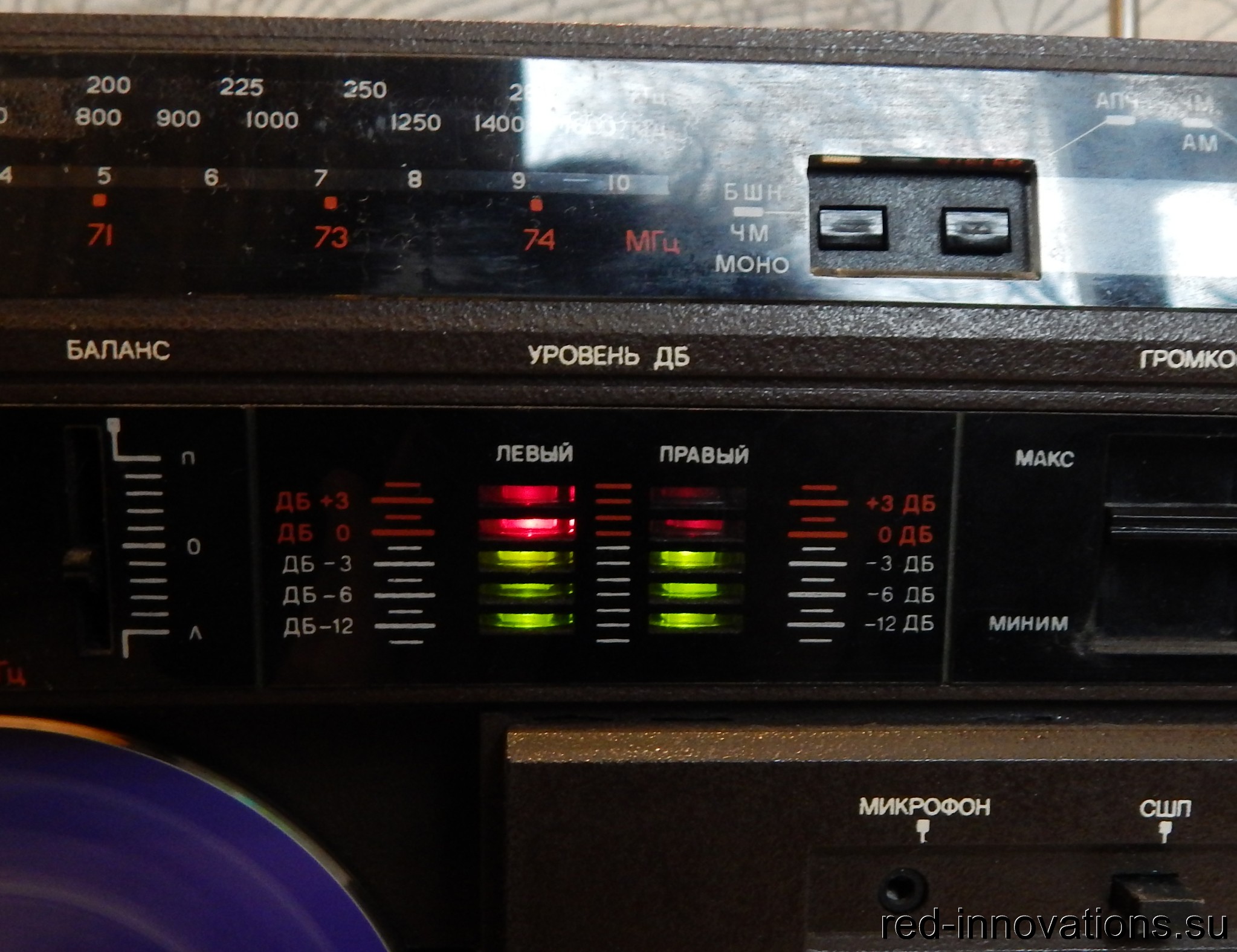

Индикатор уровня сигнала

Дисплей лазерного проигрывателя

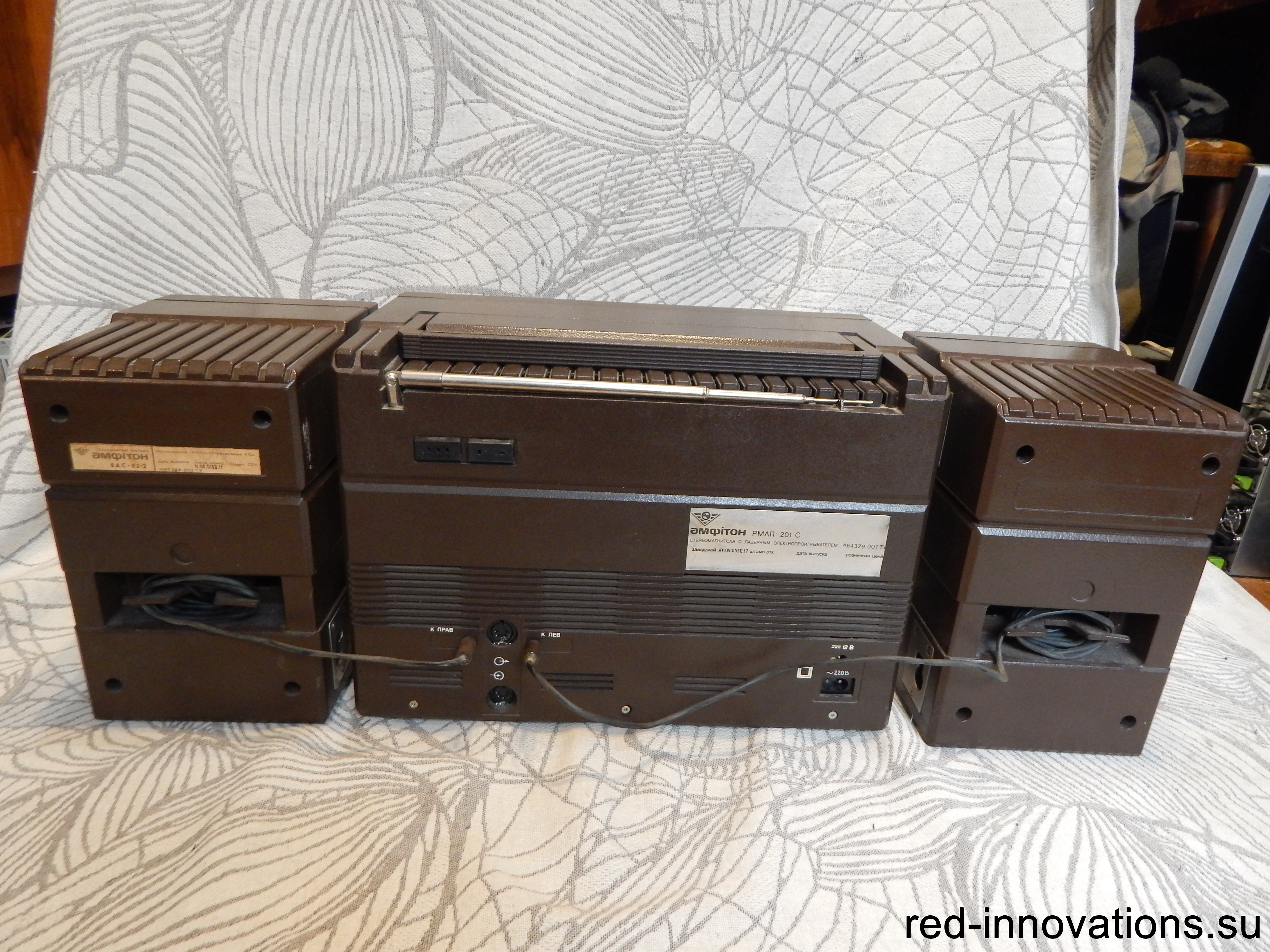

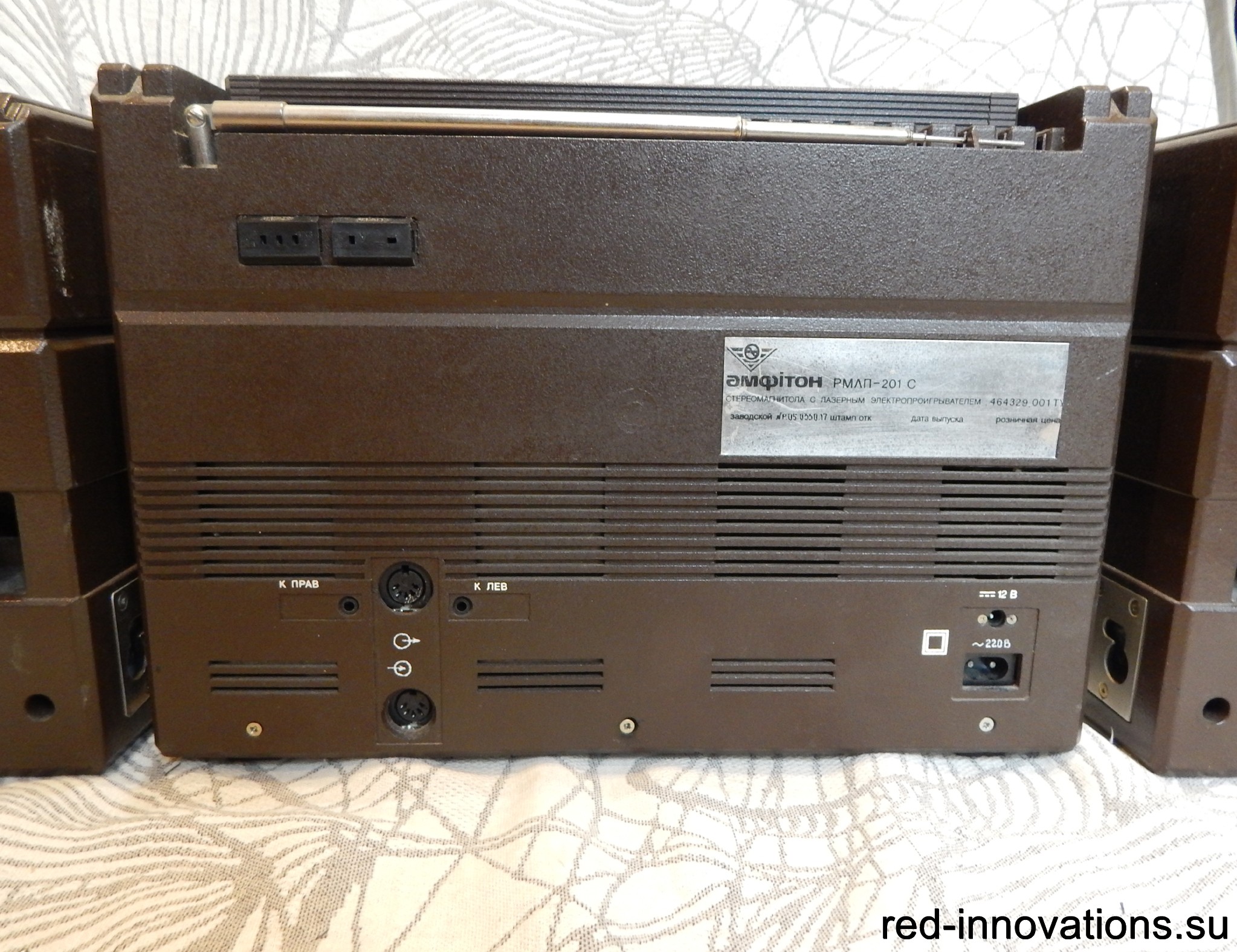

Вид сзади

Задняя стенка

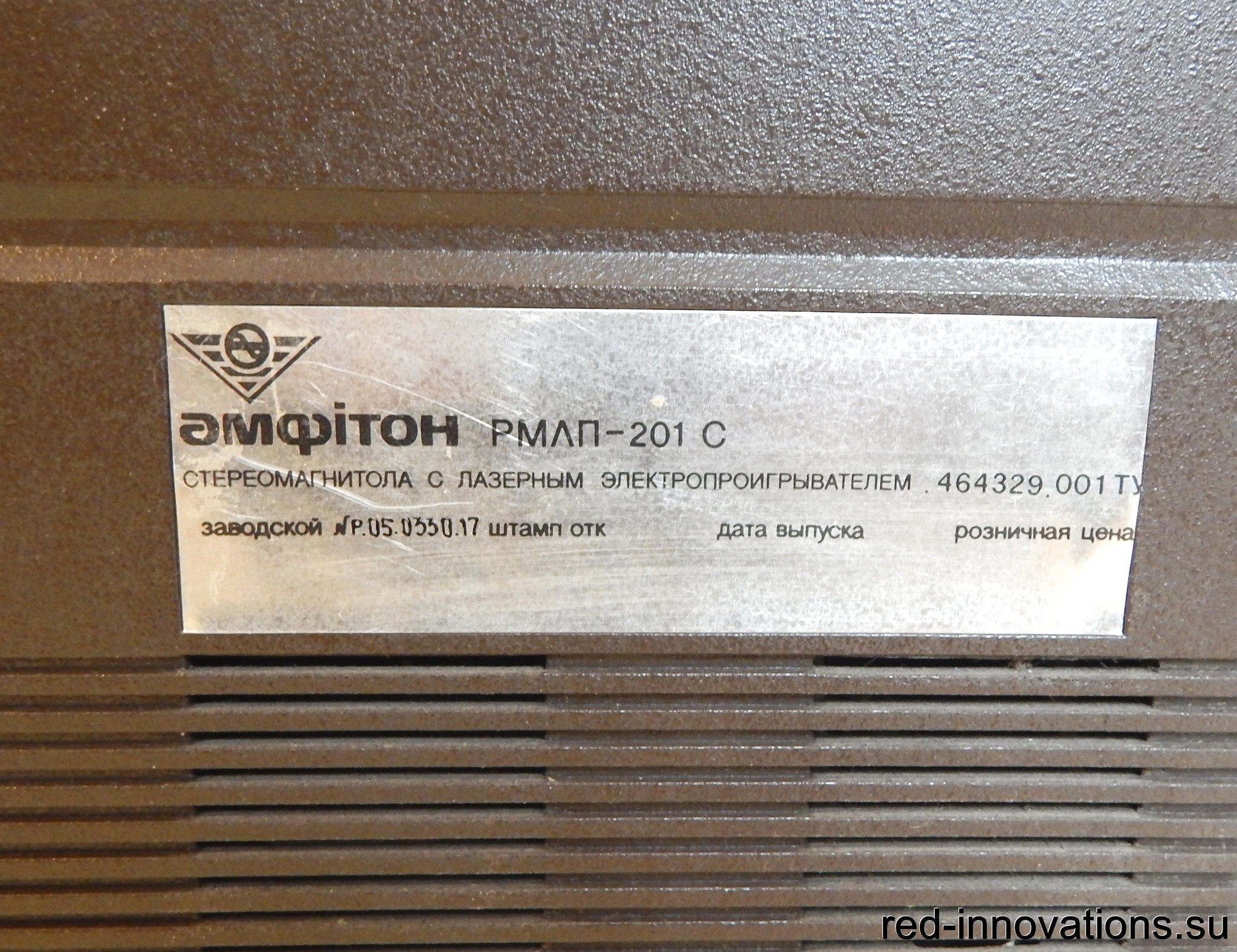

Заводская табличка

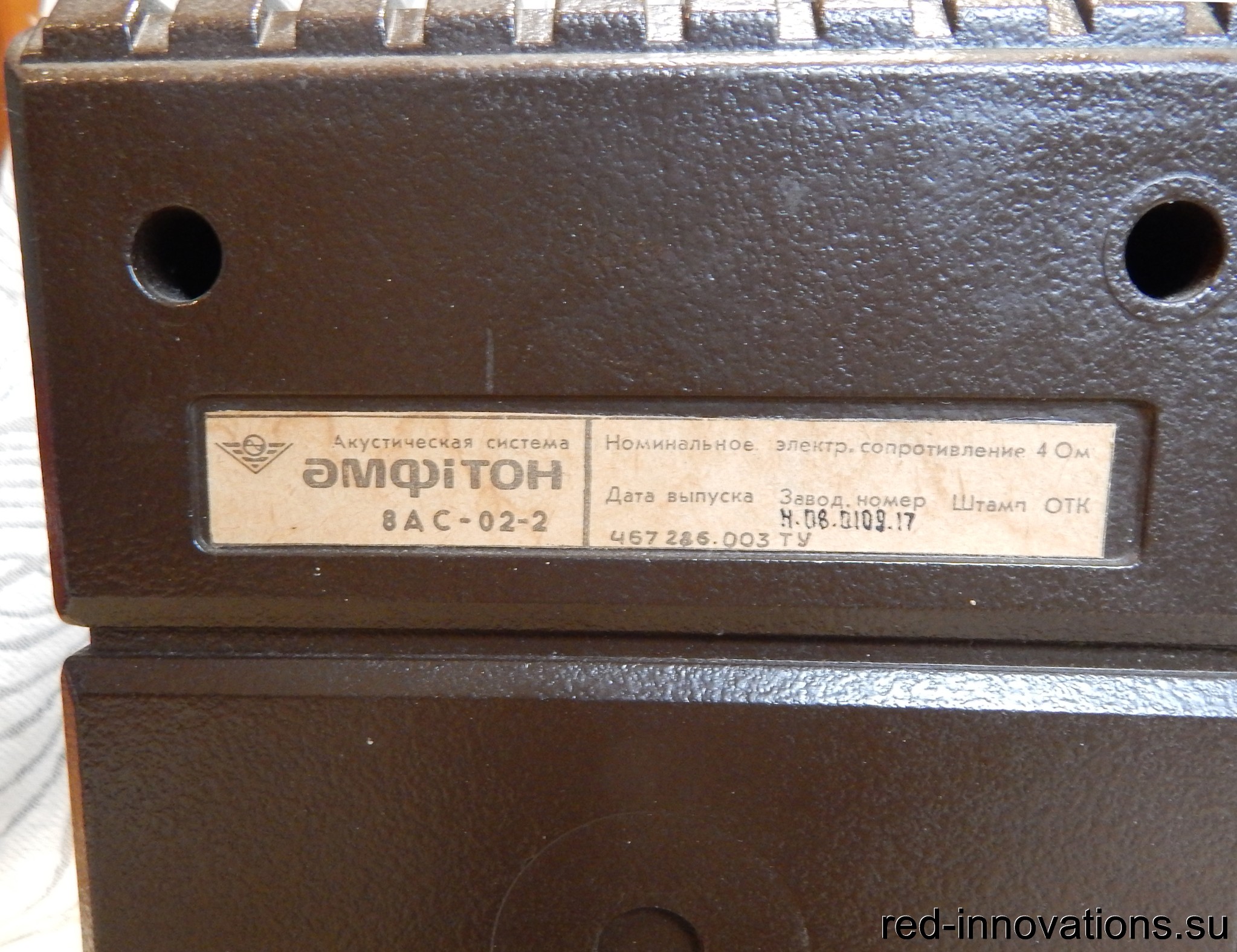

Заводская этикетка акустической системы

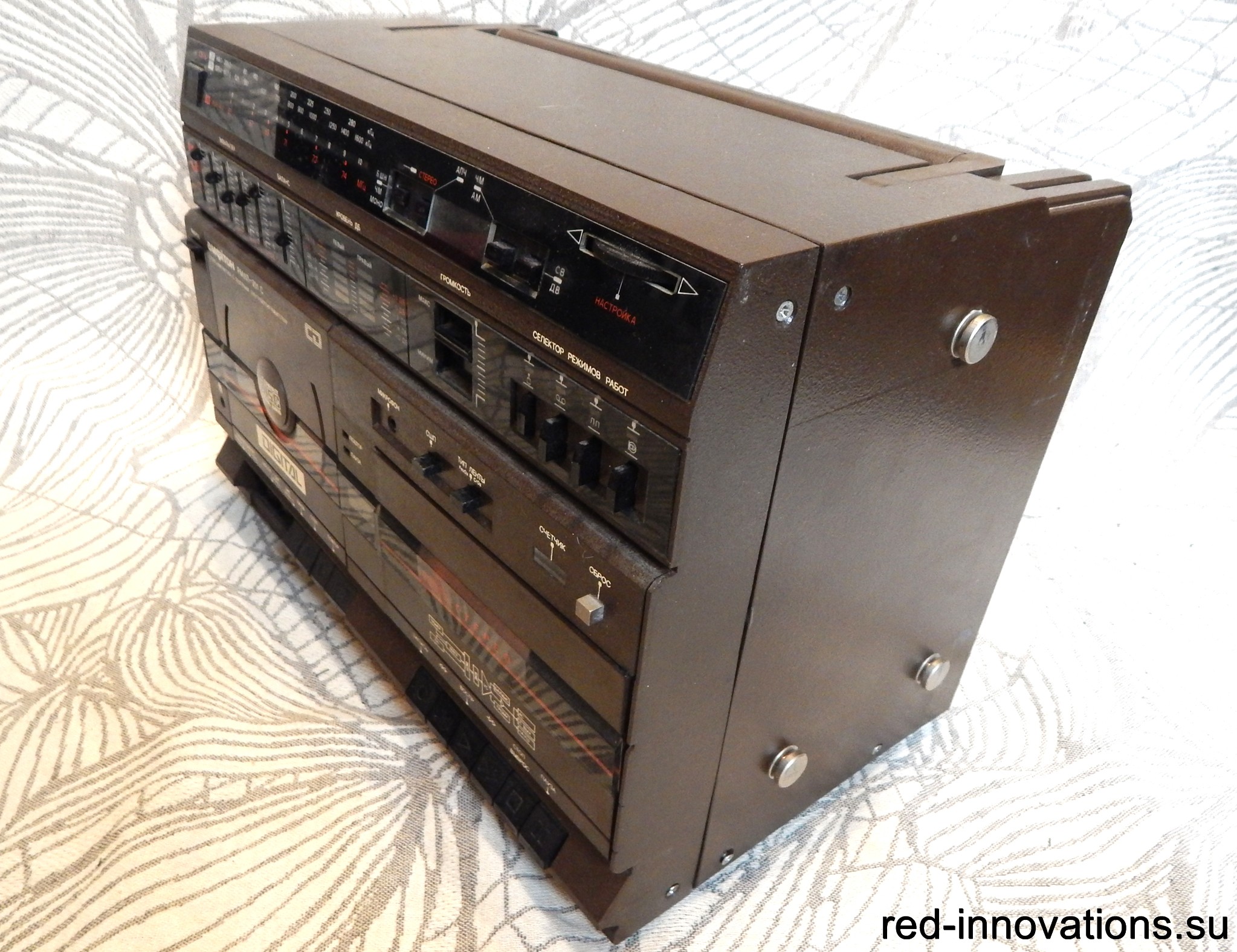

Магнитола с отсоединёнными АС

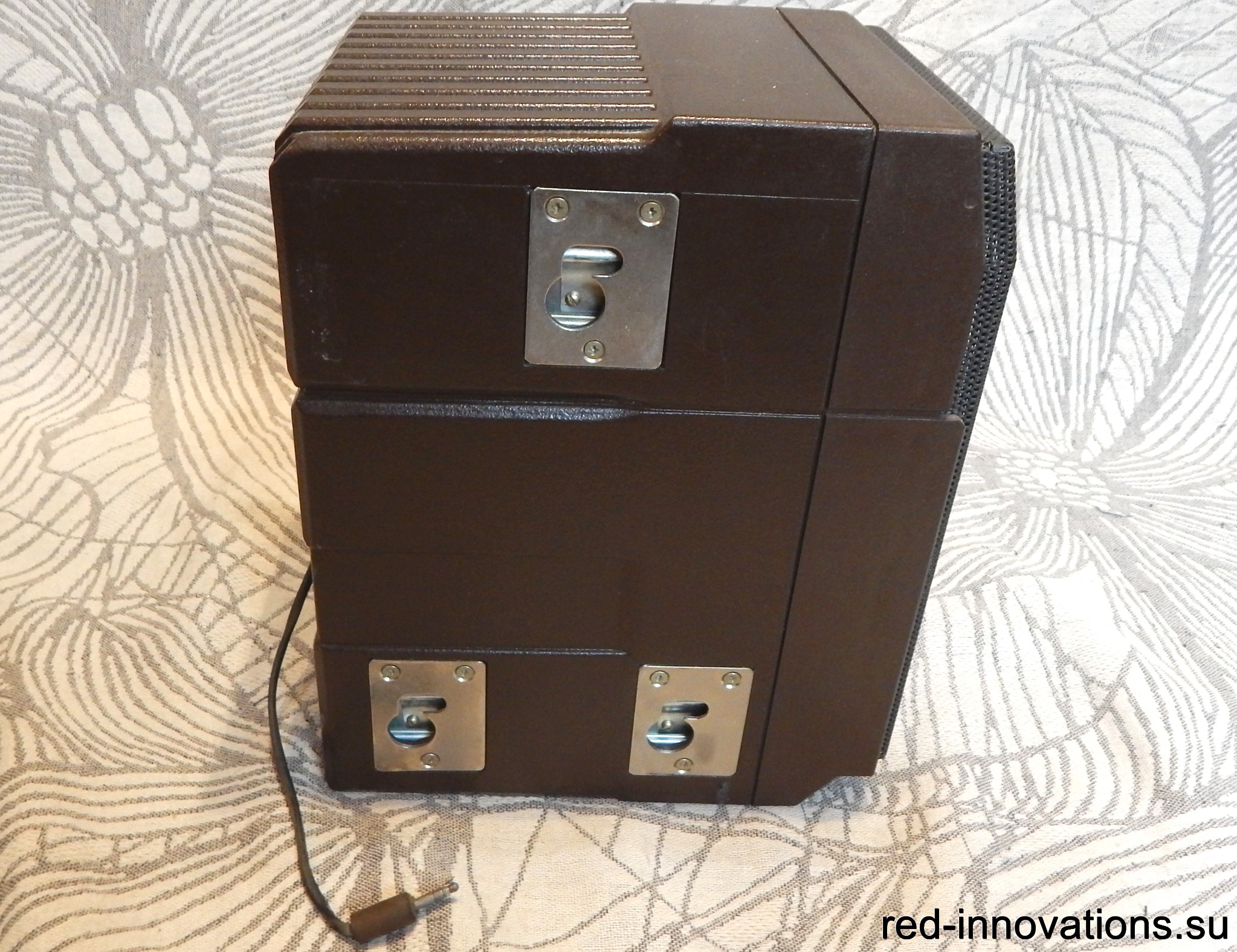

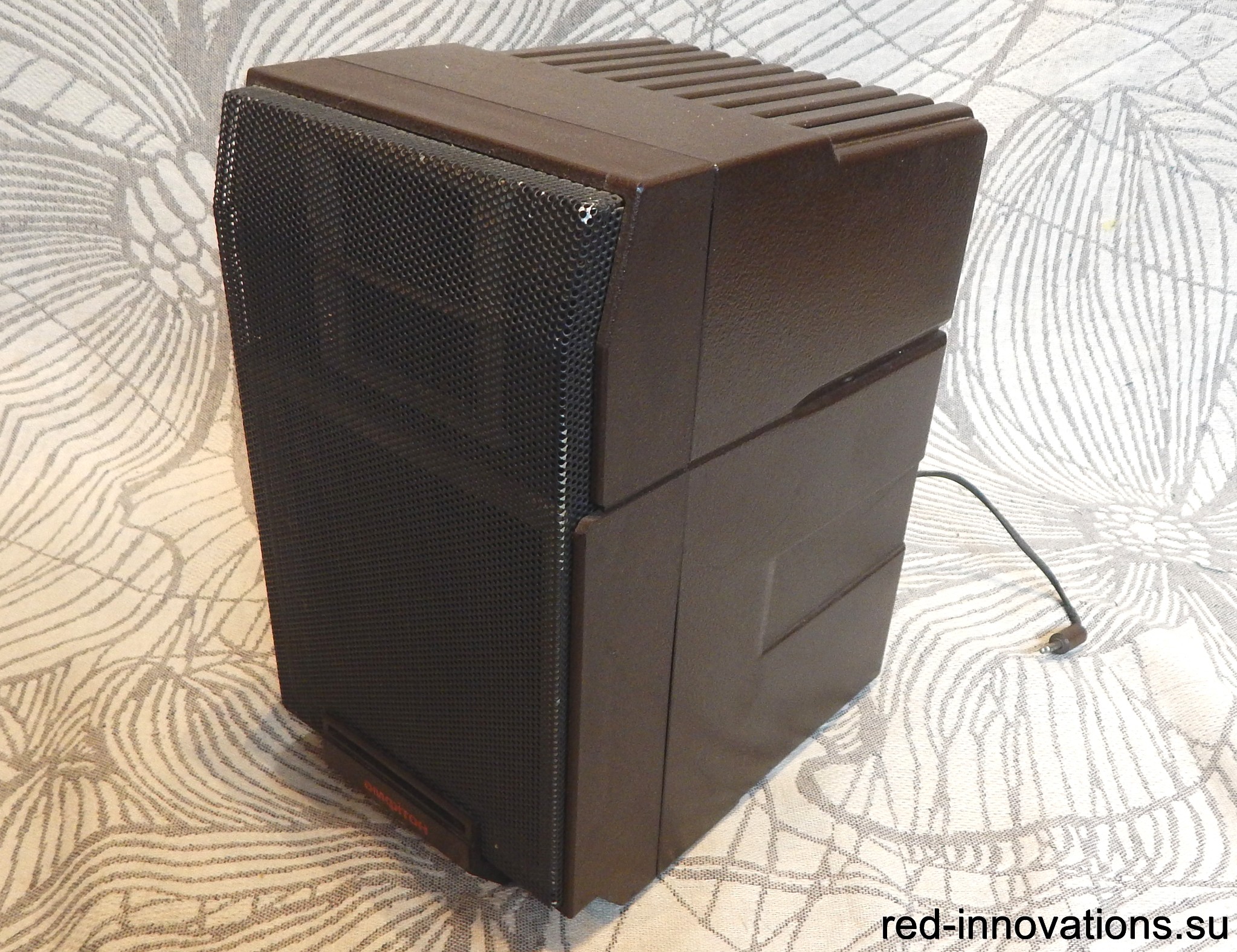

Акустическая система - вид сбоку

Акустическая система - вид сбоку

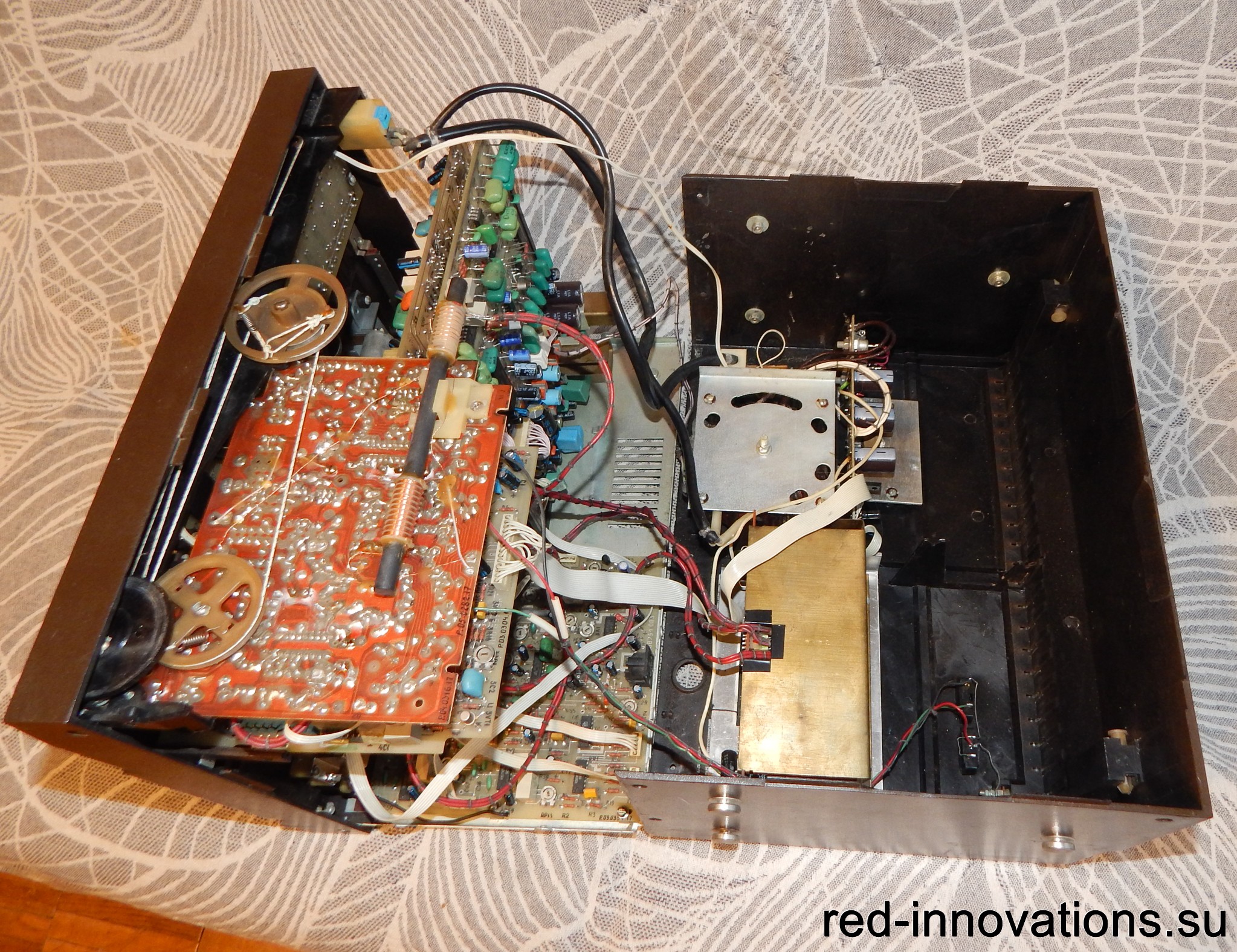

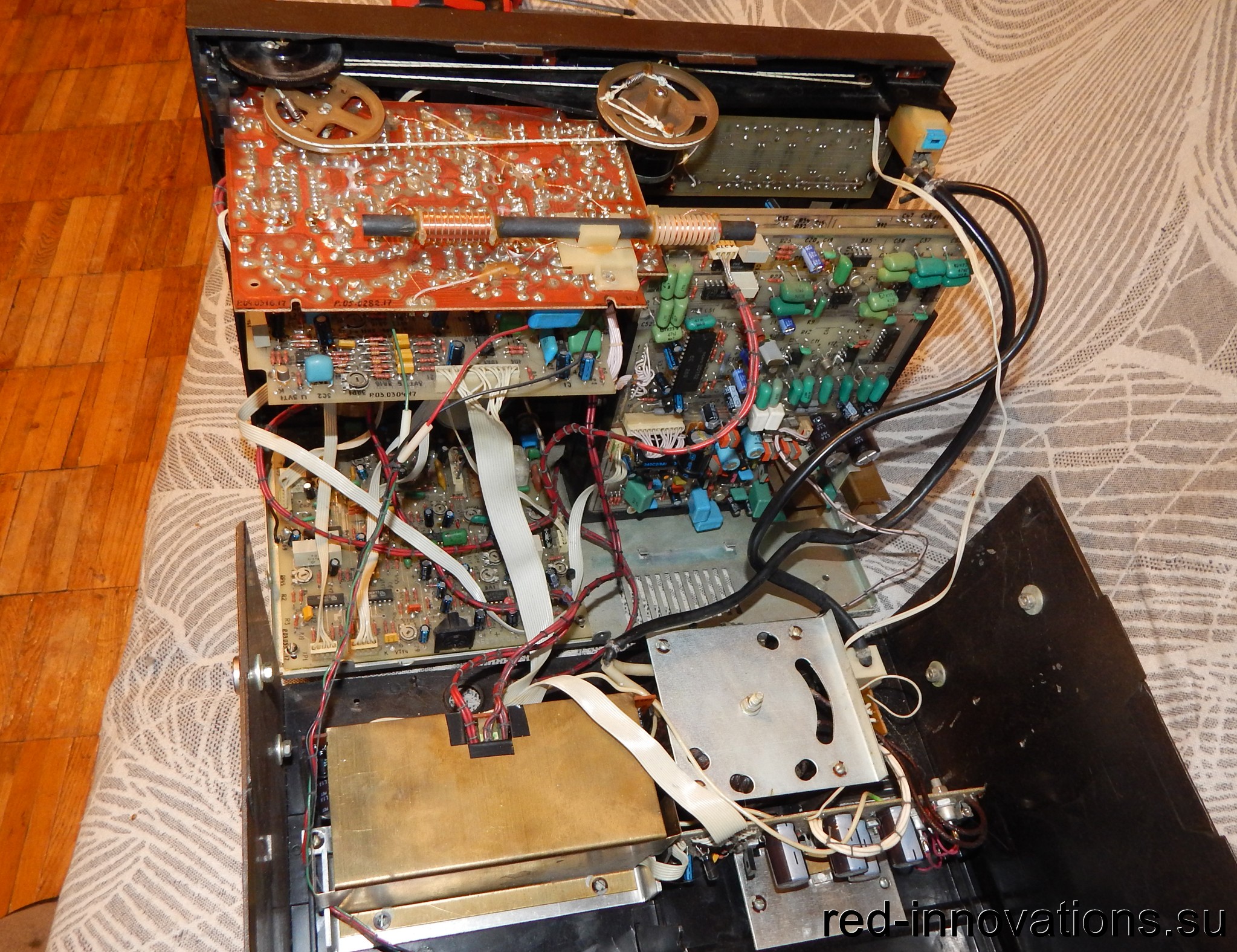

Магнитола в разборе

Магнитола в разборе

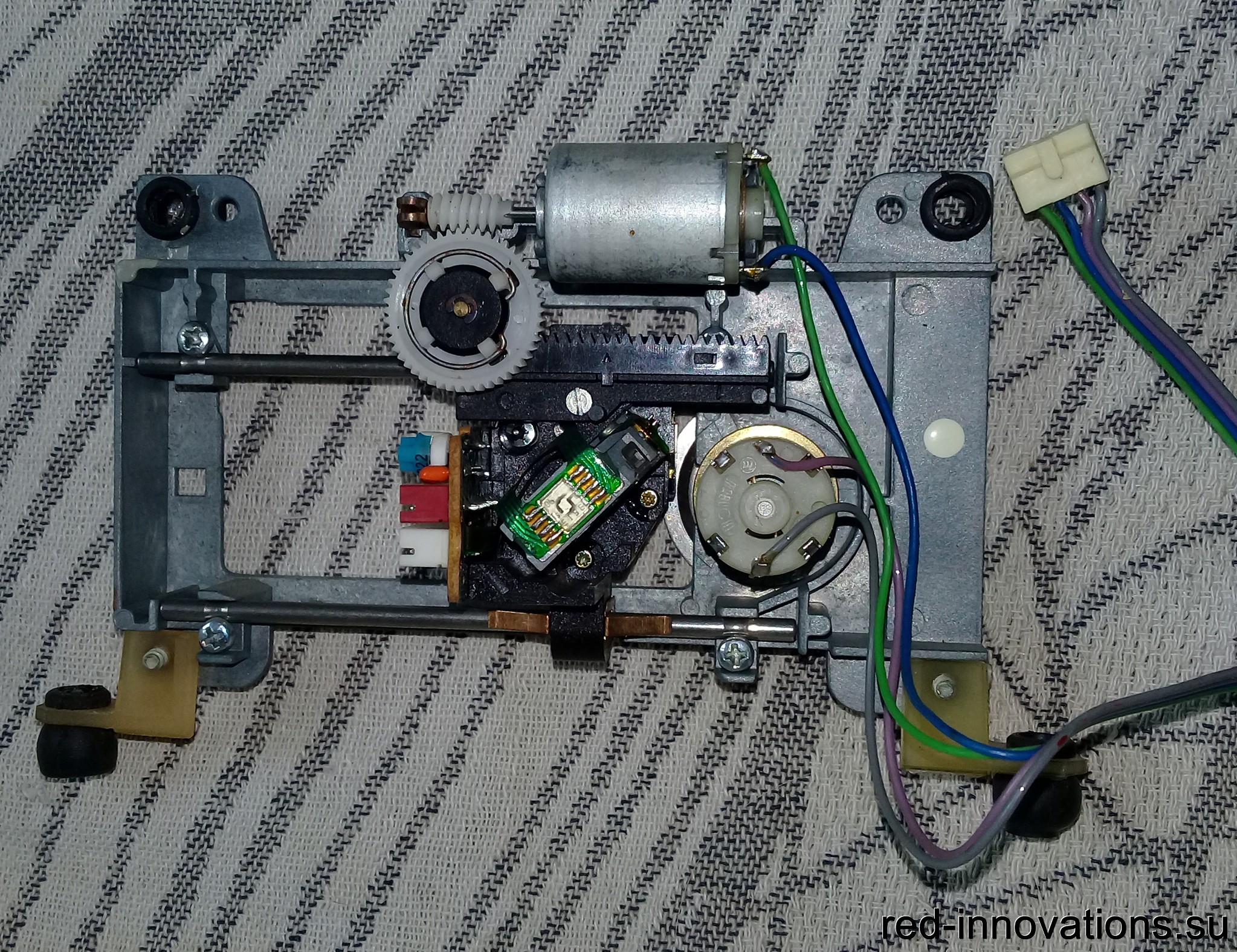

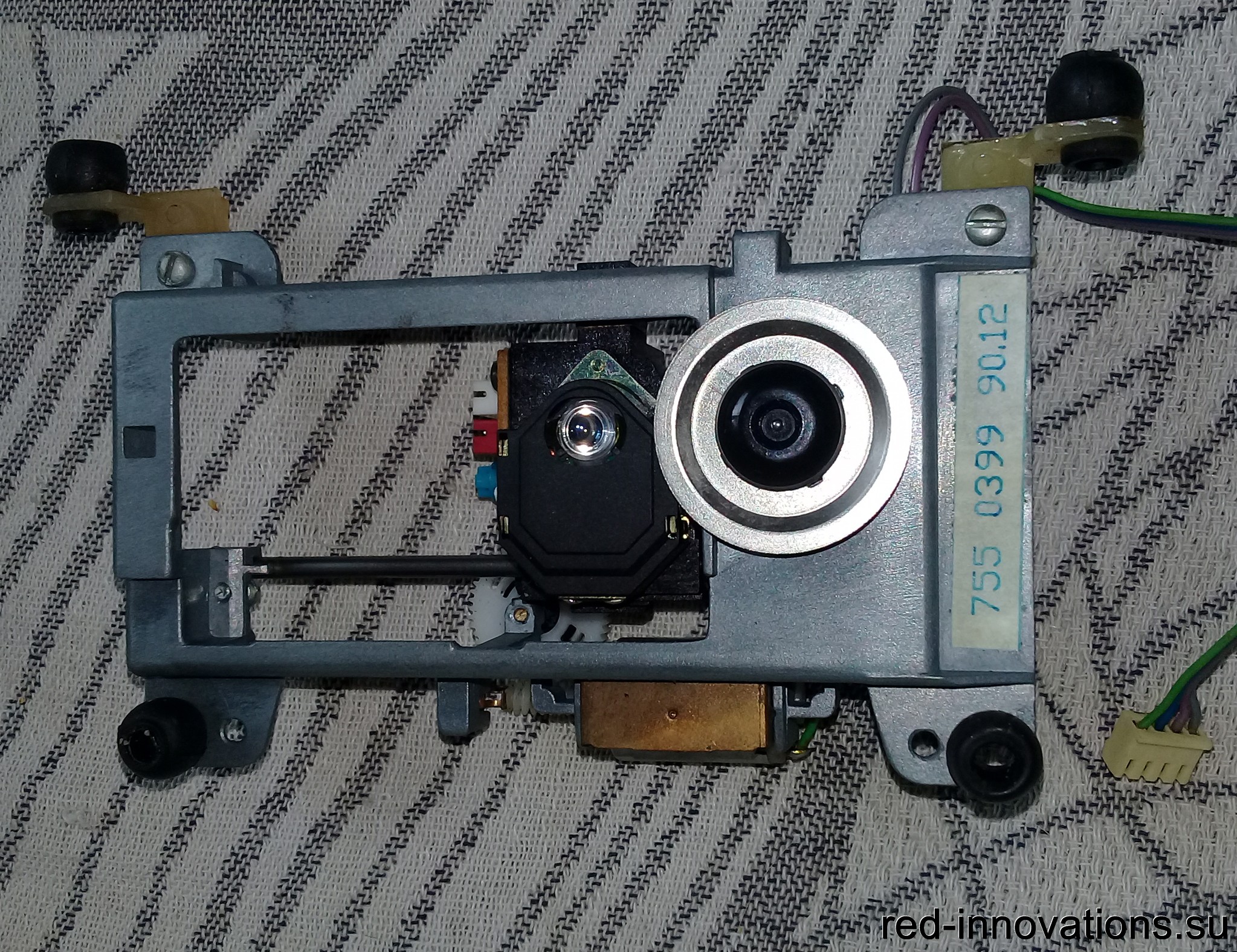

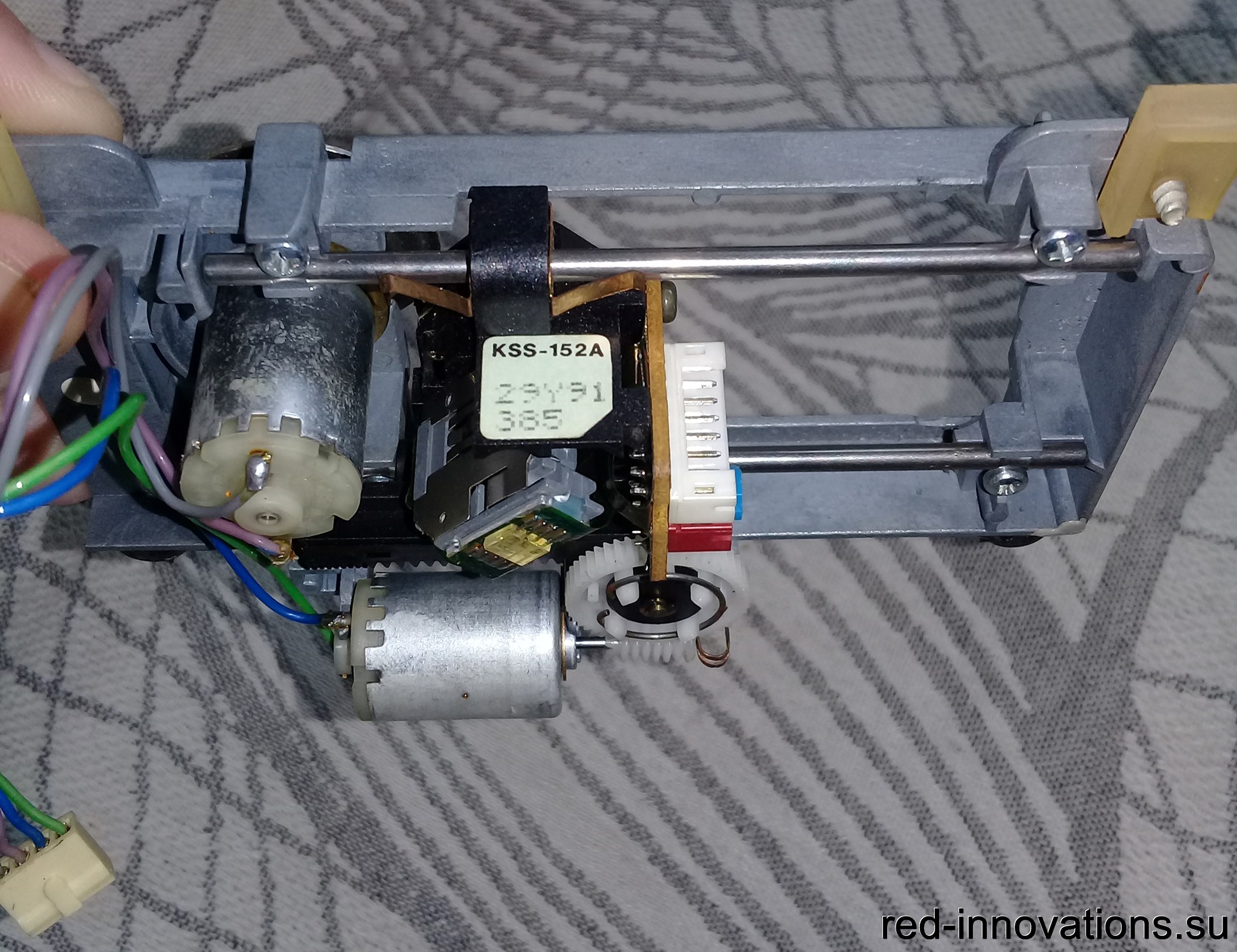

Оптико-механический блок

Оптико-механический блок

Оптико-механический блок

Блок авторегулирования ПКД

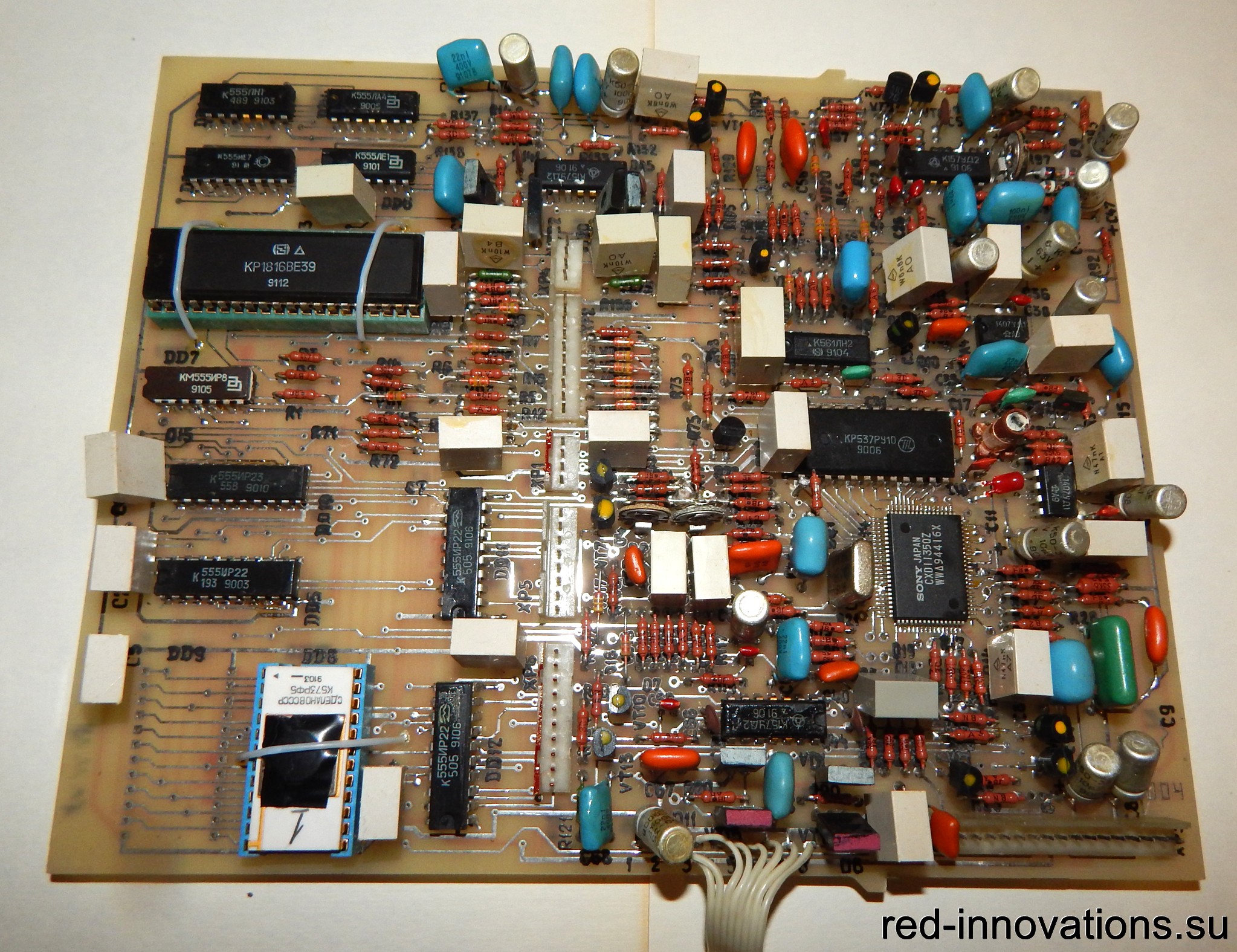

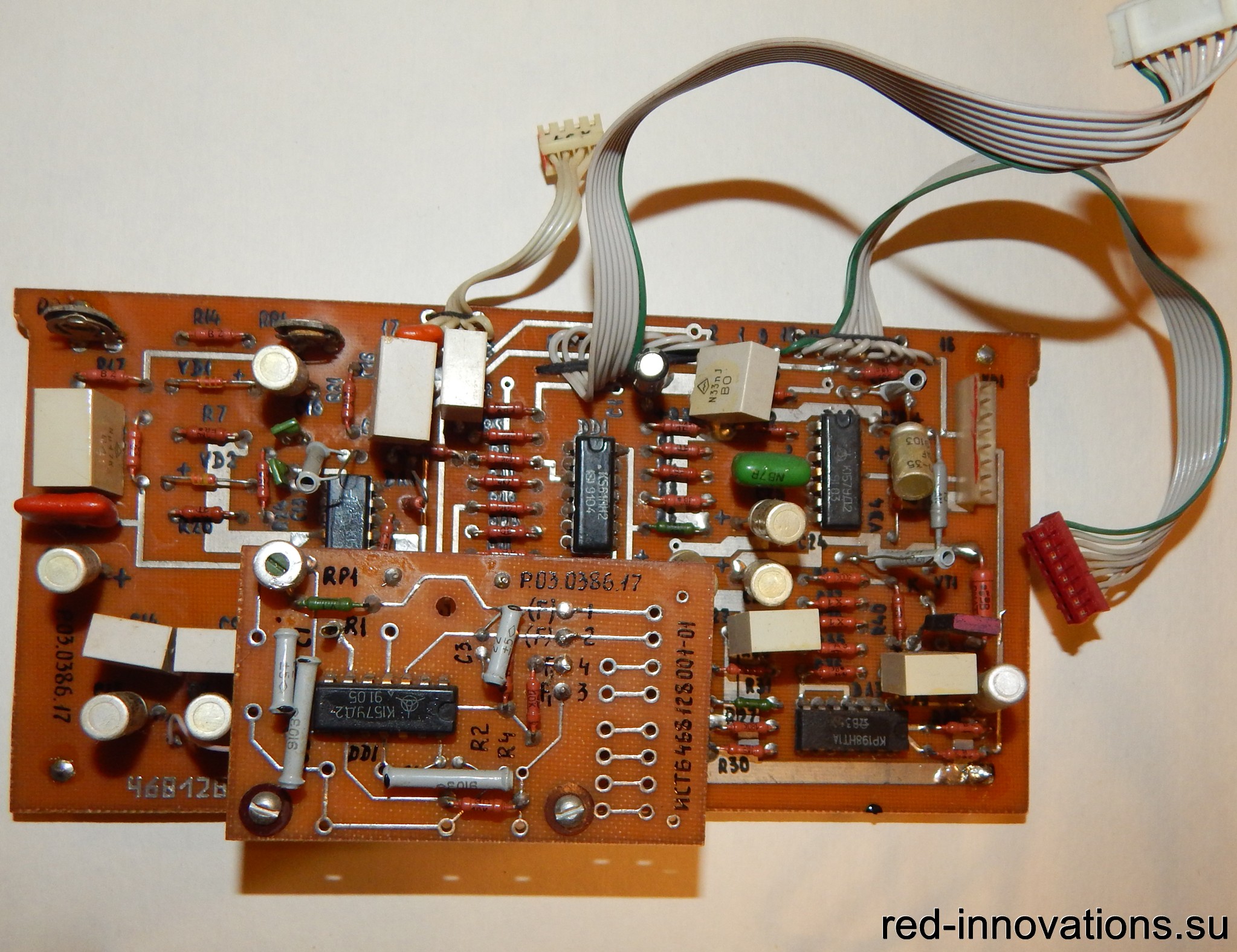

Блок управления ПКД

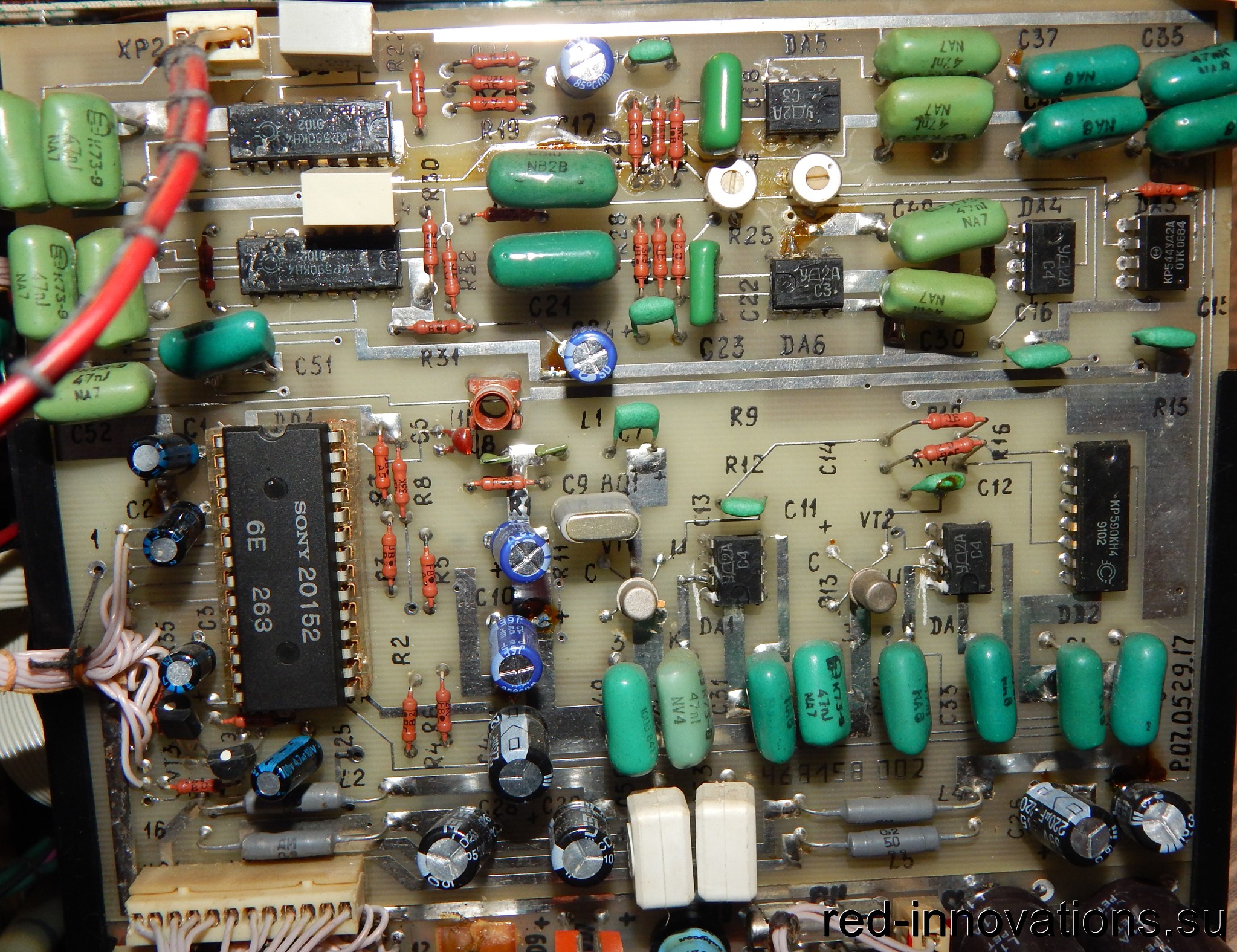

Блок цифро-аналогового преобразователя (электролитические конденсаторы и кварцевый резонатор заменены на современные)

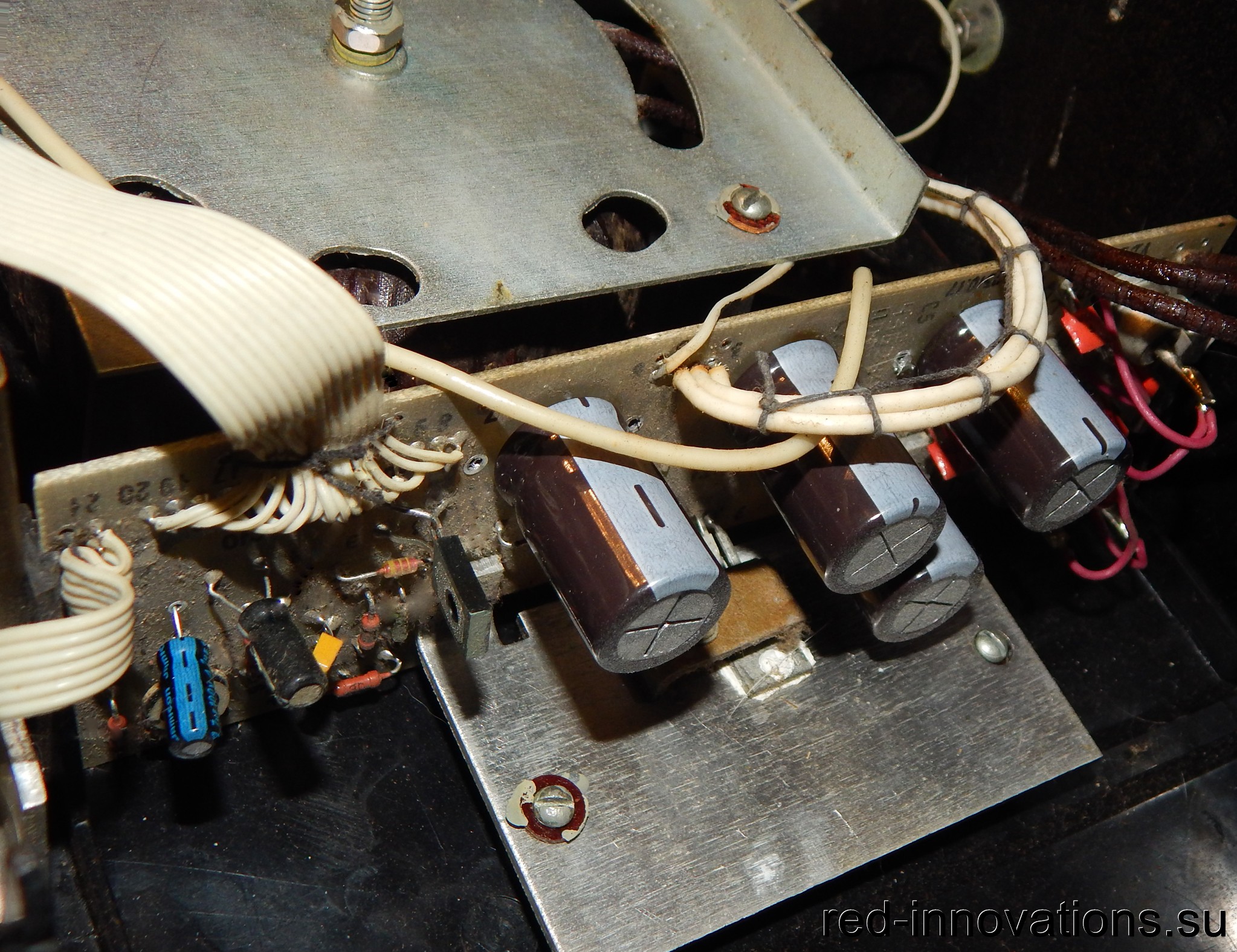

Стабилизатор питания ПКД (электролитические конденсаторы заменены на современные)

Основной блок питания

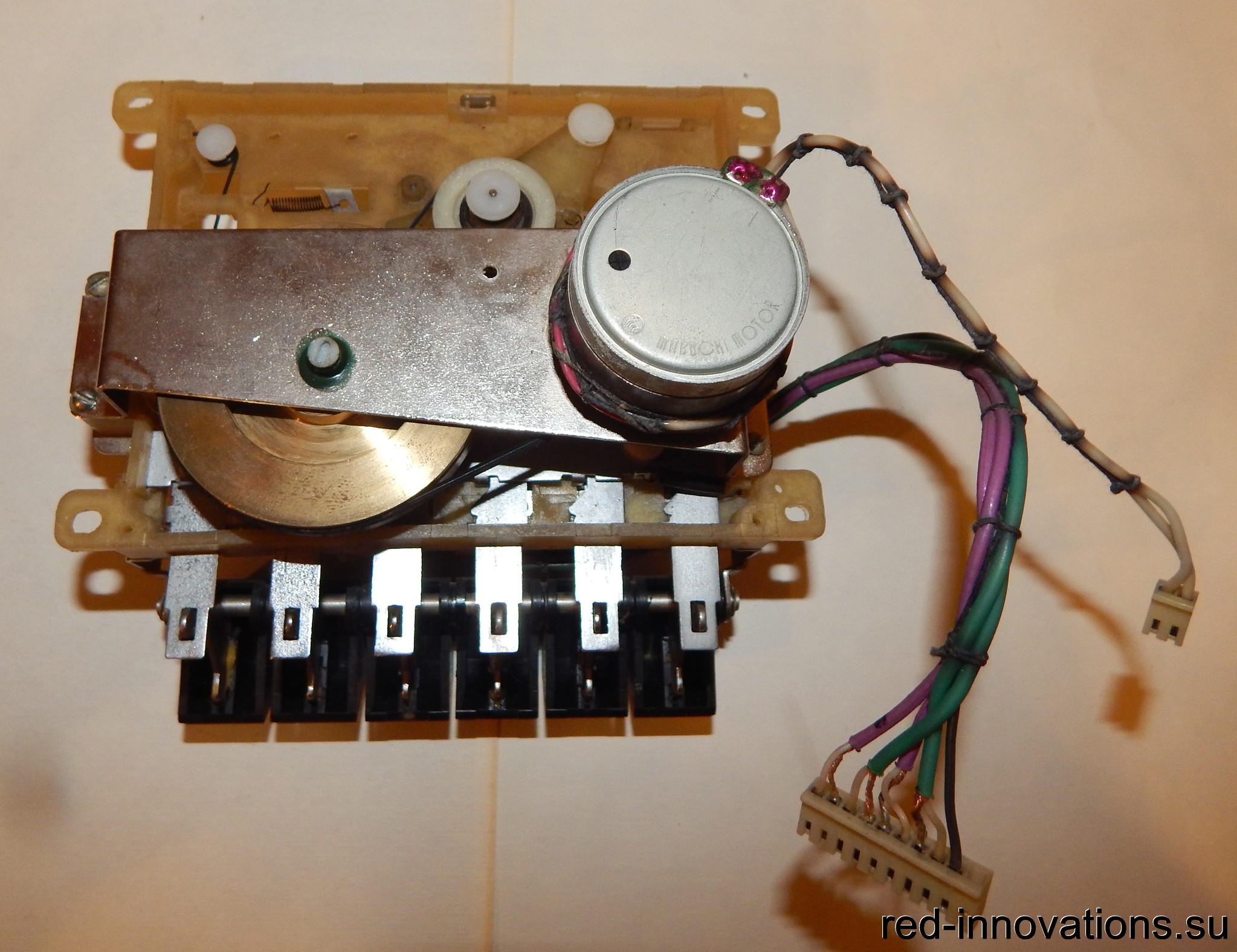

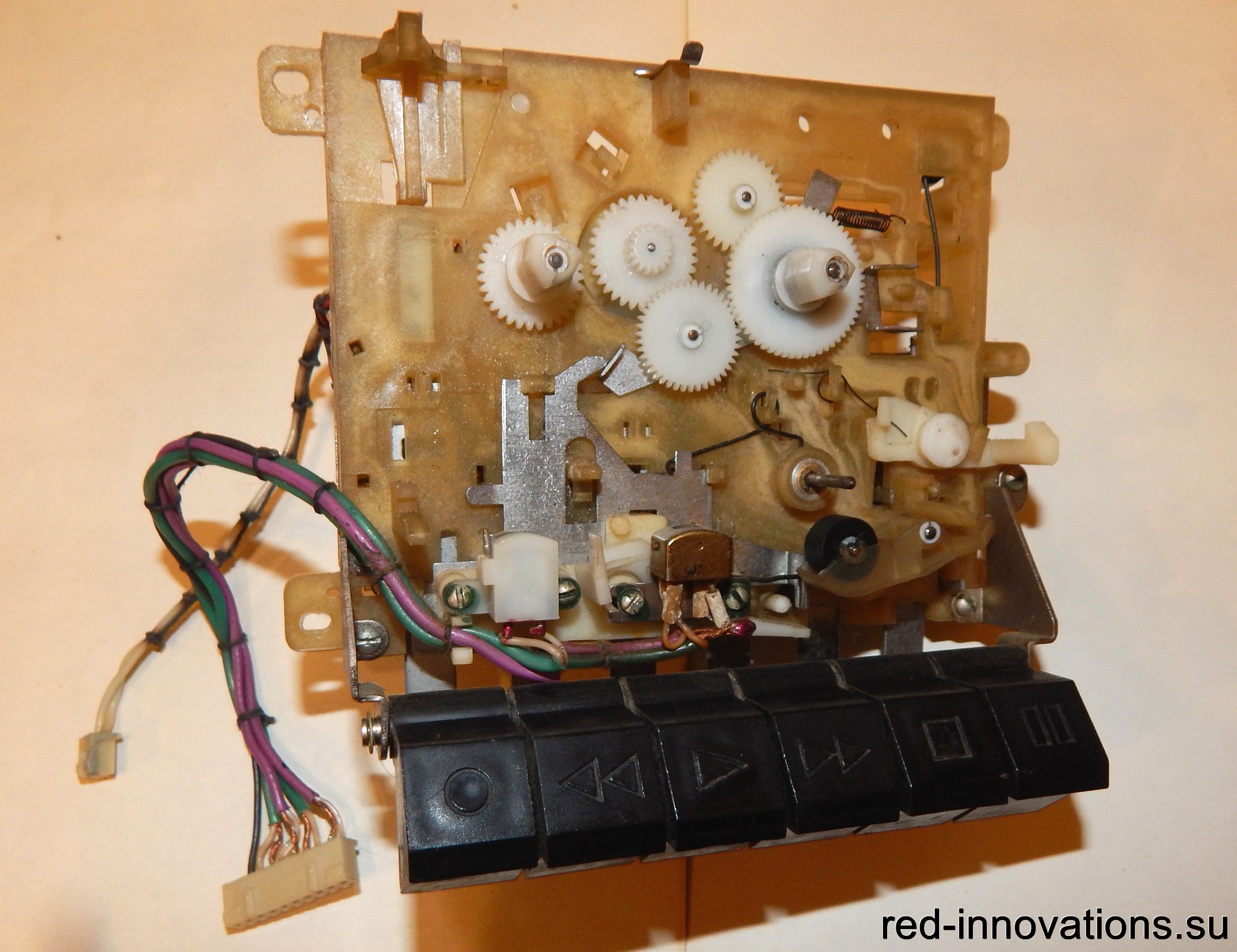

Лентопротяжный механизм

Лентопротяжный механизм

Плата магнитофона (электролитические конденсаторы заменены на современные)

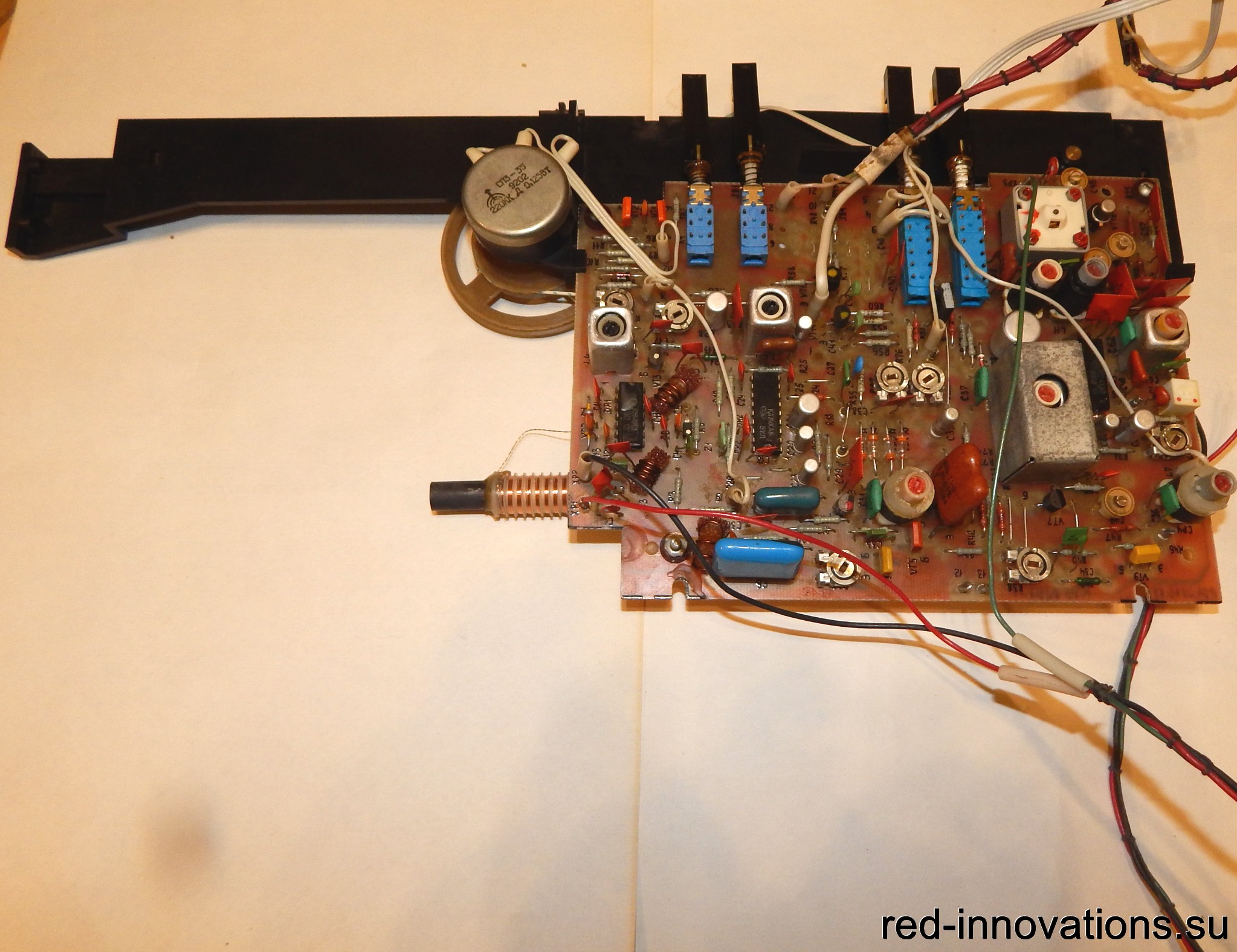

Блок радиоприёмника и механизм шкалы

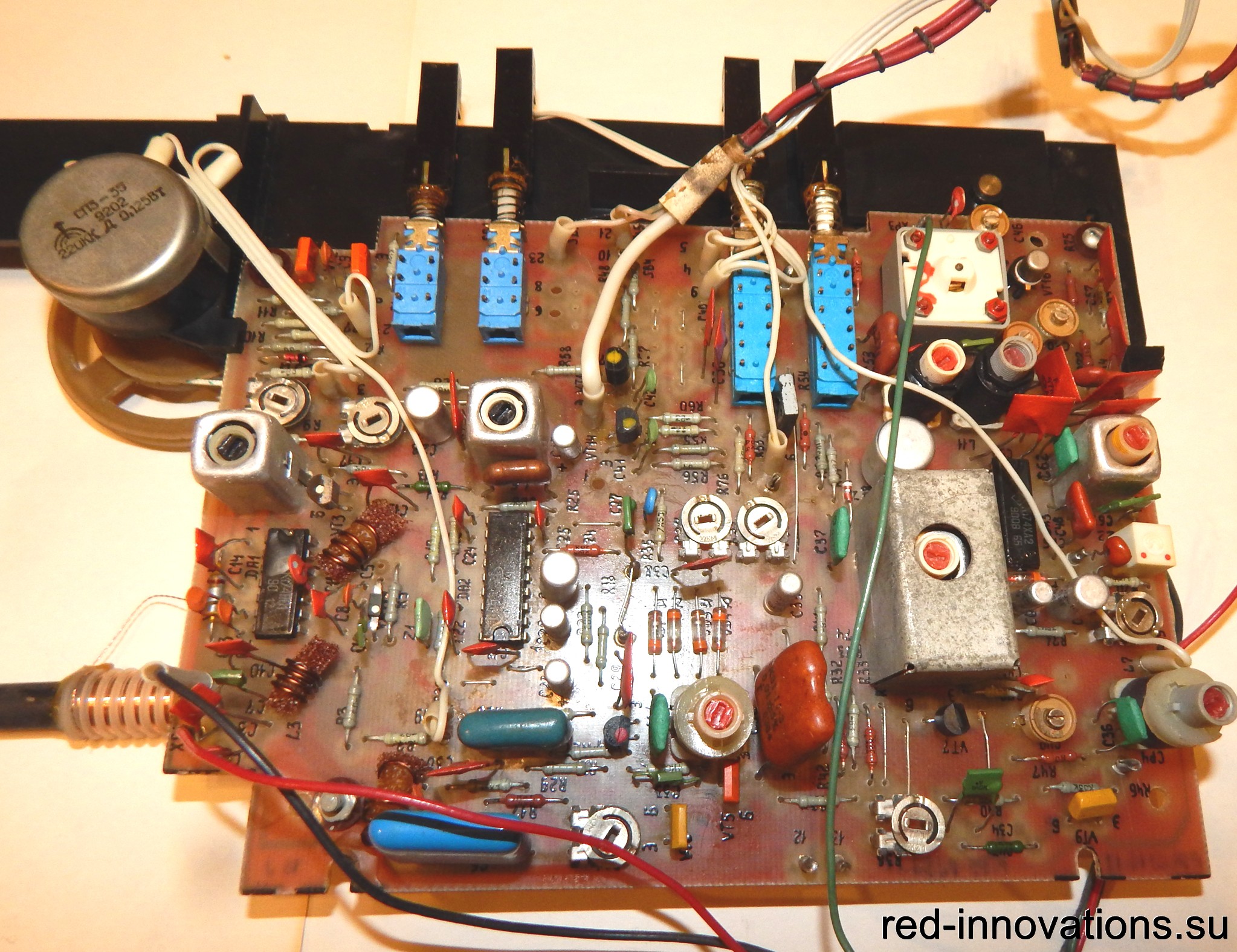

Блок радиоприёмника

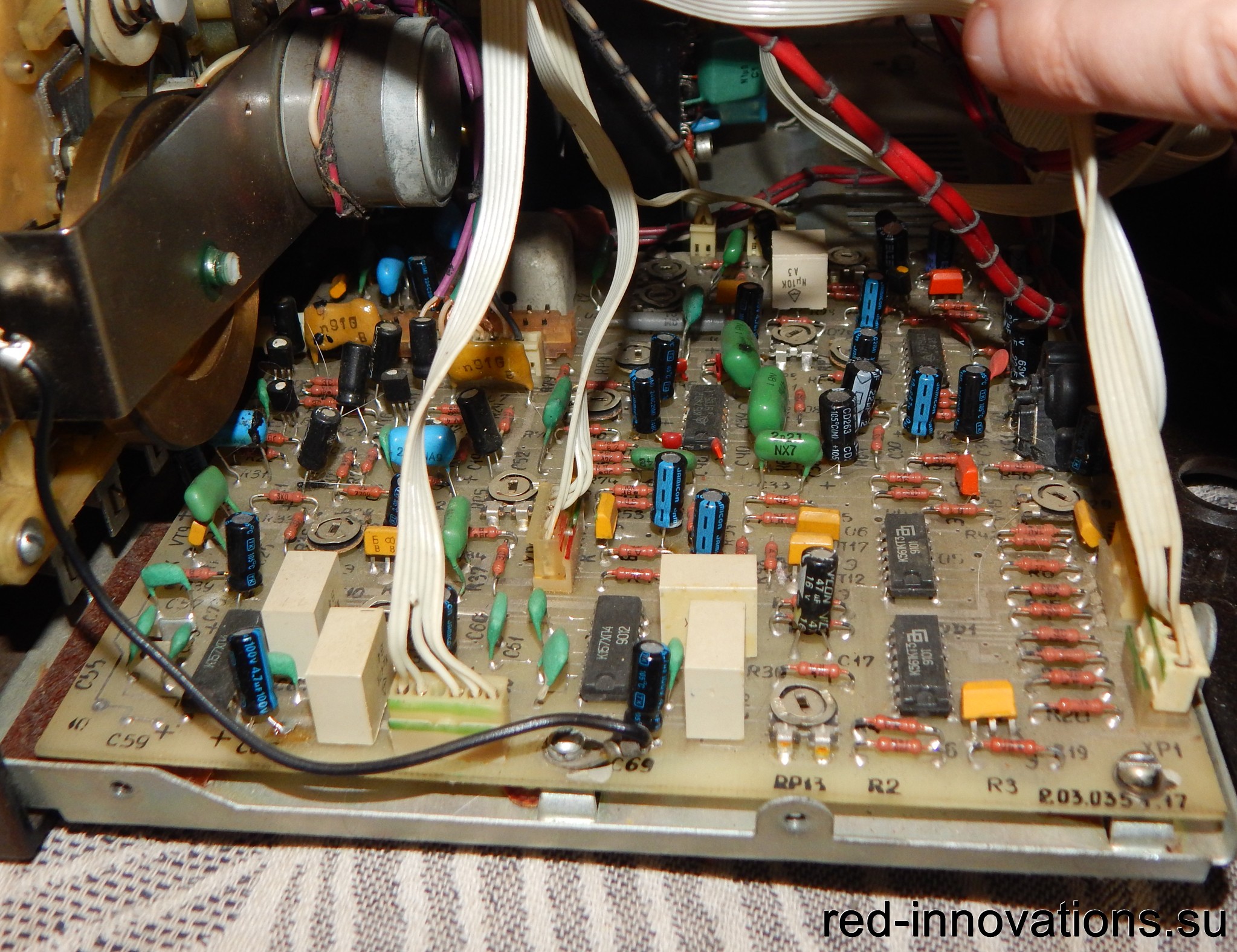

Блок предварительного усилителя

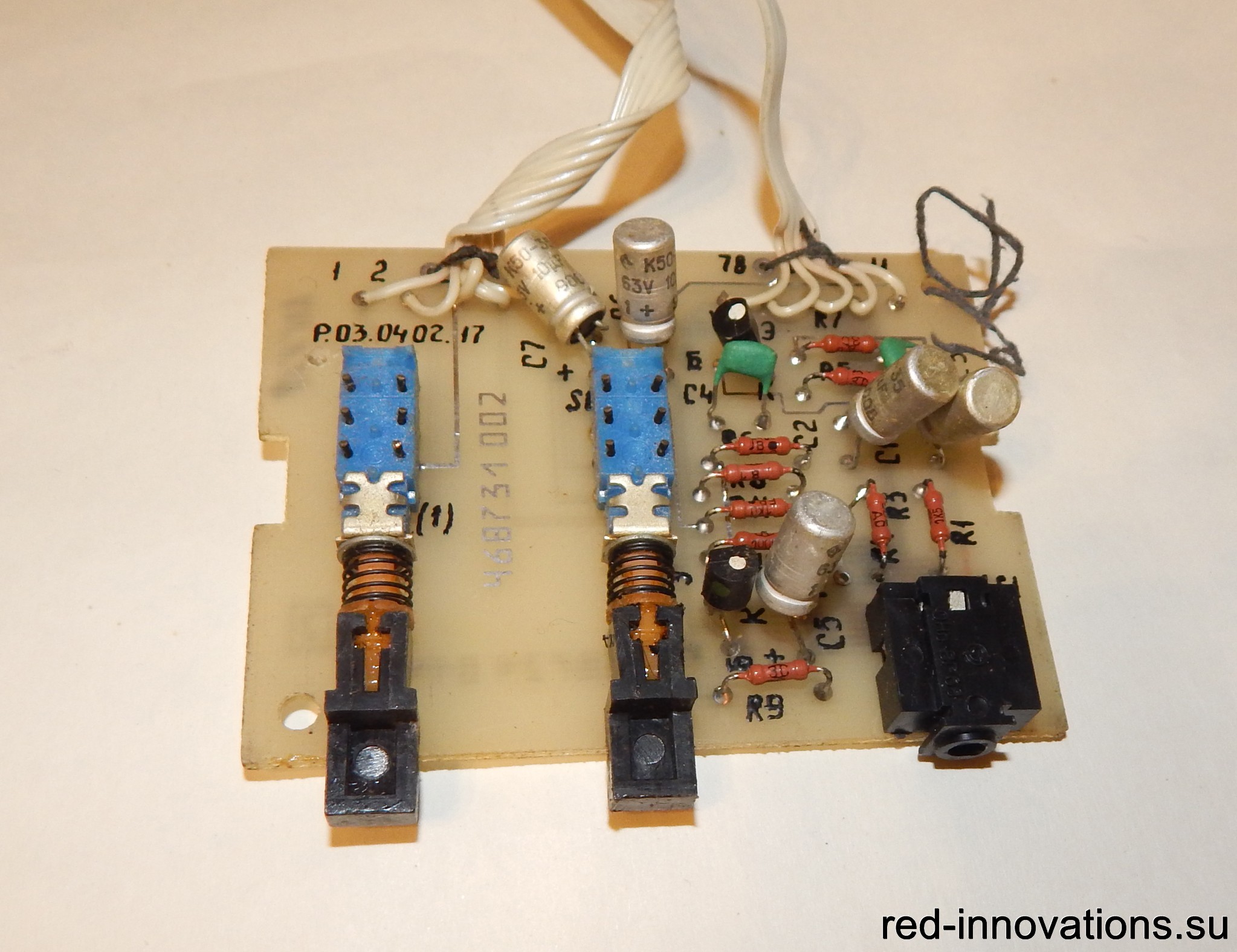

Усилитель микрофона

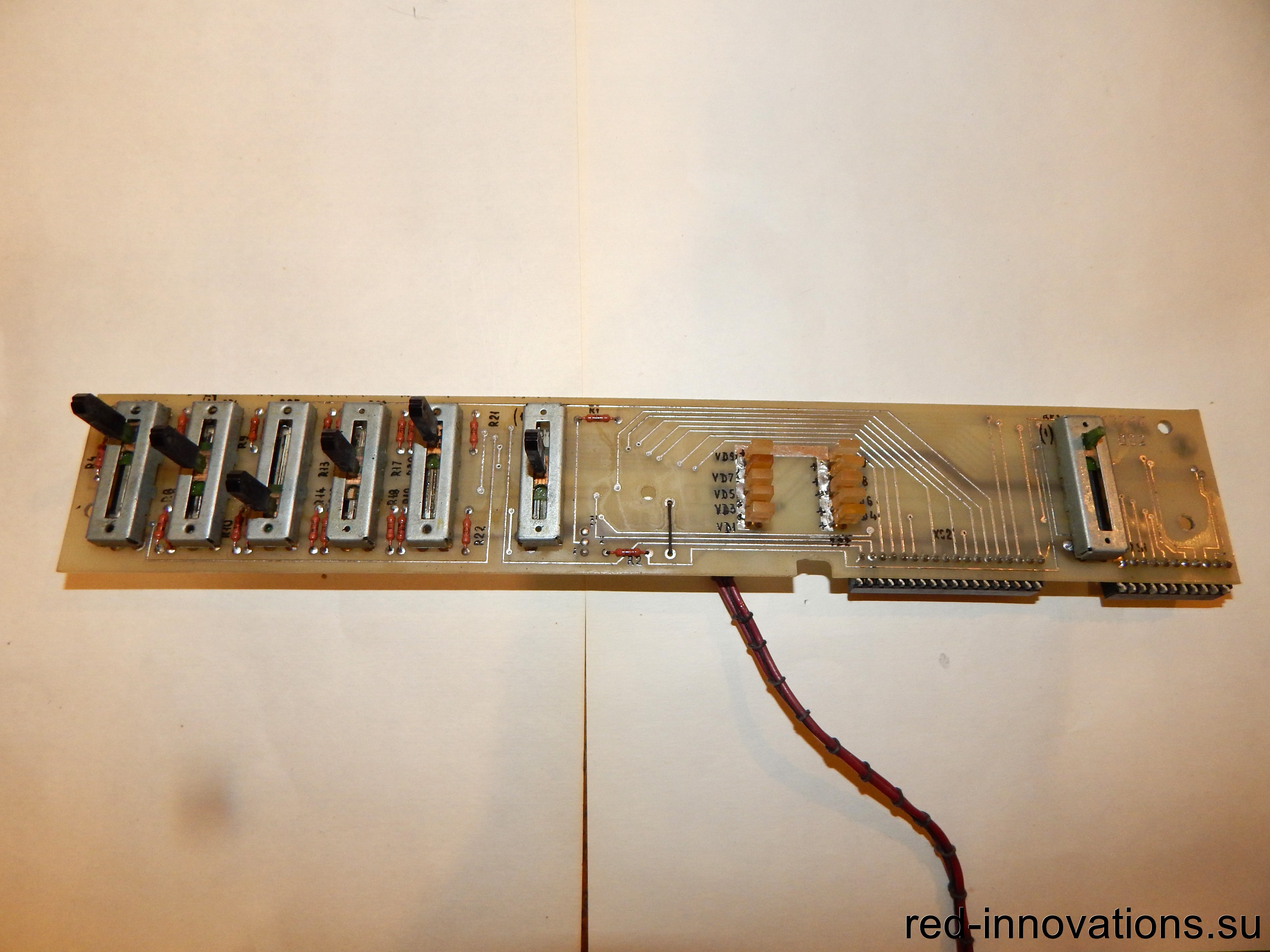

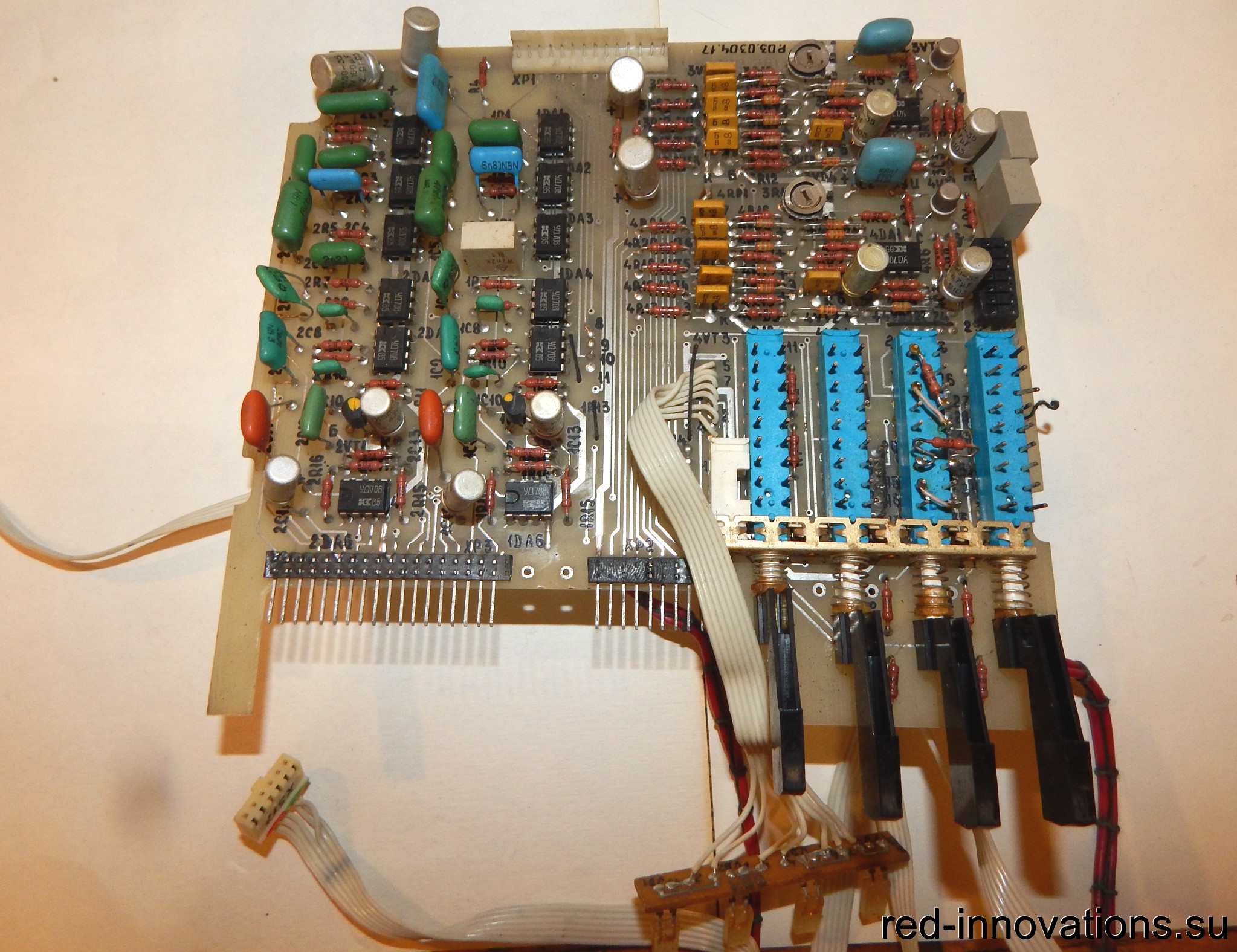

Блок регулировок и индикации

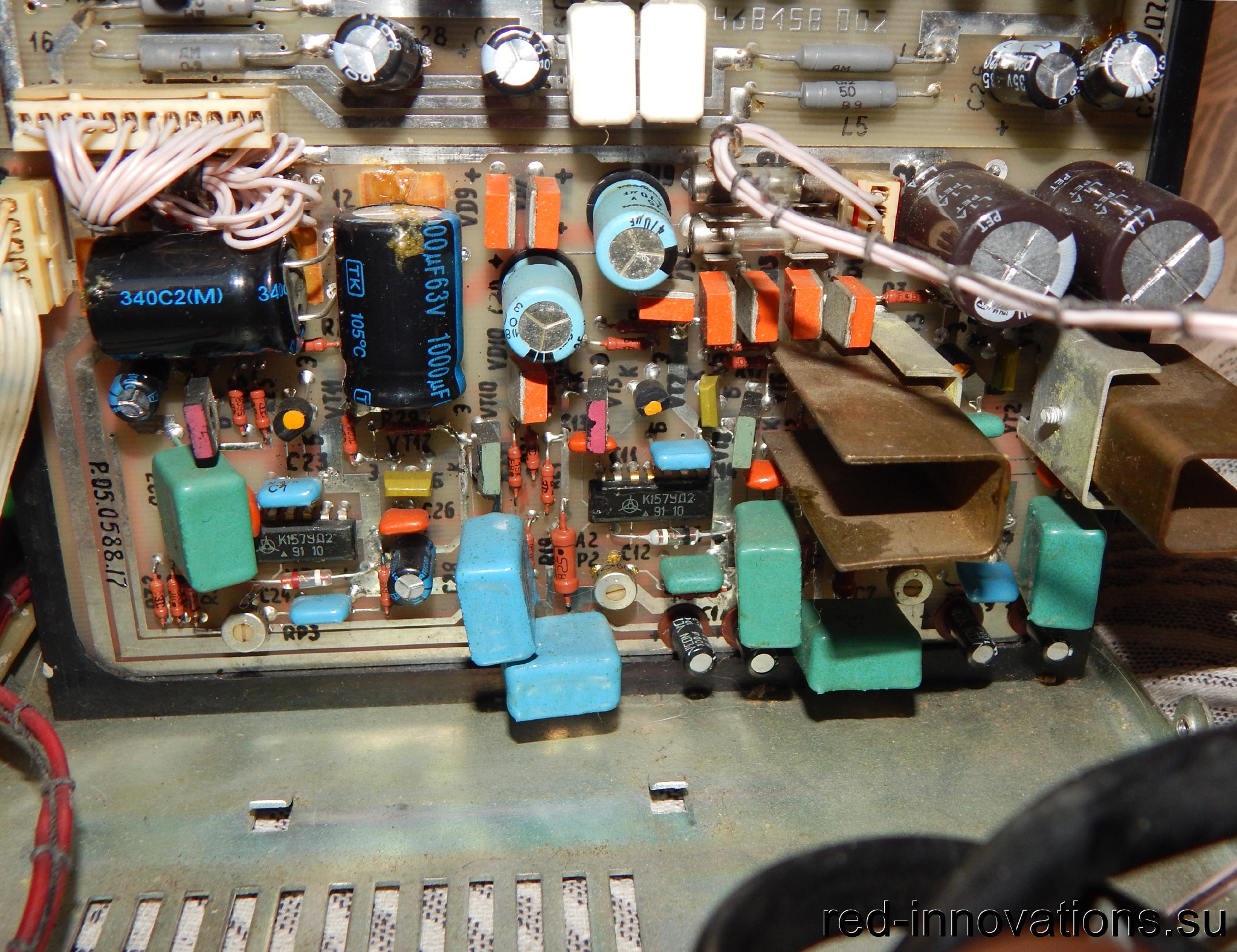

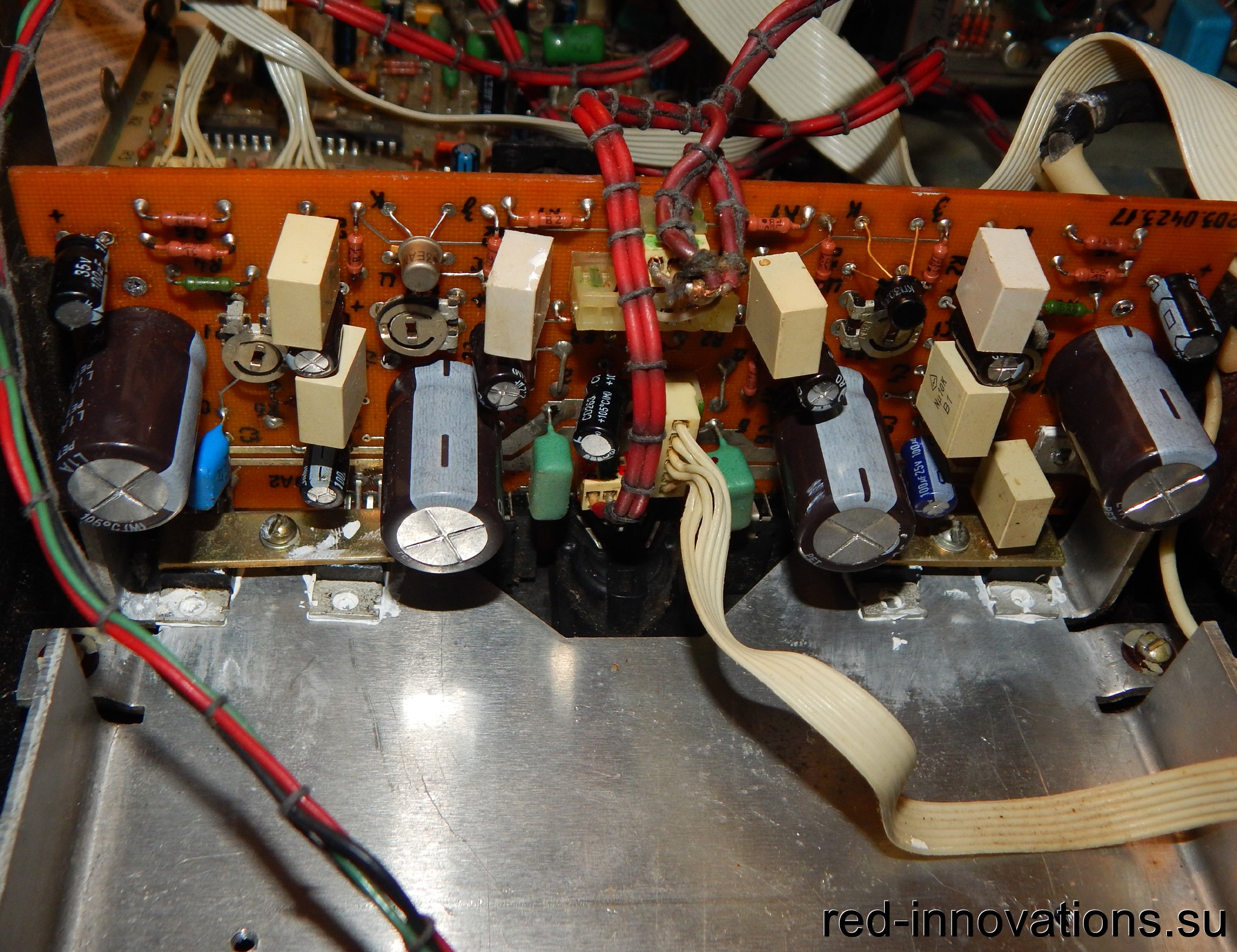

Усилитель мощности с демонтированным экраном (электролитические конденсаторы заменены на современные)

Рекламный плакат с магнитолой (фото с форума http://rt20.getbb.ru)

Рекламный плакат с магнитолой

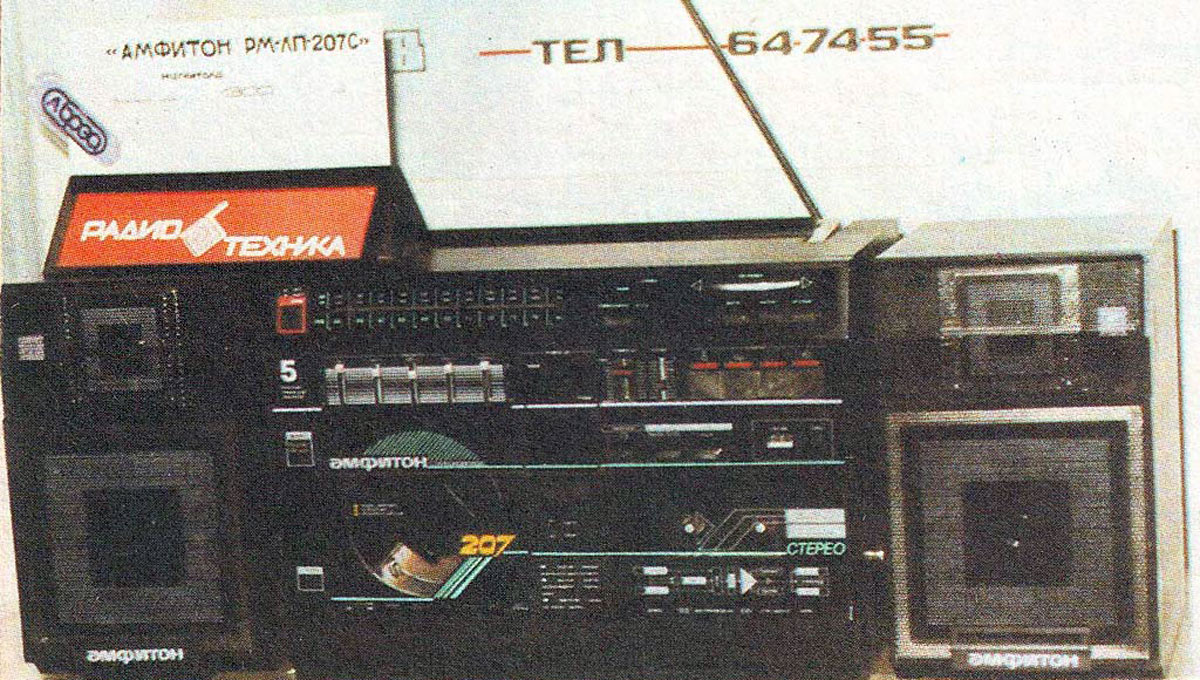

Амфитон РМ-ЛП-207 на московской ярмарке Культтовары-90 (фото с сайта http://www.rw6ase.narod.ru)
