Дефибриллятор ДКИ-Н-04

Н
А
В
Е
Р
Х

Дефибриллятор ДКИ-Н-04 - портативный дефибриллятор с несимметричным биполярным импульсом и энергией воздействия от 5 до 360 Дж. Предназначен для реанимации и электроимпульсной терапии острых и хронических нарушений сердечного ритма. Аппарат является первой отечественной реализацией дефибриллятора с биполярным трапецеидальным импульсом, обладающим высокой терапевтической эффективностью при минимальном риске повреждающего воздействия. Разработка велась в 1978-1987 гг. ЦКБ «ДЕЙТОН» в Зеленограде. В качестве накопителя энергии применили батарею электролитических конденсаторов общей емкостью 500 мкФ при напряжении заряда до 1,2 кВ. Дефибриллятор имеет индикатор ЭКГ с памятью и автоматической регулировкой усиления. Размер экрана – 6х8 см. Предусмотрена акустическая и световая индикация комплекса, процесса и окончания заряда накопителя, аварийной неисправности, сброса энергии и т.д. Имеется встроенный никель-кадмиевый аккумулятор для автономной работы. Вес прибора не более 8,5 кг. Дефибриллятор ДКИ-Н-04 производился с конца 80-ых вплоть до середины 2000-ых годов Ижевским Мотозаводом (ООО Концерн «Аксион»), применяется до сих пор. .

Прибор с фото выпущен в 1993-м году. Включается, но какие-либо ещё проверки провести по логичным причинам не представляется возможным.

Вид спереди

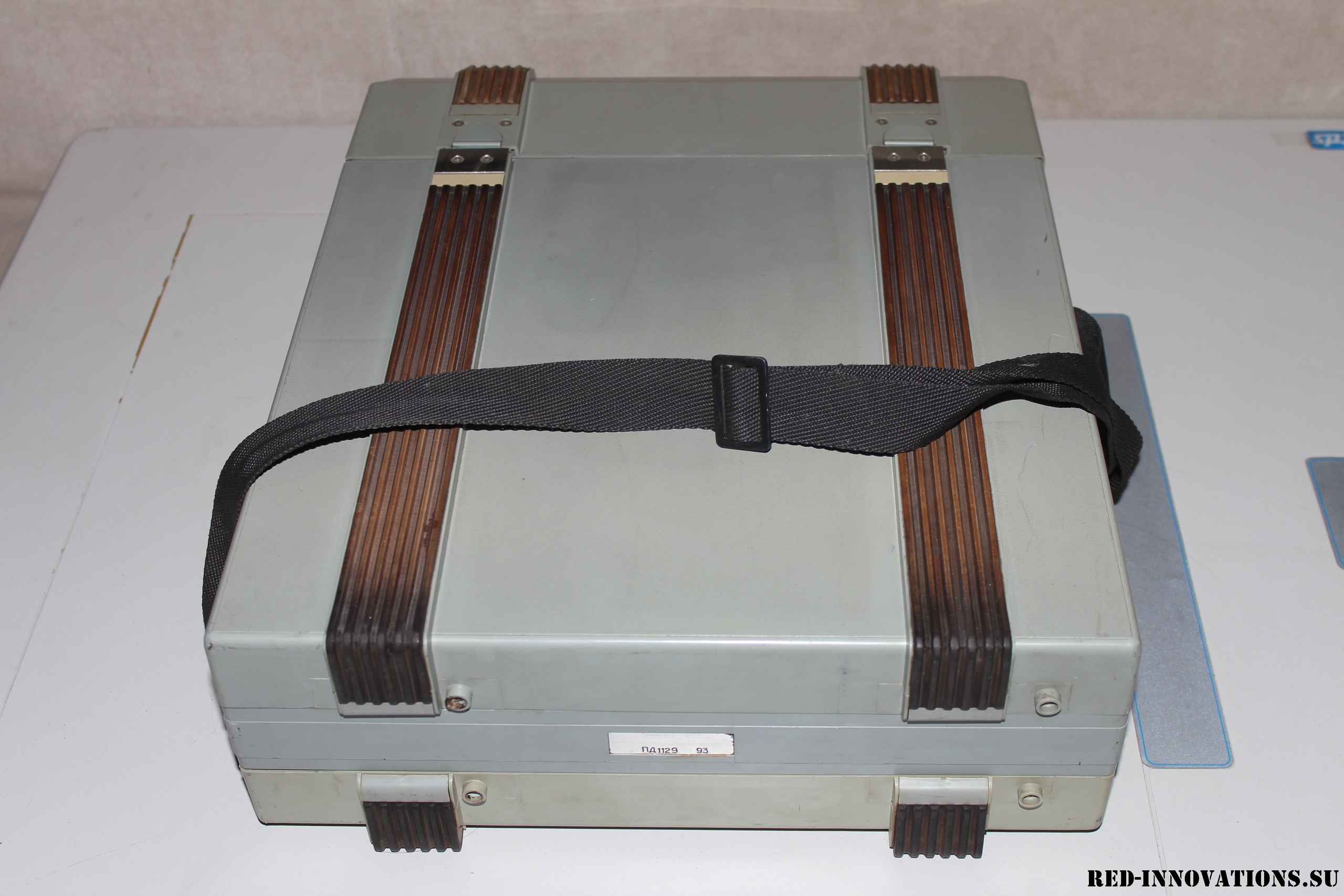

В закрытом виде

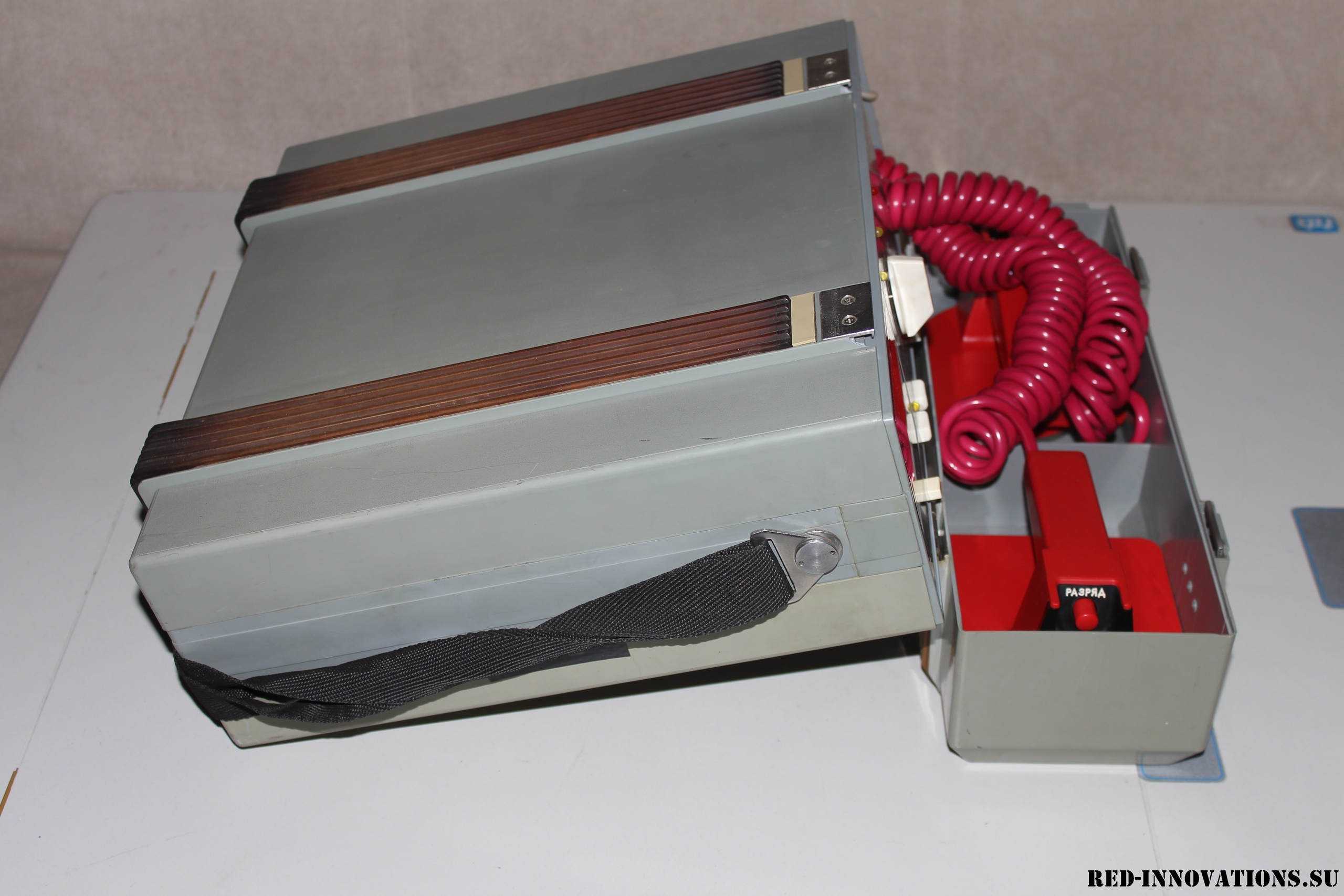

Вид сбоку

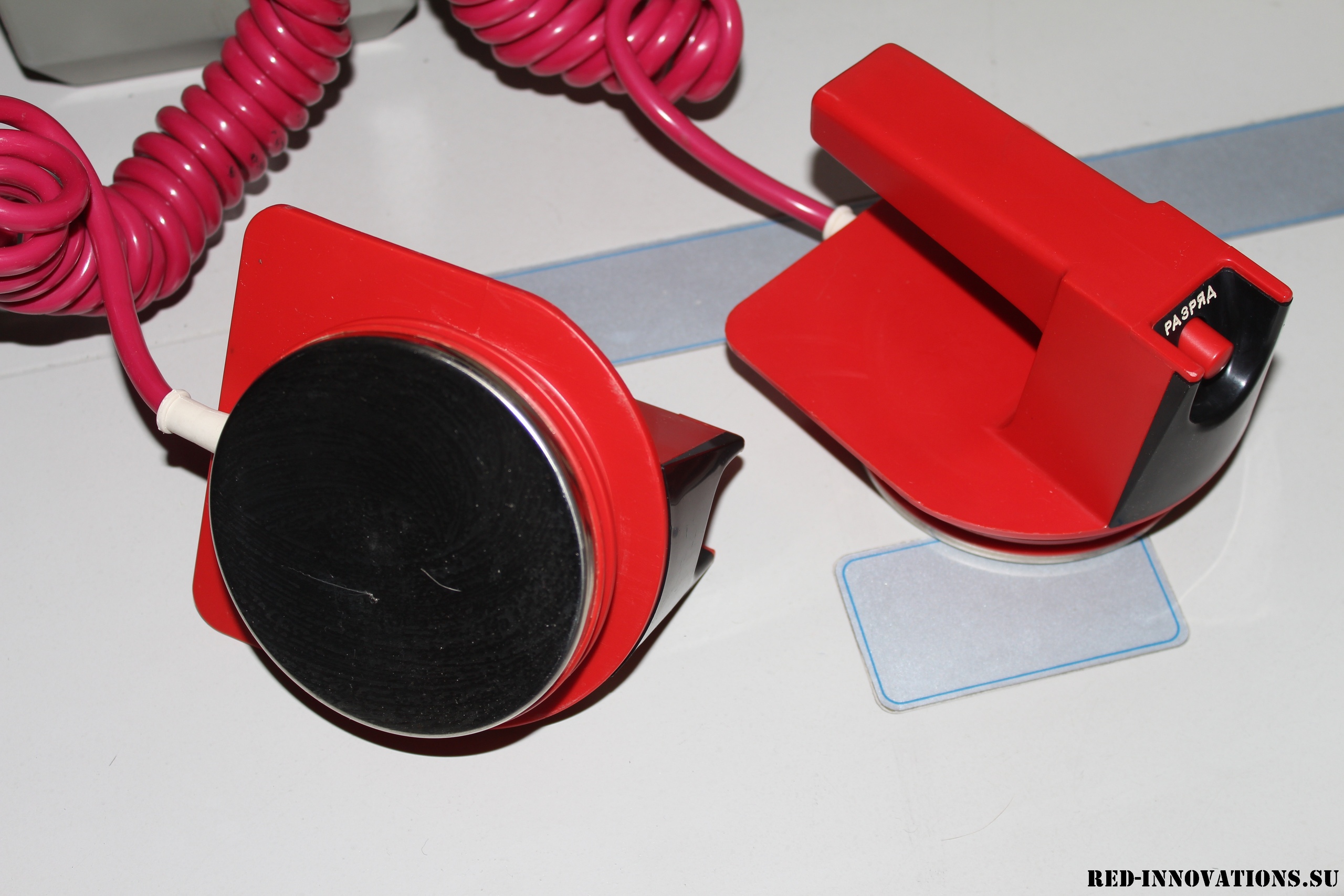

Электроды

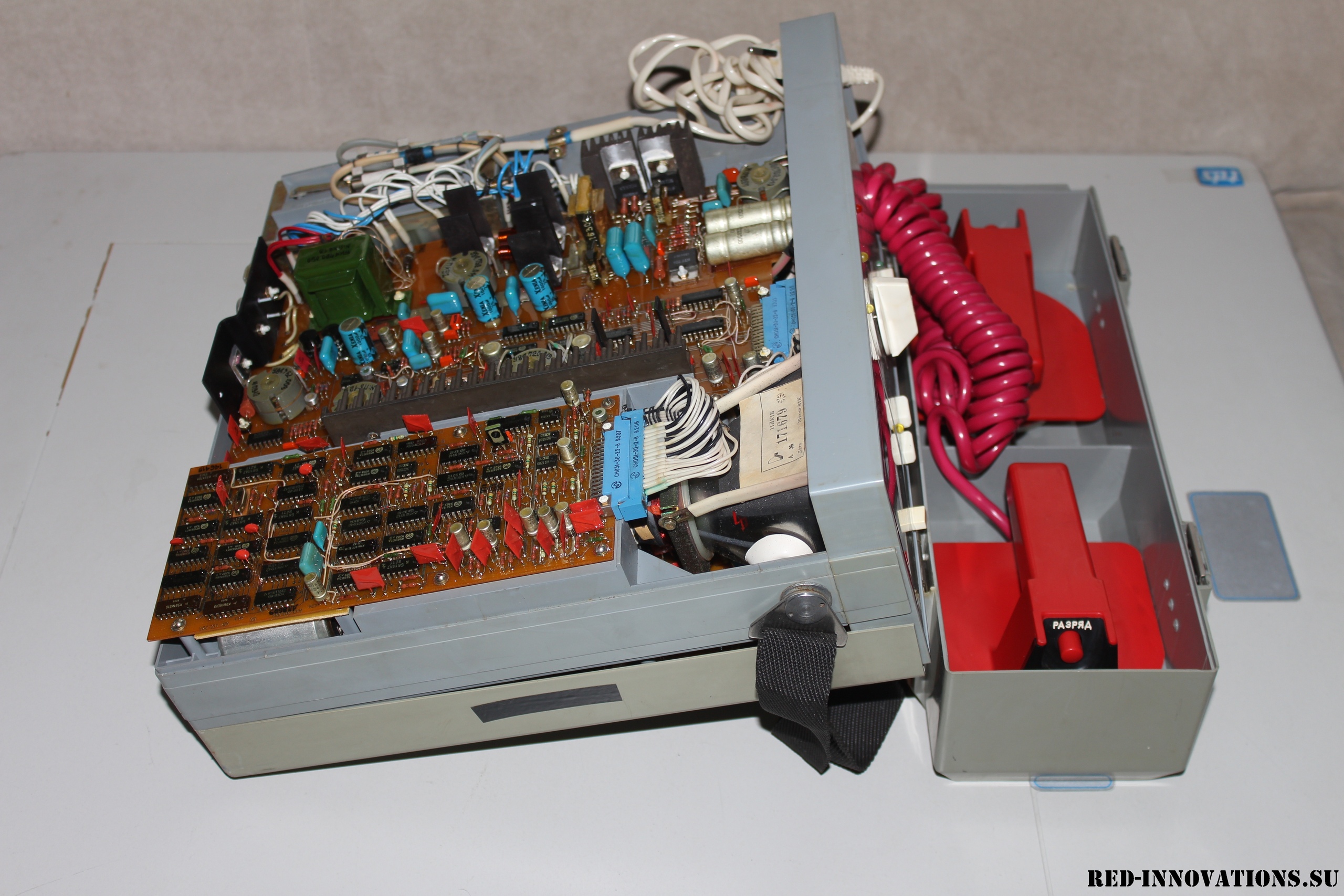

Со снятой верхней крышкой

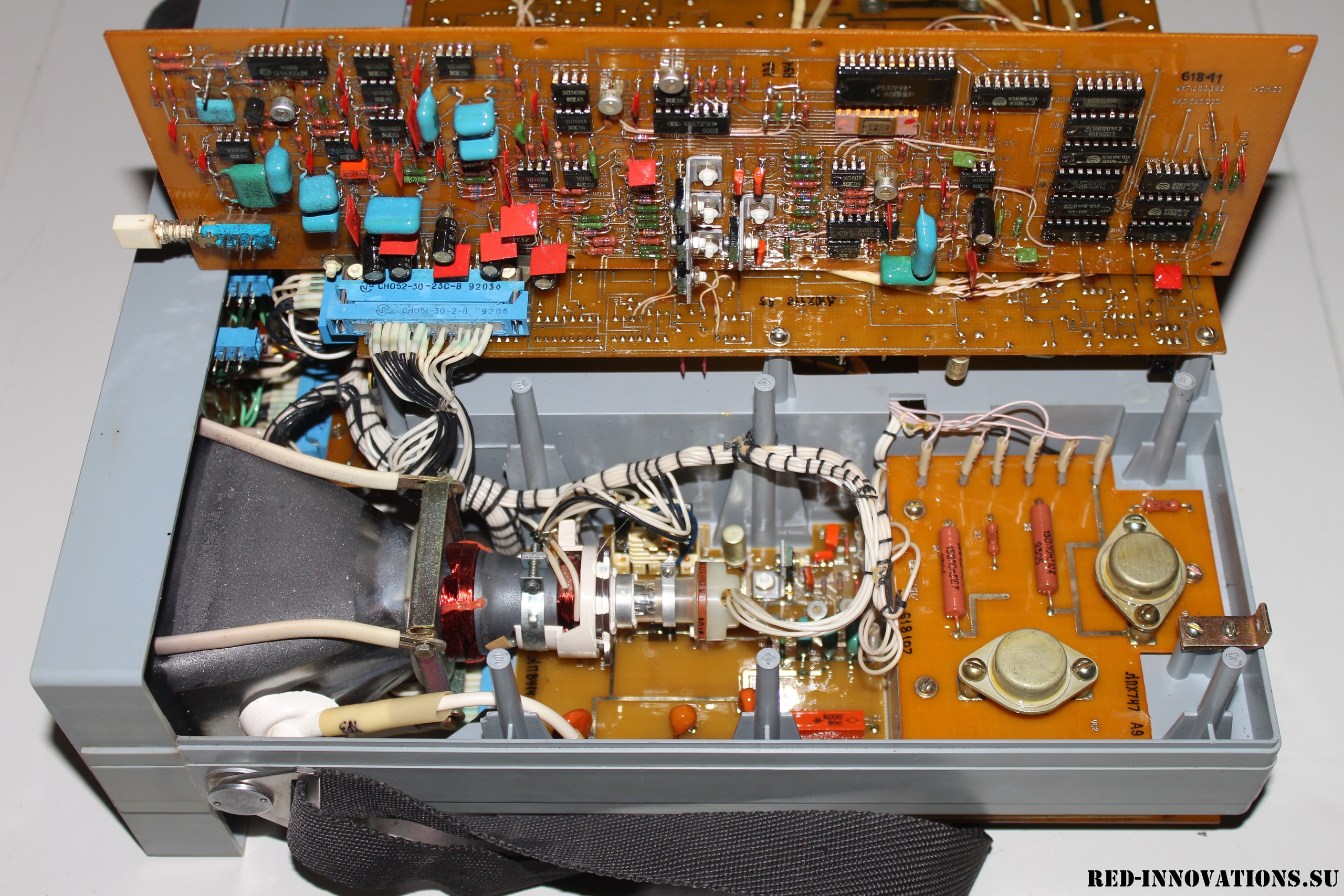

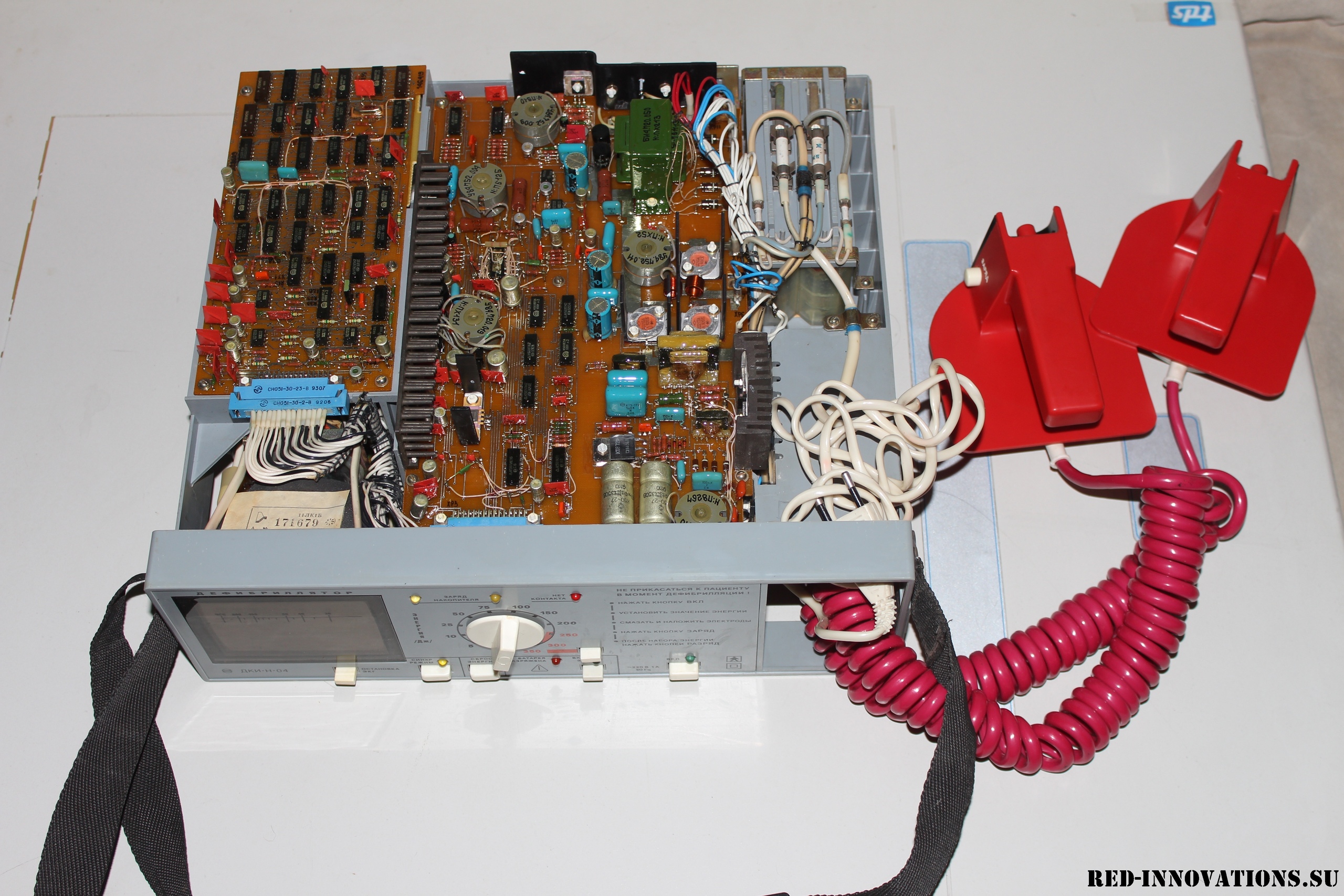

Вид внутри

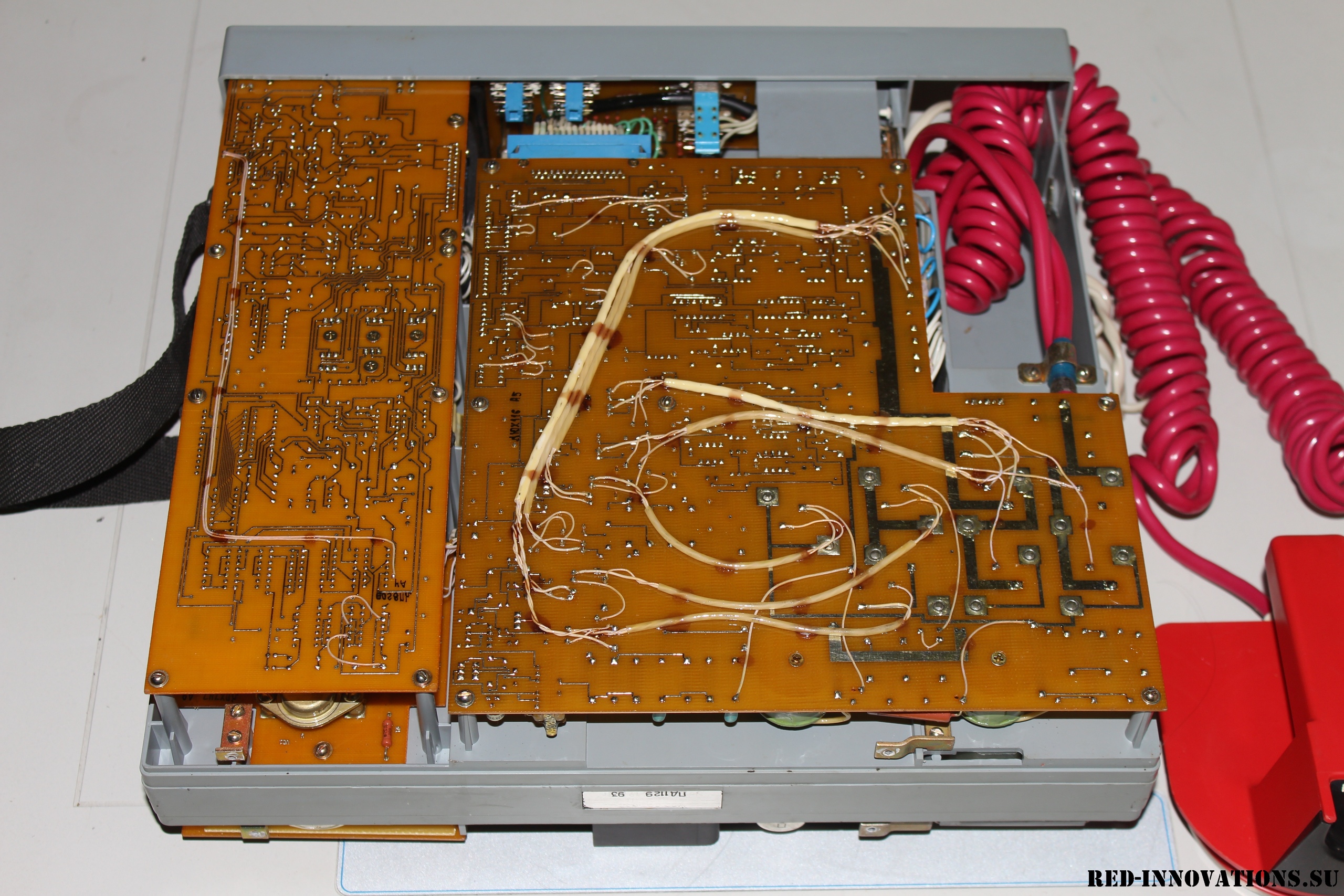

Вид снизу, со снятой ниэней крышкой

Блок монитора ЭКГ

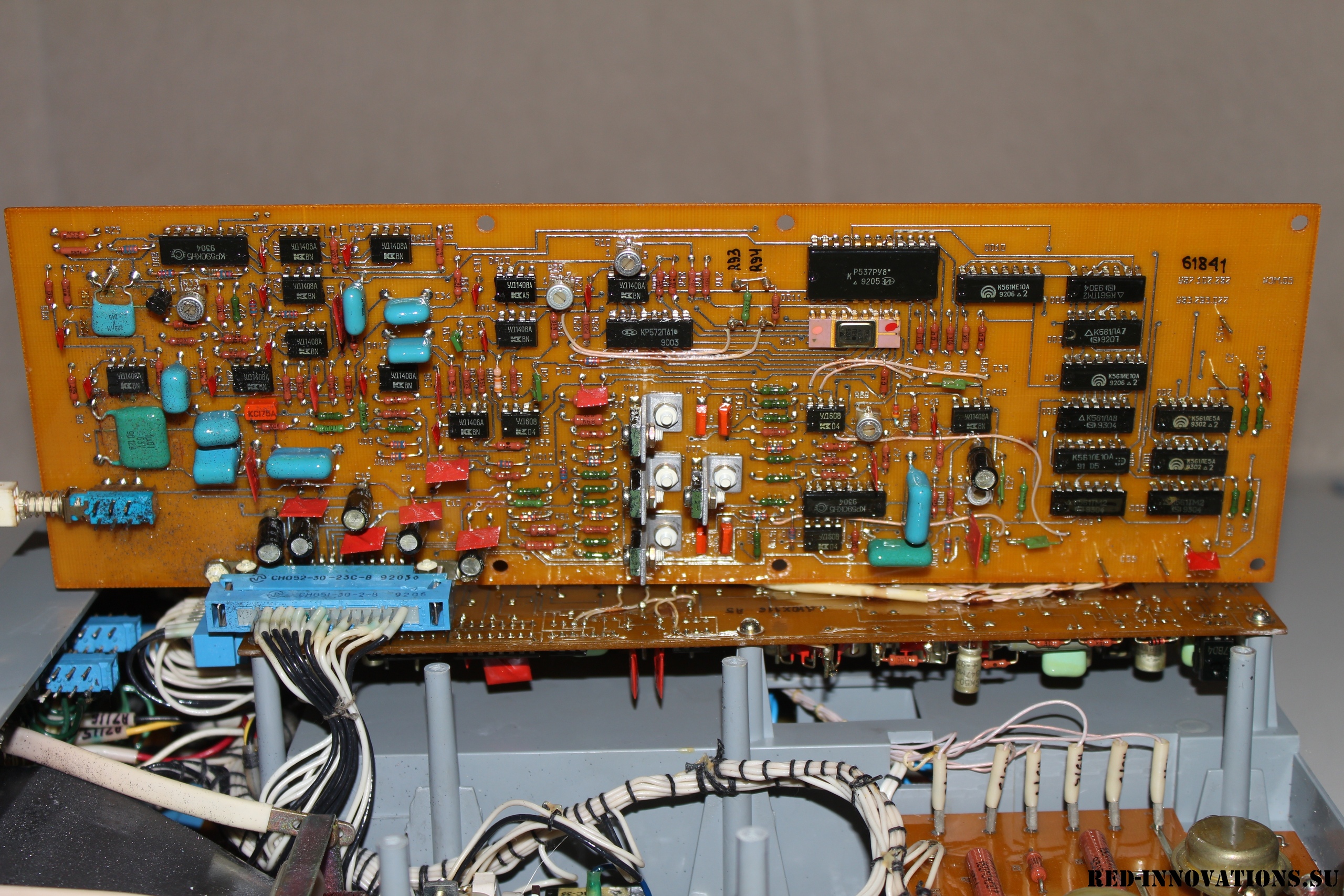

Плата монитора ЭКГ

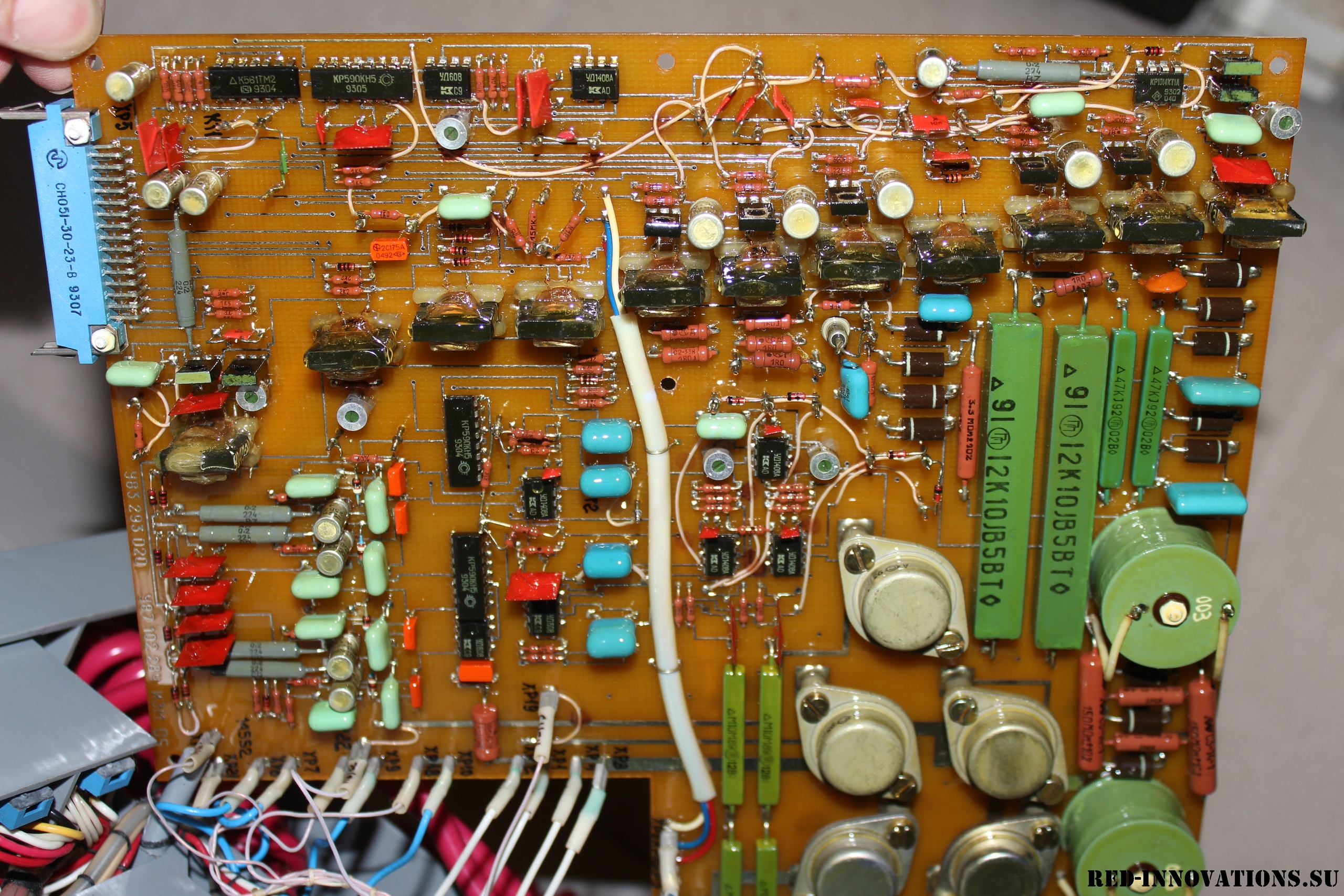

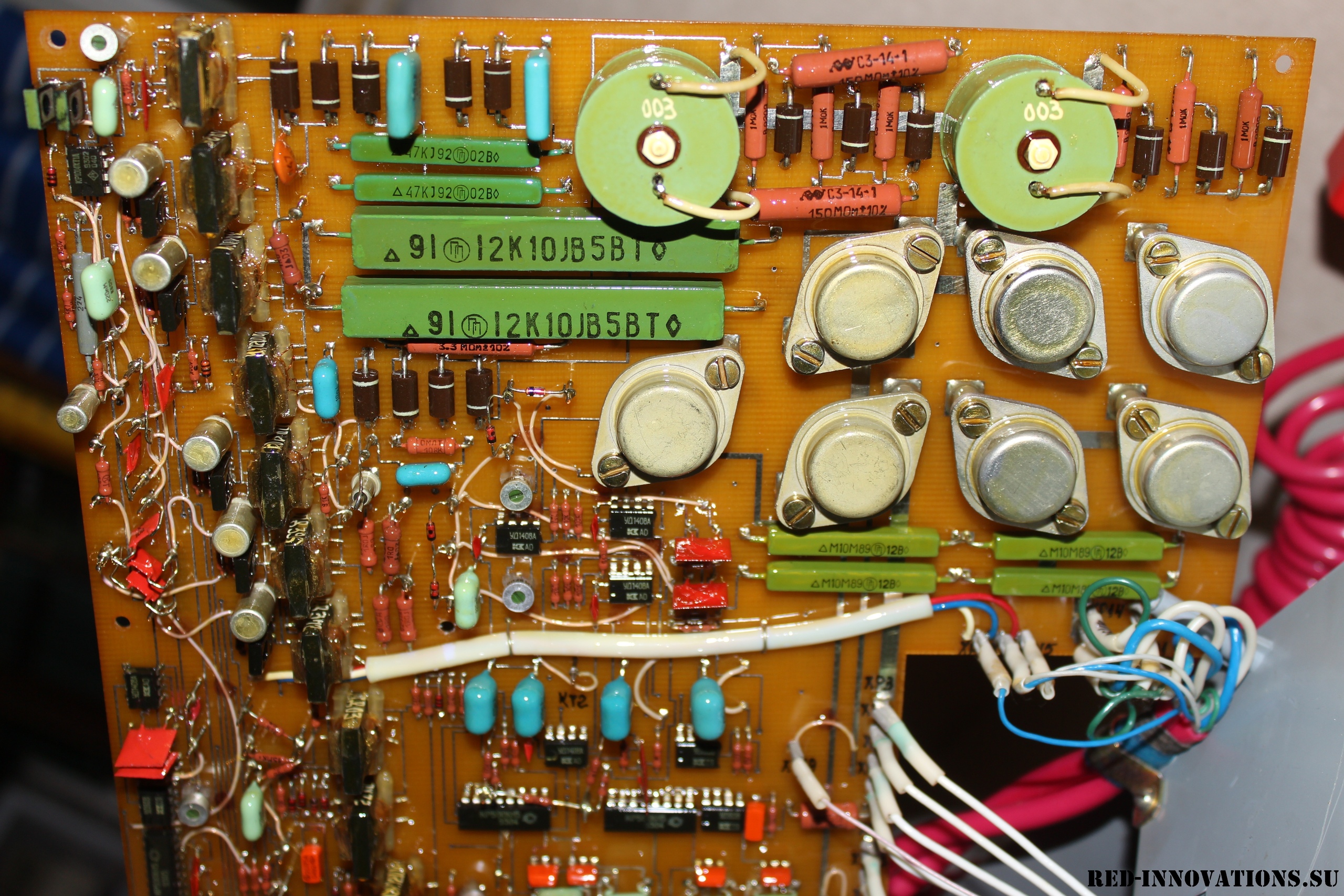

Импульсная плата умножителя

Импульсная плата умножителя

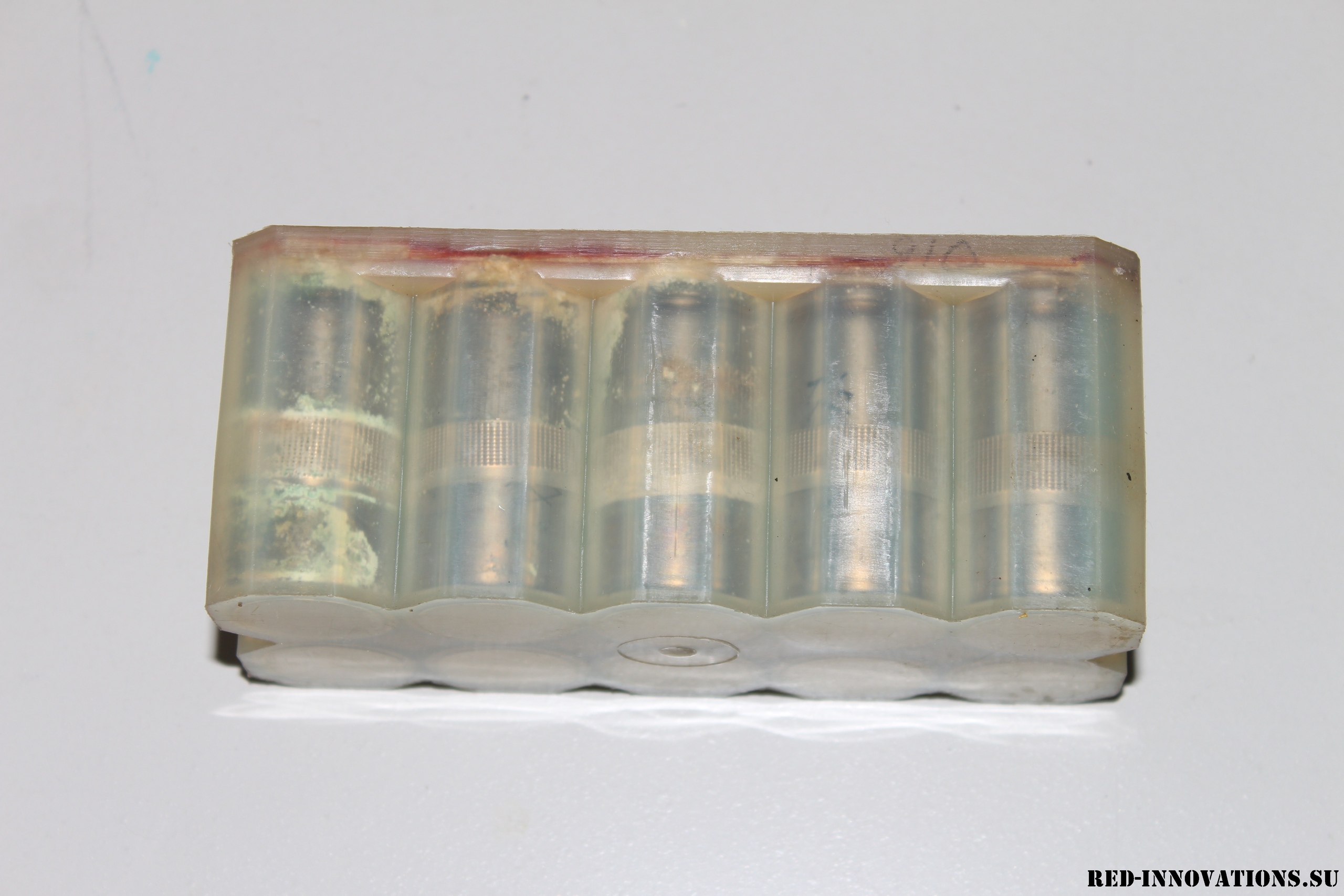

Блок аккумуляторов

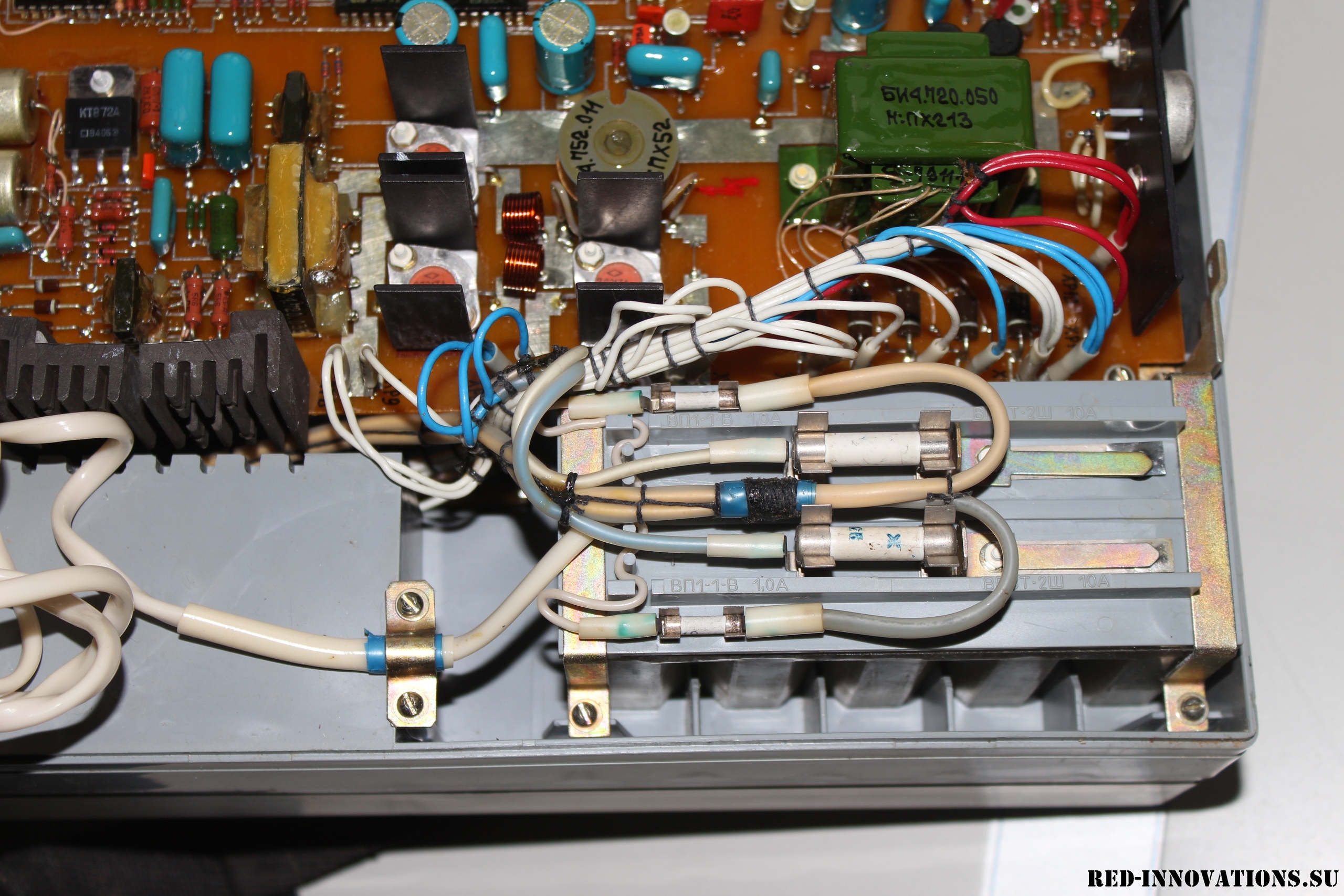

Импульсный блок питания

Блок аккумуляторов в аппарате

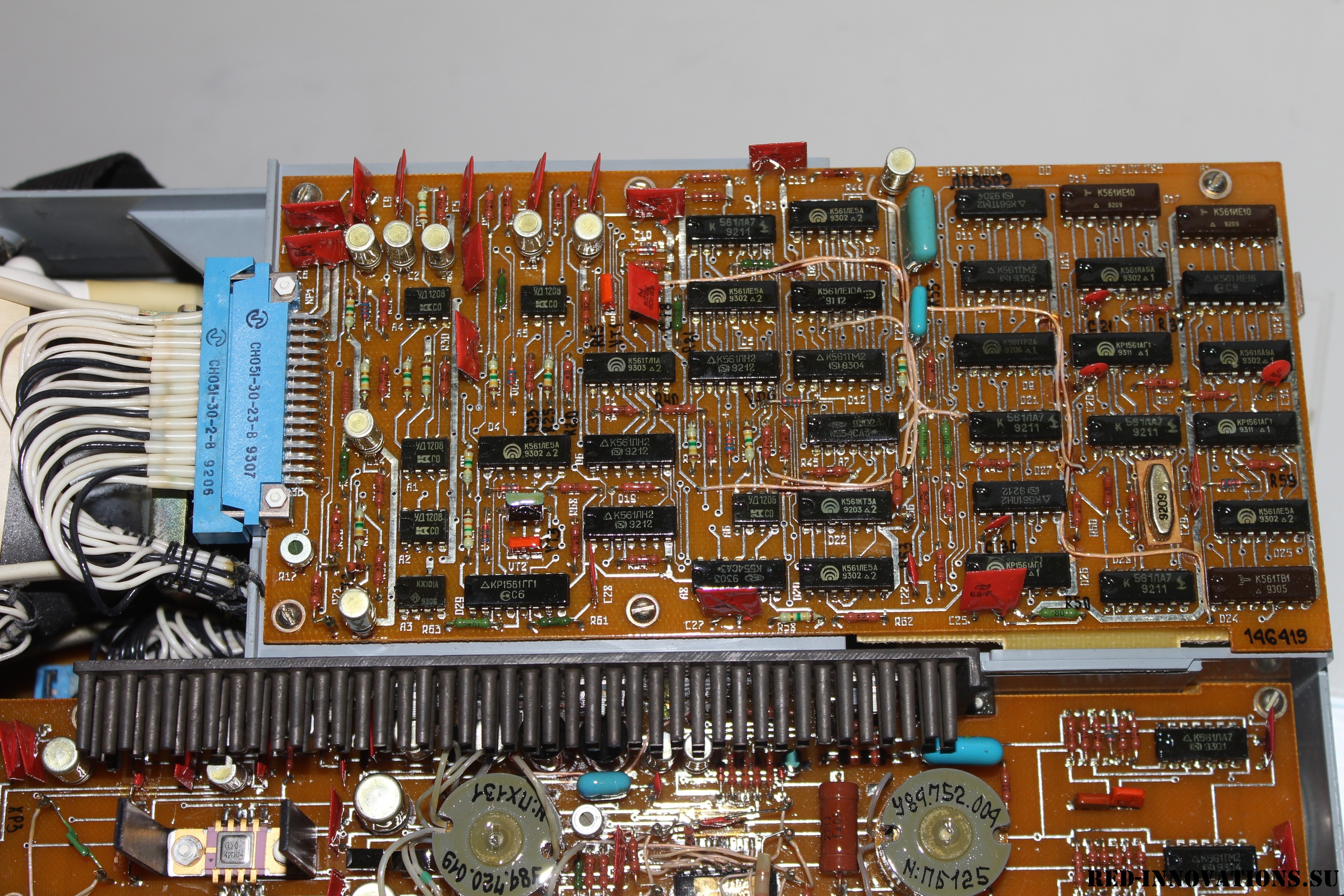

Плата управления

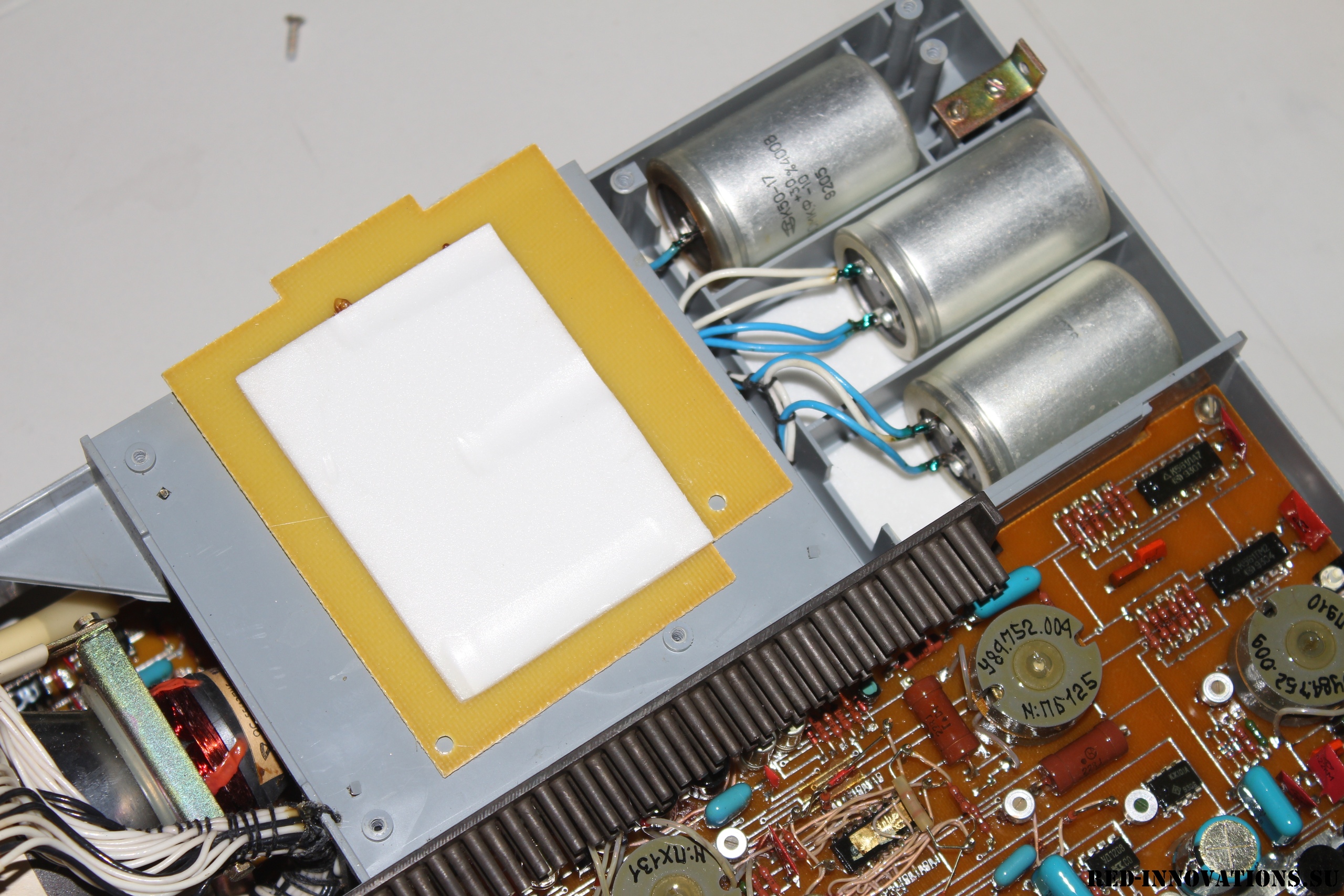

Конденсаторы

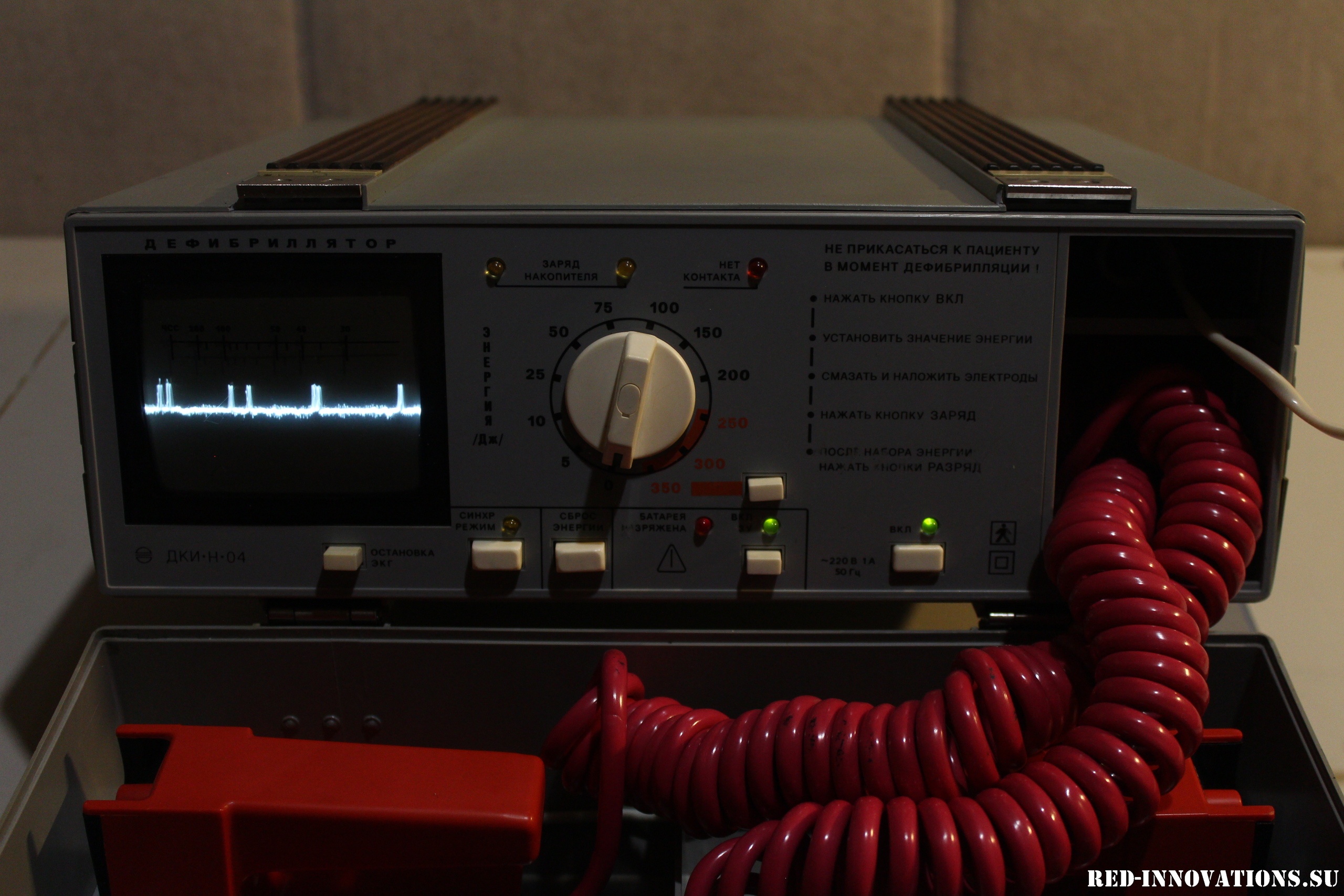

Аппарат во включенном виде
