Проигрыватель компакт-дисков "Marion CDP-610"

Н
А
В
Е
Р
Х

"Marion CDP-610" производился на Уральском электромеханическом заводе (Екатеринбург) в период 1996-2000 гг. Внешне проигрыватель являлся уменьшенной и слегка переработанной копией видеоплеера "Philips CDV-496", собиравшегося на УЭМЗе по бельгийской лицензии. Был применён оптико-механический блок Sony KSL-2101 и целиком собранная в Корее плата управления и ЦАПа, также от Sony. Российскими были только корпус, блок питания, плата индикации и предварительный усилитель. Пульт дистанционного управления производился Ивано-Франковским заводом "Родон" (Украина). Каких-либо попыткок добиться большей локализации производства на своих мощностях руководством УЭМЗа не предпринималось.

Наш экземпляр "Мариона" выпущен в январе 1999-ого года. После небольшой профилактики работоспособность была восстановлена.

Marion CDP-610 - руководство по эксплуатации

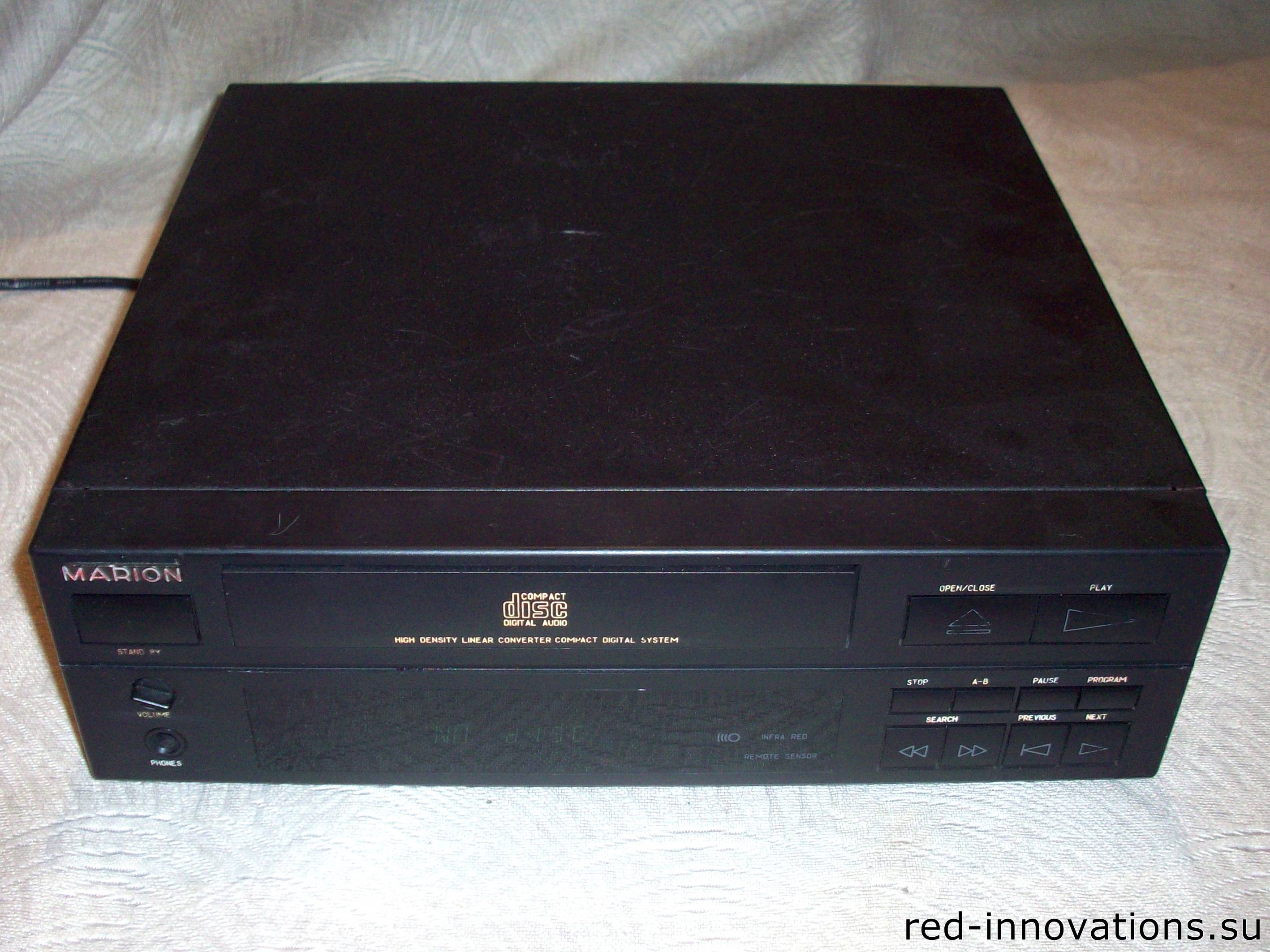

Вид спереди

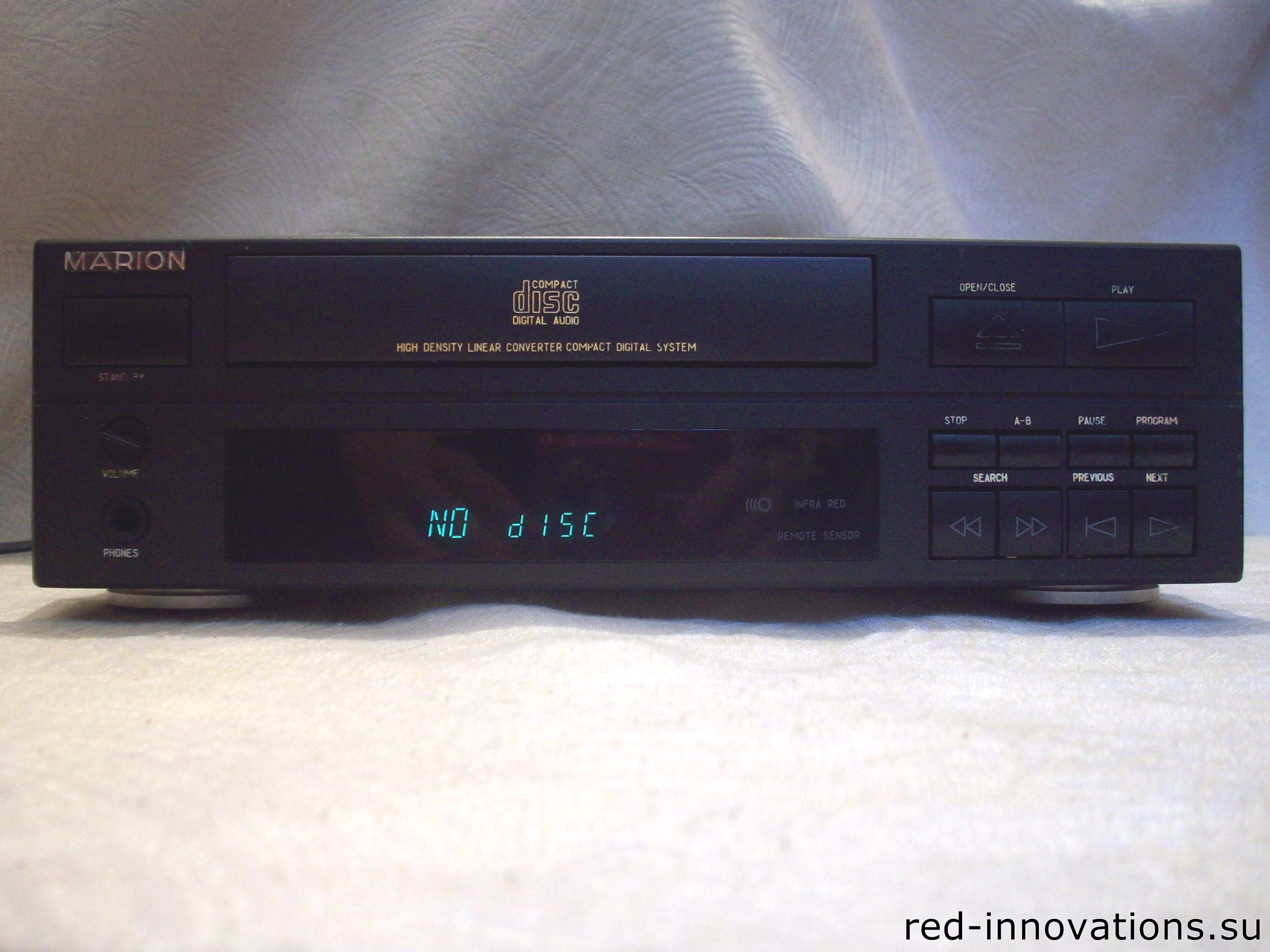

Передняя панель

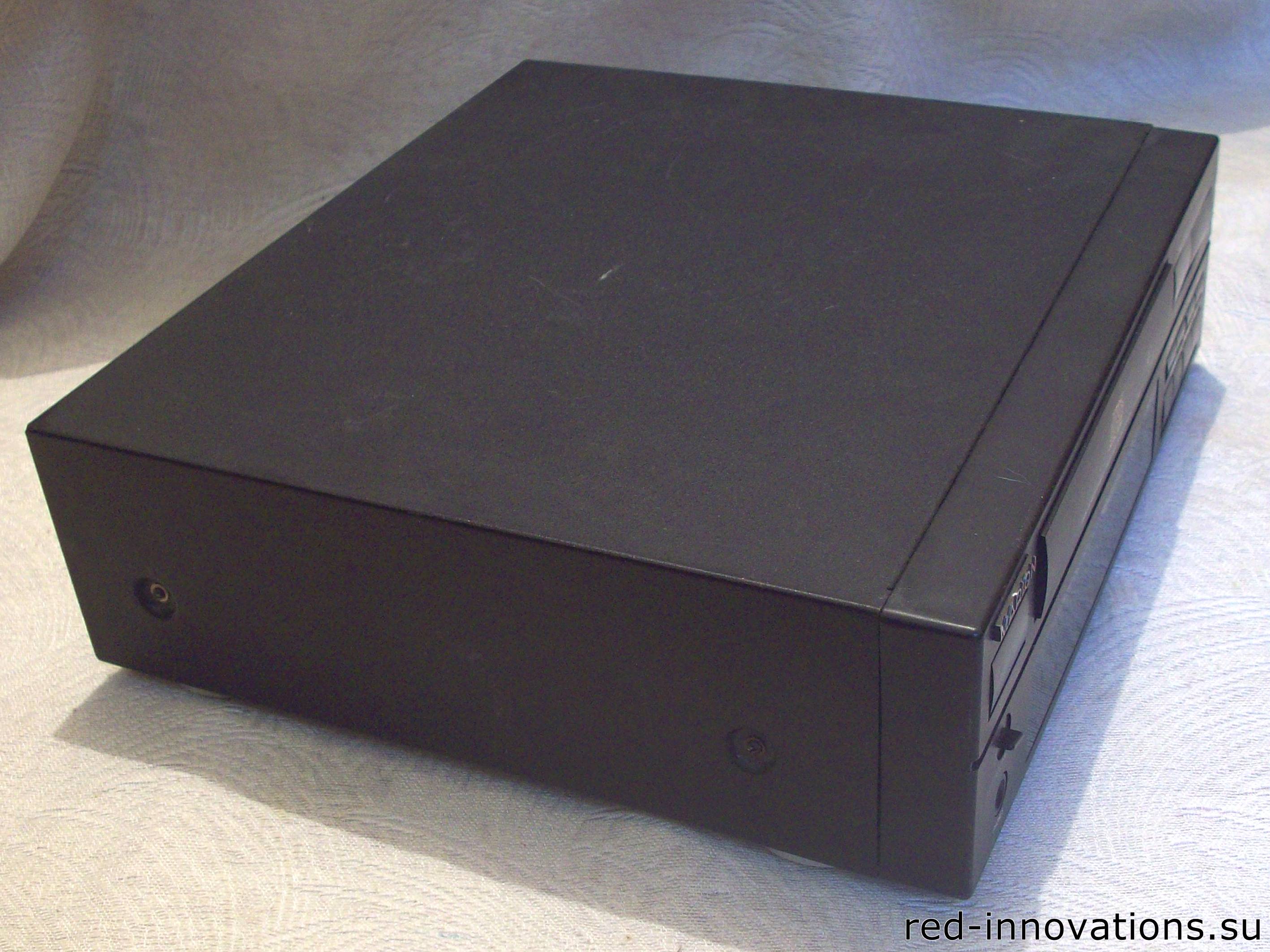

Вид сбоку

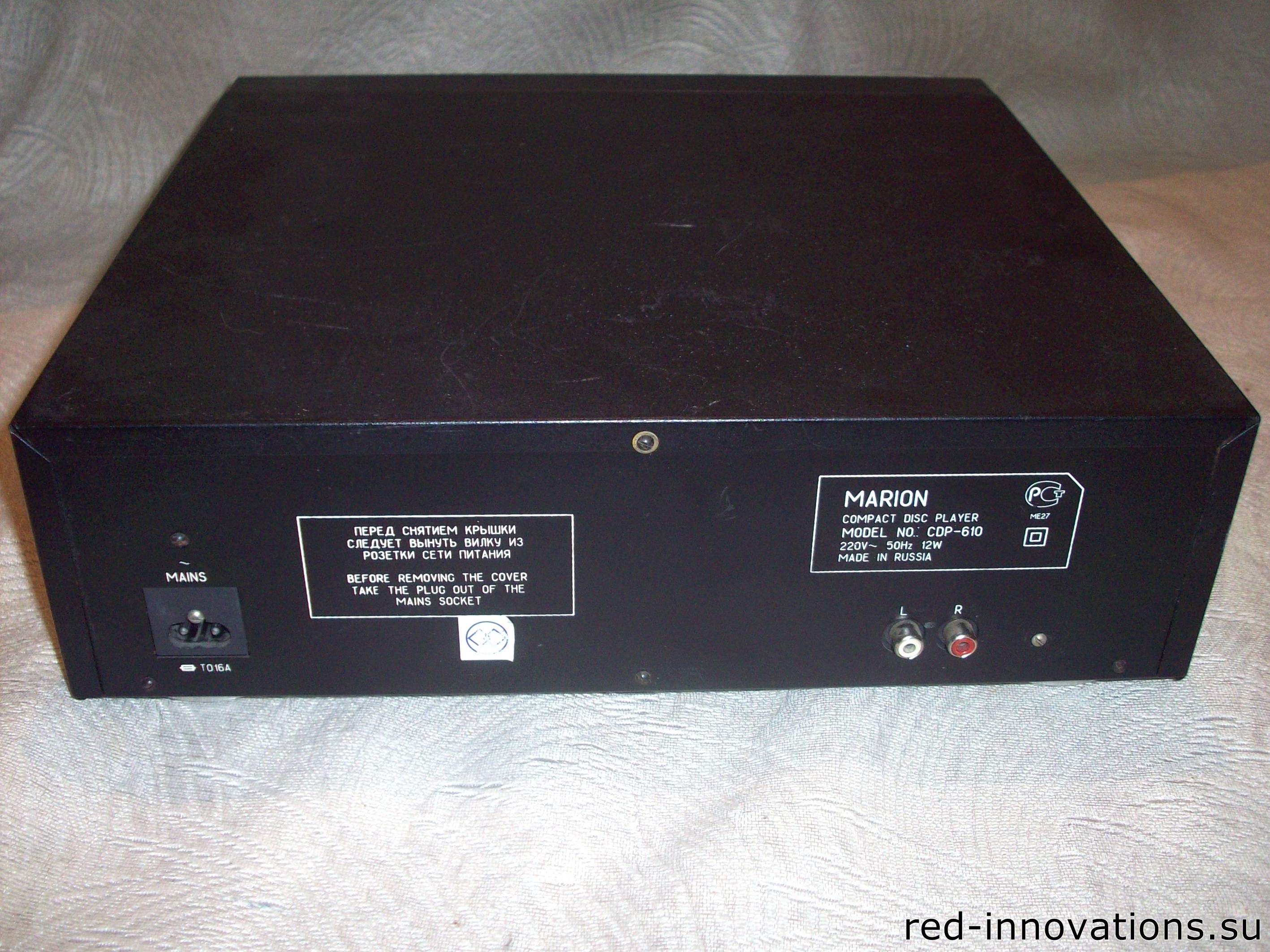

Вид сзади

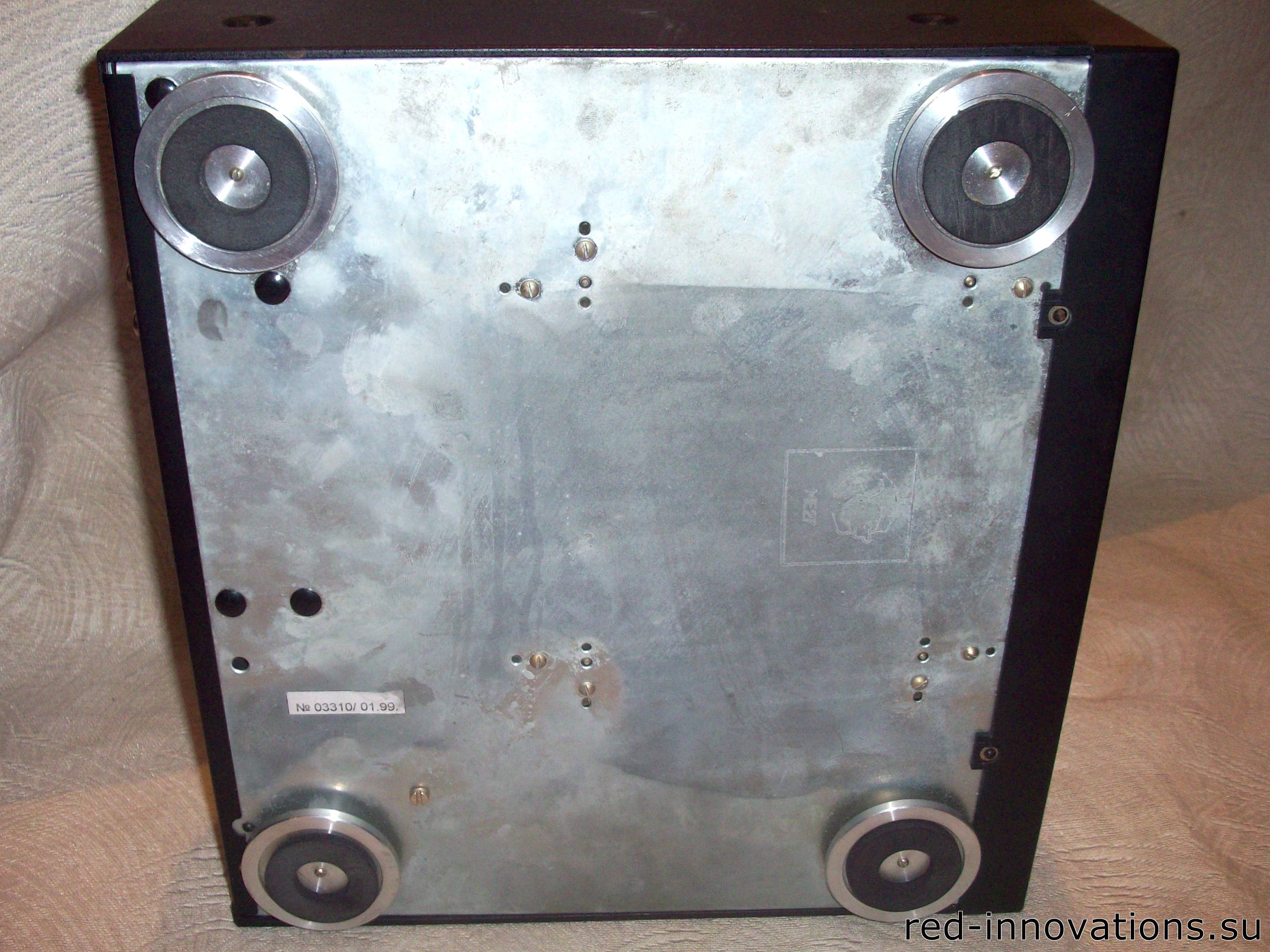

Вид снизу

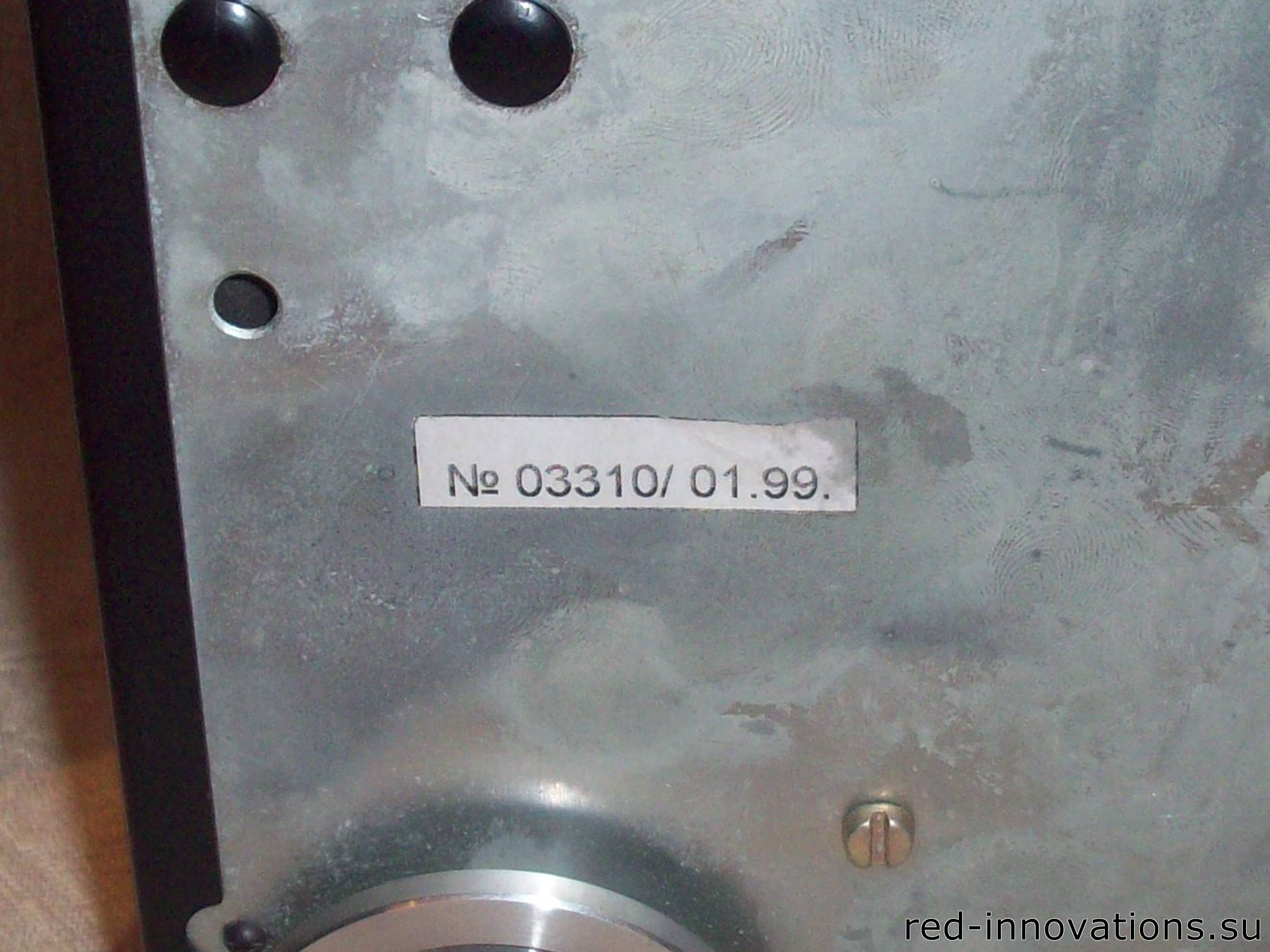

Серийный номер и дата выпуска

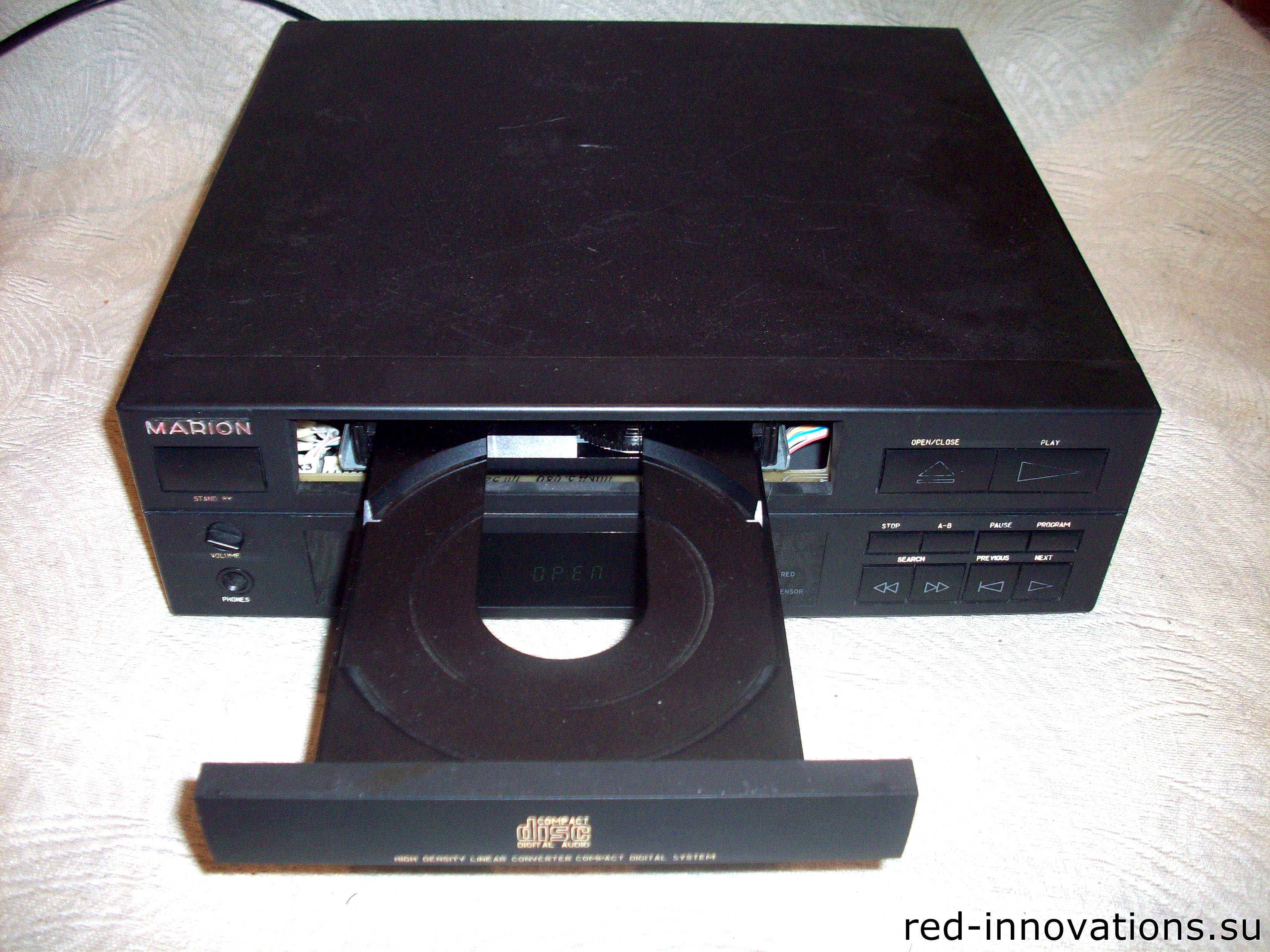

С выдвинутым лотком

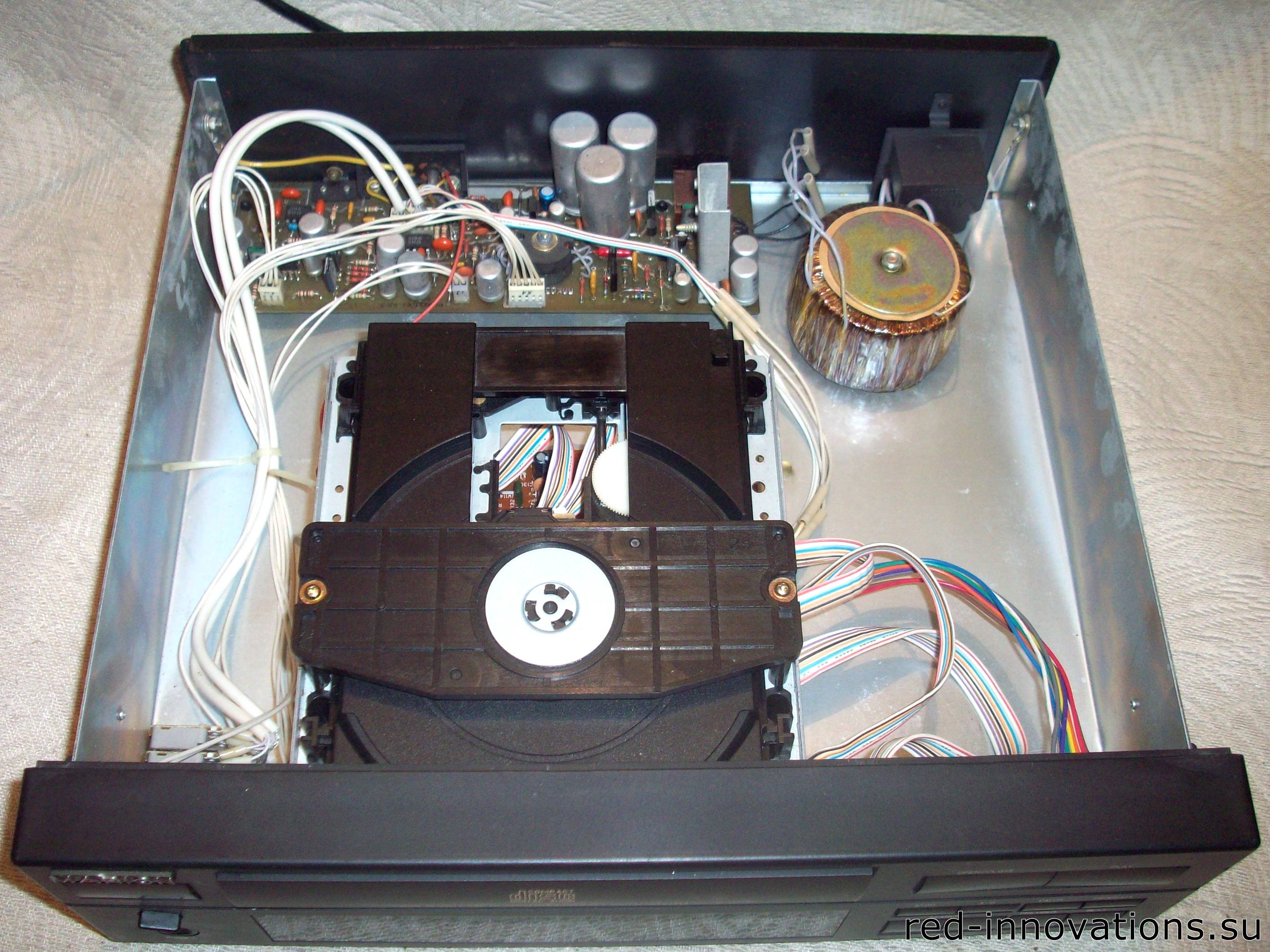

Со снятым кожухом

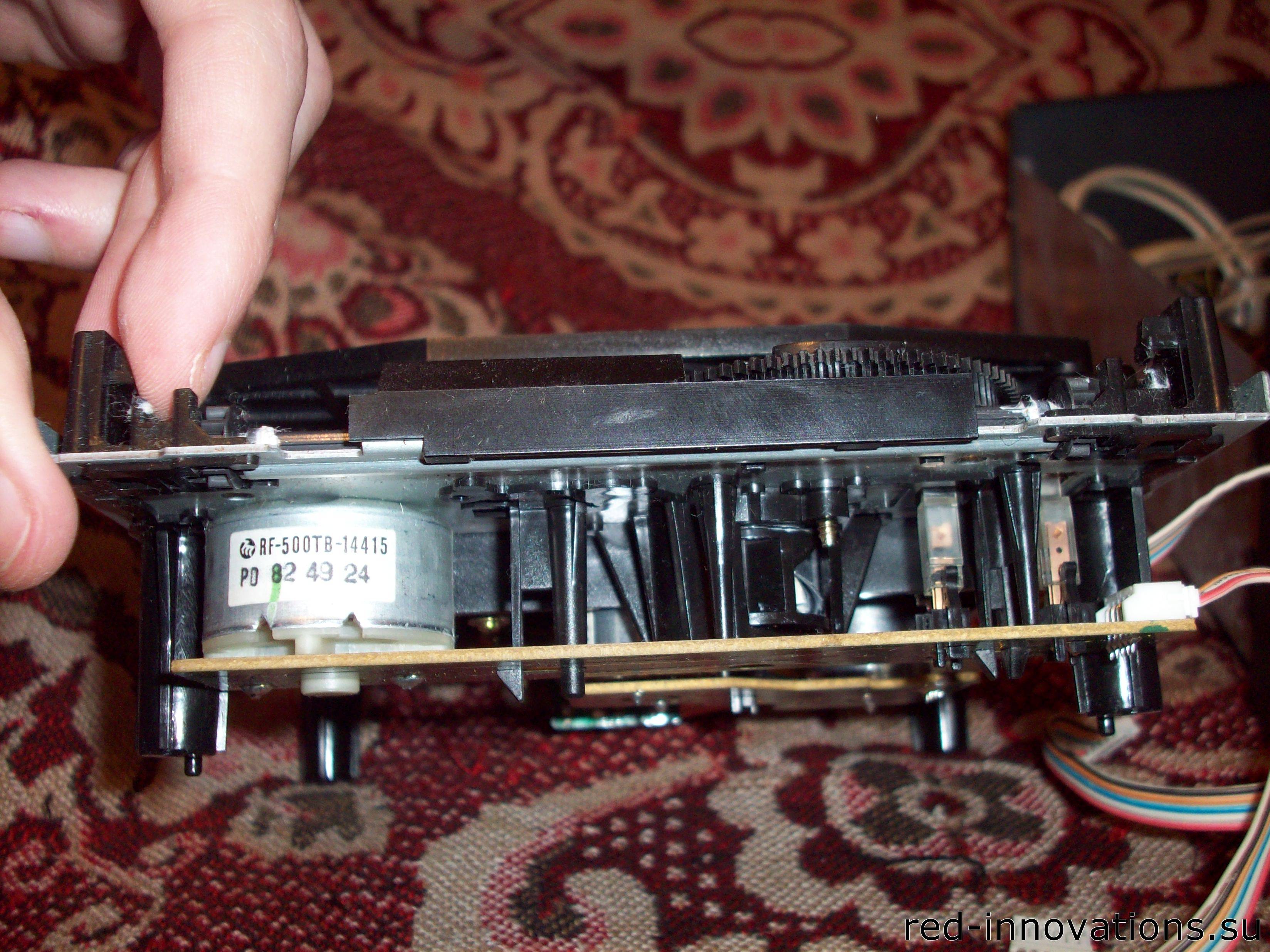

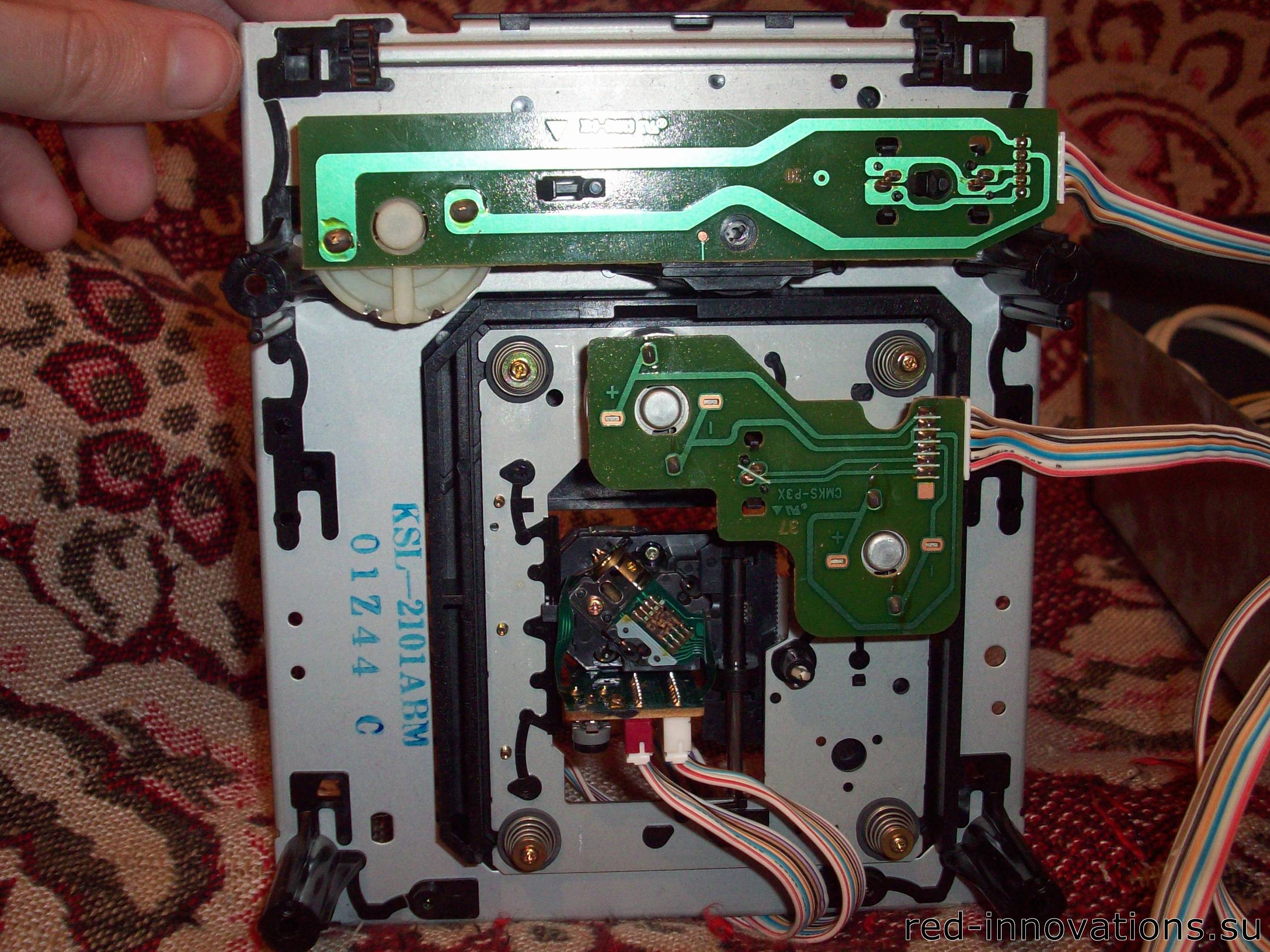

Оптико-механический блок

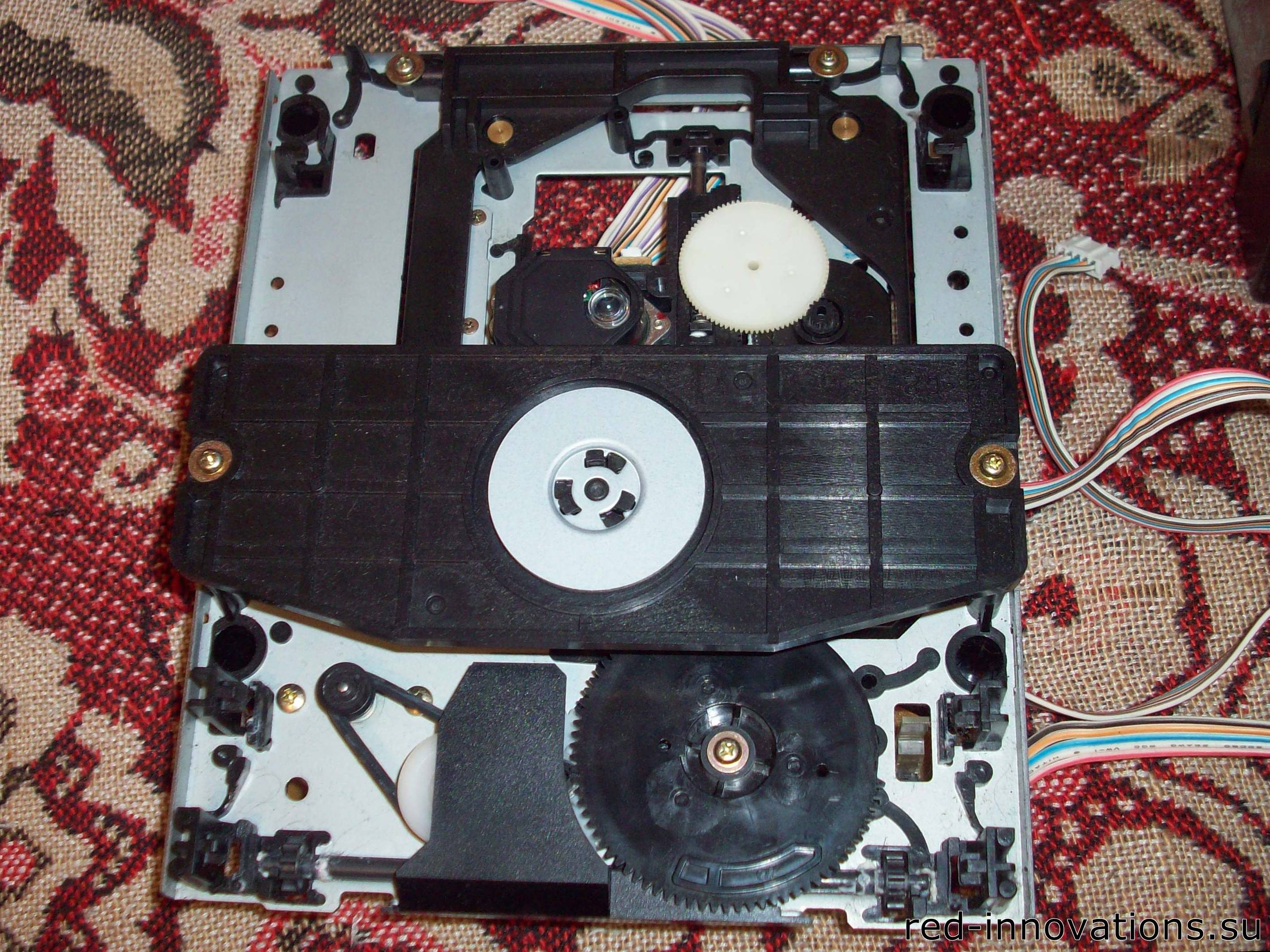

Оптико-механический блок

Оптико-механический блок

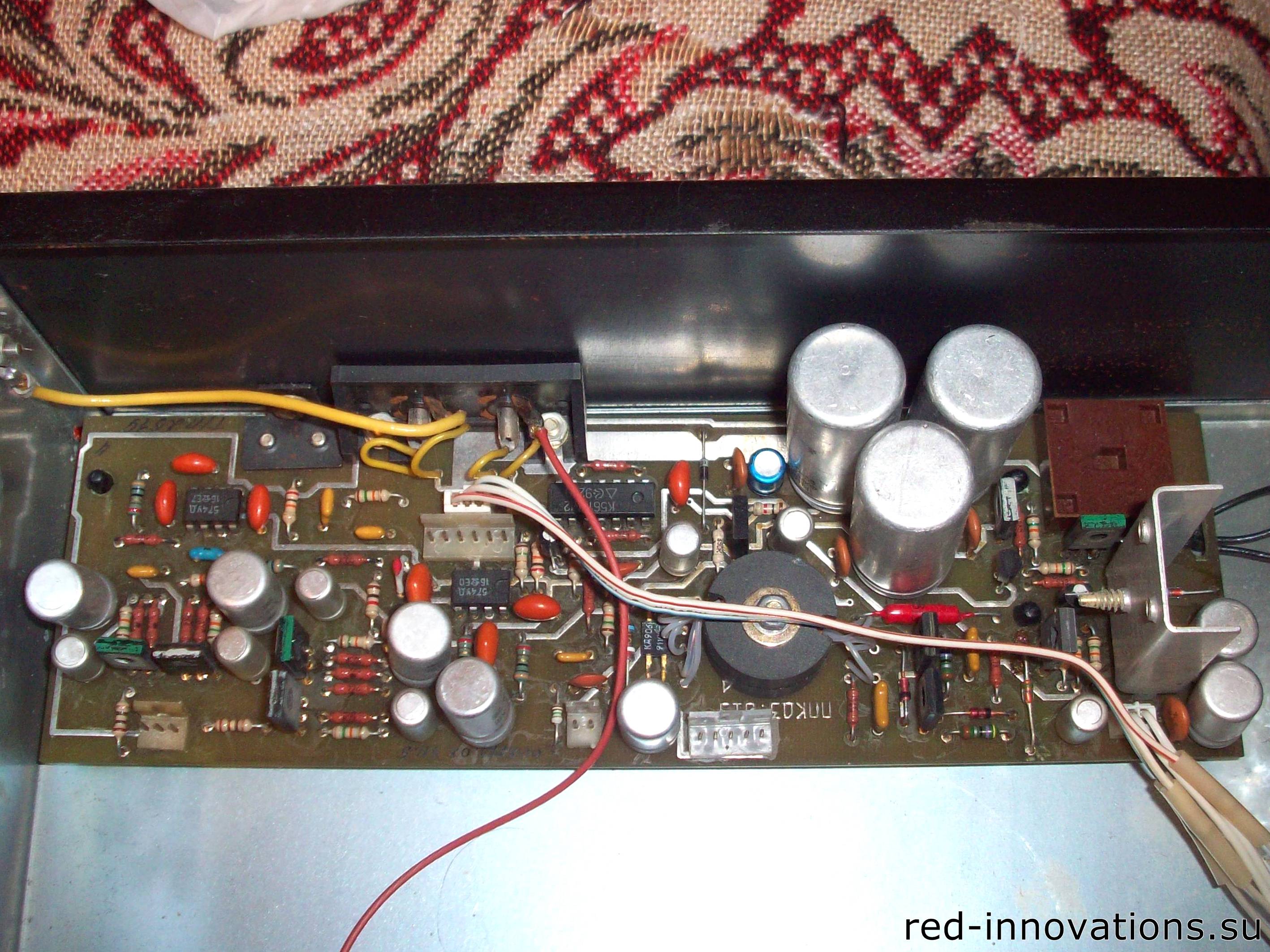

Блок питания и предварительного усилителя

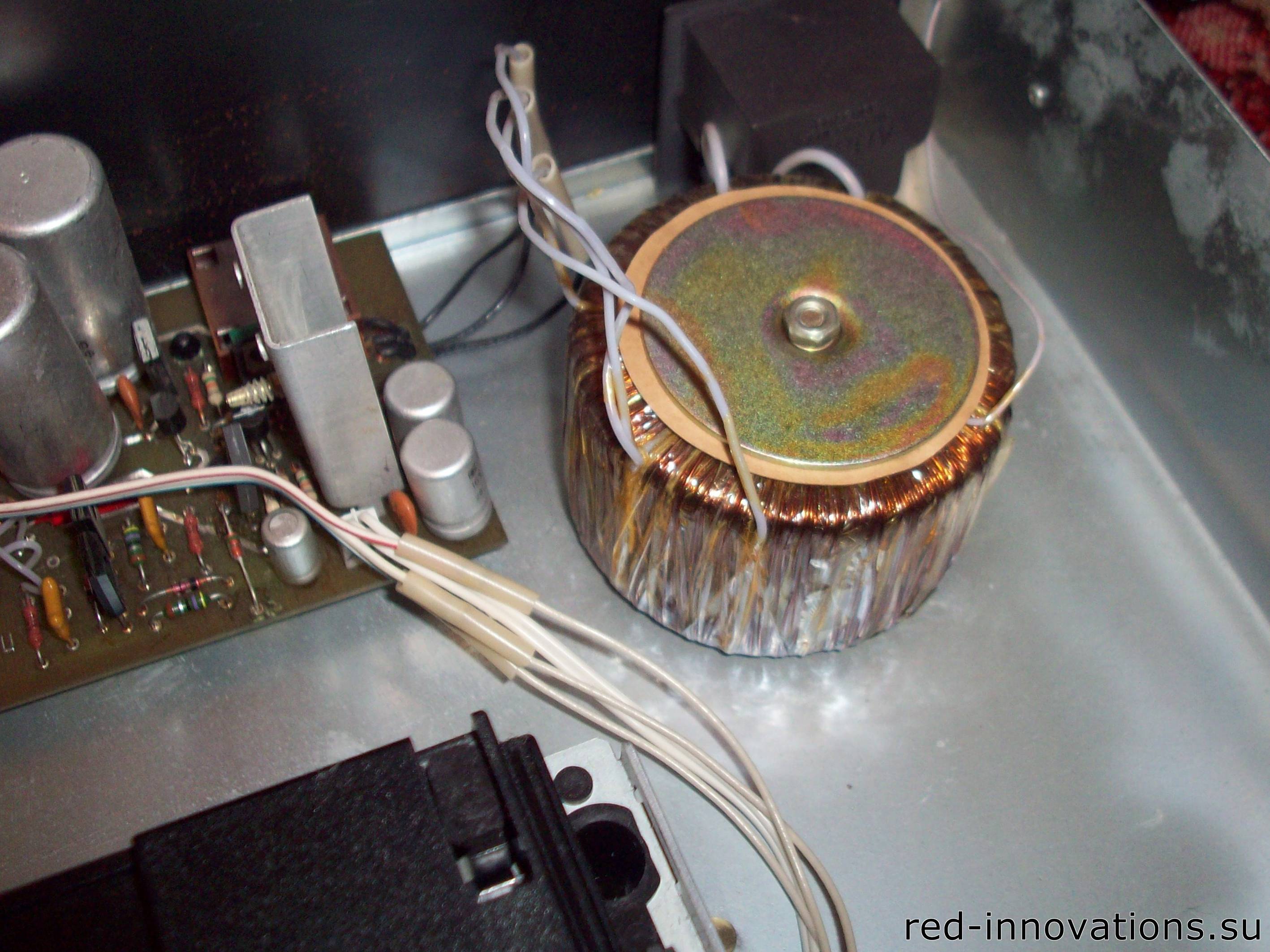

Трансформатор

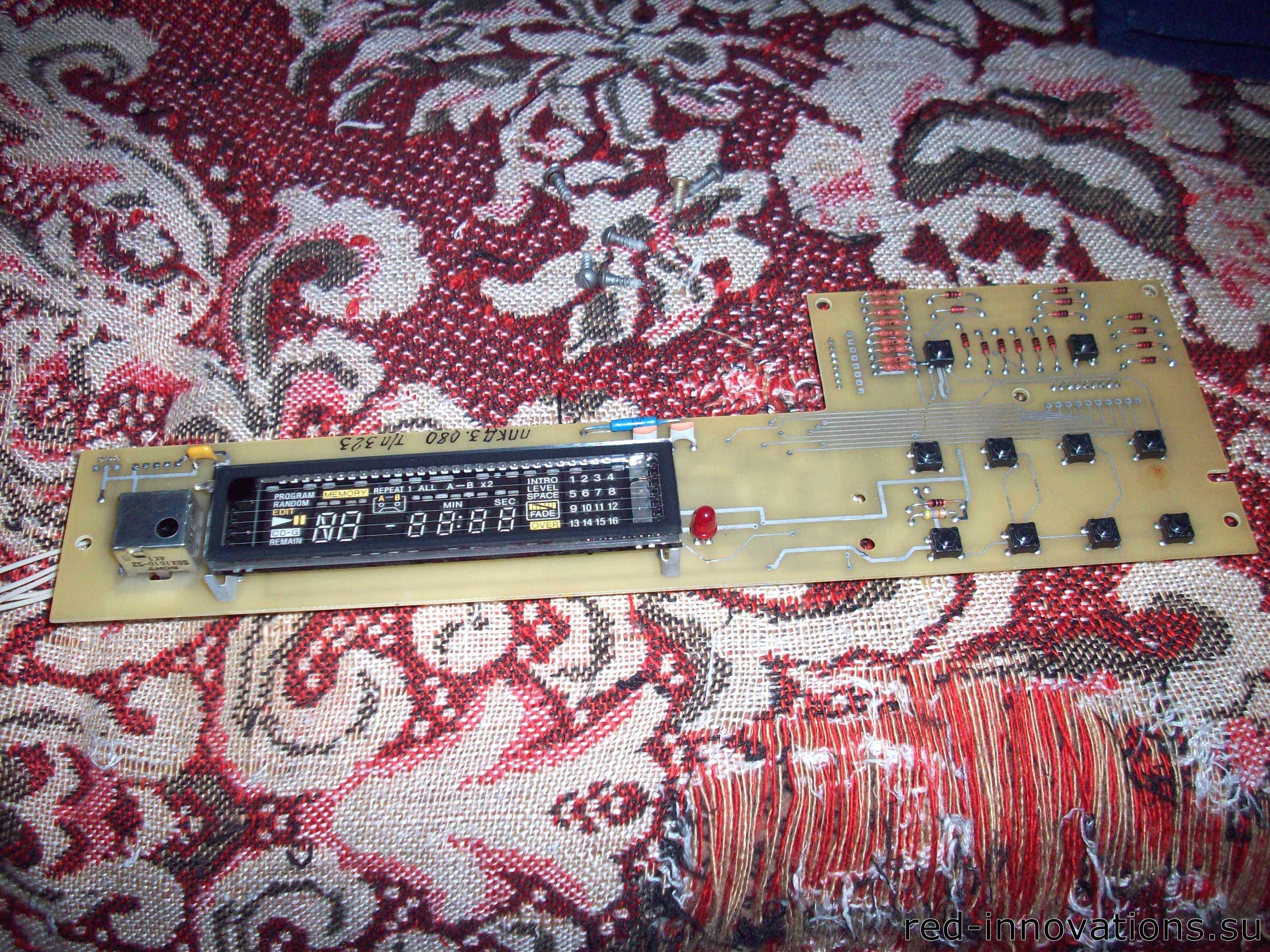

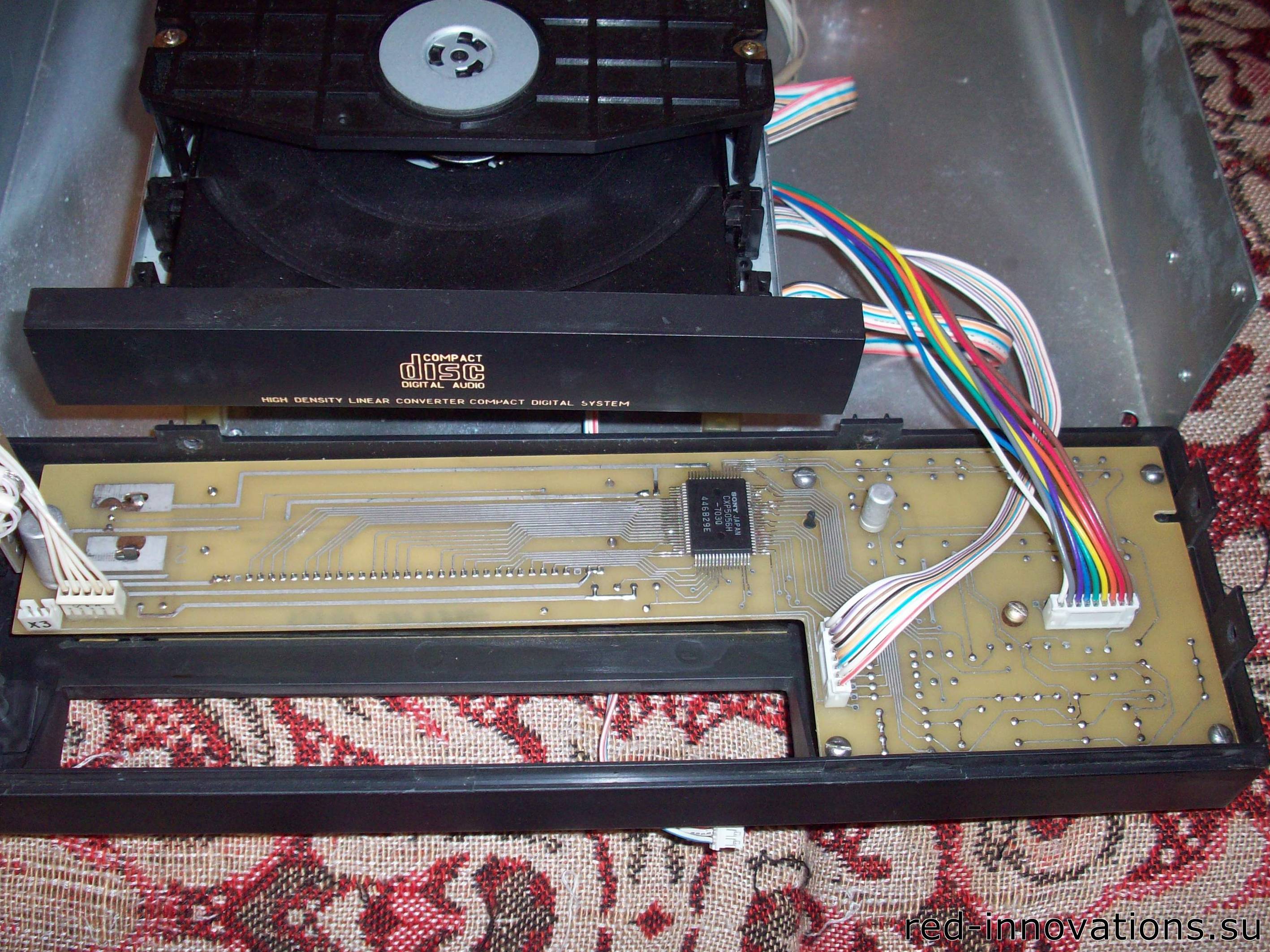

Блок индикации и коммутации

Блок индикации и коммутации

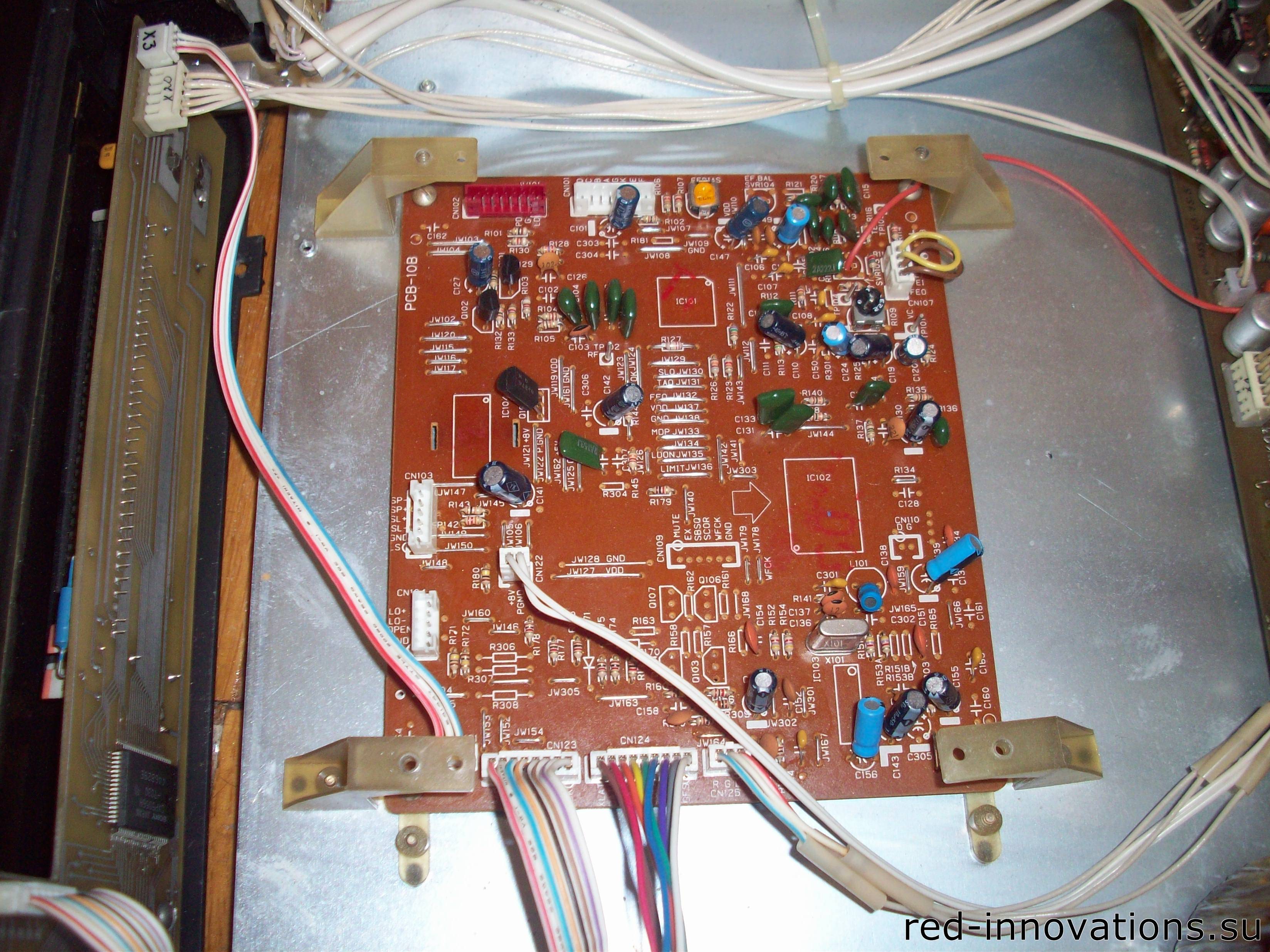

Блок управления и преобразования

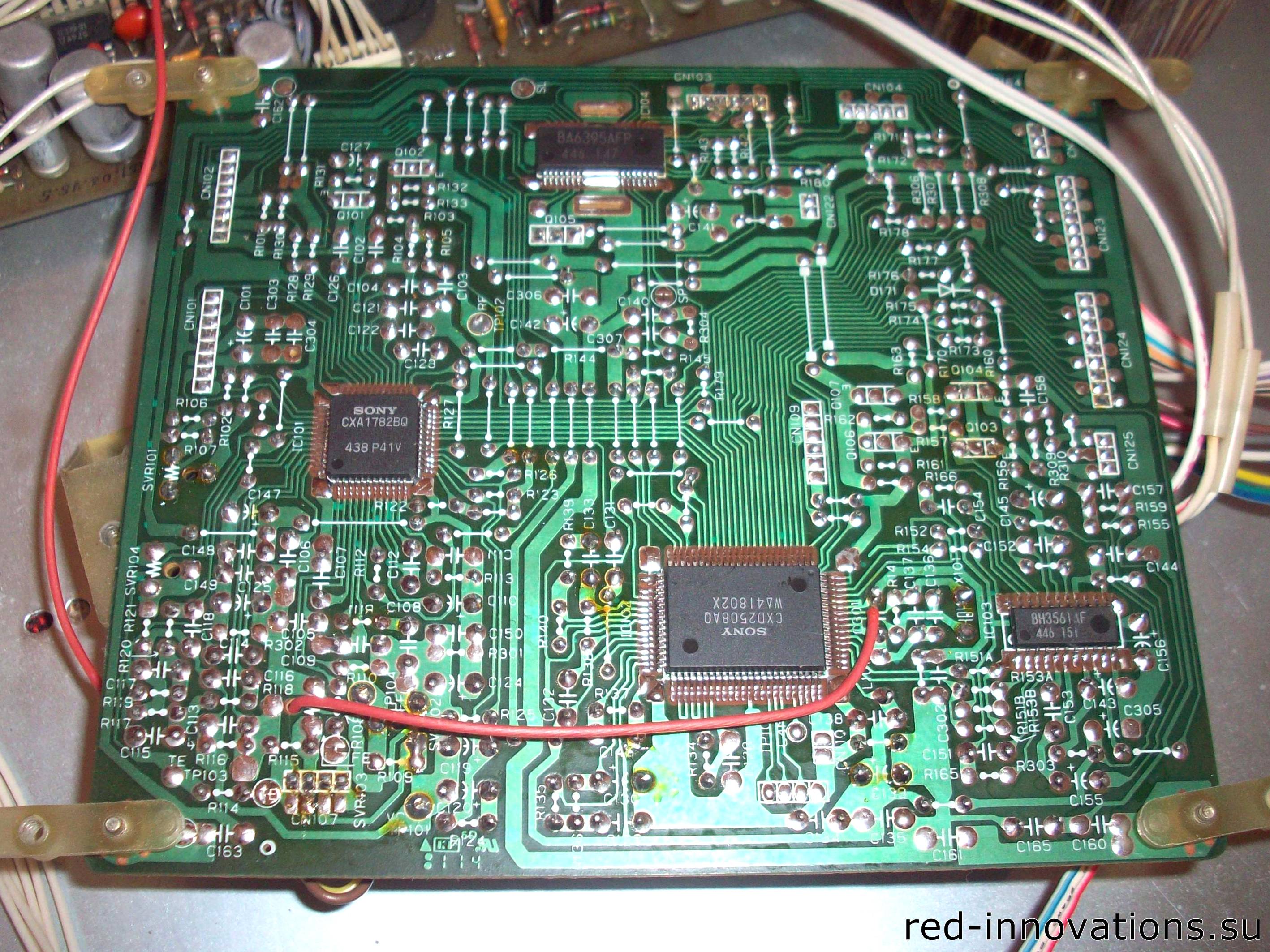

Блок управления и преобразования

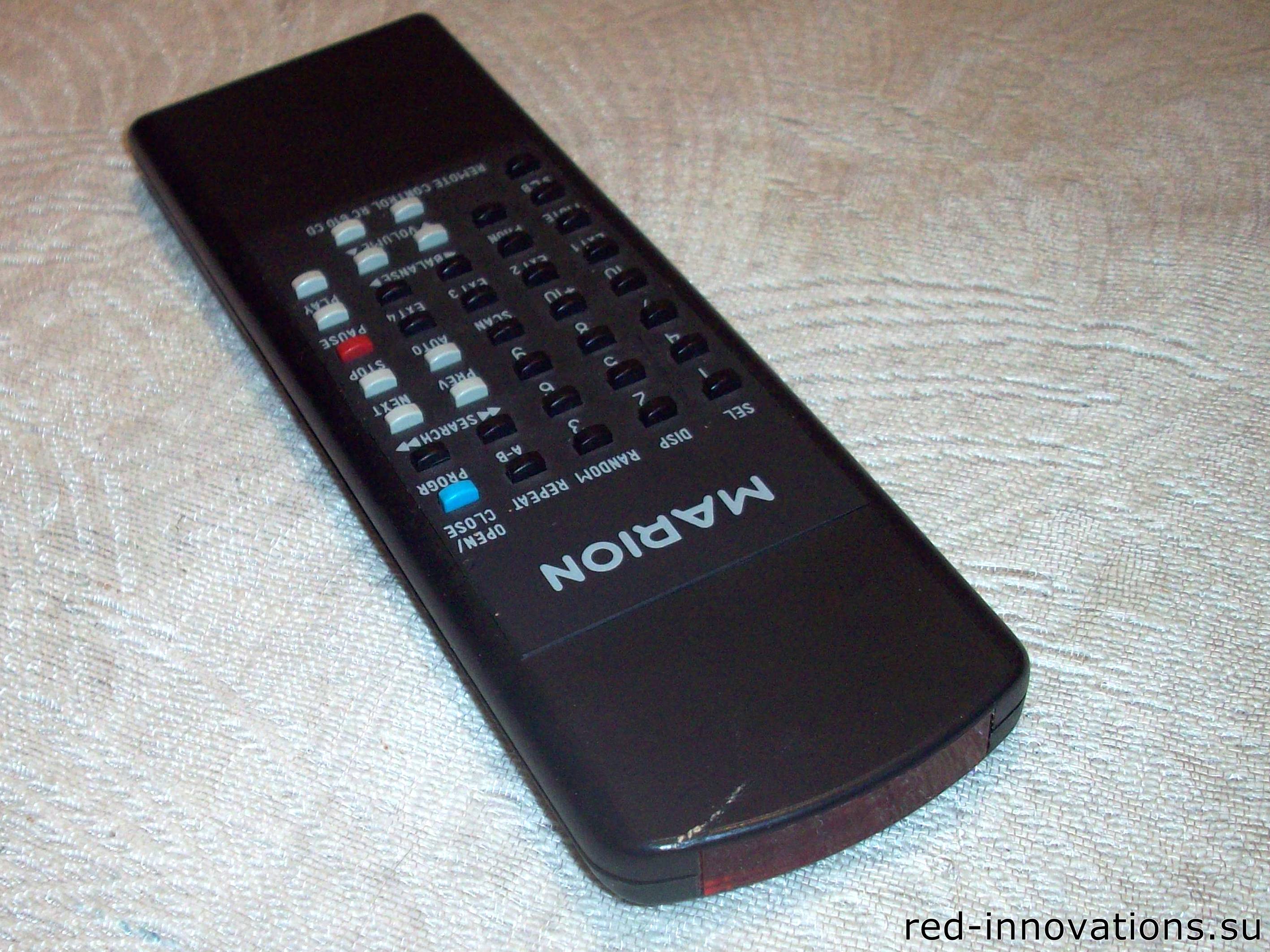

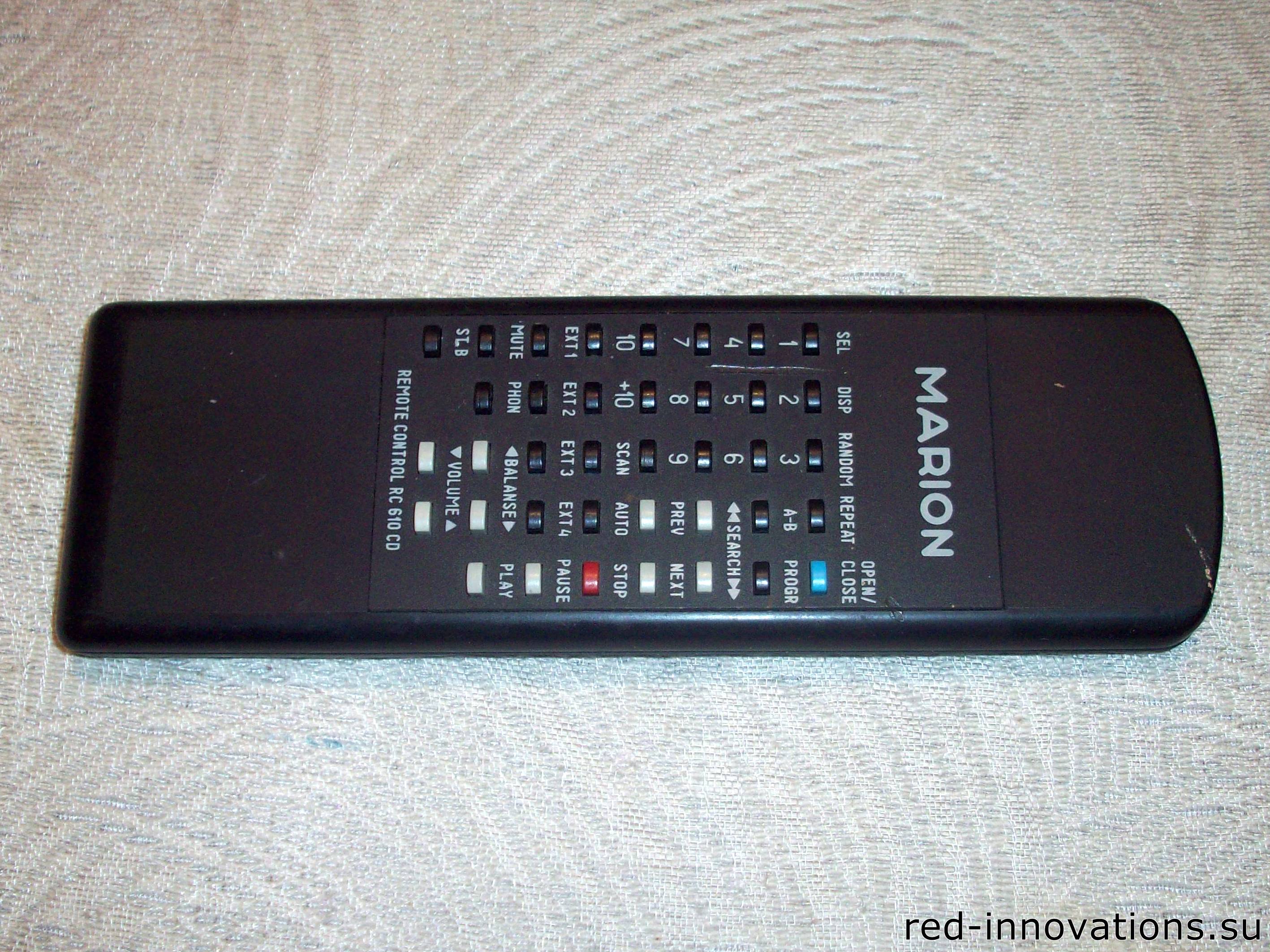

Пульт

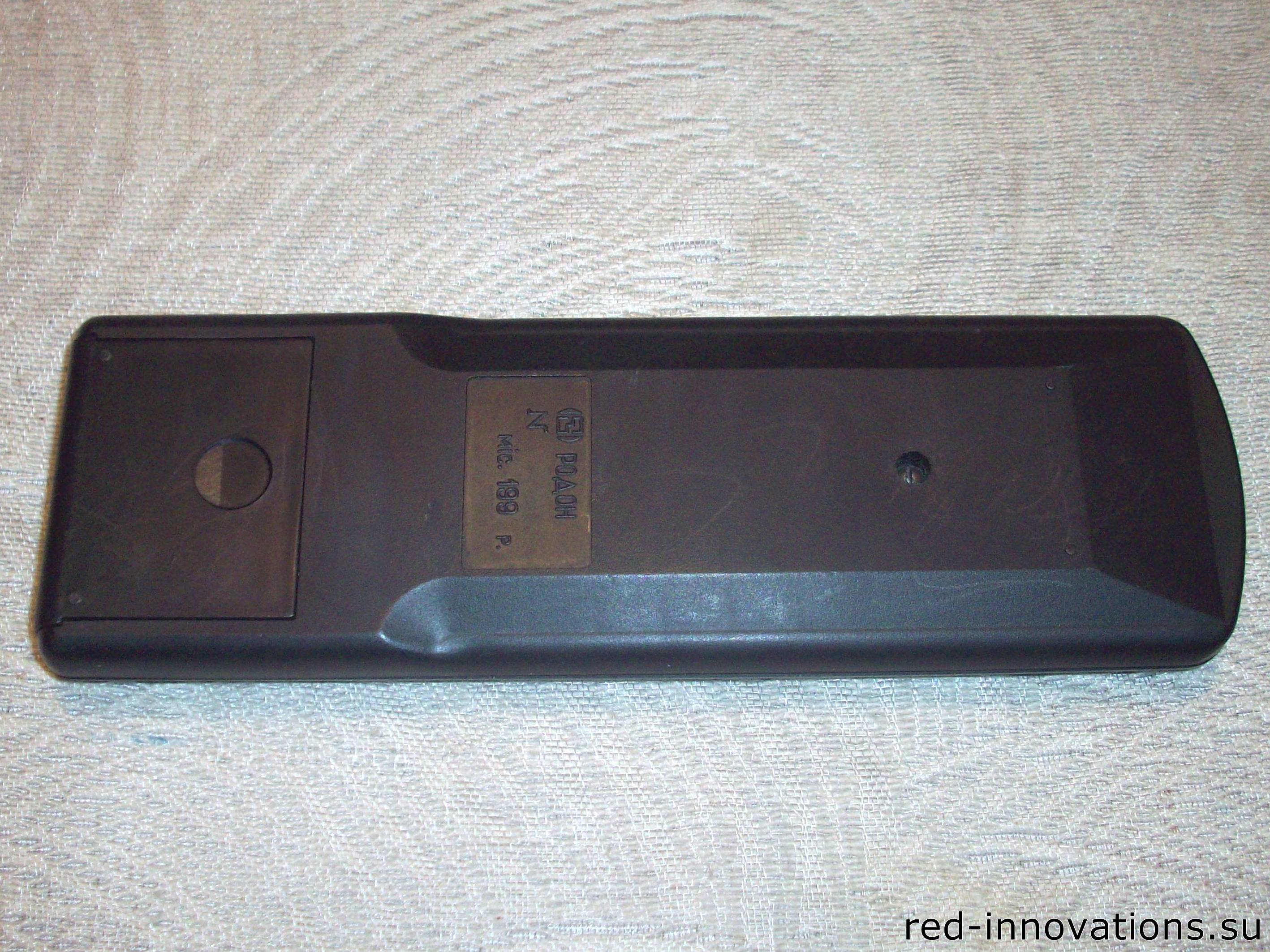

Пульт

Пульт

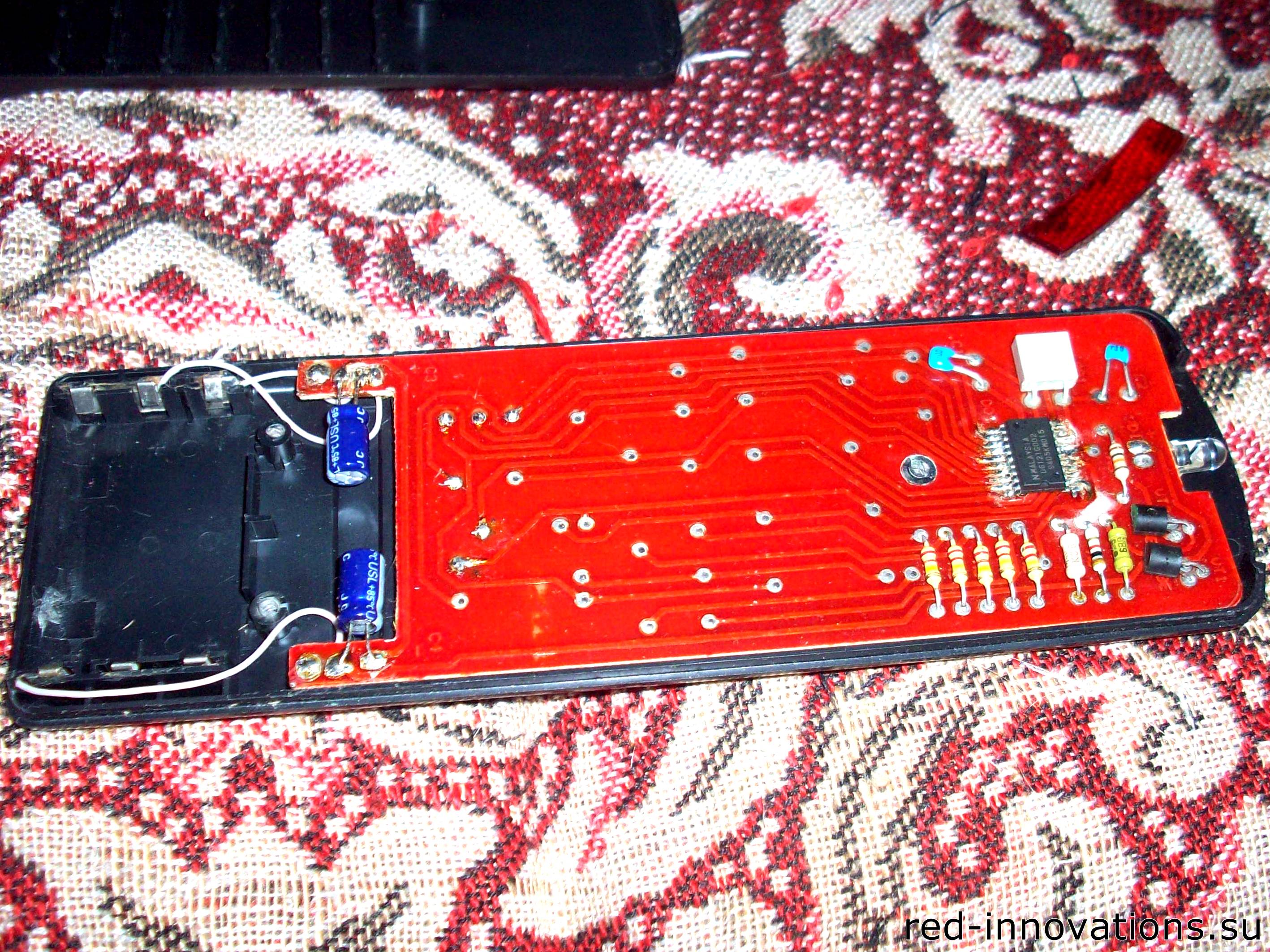

Плата пульта

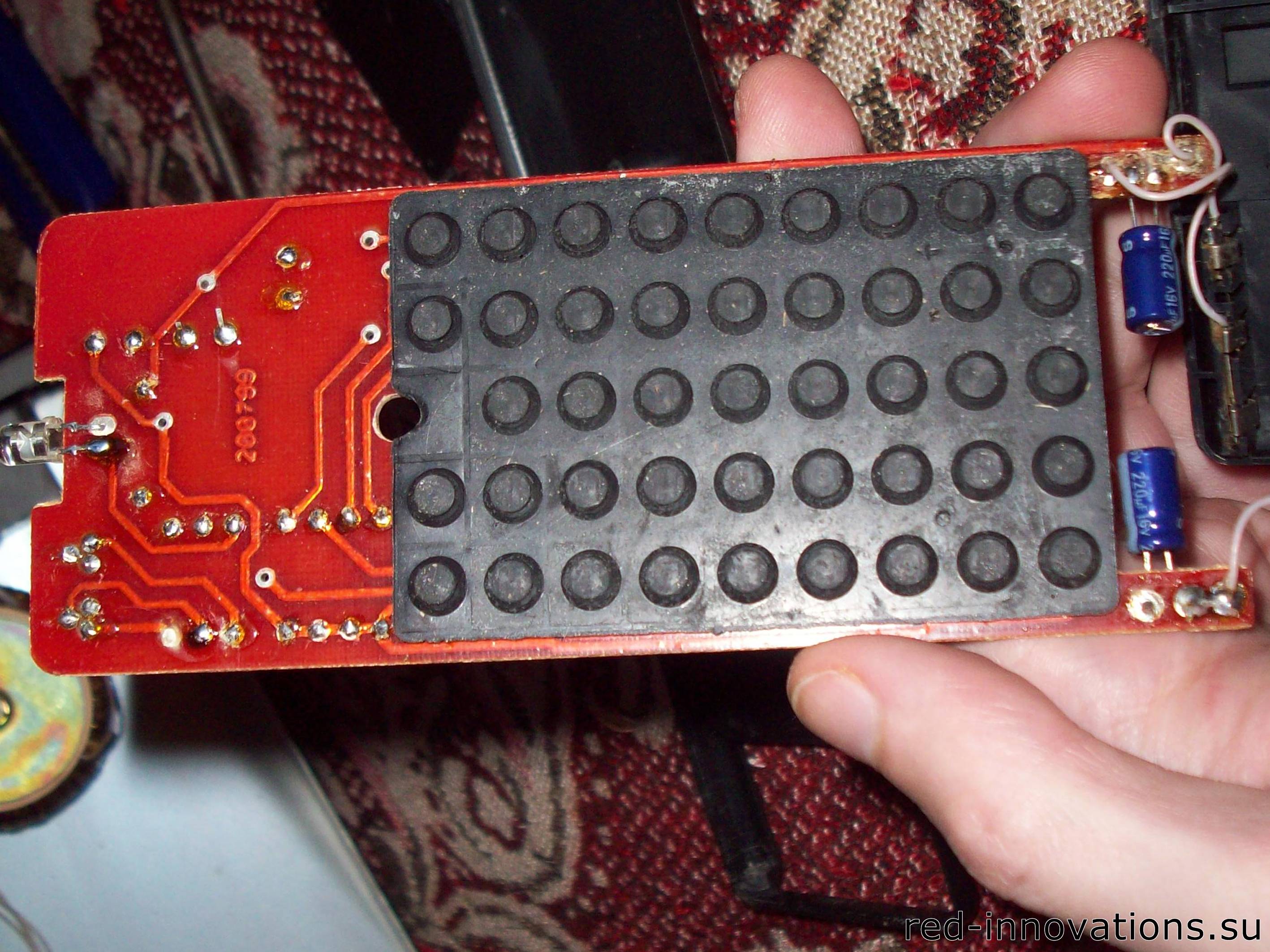

Плата пульта
