Цветной кассетный видеомагнитофон "Электроника ВМЦ-16"

Н
А
В
Е
Р
Х

"Электроника ВМЦ-16" является модернизированной версией наиболее массового советского видеомагнитофона "Электроники ВМ-12". Отличия от базовой версии заключаются в расширенном функционале и улучшенных характеристиках воспроизведения. Добавлены опции автоматического включения режима воспроизведения сразу после загрузки кассеты, автоматической перемотки кассеты на начало по окончании магнитной ленты, возможность переключения режимов записи, воспроизведения, перемотки без использовании кнопки "стоп" в качестве промежуточной. Максимальный относительный уровень помех в канале записи/воспроизведения звука и в канале яркости снижен с -38 дБ до -40 дБ. Минимальное эффективное напряжение звукового сигнала на нагрузке 10 кОм увеличено с 0,1 до 0,2 В. Остальные параметры соответствуют модели ВМ-12.

Видеомагнитофон был выпущен несколькими небольшими партиями в начале 1990-ых годов воронежским НПО "Видеофон". Другие заводы, выпускавшие "Электронику ВМ-12", также были готовы поставить улучшенную модель на конвейер, для чего было освоено производство заново разведённой платы БВЗ, на которой появилось место для схемы подавления помех. Однако возросшая стоимость аппарата свела на нет плюсы от модернизации, и вскоре производство было прекращено. Примечателен факт, что ВМЦ-16 выпустили значительно меньше, чем было напечатано для них руководств по эксплуатации. Не нашедшие применения руководства поставлялись в итоге с классическими ВМ-12, для чего в них вклеивался листок с описанием несоотсветствий между моделями. В самих ВМ-12, произведённых после 1989-ого года, на плате БВЗ можно наблюдать место с нераспаянными деталями фильтра помех.

Ниже размещены фотографии "Электроники ВМЦ-16", выпущенной в мае 1992 года. Восстановление ожидается.

Электроника ВМЦ 16 - Руководство по эксплуатации (прислал Егор Лосев)

Электроника ВМЦ 16 - Инструкция по настройке (прислал Егор Лосев)

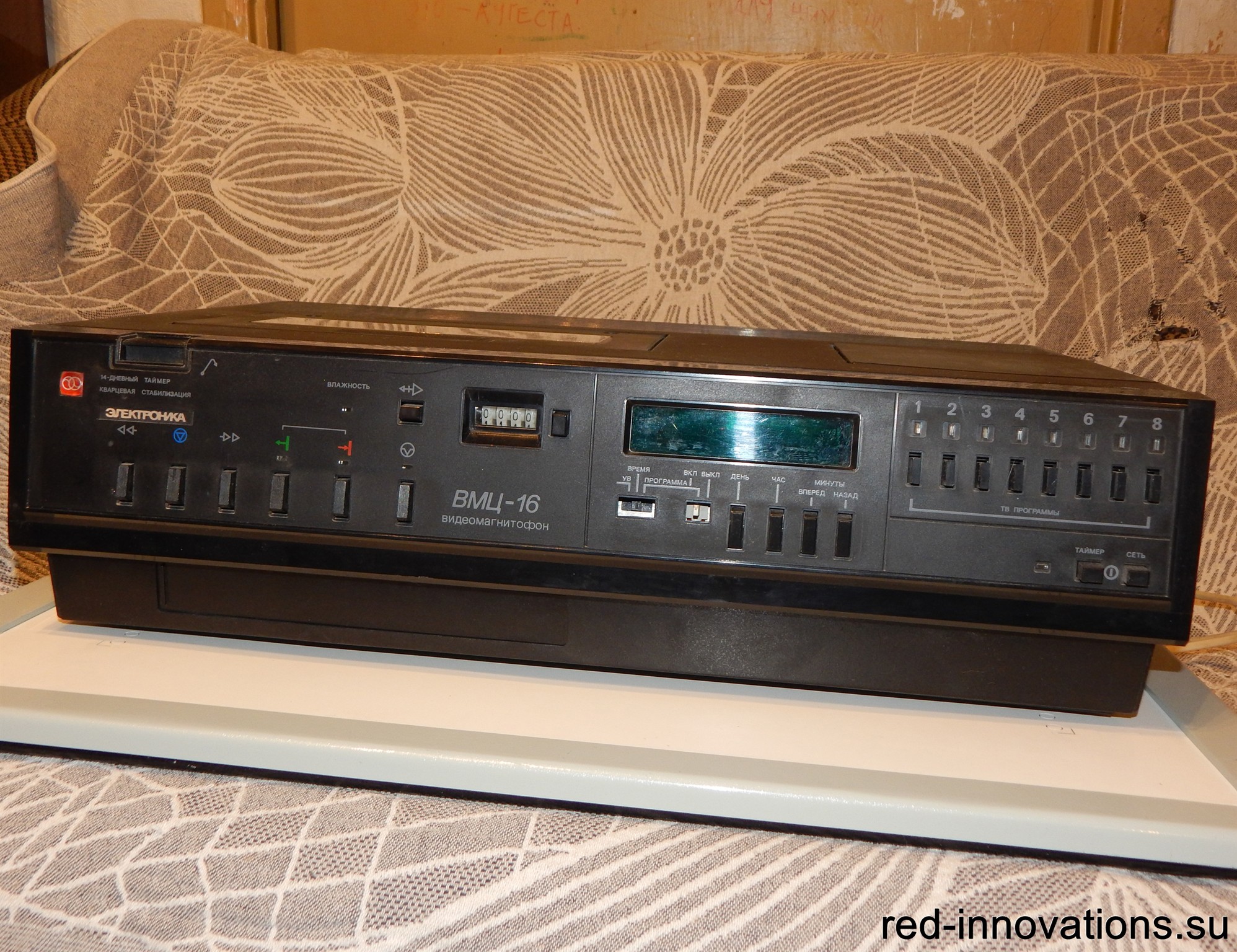

Вид спереди

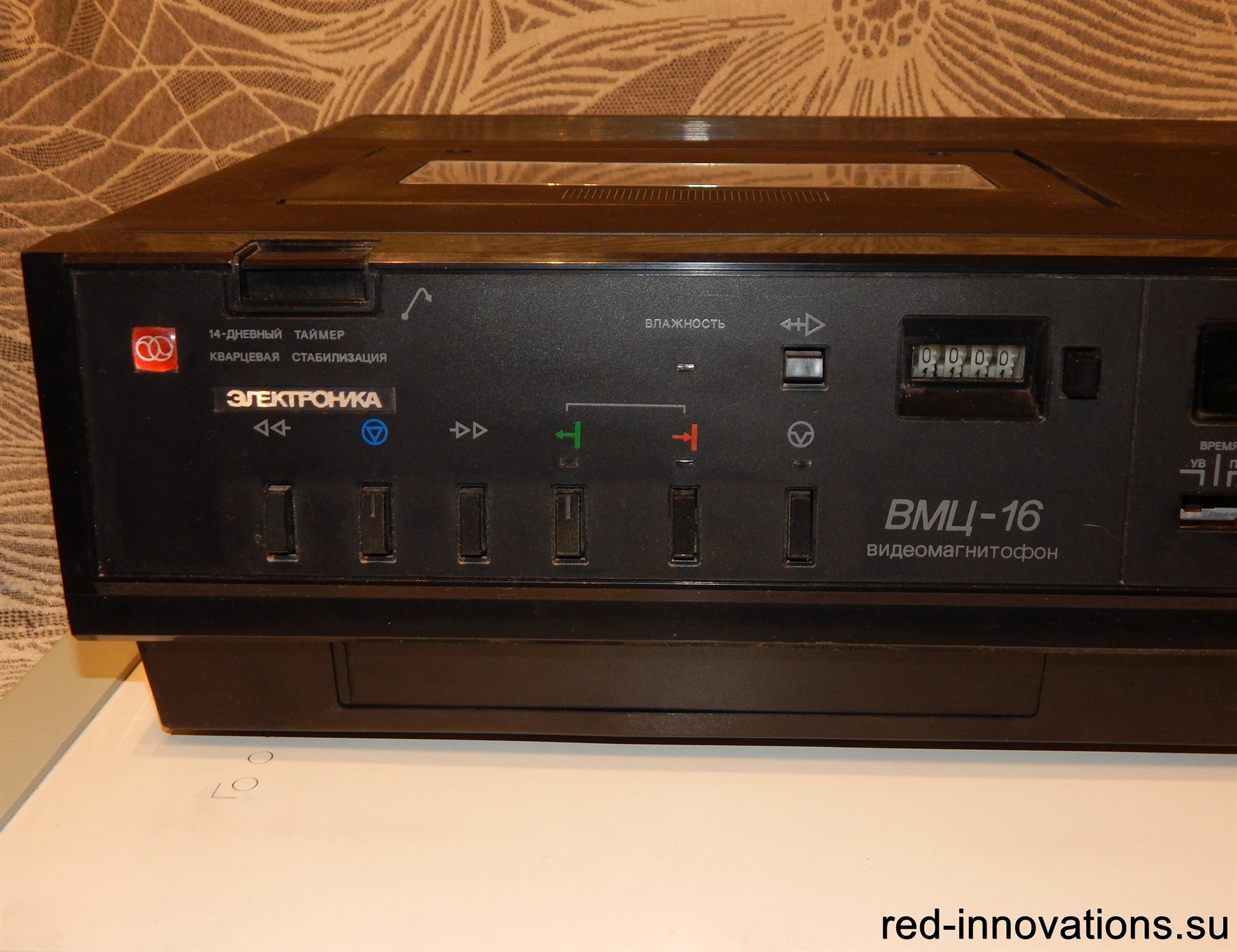

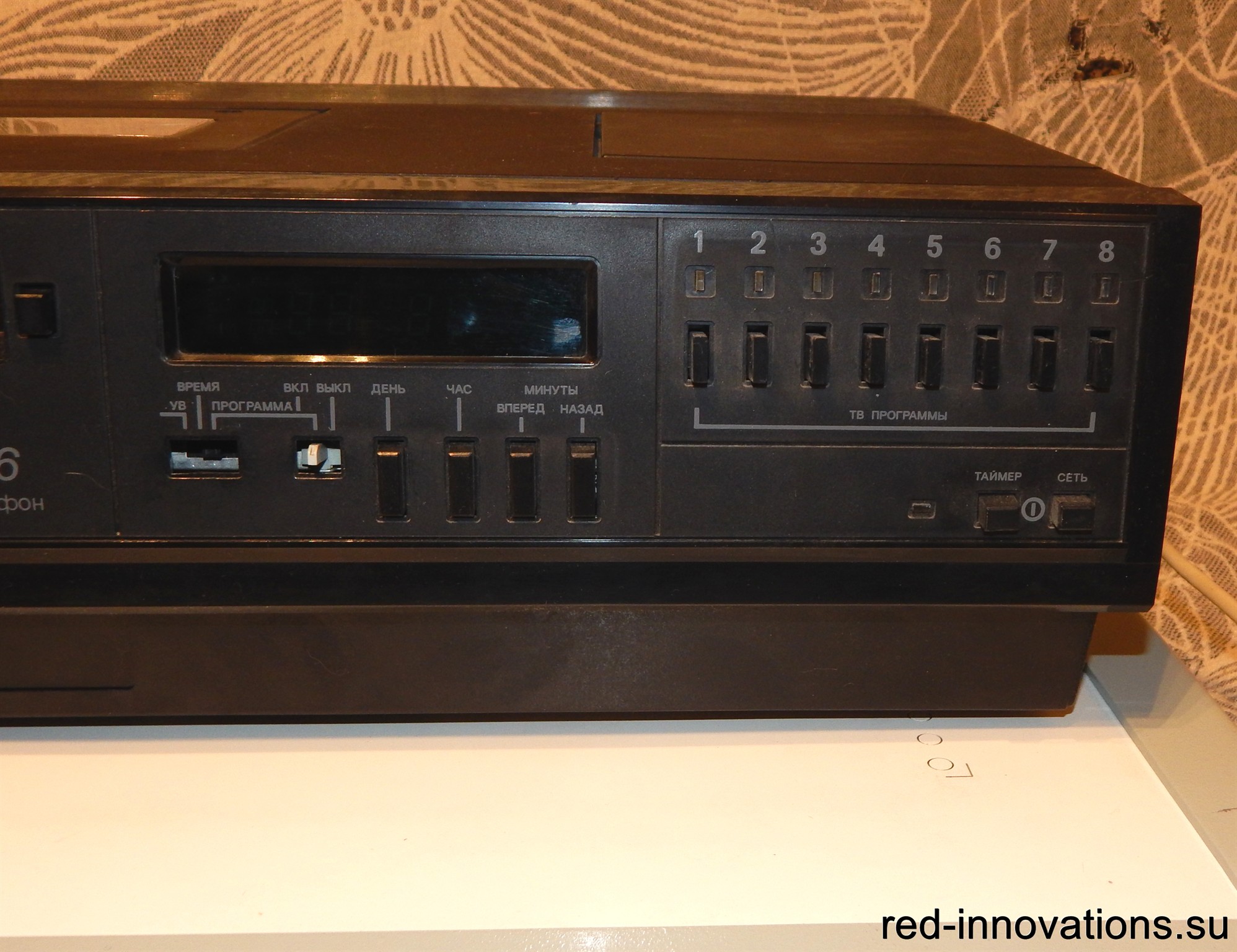

Передняя панель

Передняя панель

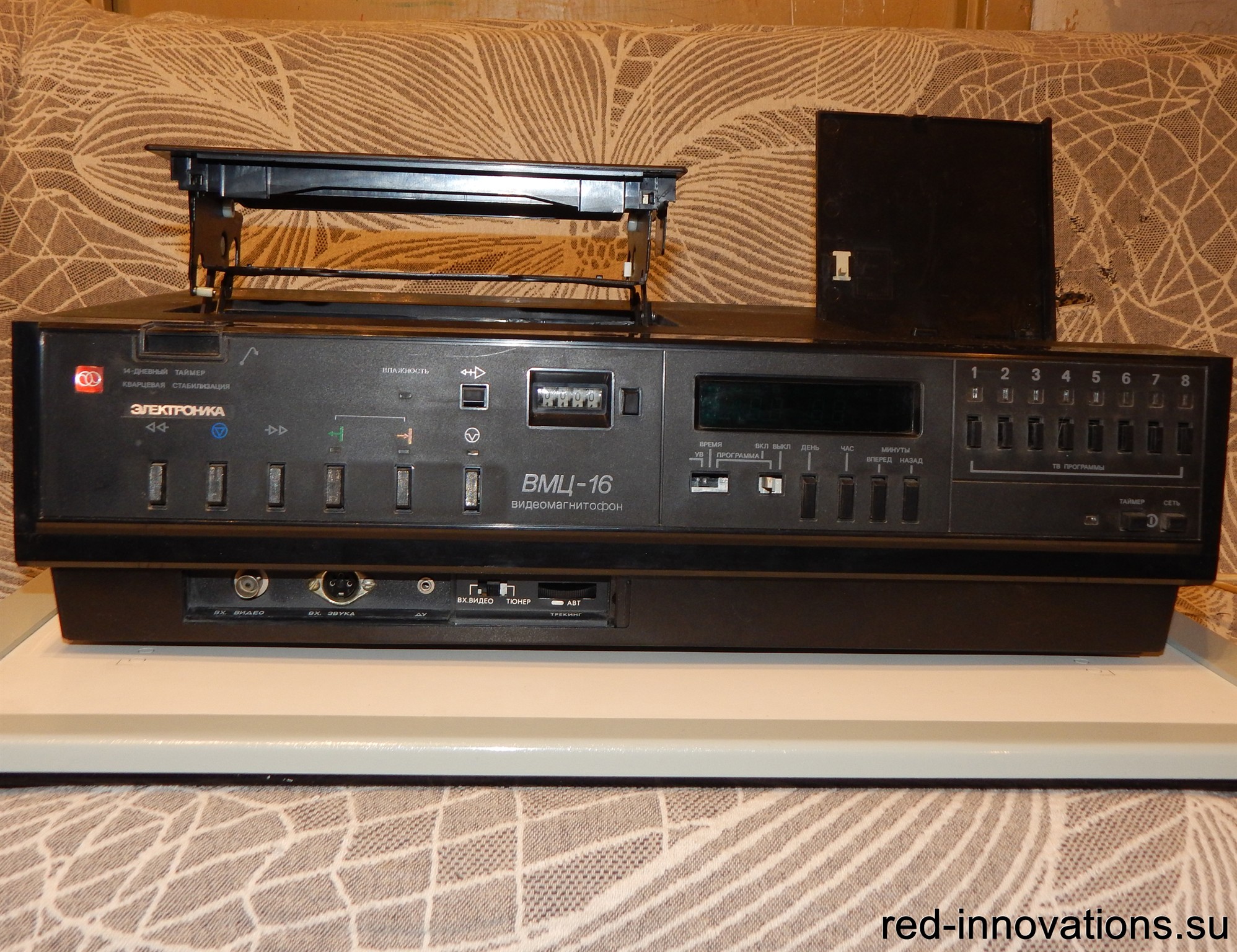

Вид спереди с открытыми крышками

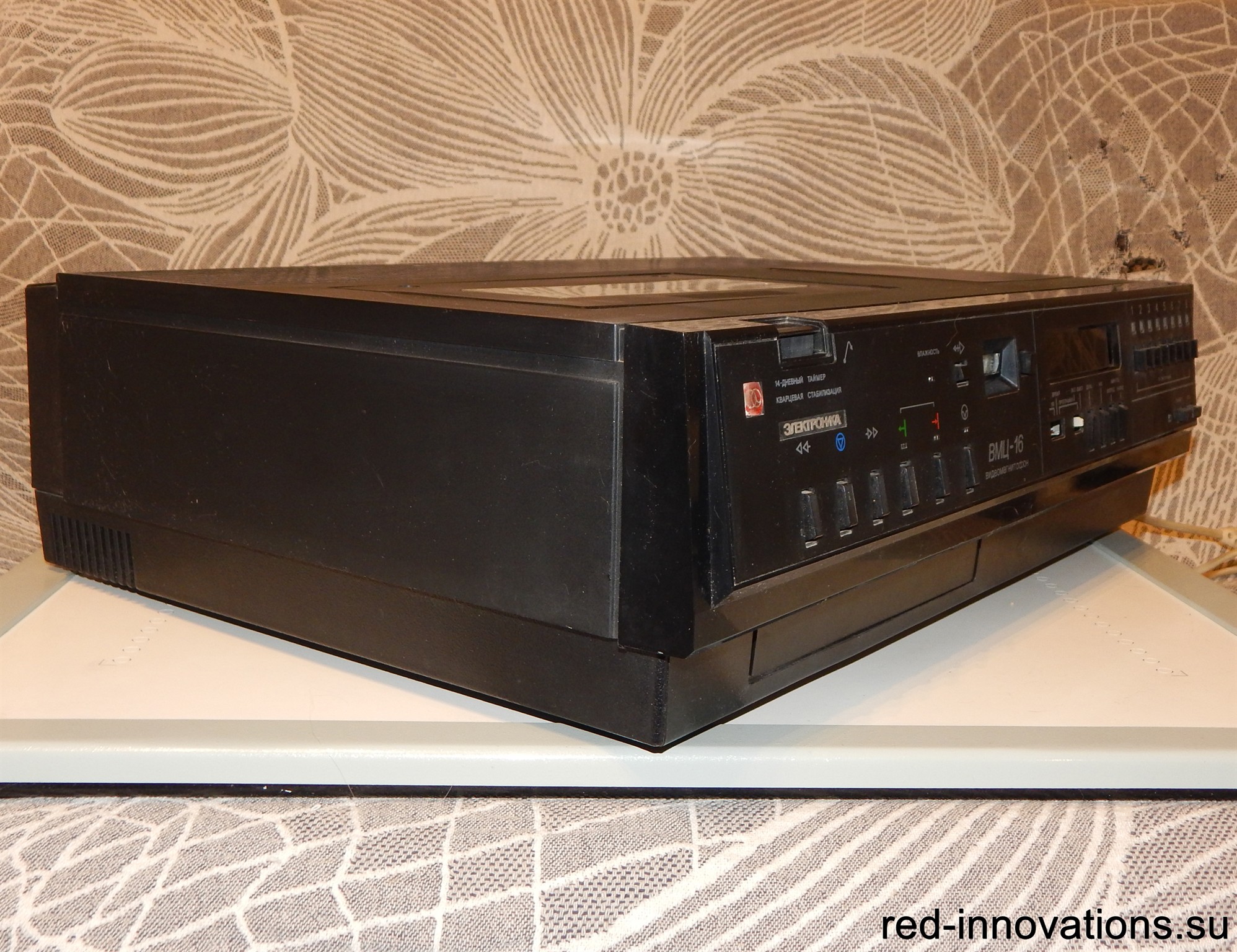

Вид сбоку

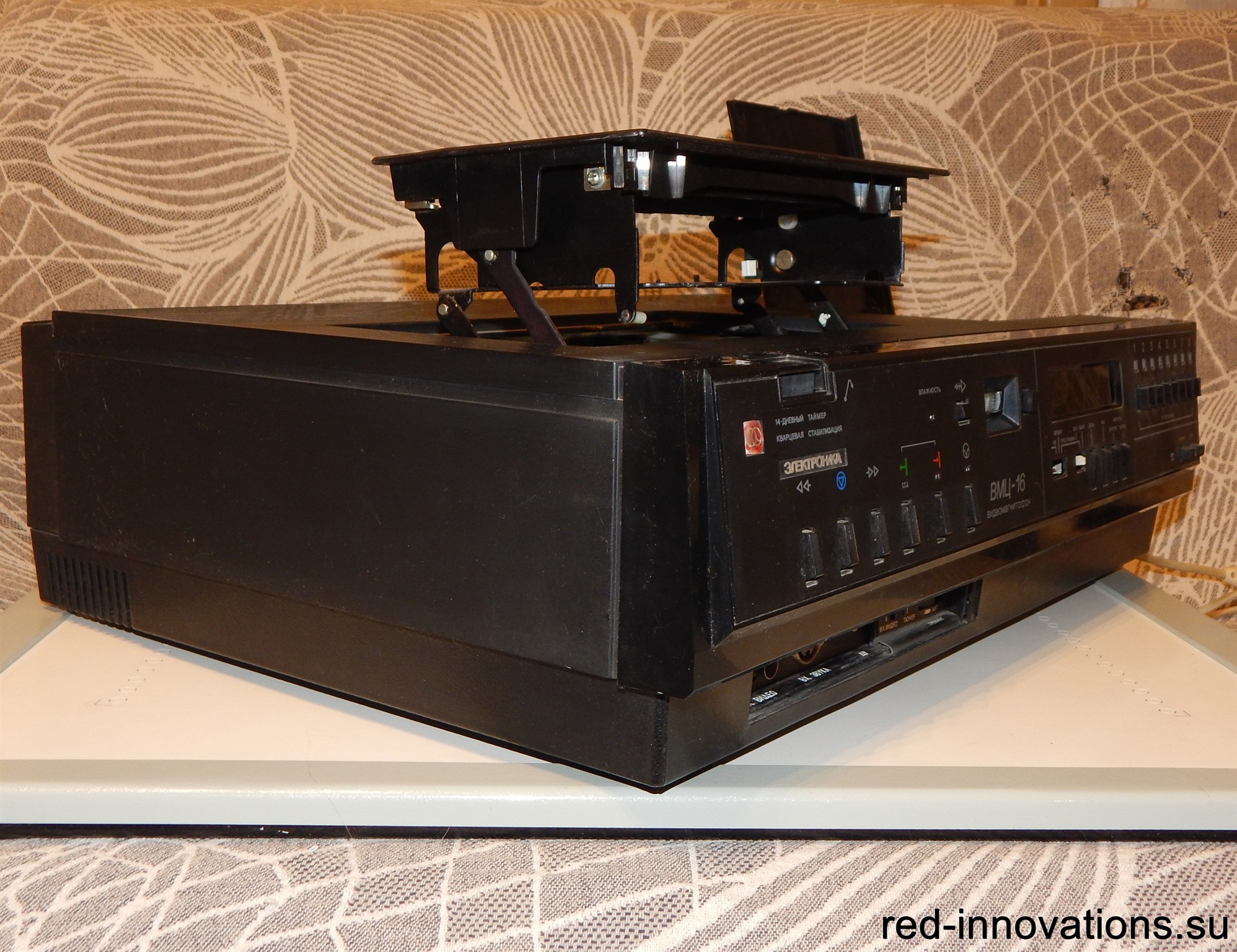

Вид сбоку с открытыми крышками

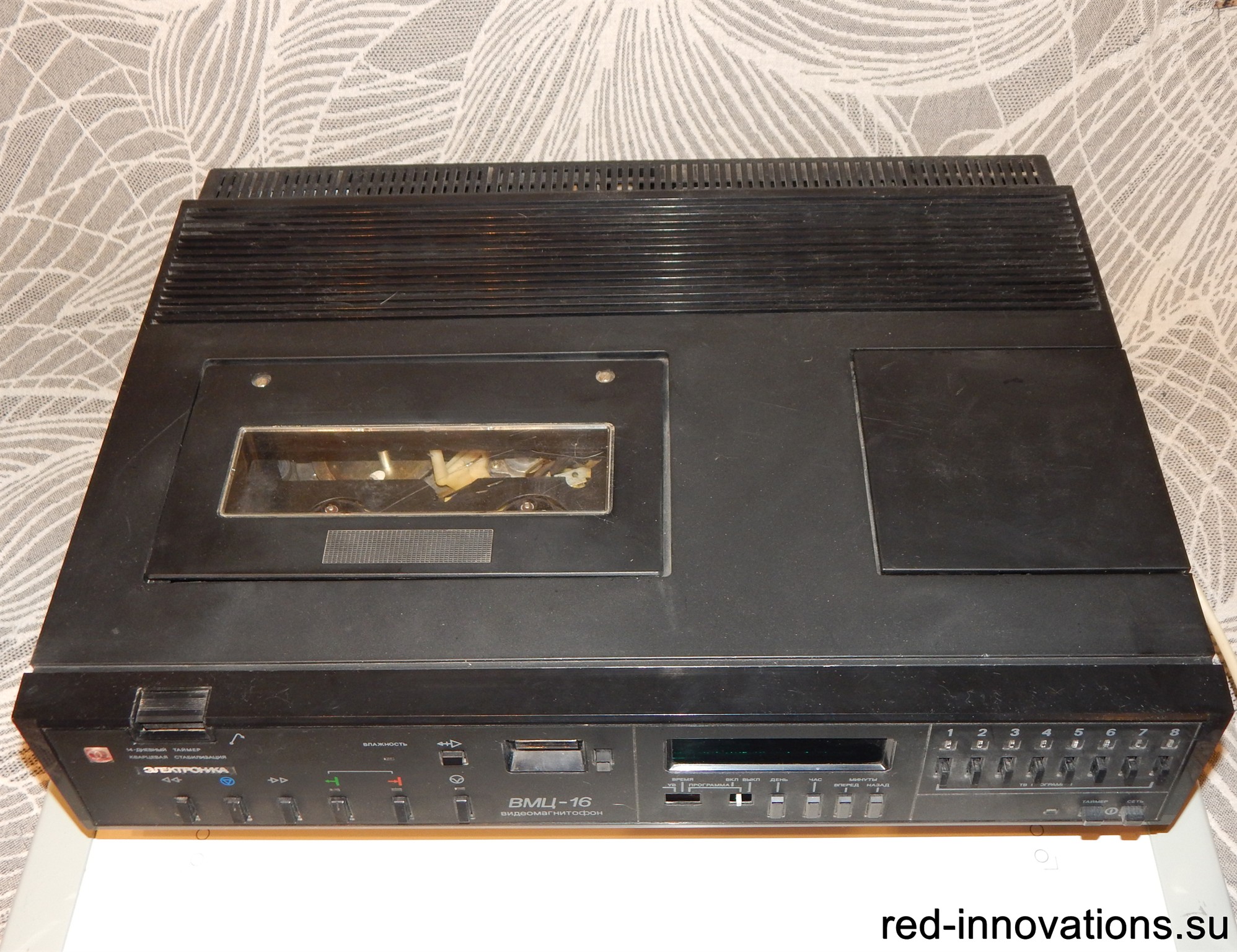

Вид сверху

Вид сверху

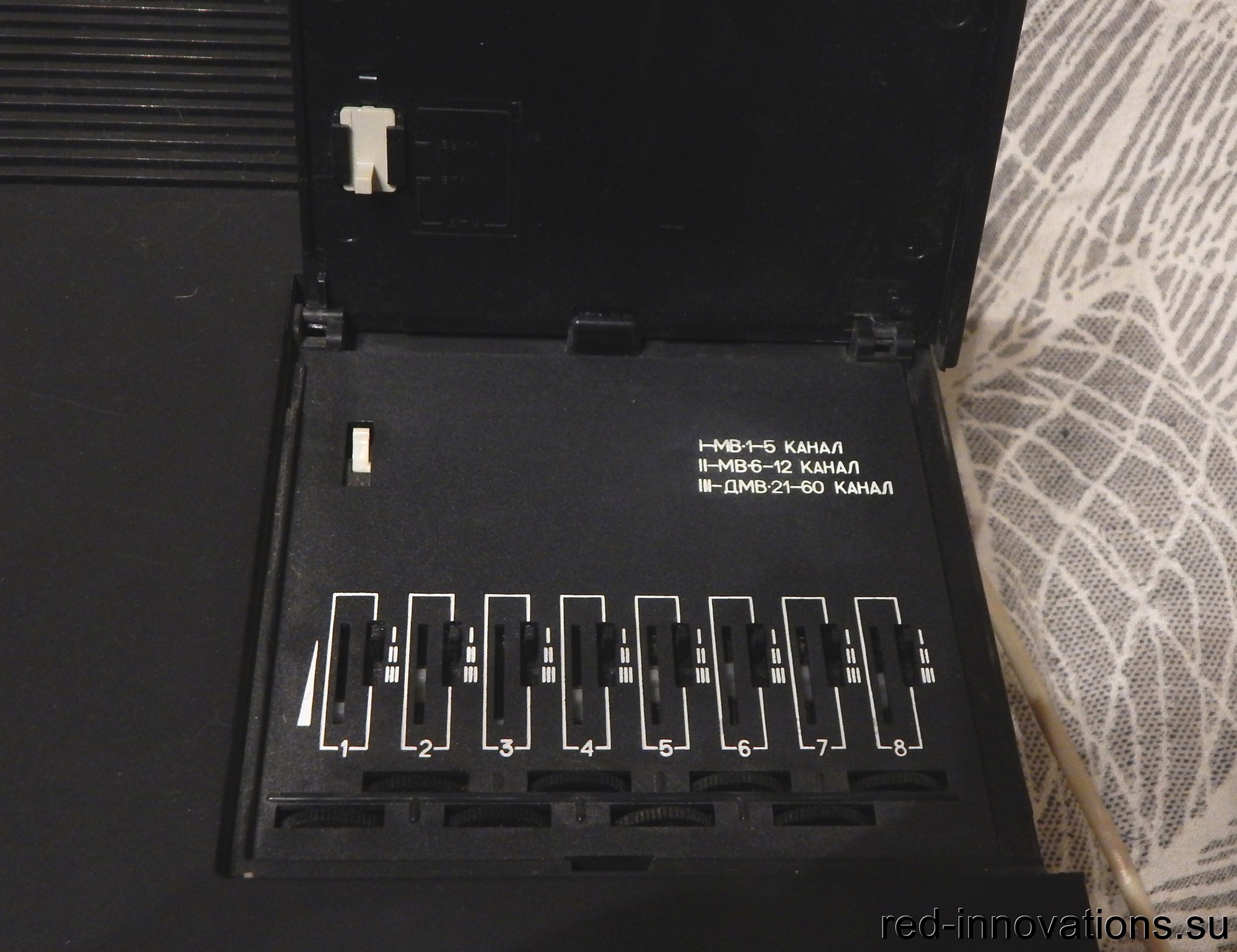

Органы настройки ТВ-каналов

Вид сзади

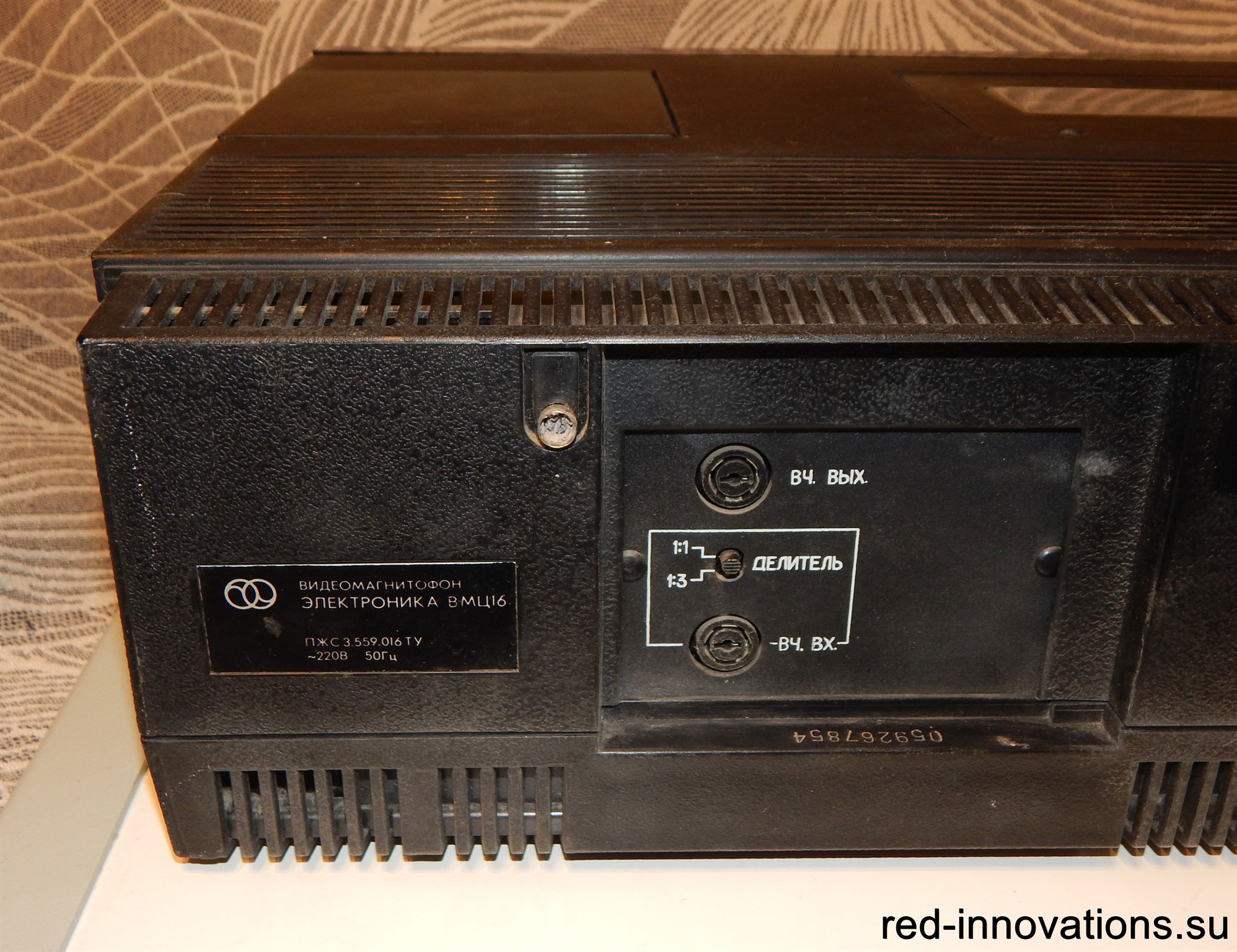

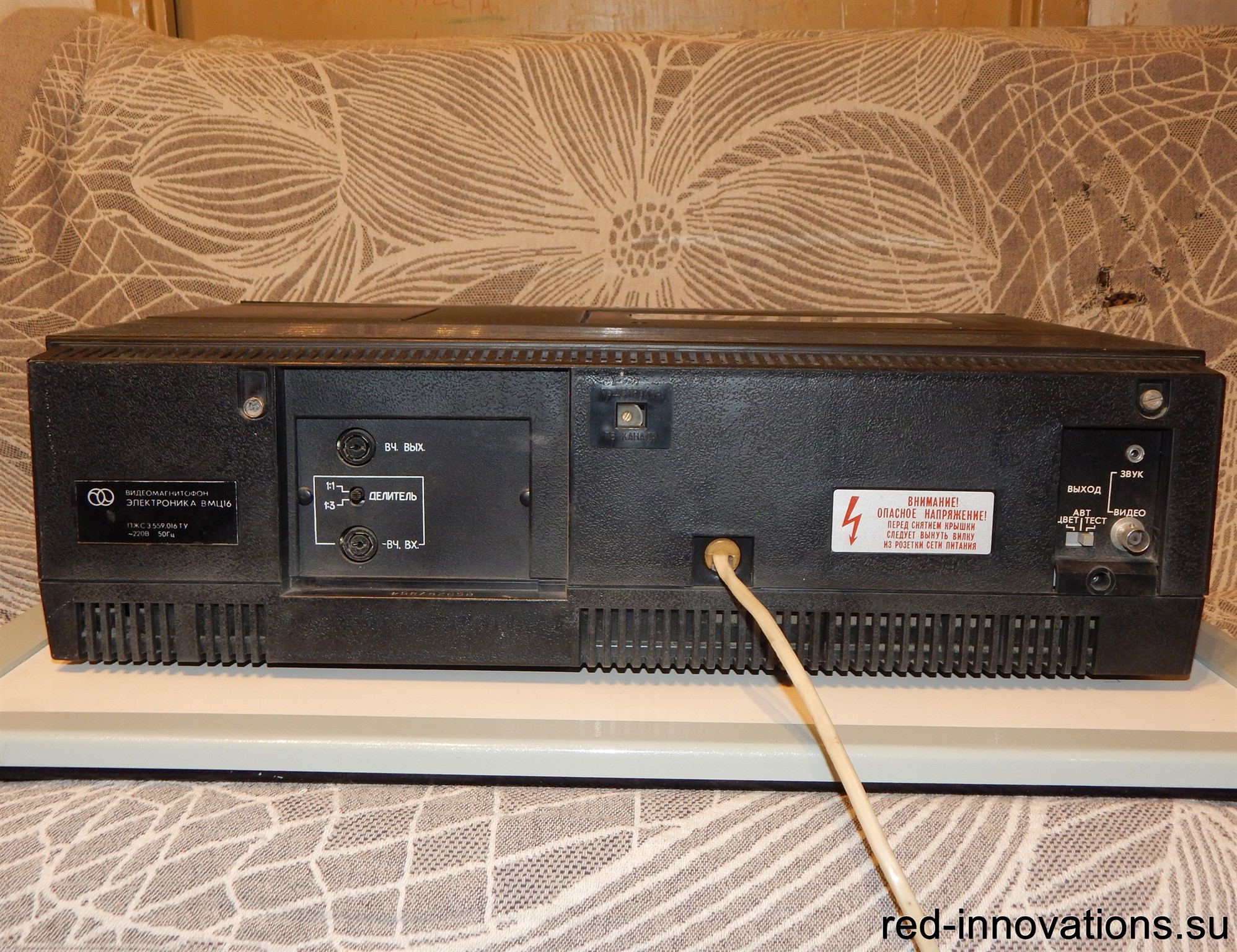

Задняя стенка

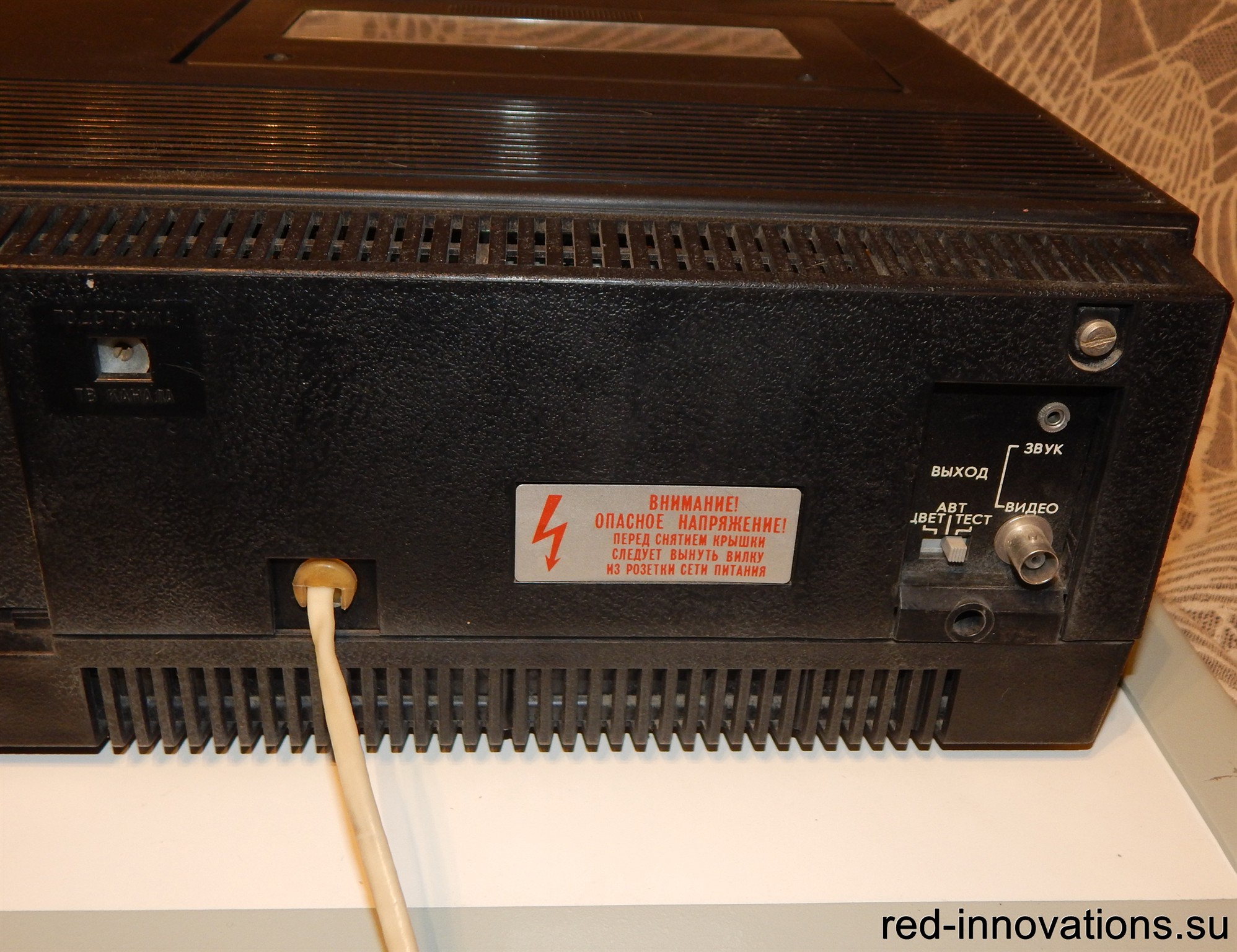

Задняя стенка

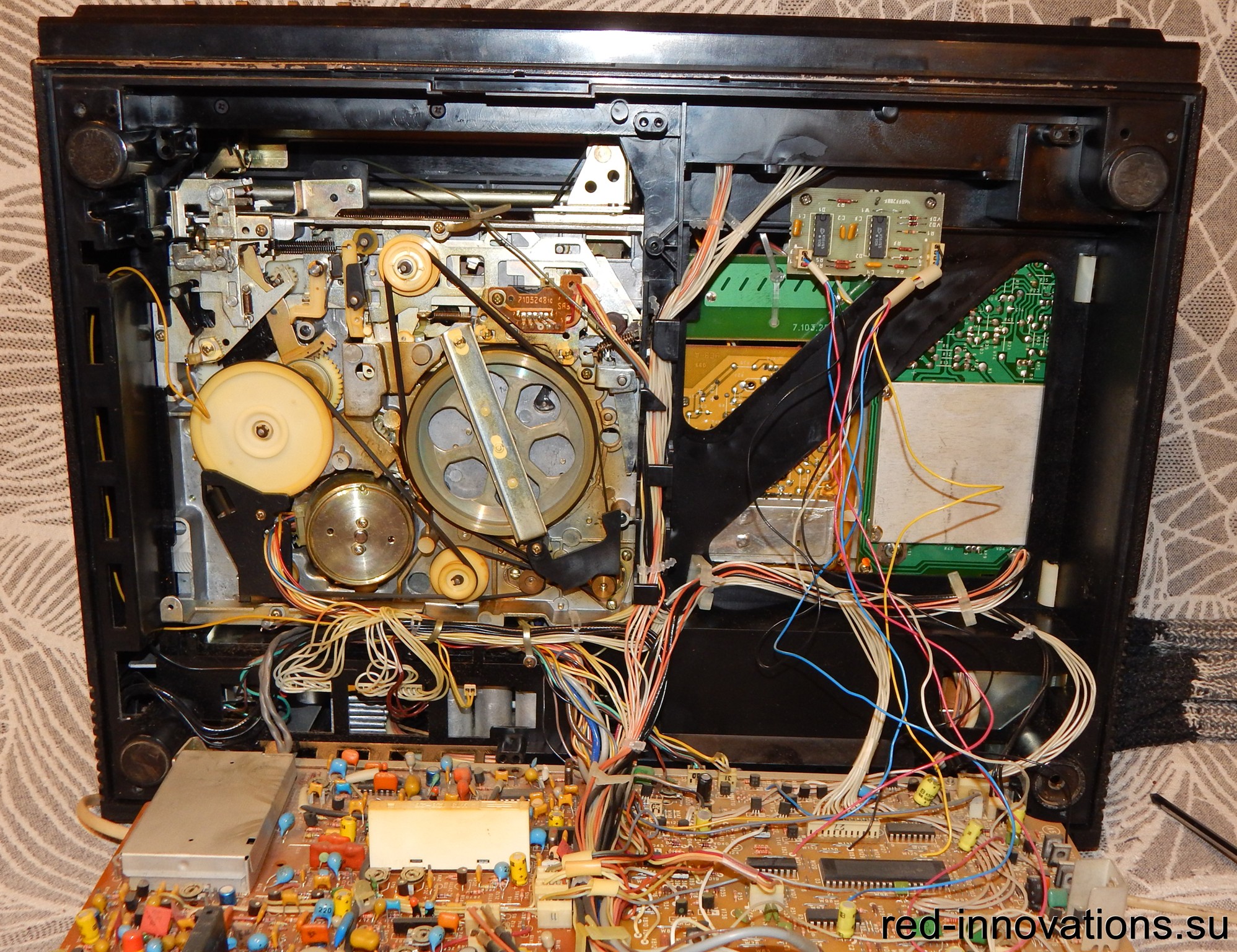

Шасси с откинутыми платами

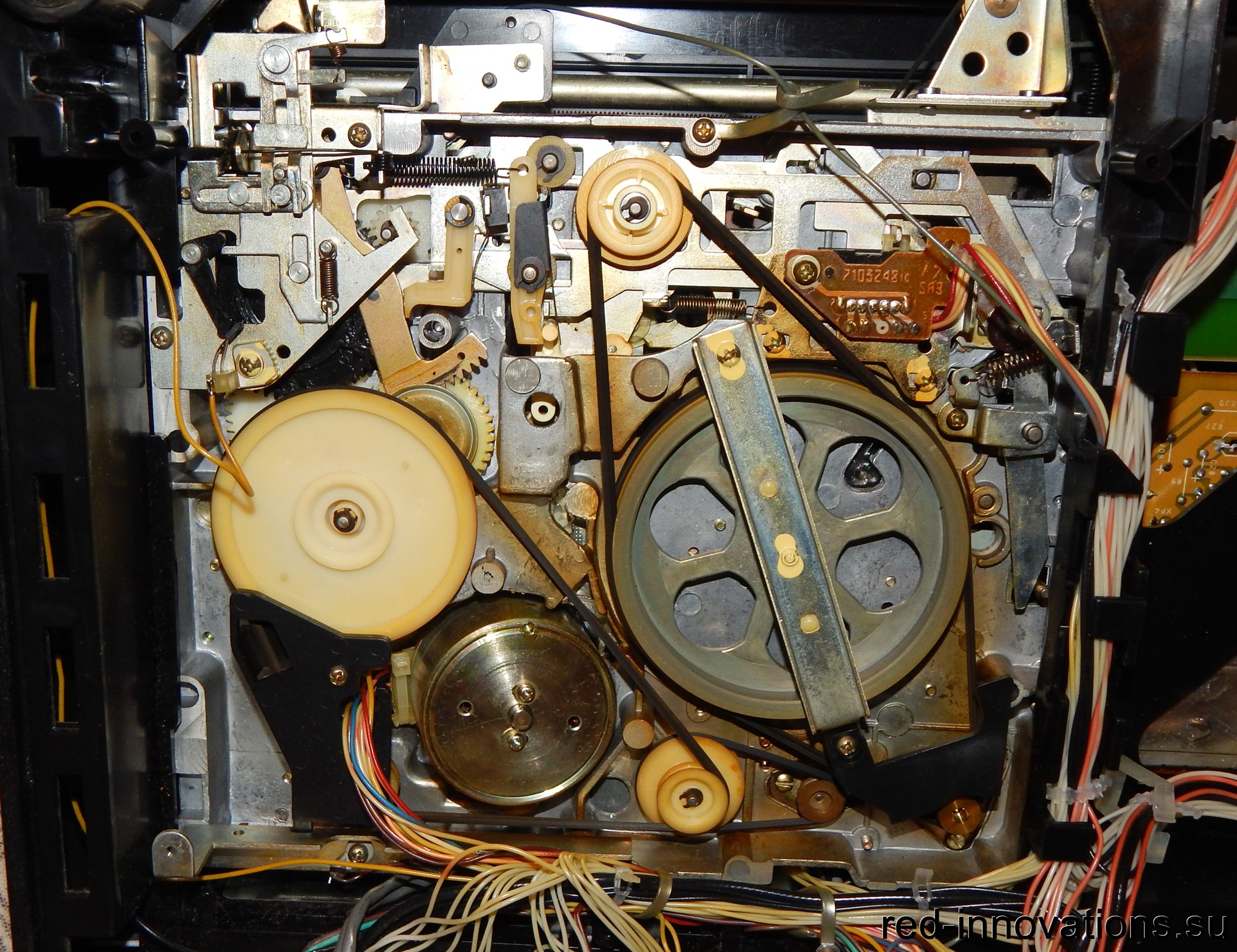

Лентопротяжный механизм

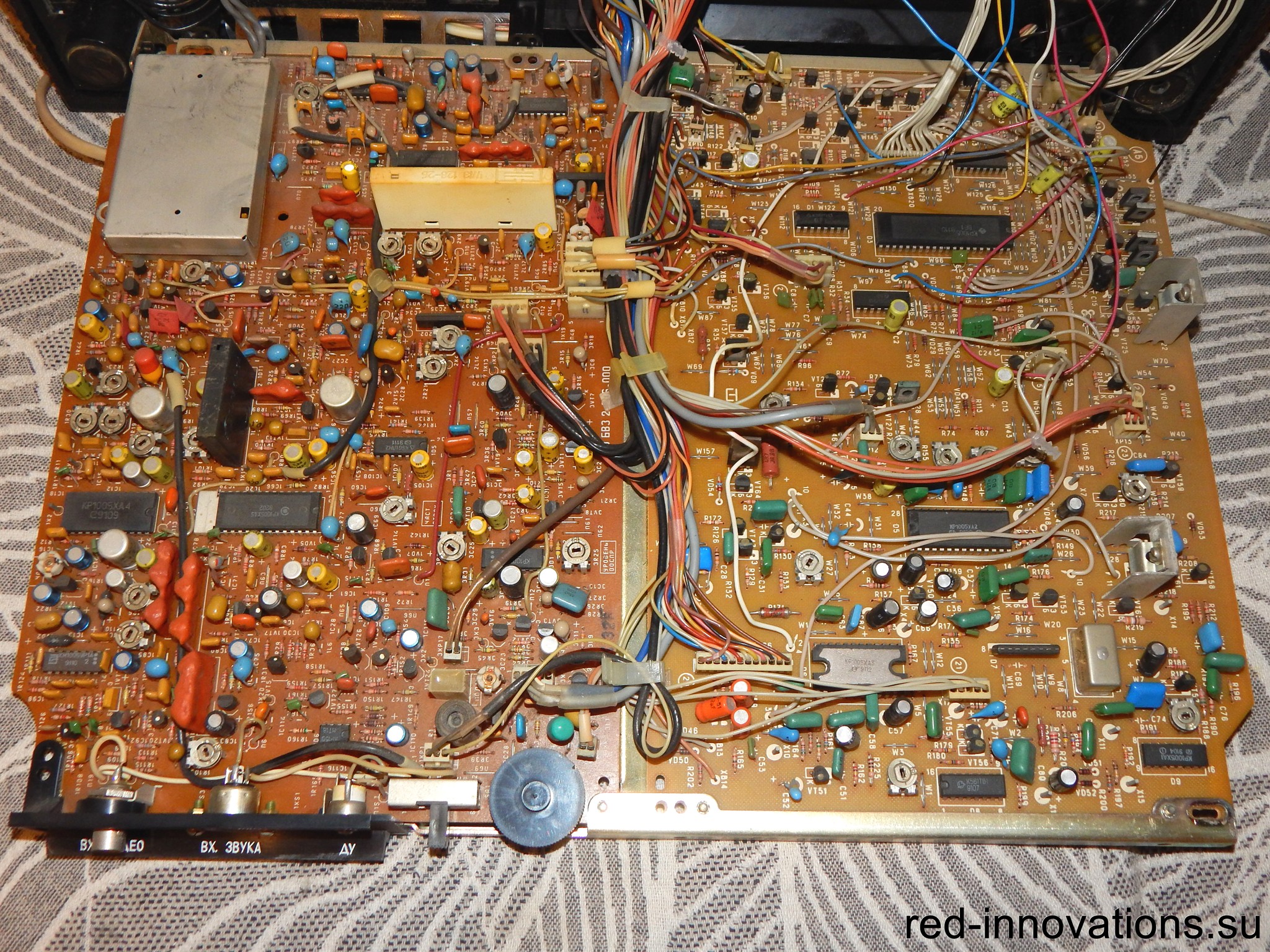

Откинутые платы

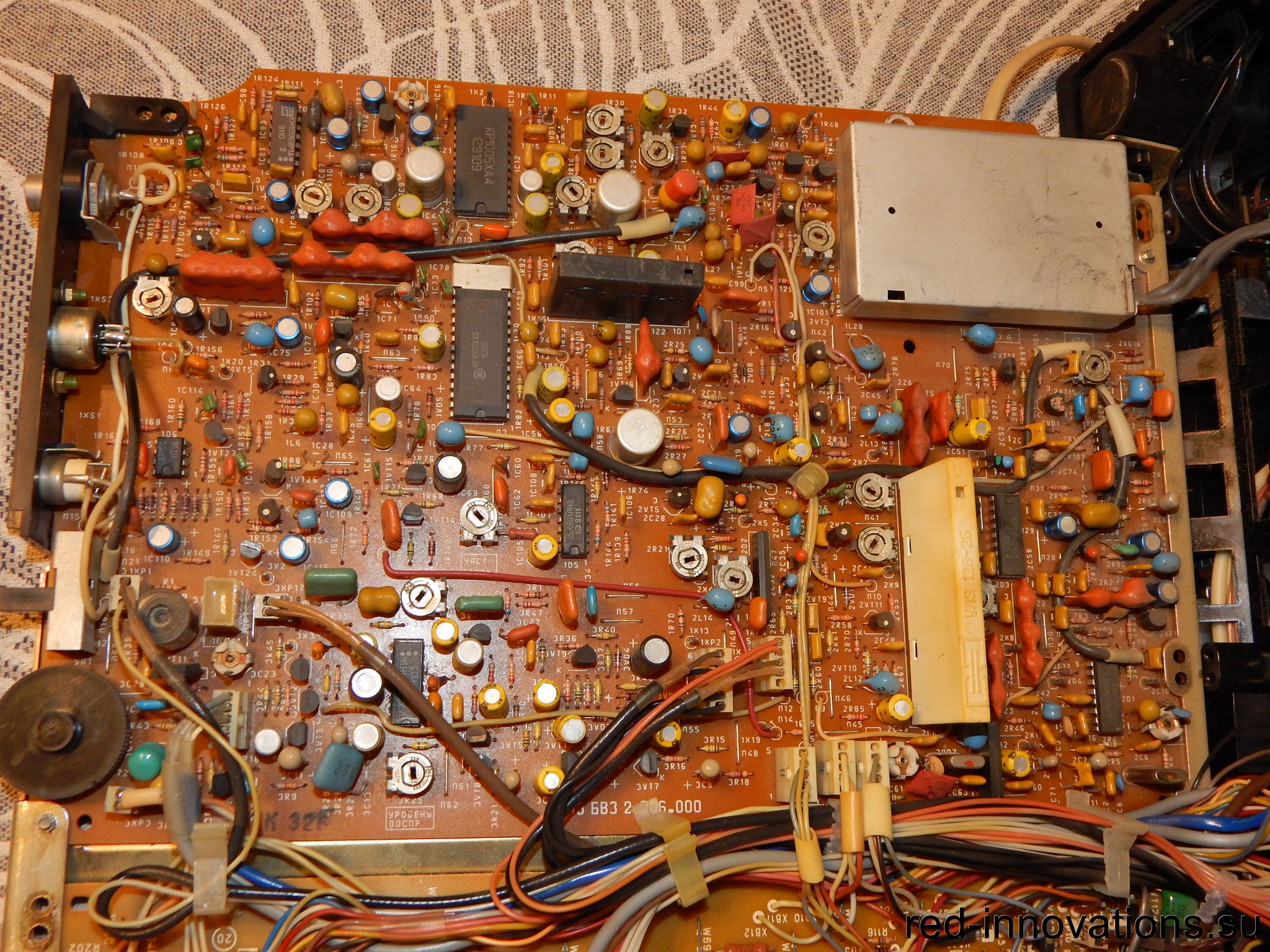

Блок воспроизведения-записи

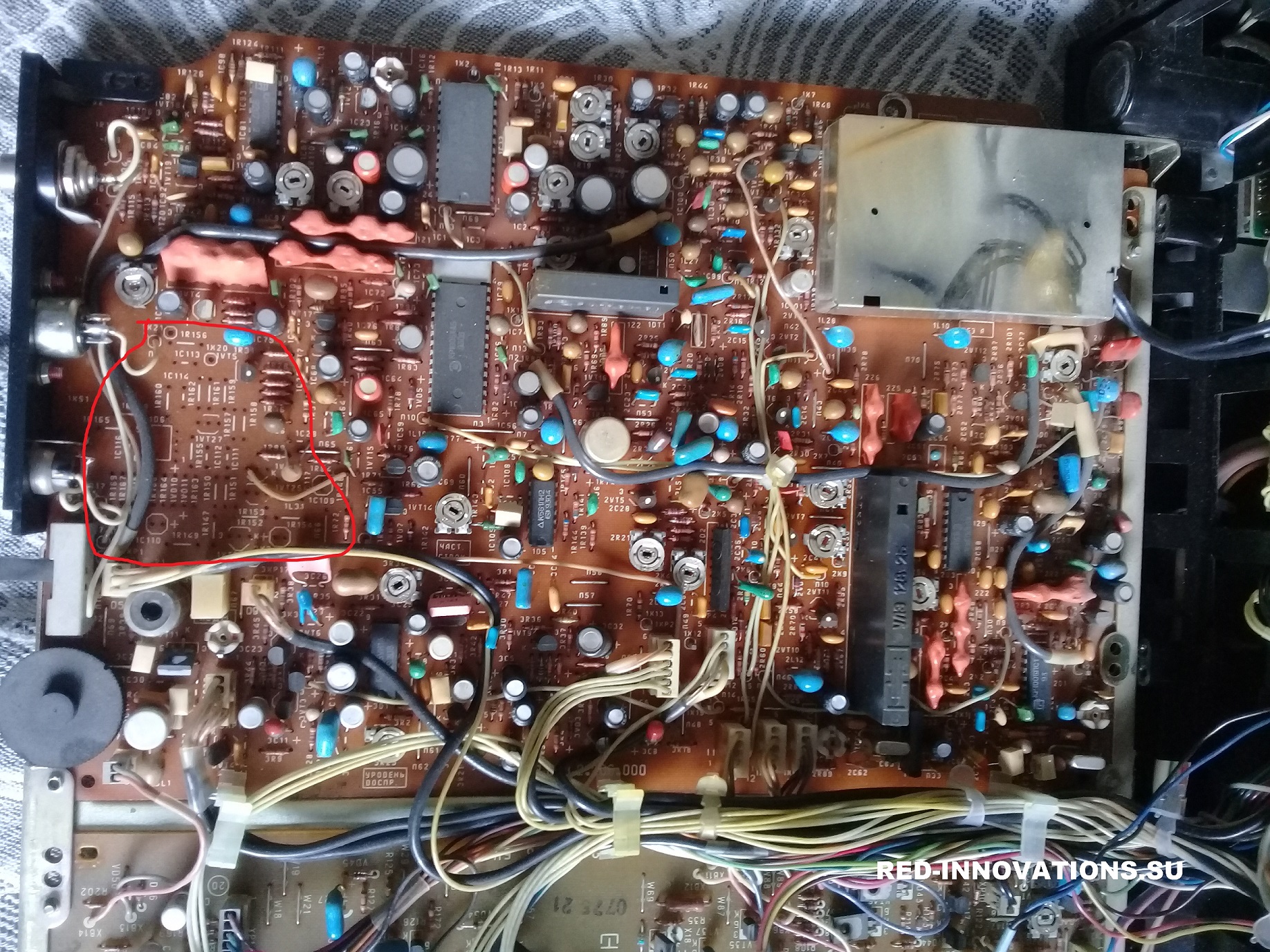

Для сравнения - плата БВЗ из ВМ-12 поздних лет выпуска, с нераспаянной схемой фильтра

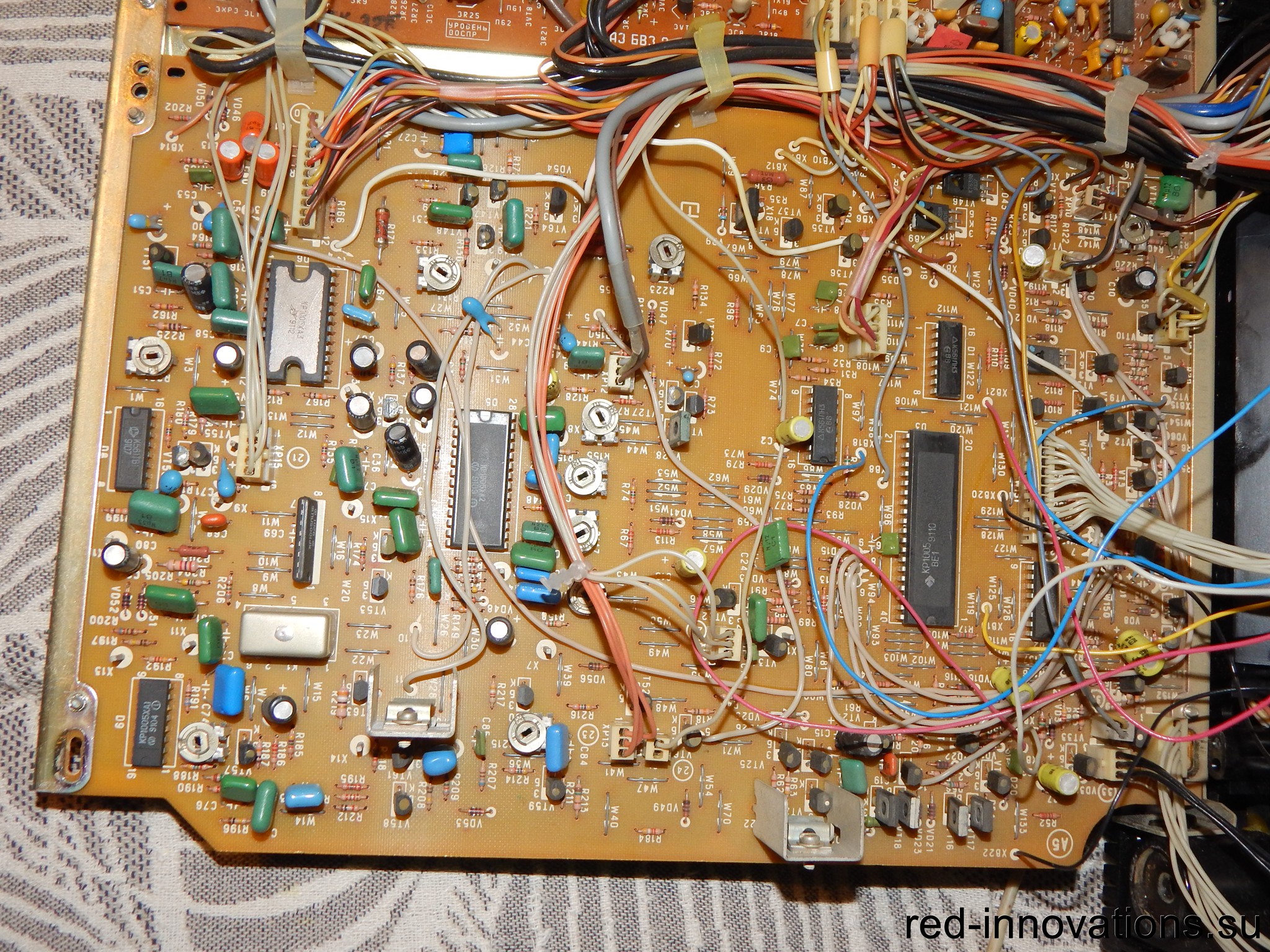

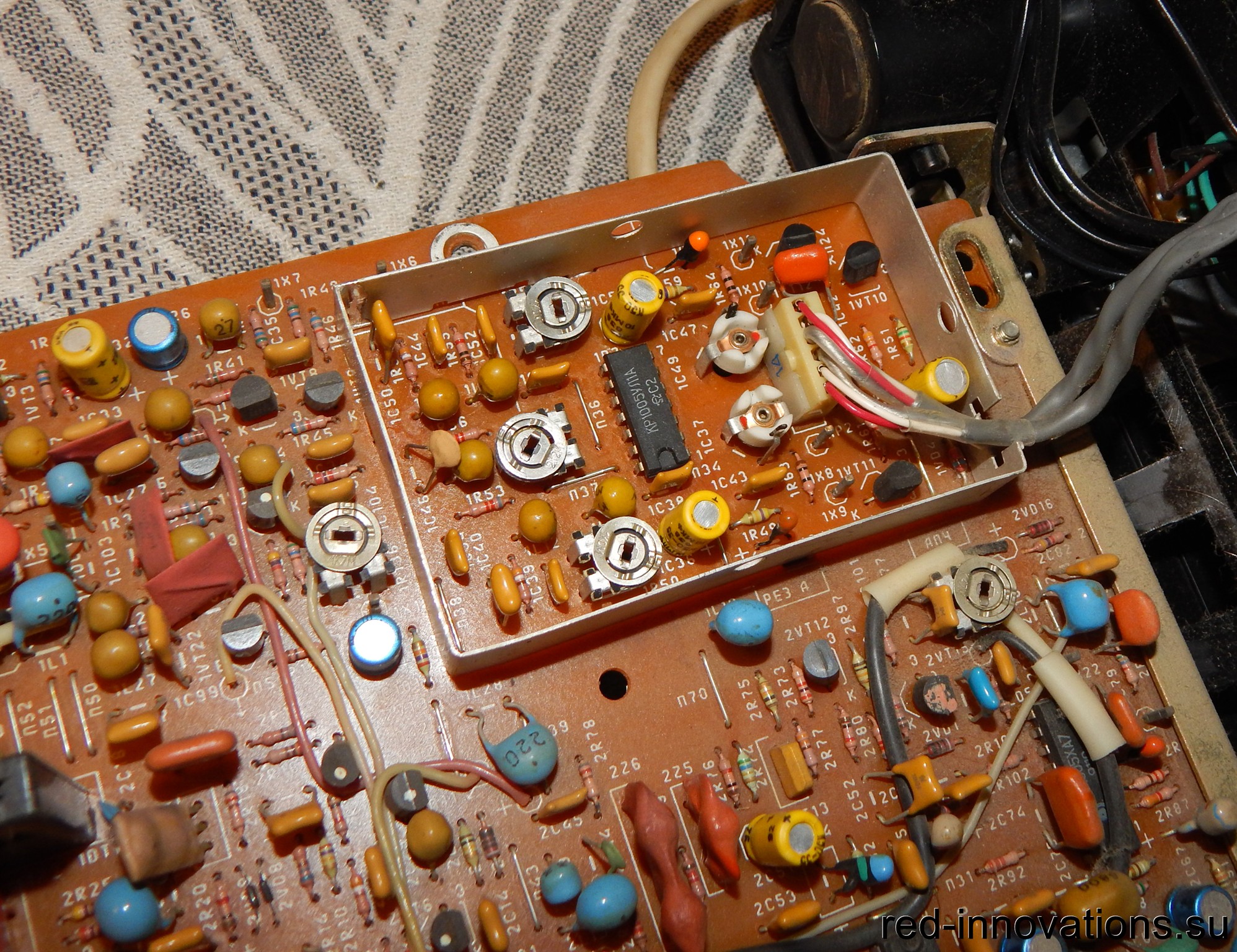

Блок воспроизведения-записи - вид на элементы фильтра шума

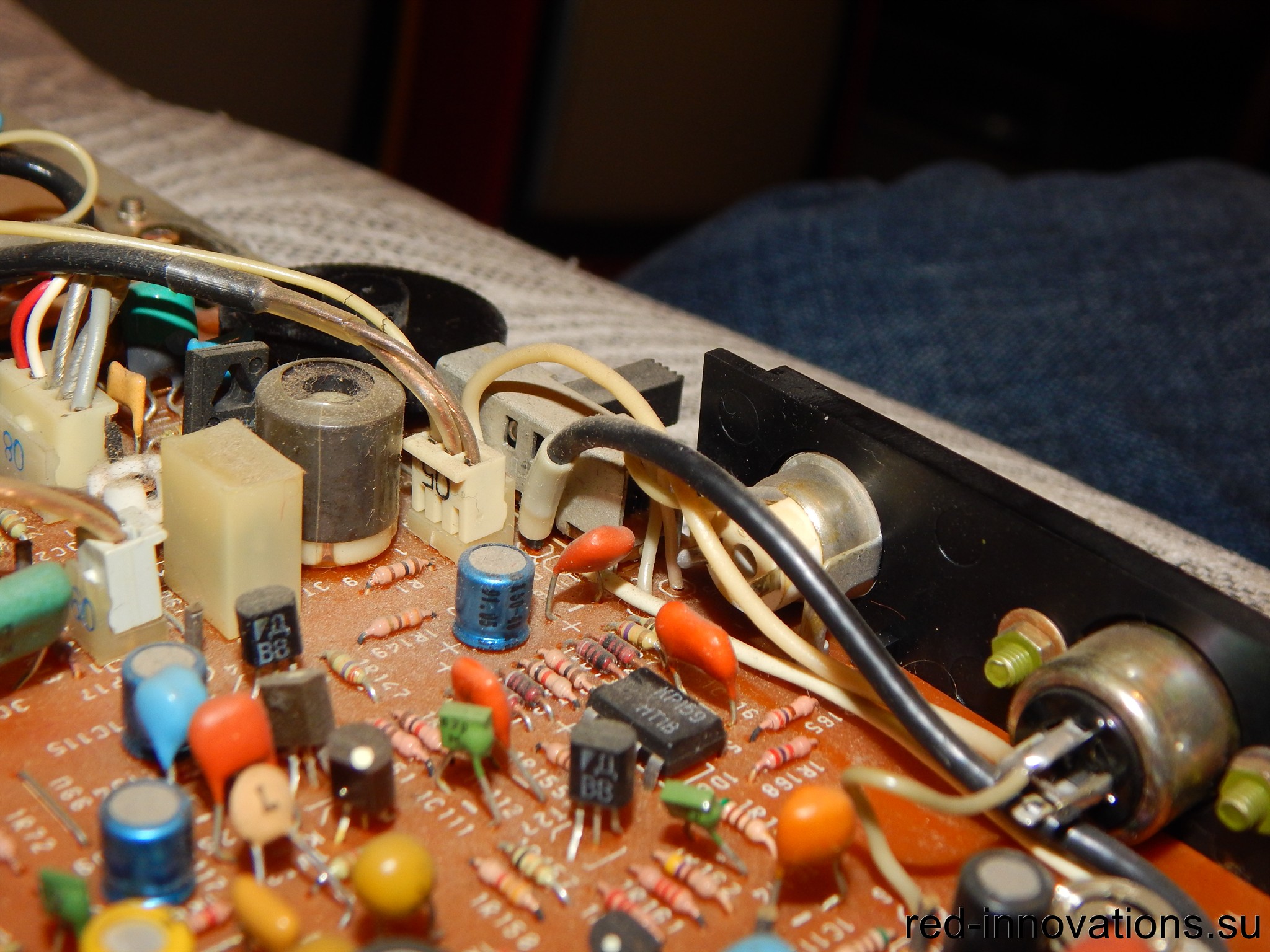

Блок воспроизведения-записи с демонтированным экраном

Блок управления

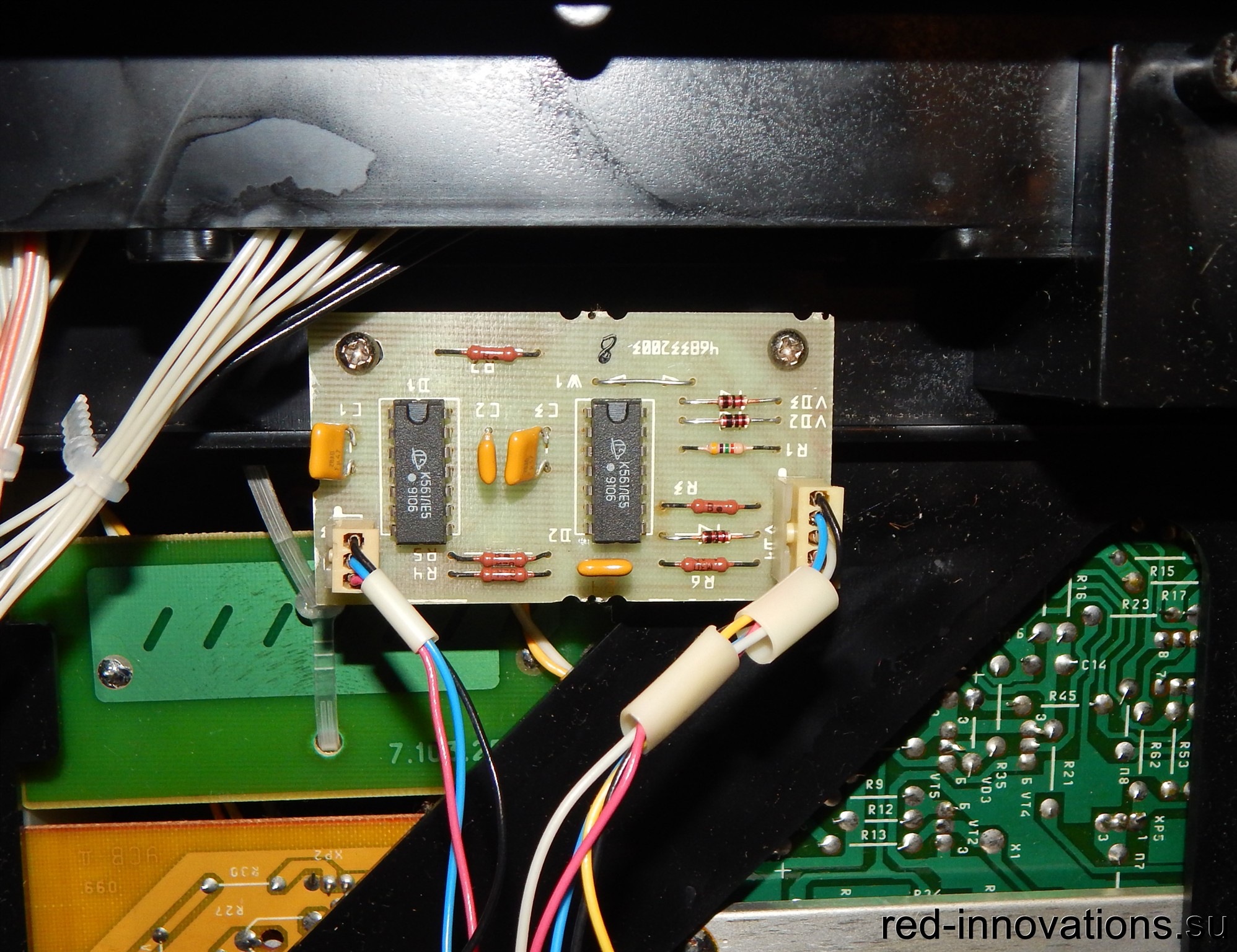

Дополнительная плата блока управления

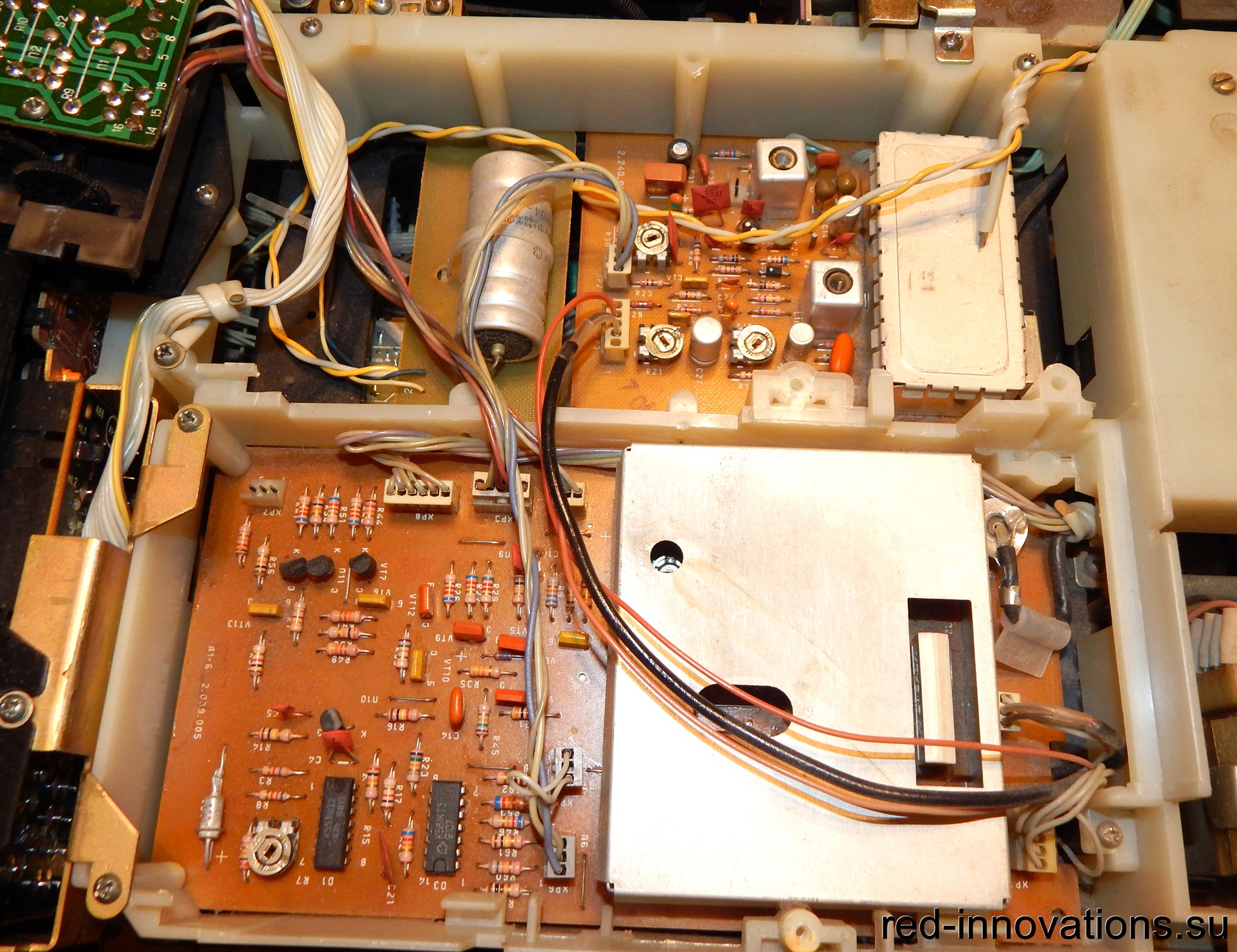

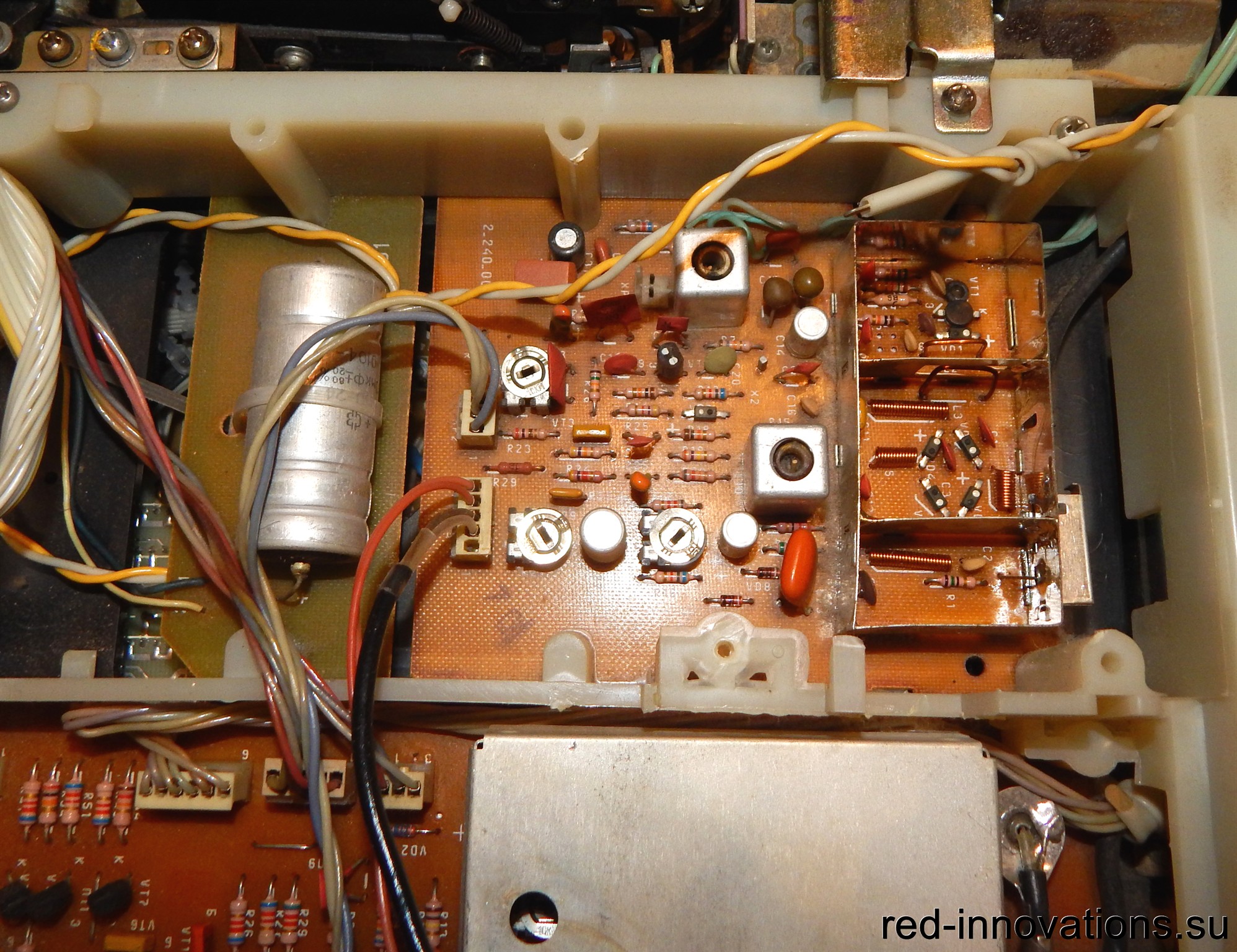

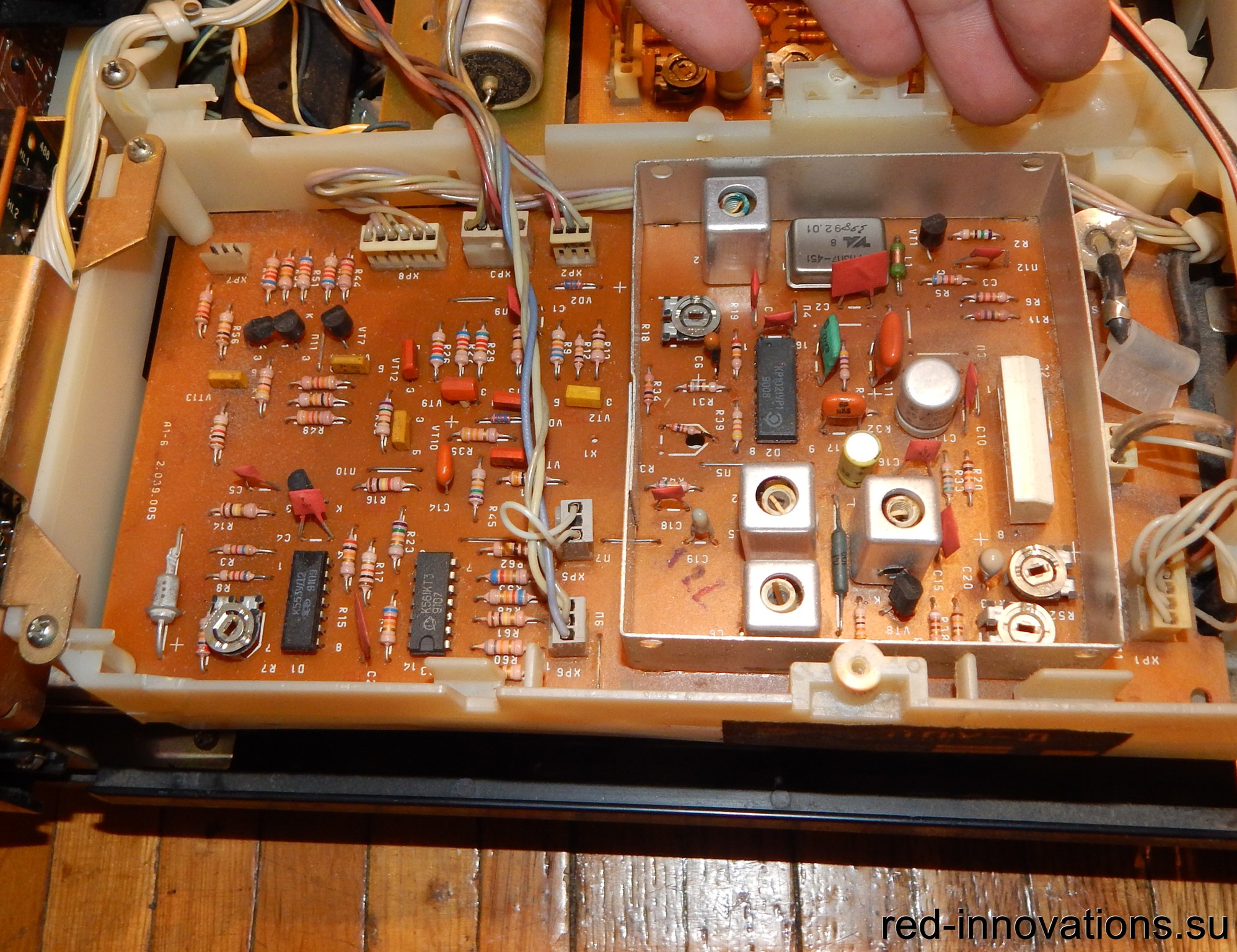

Блоки приёмо-передающего устройства

Блоки приёмо-передающего устройства с демонтированными экранами

Блоки приёмо-передающего устройства с демонтированными экранами
