Мультиметр "Электроника ММЦ-01" производился Марийским заводом "Контакт" имени 50-летия СССР с 1986-ого года по середину 90-ых. Прибор позволял производить измерения силы и напряжения постоянного и переменного тока, а также сопротивления постоянному току. В режиме измерения сопротивления до 2-ух kΩ имелась возможность проверки полупроводниковых диодов и транзисторных p-n переходов. Выбор режима работы осуществлялся кнопочным переключателем (а не распространённым в наши дни поворотным). Для индикации показаний предназначался 4-разрядный ЖК-дисплей, куда также выводилась информация о полярности измеряемого тока, перегрузке и частичном или полном разряде батареи питания. Для удобства замены предохранителя на входных цепях прибора колодка была размещена в батарейном отсеке (совмещена с колодкой батареи питания). В конце 80-ых годов на основе "Электроники ММЦ-01" была выпущена новая модель мультиметра - "Электроника ММЦ-03", обладавшая, помимо вышеперечисленных, функциями измерения ёмкости конденсаторов в пределах 2nF...20μF и проверки транзисторов (внешняя приставка для проверки подключалась к прибору через специальный разъём).

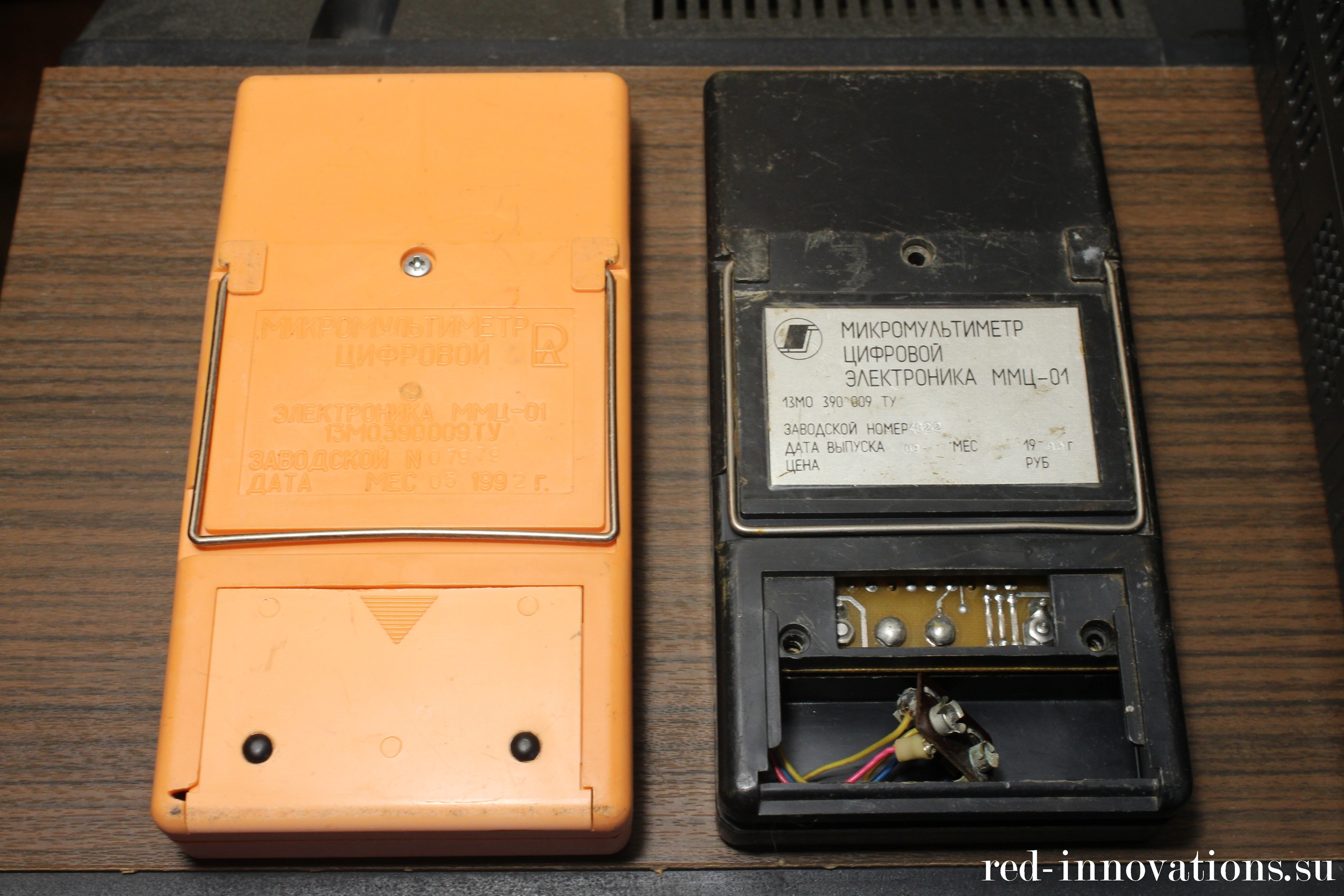

Прибор выпускался в корпусах различных цветов. Отдельные экземпляры имели разъём для подключения внешнего источника питания. Размеры мультиметра составляли 176х90х35 мм, масса с батареей питания - 0,35 кг, напряжение питания - 9 В (батарея типа "Крона"), потребляемый ток - не более 12 мА. Этот компактный, точный, надёжный и простой в обращении прибор вполне мог бы пользоваться спросом и в наши дни.

Мультиметр на фотографиях выпущен в ноябре 1991-ого года. В процессе транспортировки в магазины розничной сети у прибора был повреждён дисплей, что помешало реализации. До 2016-ого года он хранился в заводской упаковке и не использовался, пока не попал в наш музей. Как видно ниже, мультиметр функционирует нормально. Замена ЖКИ ожидается.

Электроника ММЦ 01 - руководство по эксплуатации

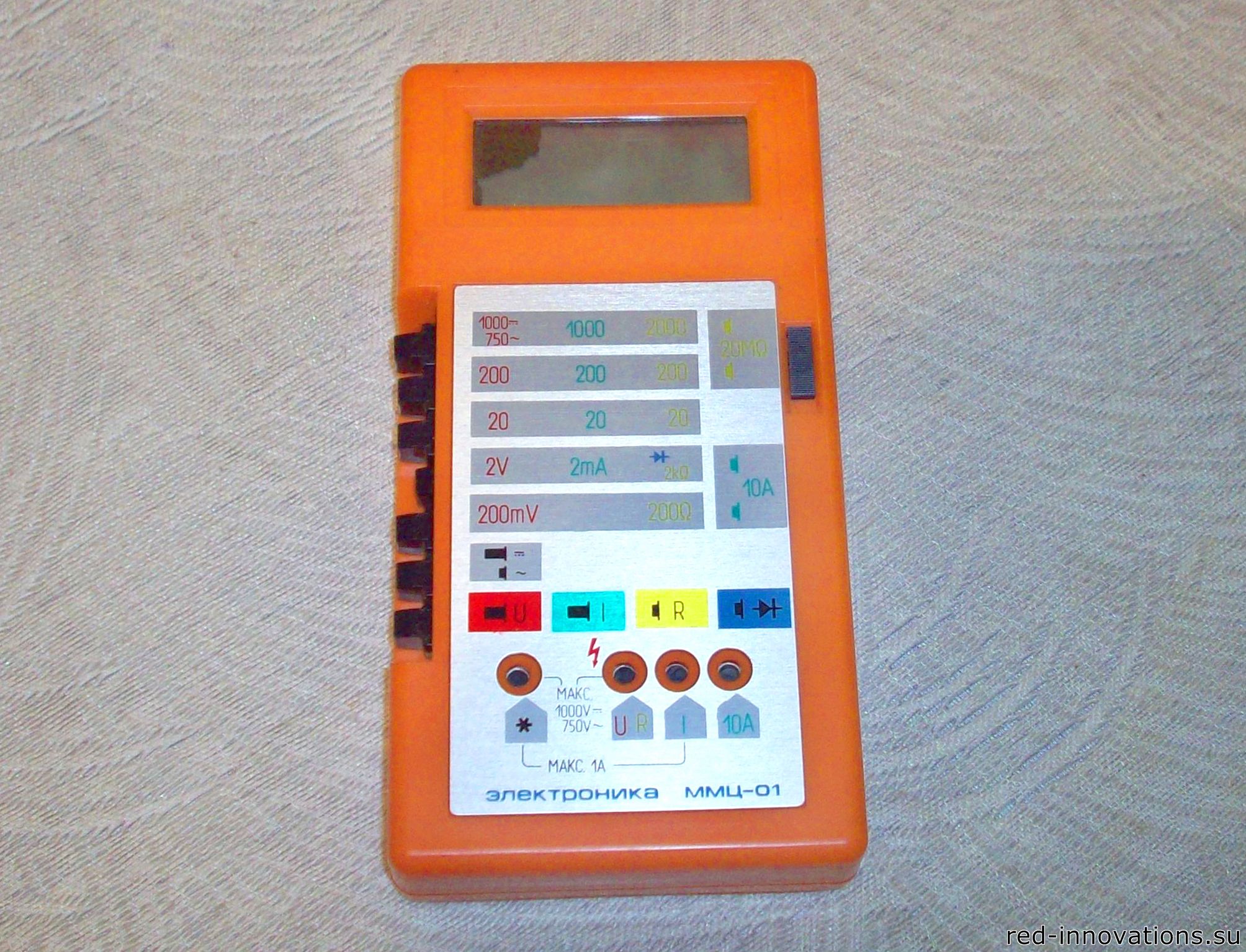

Вид спереди

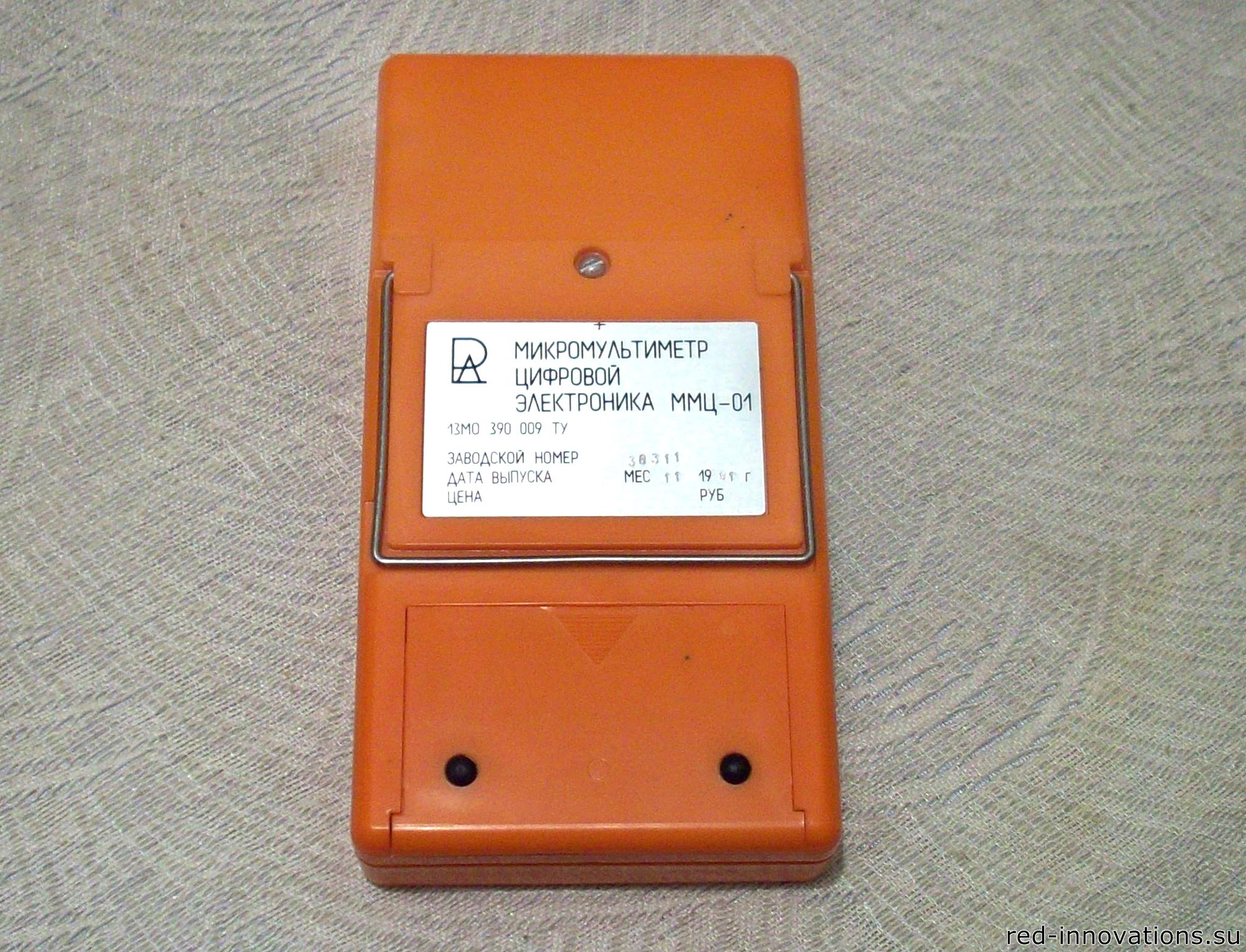

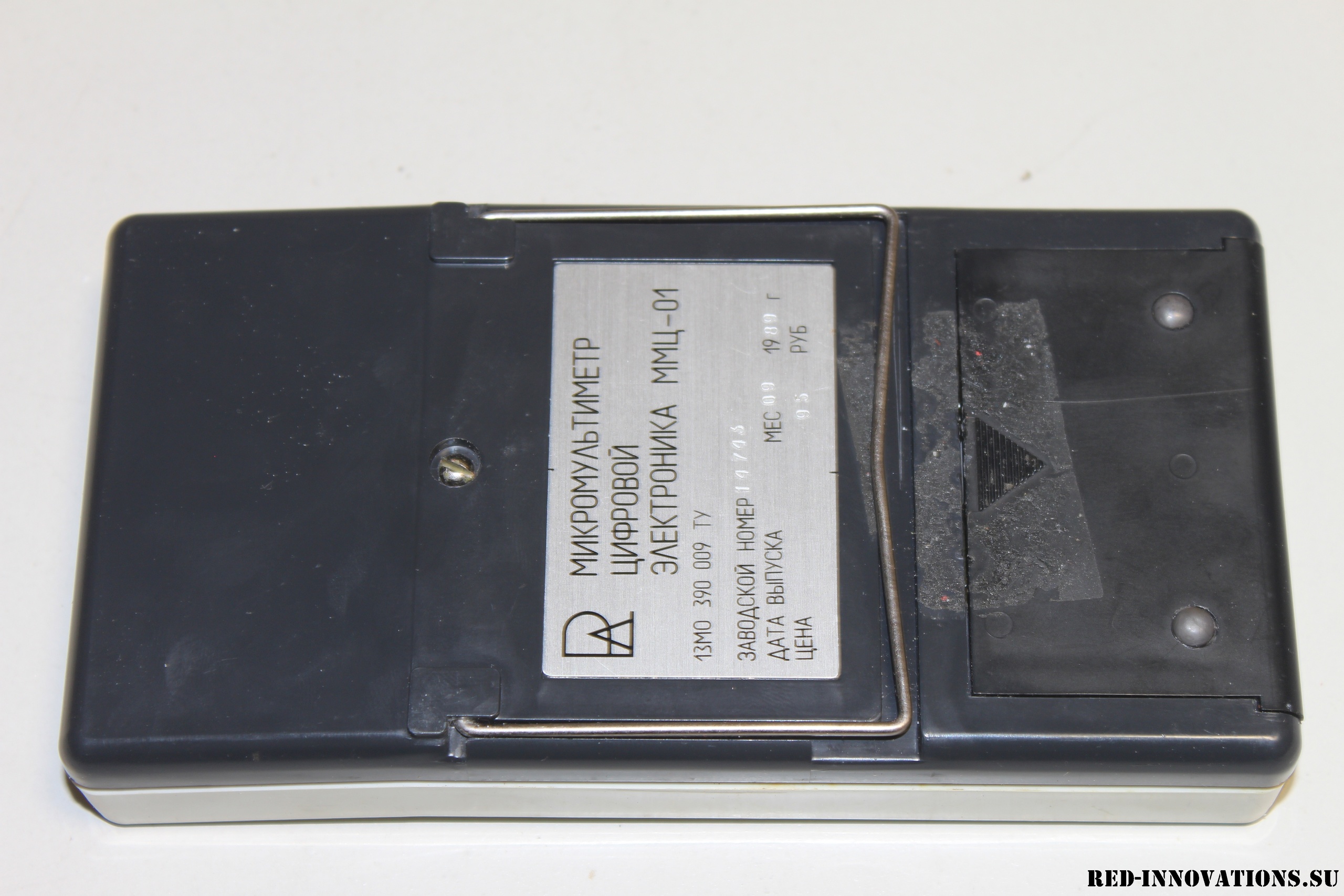

Вид сзади

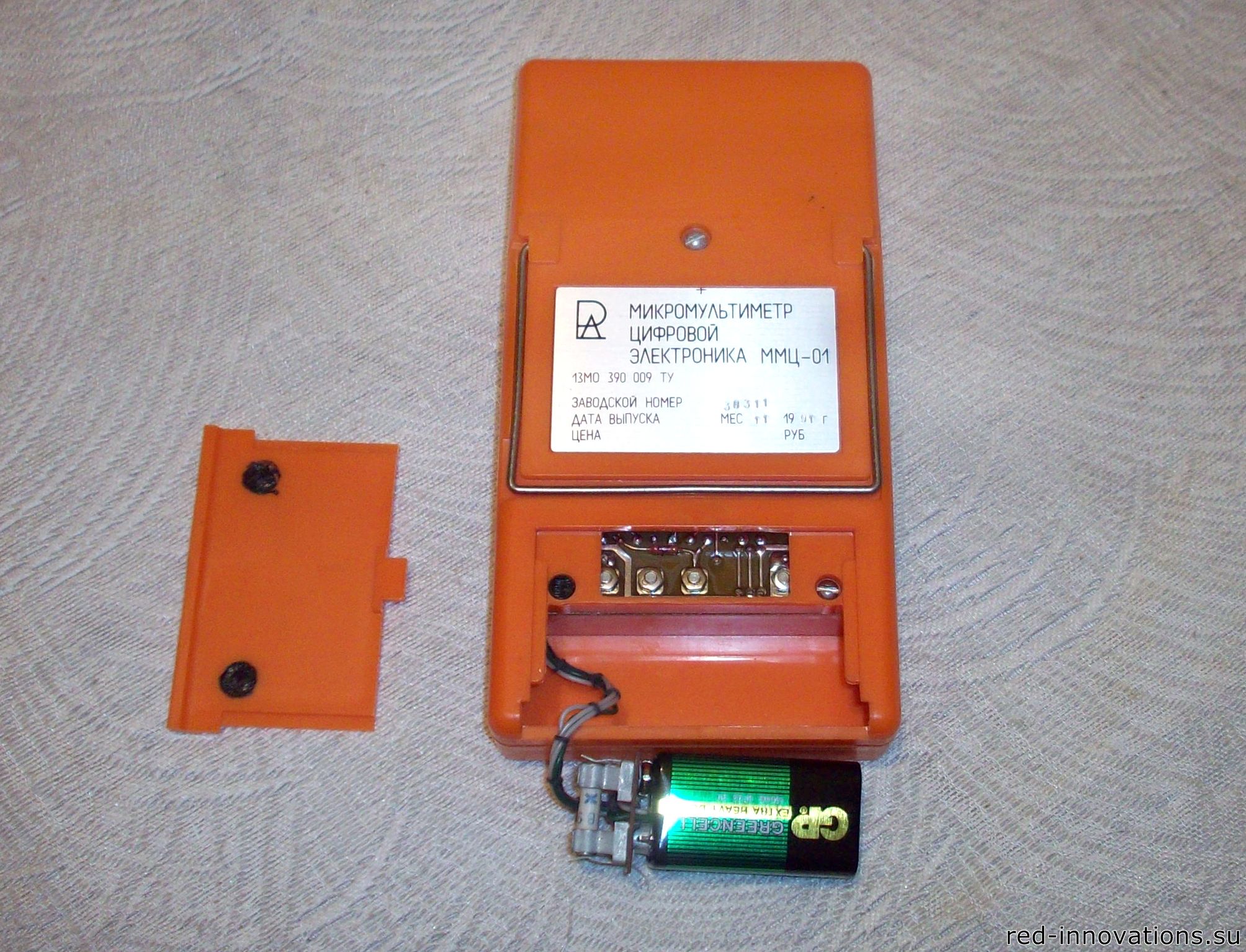

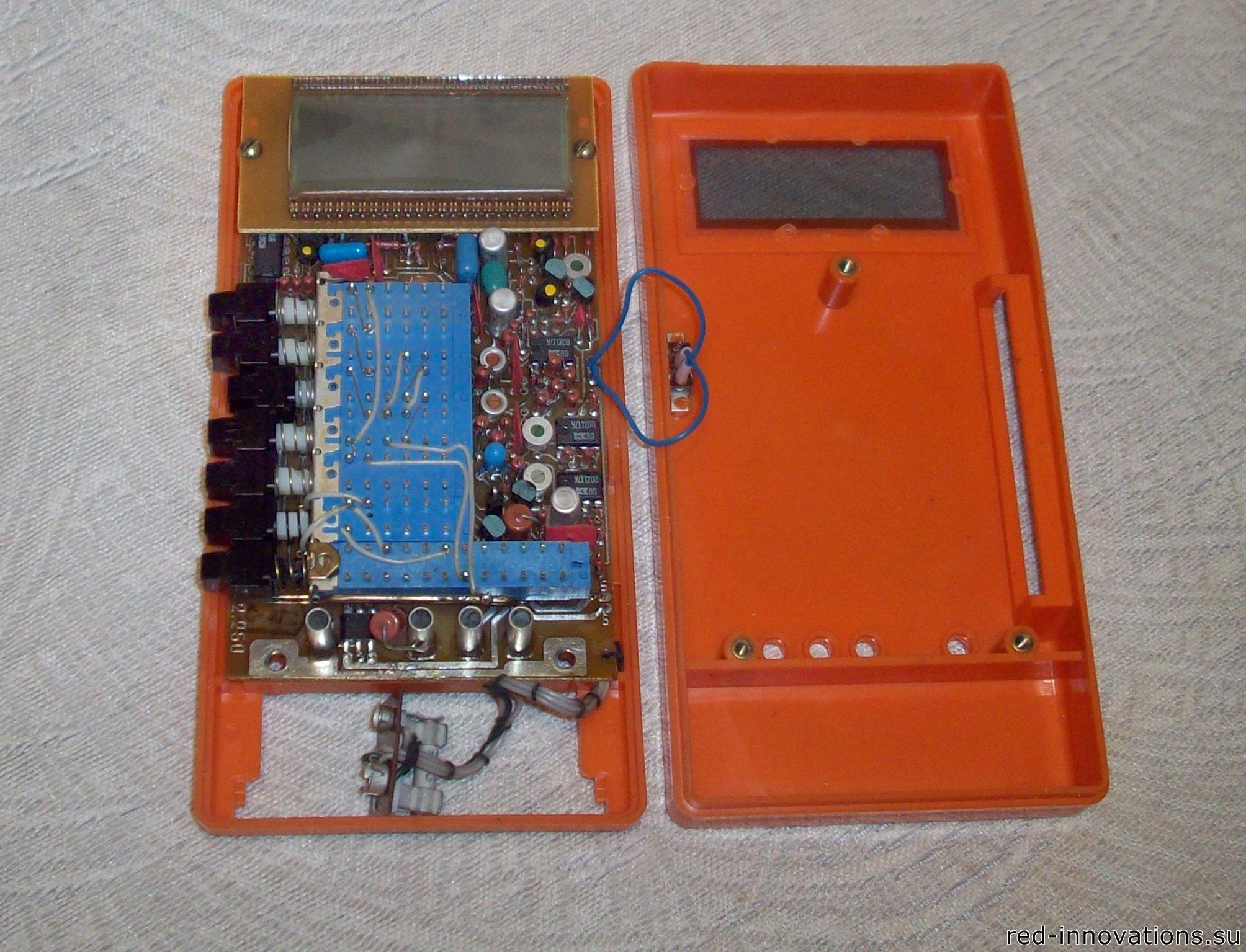

Со снятыми крышками

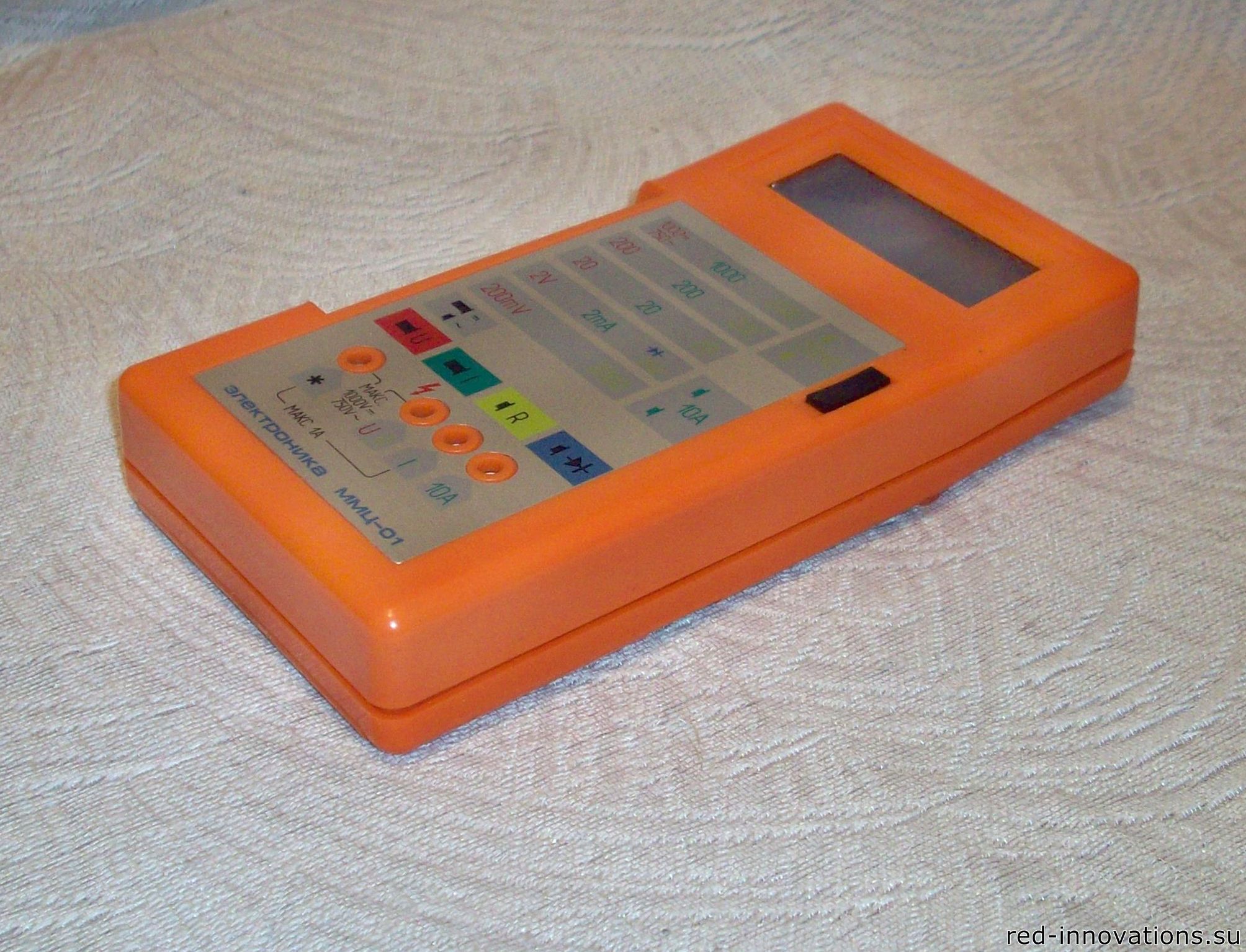

Вид слева

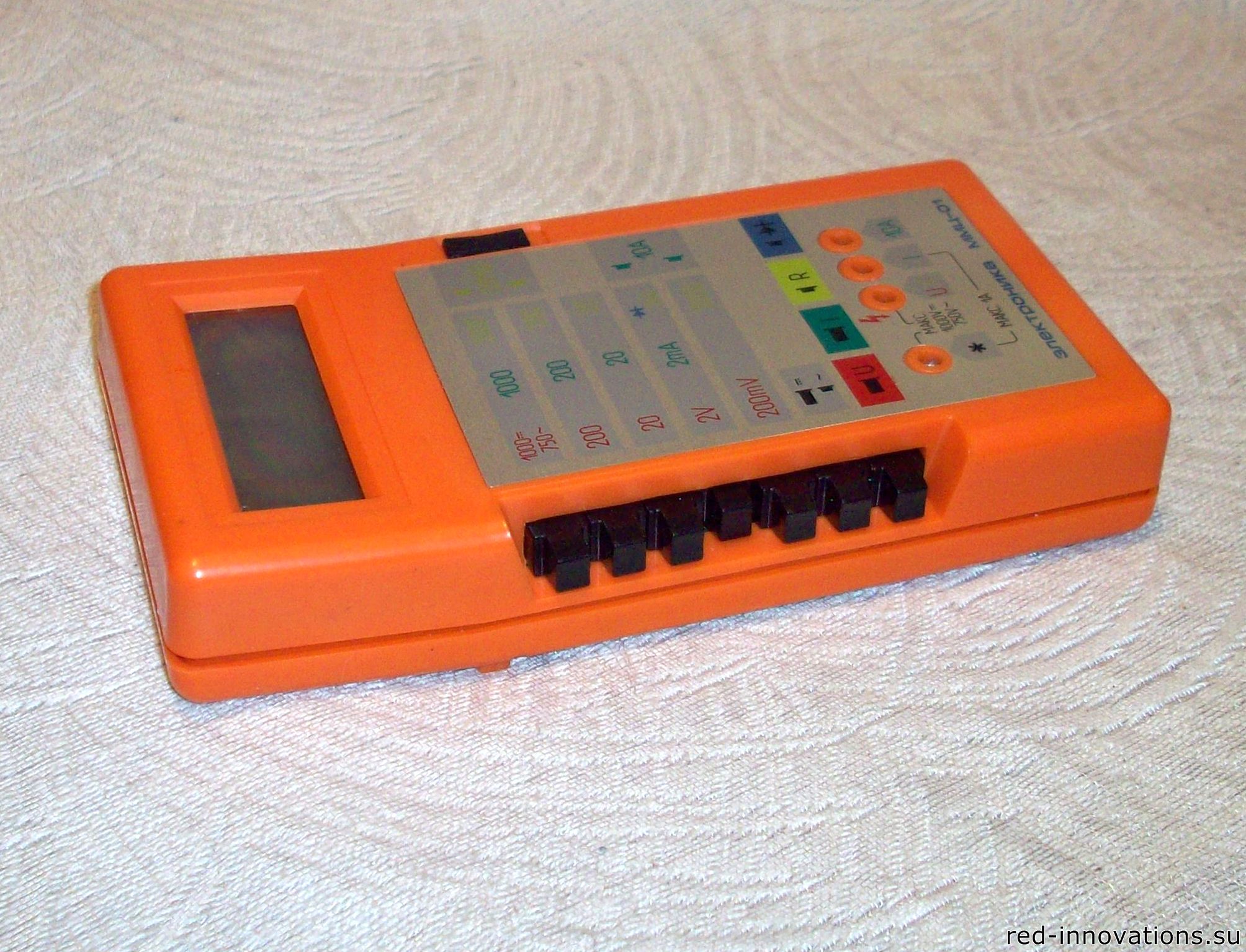

Вид справа

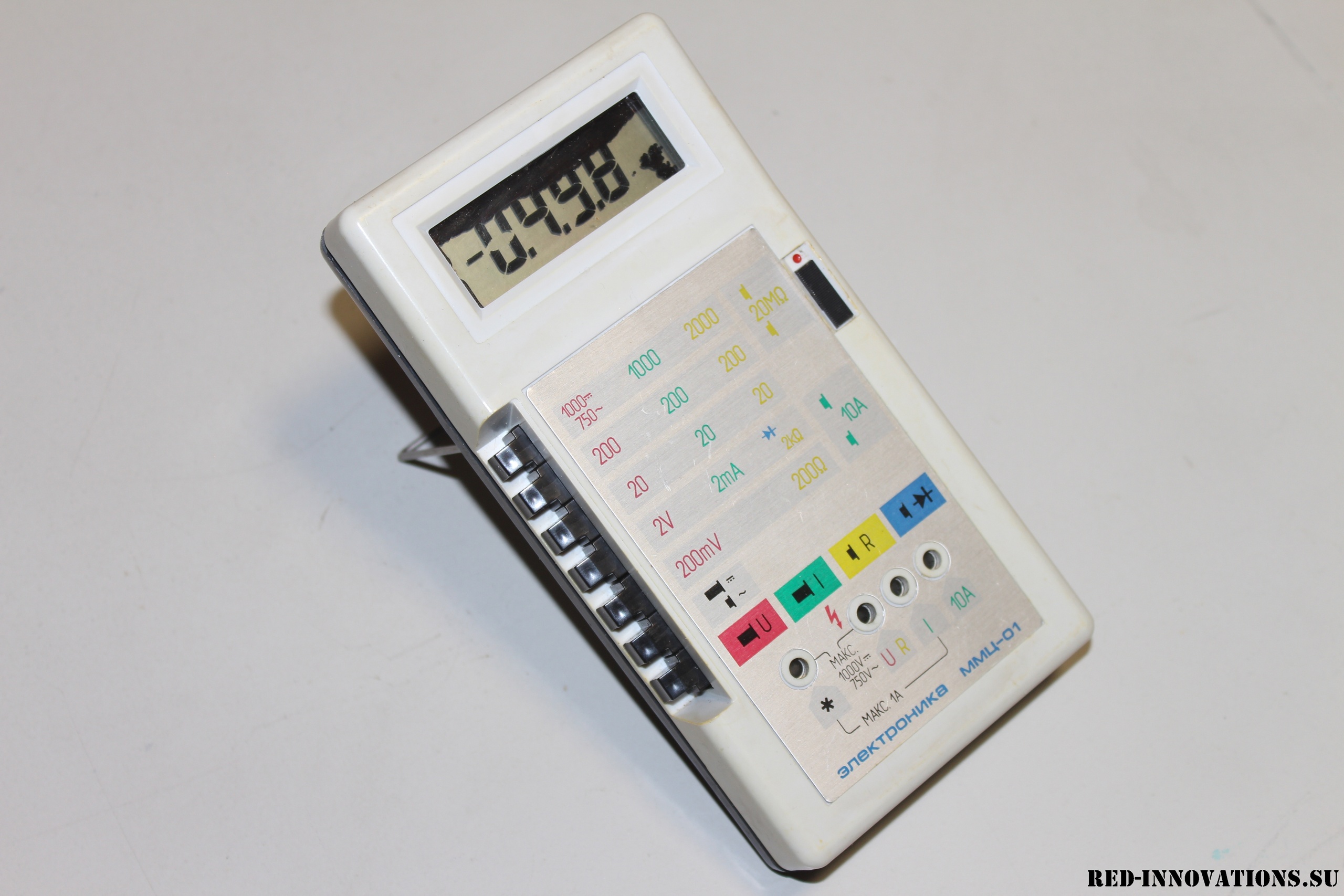

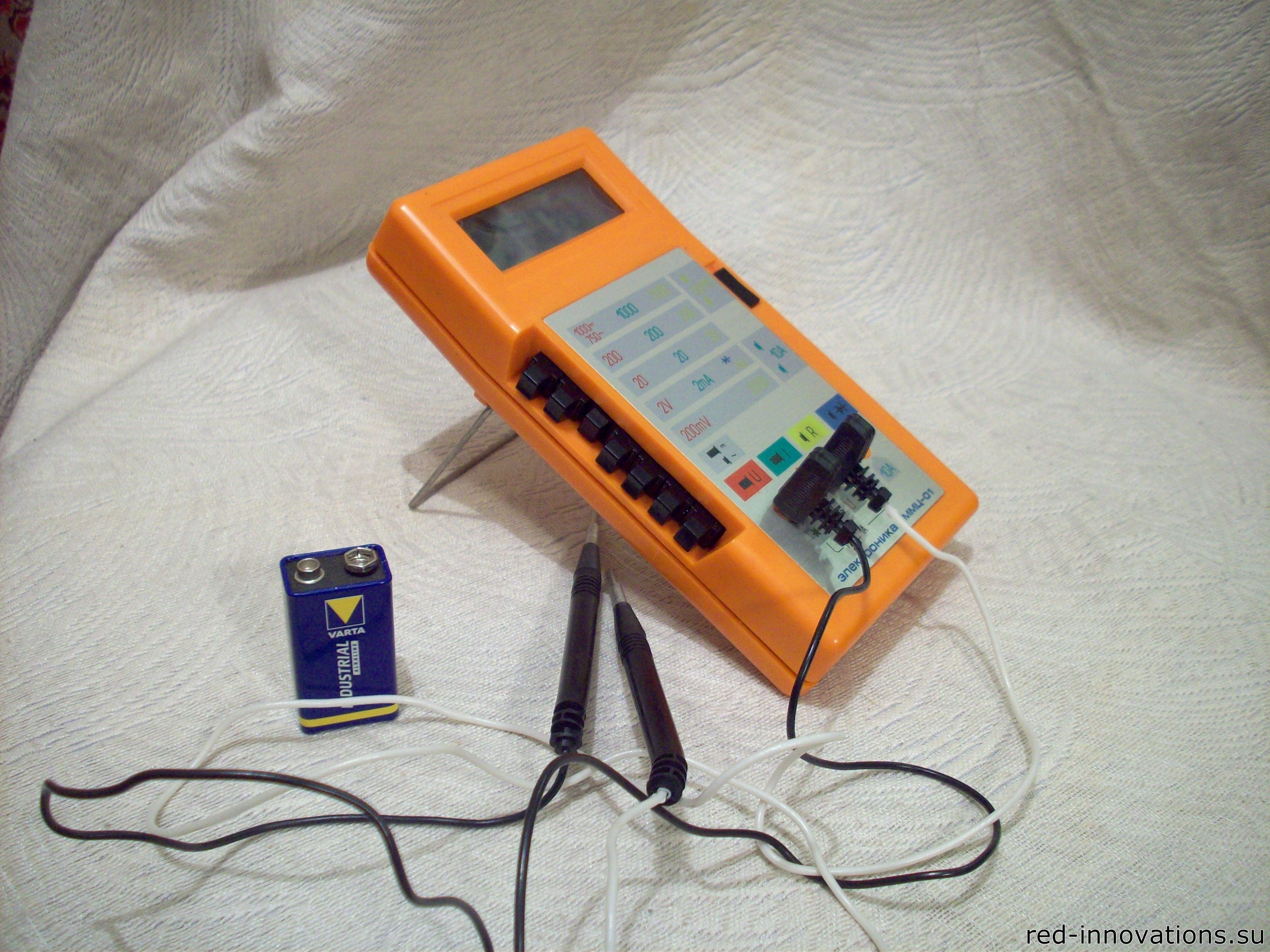

В процессе измерения напряжения

На подставке

Плата прибора

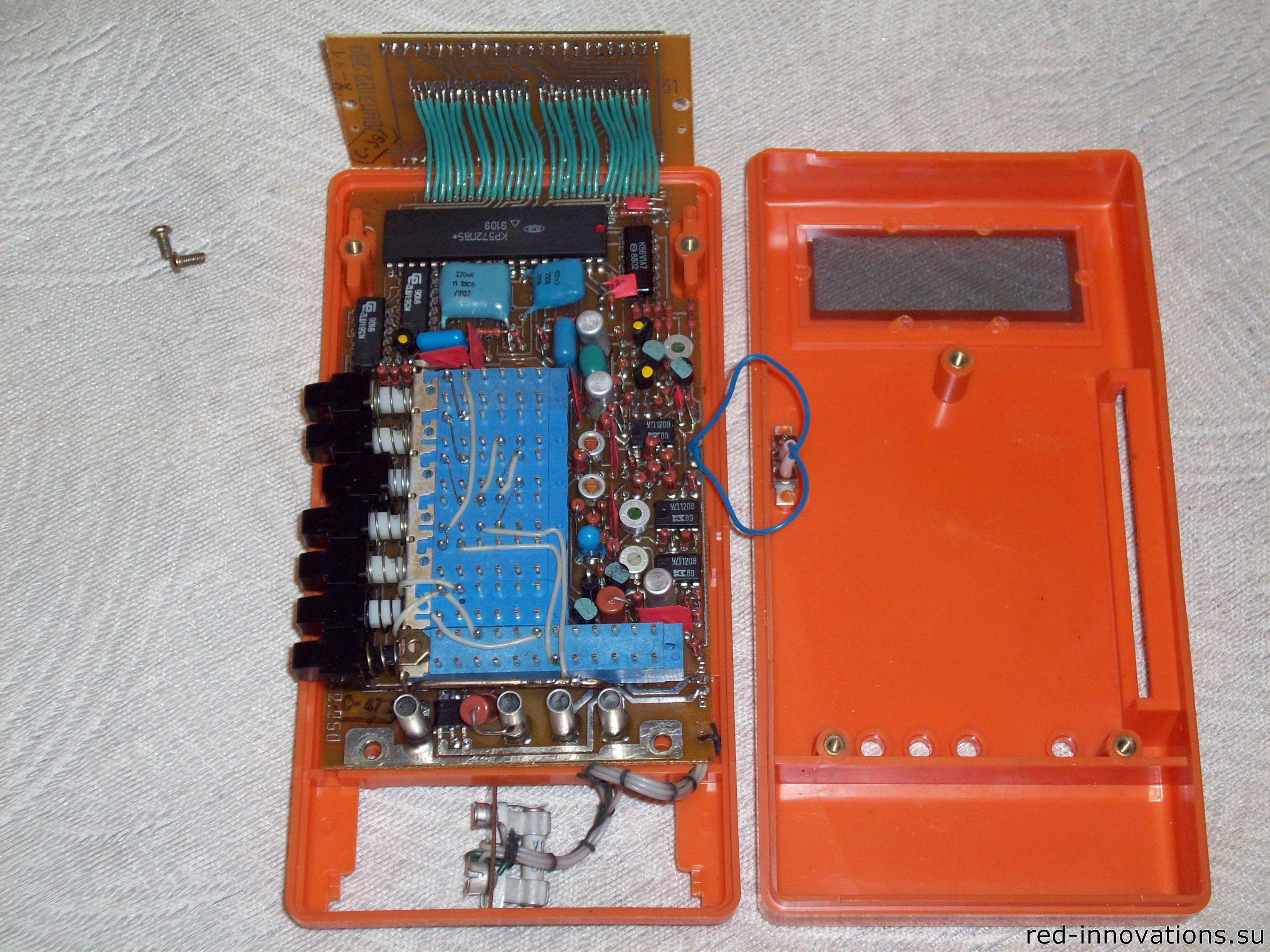

Плата прибора (дисплей откинут)

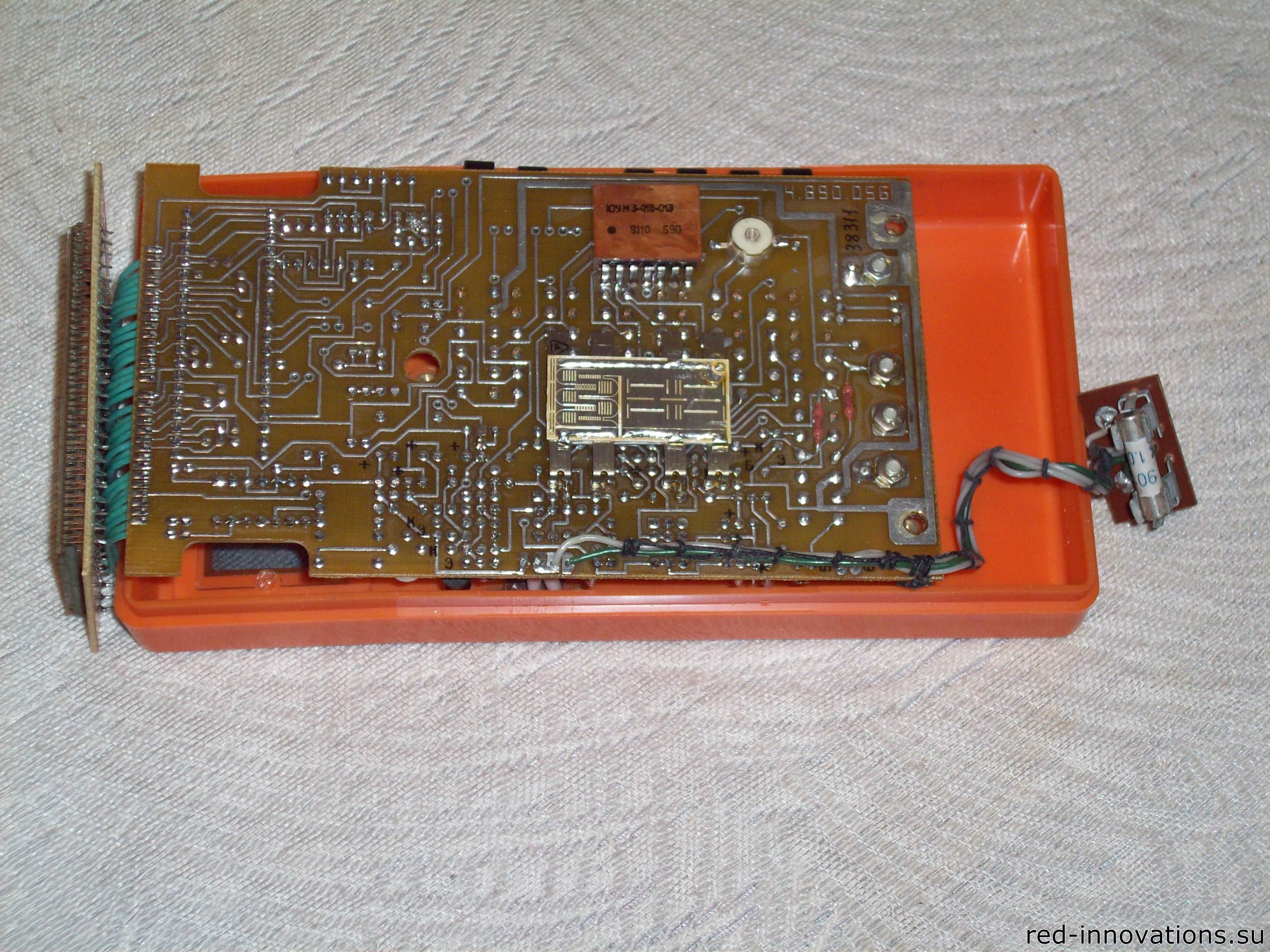

Плата прибора (обратная сторона)

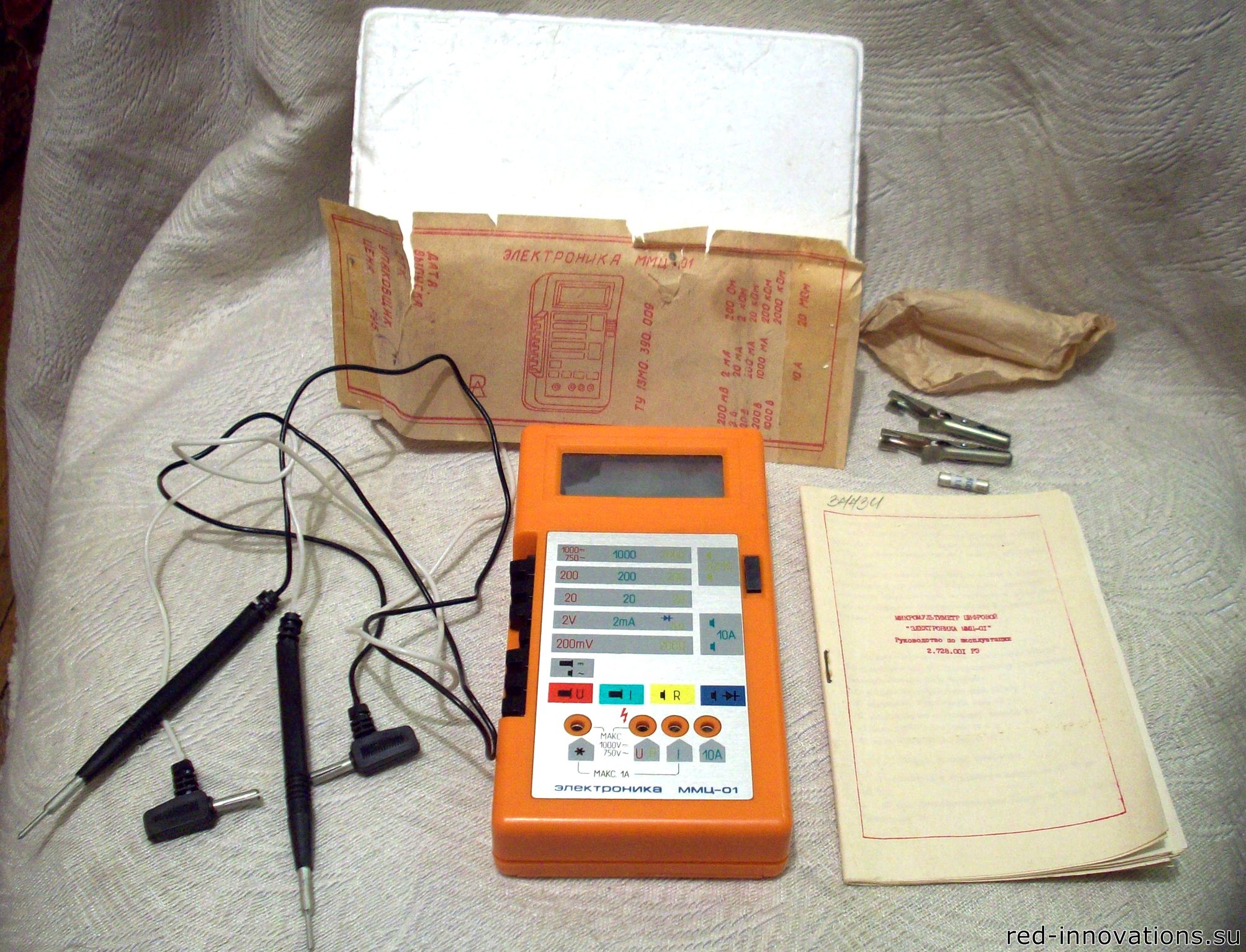

Комплект поставки

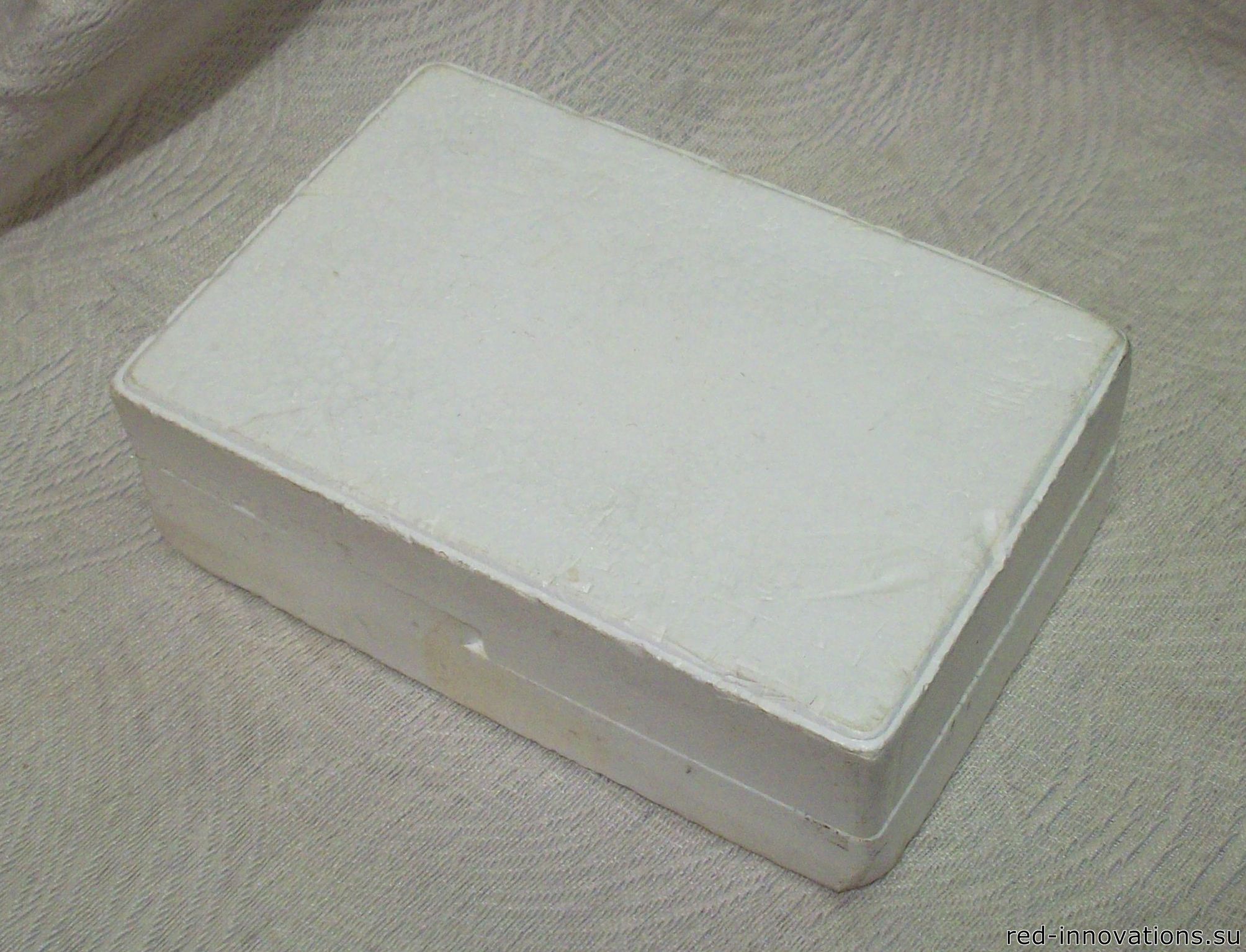

Коробка
