Портативный проигрыватель компакт-дисков "Реатон ПКД-121С"

Н
А
В
Е
Р
Х

"Реатон ПКД-121" выпускался небольшими партиями томским ОАО "Реатон" (бывш. ОКБ Регистрирующей Аппаратуры) в 1991-1993 гг. Изначальное название - "Томь ПКД-121". Предполагалось, что плеер будет иметь возможность работы в составе блочной магнитолы "Томь РЭМ-121" - этим объясняется необычная форма корпуса аппарата, который должен был устанавливаться на левую АС магнитолы и потому повторяет её очертания. "Томь РЭМ-121" в серийное производство так и не попала - в итоге "Реатон ПКД-121" продавался как самостоятельное устройство.

В России изготавливался лишь корпус плеера и небольшая плата с гнёздами и переключателями - основная же часть комплектующих поставлялась японской фирмой Mitsumi. Несколько большую степерь локализации производства в нашей стране имела следующая модель - "Реатон ПКД-123"

Плеер предназначался для воспроизведения компакт-дисков формата CDDA (ГОСТ-27667-88). Прослушивание фонограммы было возможно как через наушники, так и через внешний стереоусилитель, для которого был предусмотрен линейный выход. Плеер мог воспроизводить треки в прямой, случайной ("RANDOM PLAY") и запрограммированной пользователем последовательности (максимальный размер программы составлял 22 музыкальные композиции). Был предусмотрен режим "ОБЗОР" (плеер воспроизводил первые несколько секунд каждой композиции на диске). Для поиска желаемого фрагмента внутри трека имелась функция ускоренного воспроизведения вперёд и назад. Любой трек можно было поставить на зацикленное проигрывание (режим "REPEAT PLAY"). Индикация режимов работы, сведения о заряде батарей питания, время звучания и номер музыкальной композиции выводились на многофункциональный ЖК-дисплей. Работа плеера осуществлялась от четырёх пальчиковых батареек или от внешнего блока питания. Система "антишок" отсутствовала. Отдельные экземпляры плеера имели разъём СГ-5 для подключения к магнитоле "Томь" - на него выводилась шина питания и линейный выход.

Ниже представлены фото одного из немногих сохранившихся до наших дней аппаратов. Восстановление работоспособности под вопросом.

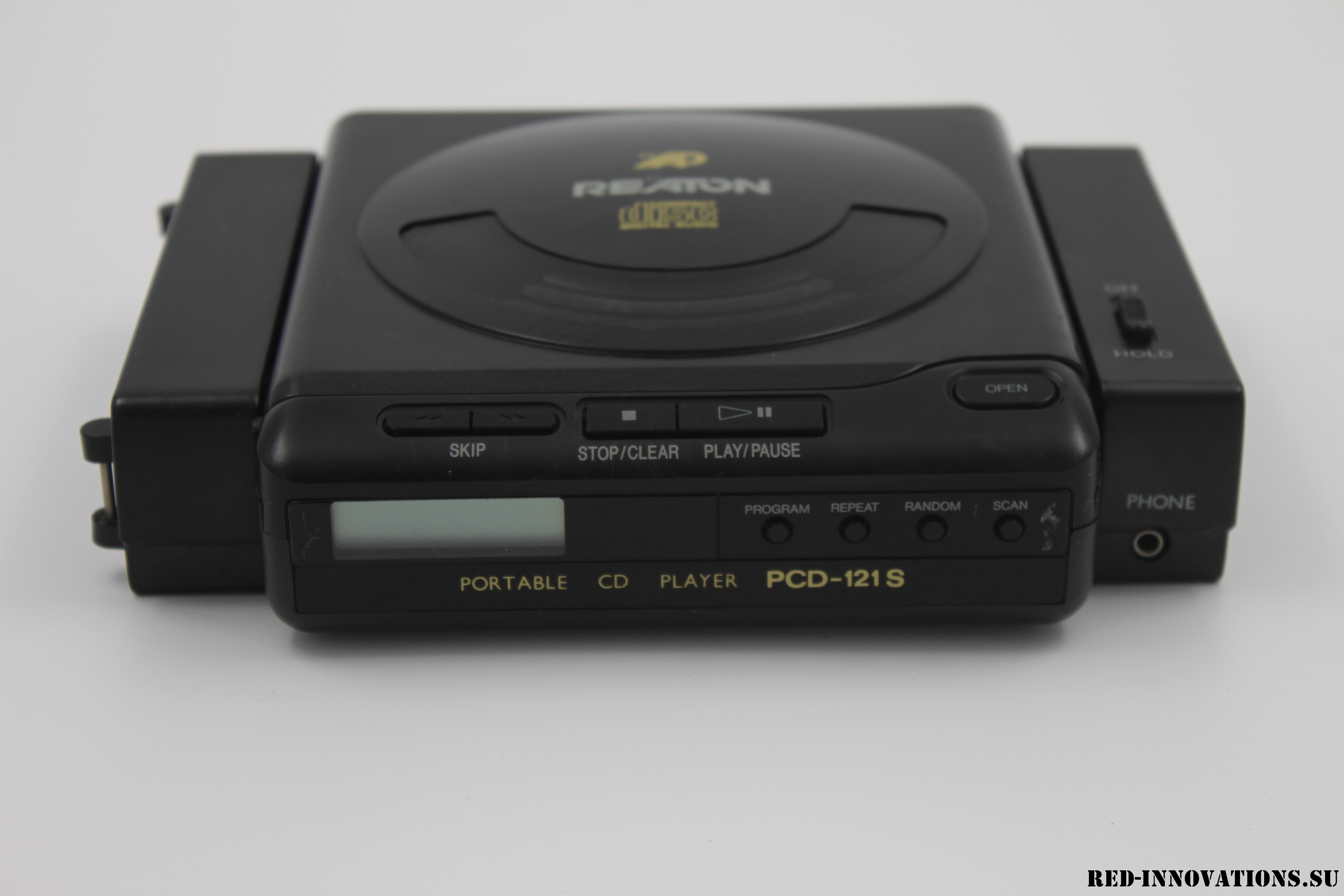

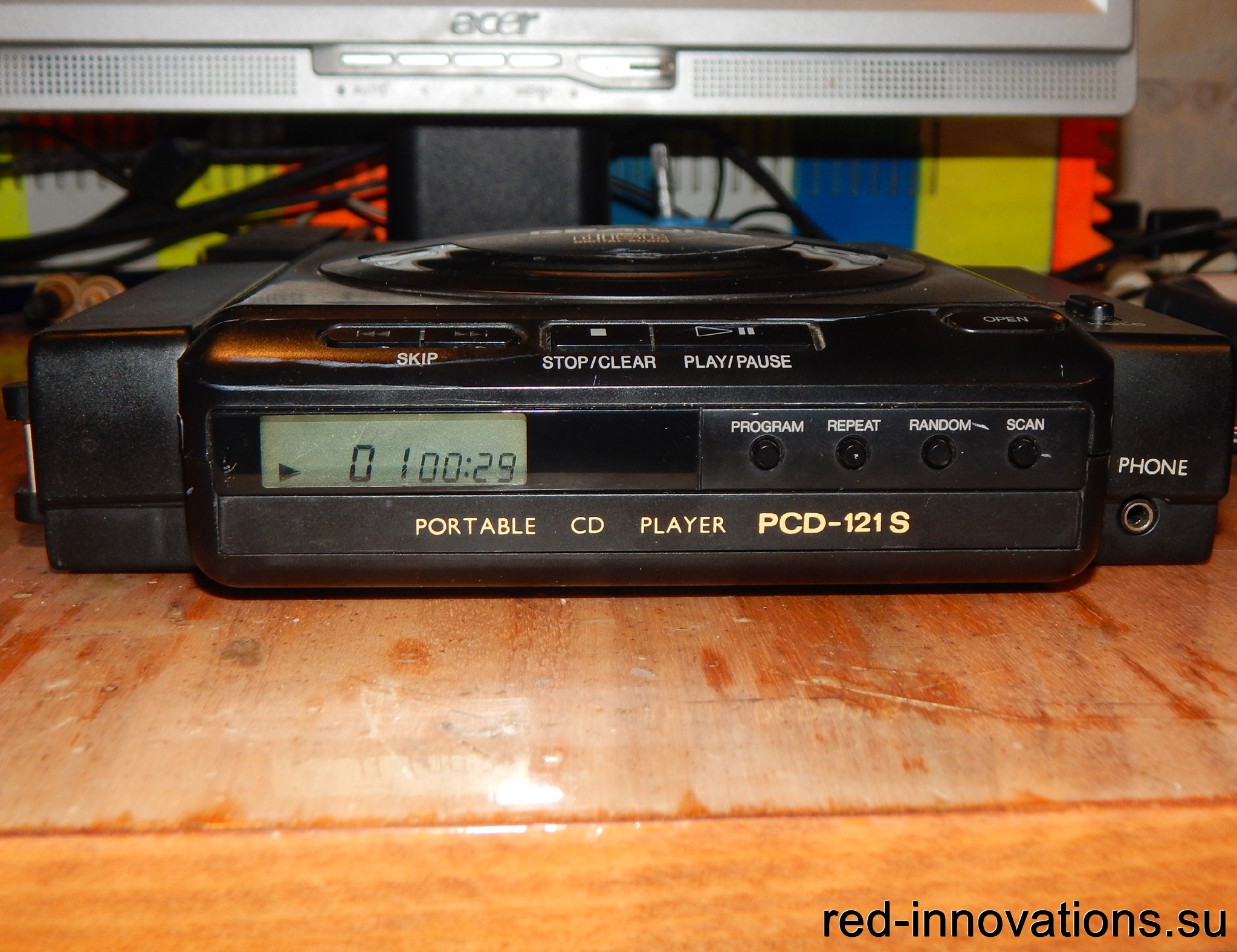

Вид спереди

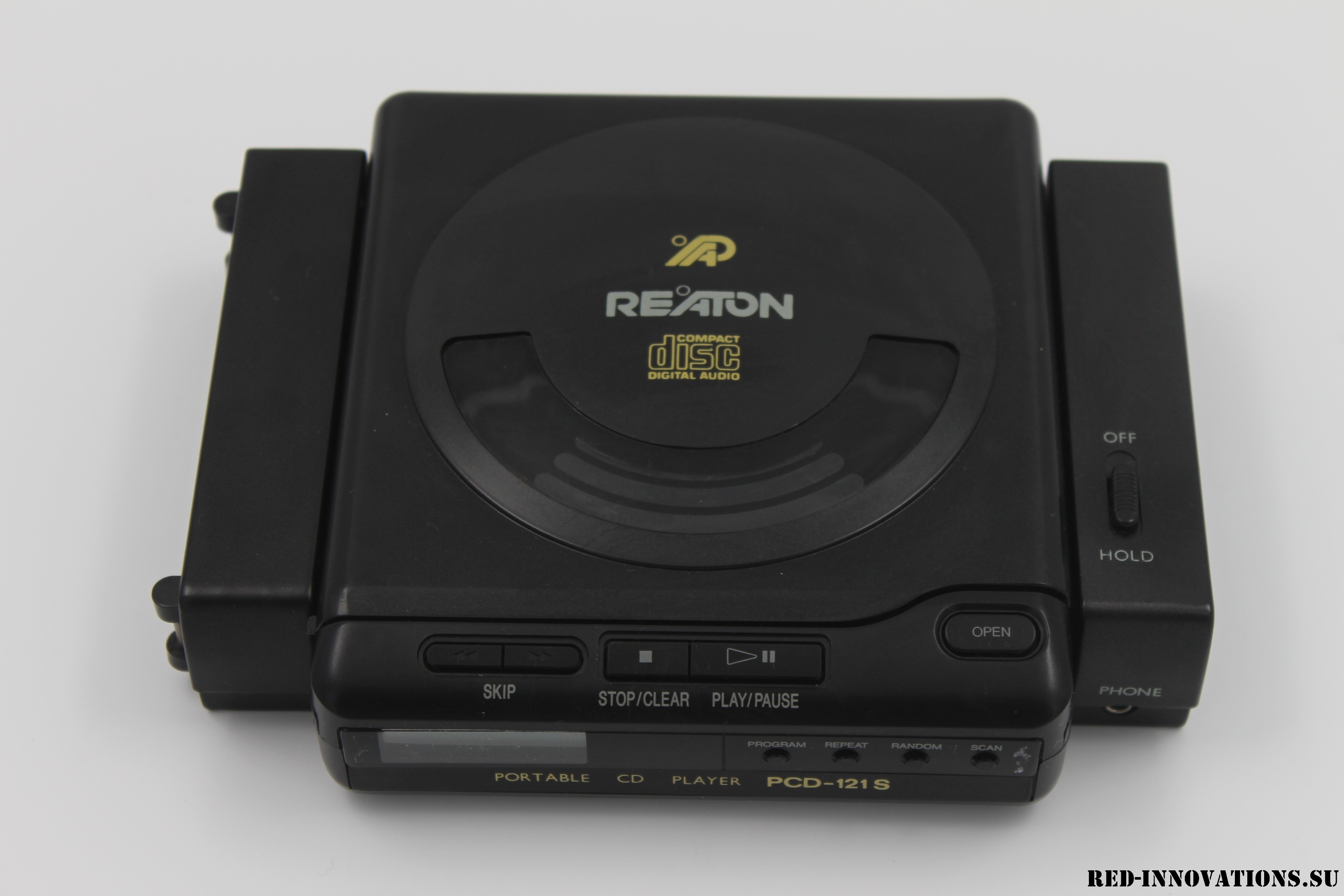

Вид сверху

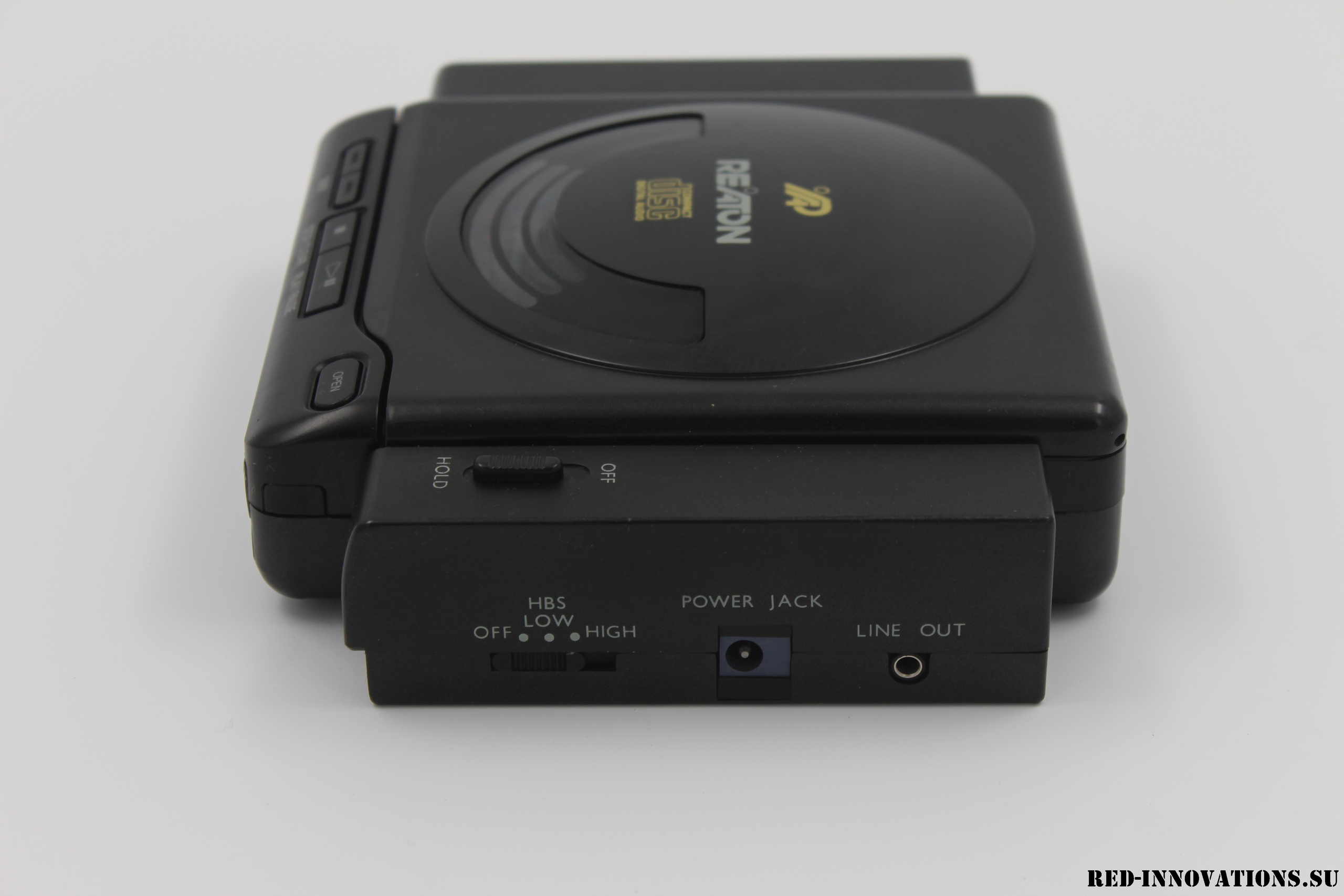

Вид справа

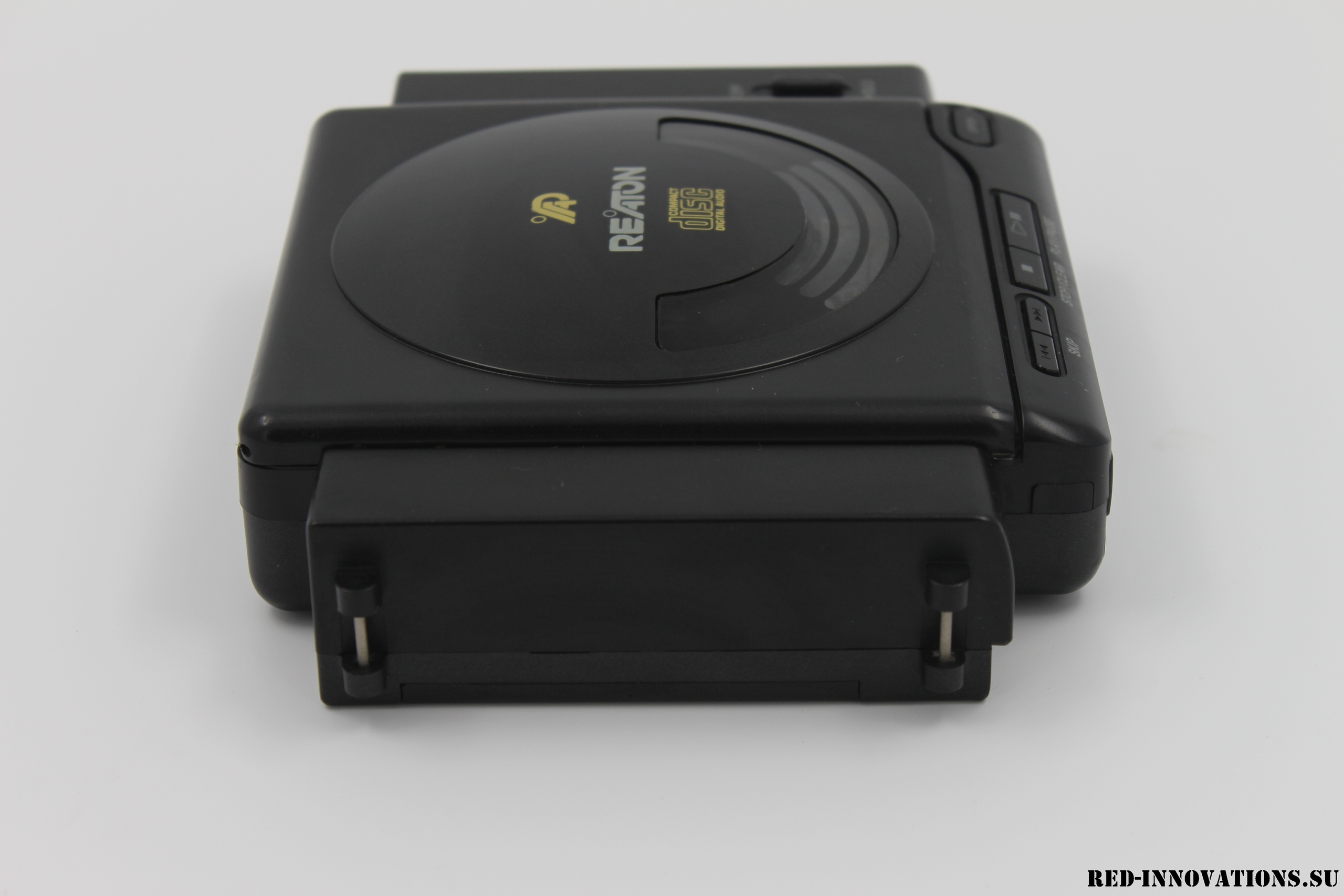

Вид слева

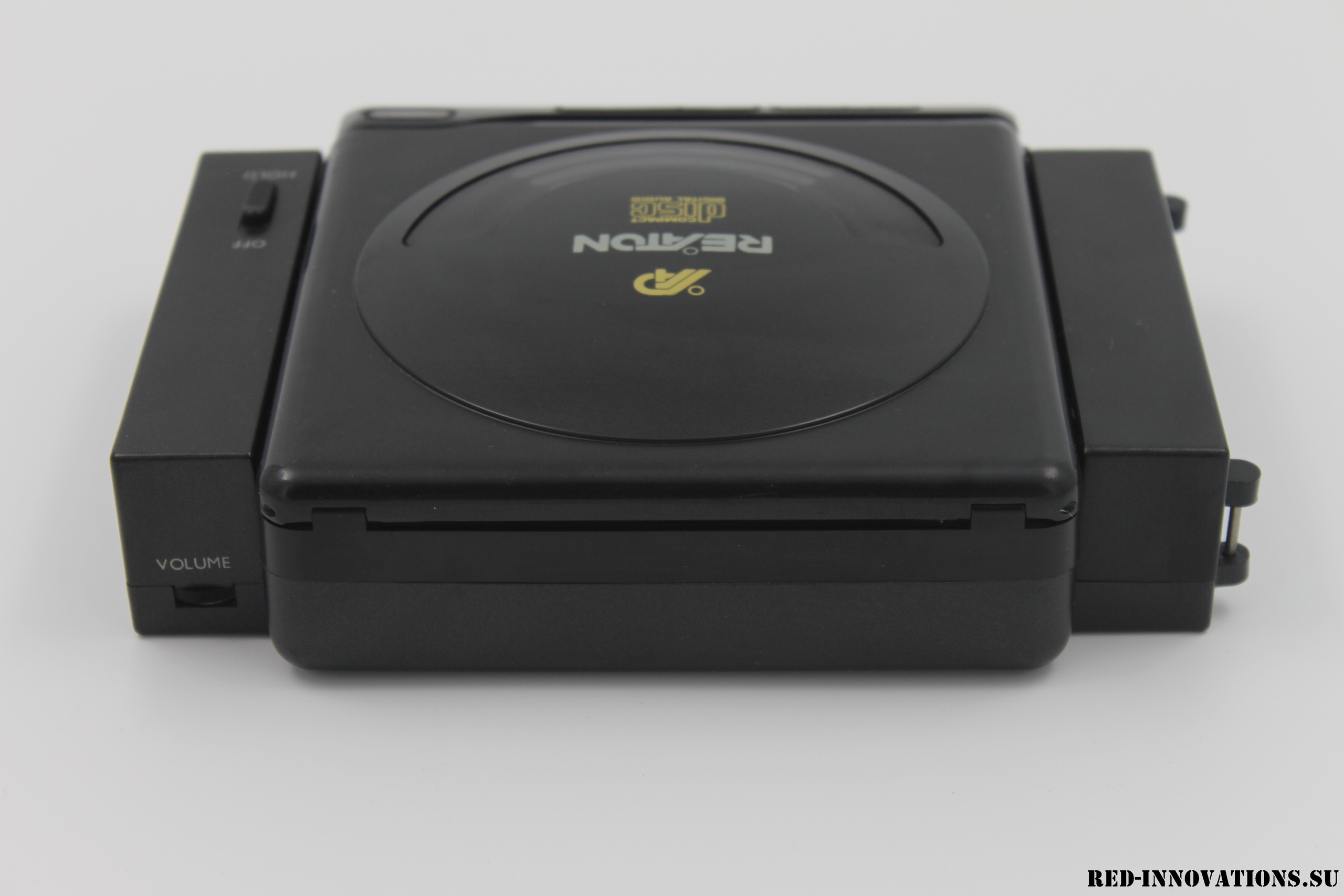

Вид сзади

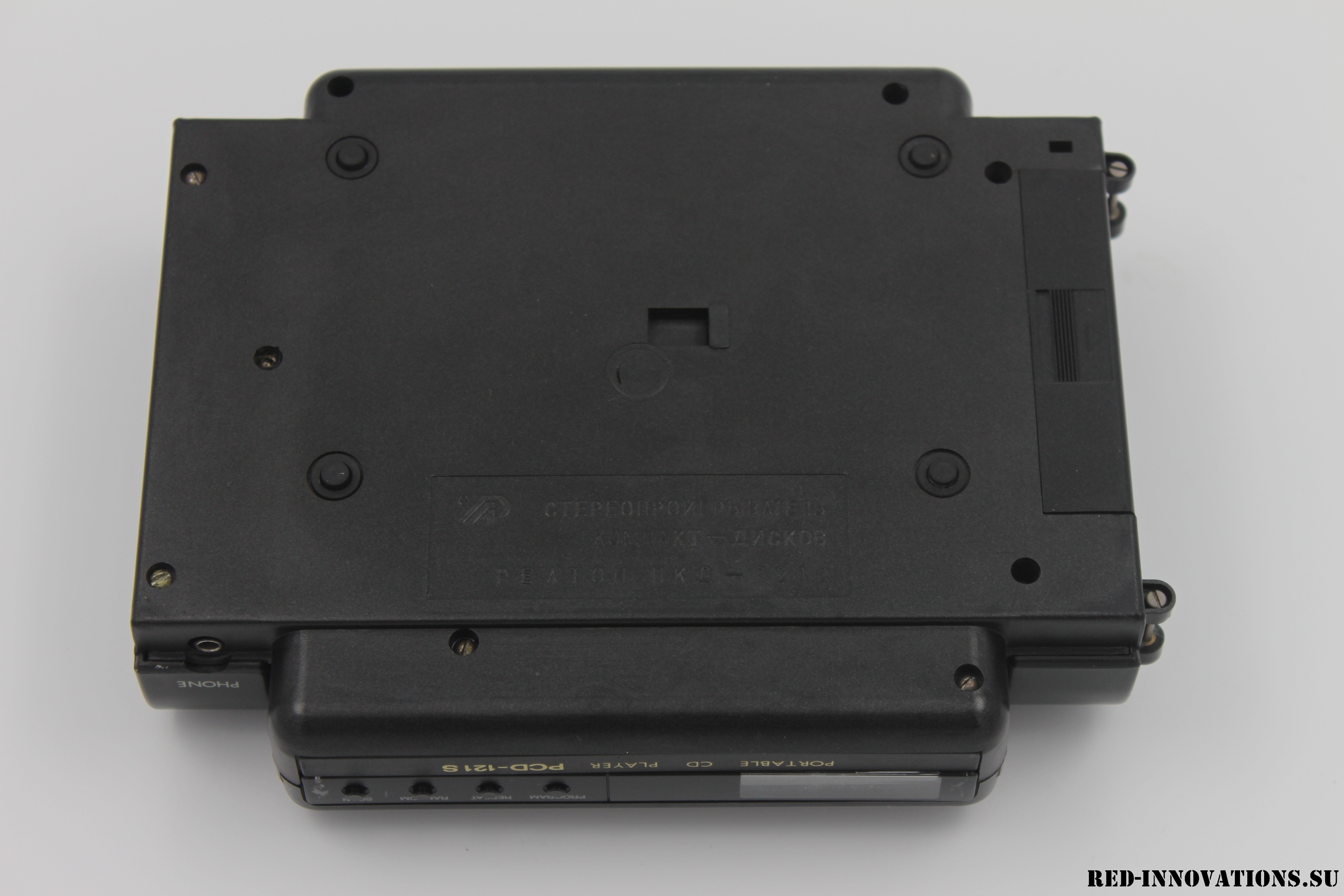

Вид снизу

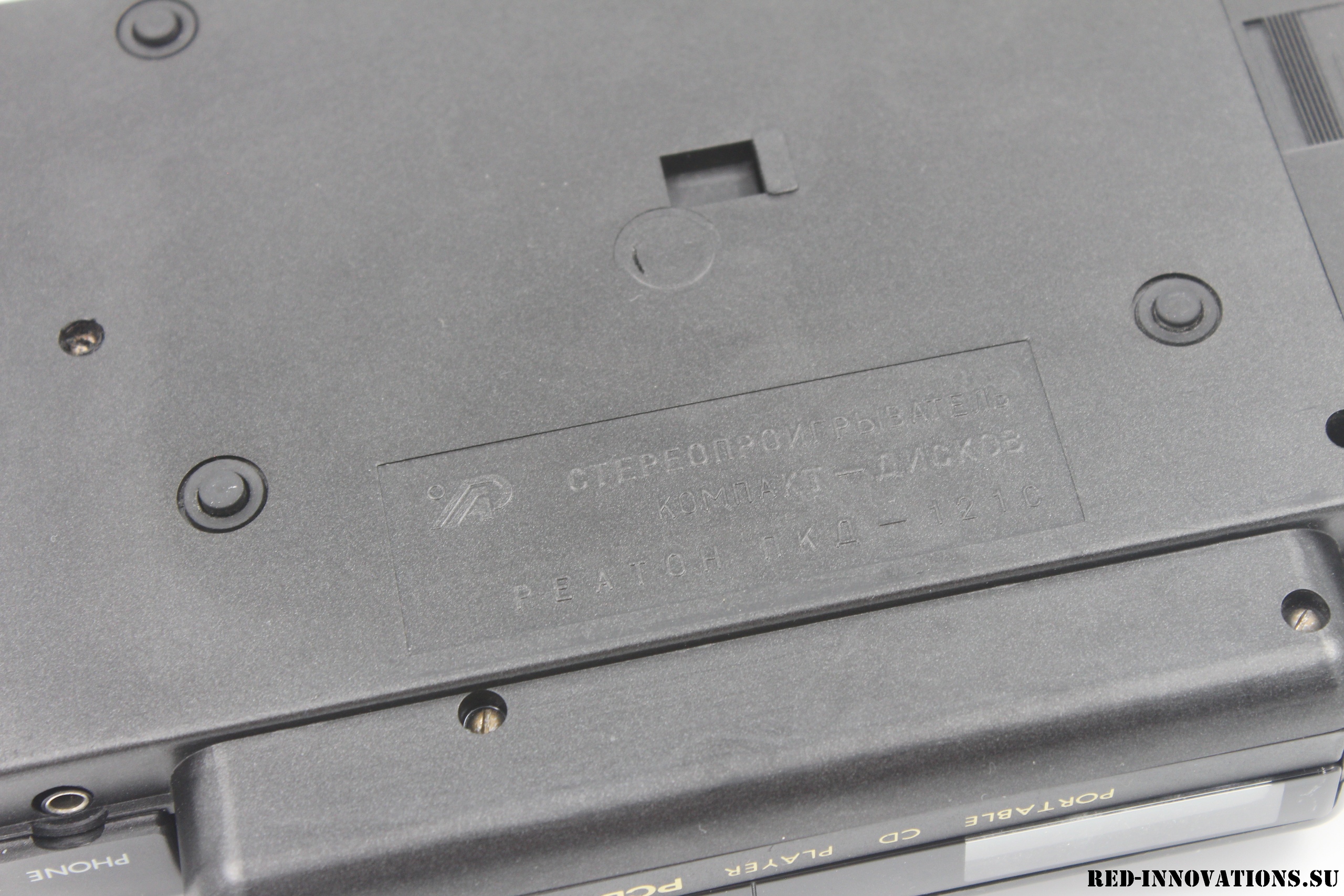

Надпись

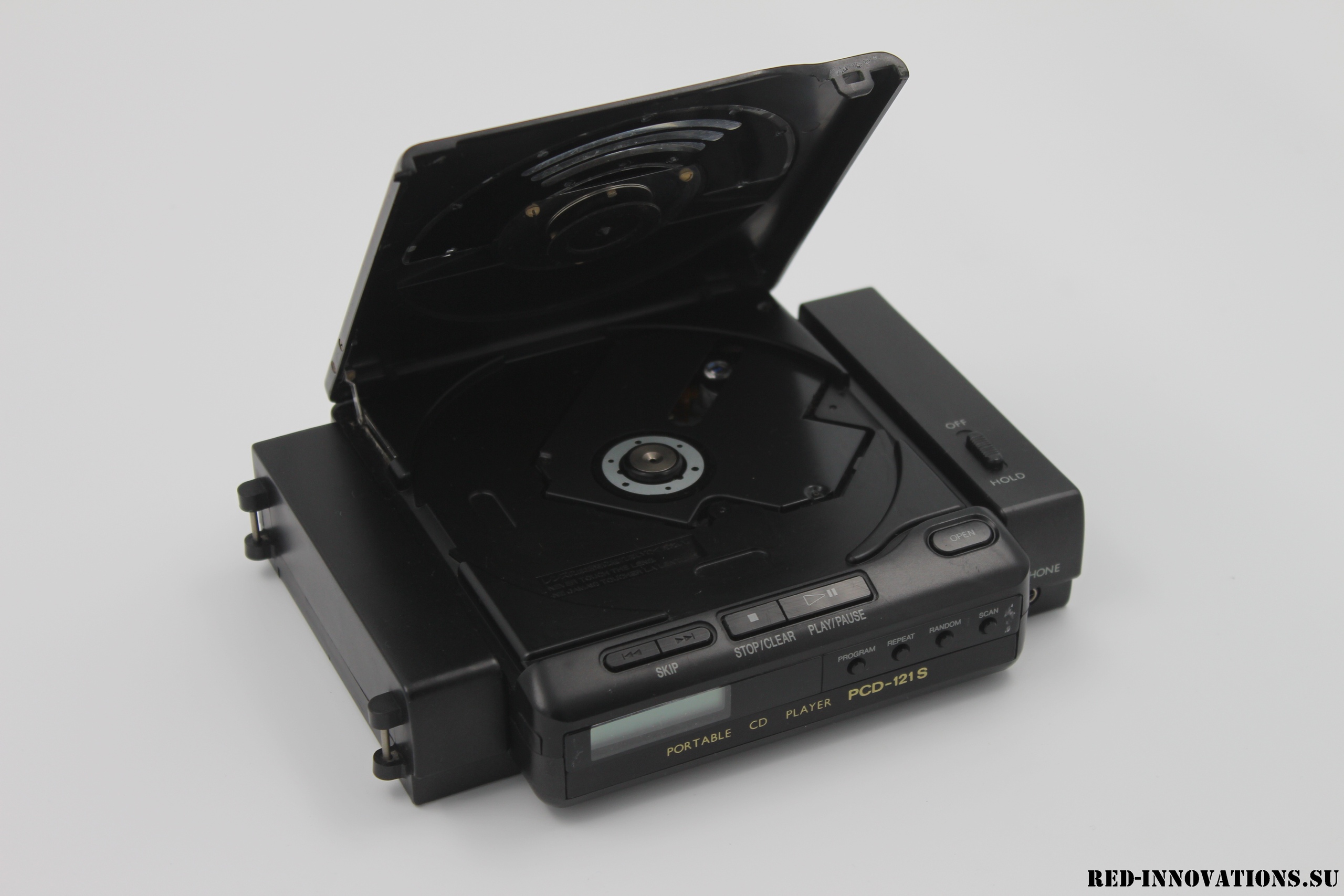

С открытой крышкой

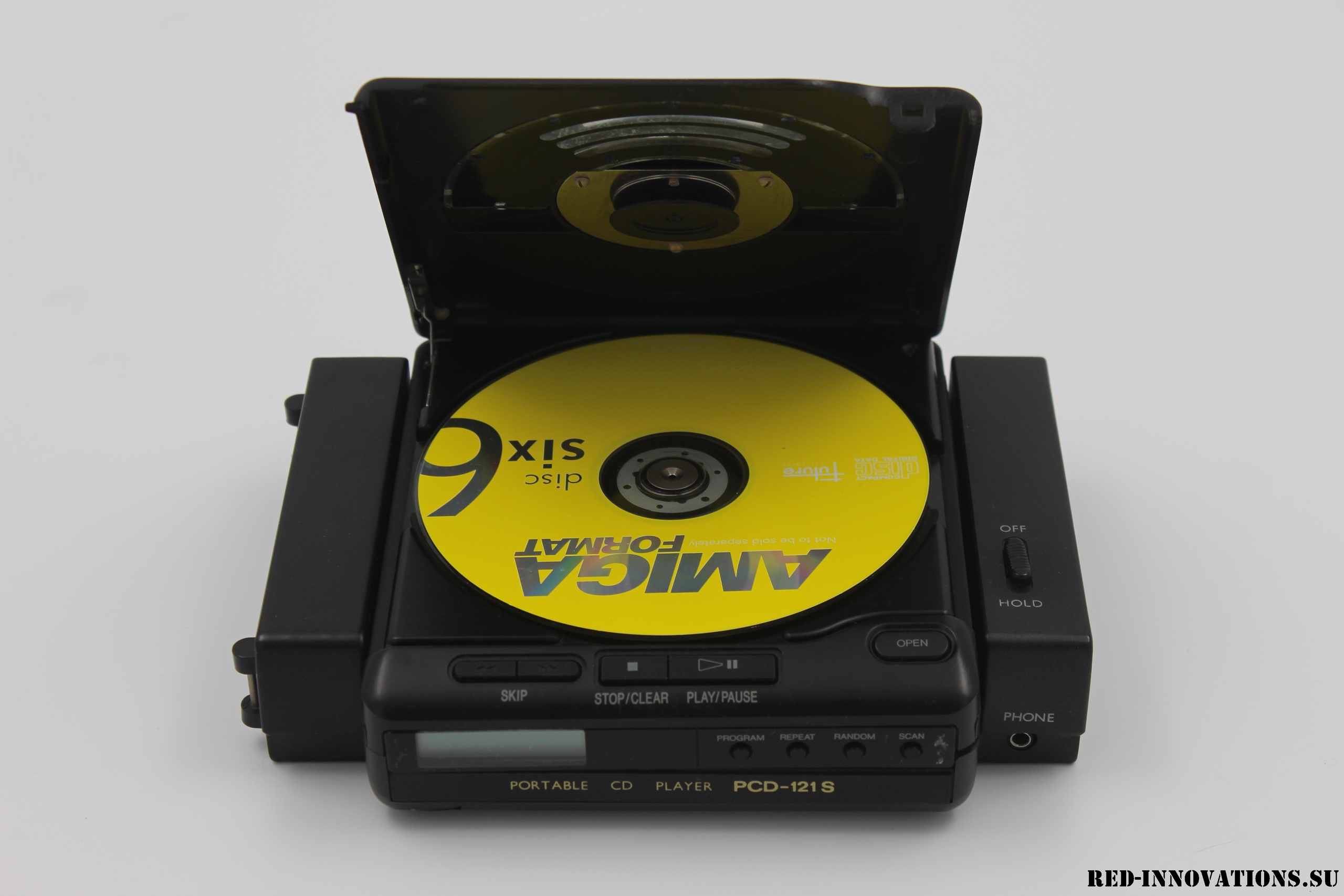

С установленным диском

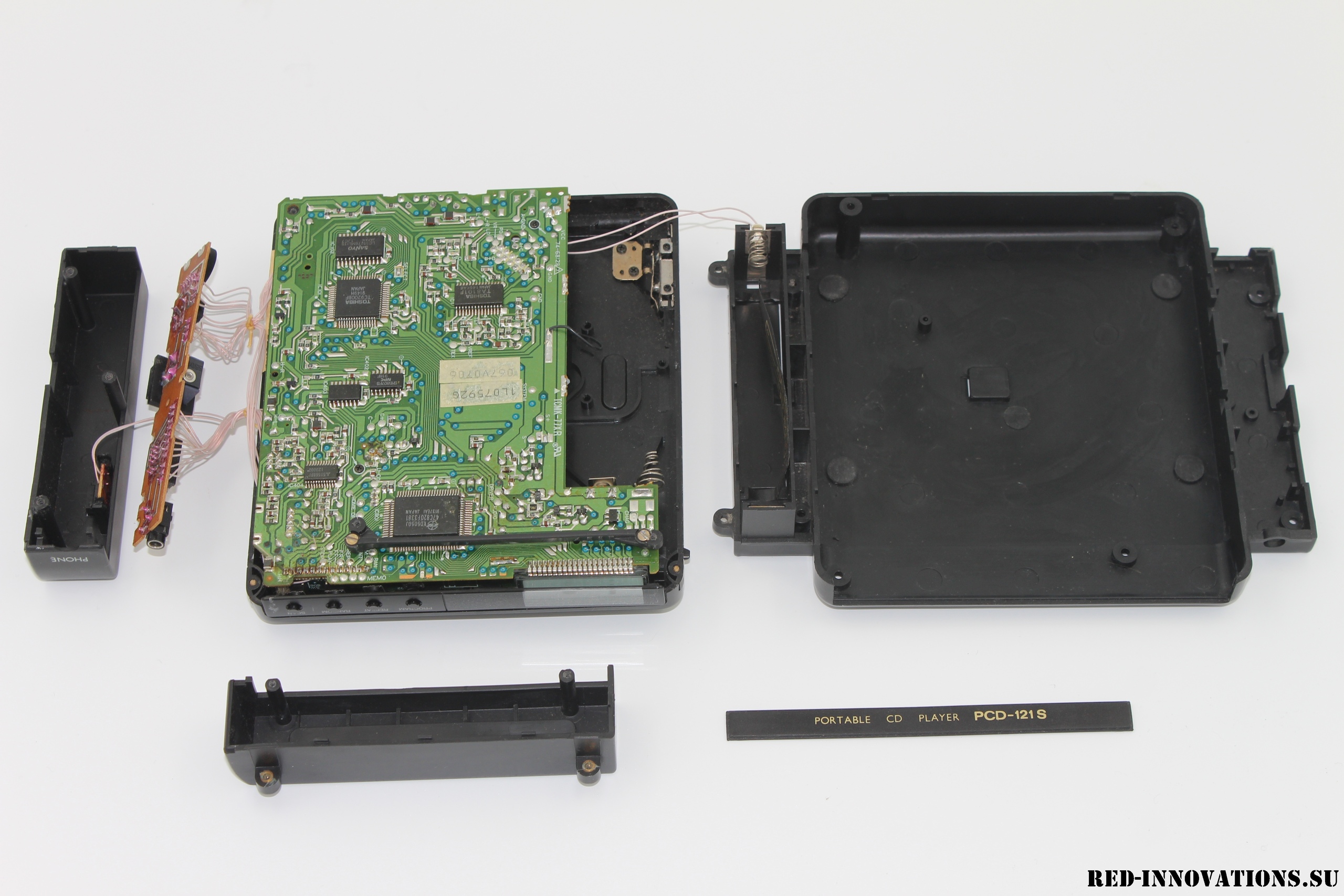

Внутреннее устройство

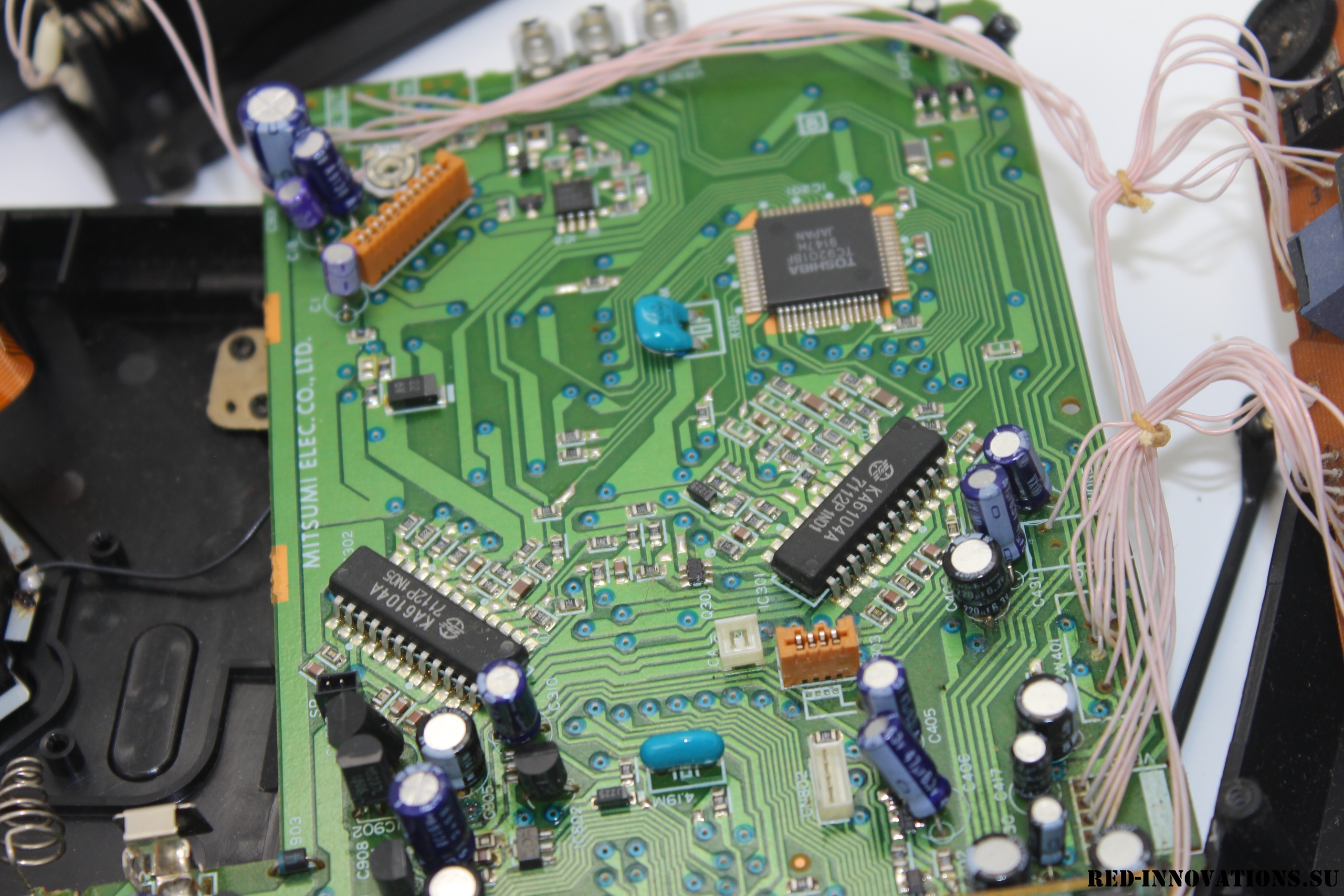

Основная плата

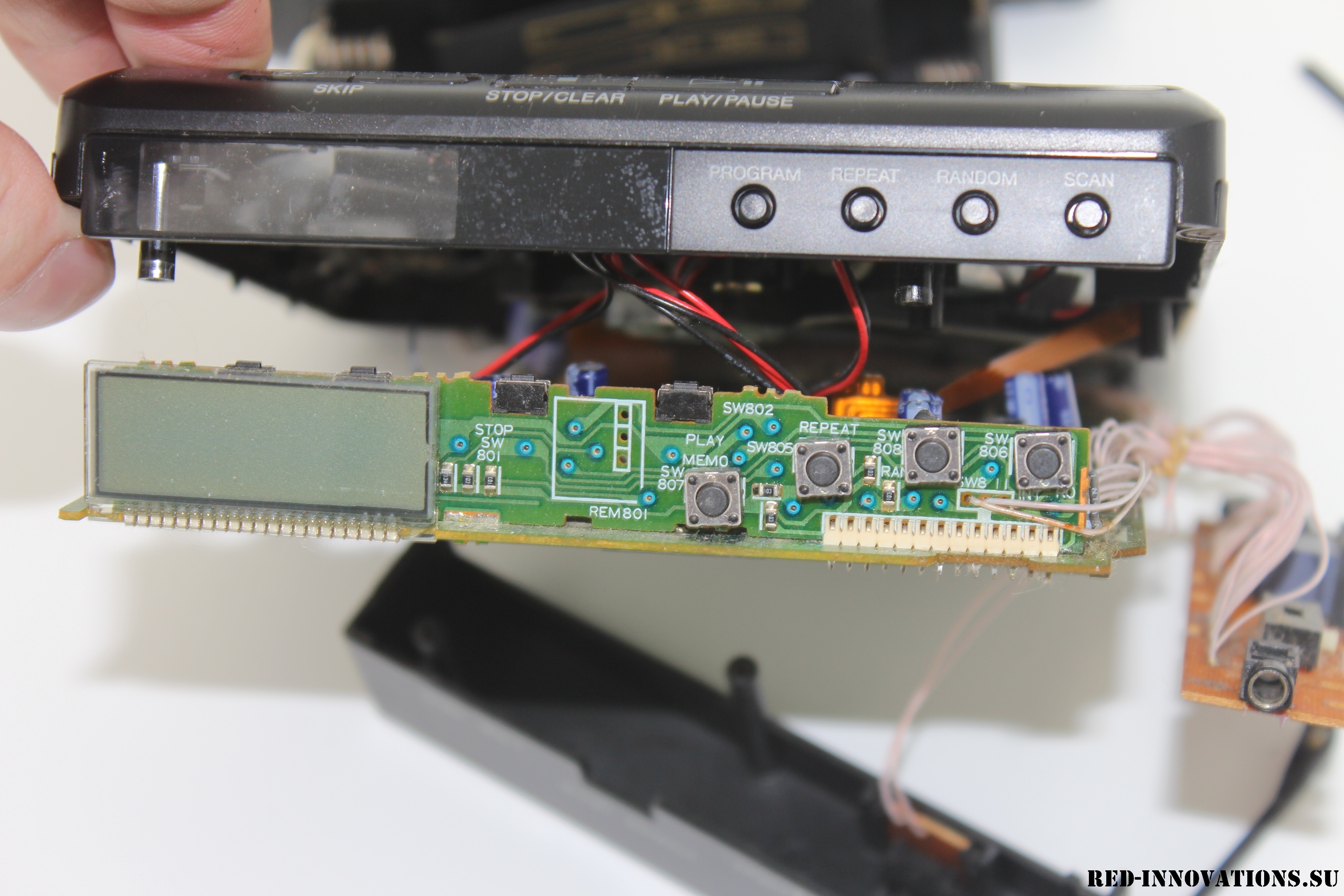

Плата дисплея

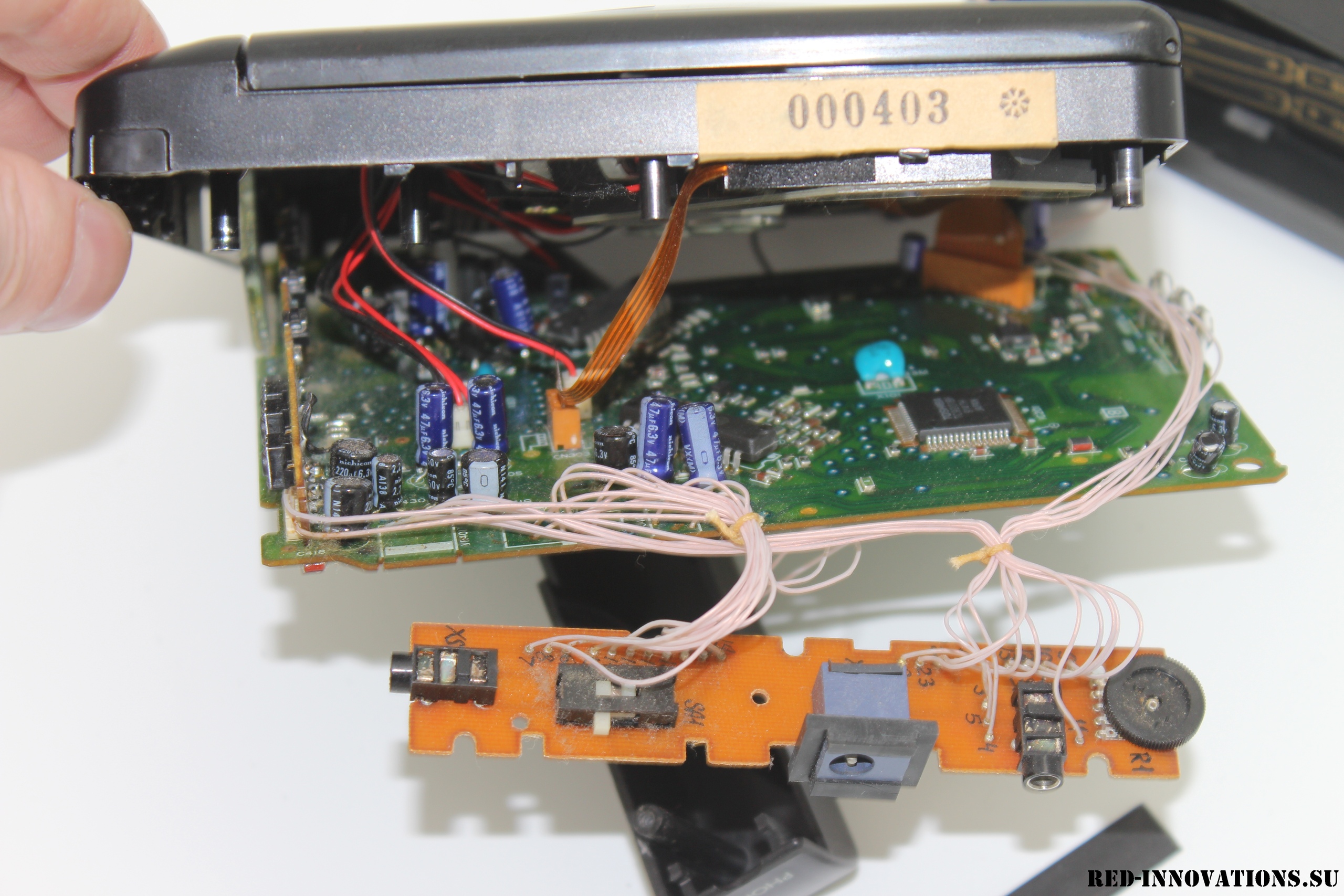

Плата с разъёмами

Оптико-механический блок

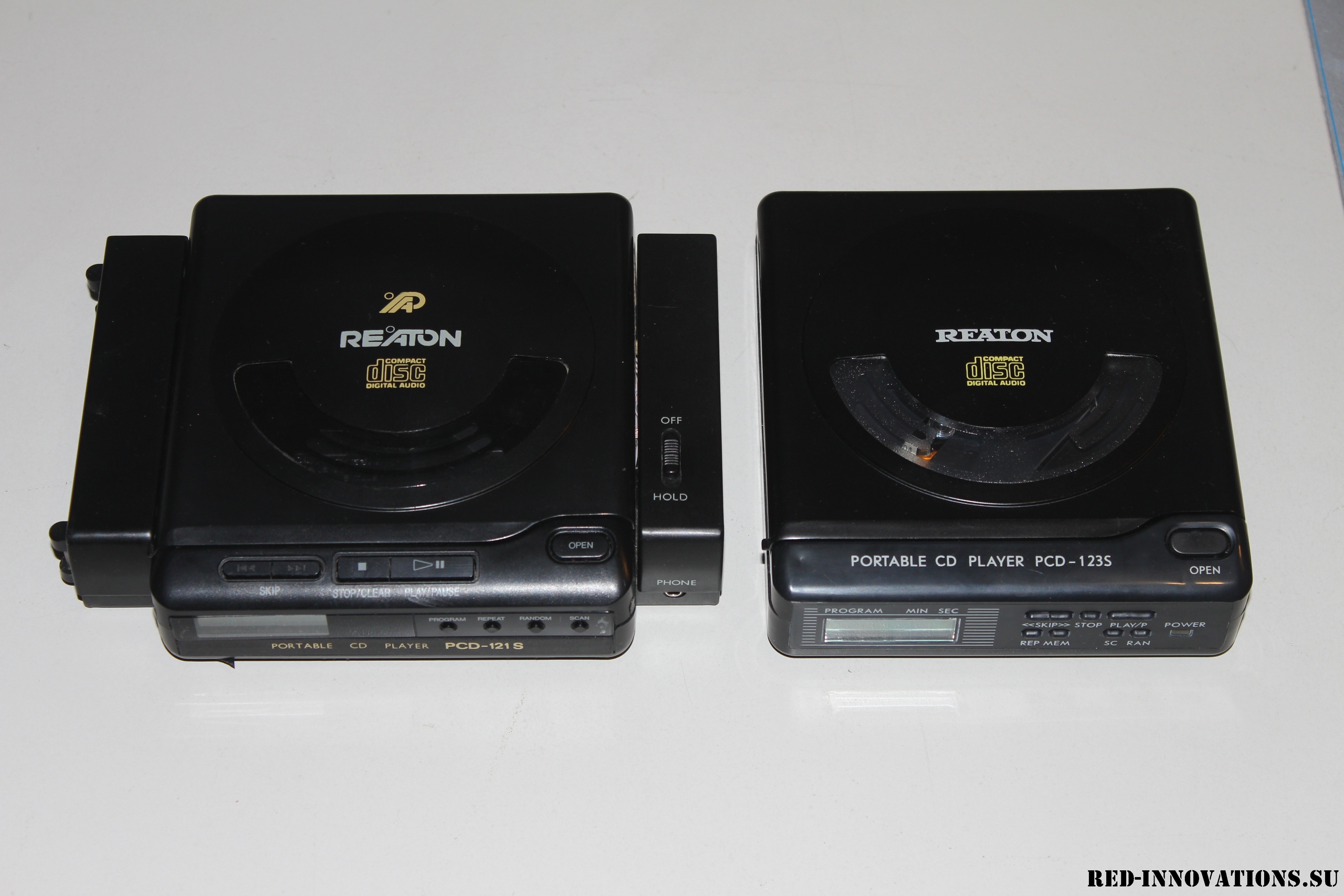

"Реатон ПКД-121" и "Реатон ПКД-123"

Слева на фото "Реатон ПКД-121" с разъёмом для подключения к магнитоле "Томь РЭМ 121" (фото с сайта avito.ru)

Магнитола "Томь РЭМ 121" с установленным плеером "Реатон ПКД-121" (фото из томской газеты "Радиотехник" за 6 декабря 1991 года, источник - ok.ru/group/55104806518784)
