Микрокомпьютер "Электроника МК-85"

Н
А
В
Е
Р
Х

"Электроника МК-85", ставшая первый советским карманным микрокомпьютером, производилась на зеленоградском заводе "Ангстрем" с 1986-ого года. Массовый выпуск продолжался до 1995-ого года, а окончательно завершился не ранее в 2002-ого. Внешний вид устройства повторял дизайн японского микрокомпьютера Casio FX-700, однако схемы этих двух моделей не имели между собой ничего общего. "Электроника МК-85" стала одним из первых (если не первым) в мире микрокомпьютеров с 16-разрядным процессором. Устройство обладало высоким быстродействием и завидной функциональностью. Система команд была совместима со стандартом PDP-11, а именно, с его советским вариантом, реализованном в ЭВМ "Электроника-60" и подобных машинах (ДВК, УКНЦ, БК и проч.). Основным программным обеспечением МК-85 был встроенный в ПЗУ интерпретатор языка Бейсик.

Микрокомпьютер мог работать в четырёх режимах: режиме калькулятора, ввода программы, отладки программы и выполнения программы. Пользовательская информация хранилась во внутренней памяти. Память была энергозависимой, питание в выключенном состоянии осуществлялось от тех же батарей, что и во время работы микрокомпьютера (4 элемента типа СЦ-0,18). Для предотвращения потери данных при замене батарей в цепи питания был предусмотрен конденсатор; накопленной в нём энергии хватало не менее чем на 15 минут. Файловая система состояла из 10-ти файлов; в каждый можно было ввести отдельную программу или различные блоки одной. Ввод данных осуществлялся при помощи клавиатуры с многофункциональными клавишами (каждая клавиша могла иметь до 7-ти значений, среди которых были как символы, так операторы языка программирования). 12-разрядный ЖК дисплей с регулируемой контрастностью позволял отображать не только символы, но и примитивную графику. Для экономии электроэнергии быстродействие процессора было занижено, но, при необходимости выполнения ресурсоёмкой задачи, можно было включить турбо-режим.

Изначально "Электроника МК-85" была выполнена на 6-ти микросхемах. Ближе к концу 80-ых годов для микрокомпьютера были разработаны микросхемы более высокой степени интеграции, и их число в устройстве сократилось до 4-ёх. Базовая версия микрокомпьютера имела 2 Кбайта памяти (этого хватало для программы длиной в 1221 шаг). В расширенной модификации, носившей название "Электроника МК-85М", было установлено 6 Кбайт памяти (5317 шага программы). Базовую версию легко можно было превратить в расширенную, допаяв на плату ещё две микросхемы ОЗУ и шунтирующие конденсаторы. В начале 90-ых годов "Ангстрем" выпустил модификацию "Электроника МК-85Б", нашедшую применение в банковской системе России для задач шифрования информации. Другой специальной версией микрокомпьютера стала "Электроника МК-85С", предназначавшаяся для нужд российской армии. В те же годы фирмой "Анкорт" (созданной на основе подразделений завода "Ангстрем") была разработана следующая модель микрокомпьютера - "Электроника МК-95" (не путать с одноимённым устройством минского завода "Интеграл"). В новой модели была расширена память, установлен ЖК-дисплей больших размеров и имелся программируемый порт, к которому могла подключаться док-станция, обеспечивавшая связь микрокомпьютера с ПК и телефонной линией. Катастрофическое состояние российской экономики тех лет не позволило организовать массовый выпуск перспективного микрокомпьютера.

Сторонними предприятиями на основе микрокомпьютера были созданы диагностический прибор для измерения параметров сердечной деятельности "Микро-Мир" (производитель - ростовское НПП "Монитор") и "Накопитель цифровой информации" неизвестного назначения (производитель - СТ "Адрон"). Кроме того, процессор, контроллер ввода-вывода и дисплей из МК-85 использовались в многофункциональном телефонном аппарате с АОН "Phone Master".

Производство "Электроники МК-85", продолжавшееся как минимум до 2002 года и не прекращавшееся даже в самые тяжёлые времена, а также объём выпуска более 150000 экземпляров явственно свидетельствуют об успешности проекта. Микрокомпьютер стал мощным средством для решения математических, инженерных, экономических и военных задач, снискал определённую популярность у геймеров. К сожалению, маленький объём памяти и отсутствие интерфейса для подключения внешних устройств не позволили в полной мере раскрыть возможности этой оригинальной и передовой для своего времени вычислительной машины.

Микрокомпьютер имел возможность работать как от батарей питания, так и от внешнего источника напряжением 6 Вольт. Потребляемая мощность составляла не более 0,2 Вт. Максимальная частота работы процессора - 2МГц. Габариты микрокомпьютера - 13х166х73 мм, вес - 150 г. Цена до гиперинфляции составляла 145 рублей, что делало МК-85 самой дешёвой ЭВМ в Советском Союзе.

Нашему музею принадлежат две модификации "Электроники": МК-85 (1995 г.в.) и МК-85М (1999 г.в.). Экземпляр 1995-ого года полностью исправен, у экземпляра 1999-ого года вышел из строя ЖК-дисплей

Электроника МК 85 - руководство и схема(взято с сайта zx-pk.ru)

Электроника МК 85 - видеозапись работы на нашем канале на YouTube

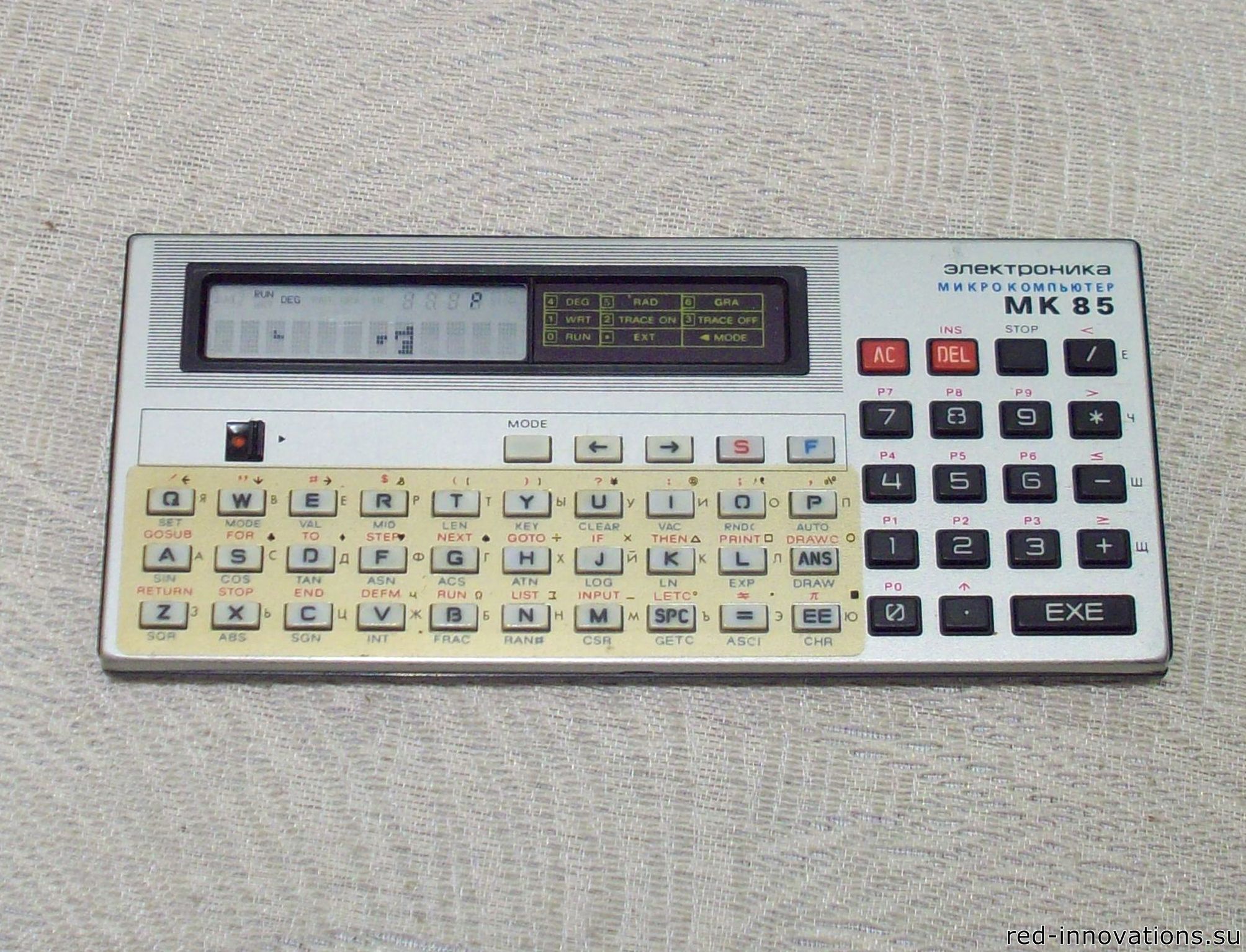

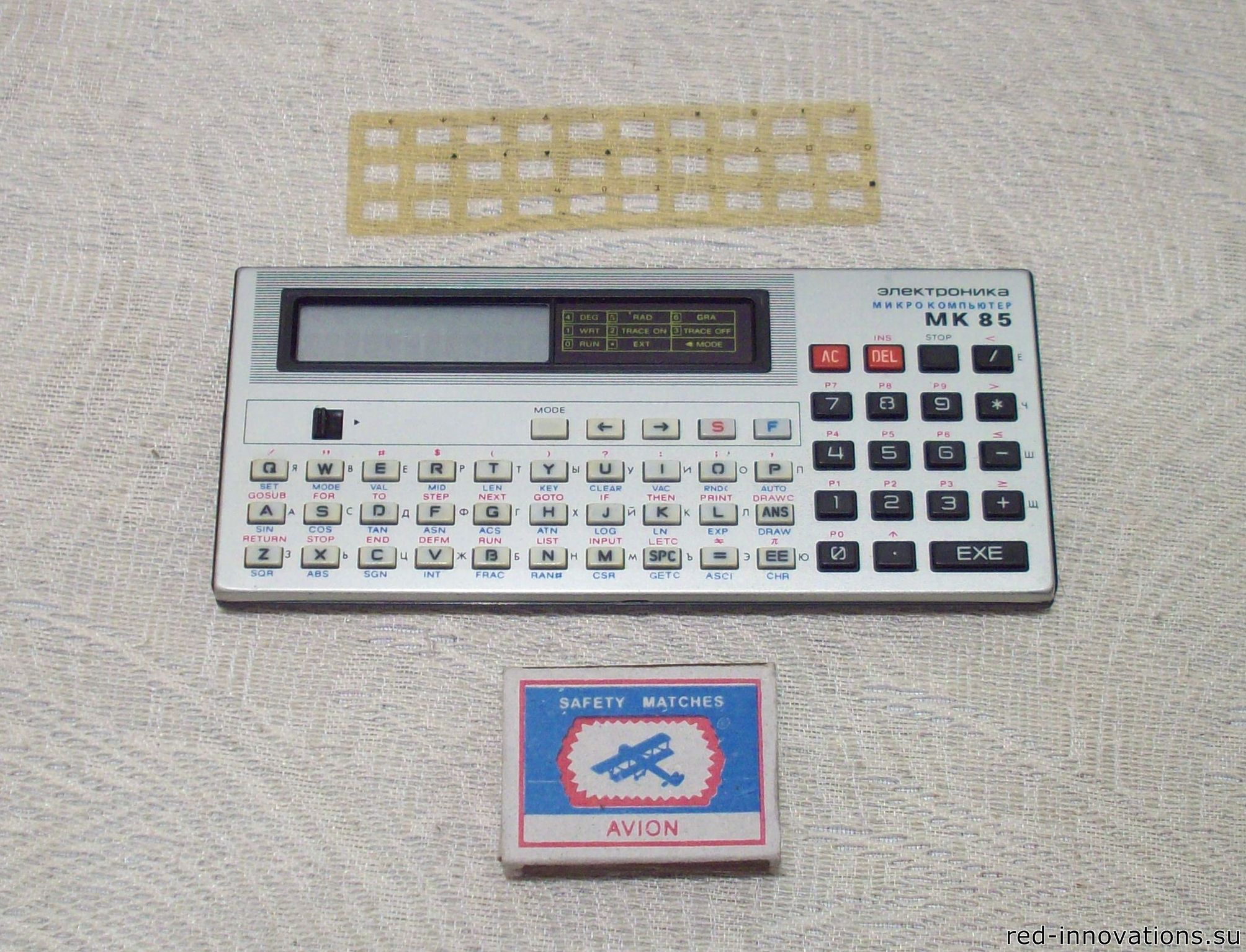

Электроника МК-85 - вид спереди

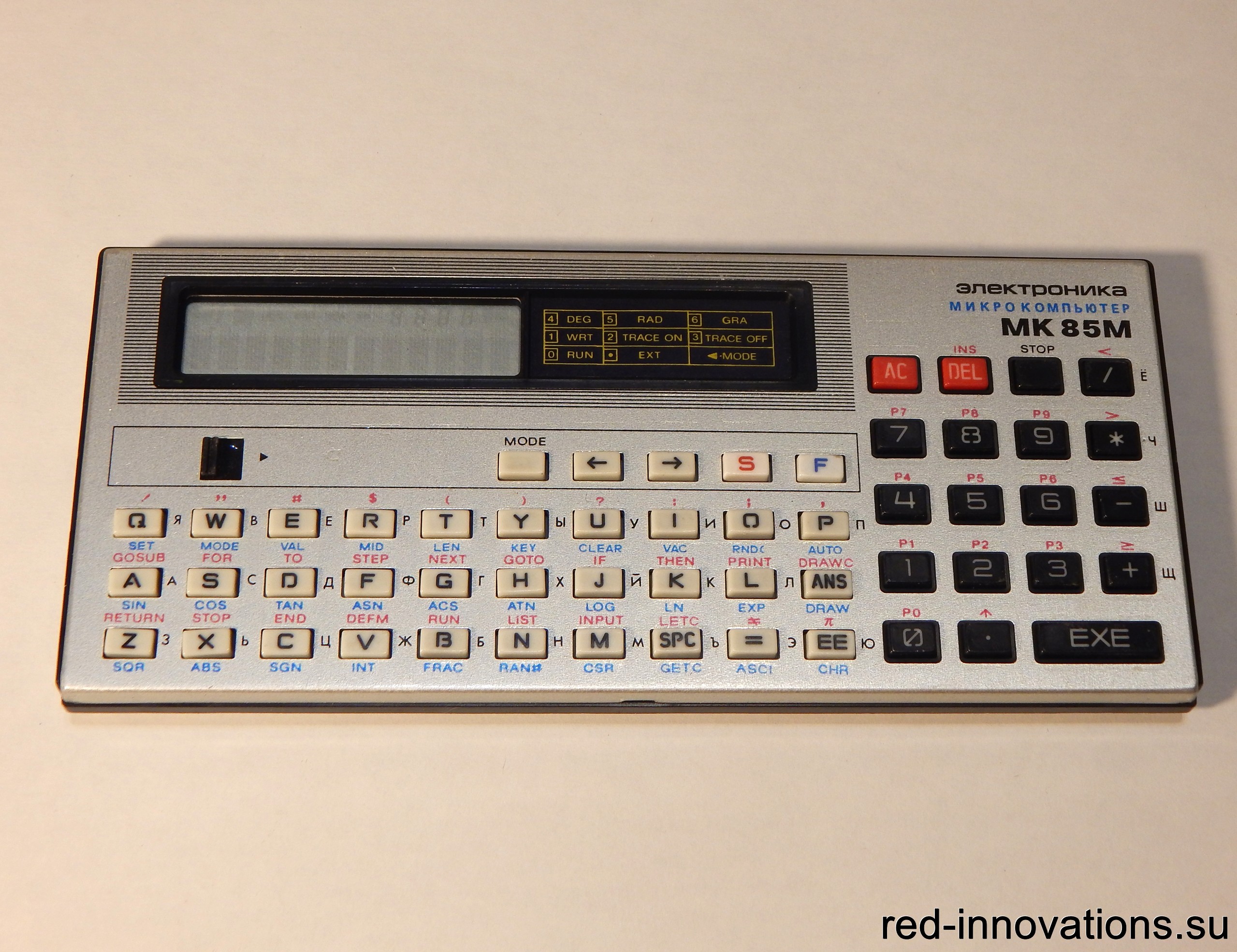

Электроника МК-85М - вид спереди

Электроника МК-85С - вид спереди (фото с сайта avito.ru)

С накладкой на клавиатуре, на экране игра Тетрис

На экране игра Doom

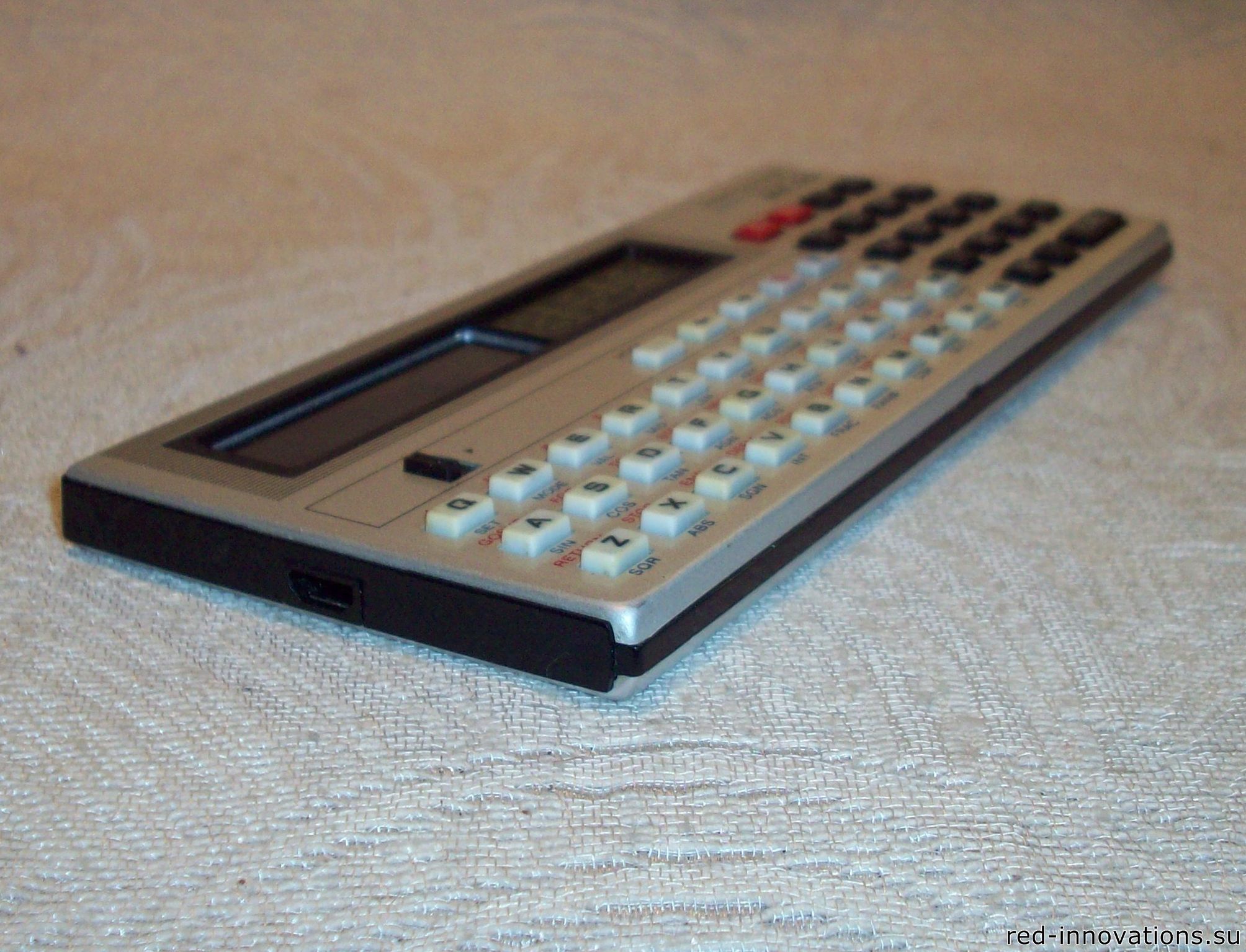

Вид слева

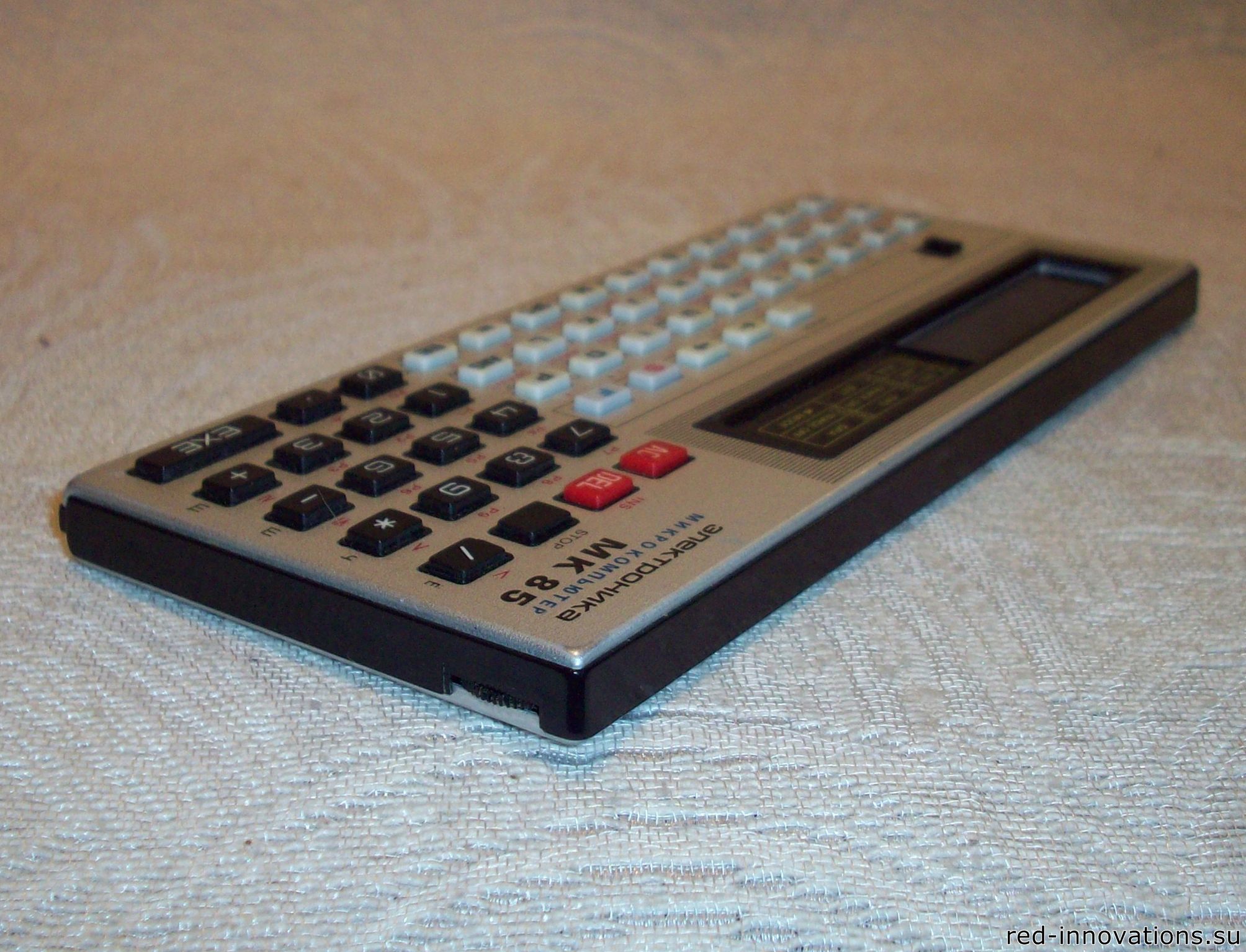

Вид справа

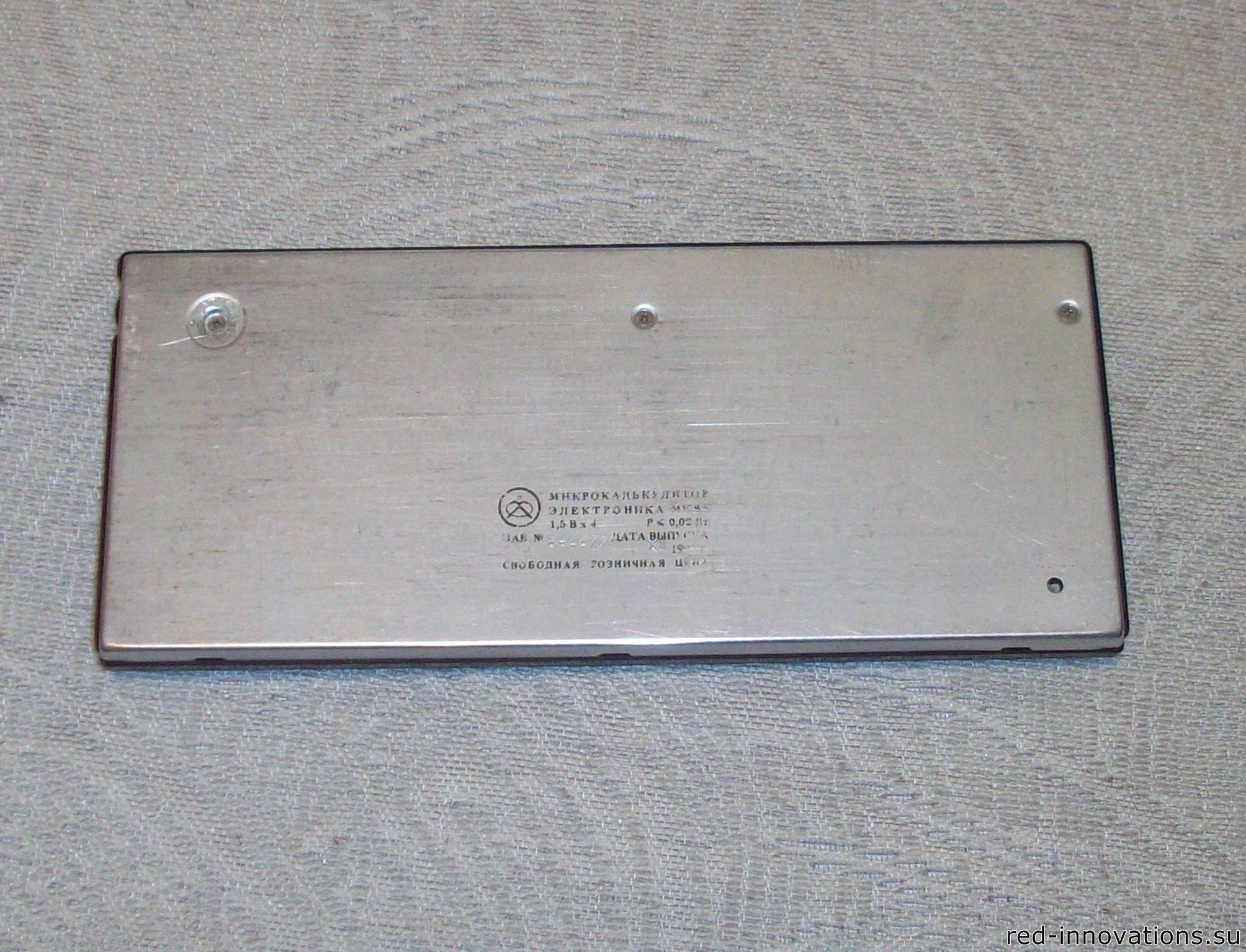

Электроника МК-85 - вид сзади

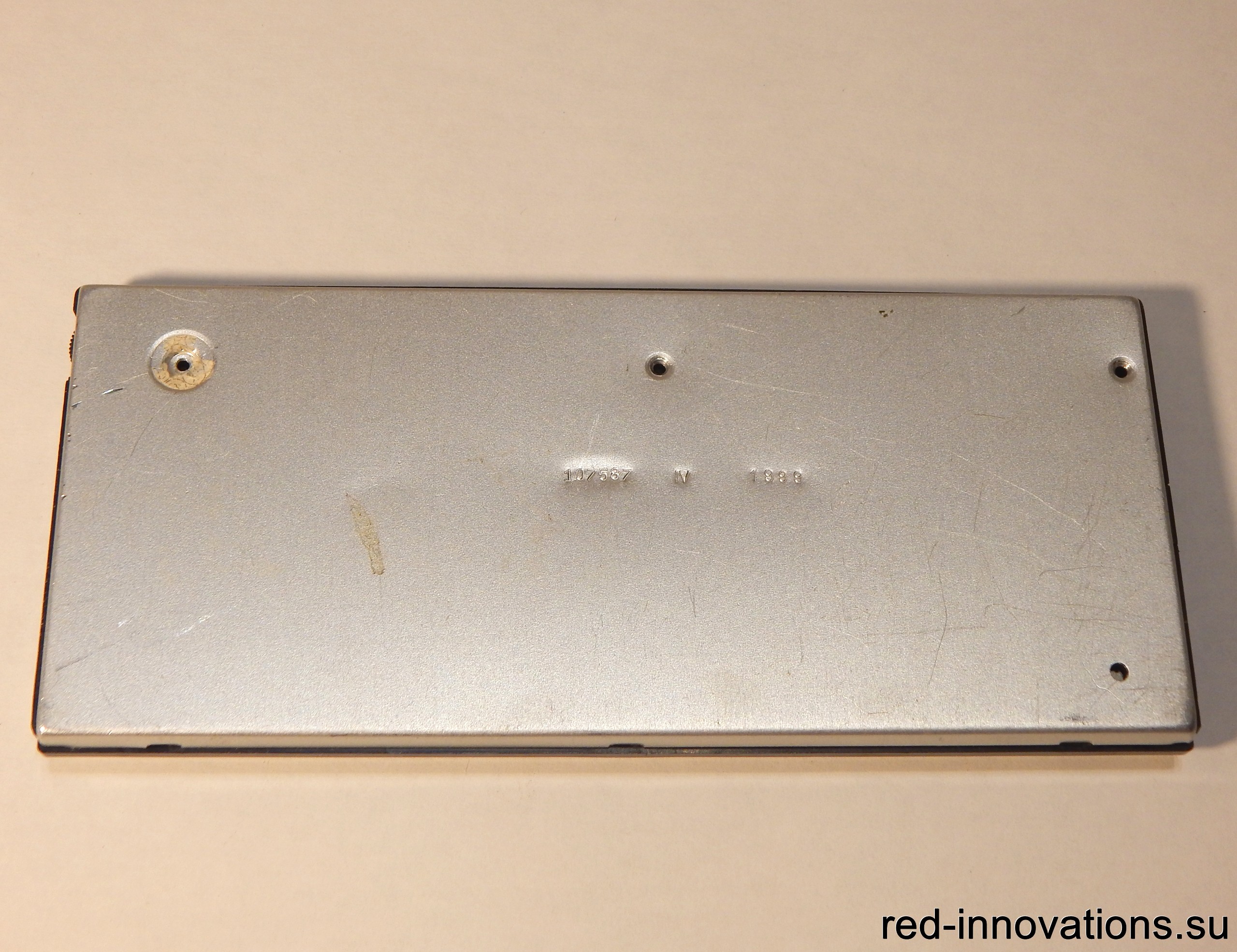

Электроника МК-85М - вид сзади

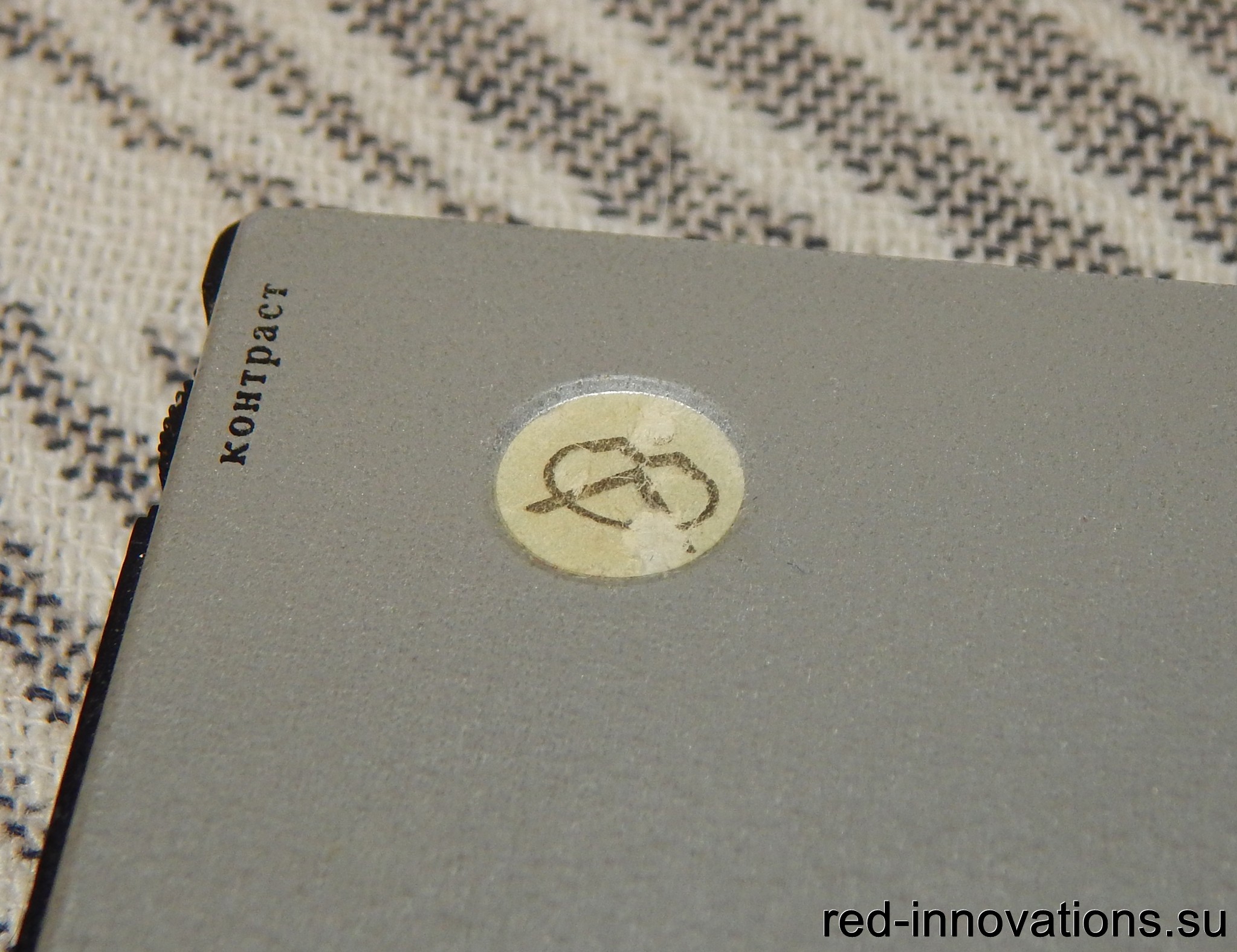

Заводская пломба на задней панели

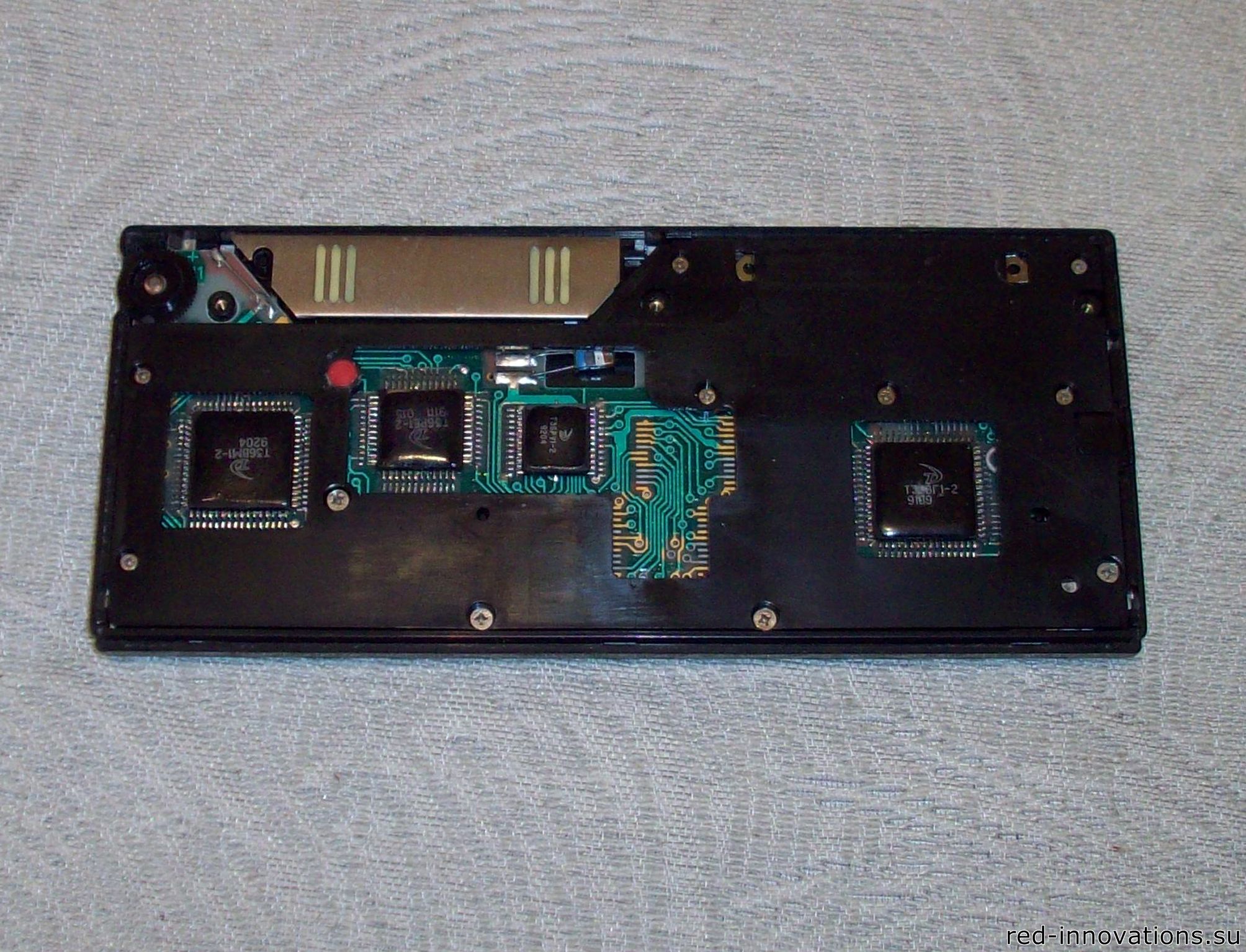

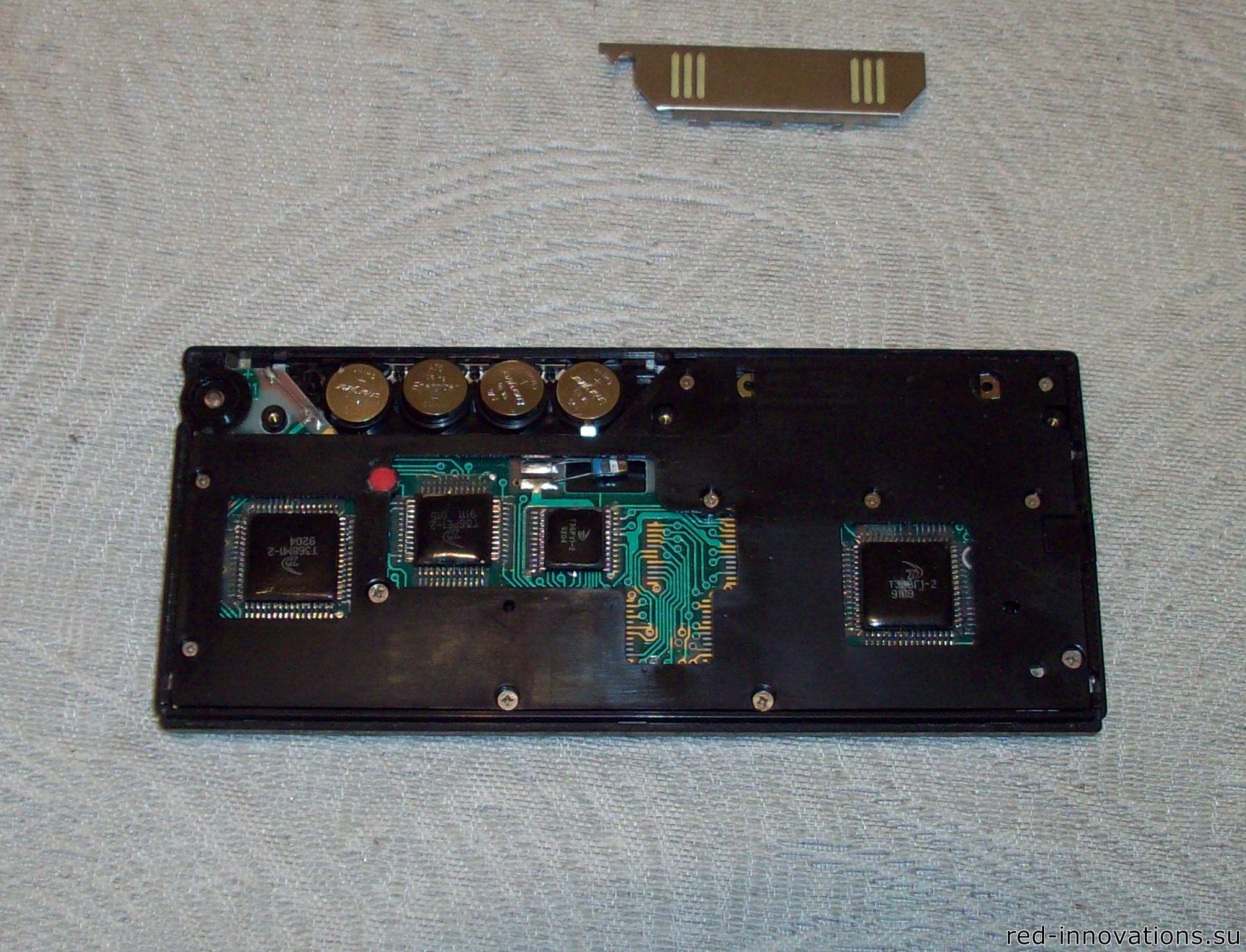

Электроника МК-85 1989 года со снятой задней крышкой

Электроника МК-85 1995 года со снятой задней крышкой

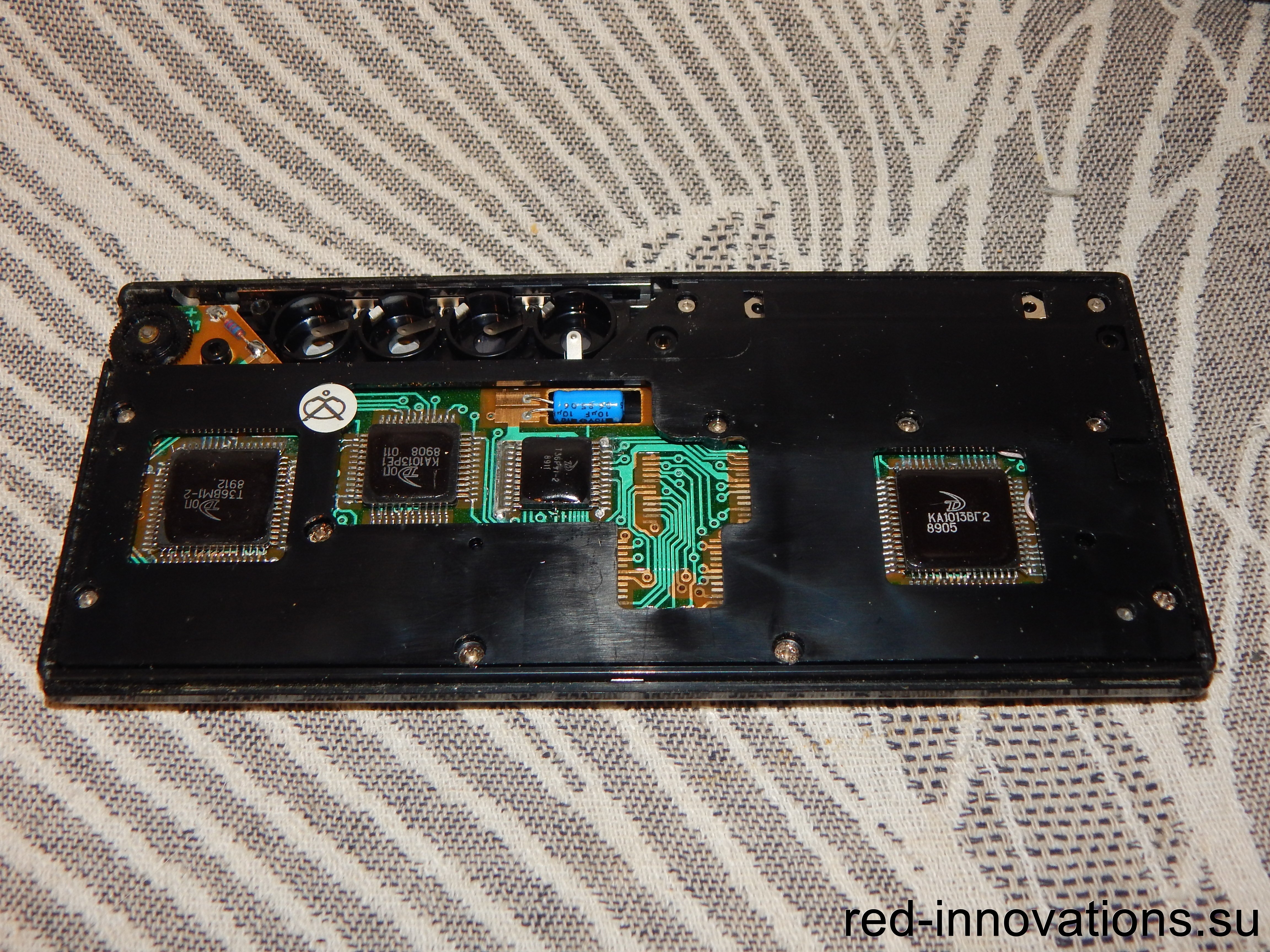

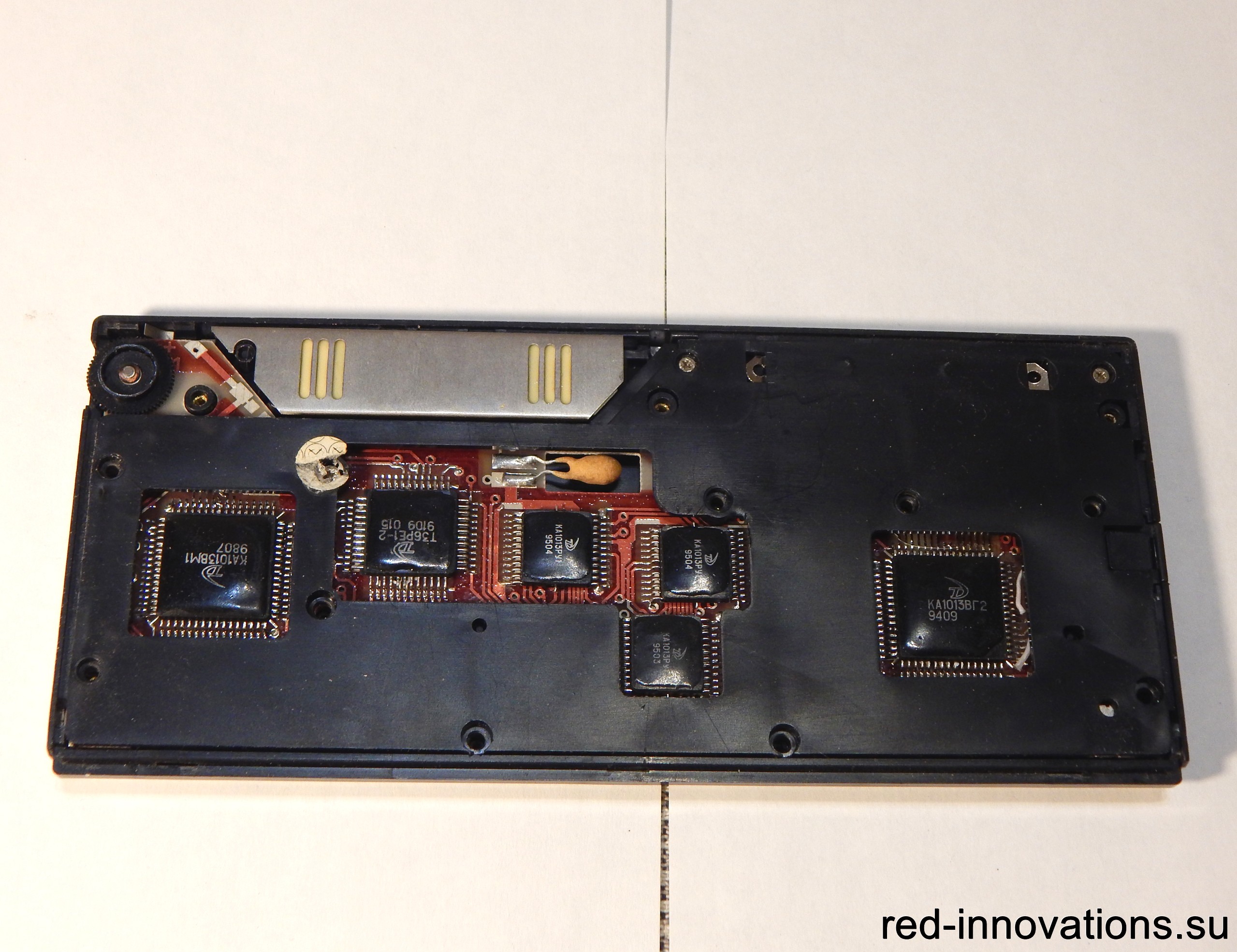

Электроника МК-85М 1999 года со снятой задней крышкой

Со снятой крышкой батарейного отсека

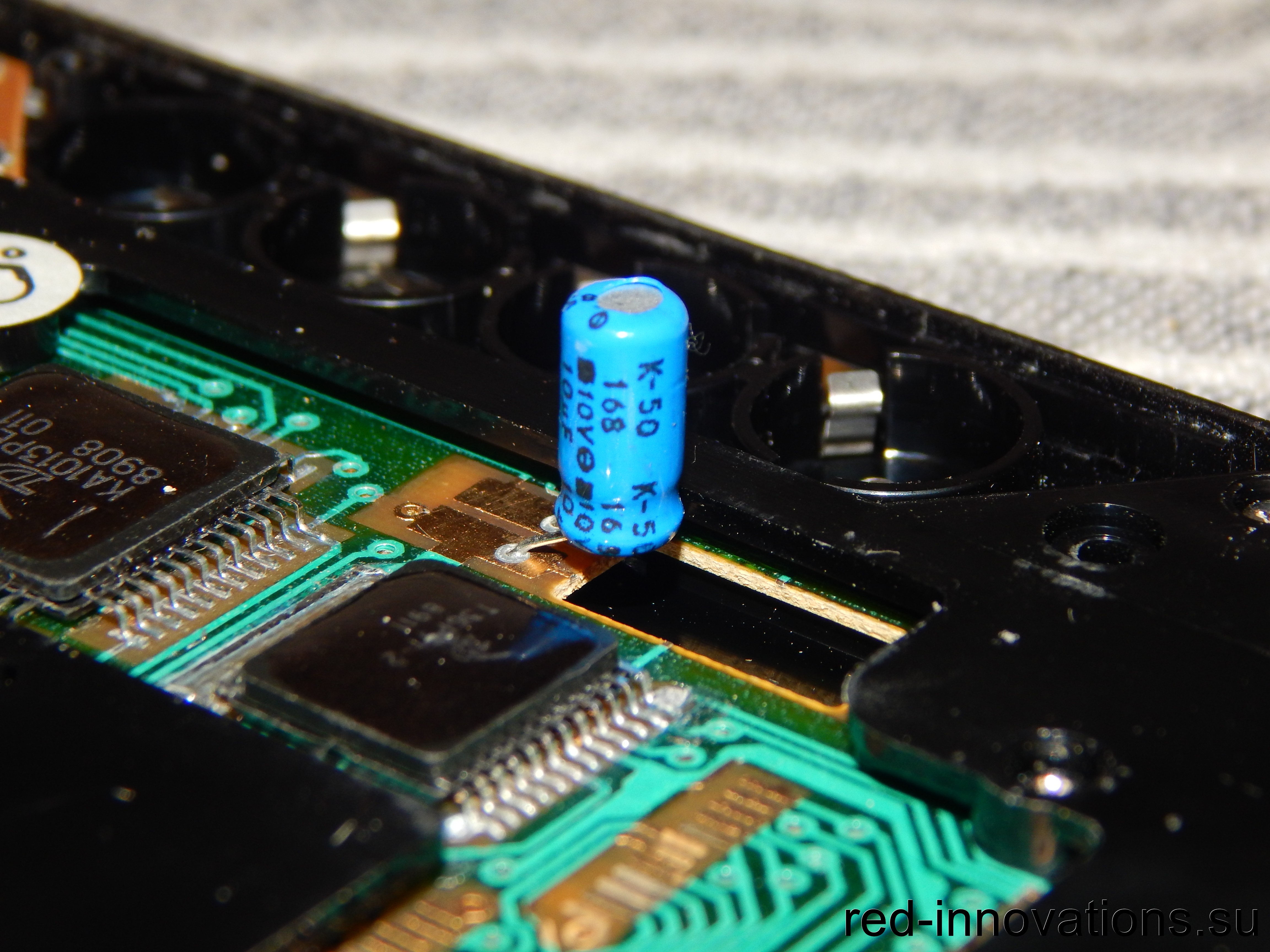

Конденсатор в микрокомпьютере 1989 года выпуска

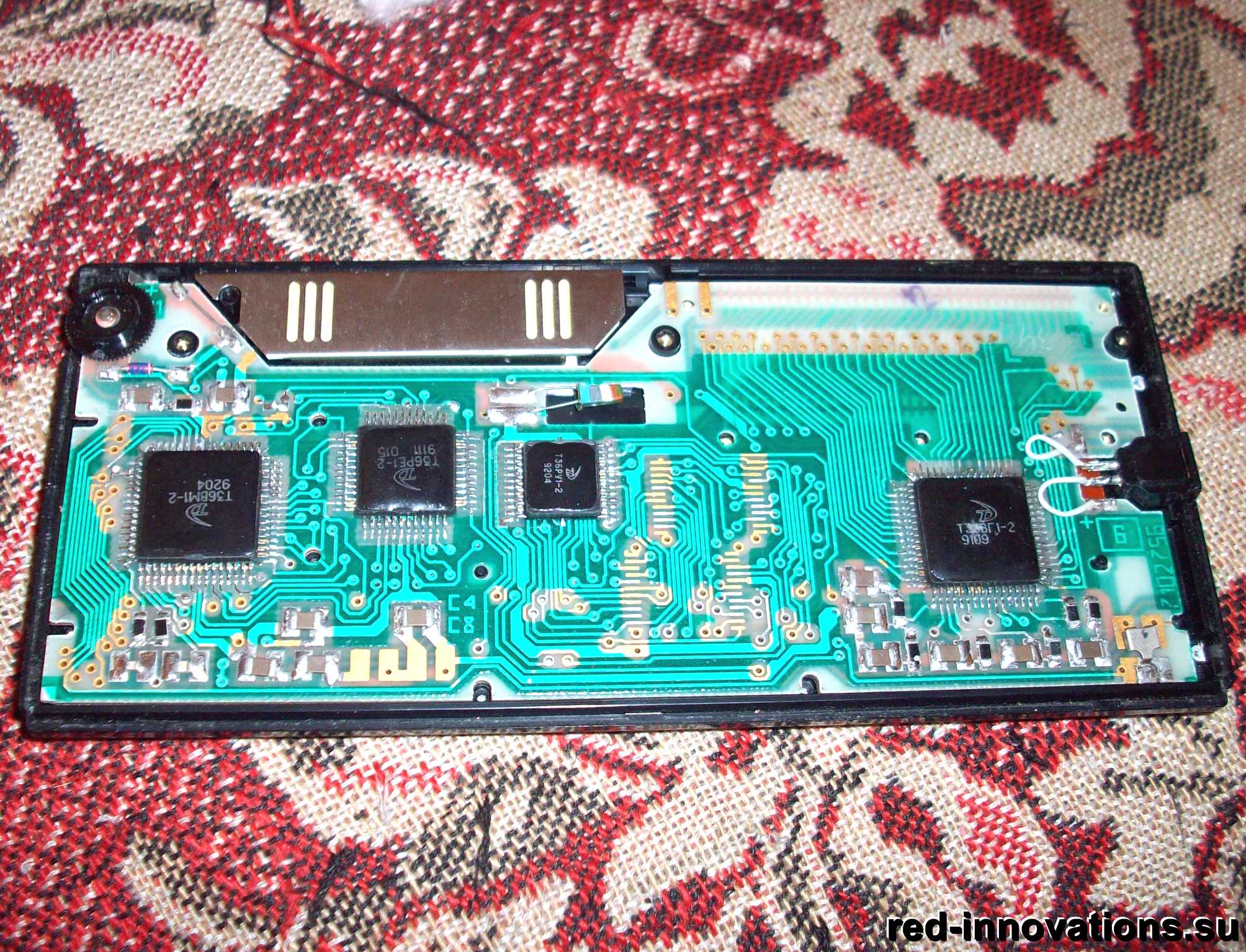

Вид на плату со стороны деталей

Вид на плату со стороны дорожек

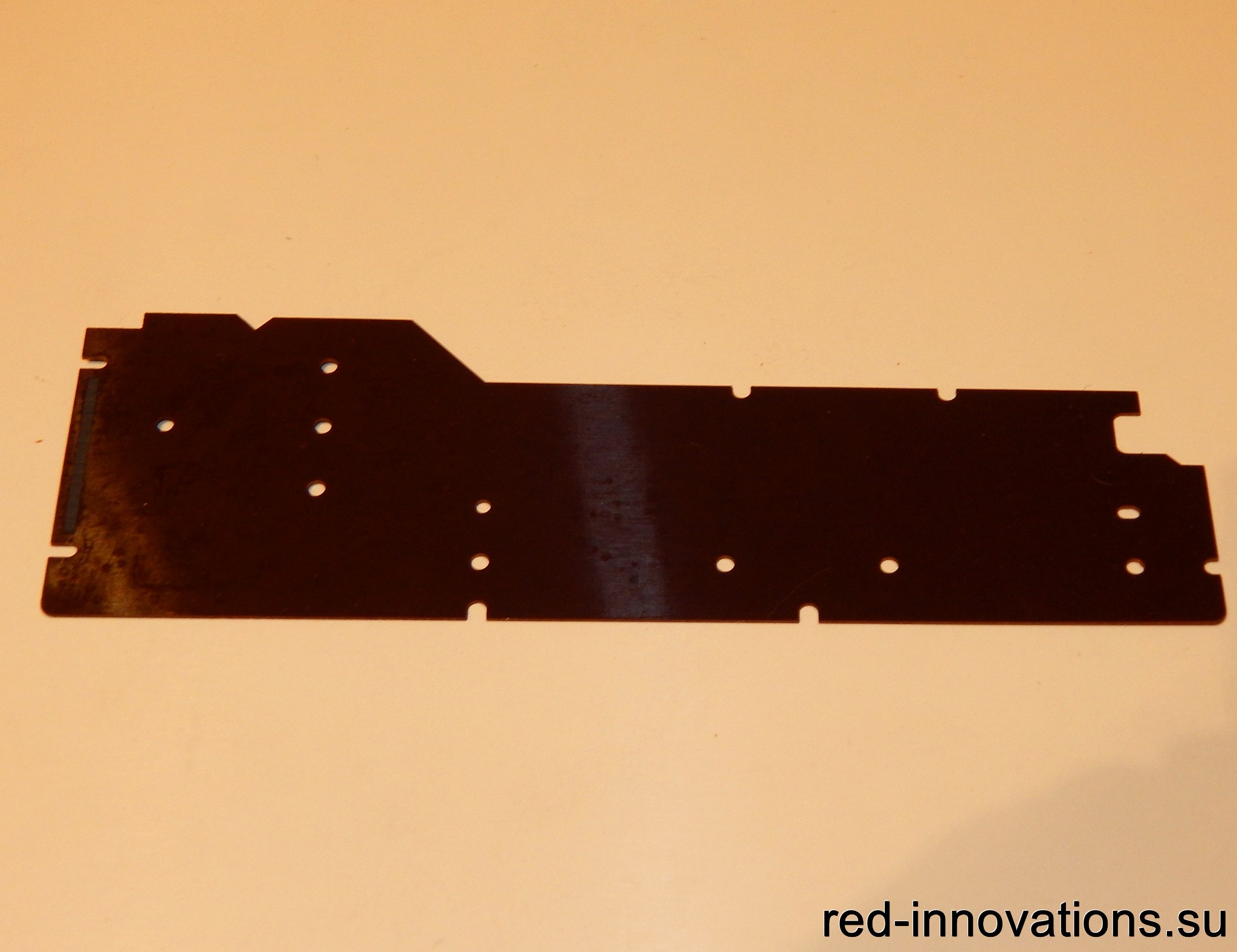

Изолирующая гетинаксовая прокладка, слева соединительный шлейф из токопроводящей резины

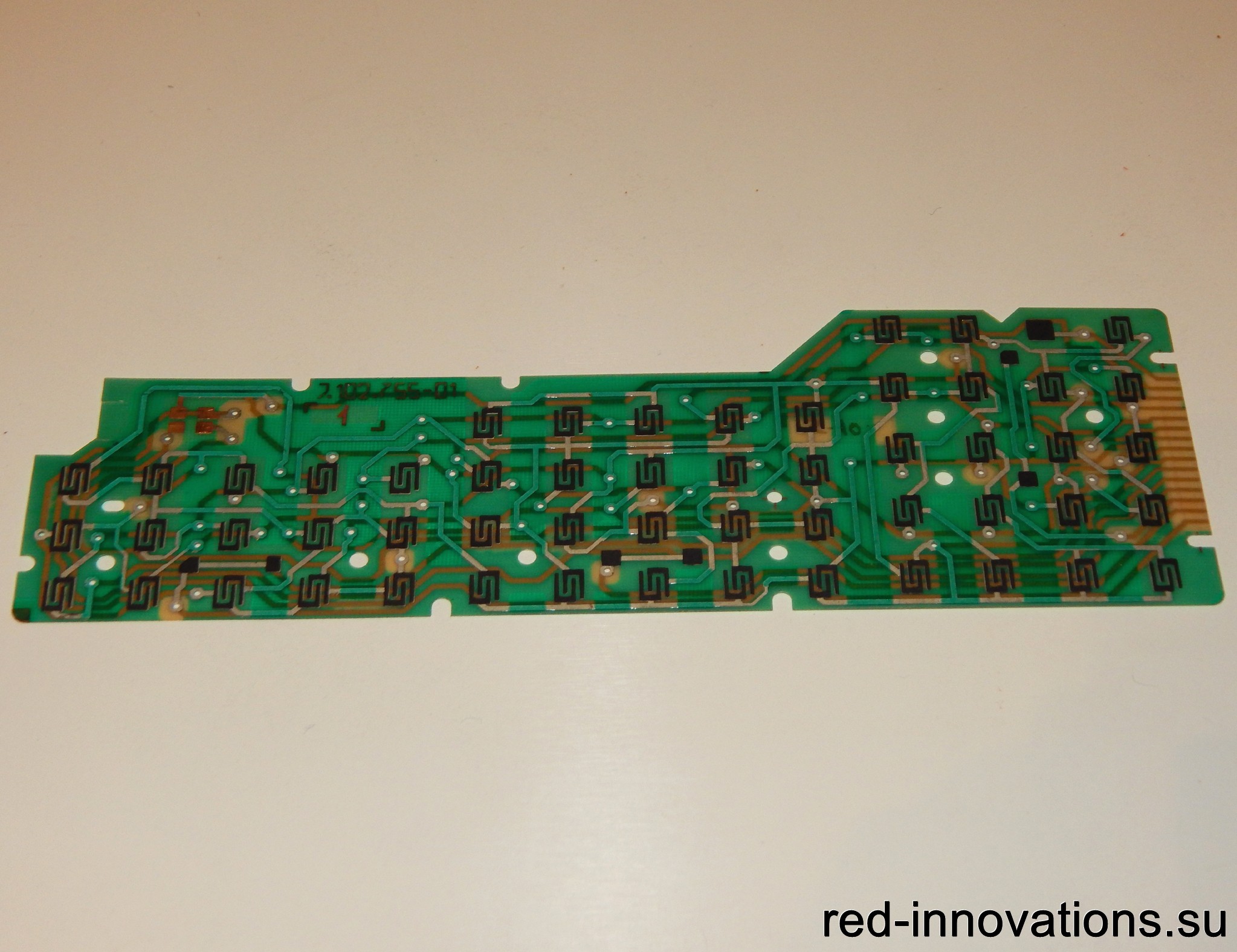

Плата клавиатуры со стороны кнопок

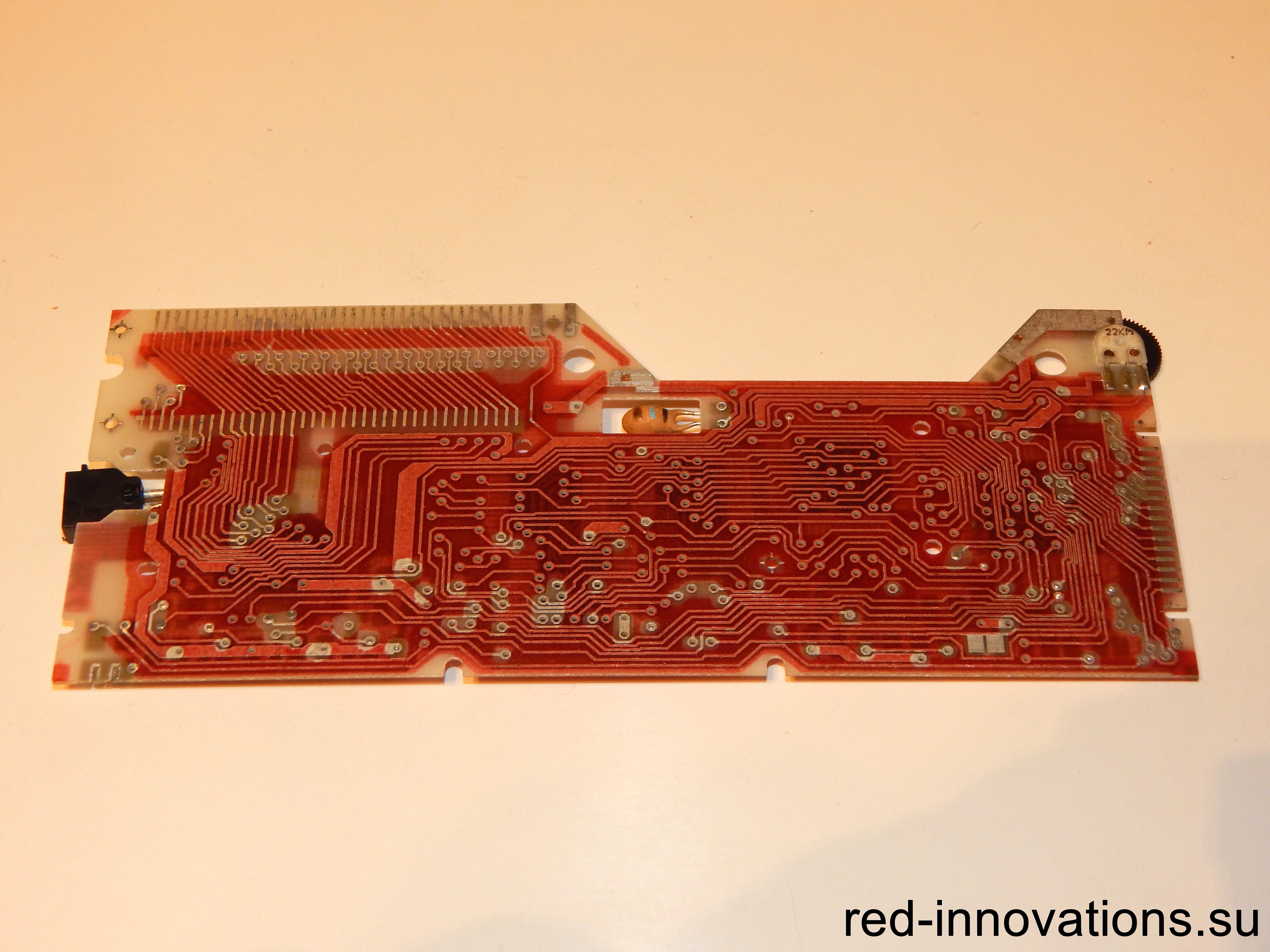

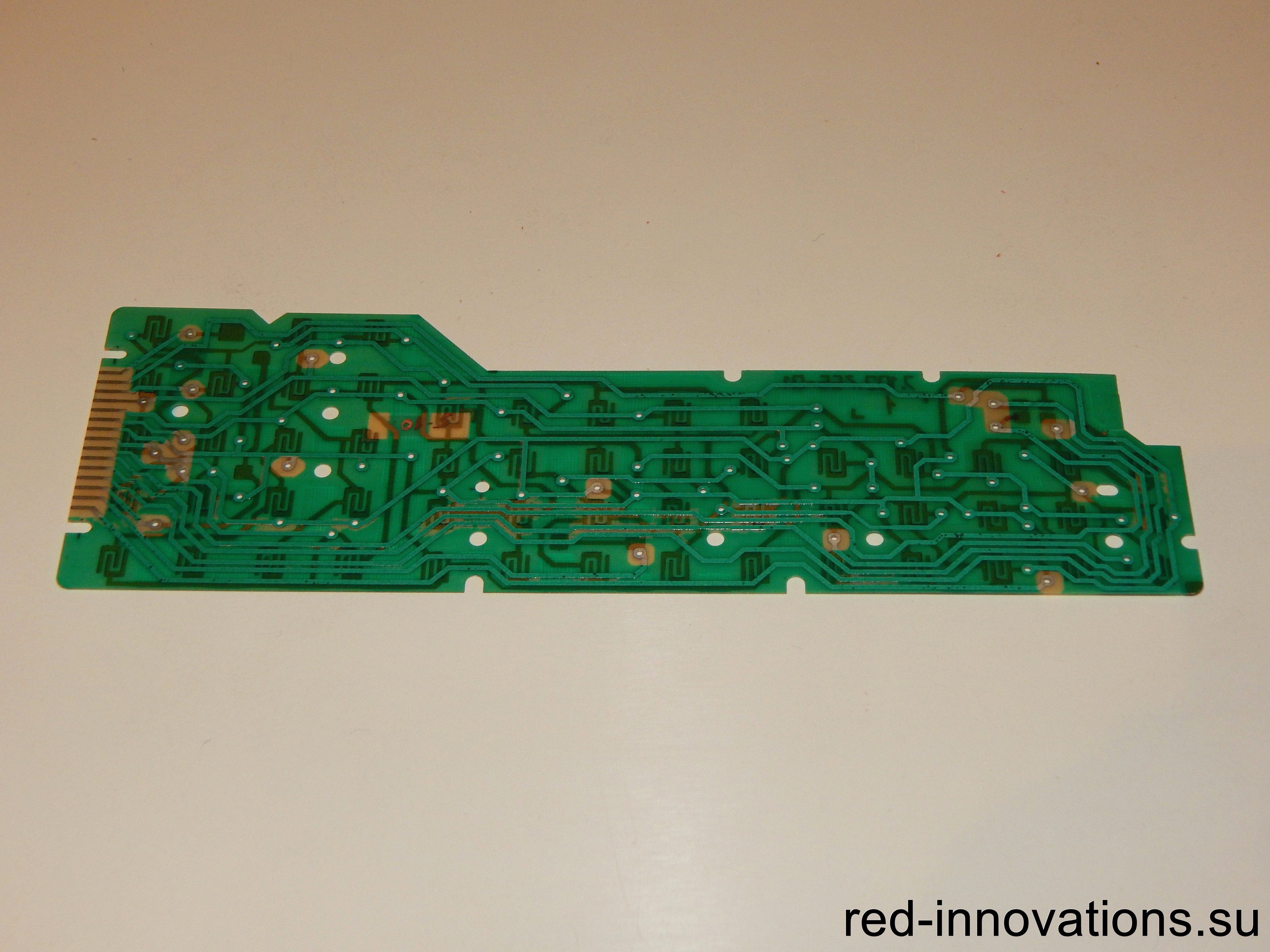

Плата клавиатуры со стороны дорожек

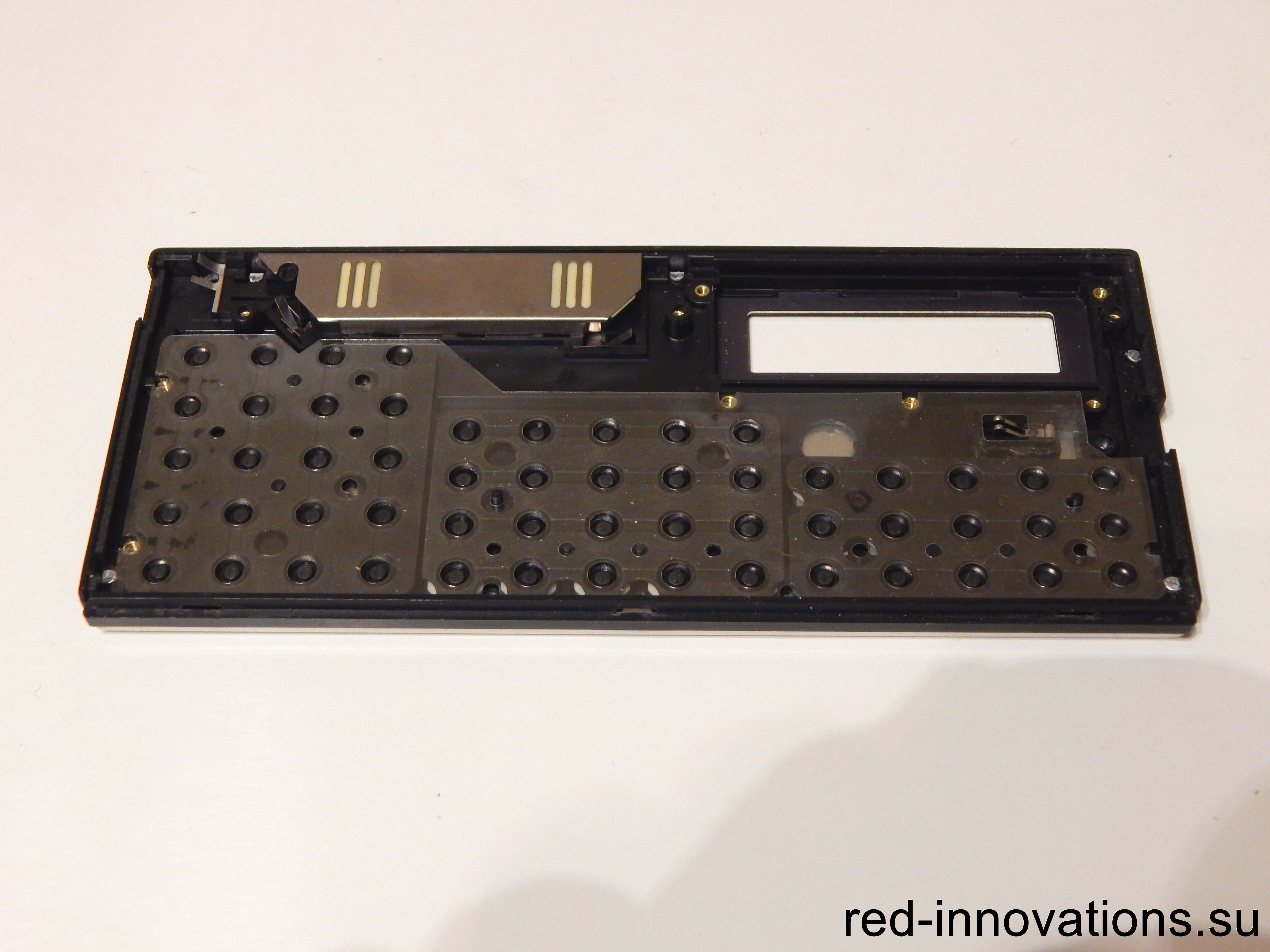

Мембраны клавиатуры

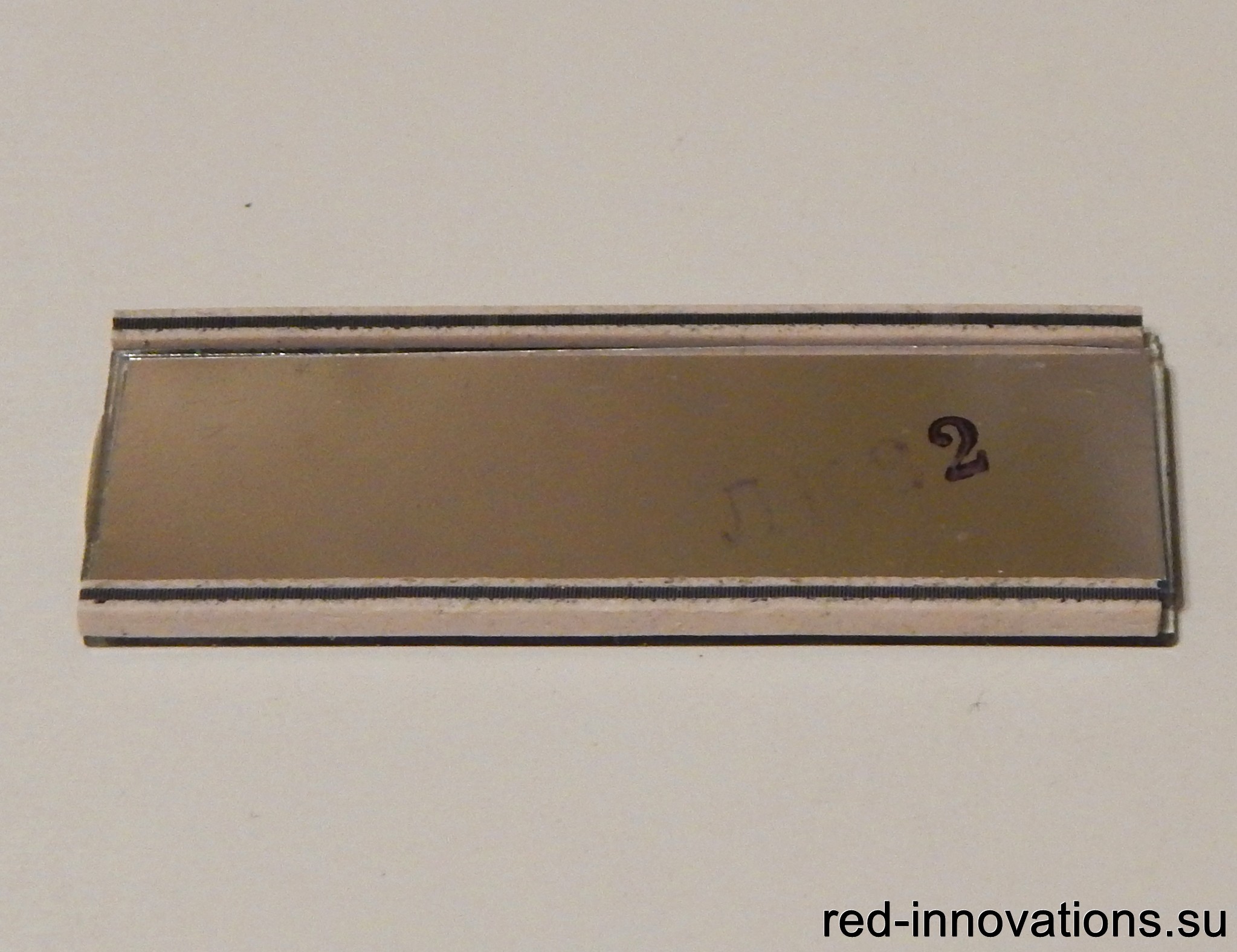

Маркировка дисплея аппарата 1995 года выпуска

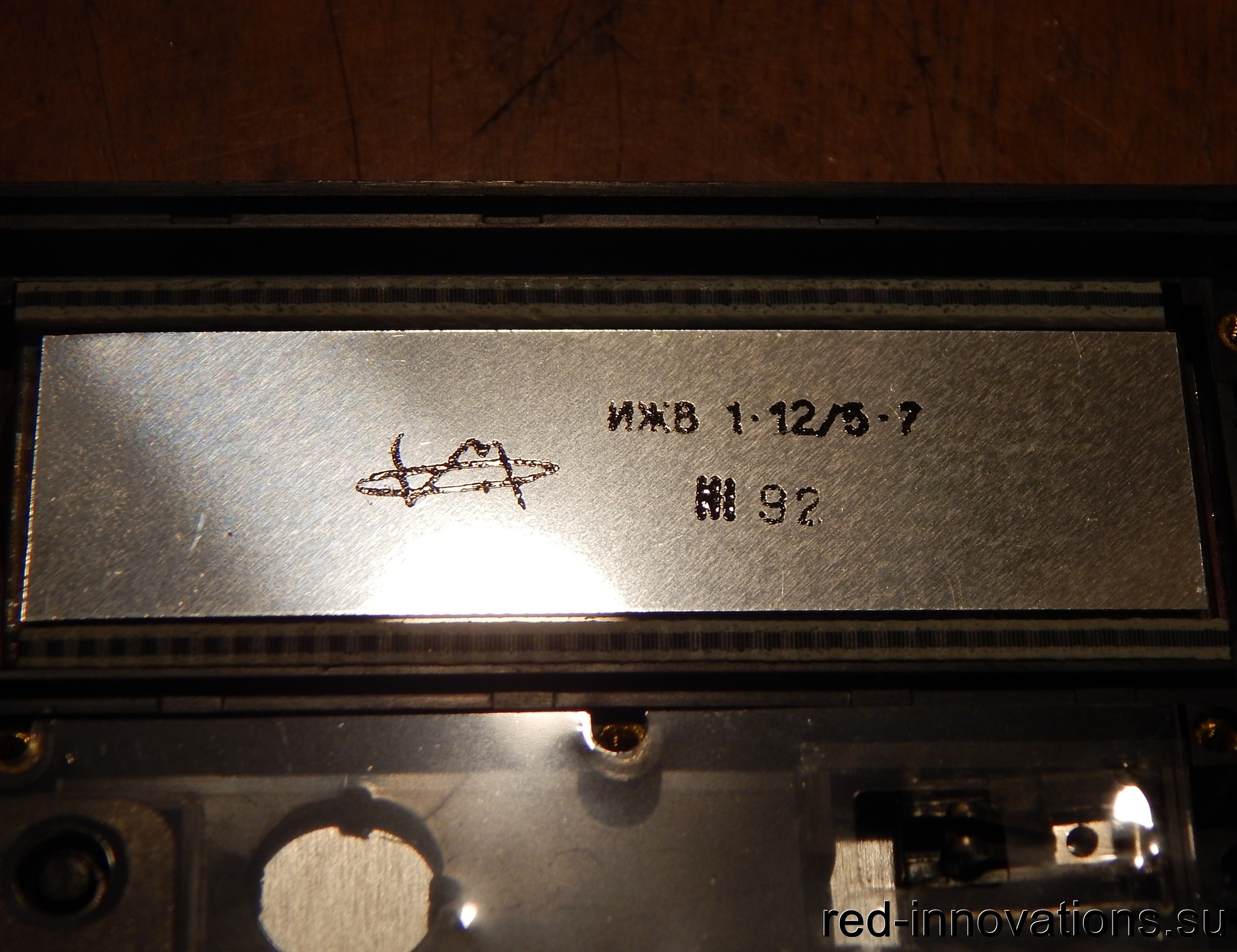

Маркировка дисплея аппарата 1999 года выпуска

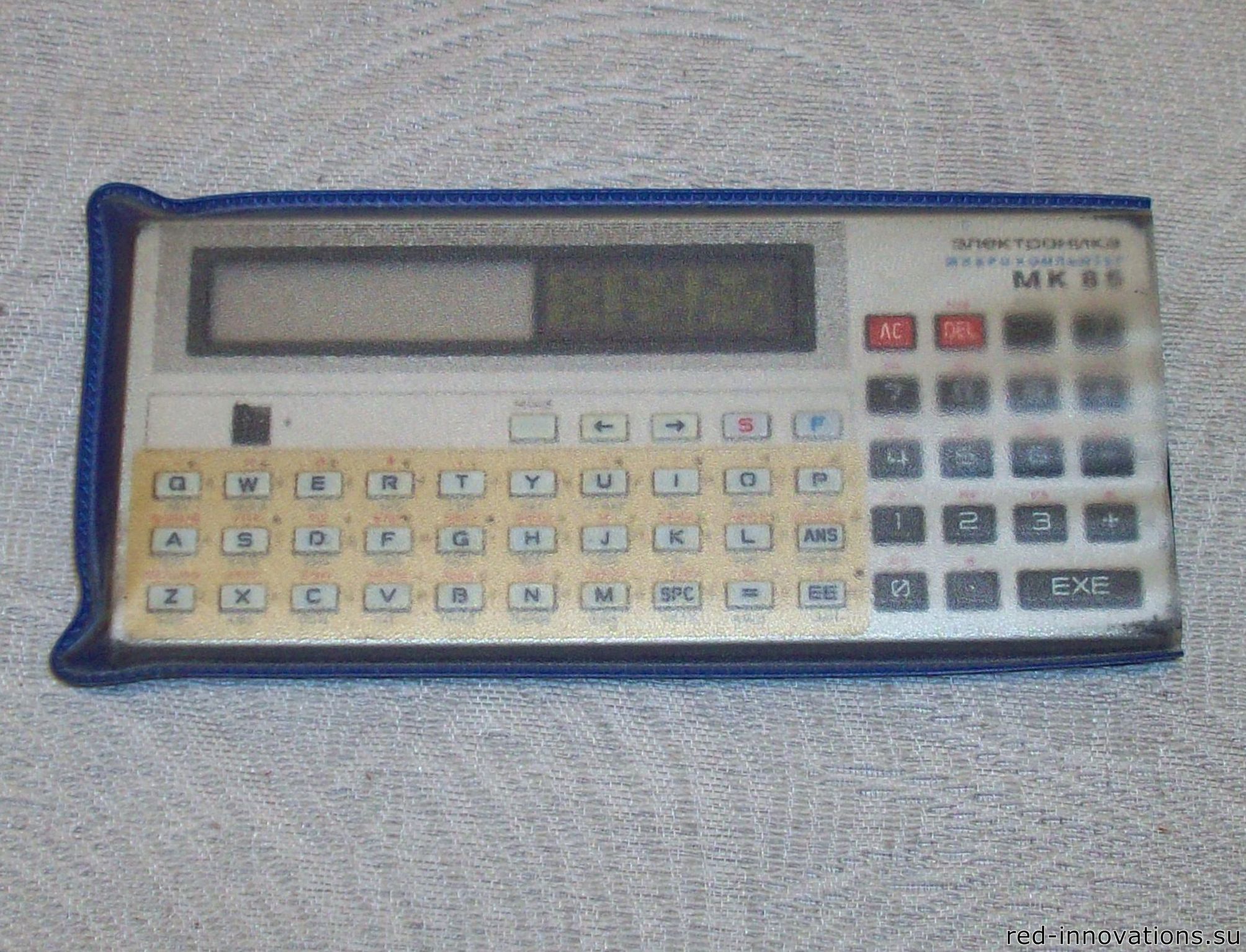

В чехле

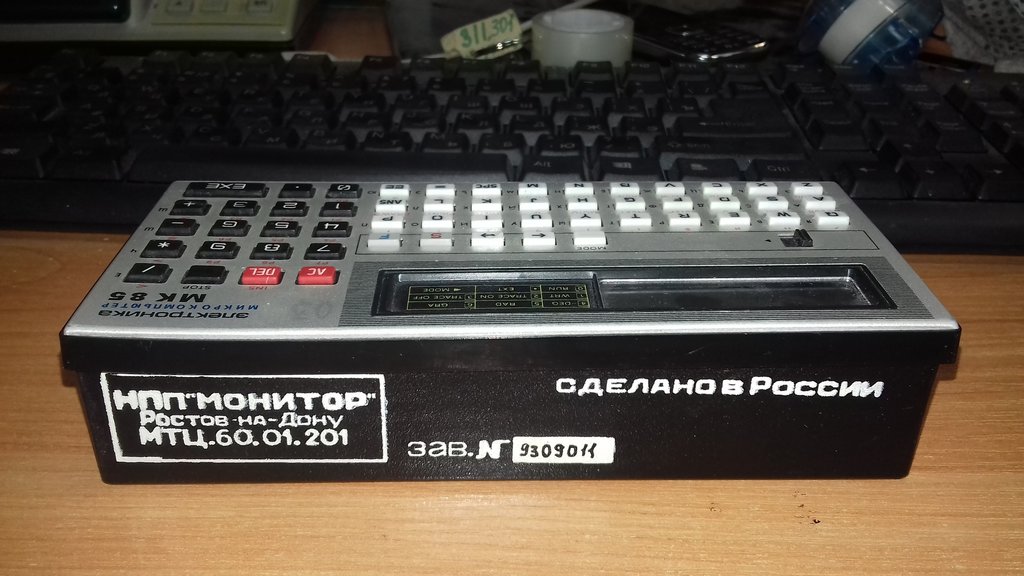

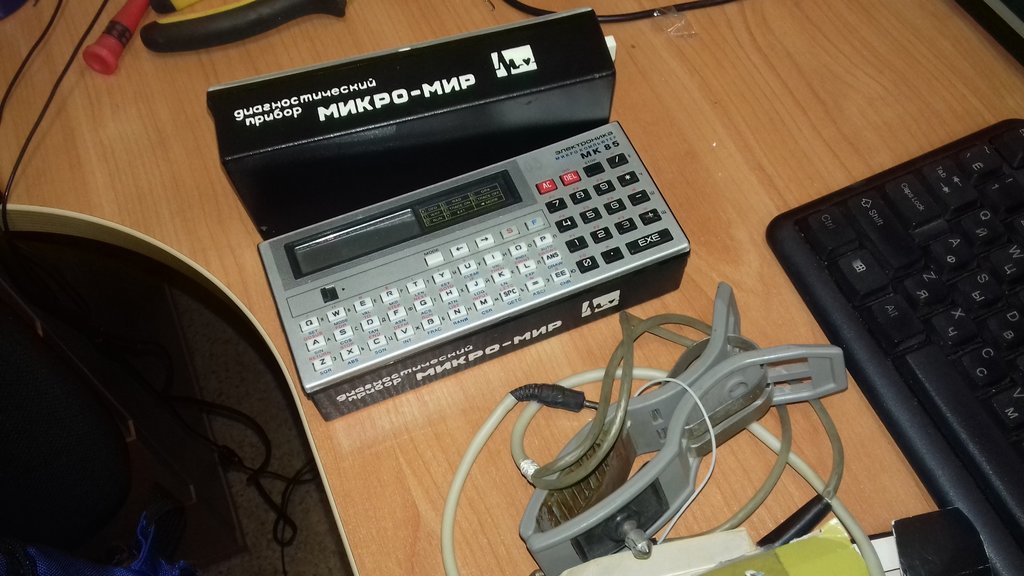

Диагностический прибор "Микро-Мир" (фото Александра Коковина)

Диагностический прибор "Микро-Мир" (фото Александра Коковина)

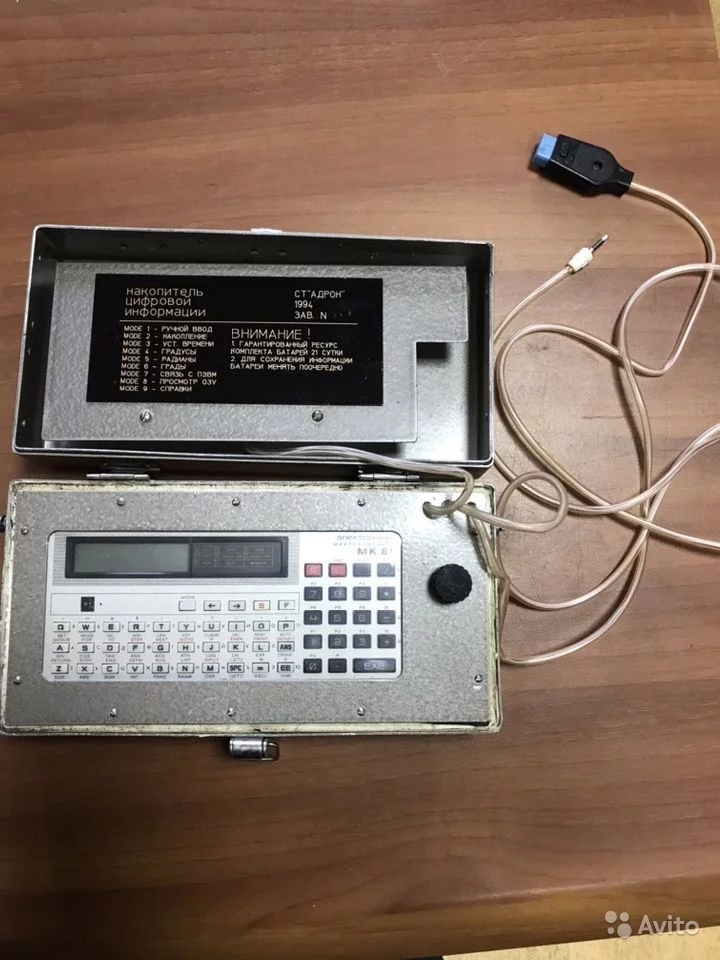

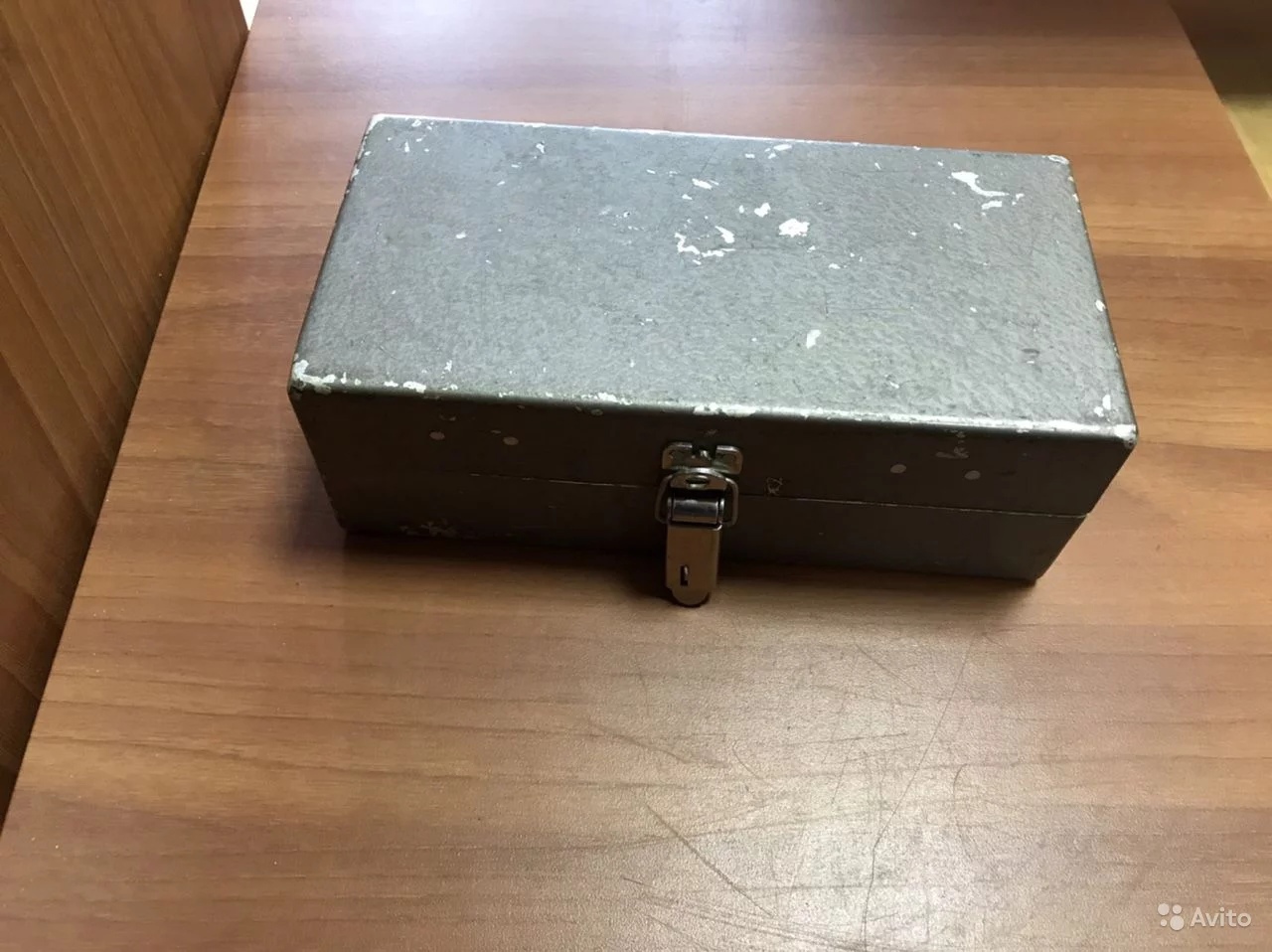

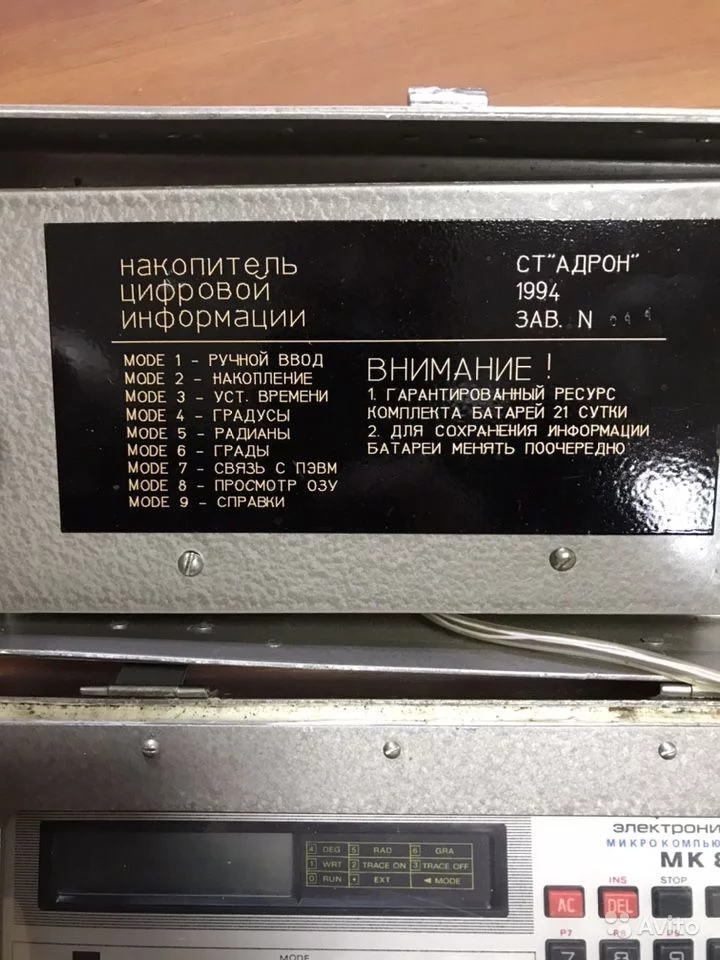

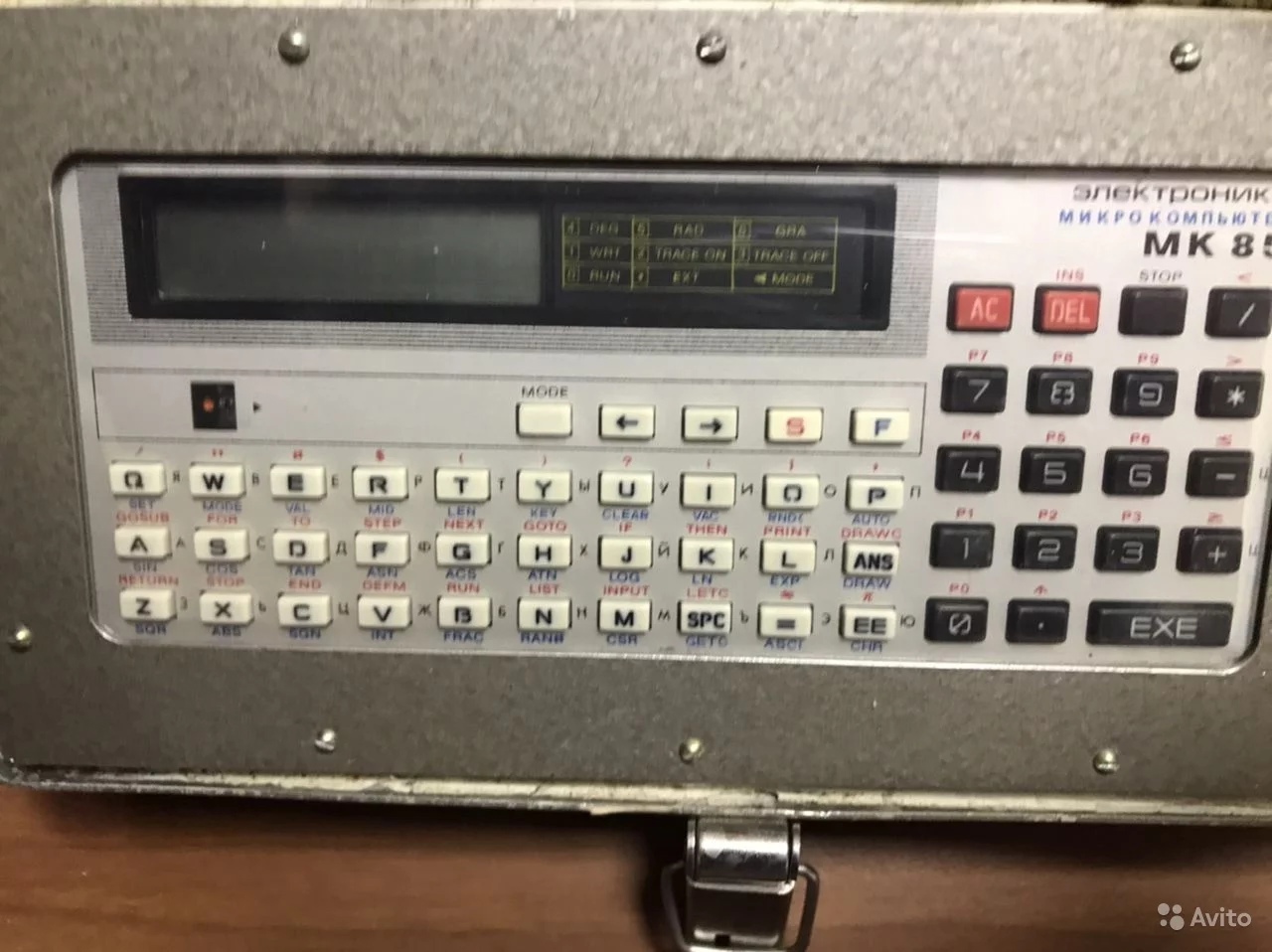

Накопитель цифровой информации (фото с сайта avito.ru)

Накопитель цифровой информации (фото с сайта avito.ru)

Накопитель цифровой информации (фото с сайта avito.ru)

Накопитель цифровой информации (фото с сайта avito.ru)

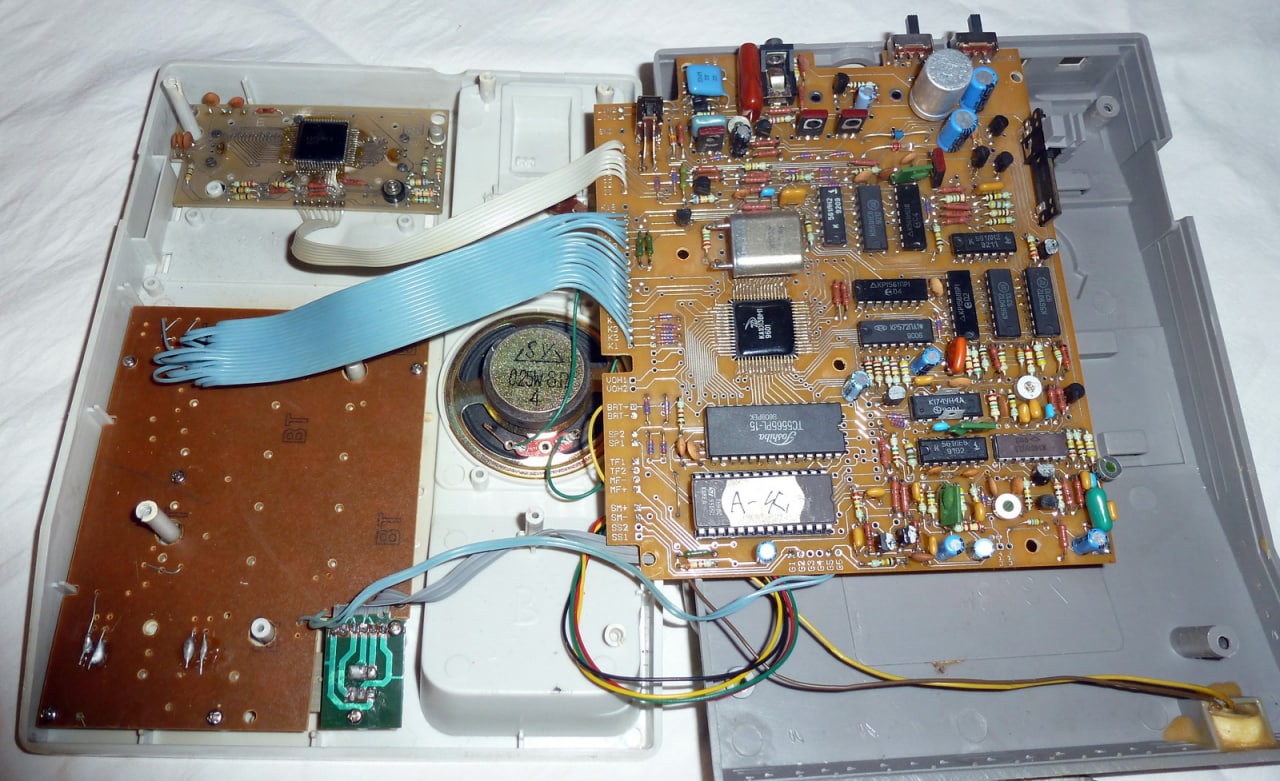

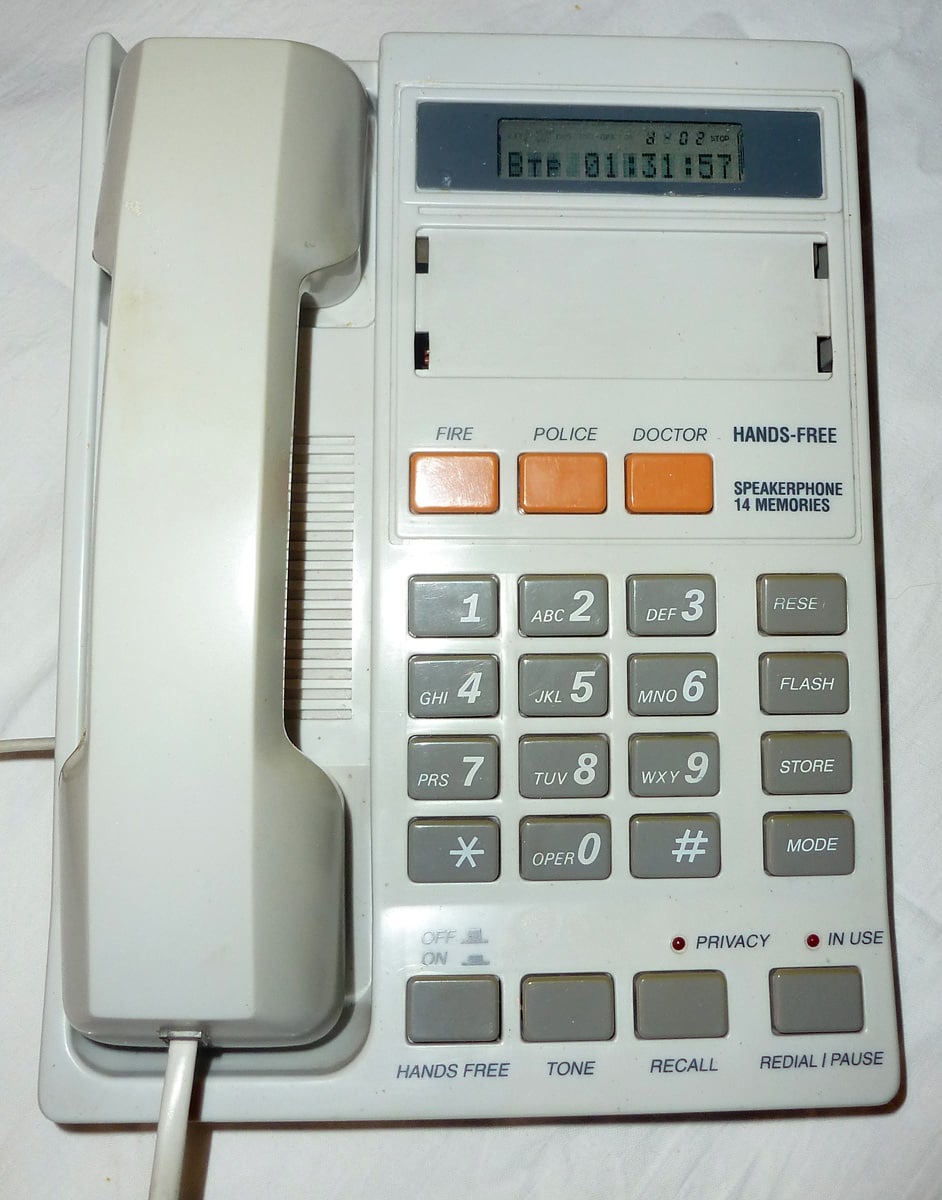

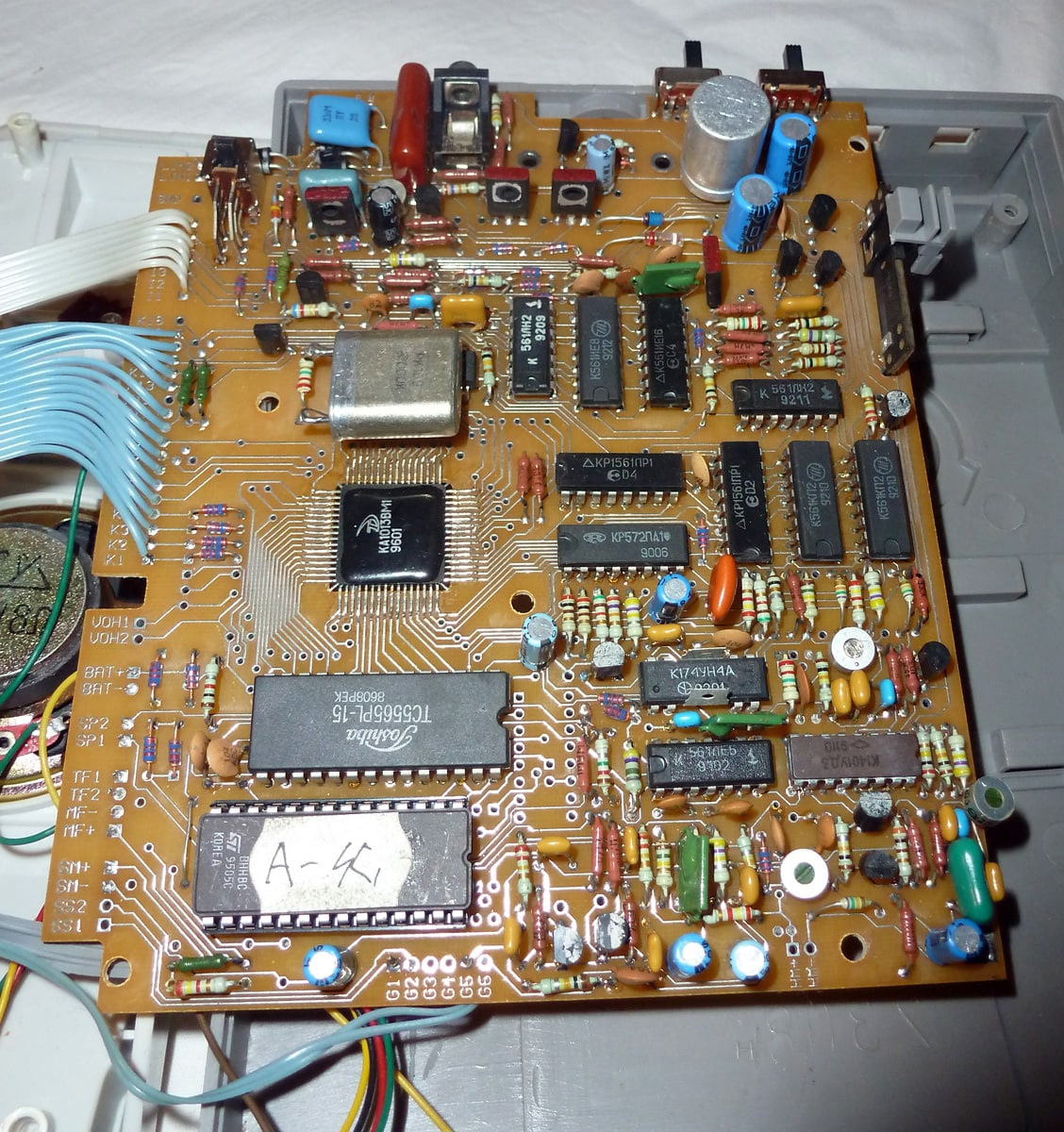

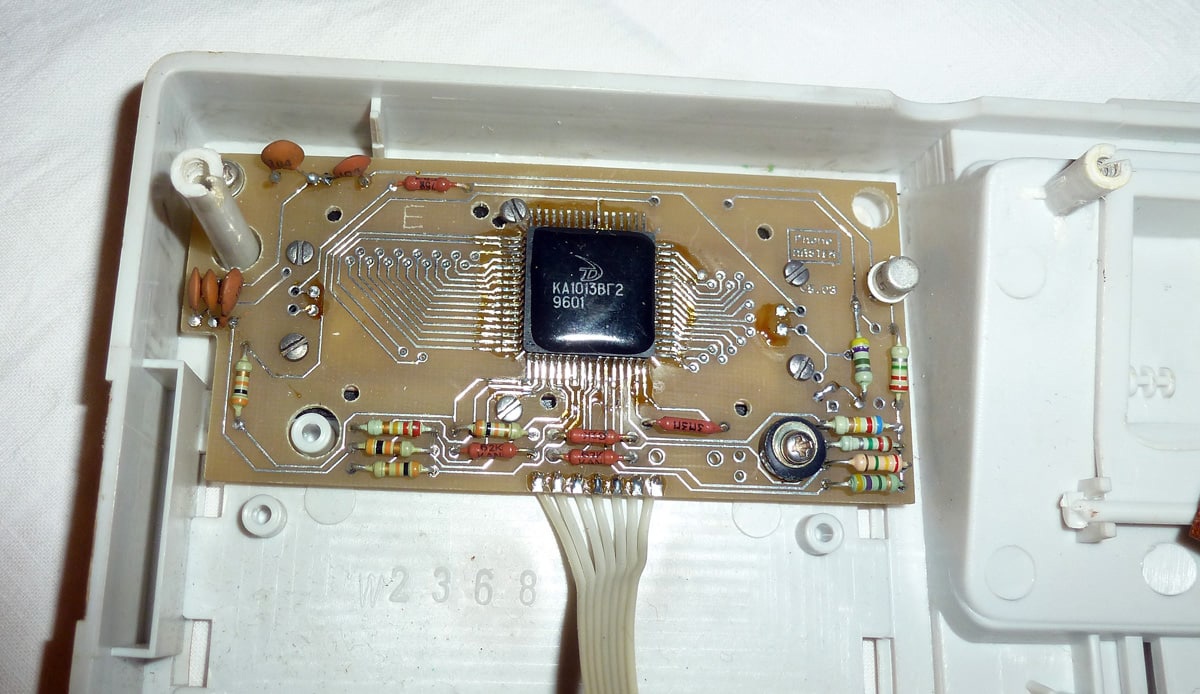

Телефон PhoneMaster (фото с форума rt20.getbb.ru)
