Персональный компьютер "Электроника МС-0511 УКНЦ"

Н
А
В
Е
Р
Х

Если процесс создания компьютеров, совместимых с "IBM PC", шёл в СССР с отставанием, то в проектировании ЭВМ на основе архитектуры "PDP-11" советская индустрия достигла значительных успехов. К наиболее прорывным разработкам можно отнести вычислительные машины "Электроника-60", сыгравшие огромную роль в автоматизации и компьютеризации отечественной промышленности, "ДВК", на момент разработки по многим параметрам превосходившие "IBM PC AT", и знаменитые микрокомпьютеры "Электроника МК-85" и "МК-90", находившиеся на первых в мире местах по быстродействию и функционалу среди аппаратов их класса. К славному семейству машин архитектуры "PDP-11" относится и компьютер "Электроника МС 0511 УКНЦ", разработанный в 1987-ом году Зеленоградским НПО "Научный центр".

Новая машина предназначалась для установки в учебных компьютерных классах (аббревиатура "УКНЦ" и расшифровывается как "Учебный компьютер Научного Центра"). Известны компьютеры в корпусах белого, бежевого, серого и красного цветов. Дизайн корпуса был скопирован с японского ПК "MSX Yamaha YIS 503-III", поставлявшегося в СССР под индексом КУВТ-2 ("Комплекс учебной вычислительной техники-2"), также для оборудования учебных заведений. В аналогичном корпусе размещались и другие советские компьютеры, например, "Союз-Неон ПК", "Электроника МС-1502", "Ион 11-12" и др. Путать их друг с другом не стоит.

В основе "Электроники МС 0511 УКНЦ" лежала оригинальная архитектура на двух 16-разрядных процессорах "К1801ВМ2"; каждый из них имел отдельную шину данных. На первый процессор была возложена функция центрального (выпонение пользовательских задач), а на второй - периферийного (логические функции контроллеров ввода-вывода). Это разделение было до определённой степени условно, поскольку продивнутые пользователи тех лет вполне могли использовать для своих нужд и вычислительные ресурсы периферийного процессора. ЦП и ПП работали на частотах 8 и 6,25 Мгц соответственно. Опертивная память также была разделена между двумя магистралями: ЦП было отведено 64 Кбайта, а ПП - 32. Видеоадаптер, согласно официальной документации, поддерживал отображение 16 цветов, однако теми же продвинутыми пользователями была открыта возможность одновременного использования 128-ми цветов (часть из которых, впрочем, повторялась). Разрешение в графическом режиме составляло 640х288 пикселей. Видеоадаптер имел два параллельно подключённых видеовыхода; на оба подавались цветной и чёрно-белый видеосигналы, что позволяло подключать к компьютеру как специальный монитор, так и обычный бытовой телевизор (в последнем случае изображение на экран выводилось чёрно-белое).

Основная часть "УКНЦ" была выпущена для использования в школьных классах информатики и работала от сети переменного тока 42 Вольта (стандартное напряжение для учебного лабораторного оборудования в СССР). В более редких случаях "УКНЦ" работали от 220-ти Вольт (эти модификации имели индекс "МС0511.01" и "МС0511.02"). Для компьютера выпускалось немало устройств расширения, в частности, сетевая карта (ею оборудовлись почти все экземпляры, за исключением "МС0511.02"), контроллер внешнего флоппи-дисковода, RAM-диски (ёмкостью до 1Мбайта) и сменные картриджи ПЗУ. Параллельный порт типа "Centronics" и "Стык С-2" (аналог COM-порта) позволяли использовать совместно с "УКНЦ" принтеры и координатные устройства ввода (мыши, планшеты). При необходимости загрузку программ можно было осуществить с кассетного магнитофона или через локальную сеть, в которую обычно объединяли школьный компьютерный класс.

Выпуском "Электроники МС 0511" занимались несколько заводов в РСФСР, Молдавии, Литве и Грузии. Окончательно модель была снята с производства в начале 1992-ого года. В ряде школ (в т.ч. в Москве) в кабинетах информатики "УКНЦ" использовались до середины 2000-ых.

Экземпляр, принадлежащий нашему музею, выпущен в 1990-ом году. Функционирует исправно.

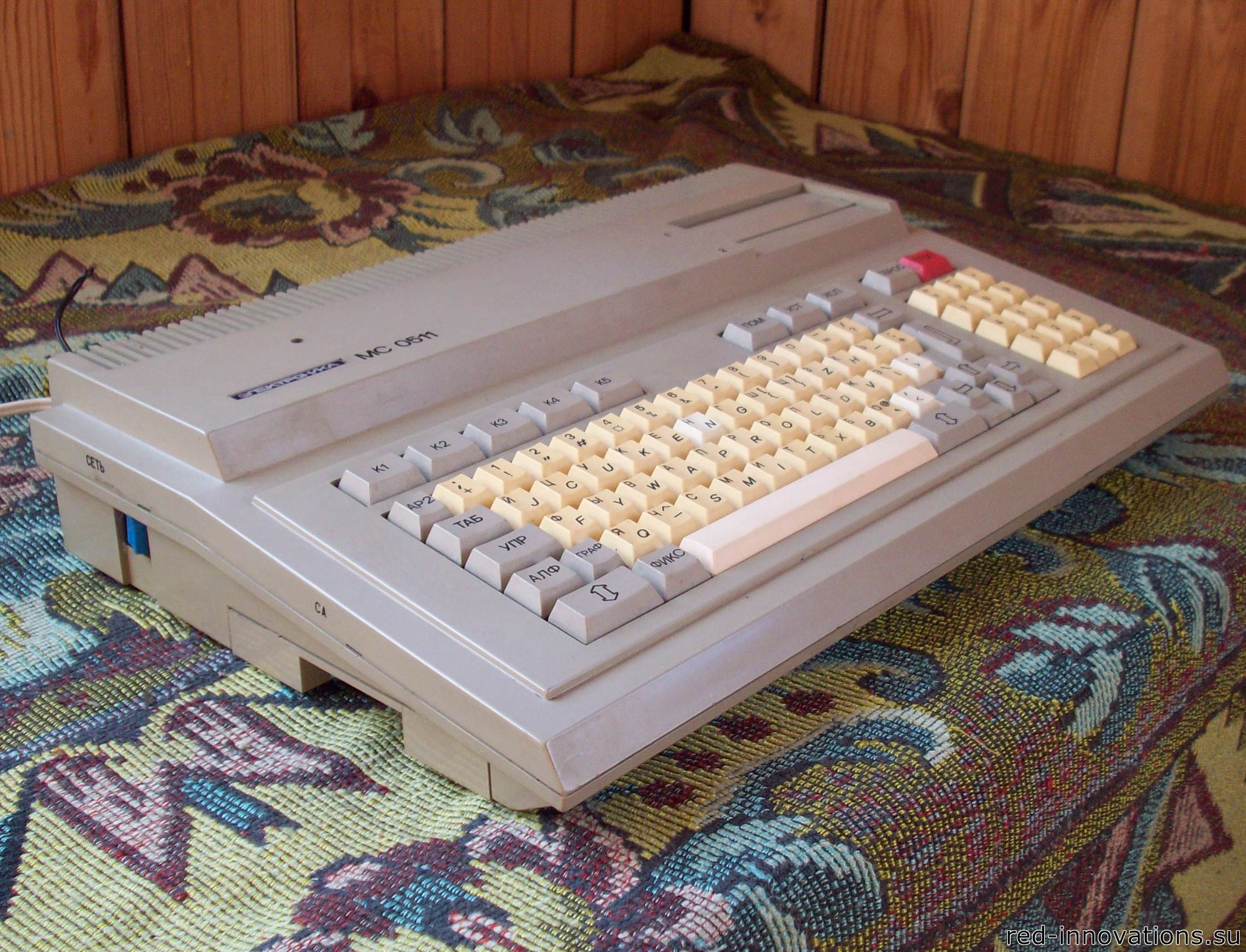

Общий вид компьютера

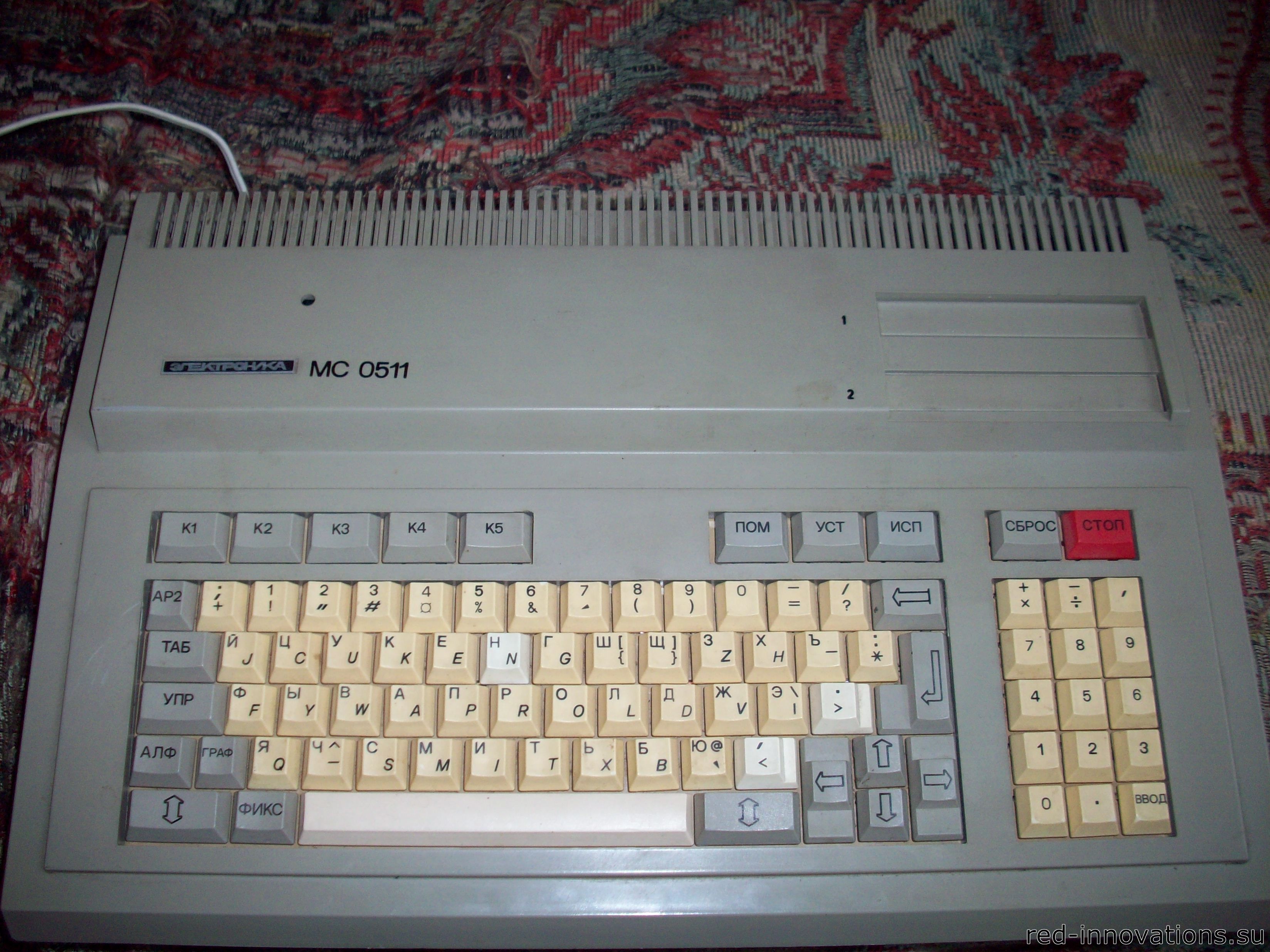

Вид сверху

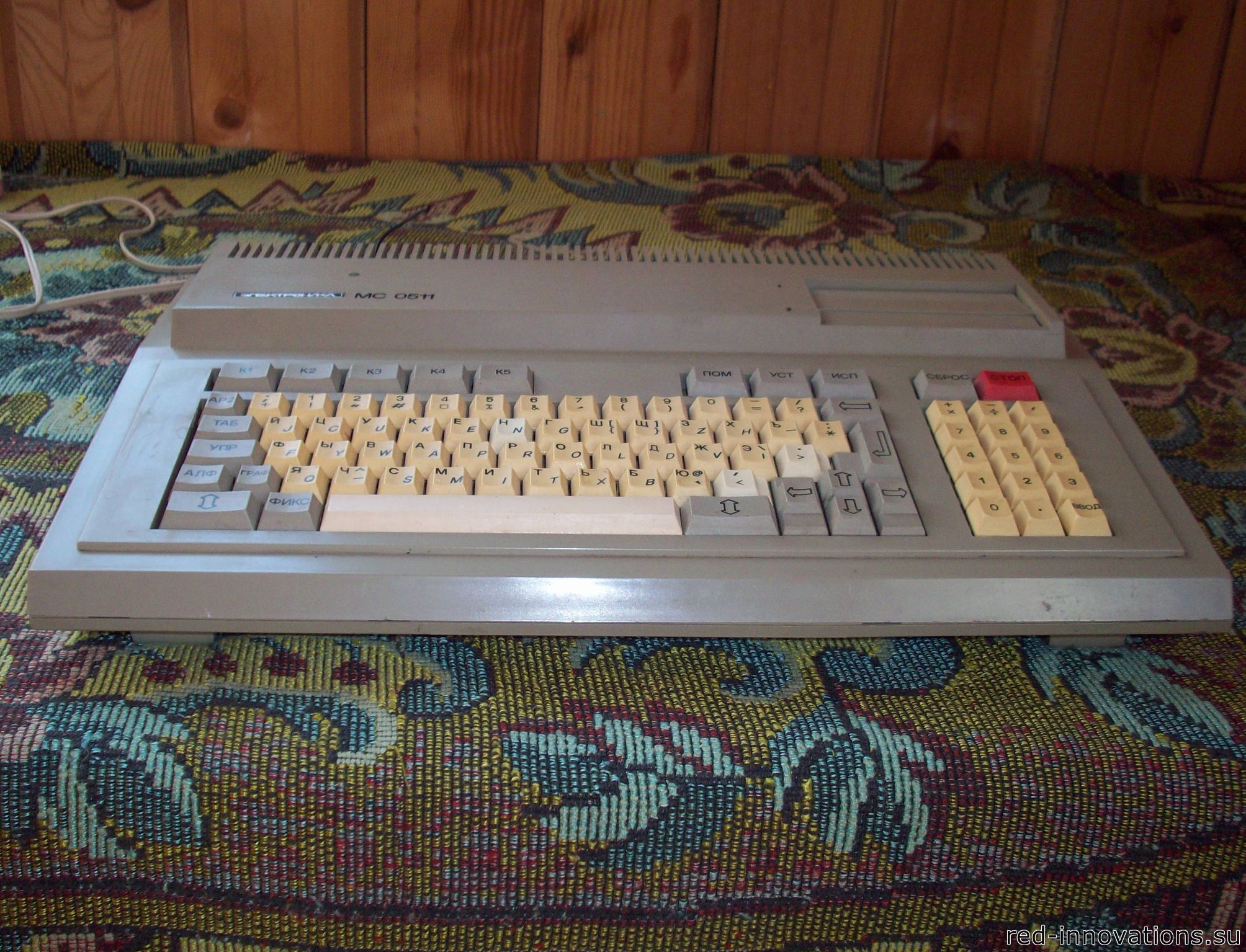

Вид спереди

Вид спереди

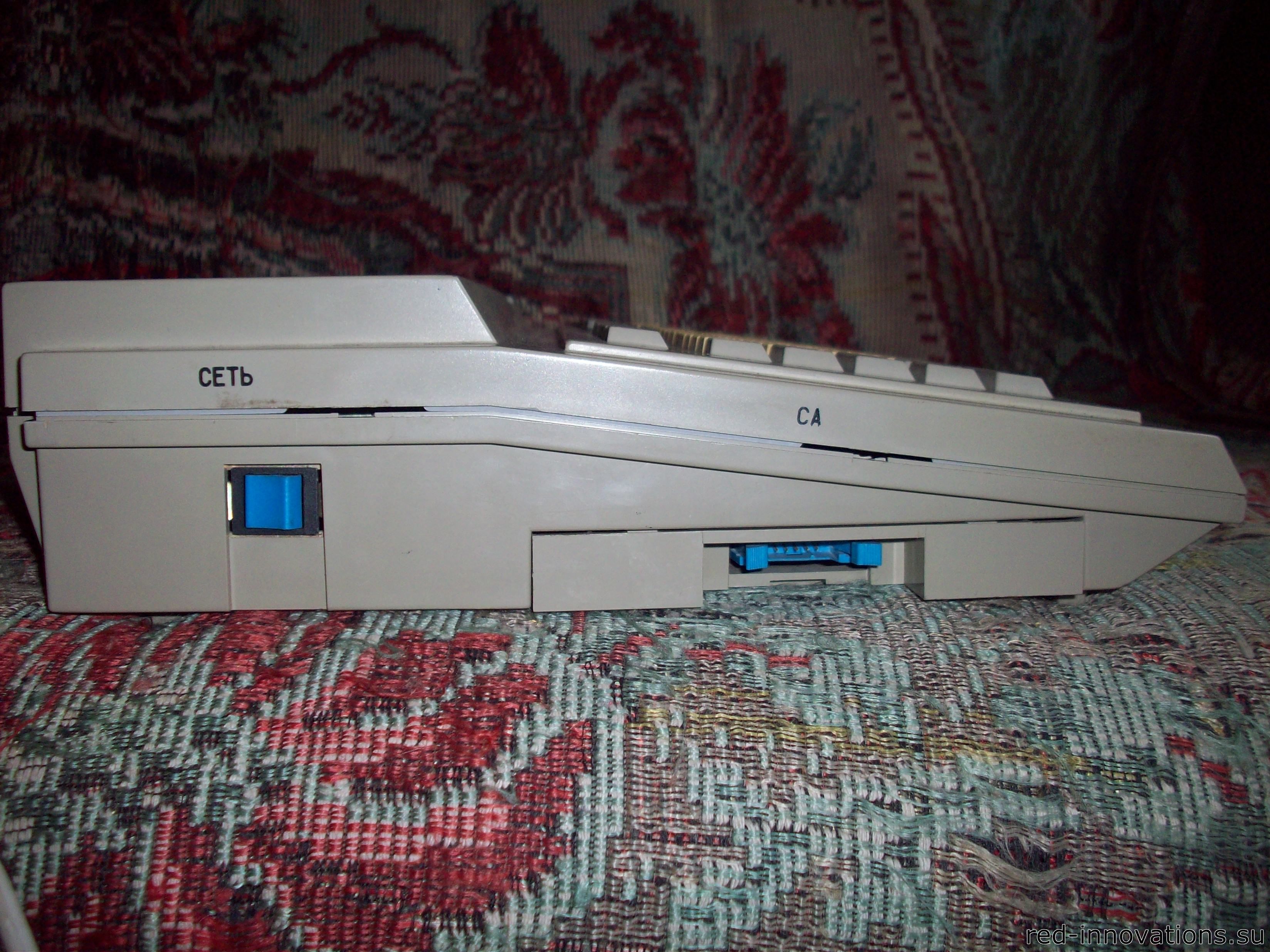

Вид слева

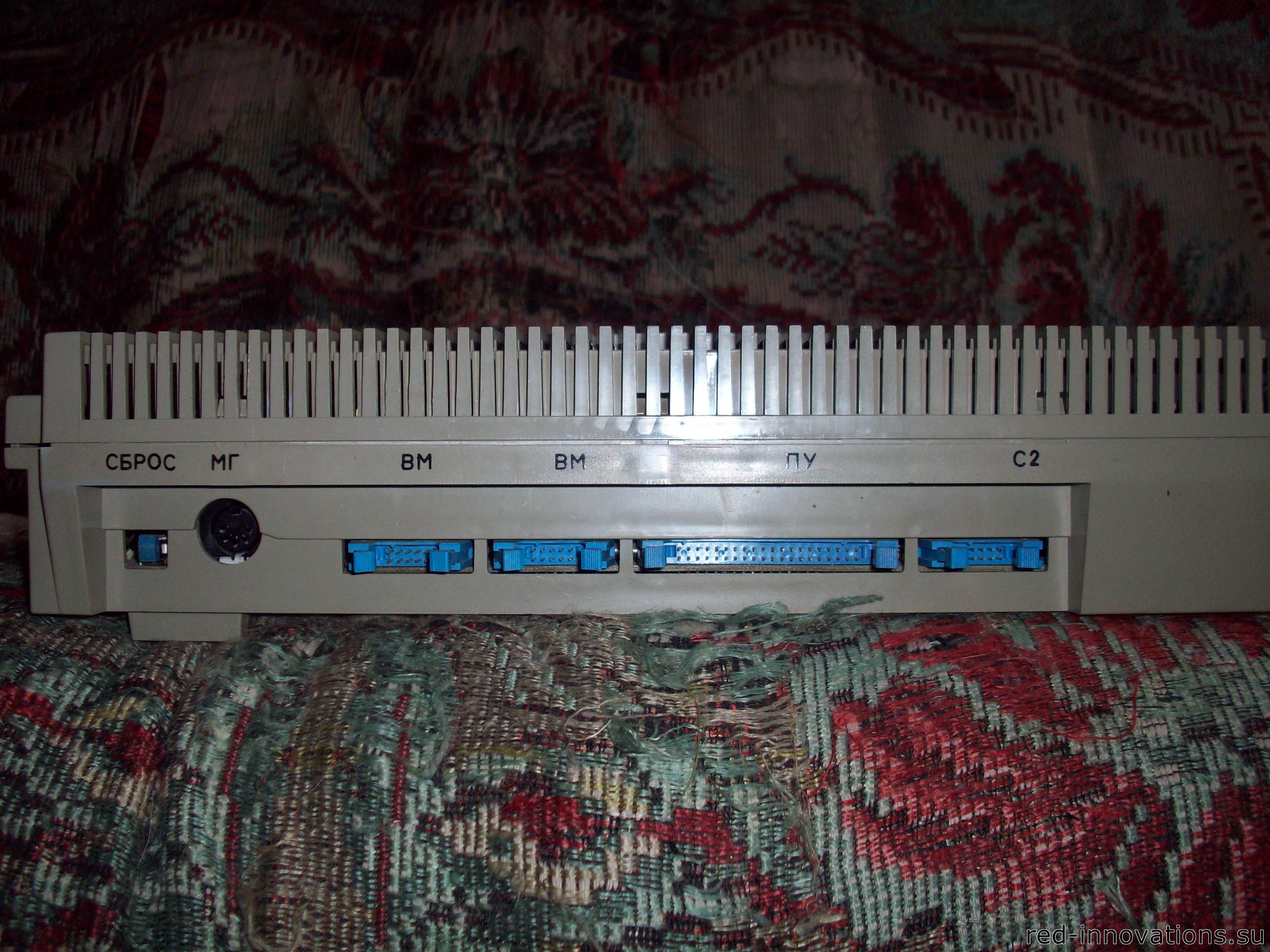

Вид сзади

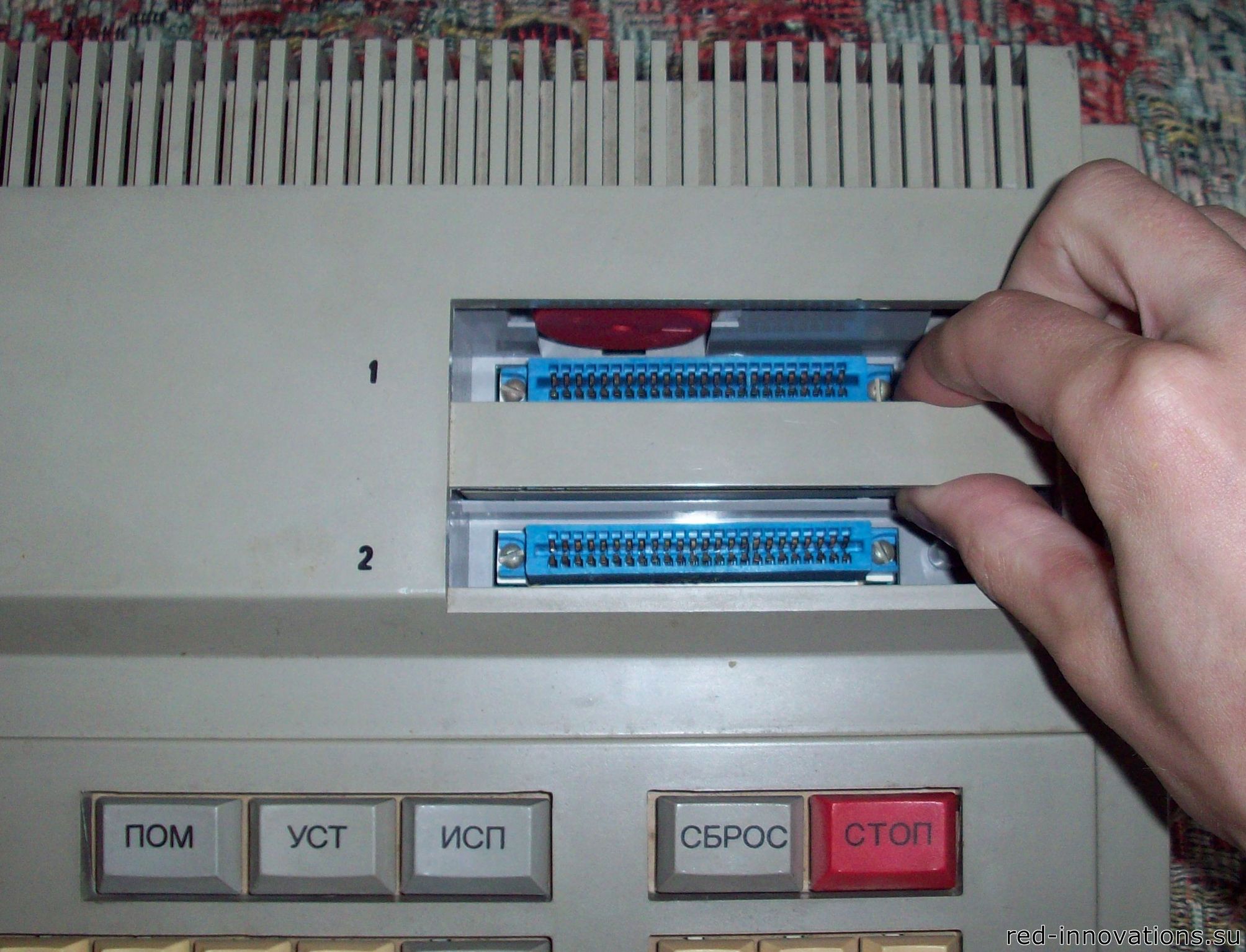

Слоты для устройств расширения

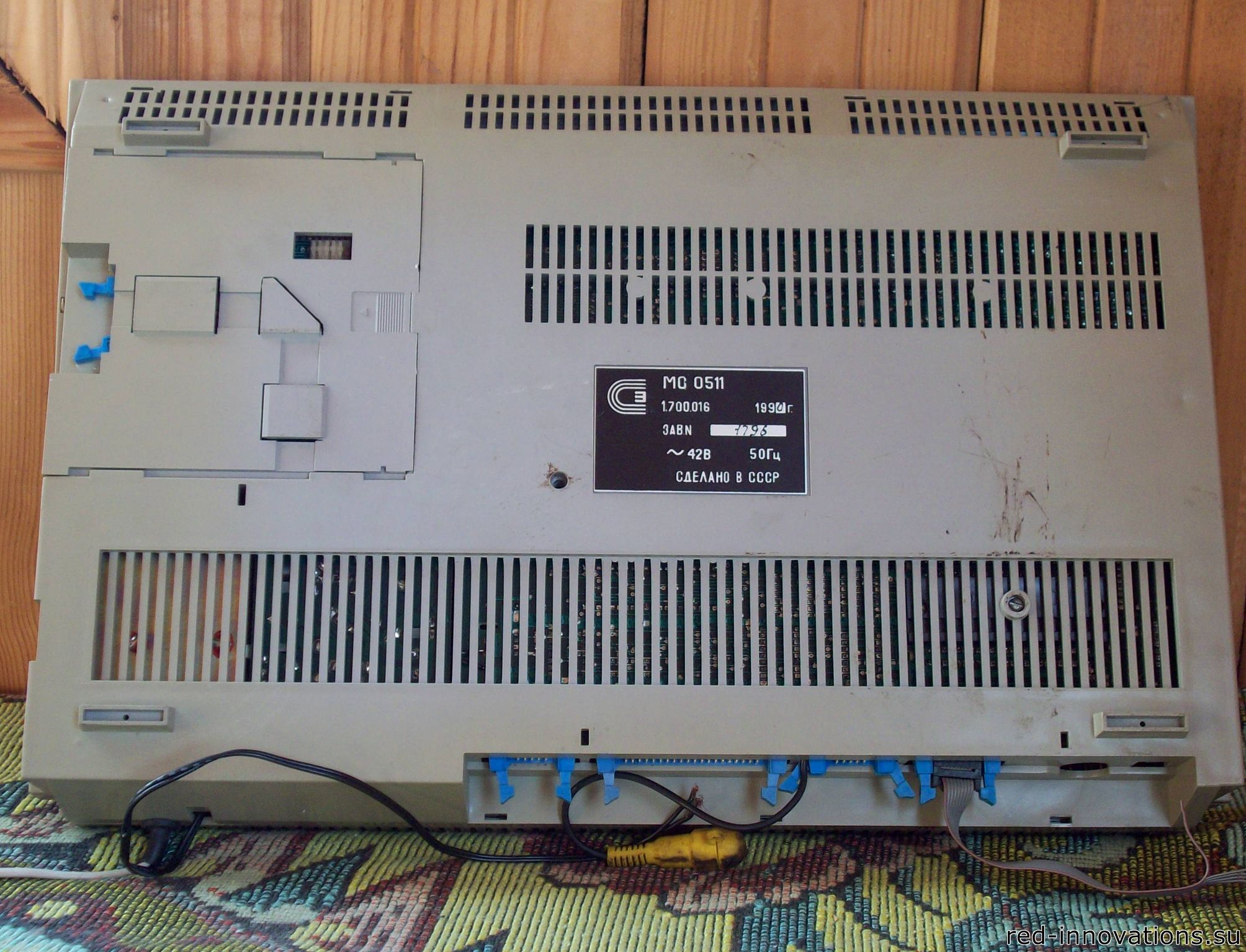

Вид снизу

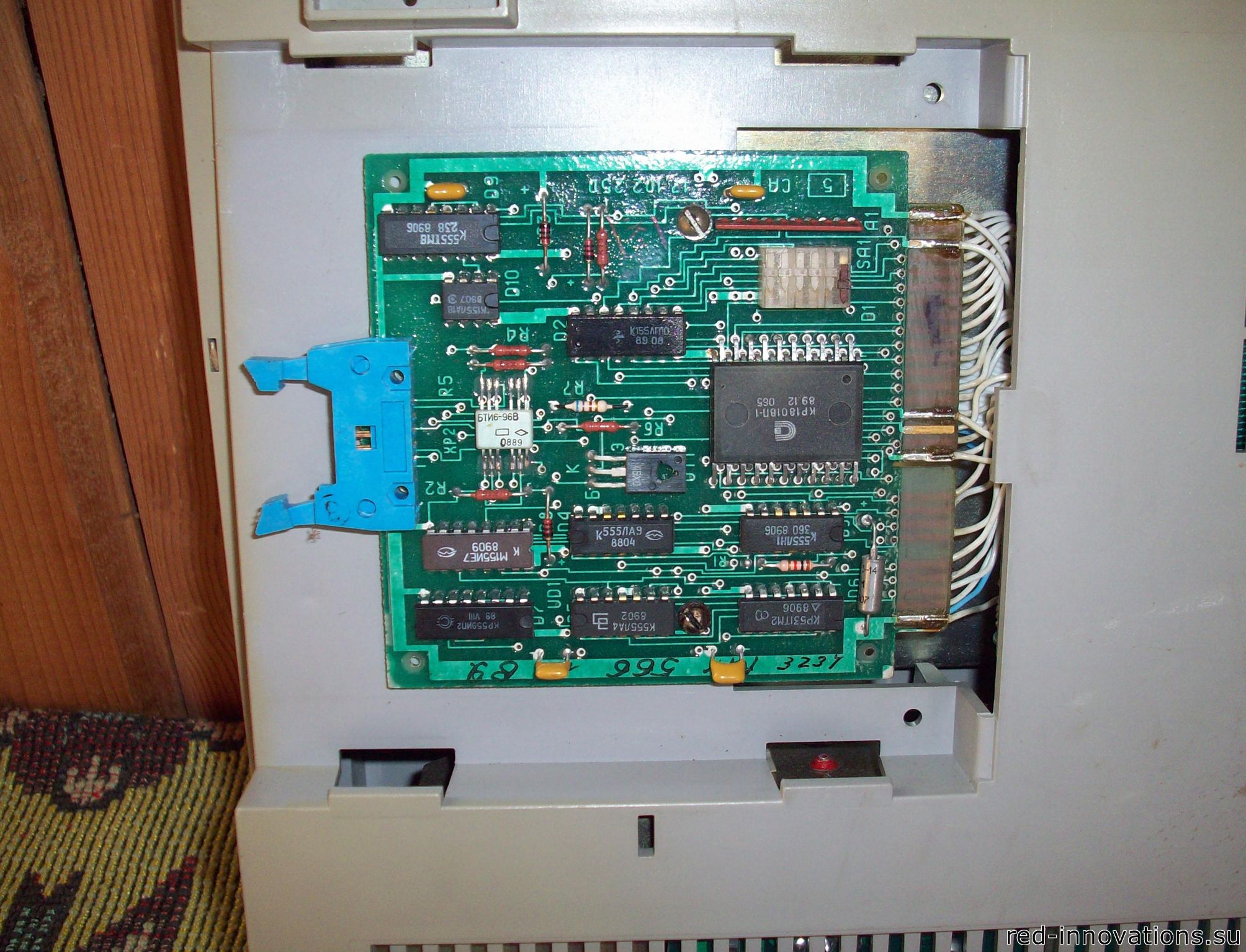

Сетевая карта
(должна подключаться при помощи шлейфа, но предыдущие владельцы припаяли её проводами)

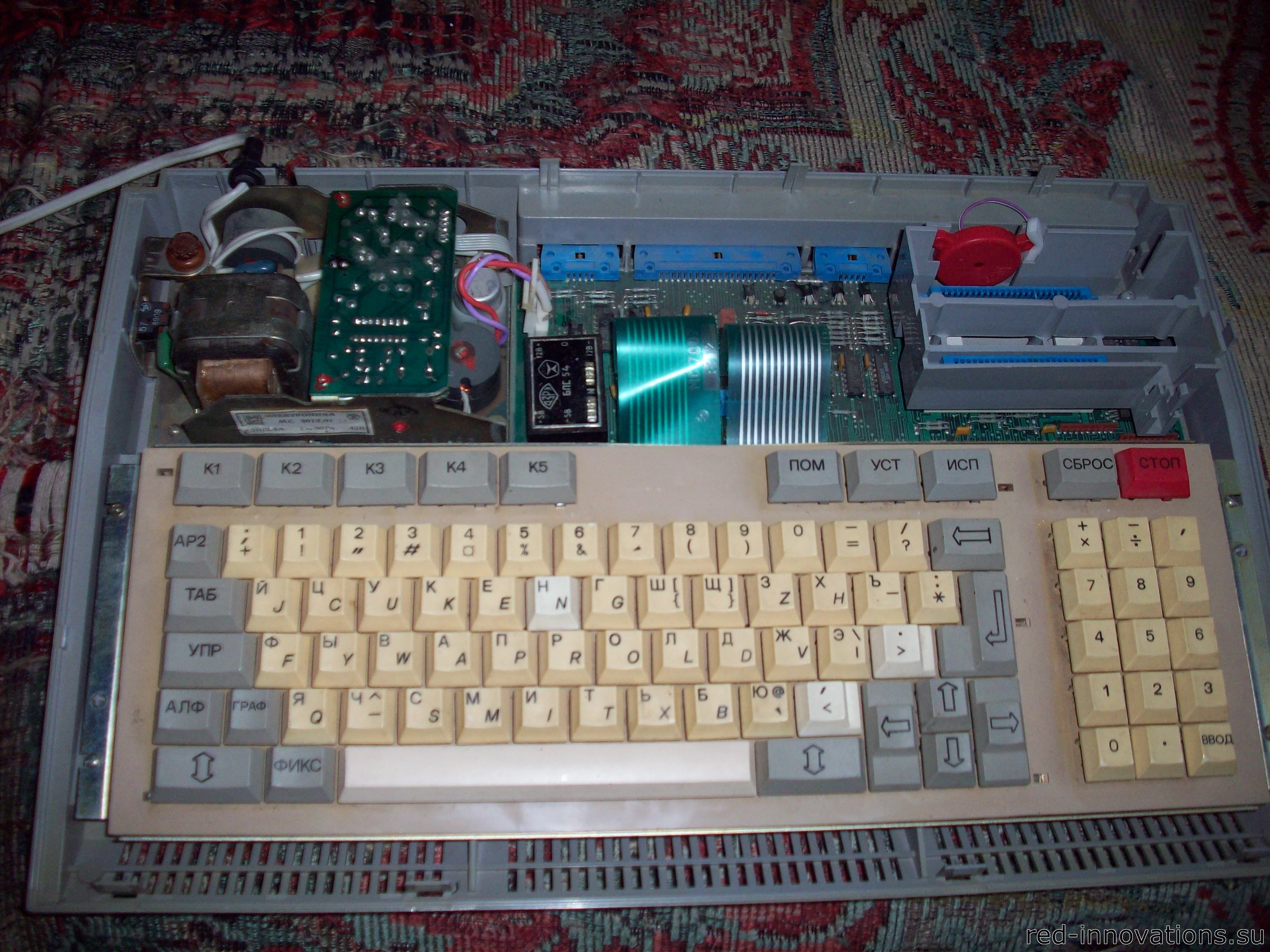

Со снятой верхней частью корпуса

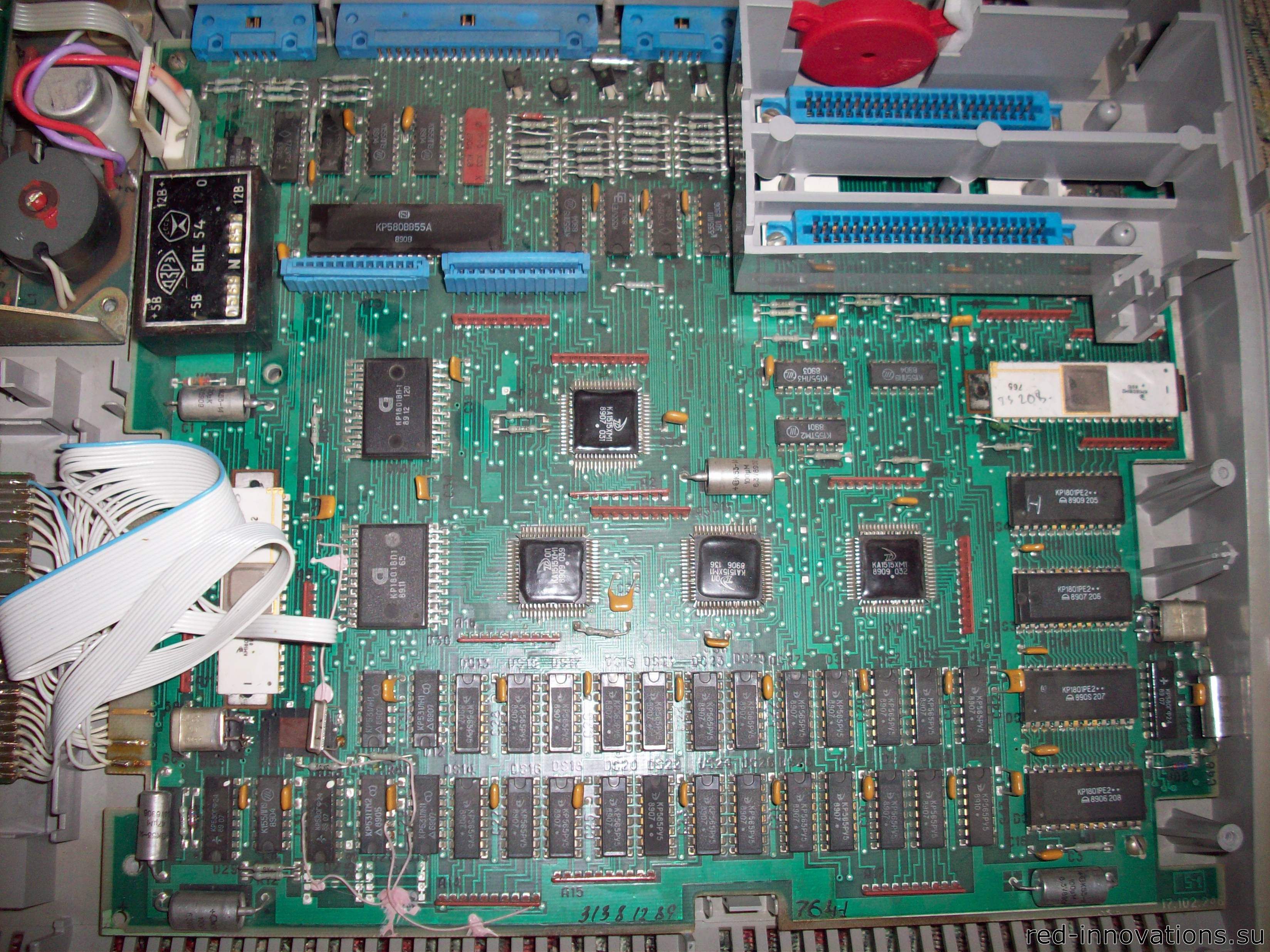

Главная плата

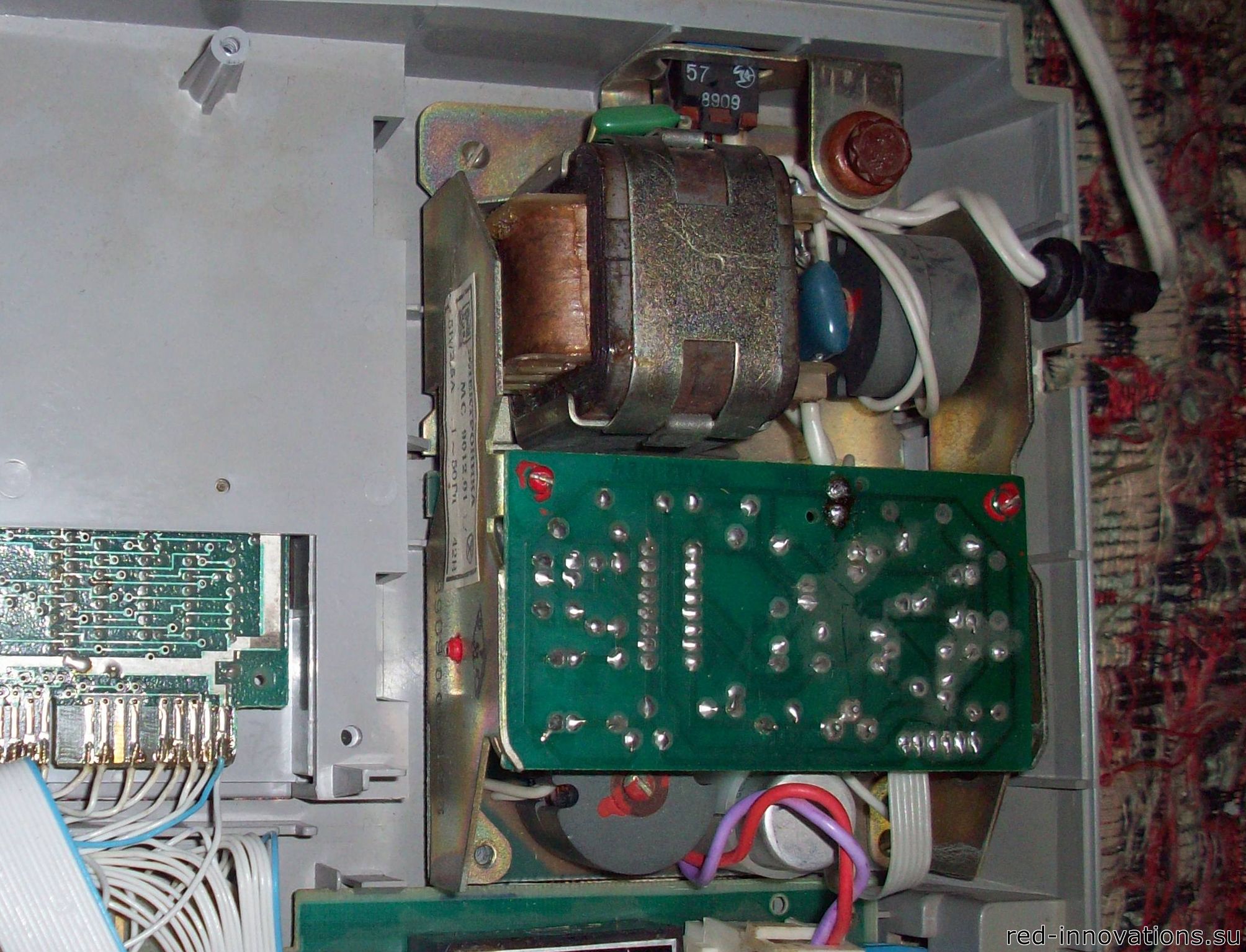

Блок питания на 42 Вольта

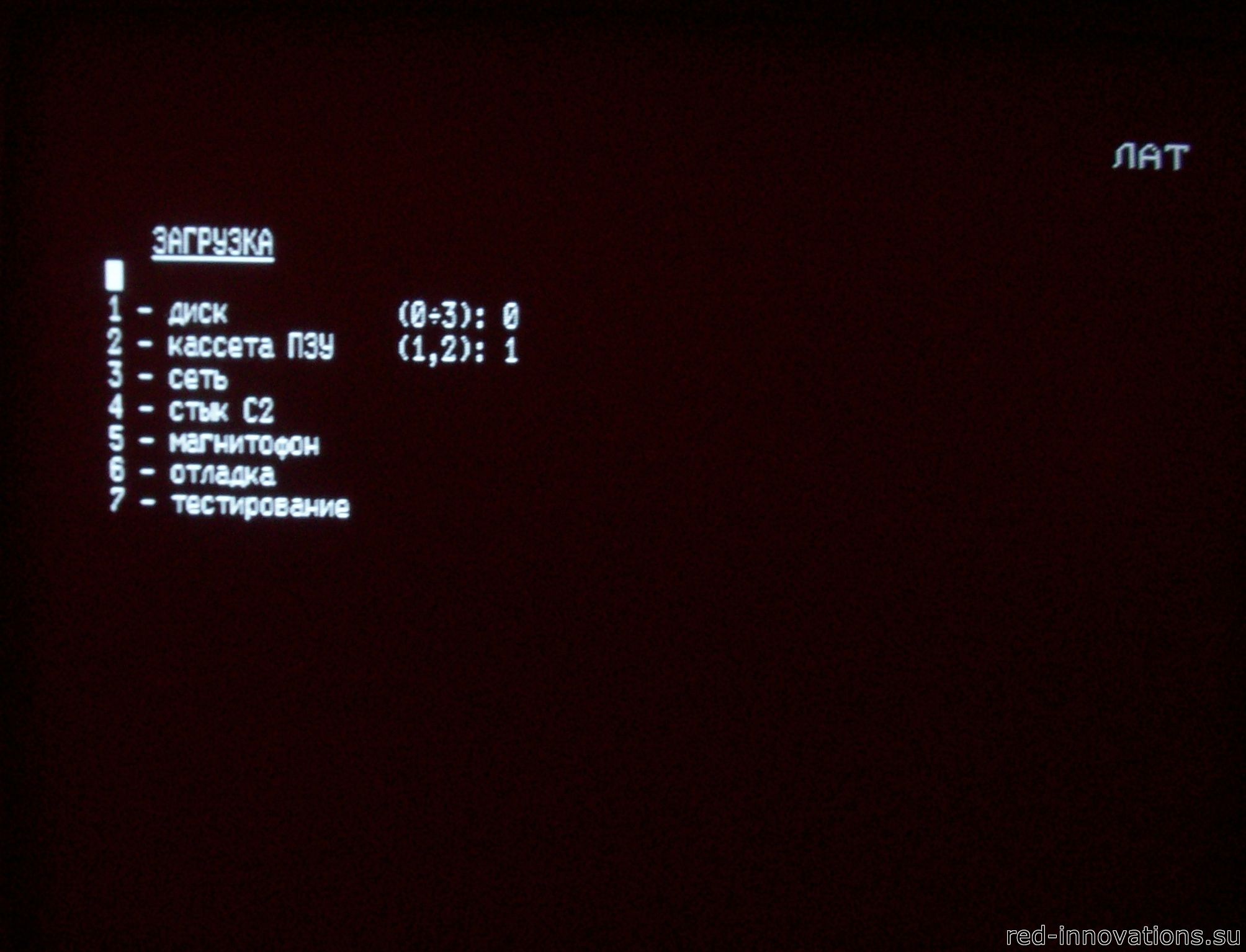

Главное загрузочное меню

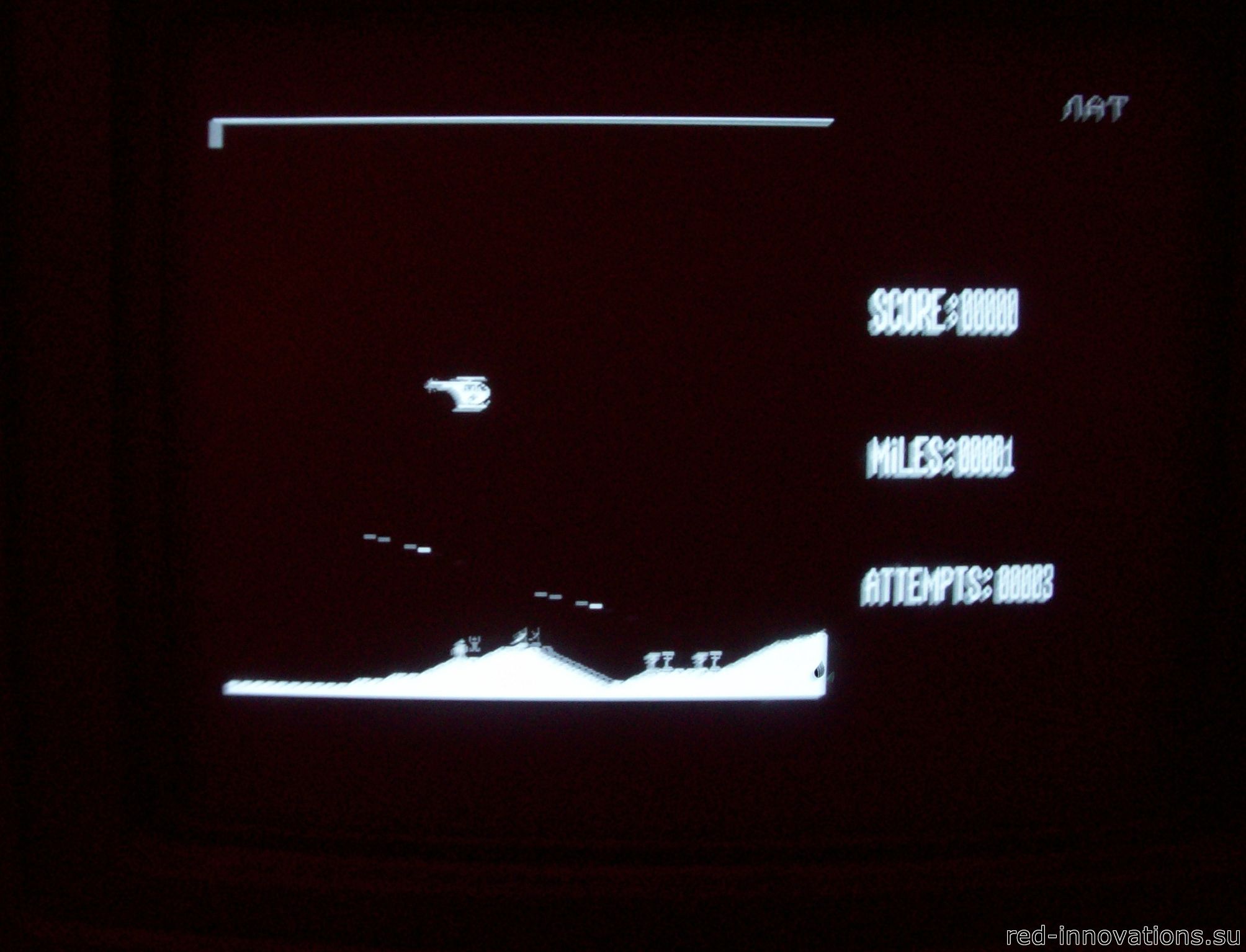

Игра "Вертолёты"
