Персональный компьютер "Нафаня"

Н
А
В
Е
Р
Х

Одна из многих отечественных ЭВМ, совместимых с 8-битным компьютером "ZX Spectrum 48K" английской фирмы "Sinclar Research". (Подробнее о Spectrum-совместимых ПК читайте на странице "Дельта-С"). Выпускался московским НПО "Аксон". Известен одноимённый компьютер ленинградского объединения "ЛОМО", имевший совершенно иной внешний вид и архитектуру, совместимую с ПК "Радио-86РК".

Отличительной особенностью ПК "Нафаня" являлось низкое число микросхем (17 штук), достигнутое за счёт применения заказной БИС, не имевшей официальной маркировки (на отдельных экземплярах м/с стоял логотип "Аксон" - и не более того). Из компьютера был удалён параллельный порт; из внешних устройств к "Нафане" возможно было подключить только видеомонитор (телевизор с RGB-входом), магнитофон и один джойстик. Процессор использовался "Т34ВМ1" (советский аналог "Zilog Z80"), тактовая частота равнялась 3,5 МГц, объём ОЗУ - 48 Кб. В ПЗУ был вшит интерпретатор языка "Бейсик". Разрешение экрана составляло 192х256 пикселей при 15-ти цветах. Питание осуществлялось от внешнего источника с напряжением 5 Вольт. Известны экземпляры белого и корчневого цветов.

Экземпляр с фото выпущен в 1993-ем году.

Нафаня - руководство по эксплуатации и альбом схем (взято с сайта zx-pk.ru)

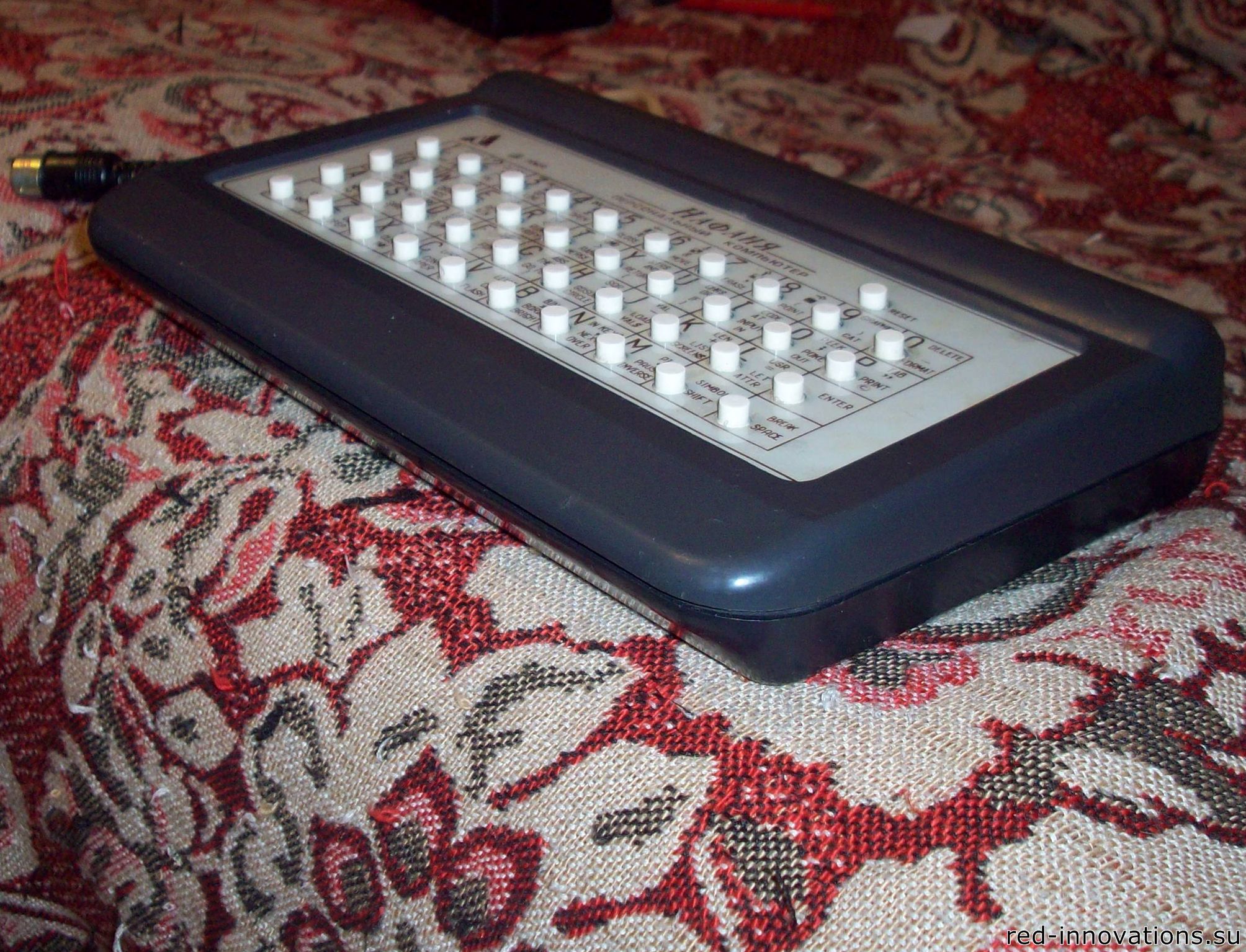

Общий вид компьютера

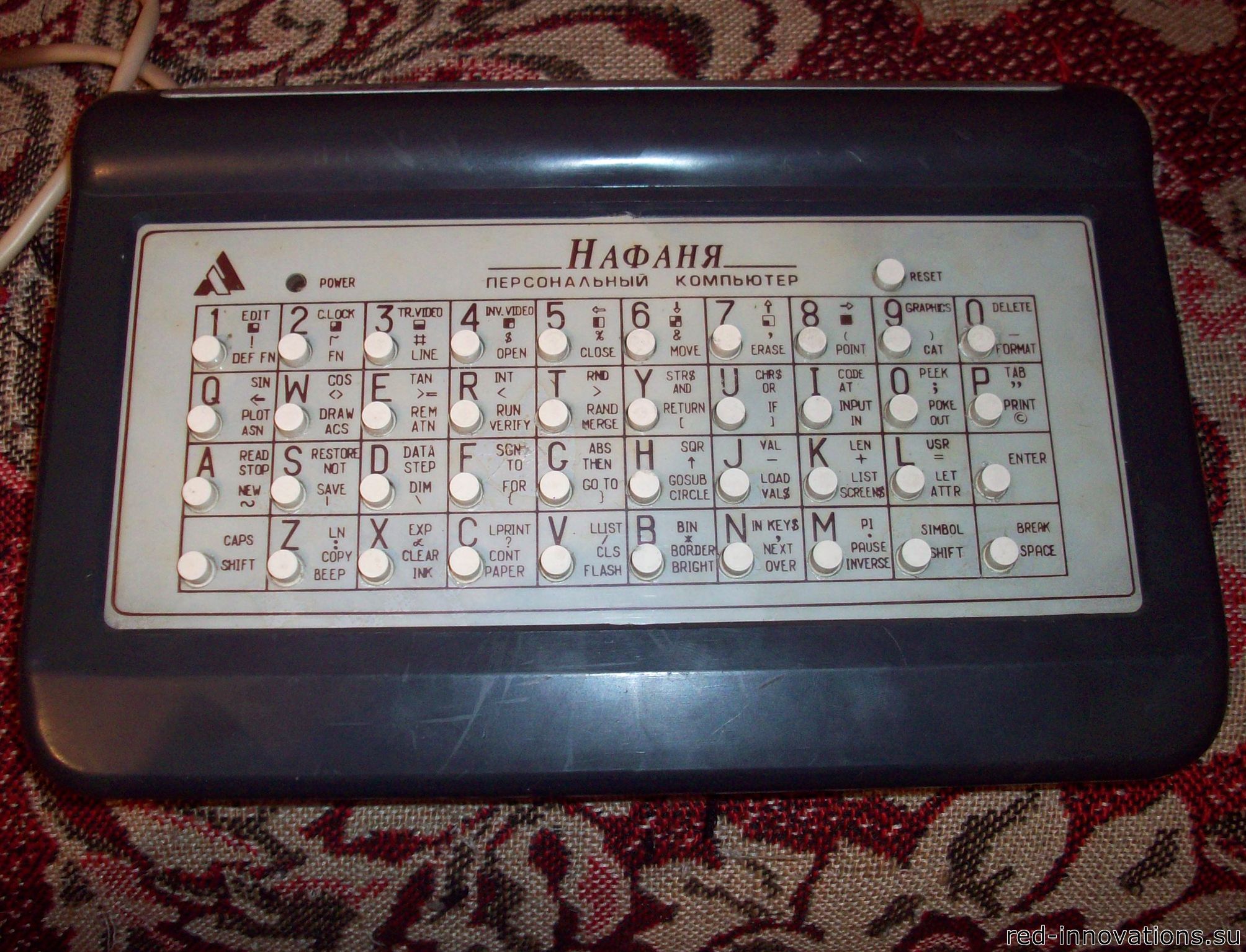

Вид сверху

Вид слева

Вид справа

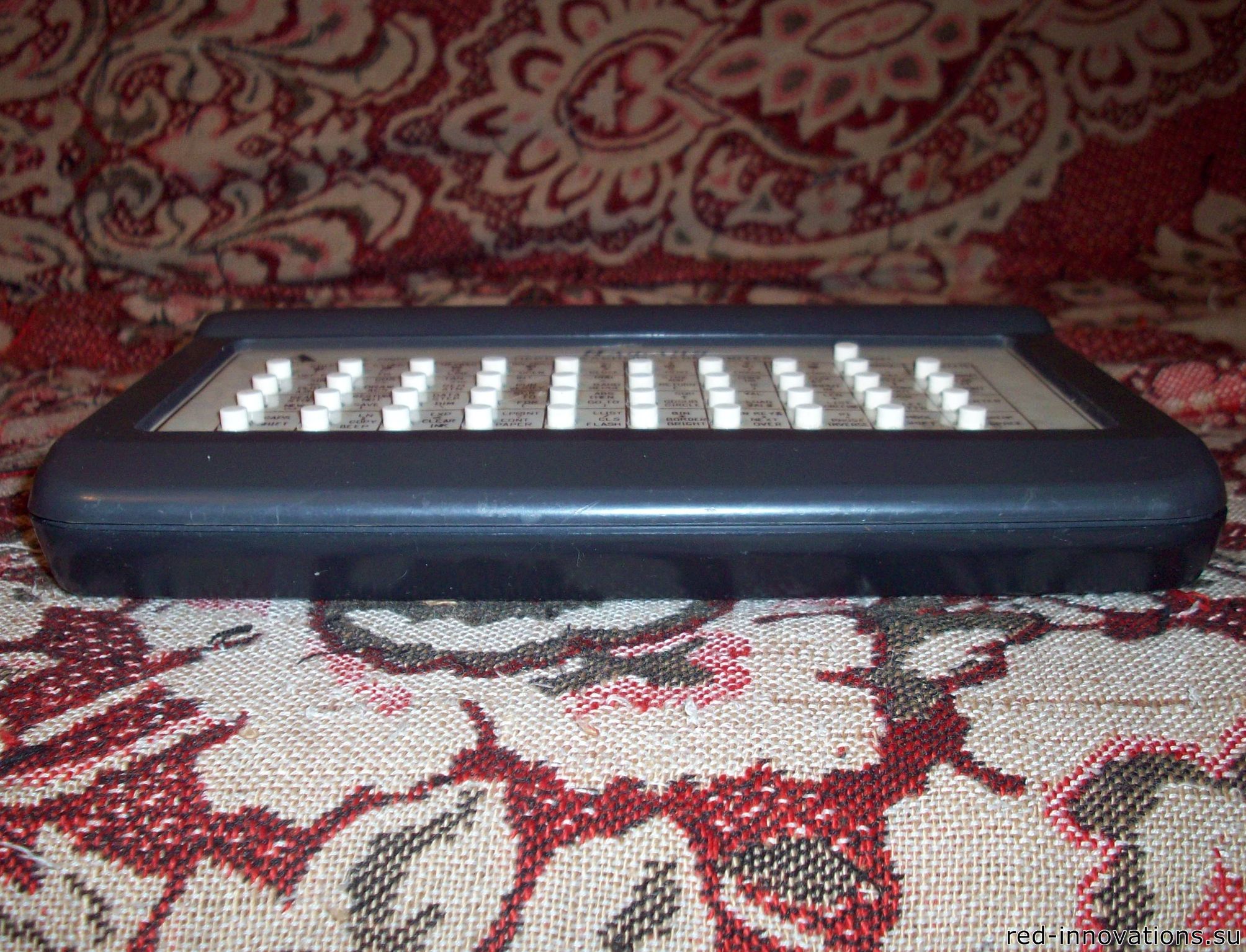

Вид спереди

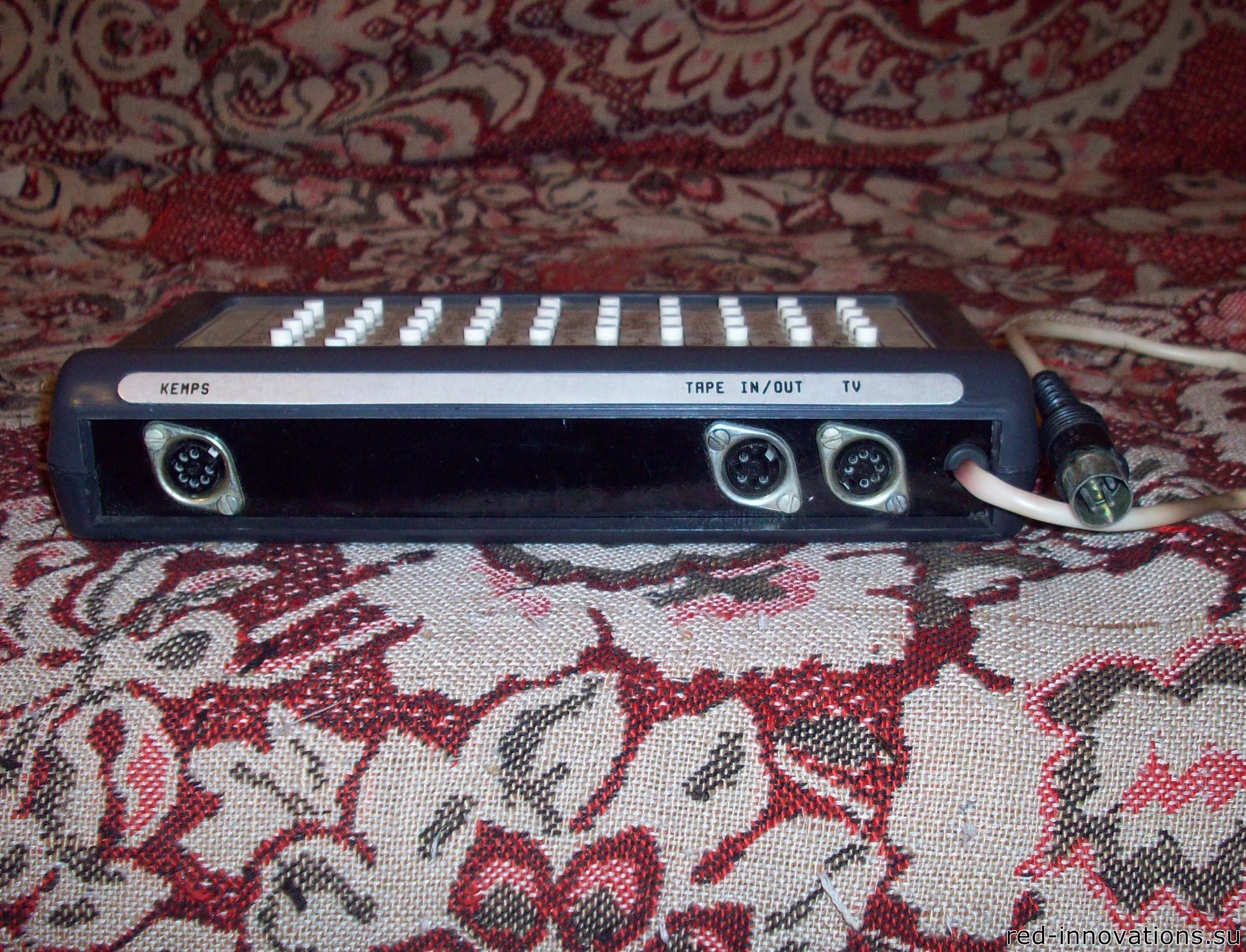

Вид сзади

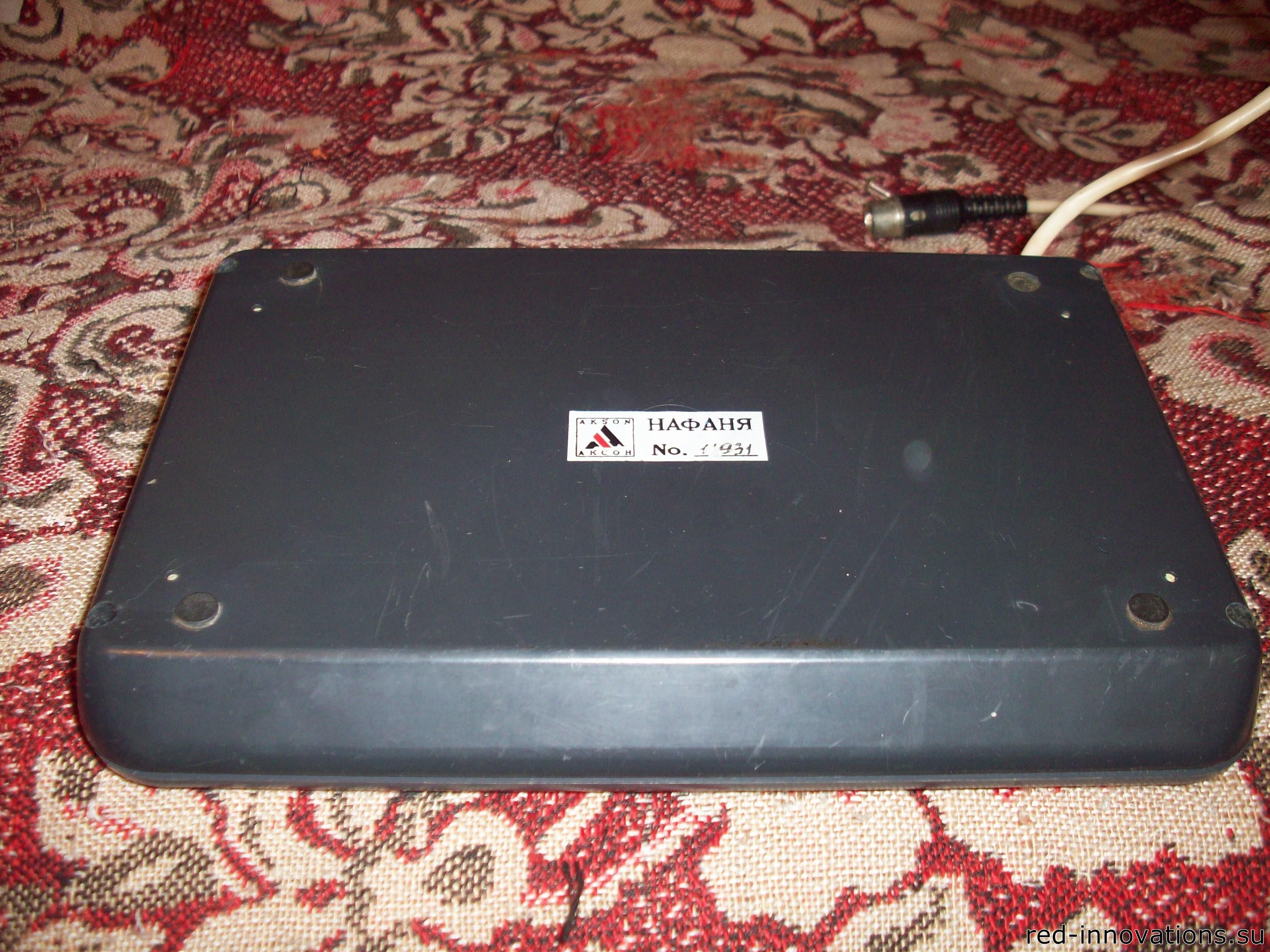

Вид снизу

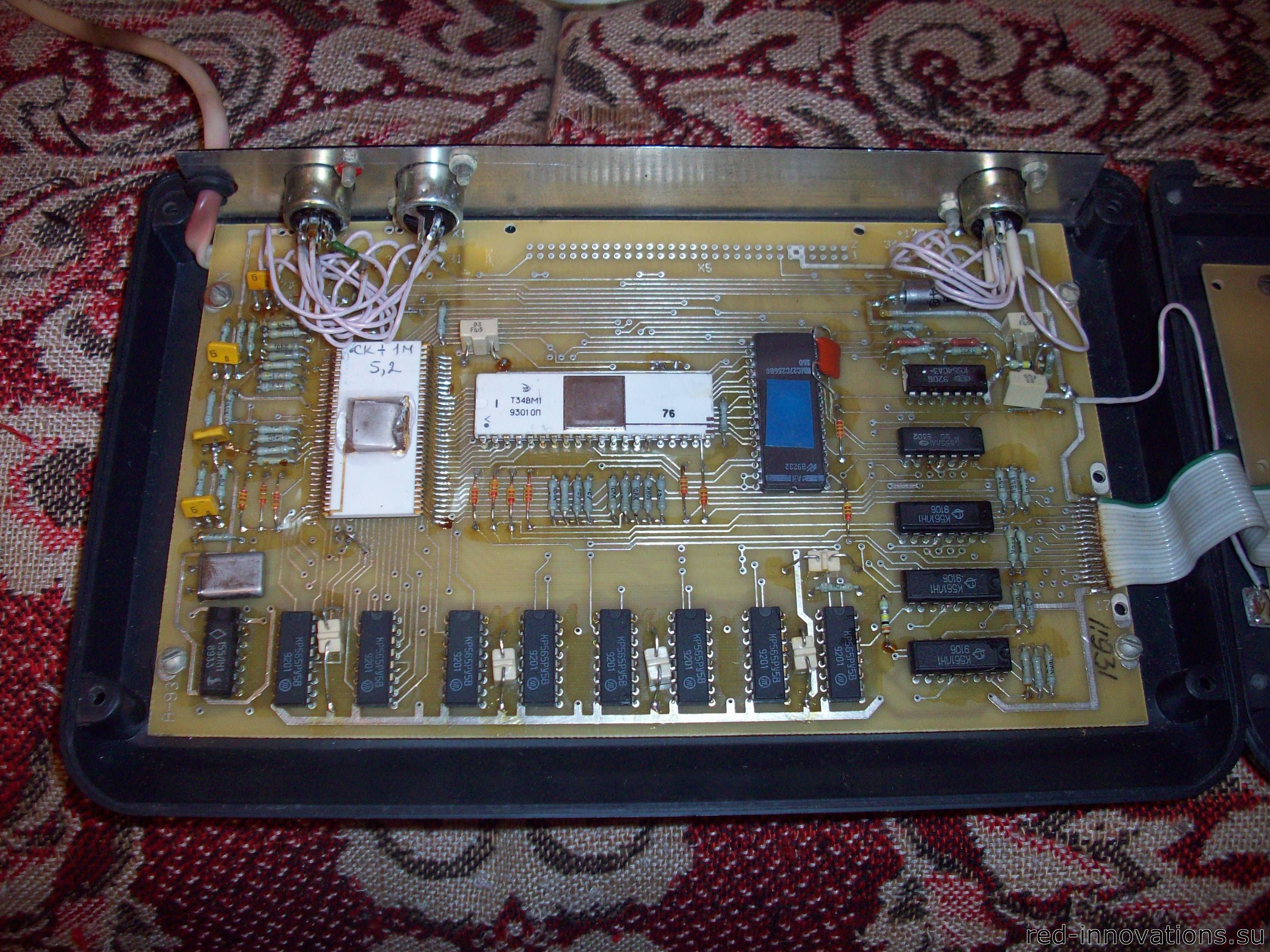

Главная плата

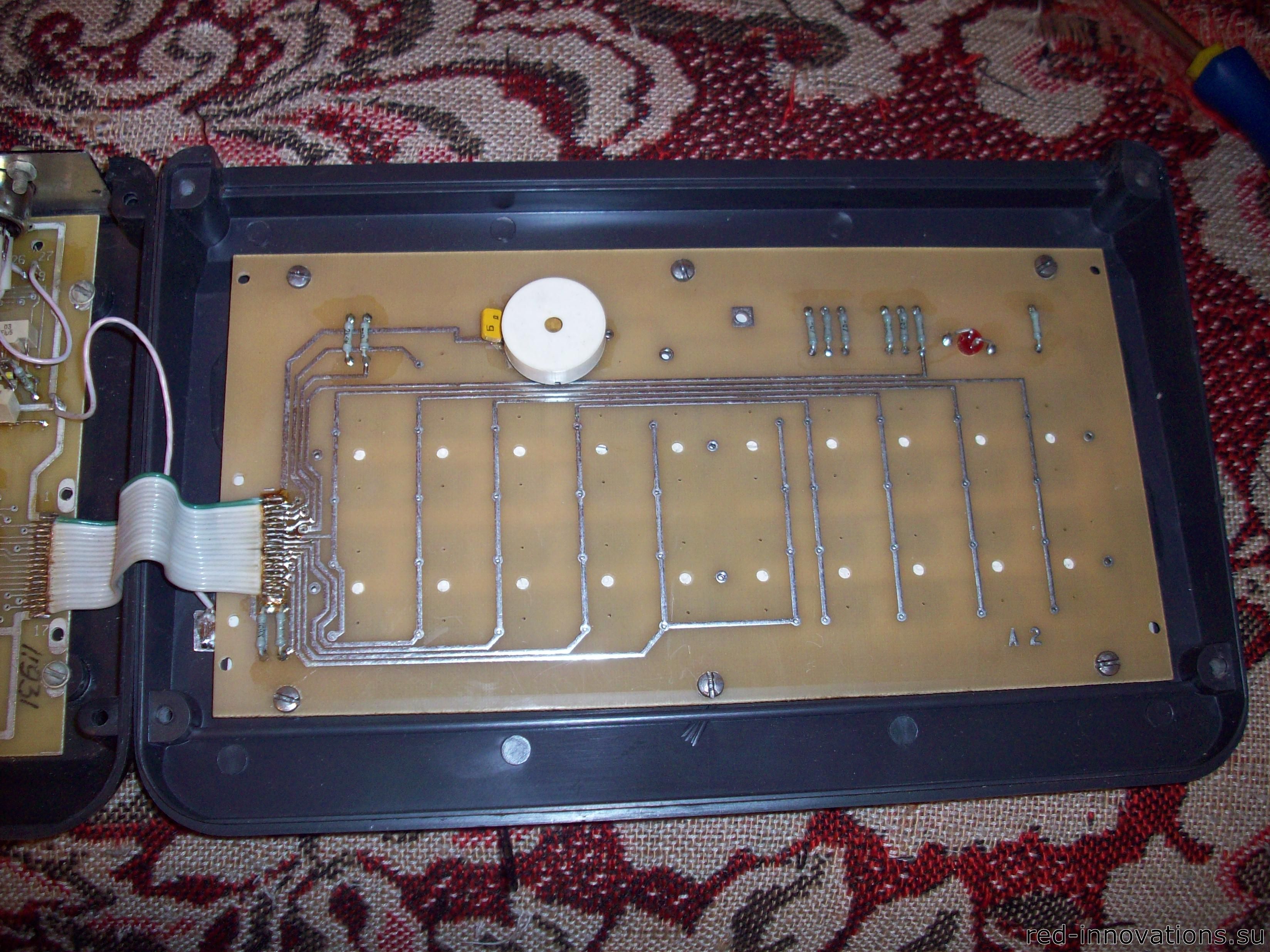

Обратная сторона платы клавиатуры

Компьютер "Нафаня" и нетбук "Asus EEE PC-900"
