Персональный компьютер "Искра-1030М"

Н
А
В
Е
Р
Х

Первый компьютер марки "Искра", программно и аппаратно (но не конструктивно) совместимый с международным стандартом "IBM PC/XT" был разработан Ленинградским НПО "Электронмаш". Выпускался он под названием "Искра-1030.11" ориентировочно с 1987-ого года. В 1989-ом году компьютер был модернизирован: стали использоваться микросхемы более высокой степени интеграции, уменьшились габариты системного блока и потребляемая мощность. Новая модель получила название "Искра-1030М". Её выпуском занимались заводы Рязани, Ленинграда, Смоленска и Курска. ПК имел модульную компоновку: в корпус помещалось до 6-ти плат, державшихся на металлических салазках и соединённых кросс-платой (т.н. "корзина"). "Искра-1030М" шла с заводов в нескольких разных комплектациях, именовавшихся исполнениями. Всего исполнений было пять; превратить одно в другое не составляло труда, добавив, заменив или удалив из системного блока соответствующее устройство (например, жёсткий диск с контроллером). В максимальной комплектации в системный блок устанавливались пять плат: микроЭВМ (процессорная плата), блок ОЗУ, видеоадаптер, контроллер жёсткого диска и адаптер аппаратуры передачи данных (сетевая карта). В исполнениях с двумя флоппи-дисководами жёсткий диск и его контроллер не устанавливались. Во всех известных экземплярах "Искры-1030М" место под шестую плату оставлено пустым.

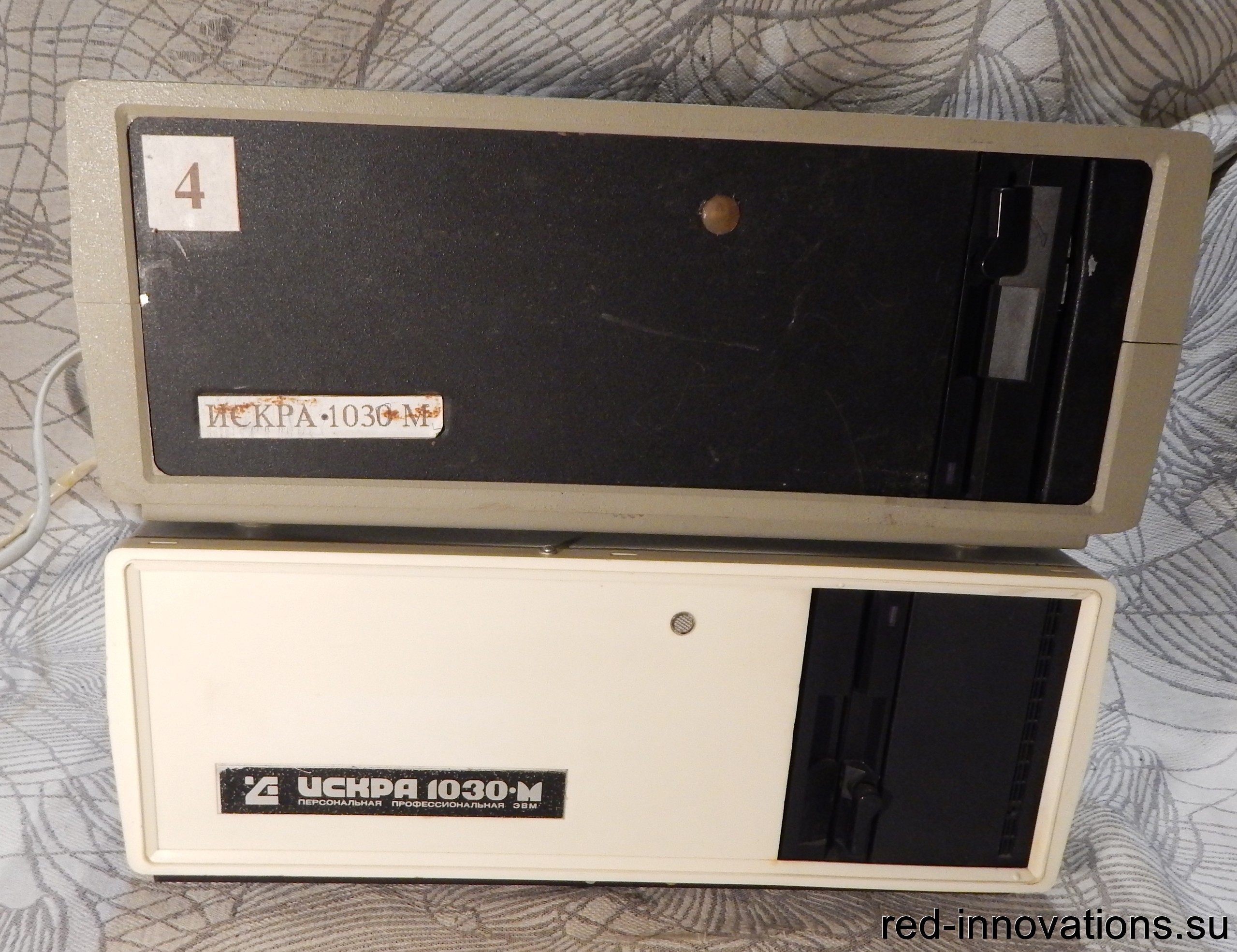

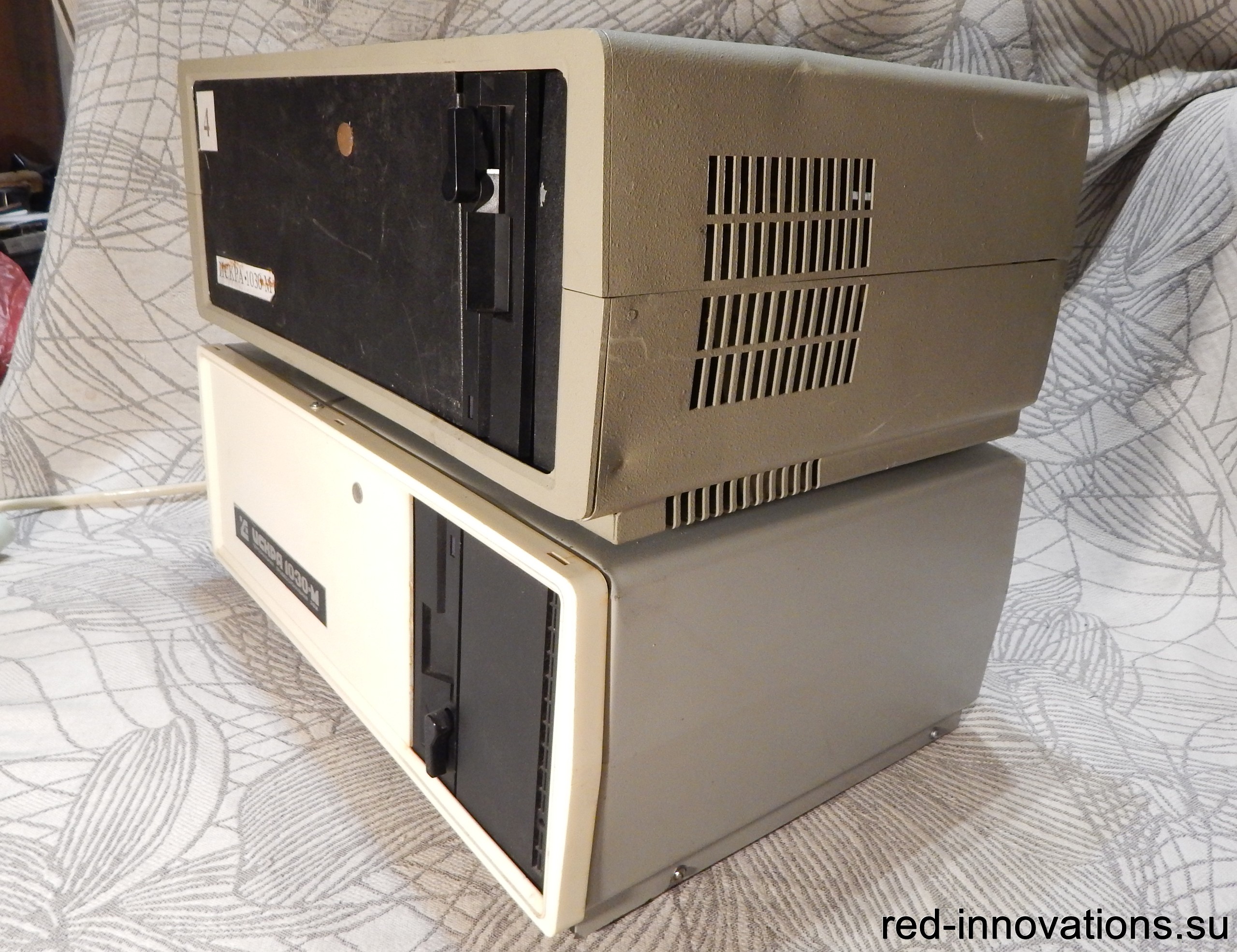

Компьютер производился в корпусах двух типов. Наиболее распространённый - с металлическим кожухом, целиком накрывающим шасси, и пластиковой передней панелью, крепящейся на защёлках и двух винтах. Несмотря на оригинальный дизайн, этот корпус не отличался удобством. Так, для извлечения из системного блока жёсткого диска или флоппи-дисковода требовалось отвернуть 20 винтов. Впрочем, доступ к дисководам требовался не так уж и часто; платы же компьютера держались на платмассовых фиксаторах и при необходимости извлекались без труда - достаточно было развернуть системный блок задней стенкой вперёд. В гораздо более редком пластмассовом корпусе шли "Искры" ленинградского производства. Этот вариант компоновки не позволял устанавливать в компьютер жёсткий диск двойной высоты совместно с флоппи-дисководом.

"Искра-1030М" комплектовалась процессором "КР1810ВМ86" - советским вариантом "Intel 8086". Имеются непроверенные данные, что в некоторые компьютеры устанавливалась оригинальная микросхема "Intel". Процессор работал на частоте 4,7 МГц. На плате микроЭВМ имелось место для математического сопроцессора, однако ни на одном сохранившемся компьютере эта микросхема не распаяна. Объём оперативной памяти "Искры" составлял 640 Кб (именно столько, по заверению Билла Гейтса, должно было хватать любому пользователю ПК). Видеоадаптер был совместим со стандартом "CGA" (16 цветов при разрешении экрана 320х200 пикселей и монохромный режим при разрешении 640х200 пикселей). Разъём видеоадаптера был нестандартный ("РП15-15Г", напоминающий импортный "DB15", но с метрической размерностью). На него, помимо сигнала CGA, поступал чёрно-белый НЧ-видеосигнал (11-ый контакт) и (в ряде случаев) +12 Вольт для питания монитора "Электроника МС6105". Жёсткие диски в "Искру-1030М" устанавливались болгарские ("СМ5508", объём 10Мб), советские ("МС5405" или "МС5410", объём 20Мб), или американские ("Seagate ST-225", объём 20Мб). Клавиатура по системе команд была совместима с "IBM PC/XT", но имела в своём составе цепь сброса (на клавиатуре располагалась кнопка перезагрузки), без сигнала которой компьютер не стартовал. Для "Искры" была создана операционная система "АДОС 2.0", являвшаяся советским аналогом ОС "DOS 2.0". Поддерживались два формата записи на дискету: стандартный "IBM PC/XT" и свой собственный. По умолчанию операционная система позволяла работать со стандартными дискетами; для переключения же на формат "Искры" требовалось загрузить драйвер "MDISC". Элементная база использовалась преимущественно советская, в ряде случаев применялись БИС производства фирм "Intel", "AMD", "UMC", "Zilog" и предприятий стран СЭВ. В розничную сеть "Искра" не поступала по причине высокой стоимости. ПК подобного уровня в СССР могли позволить себе только крупные предприятия, НИИ и образовательные учреждения.

В начале 90-ых были разработаны две модификации компьютера: "Искра-1030М ТУРБО" (она же "Турбо-86М") и "Искра-1030М МИКРО" ("Микро-86М"). Модификация "Турбо" комплектовалась EGA-видеоадаптером, двумя пятидюймовыми дисководами, жёстким диском "МС5410" или "Seagate ST-225", контроллером СОМ-портов (плата "KRS") и оперативной памятью 1Мб. Был изменён дизайн и конструкция корпуса. Модификацию не следует путать с компьютером "Искра ТУРБО ХТ" (она же "ПК ТУРБО ХТ"), представлявшим собой совсем другую модель. "Искра-1030М МИКРО" также имела другой корпус (значительно меньших размеров), комплектовалась одним флоппи-дисководом и (в некоторых исполнениях) жёстким диском. "Корзина" была рассчитана на установку только 4-ёх плат. В обеих модификациях кнопка перезагрузки была перенесена на системный блок, а нестандартный разъём на плате микроЭВМ заменён на "DIN-5", что позволяло подключать к компьютеру обычную клавиатуру стандарта "IBM PC/XT".

В 1991-ом году в Курске была разработана новая модель ПК - "Искра-1031". Некоторое время "Искра-1030М" выпускалась с ней параллельно; окончательно же компьютер сняли с производства в 1992-ом году. Сменившая её конвеере ПО "Искра" машина "Искра ТУРБО ХТ" (она же "ПК ТУРБО ХТ") также базировалась на процессоре "КР1810ВМ86", но конструктивно была совместима с "IBM PC/XT" (устанавливались стандартные компьютерные разъёмы и ISA-слоты). Видеоадаптер применялся EGA, на основе 3-ёх микросхем "КР1843ВГ3". Сколь-либо массового характера производство этой модели не приобрело. Создавались в Смоленске и опытные образцы компьютера "Искра-286М" на процессоре "Intel 80286", но и эта разработка была в зародыше умерщвлена рыночной экономикой. Несмотря на все потрясения и крах отечественной промышленности, ПО "Искра" существует до сих пор и является одним из немногих в России предприятий, выпускающих микроэлектронику гражданского назначения. О компьютерах, конечно, речи быть уже не может, и в настоящее время предприятие специализируется на производстве контрольно-кассовой аппаратуры (кассовых аппаратов, электронных весов и т.п.). Микросхемы поставляются Минским НПО "Интеграл", пассивные компоненты изготавливаются в РФ, а отдельные модули, для создания которых нет научно-производственной базы соответствующего уровня, закупаются в Восточной Азии.

"Искра", принадлежащая нашему музею, собиралась по частям на протяжении полутора лет. С найденных плат предыдущими владельцами были изъяты содержащие драгметаллы детали, которые пришлось монтировать обратно. В результате работоспособность компьютера была восстановлена. На фотографиях ниже представлены платы 1990-ого и 1992-ого года выпуска, благодаря чему можно проследить некоторую эволюцию производственного процесса: почти все импортные микросхеы, присутствующие на старых платах, на более новых заменены советскими аналогами. Советский CGA-монитор отыскать пока не удалось, поэтому в качестве дисплея к компьютеру через чёрно-белый выход подключён современный ЖК-телевизор.

Искра 1030 М - схема (взято с сайта retropc.org)

Искра 1030 М - прошивка ПЗУ

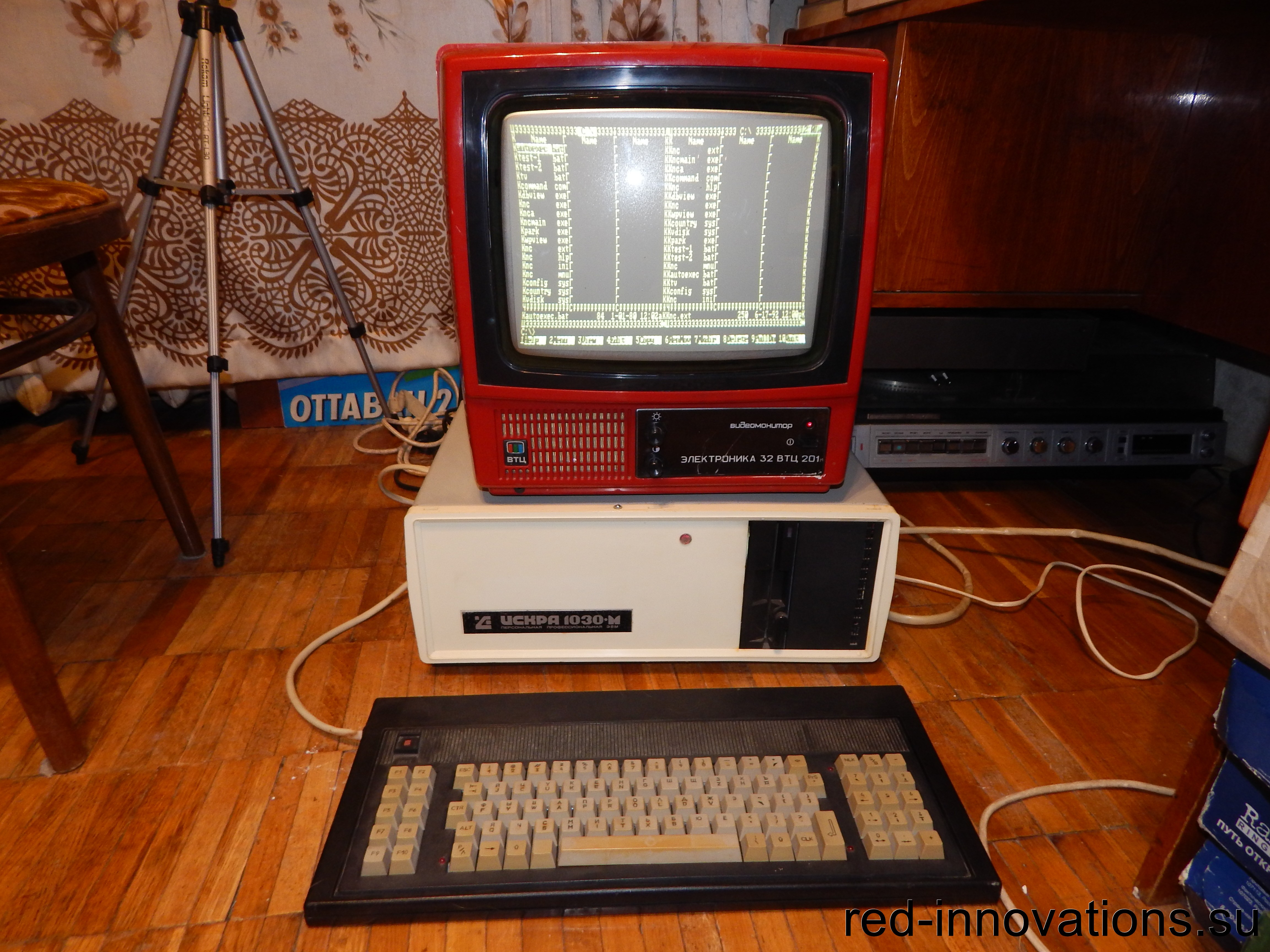

Компьютер в работе

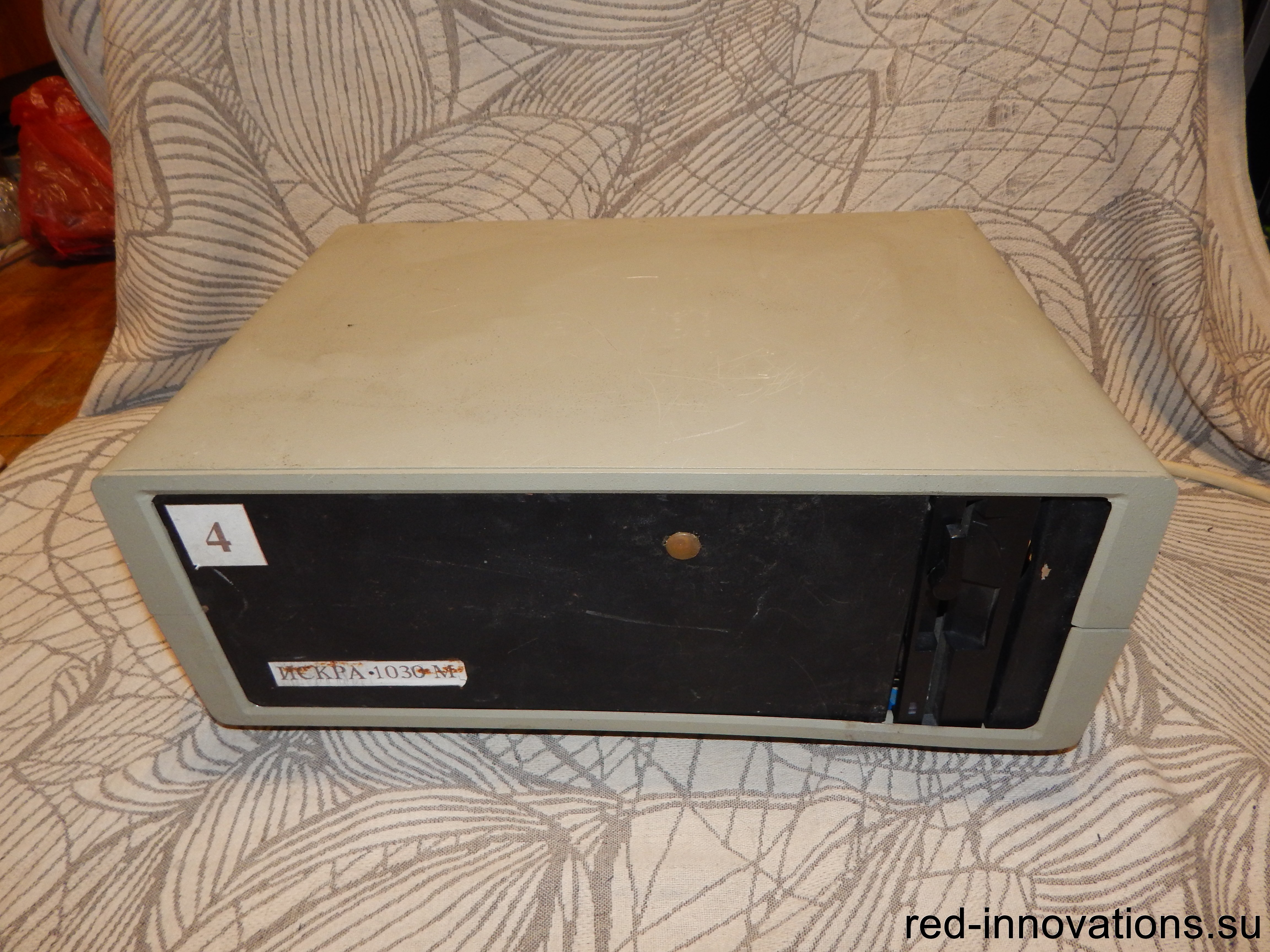

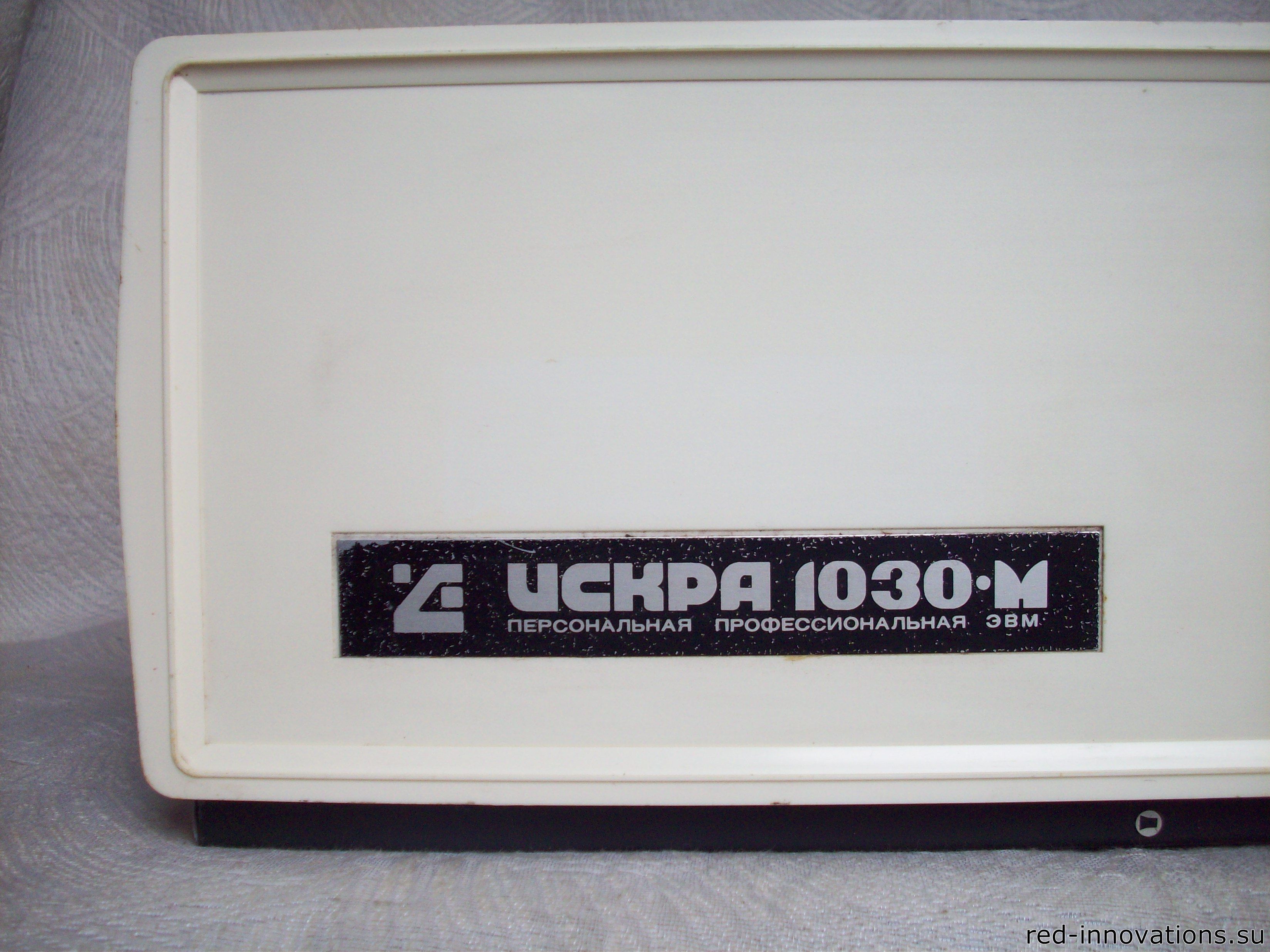

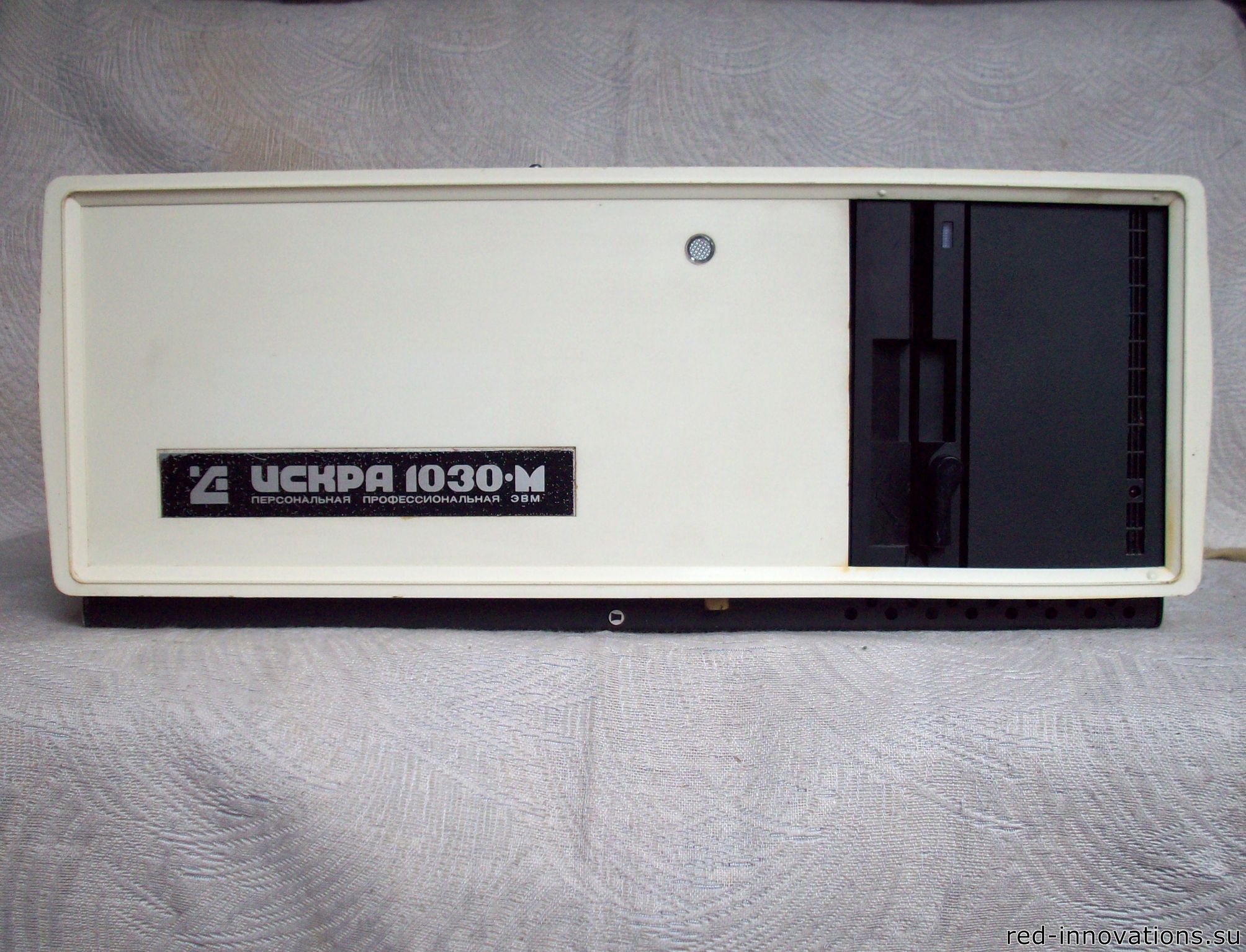

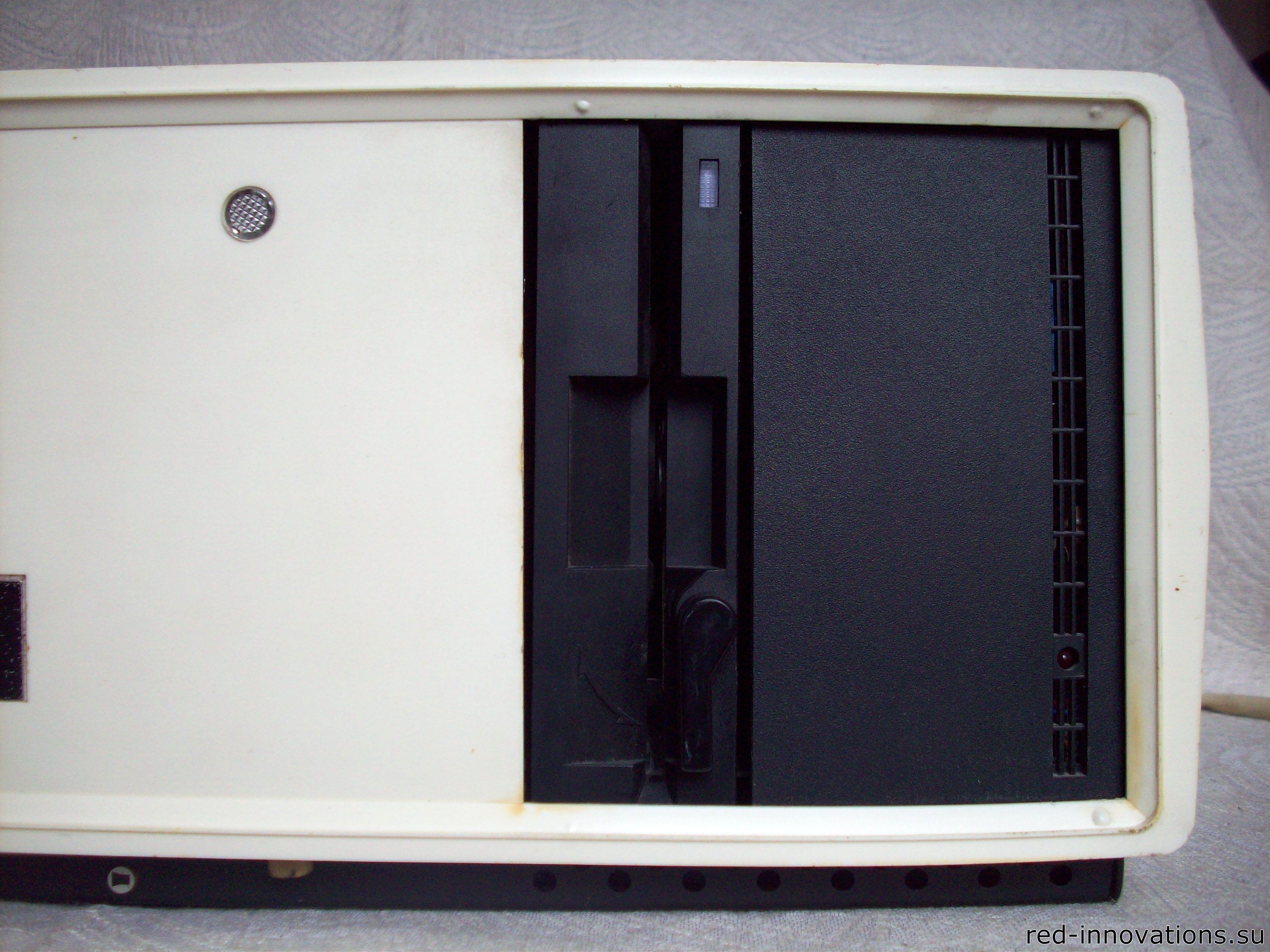

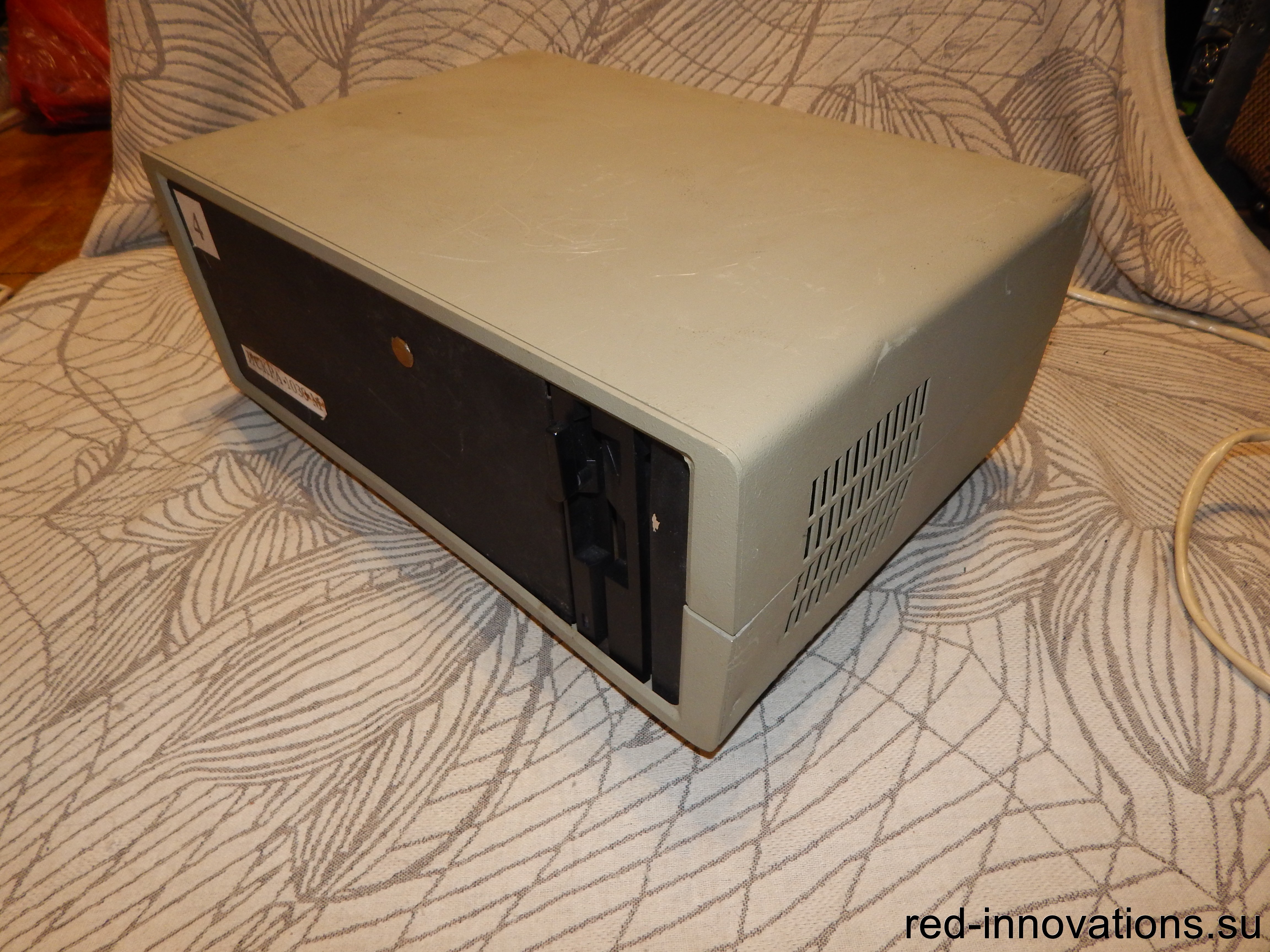

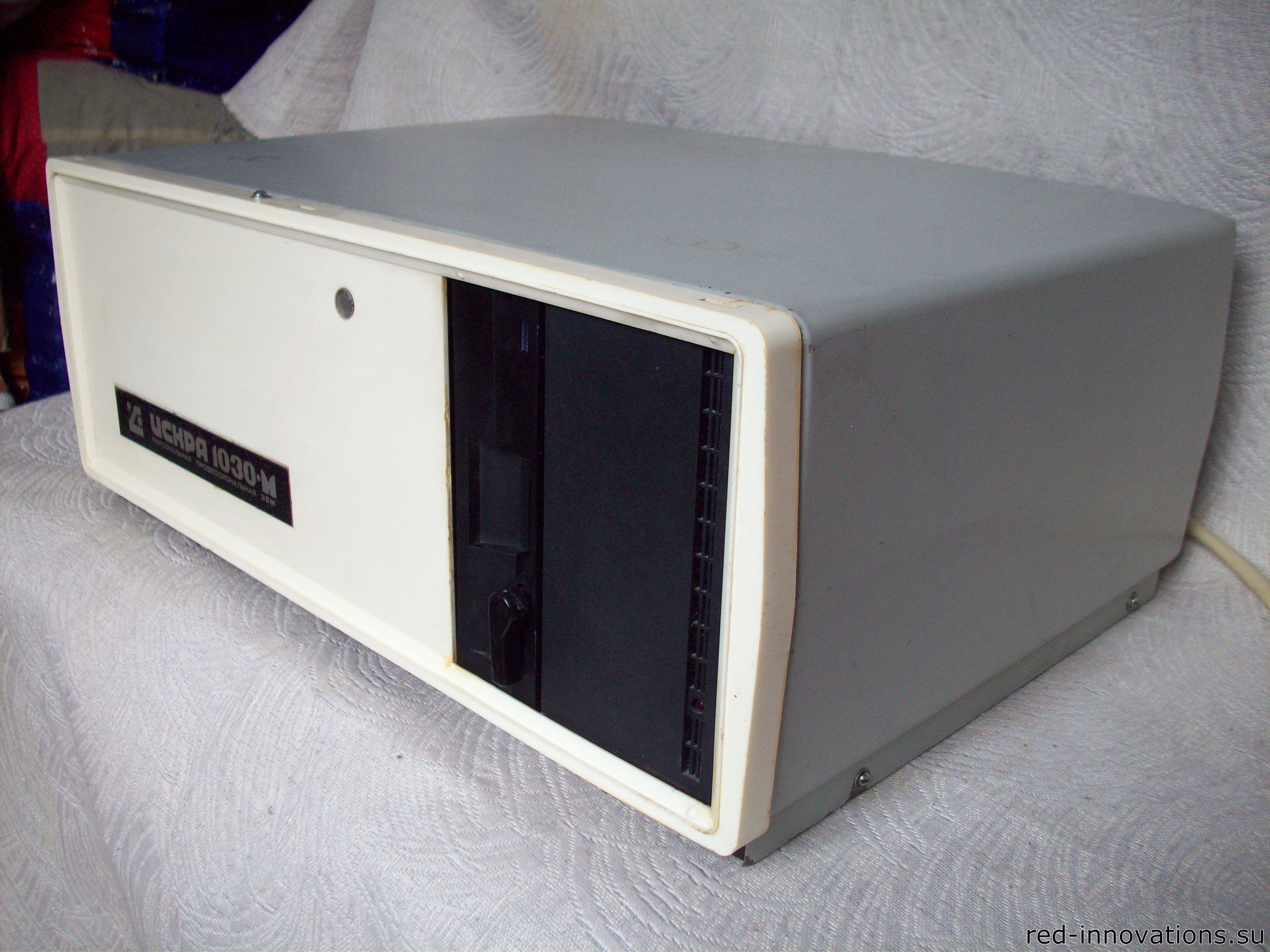

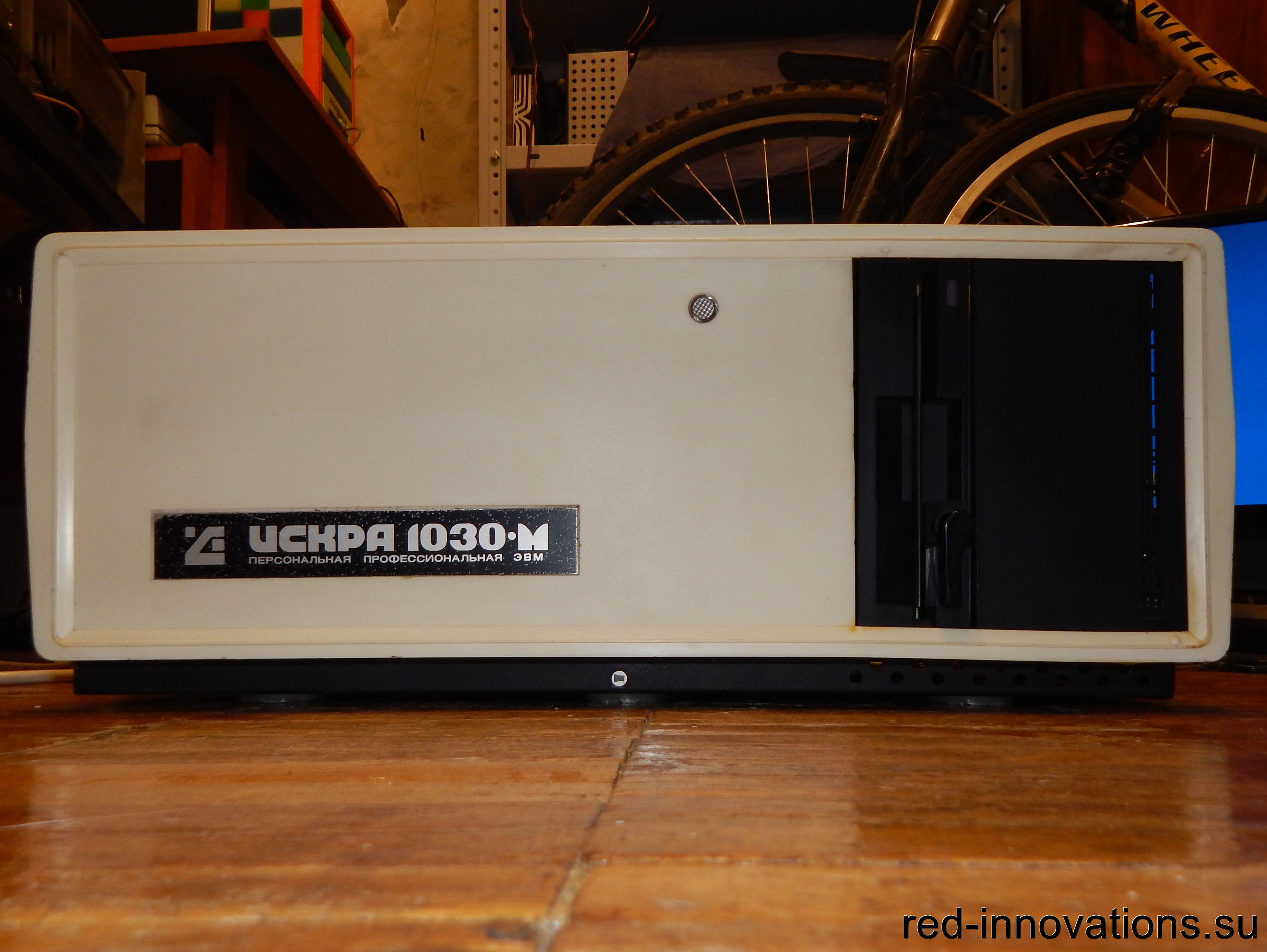

Передняя панель

Передняя панель

Передняя панель

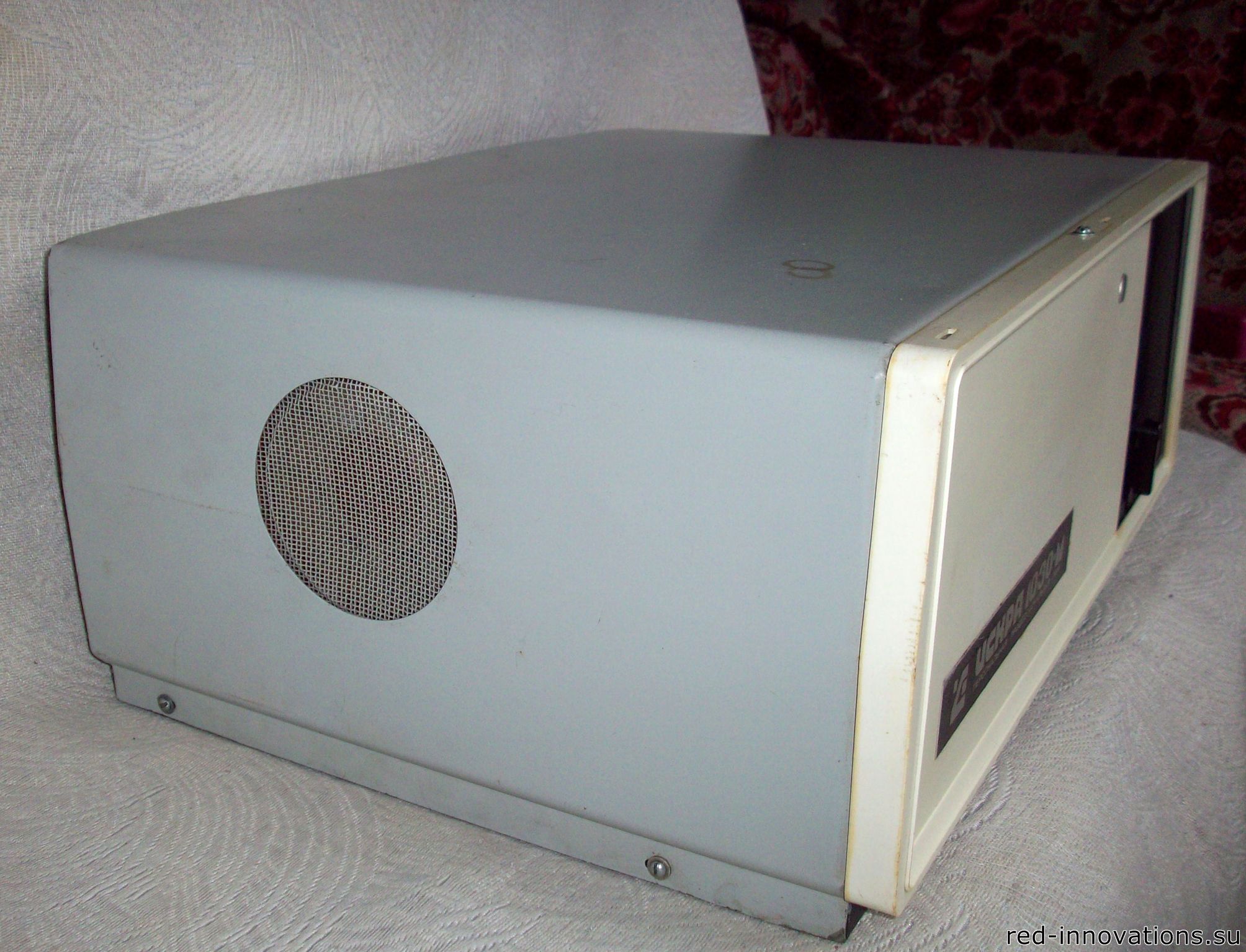

Вид слева

Вид справа

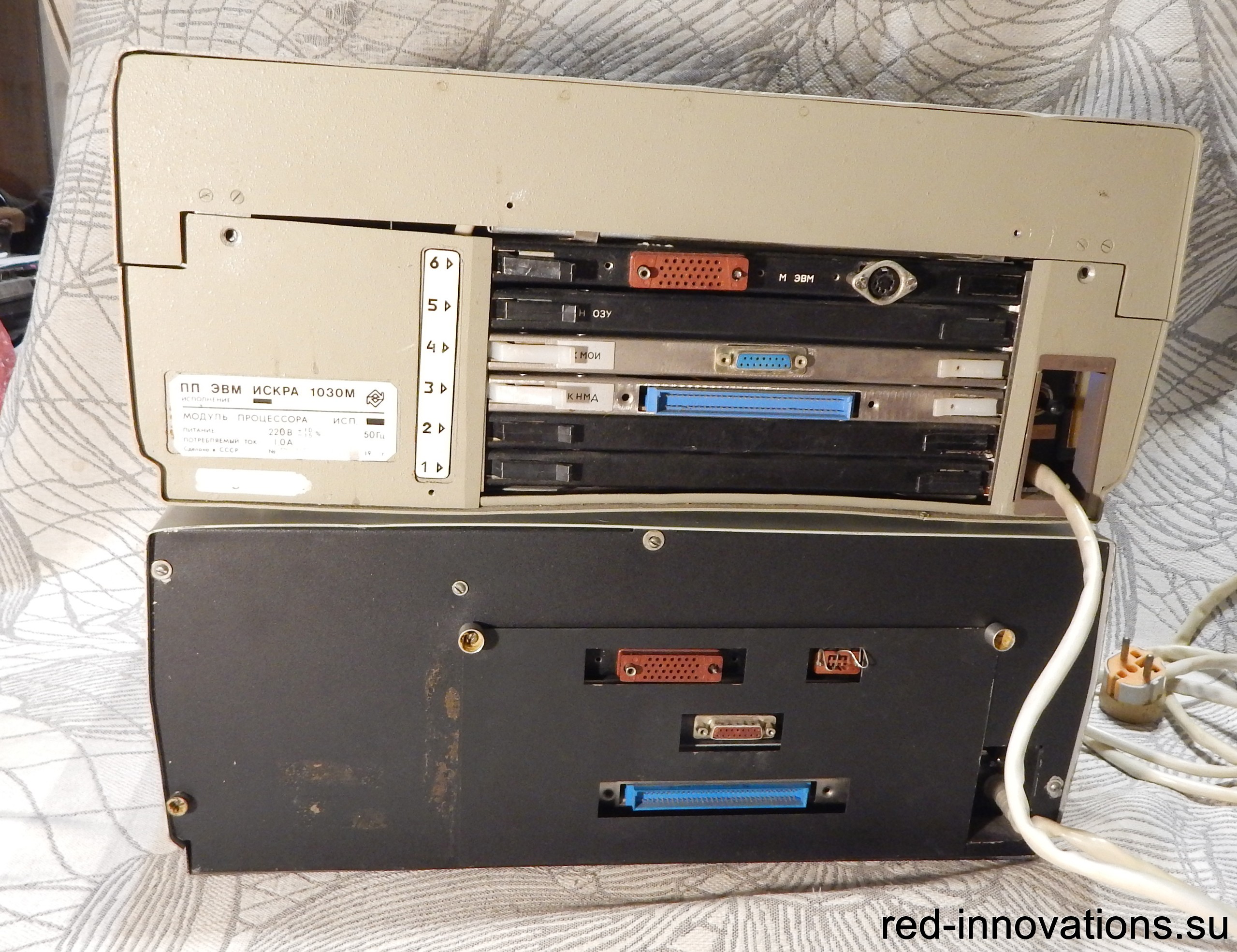

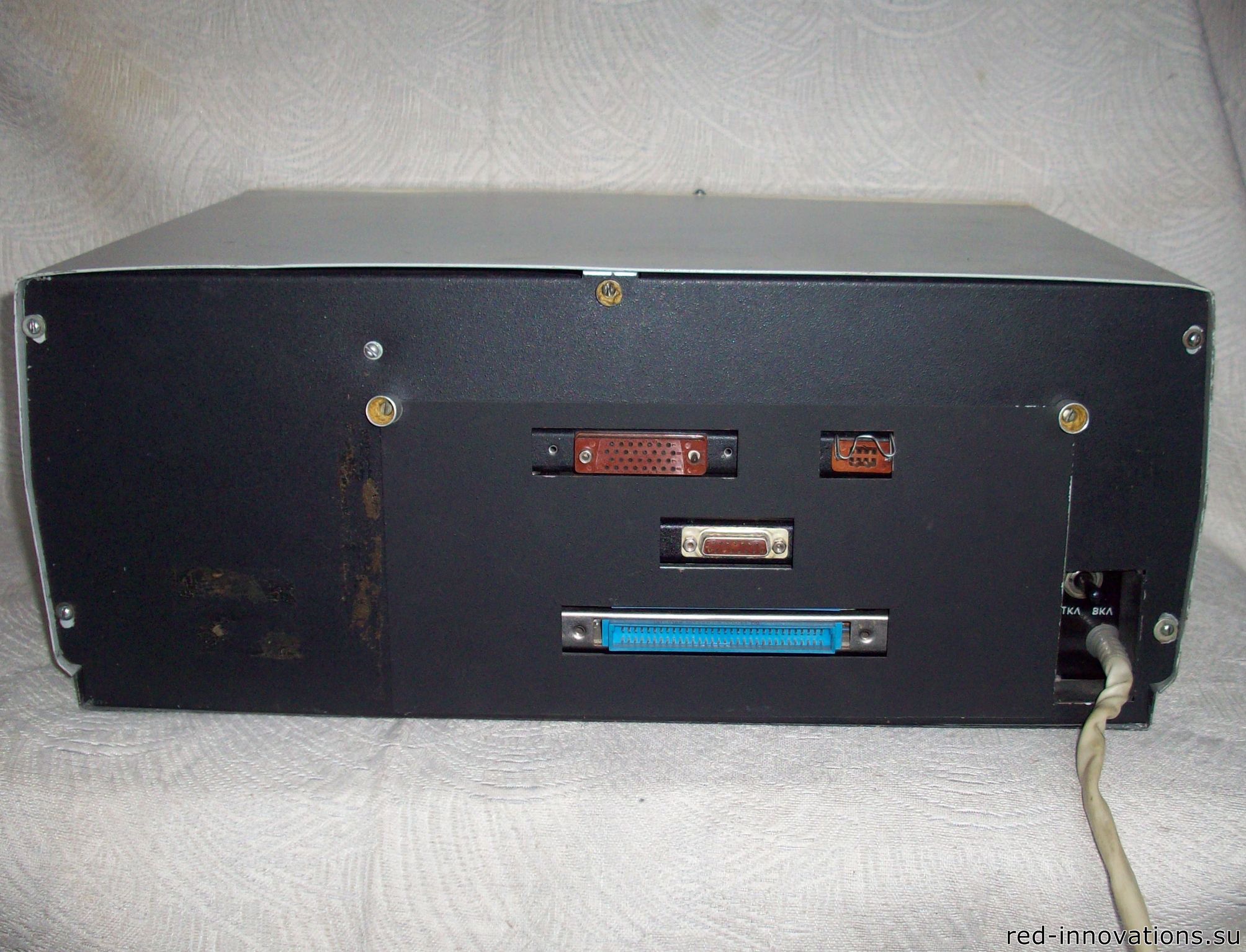

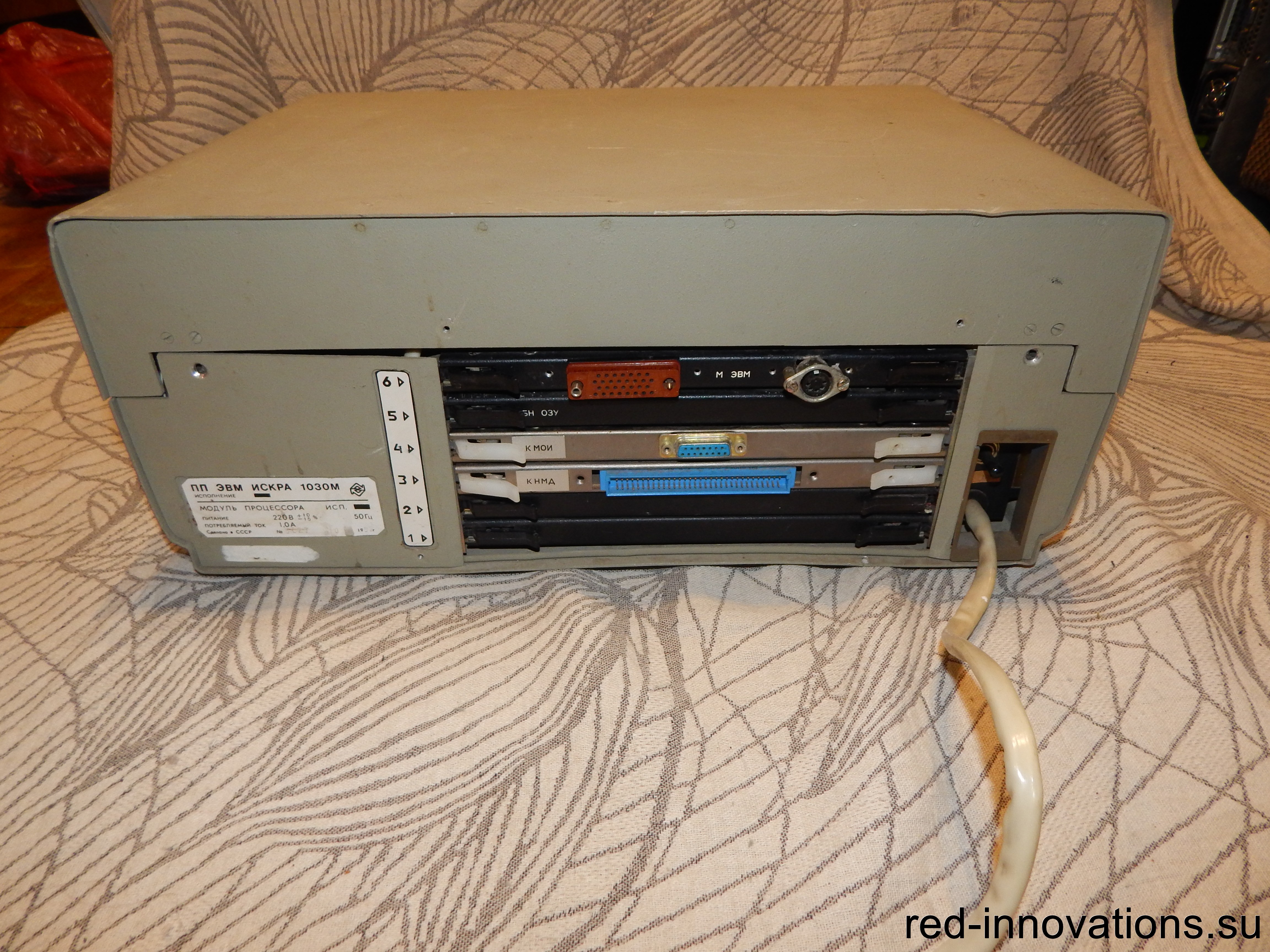

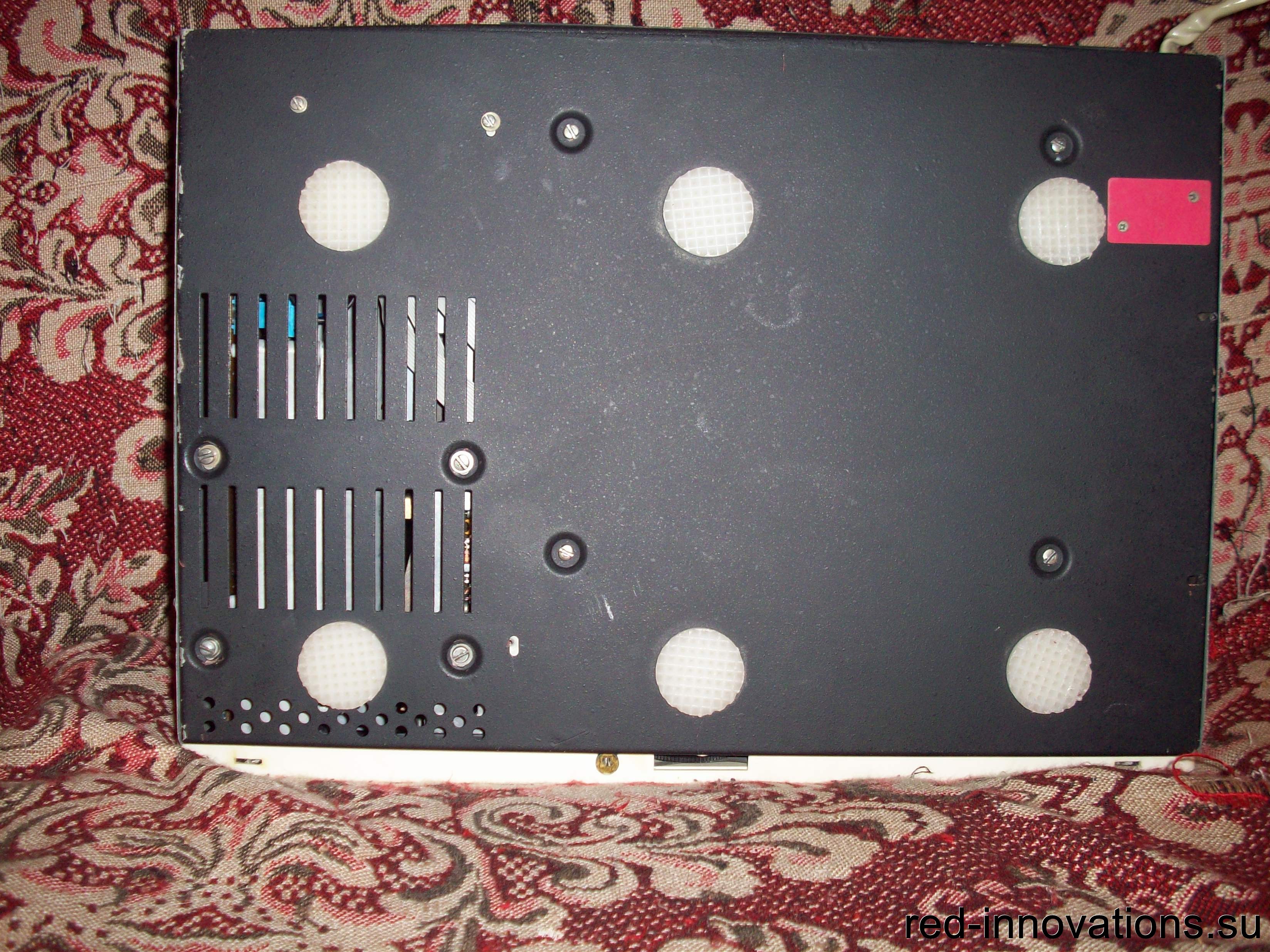

Задняя стенка

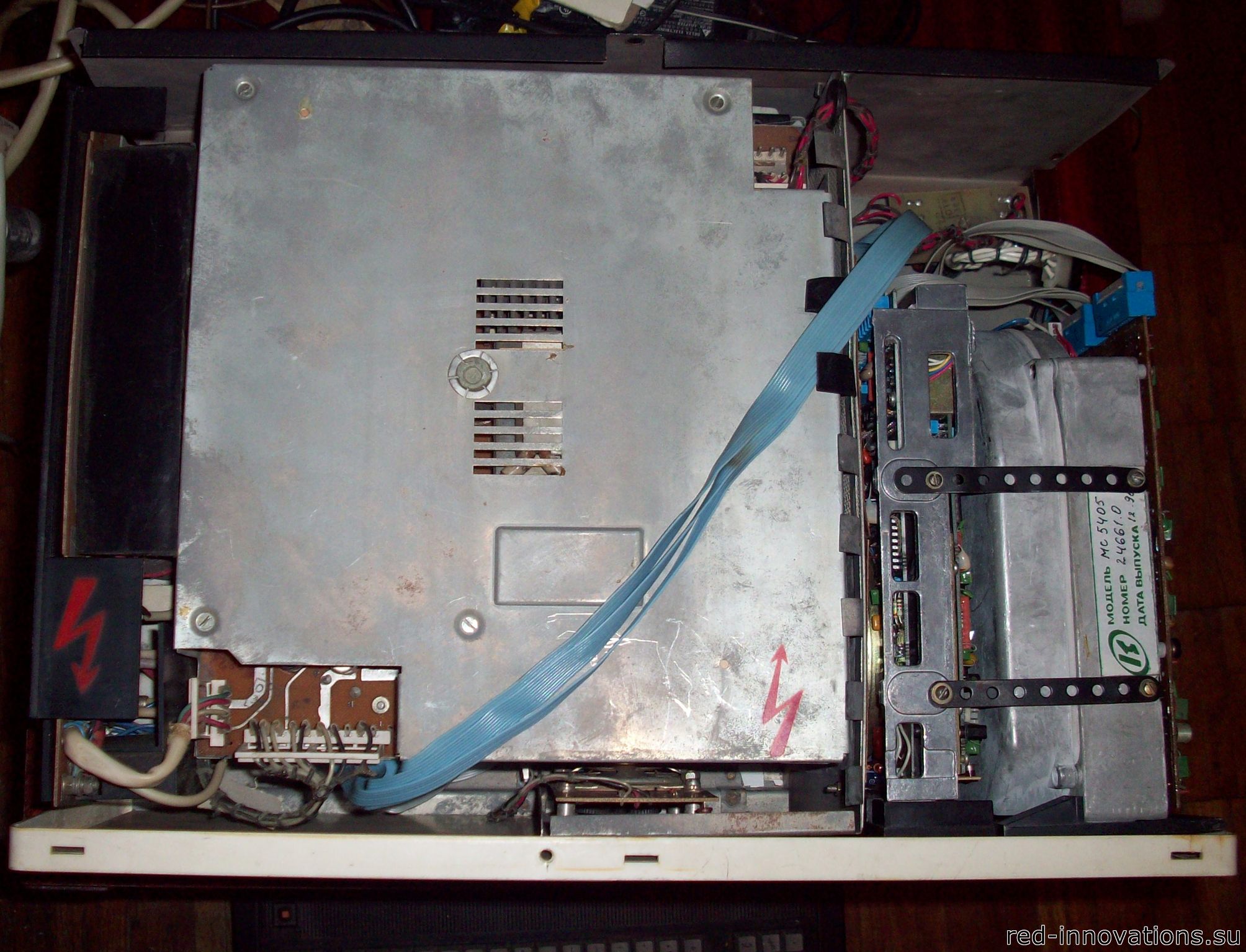

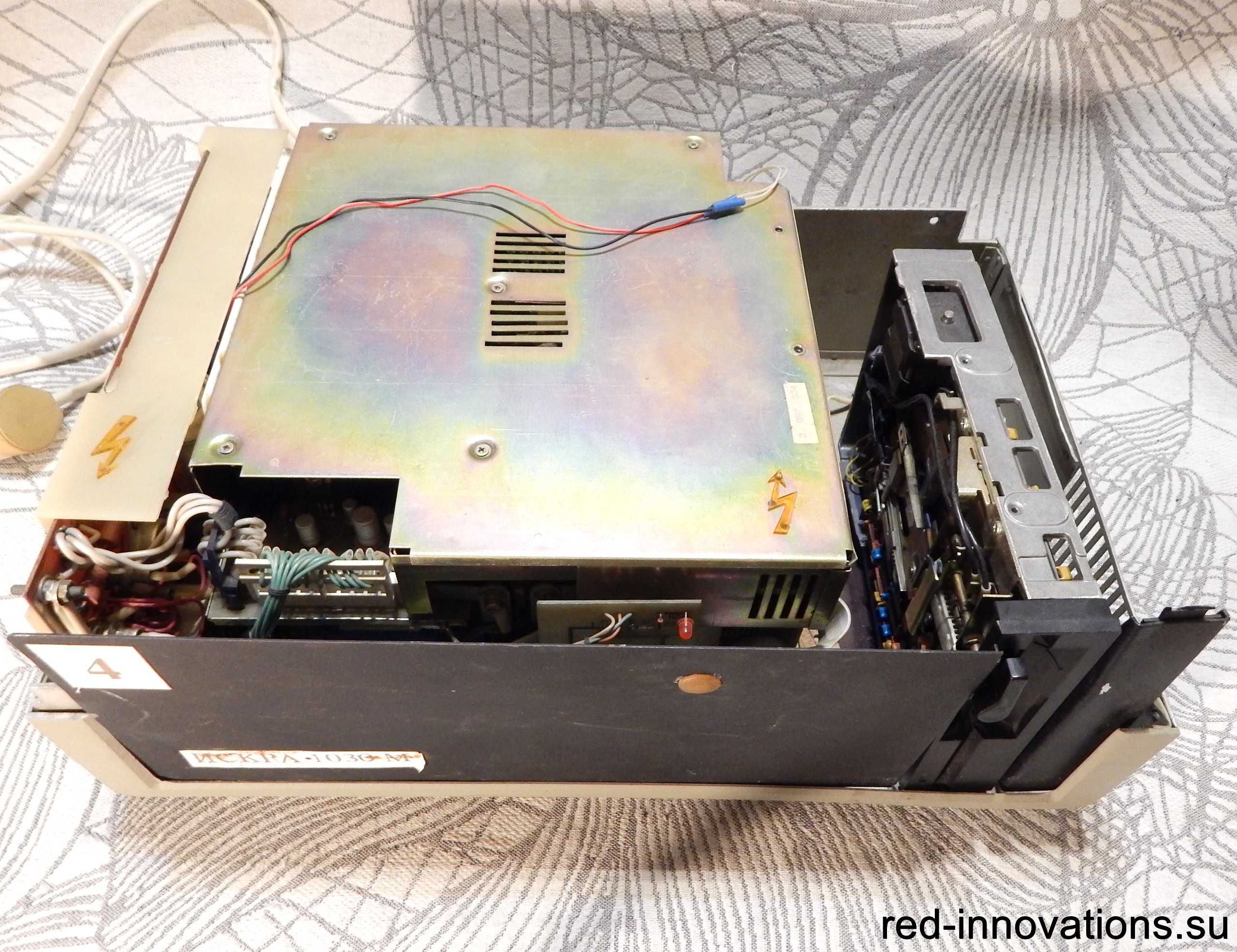

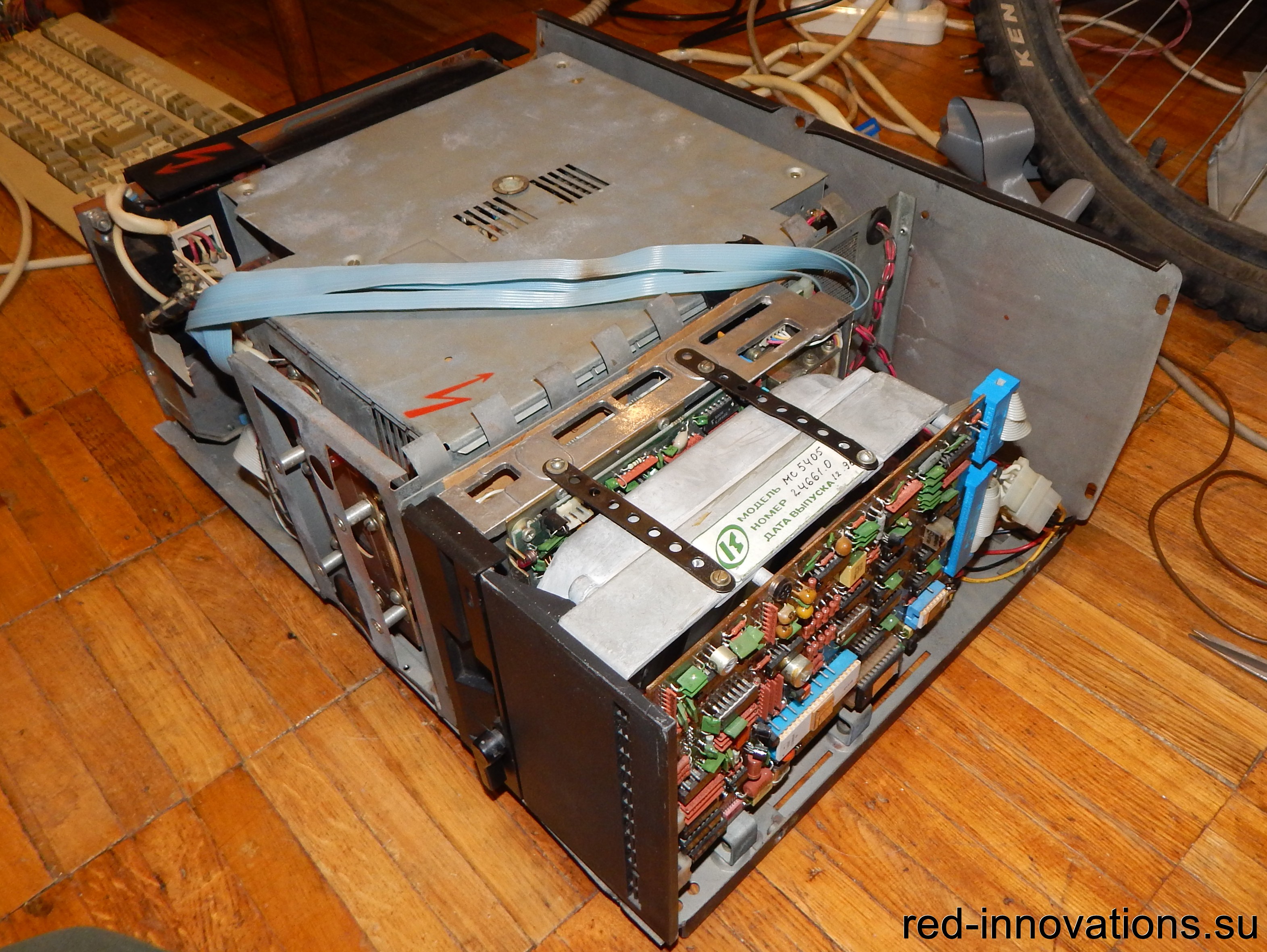

Вид сверху со снятым корпусом

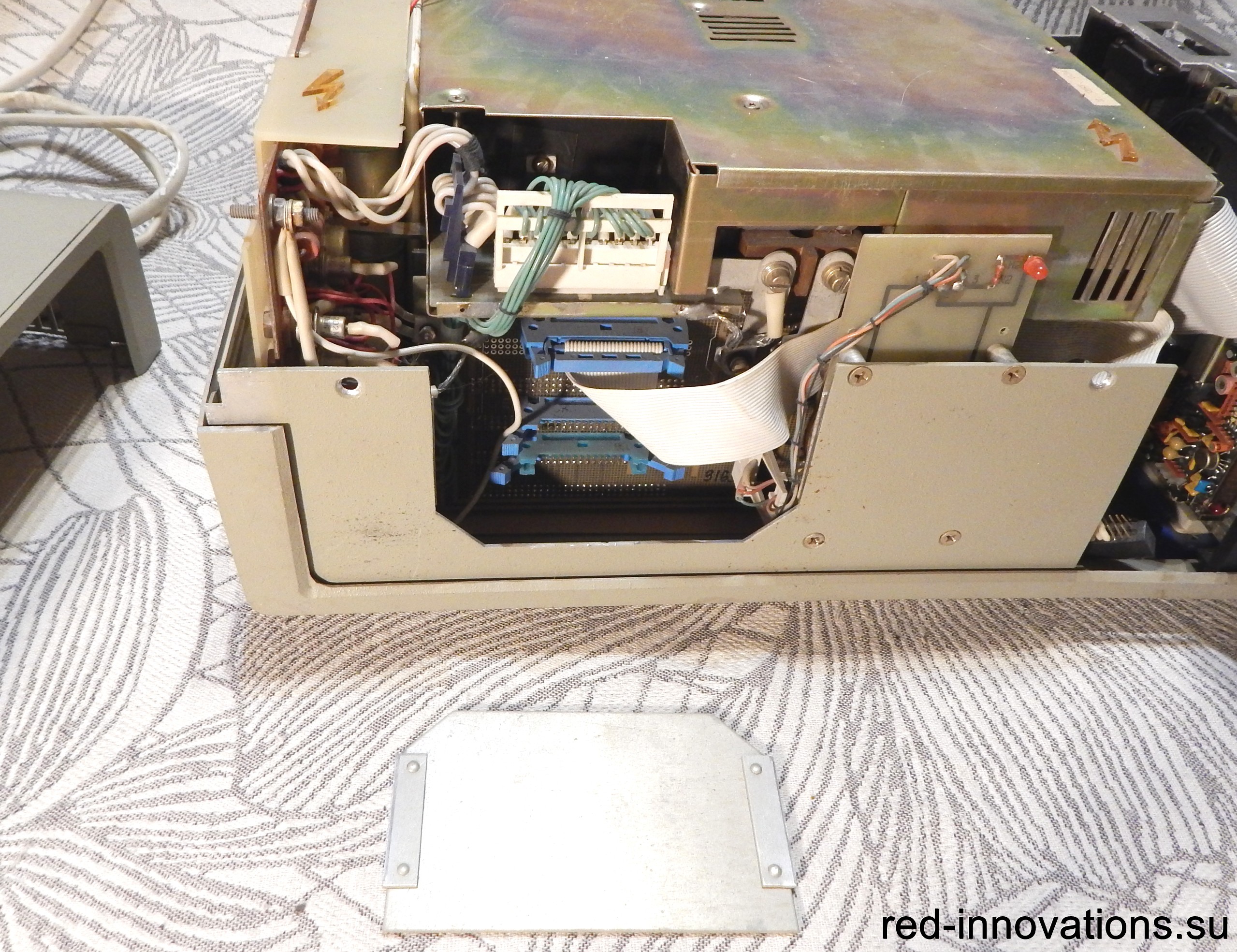

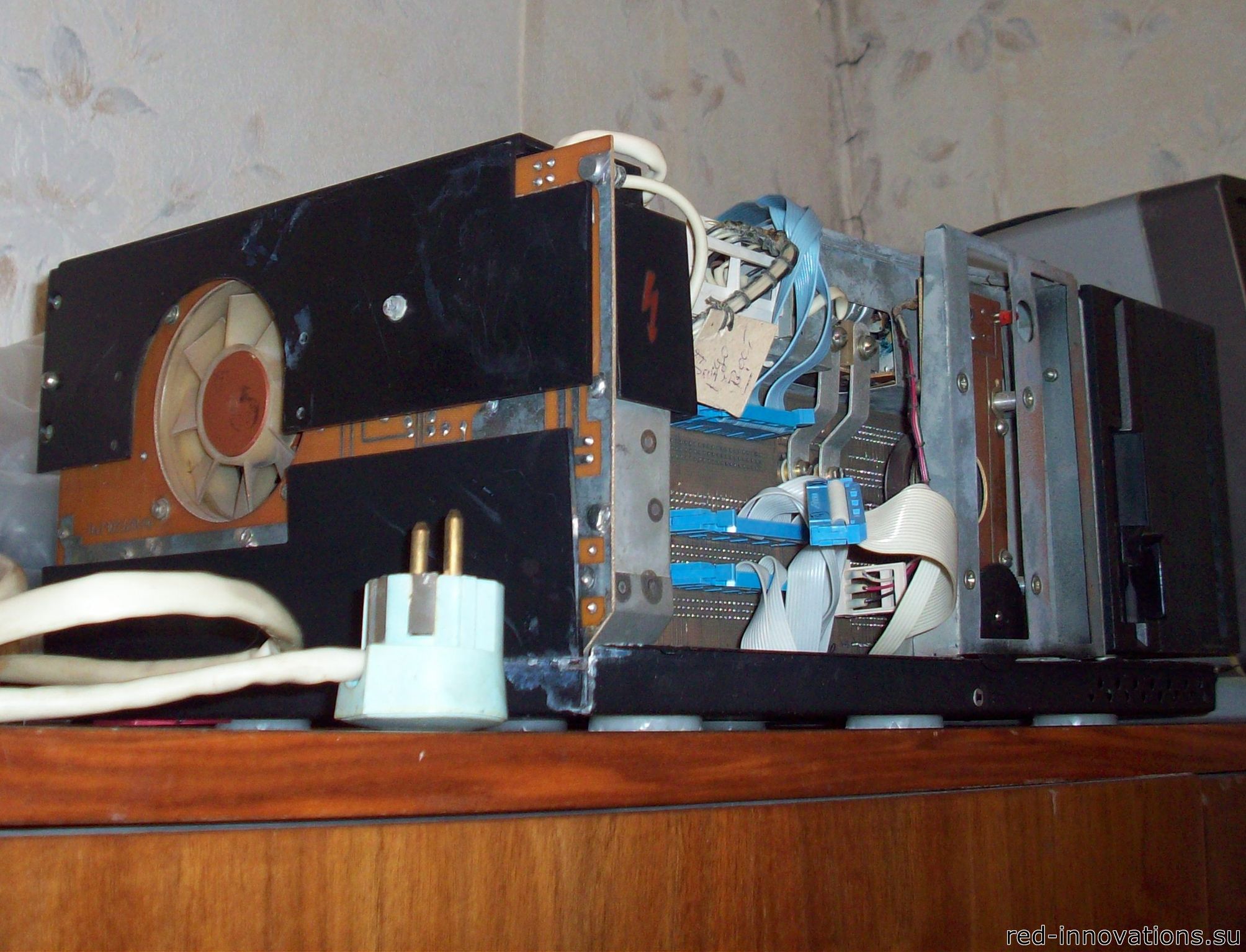

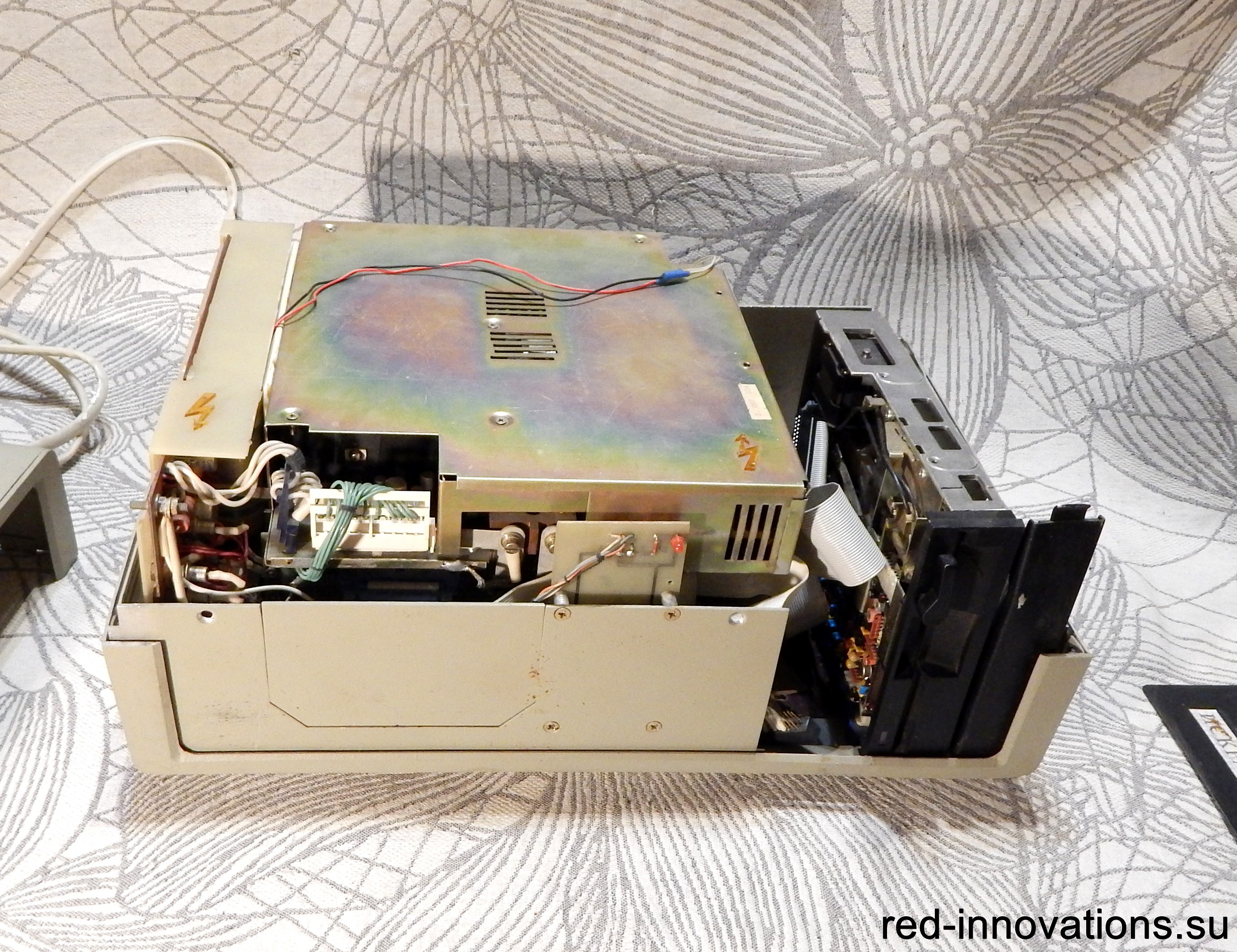

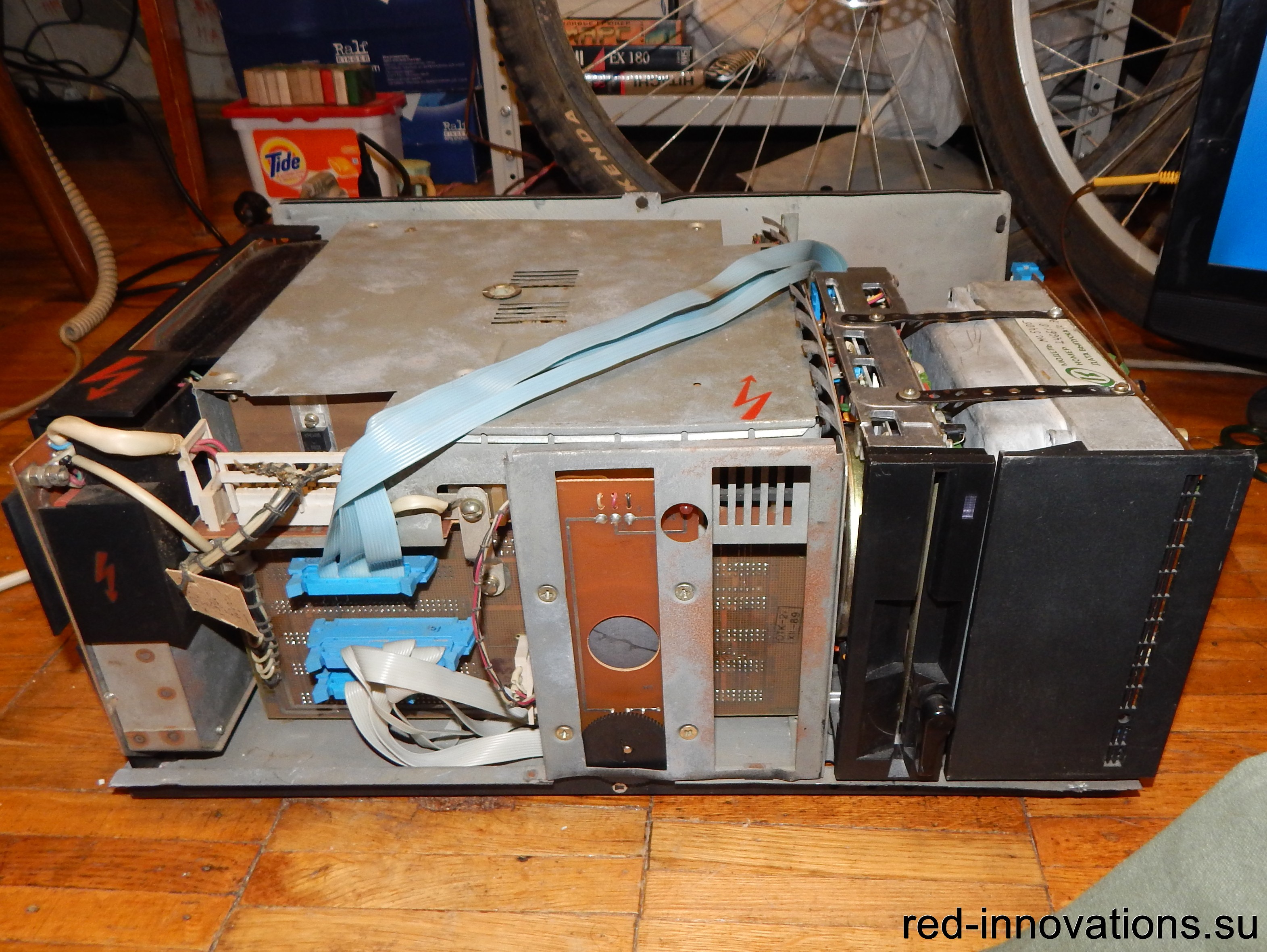

Вид слева со снятым корпусом

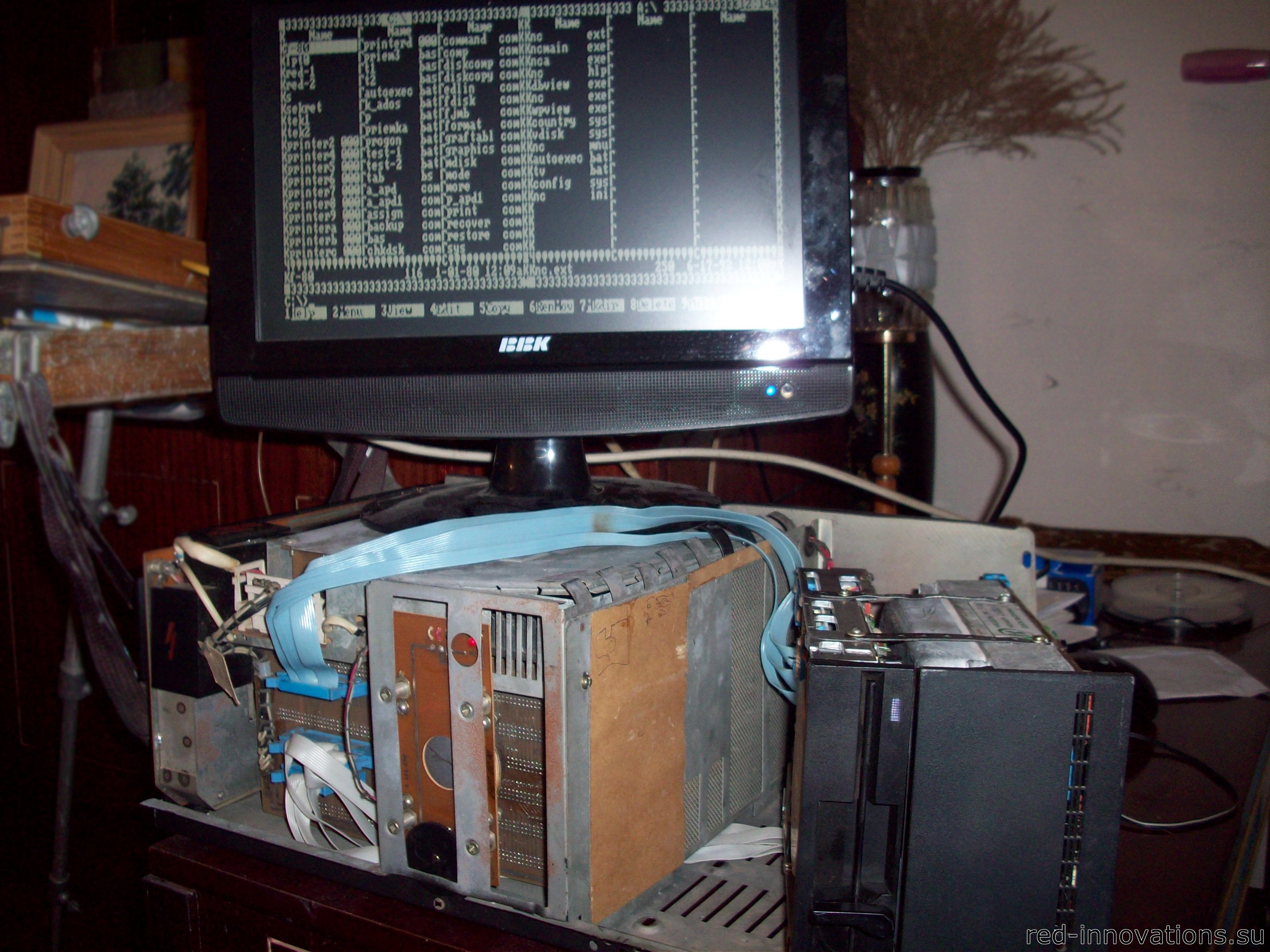

Вид справа со снятым корпусом (на экране главное меню оболочки "Norton Commander")

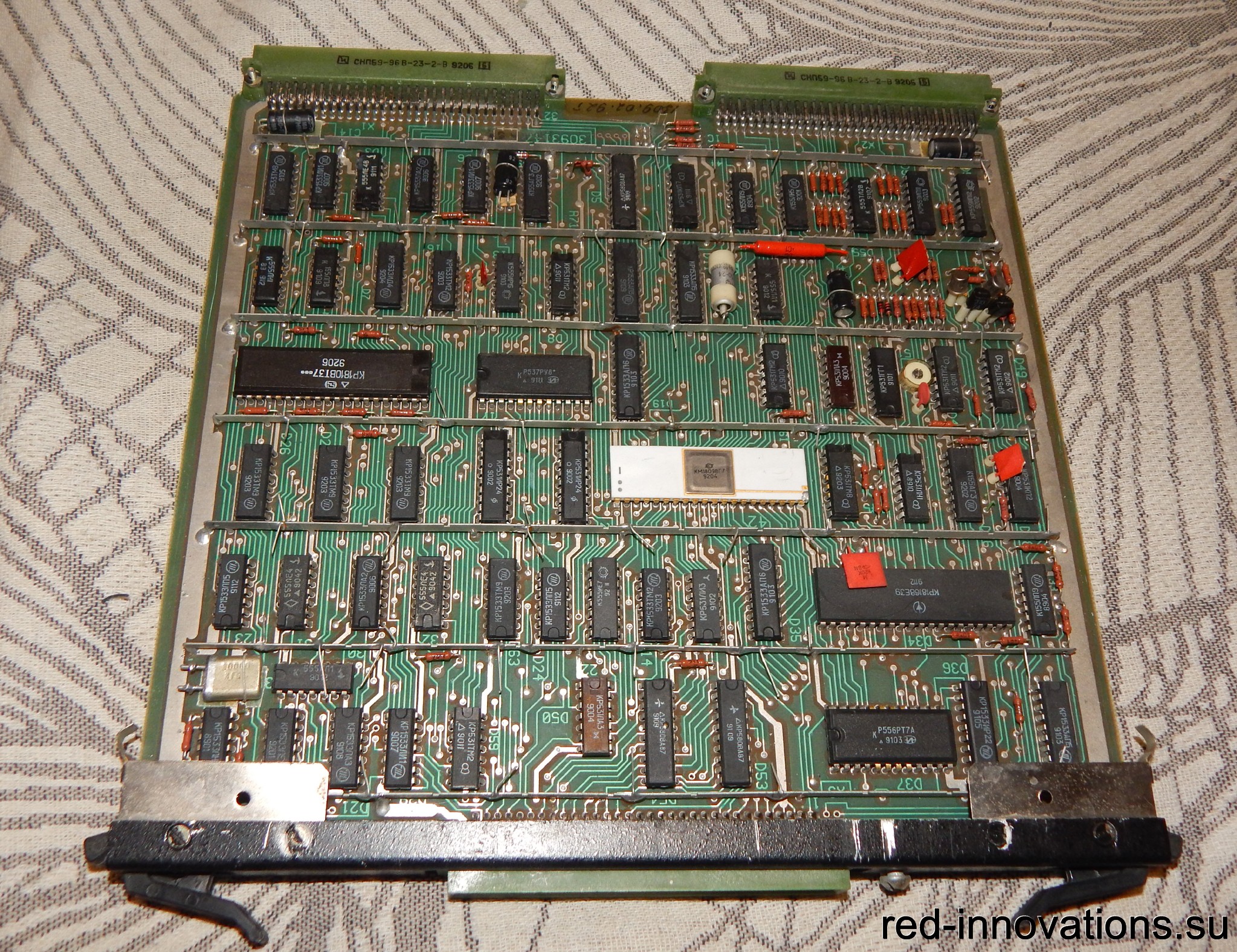

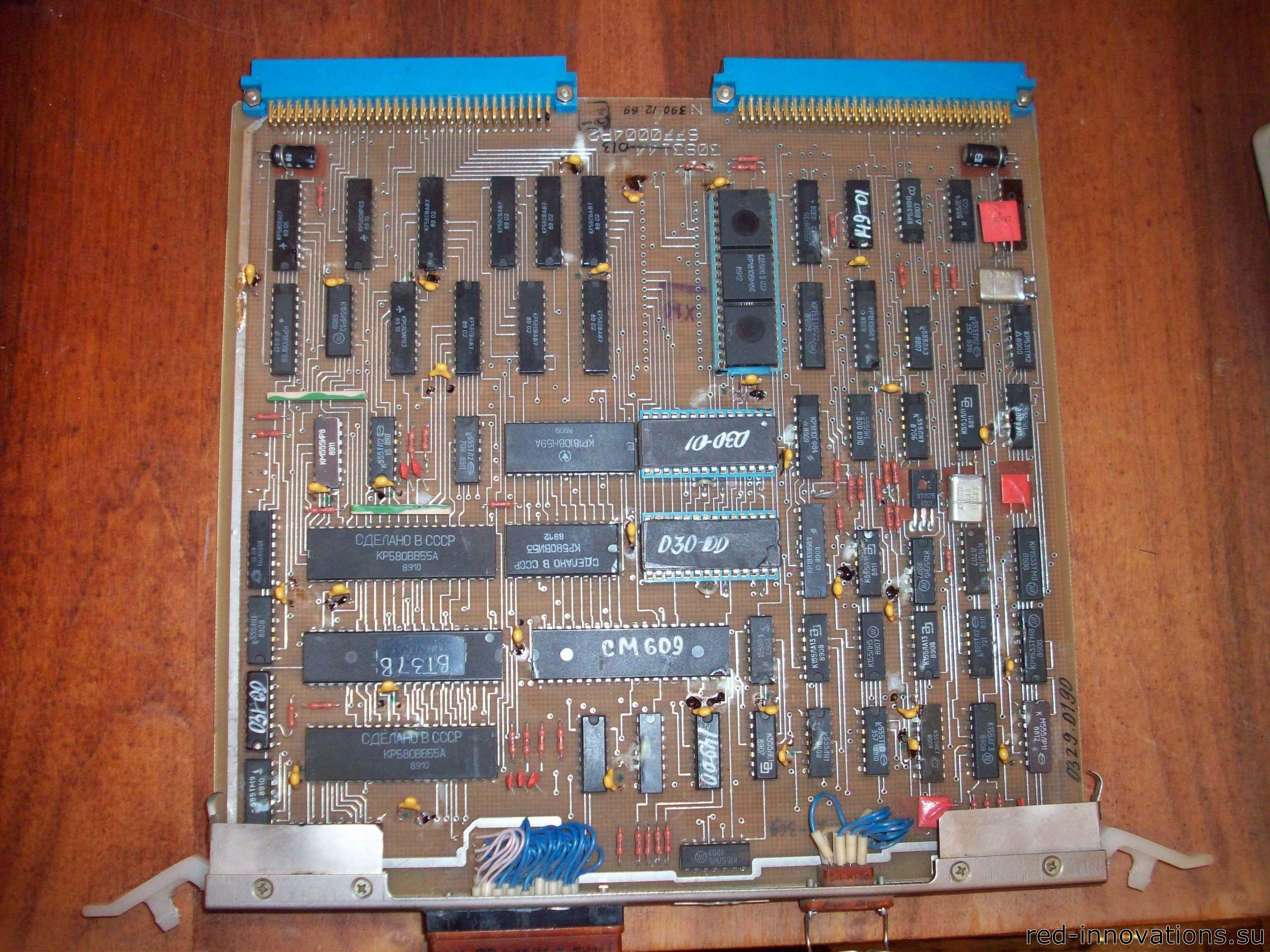

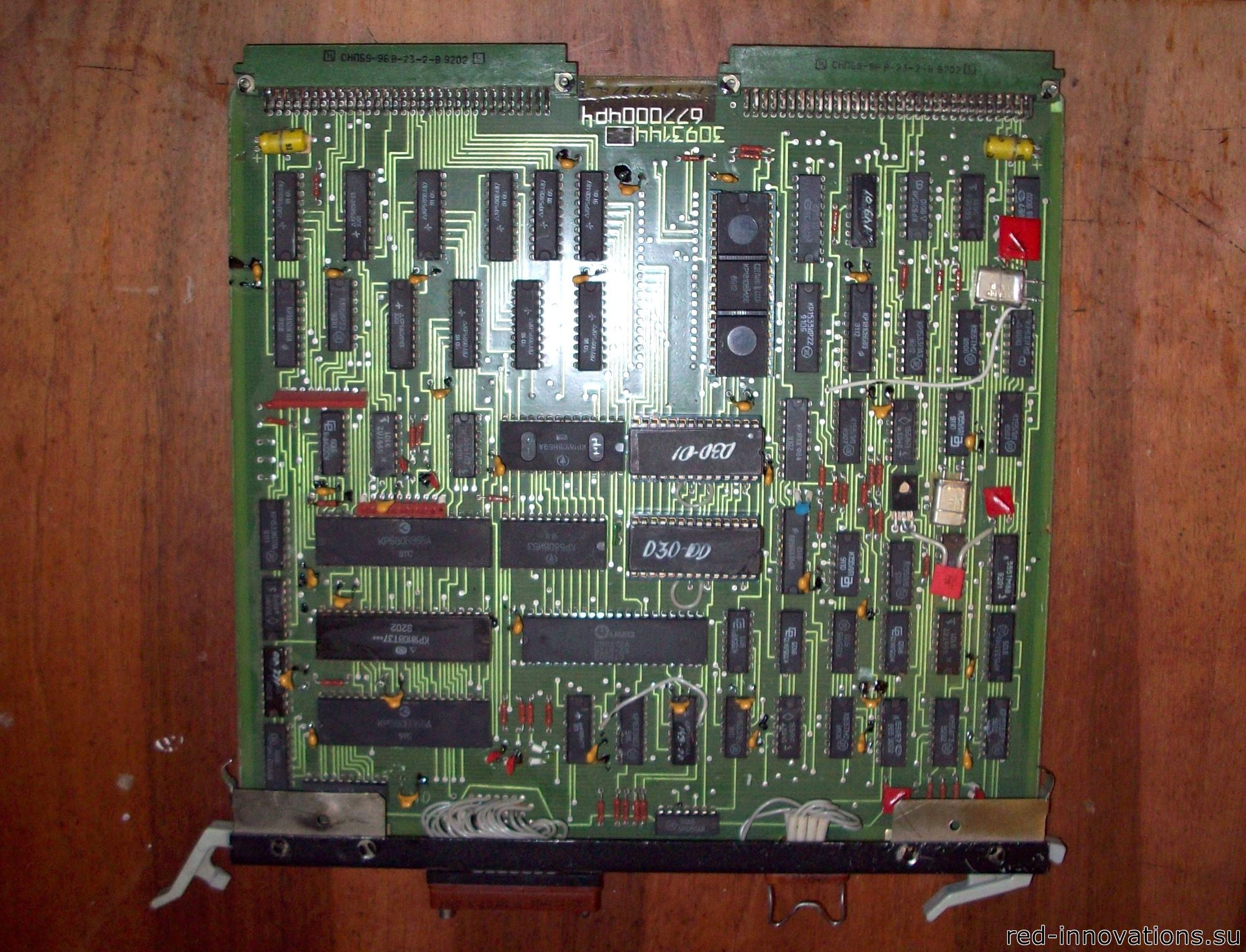

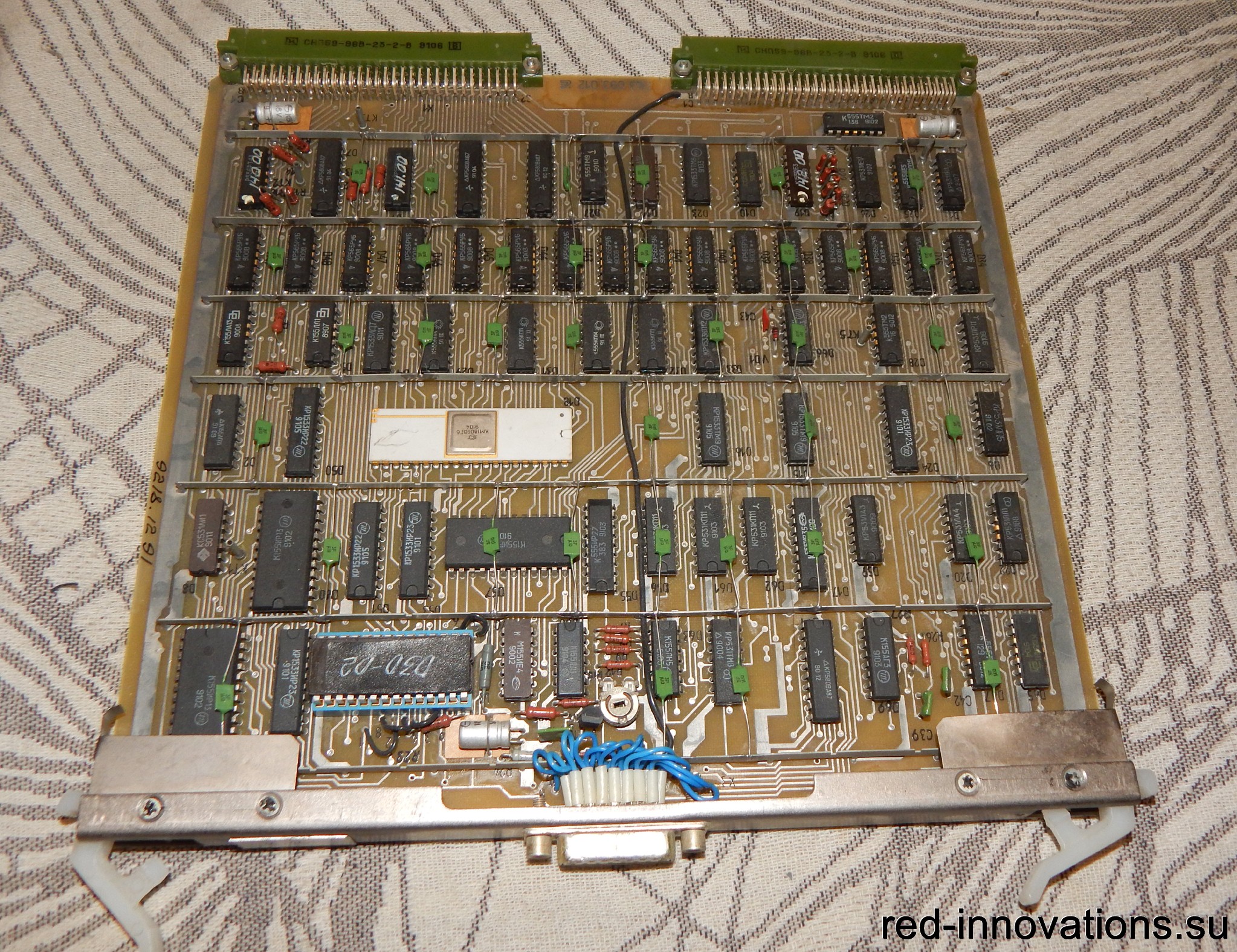

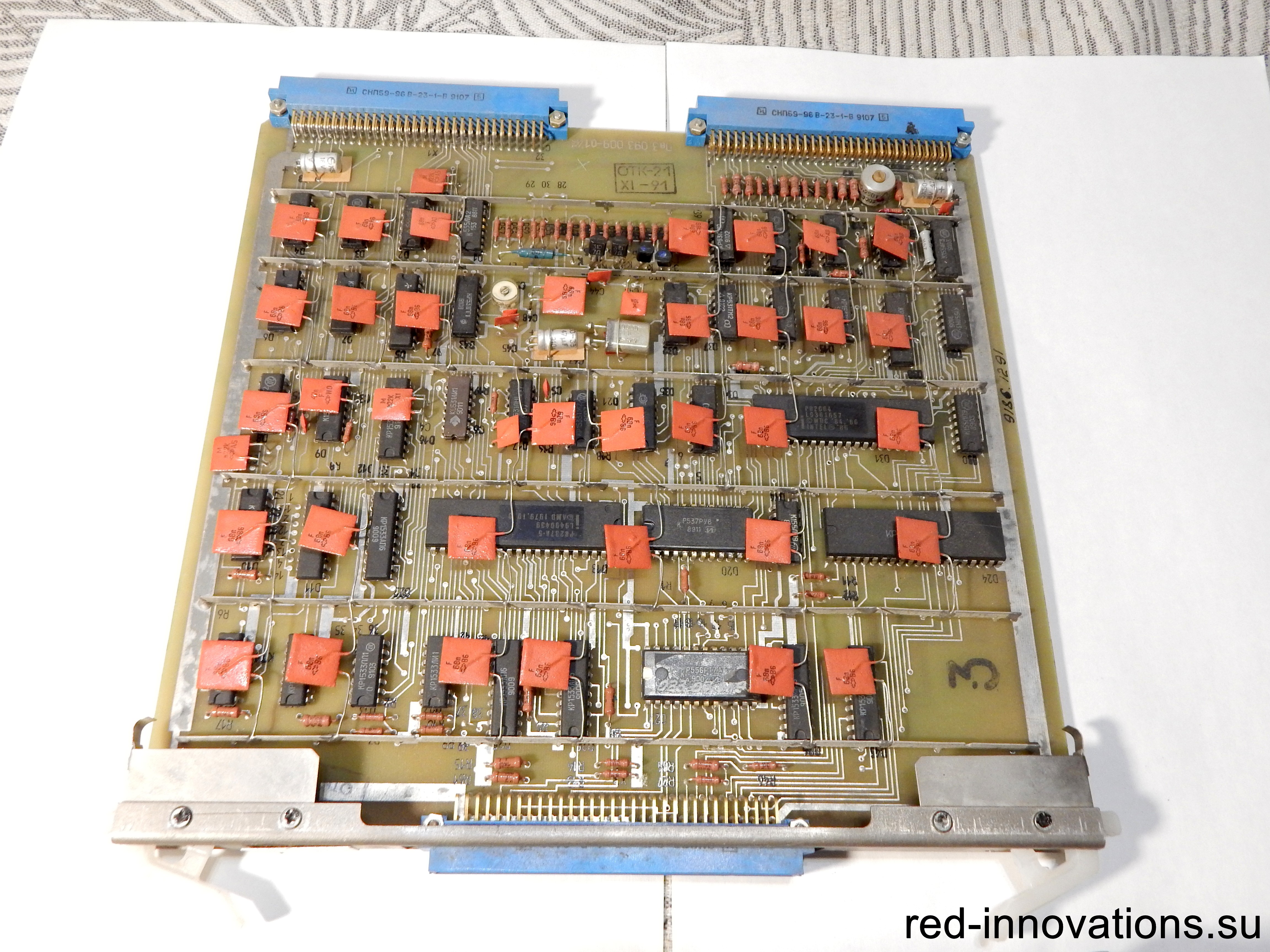

Плата микроЭВМ (1990-ый год)

Плата микроЭВМ (1992-ой год)

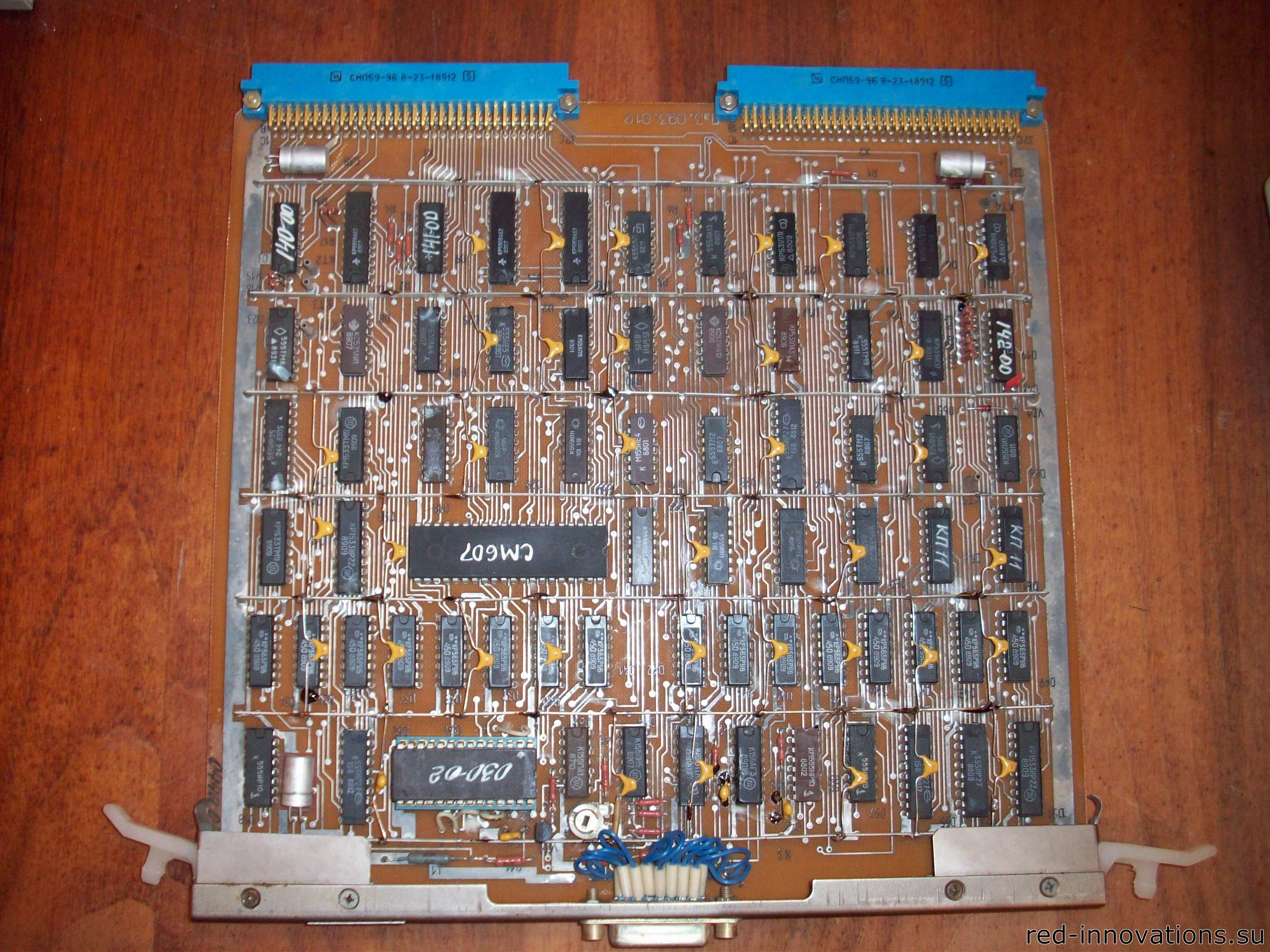

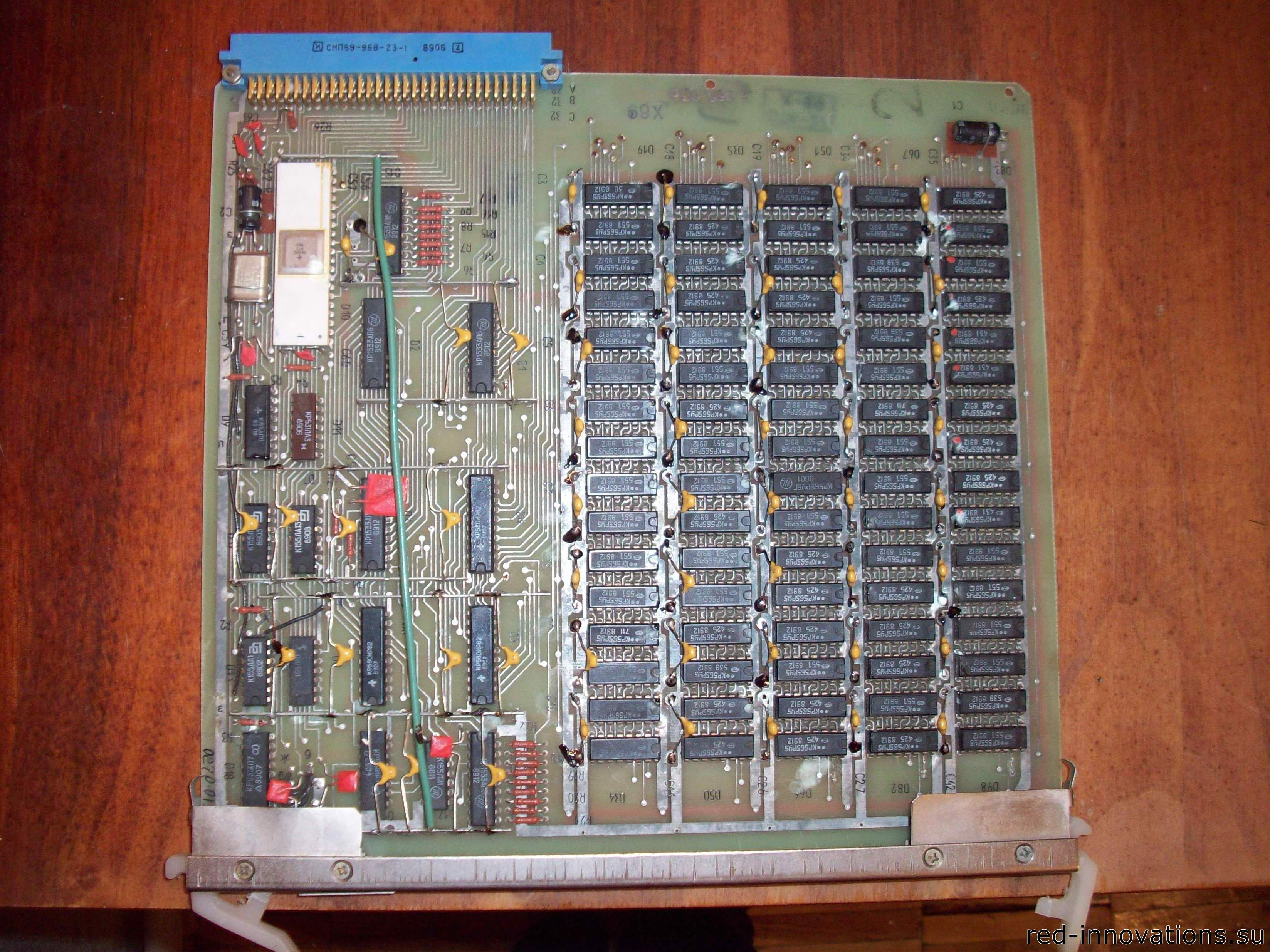

Плата оперативной памяти (1990-ый год)

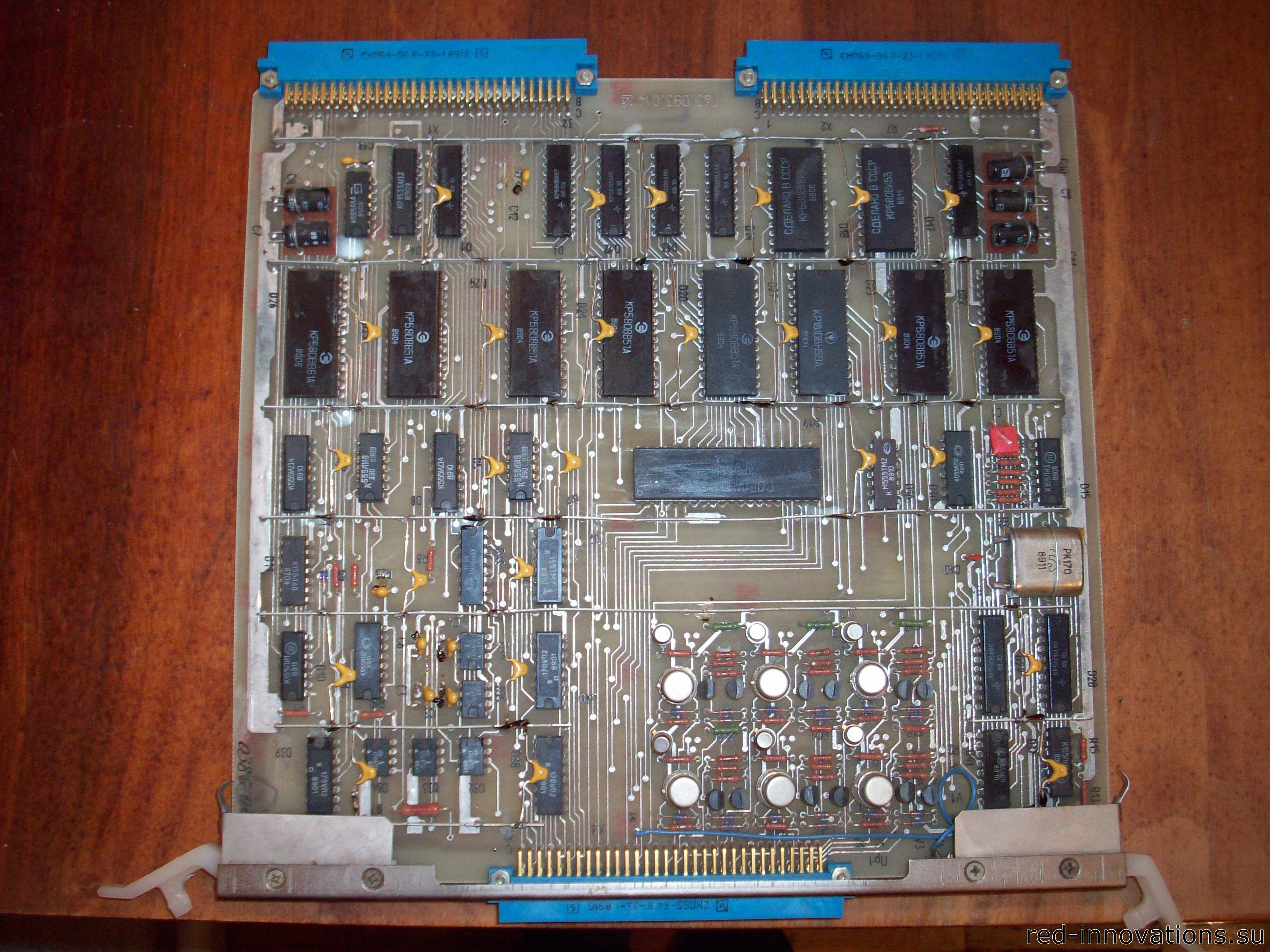

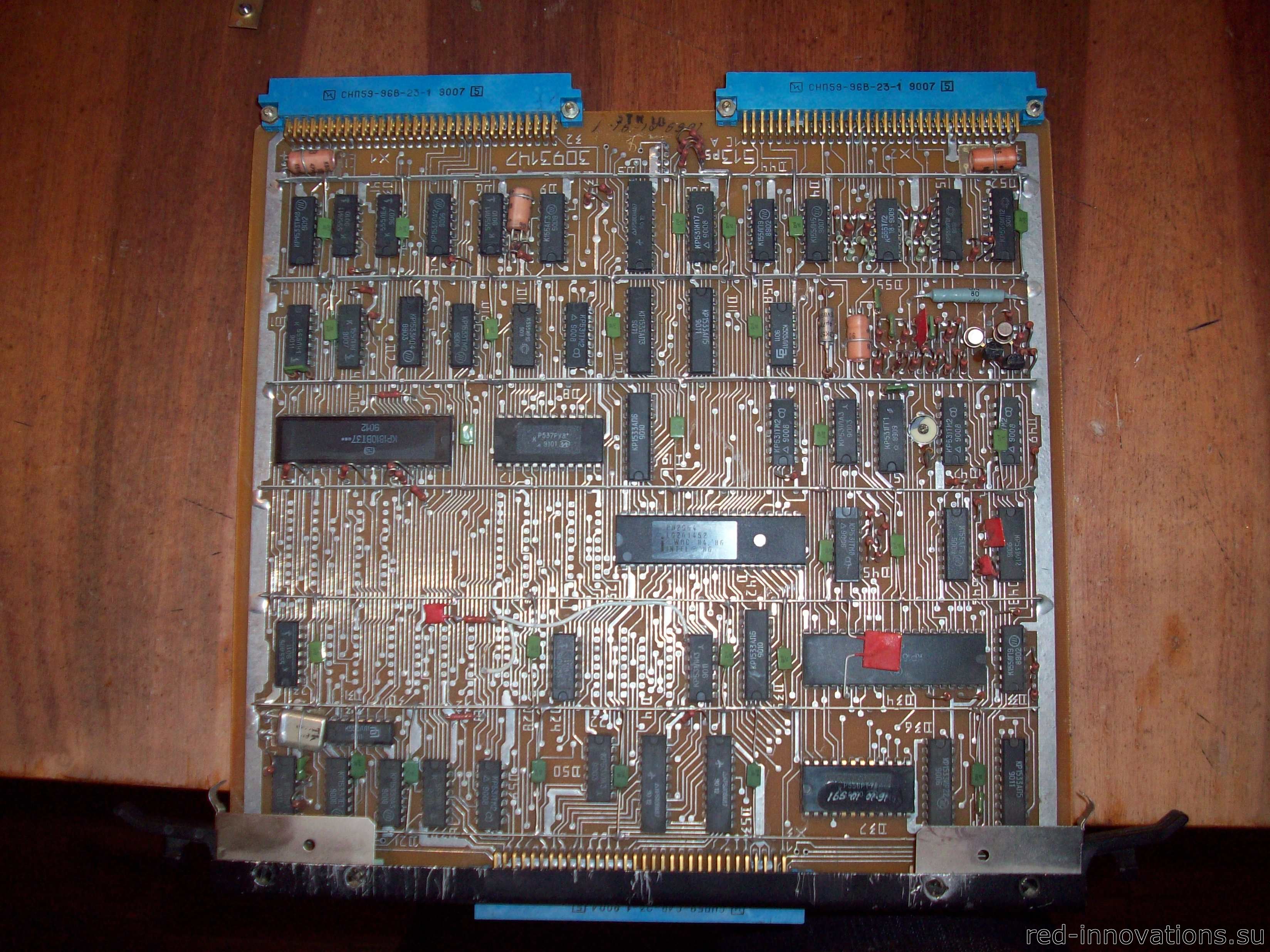

Плата видеоадаптера (1990-ый год)

Плата видеоадаптера (1992-ой год)

Адаптер аппаратуры передачи данных (1990-ый год)

Контроллер жёсткого диска (1991-ый год)

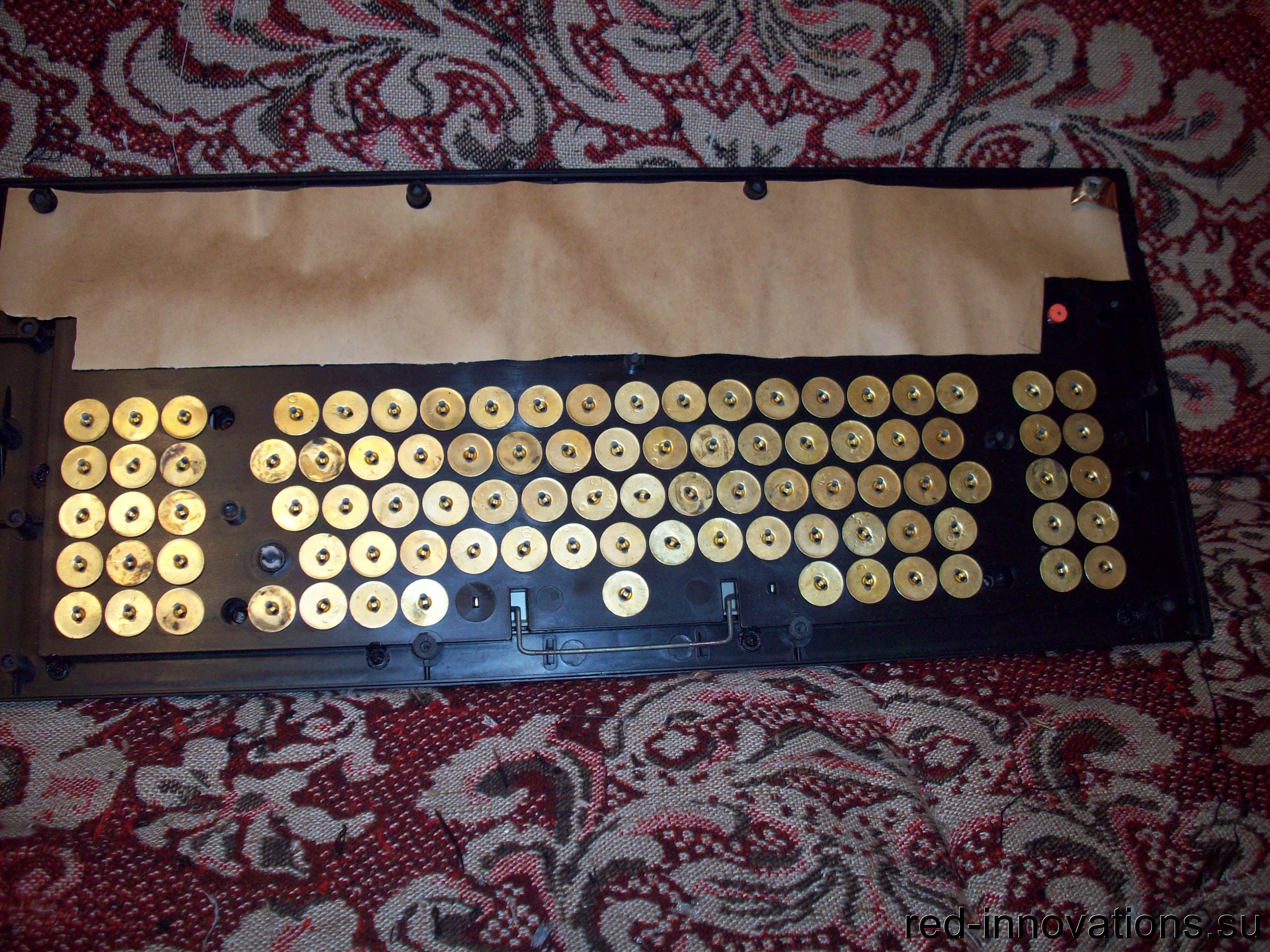

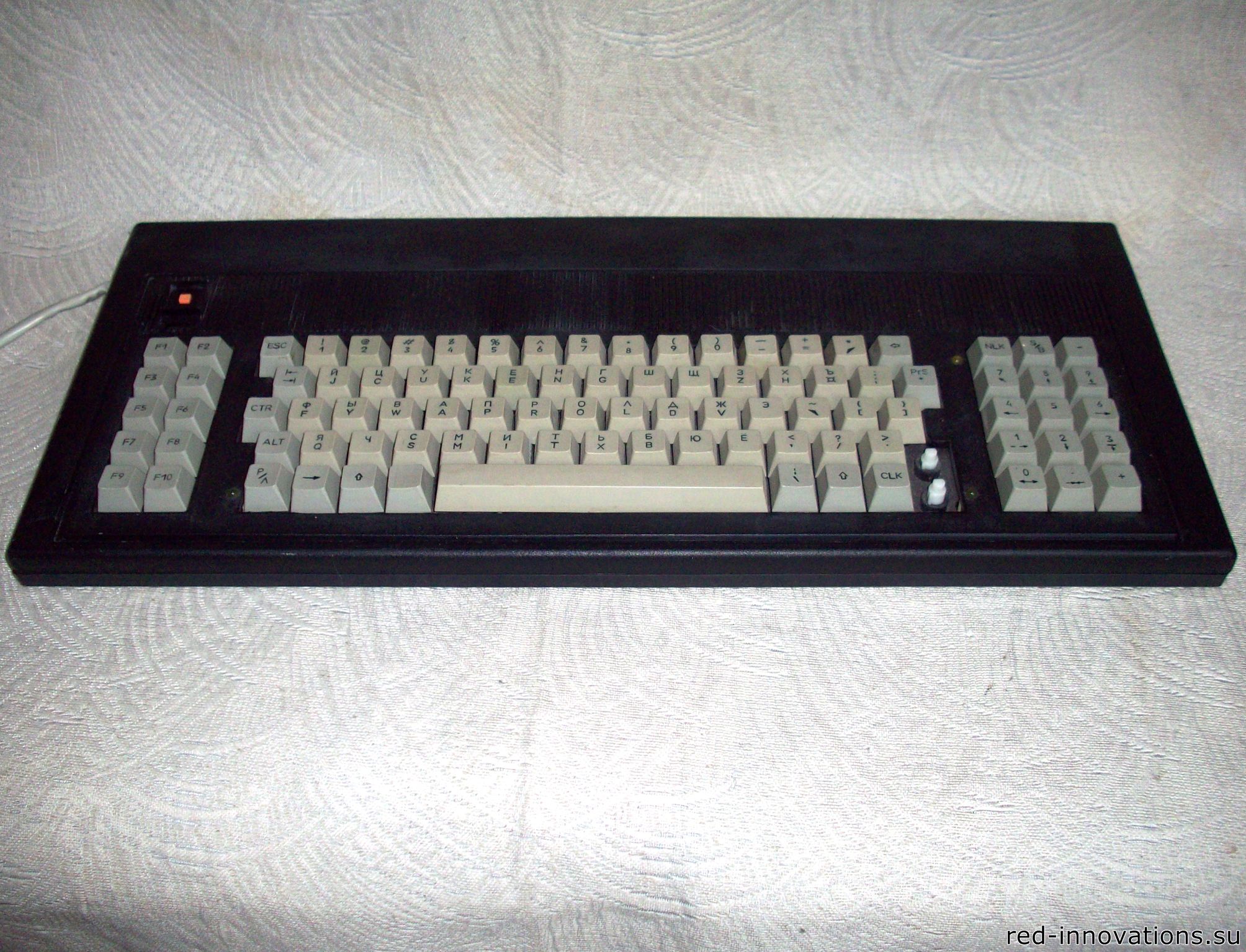

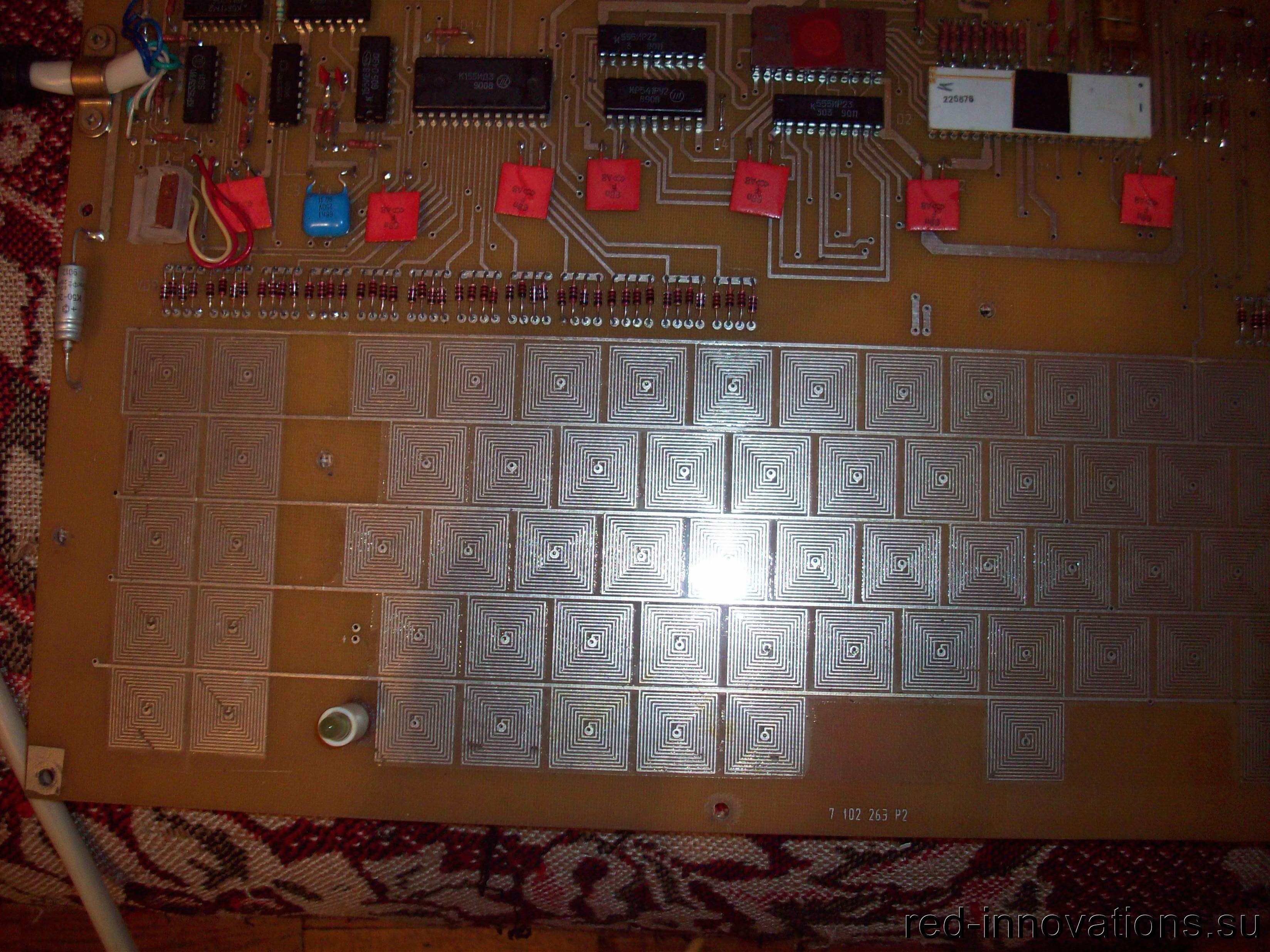

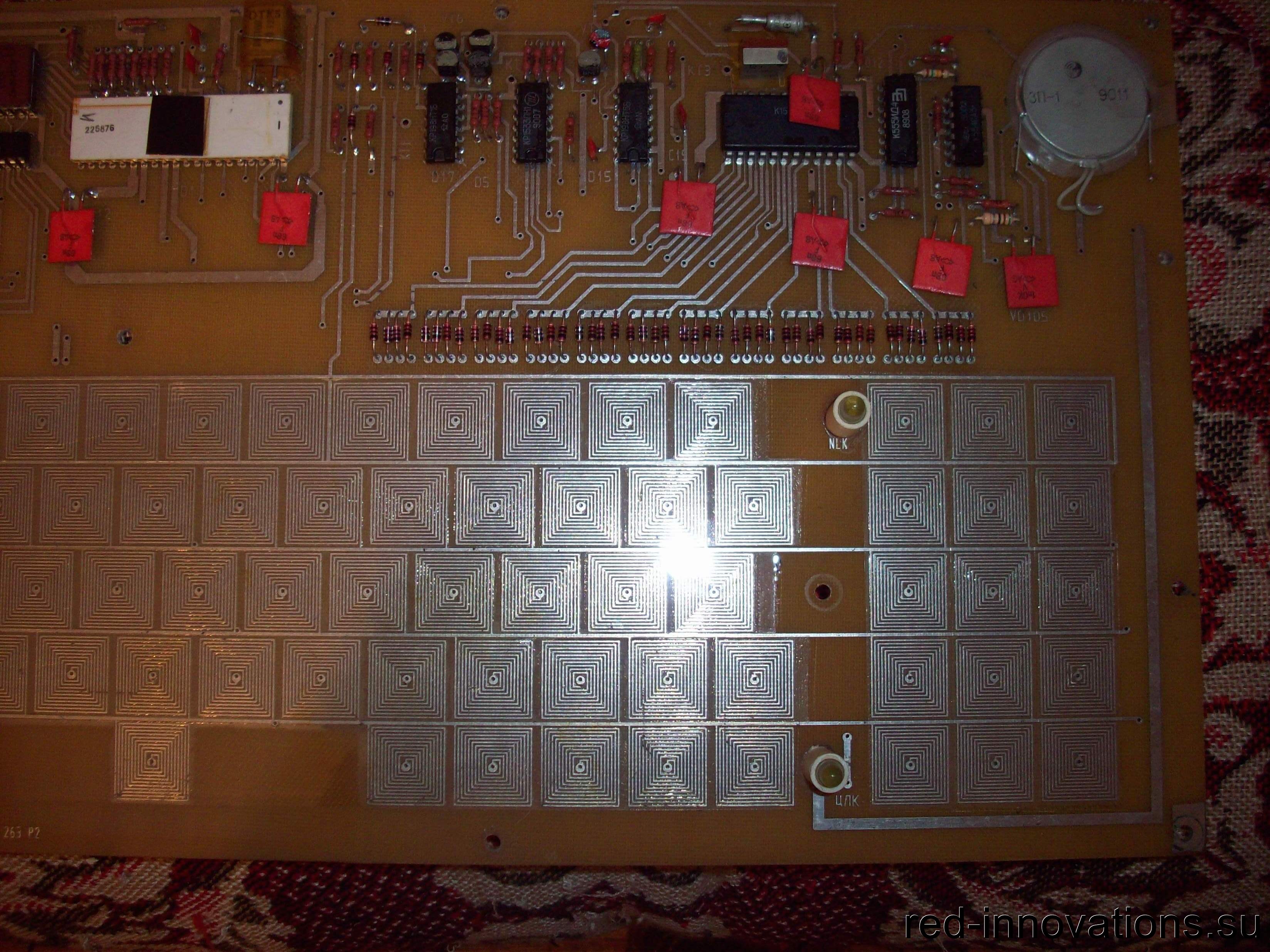

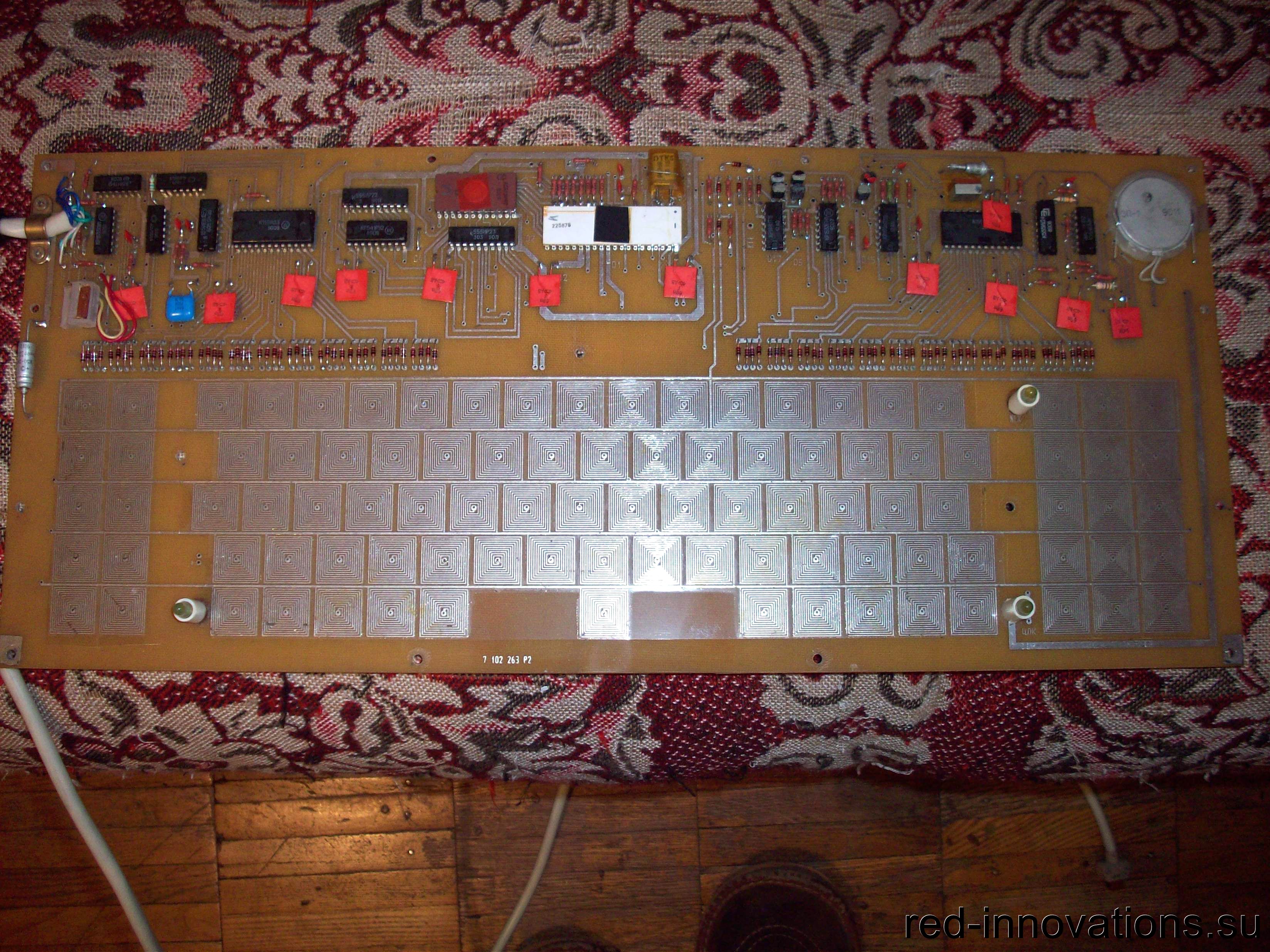

Клавиатура

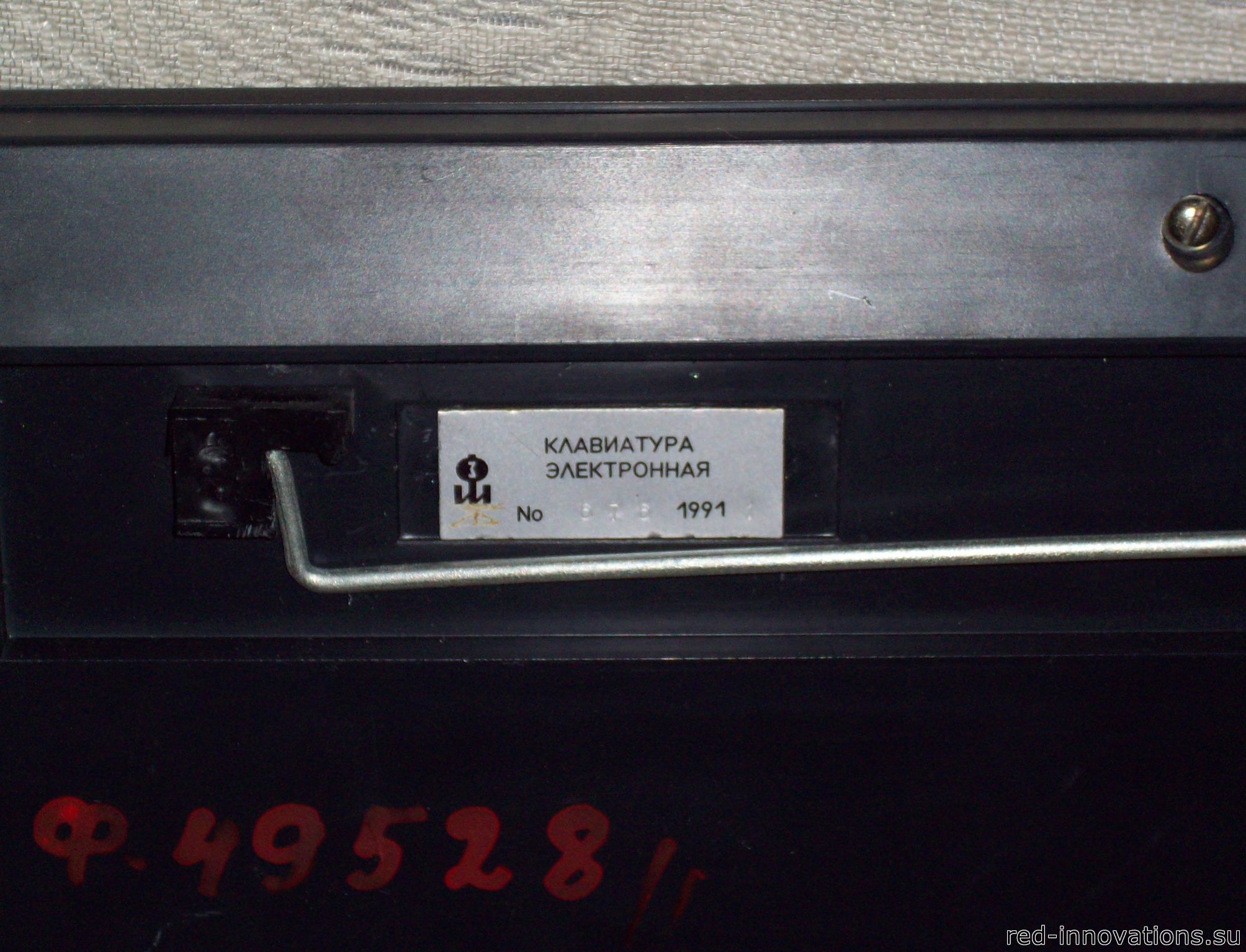

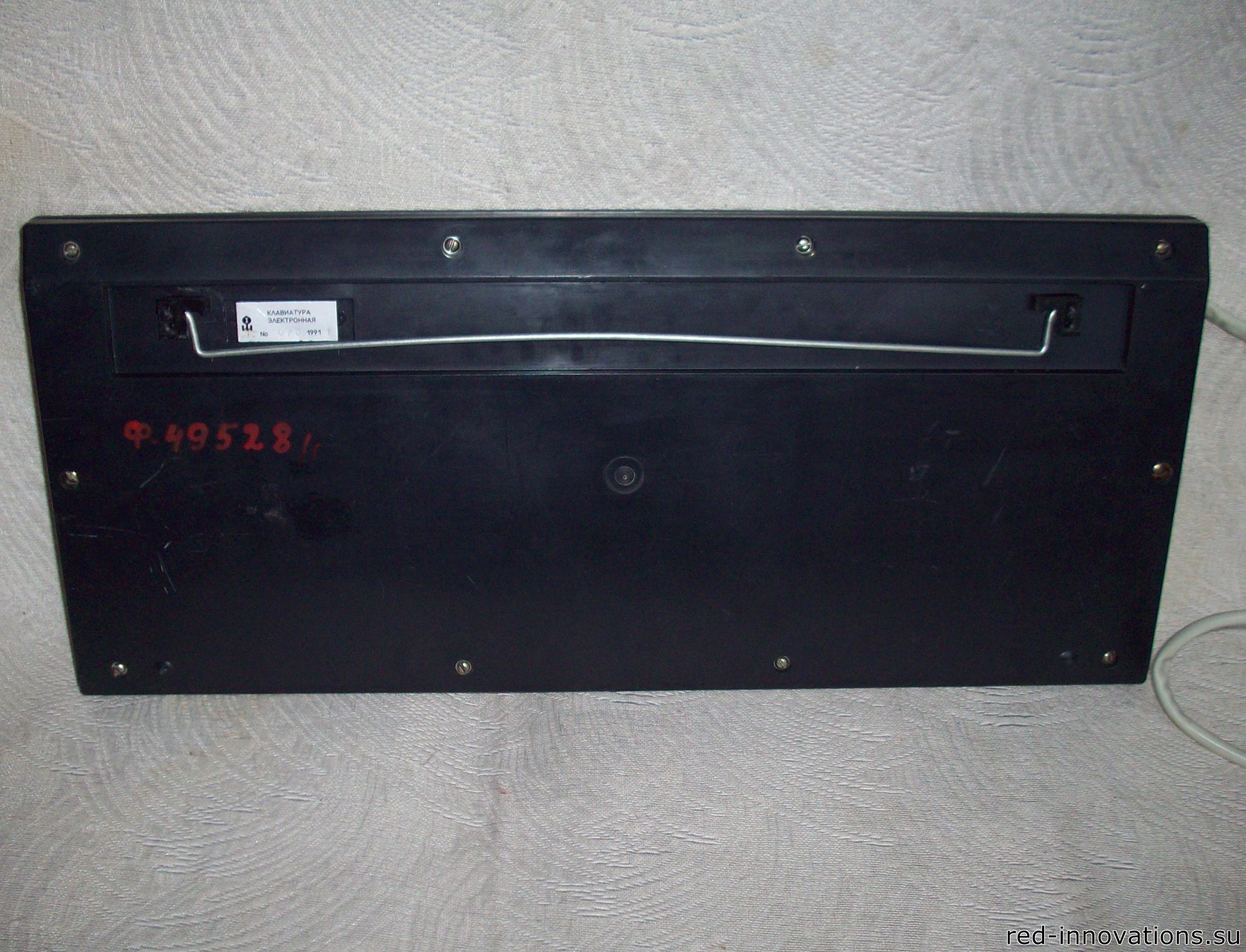

Клавиатура (вид сзади)

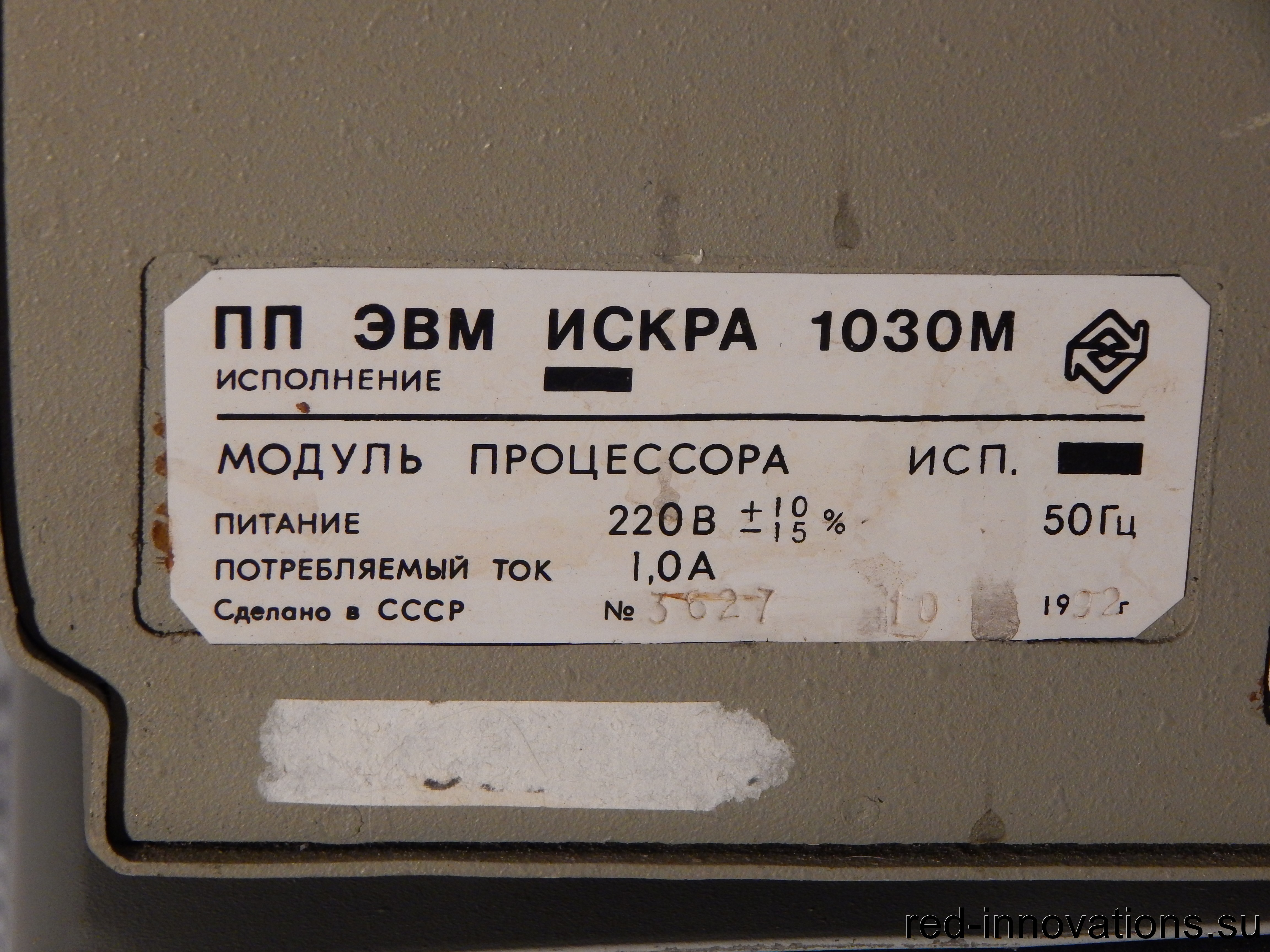

Заводская табличка

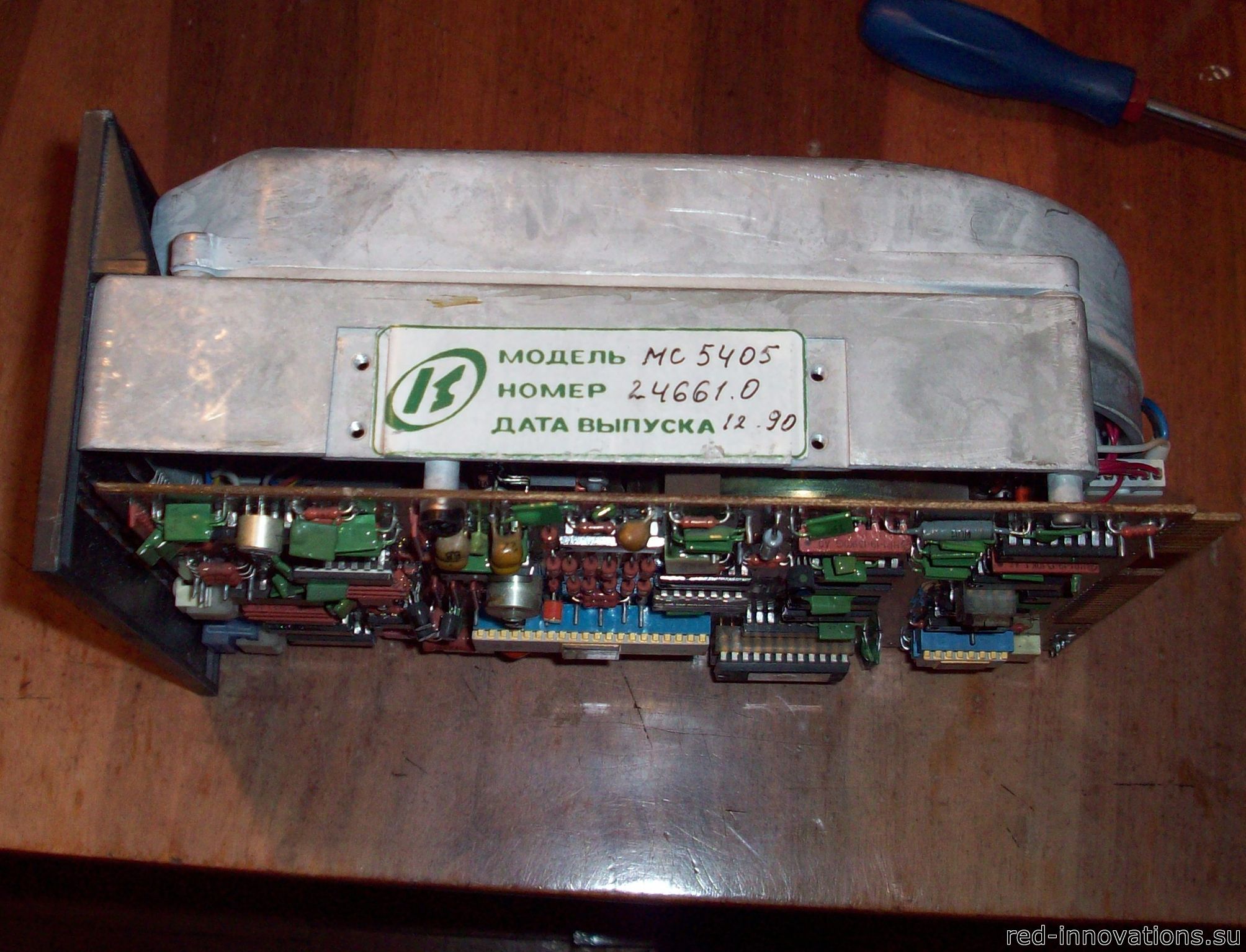

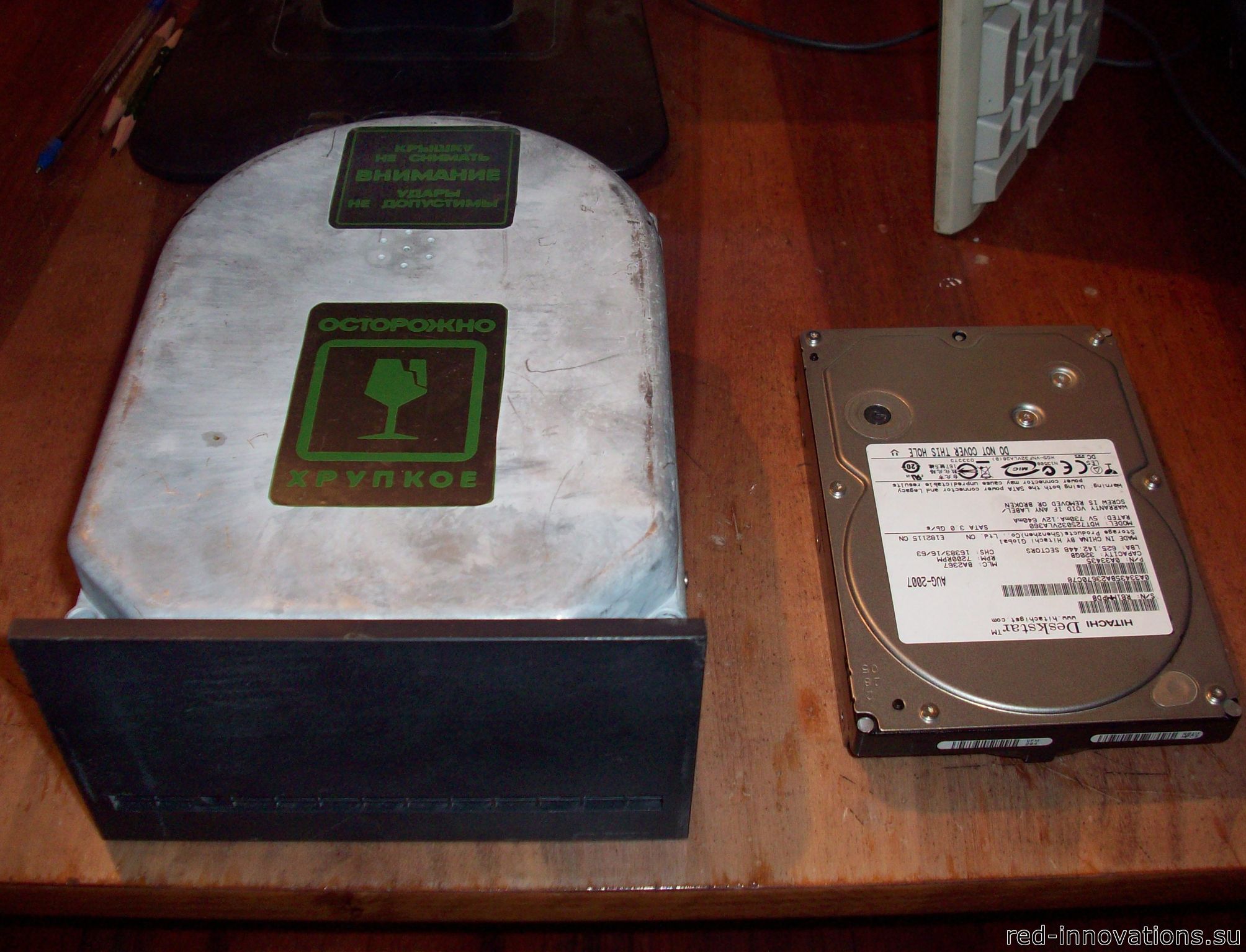

Жёсткий диск "МС 5405" (справа для сравнения жёсткий диск современного форм-фактора 3,5")

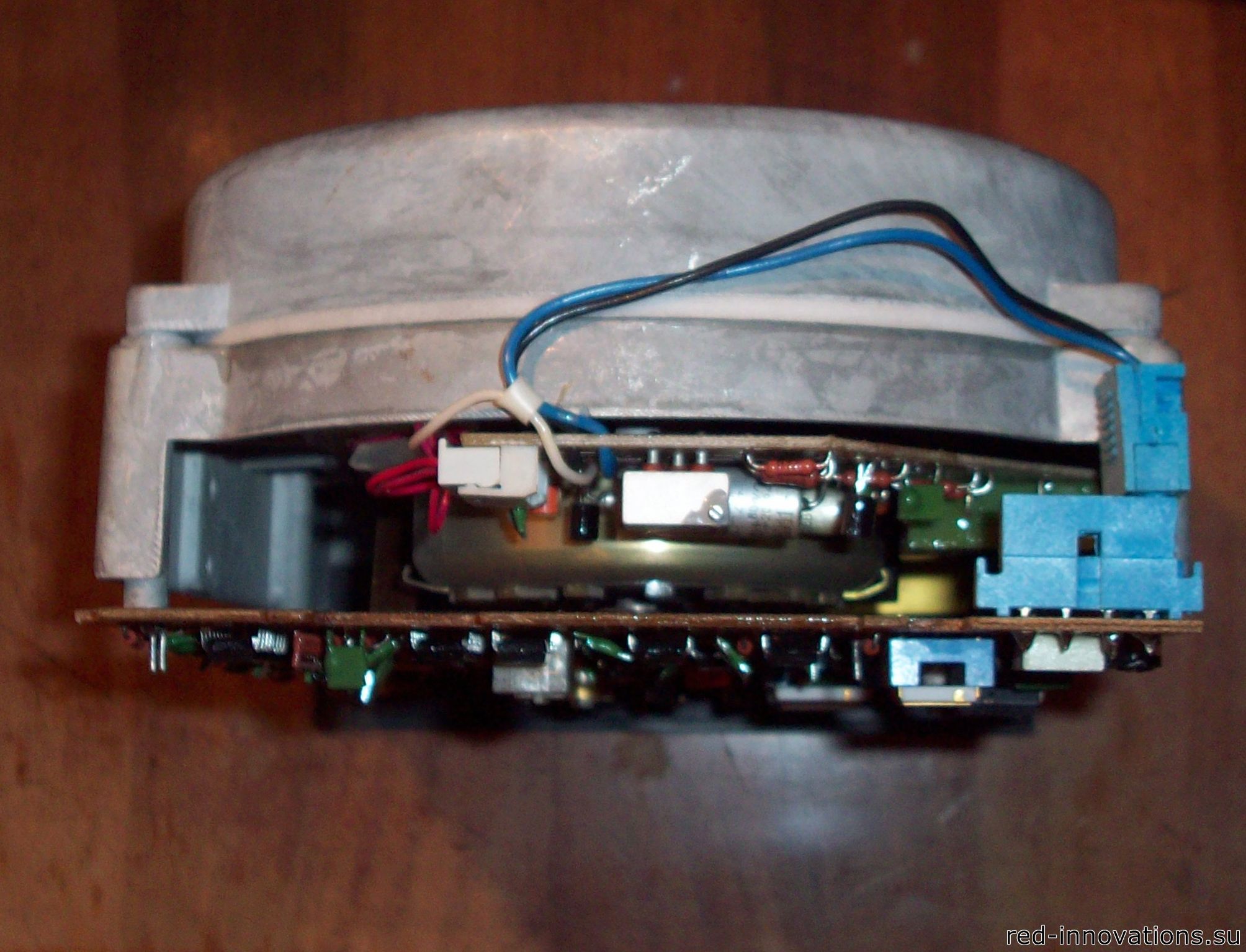

Жёсткий диск "МС 5405" (вид справа)

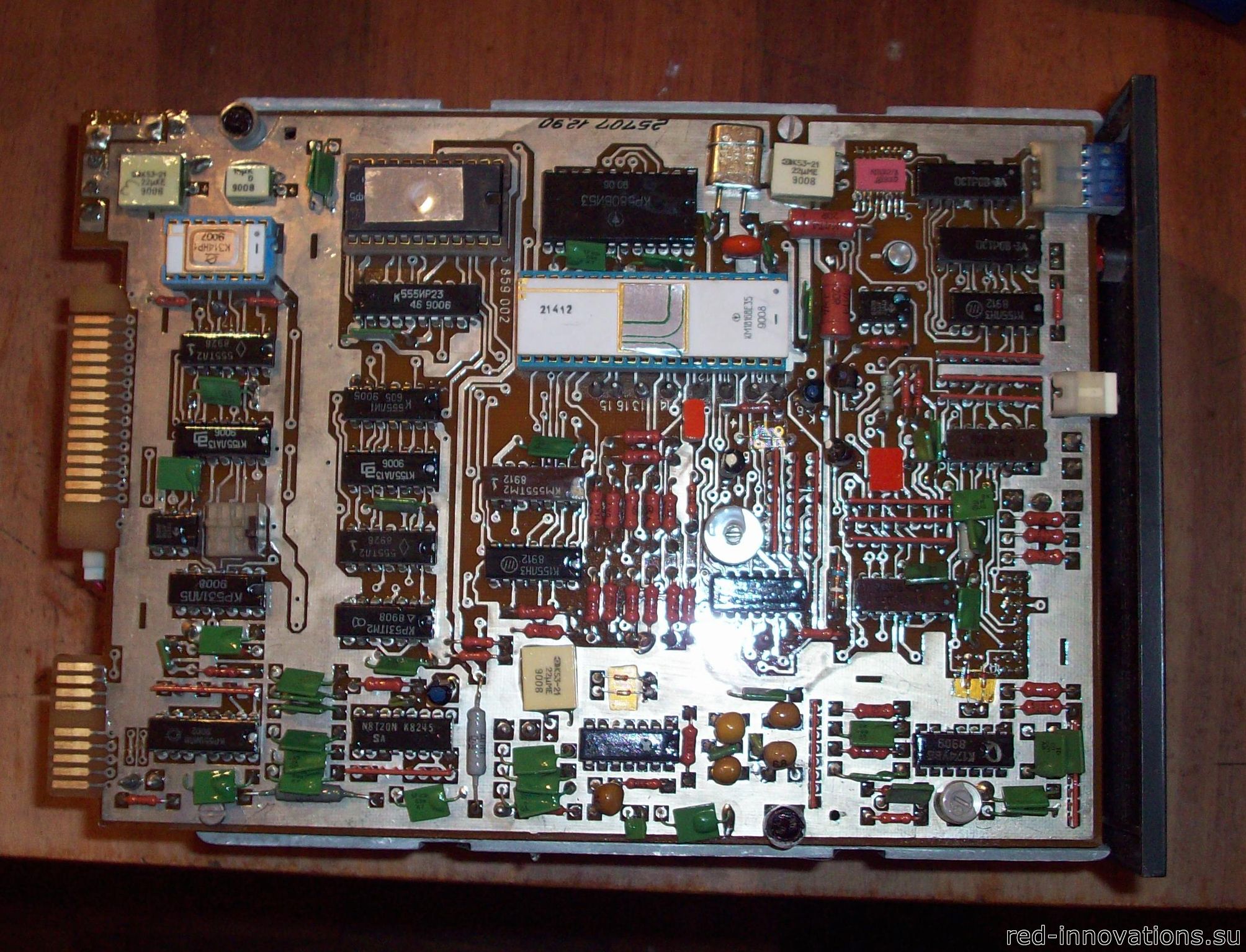

Жёсткий диск "МС 5405" (вид снизу)

Жёсткий диск "МС 5405" (вид сзади)

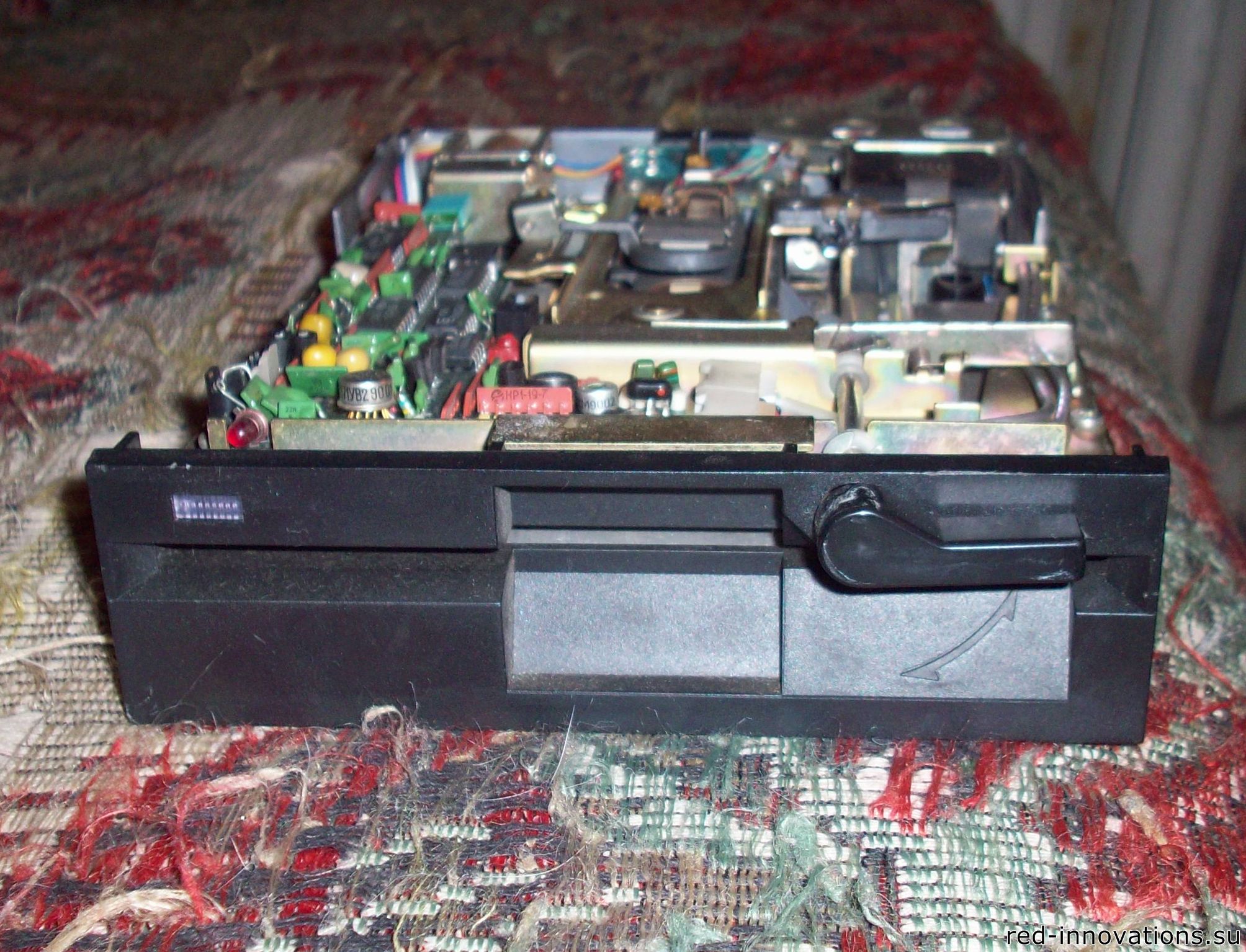

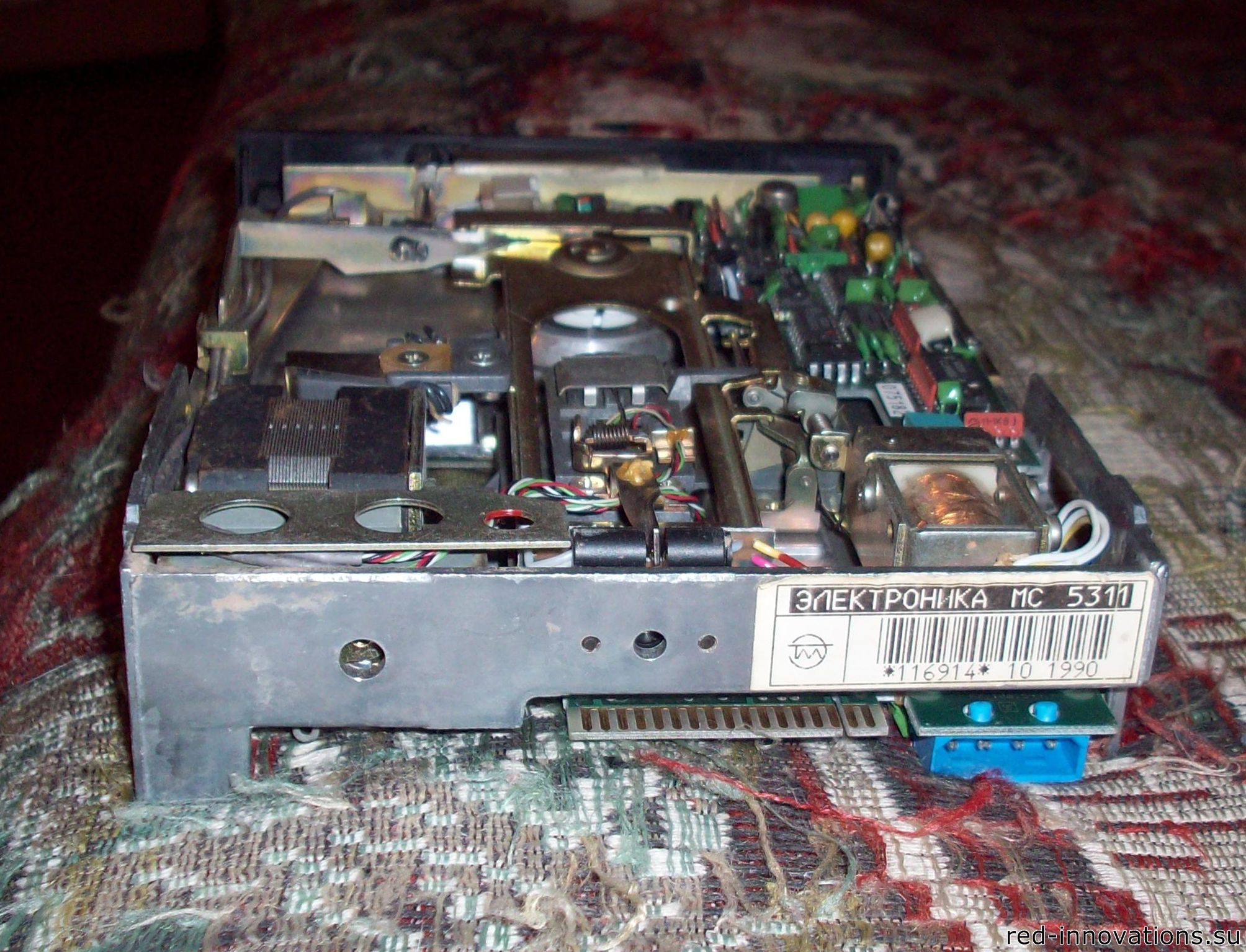

Дисковод "Электроника МС 5311"

Дисковод "Электроника МС 5311" (вид сзади)

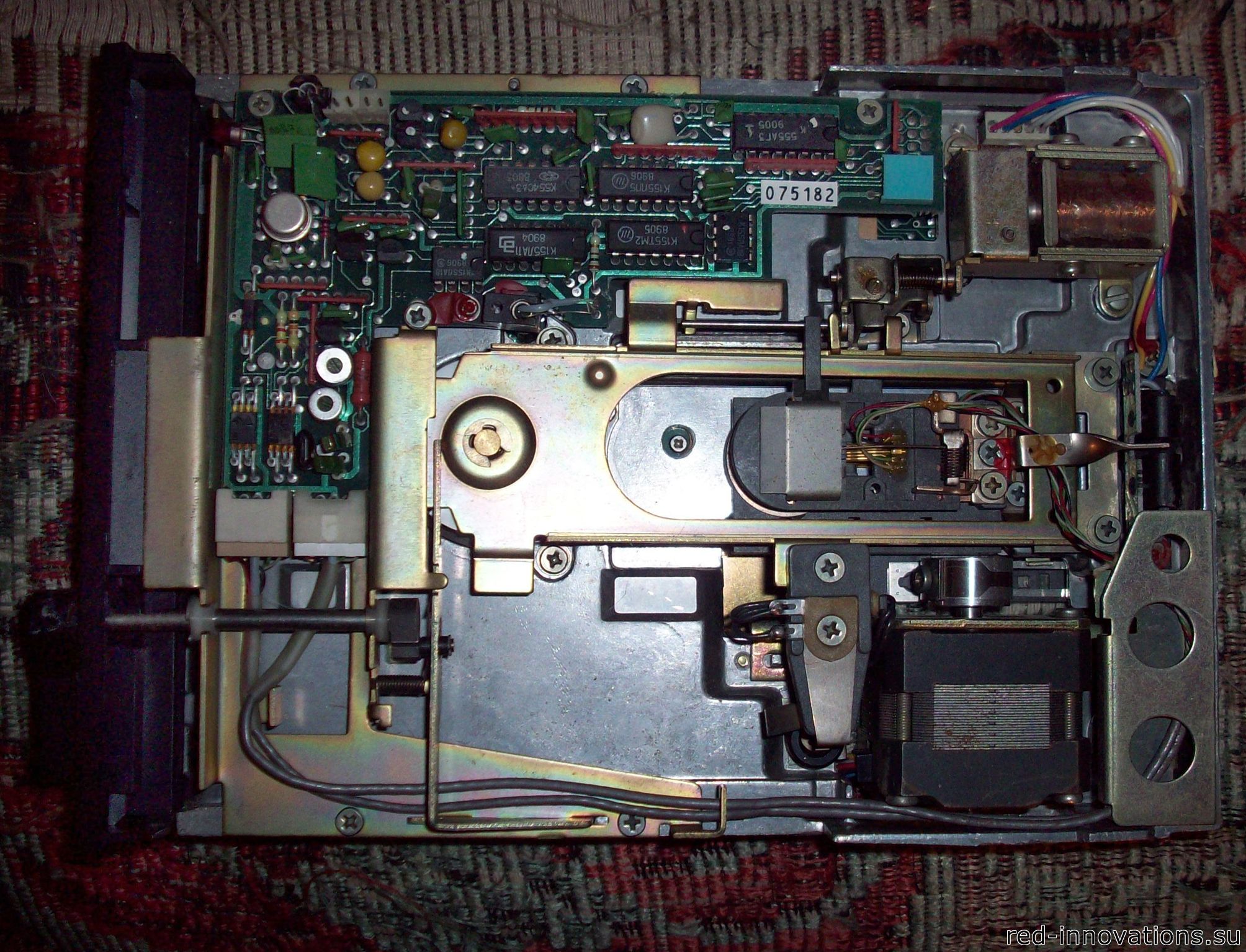

Дисковод "Электроника МС 5311" (вид сверху)

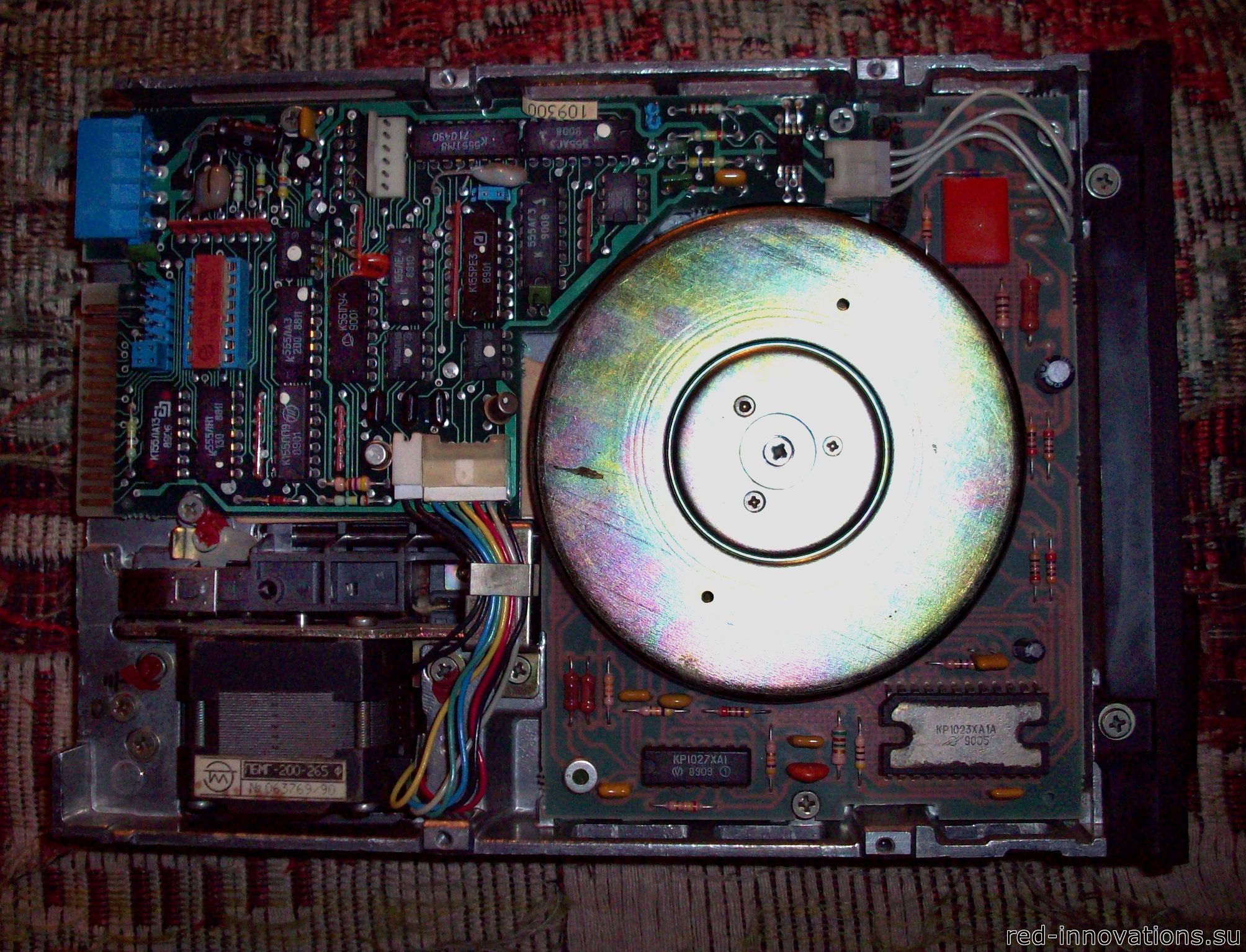

Дисковод "Электроника МС 5311" (вид снизу)

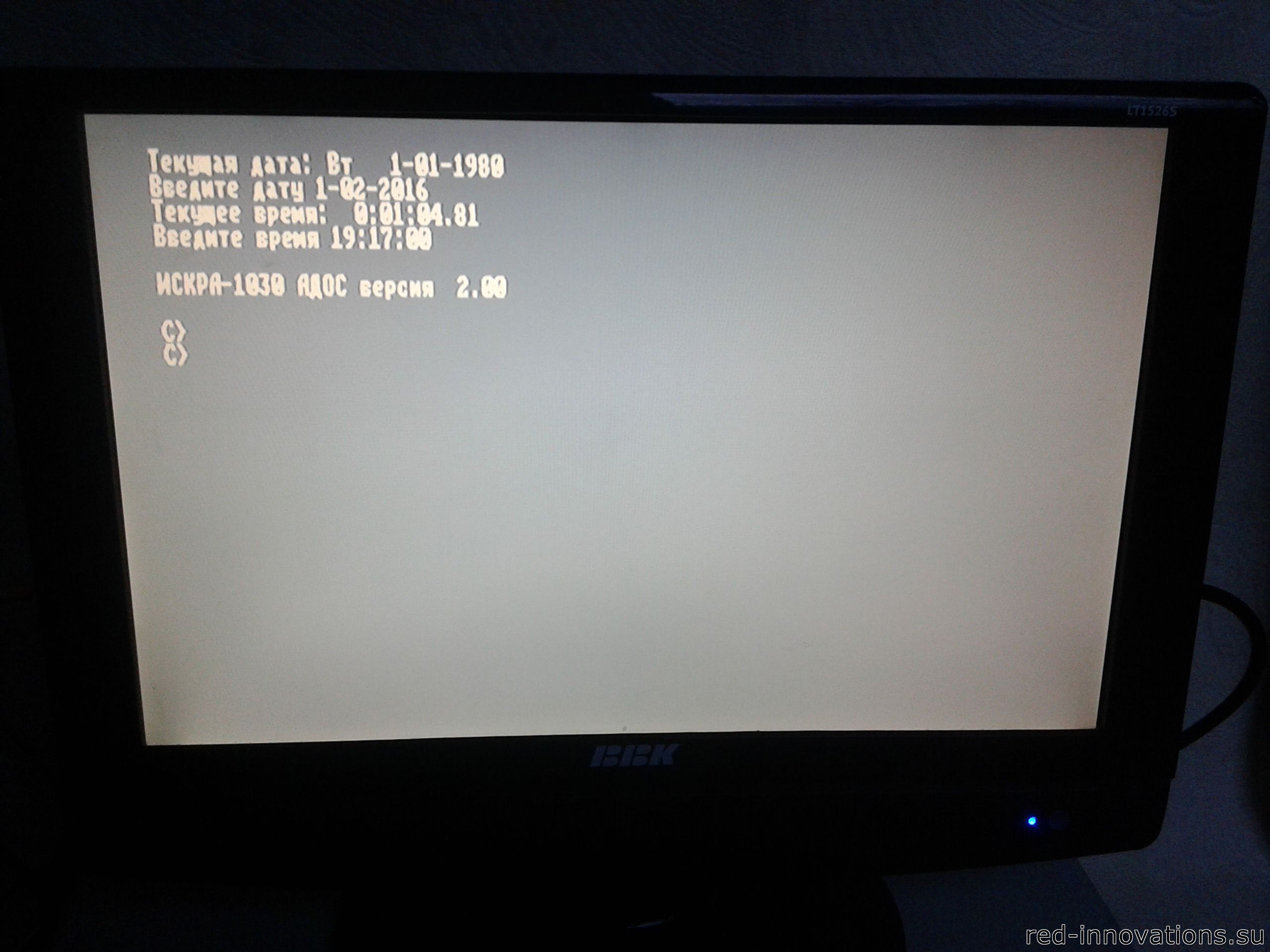

Начальный экран операционной системы "АДОС"

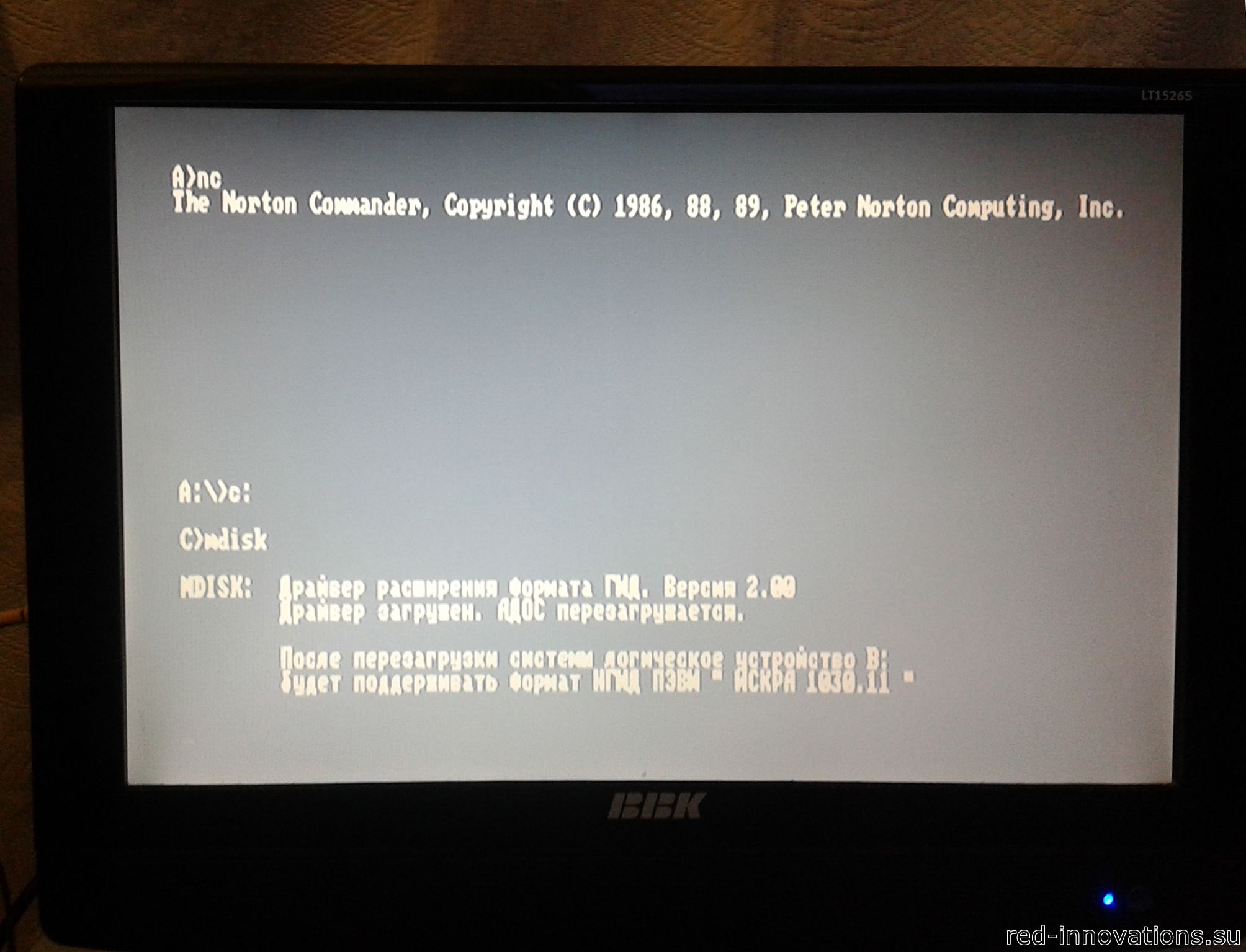

Загрузка драйвера "MDISC"

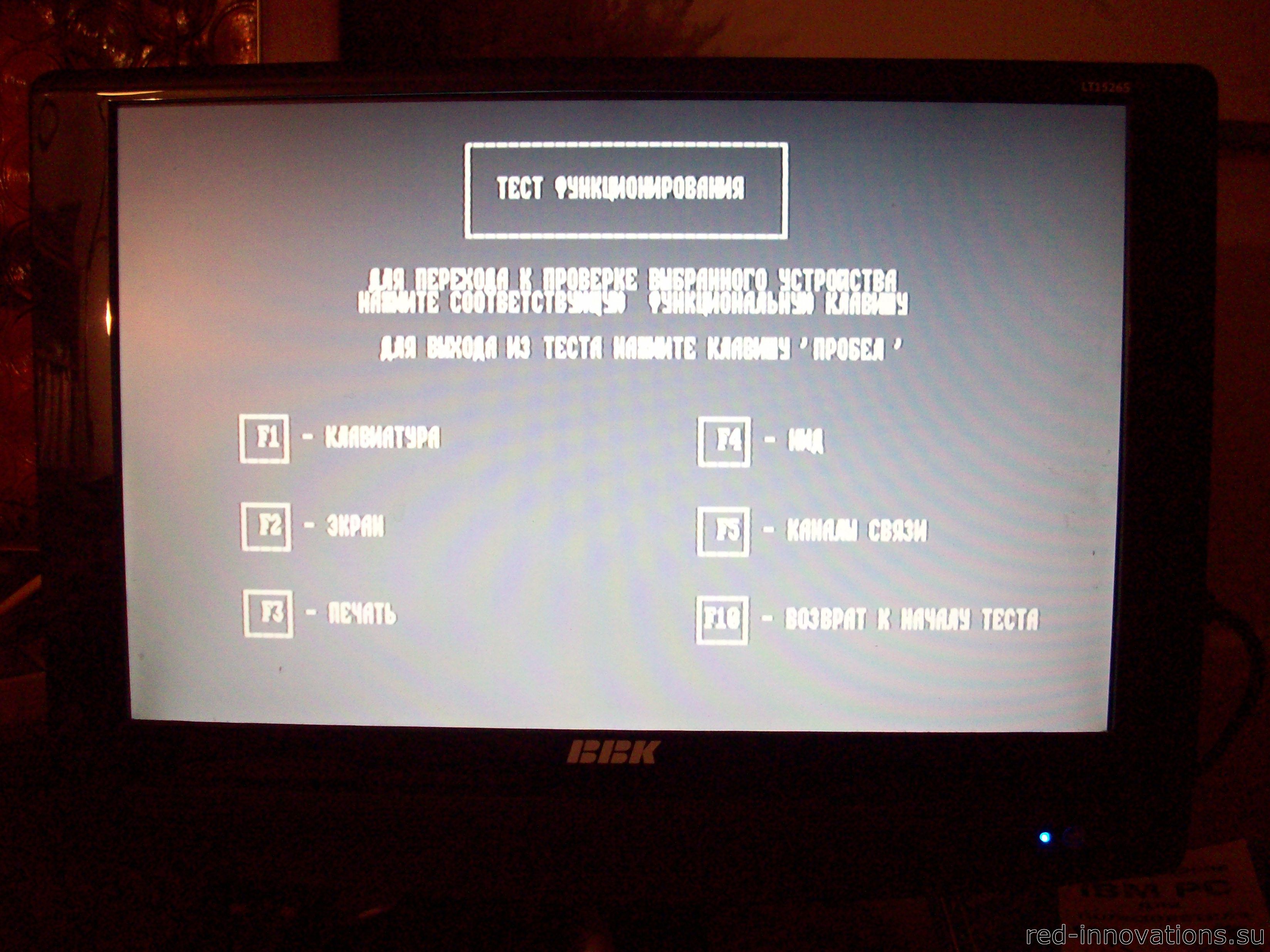

Меню программы тестирования аппаратных средств
