Основными разработчиками жёстких дисков для ПК в СССР были НИИТОП (Нижний Новгород и Ростов-на-Дону), НИИВТ (Пенза), НИИ "Микротехника" (Ростов-на-Дону), литовское ПО "Сигма". Производство велось на Горьковском опытном заводе НИИТОП, Ростовском заводе "Скиф", Паневежском заводе точной механики, Бориспольском заводе "Прометей", Киевском ПО "Электронмаш"(?). Планировалось также наладить выпуск НЖМД на Пензенском заводе вычислительной техники, Костромском электромеханическом заводе и Волжском заводе электронно-вычислительной техники, однако закупленное для этого оборудование и оснащённые по последнему слову техники цеха так практически и не побывали в деле и были разгромлены в начале 90-ых годов.

На сегодня известны следующие модели советских жёстких дисков для ПК: МС 5401 (объём 5 Мб), МС 5402 (10 Мб), МС 5405 (20 Мб), МС 5406 (10 Мб), МС 5408 (20 Мб), МС 5410 (20 Мб), С 001 (20 Мб), С002 (20 Мб), СМ 5514 (23 Мб), ЕС5313 (25 Мб). Модели С002, МС 5408 и МС 5410 были одинарной высоты (как современный CD-ROM), остальные имели двойную высоту (в 2 раза больше). Интерфейс жёстких дисков был совместим со стандартом ST-506, система записи MFM. Наиболее ранние из известных экземпляров НЖМД датированы 1984-ым годом, наиболее поздние - 1995-ым. Помимо советских НЖМД, в отечественные компьютеры устанавливались накопители производства Болгарии (обычно ЕС5300, ёмкость 5МБ, двойная высота и СМ 5508, ёмкость 10 Мб, двойная высота) и США (Seagate ST-225, 20 Мб, одинарная высота). На закате СССР в Белорусси и Украине были разработаны и серийно выпускались контроллеры НЖМД стандарта IDE; самих IDE-жёстких дисков создать, по-видимому, не успели, хотя на Волжском заводе электронно вычислительной техники в 1992-1994 гг. собирался по лицензии фирмы Unistor жёсткий диск формата mini-IDE Volzhstor 242 (40 Мб).

Ниже вы можете видеть фотографии моделей МС5401 (он же 1НД05, 1984 год), МС 5405 (1990 год), МС 5410 (1991 и 1995 годы), Volzhstor 242 (1993 год).

Жёсткий диск МС 5405 - прошивка ПЗУ

Жёсткий диск МС 5401 - вид спереди

Жёсткий диск МС 5401 - вид справа

Жёсткий диск МС 5401 - вид слева

Жёсткий диск МС 5401 - вид сзади

Жёсткий диск МС 5401 - основная плата

Жёсткий диск МС 5401 - двигатель шпинделя и его контроллер

Жёсткий диск МС 5405 (справа для сравнения жёсткий диск современного форм-фактора 3,5")

Жёсткий диск МС 5405 (вид справа)

Жёсткий диск МС 5405 (вид снизу)

Жёсткий диск МС 5405 (вид сзади)

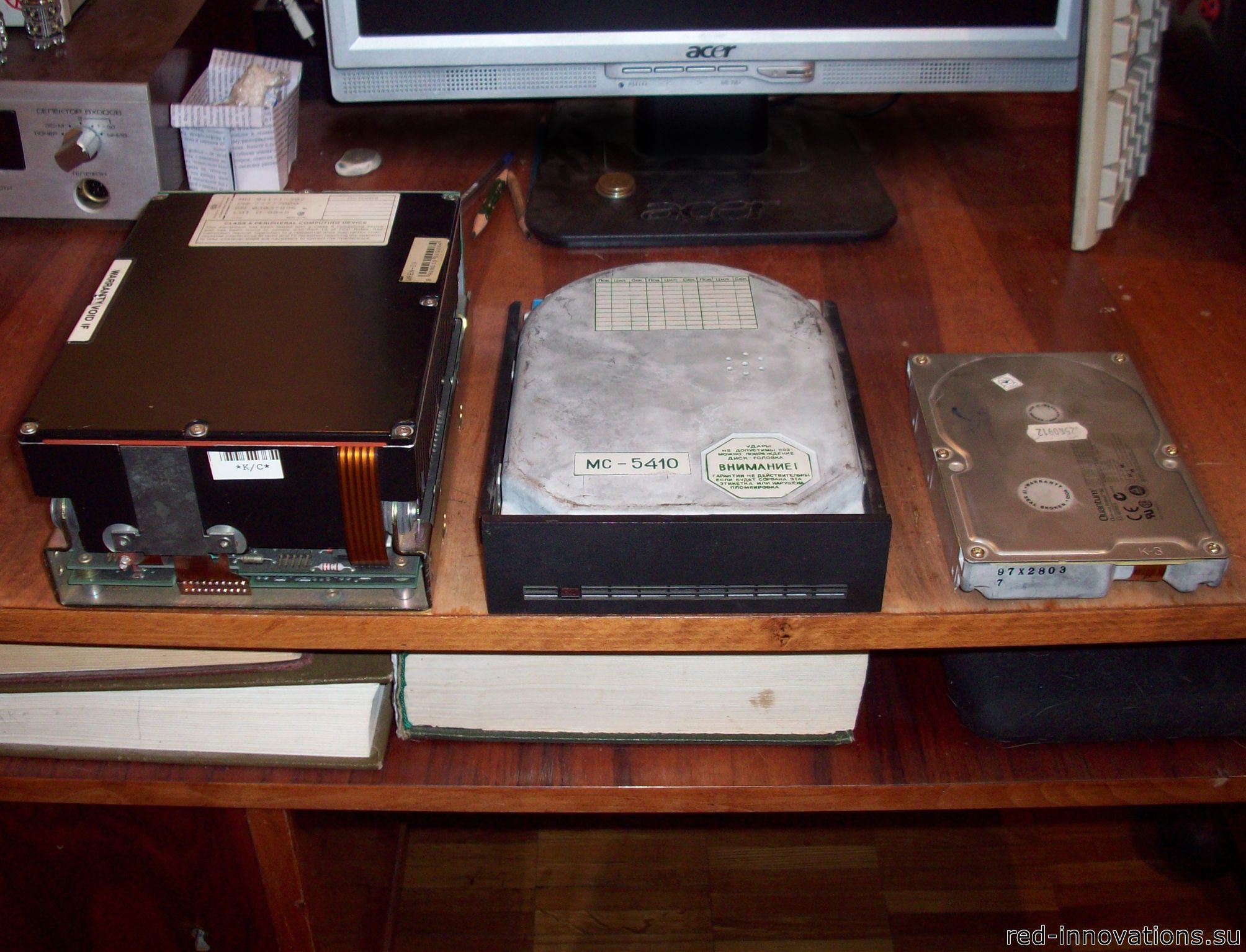

Жёсткий диск МС 5410 1991-ого года
(слева для сравнения америаканский жёсткий диск "Magnetic Peripherals",
а справа жёсткий диск современного форм-фактора 3,5")

Жёсткий диск МС 5410 1995-ого года

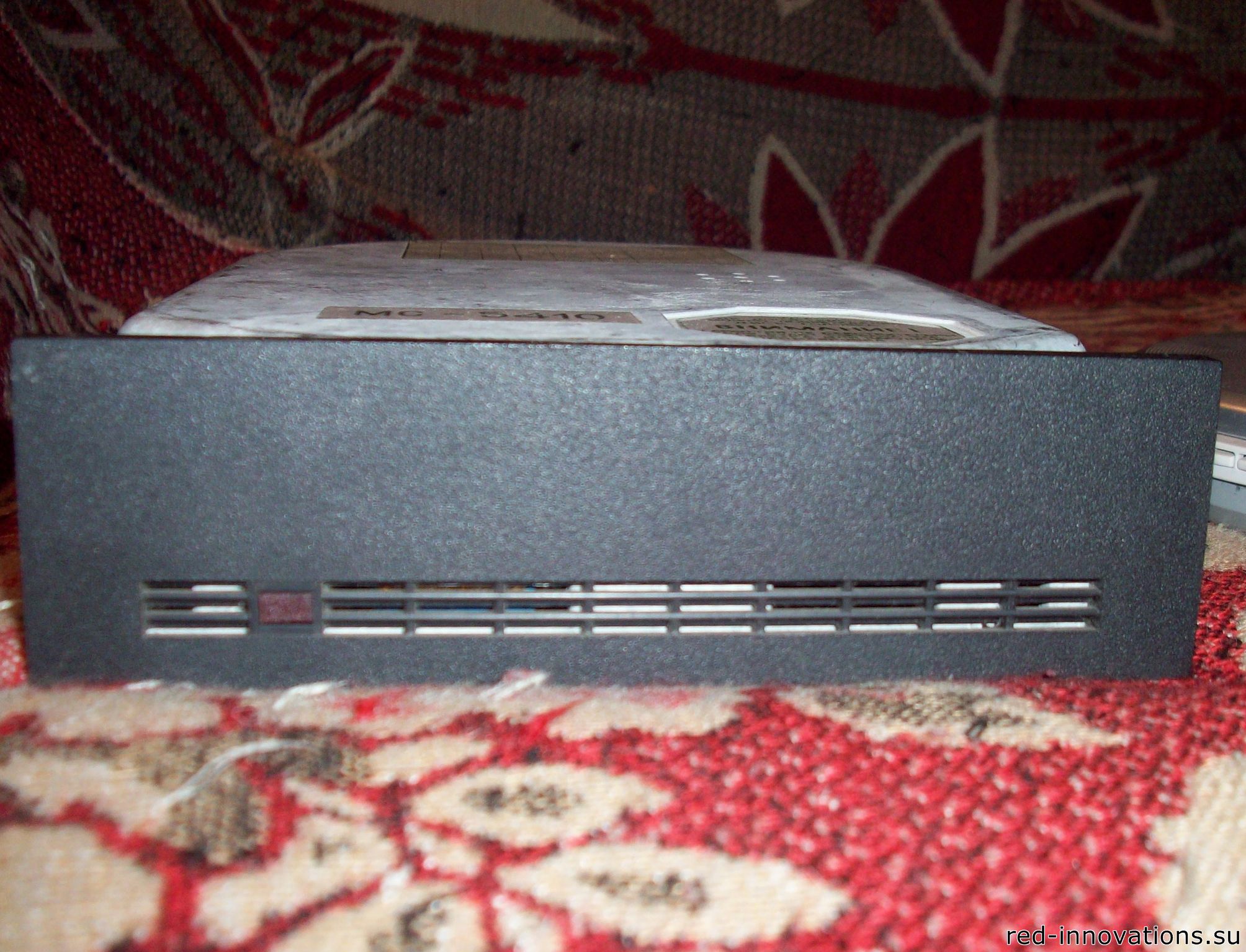

Жёсткий Диск МС 5410 (передняя панель)

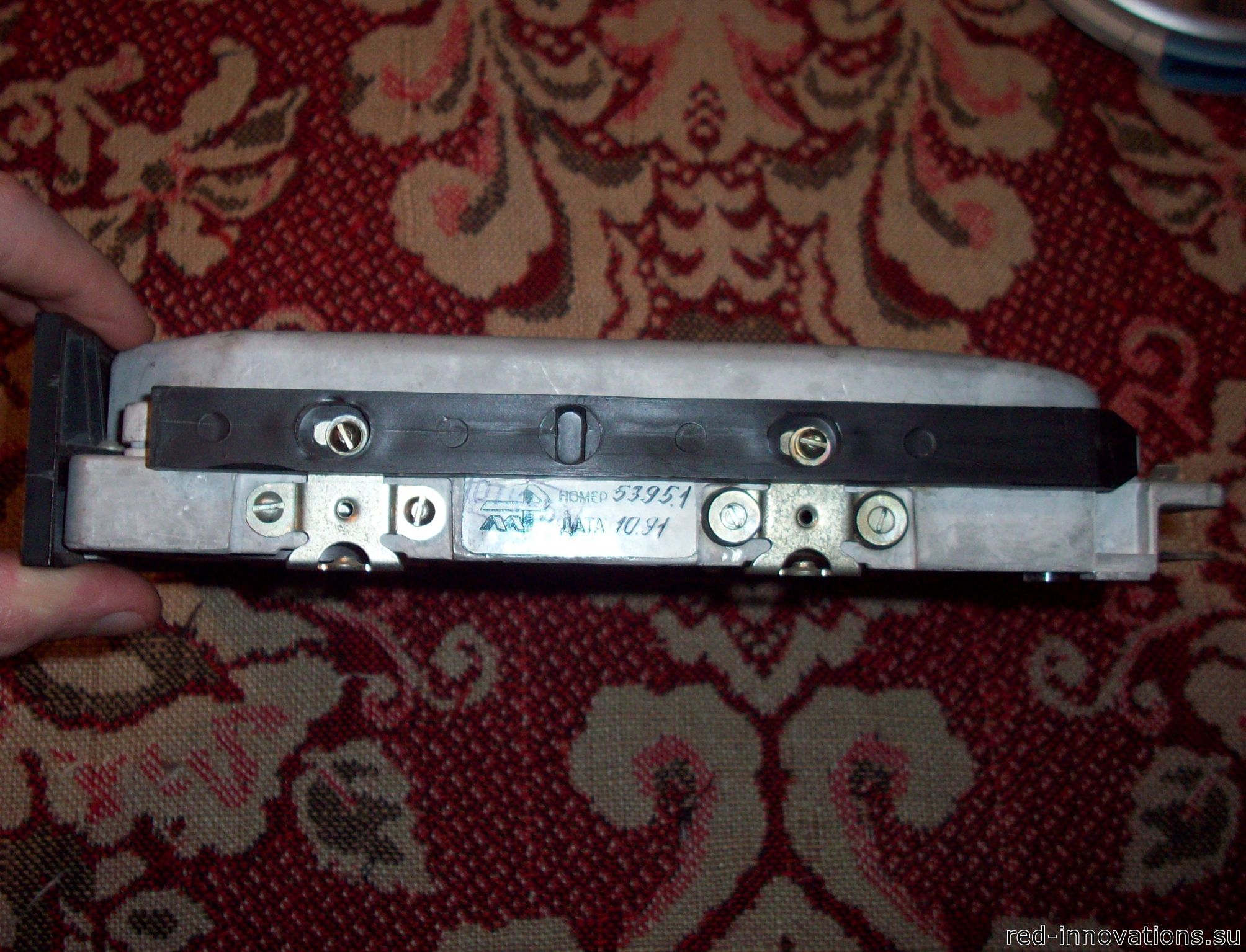

Жёсткий Диск МС 5410 (вид сбоку)

Диск 1991-ого года - вид снизу

Диск 1995-ого года - вид снизу

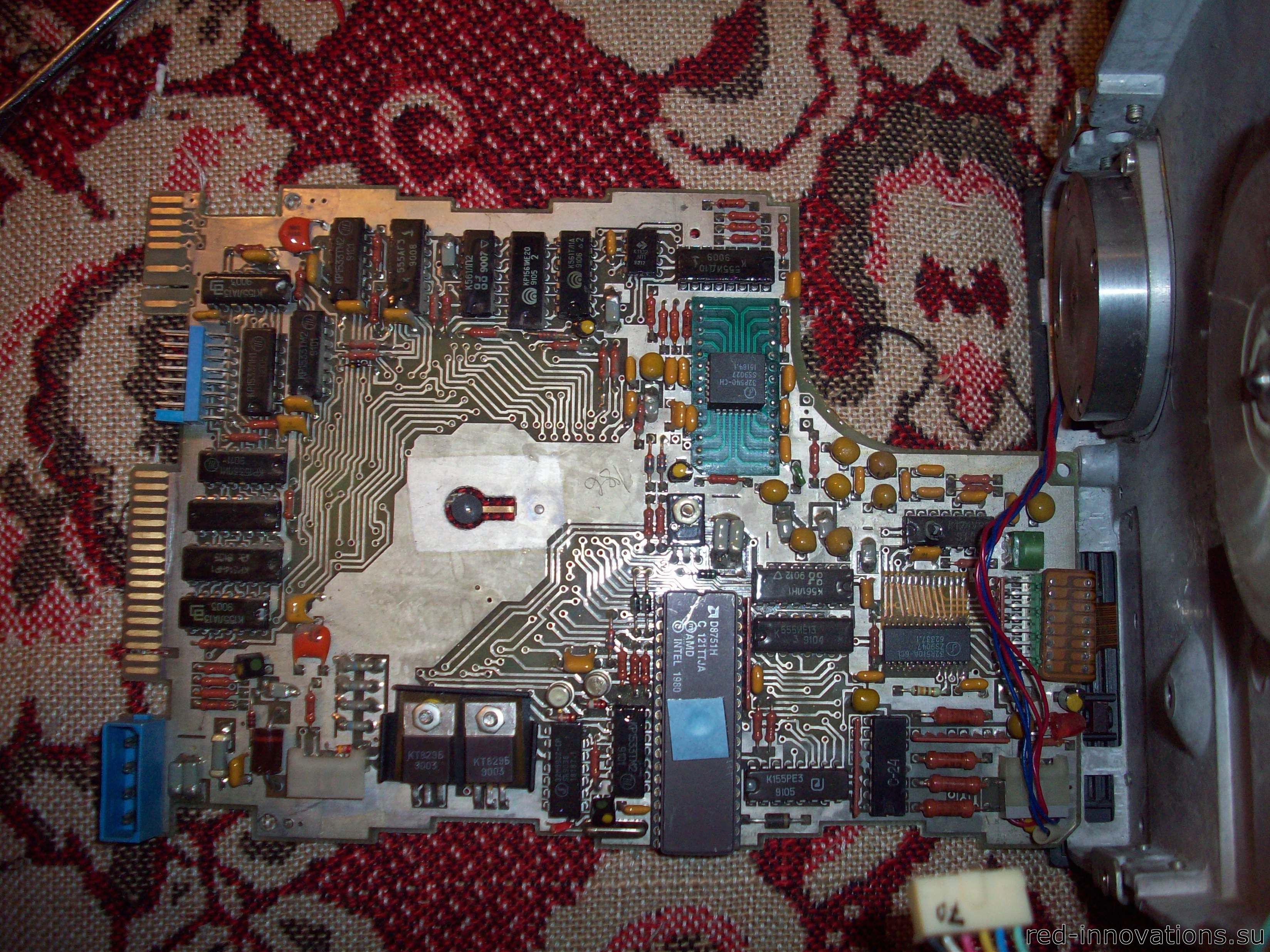

Плата 1991-ого года

Плата 1995-ого года

Жёсткий диск 1995-ого года оснащён штыревыми разъёмы.

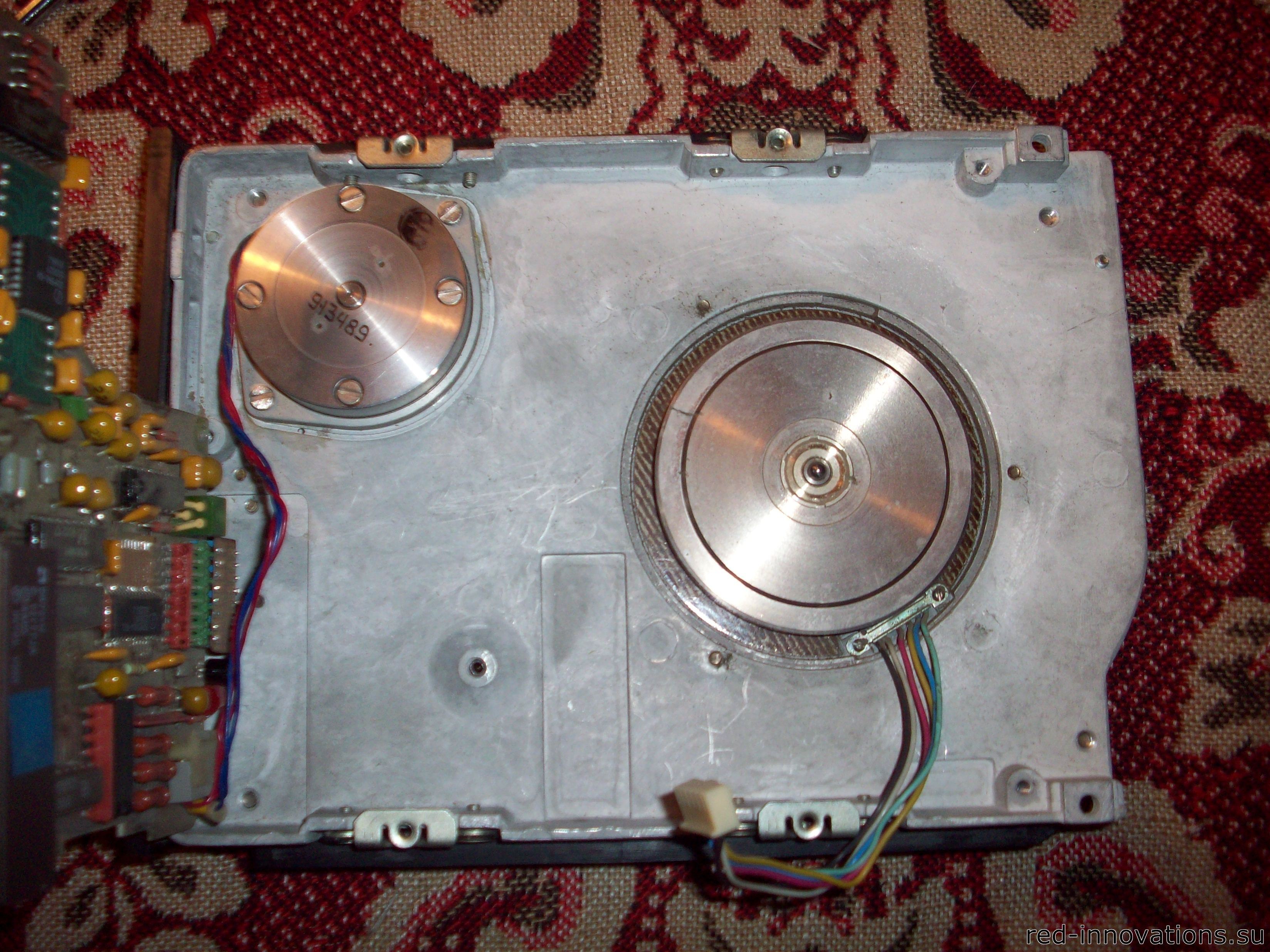

Вид на двигатели шпинделя и магнитных головок

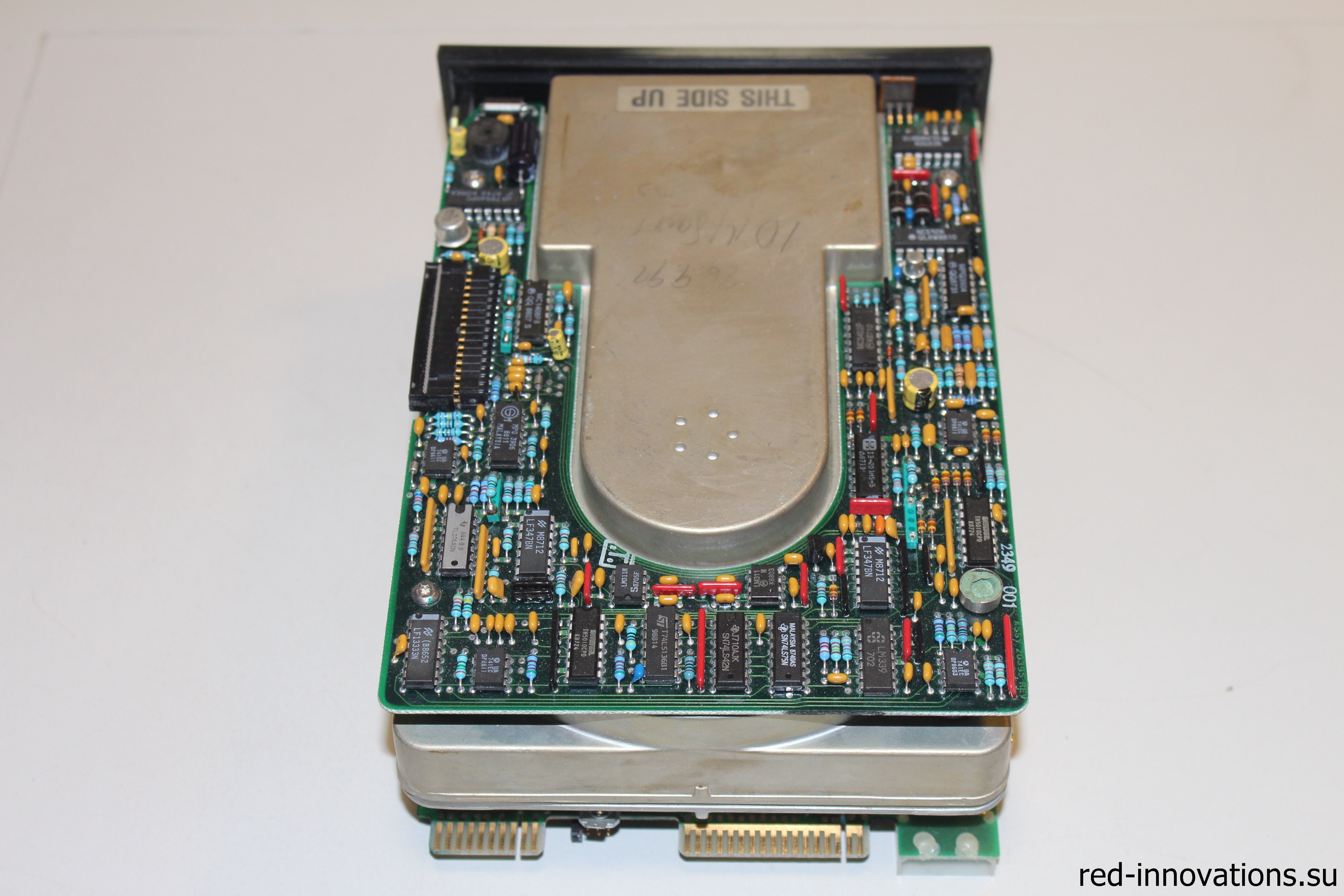

Volzhstor 242 - вид сверху

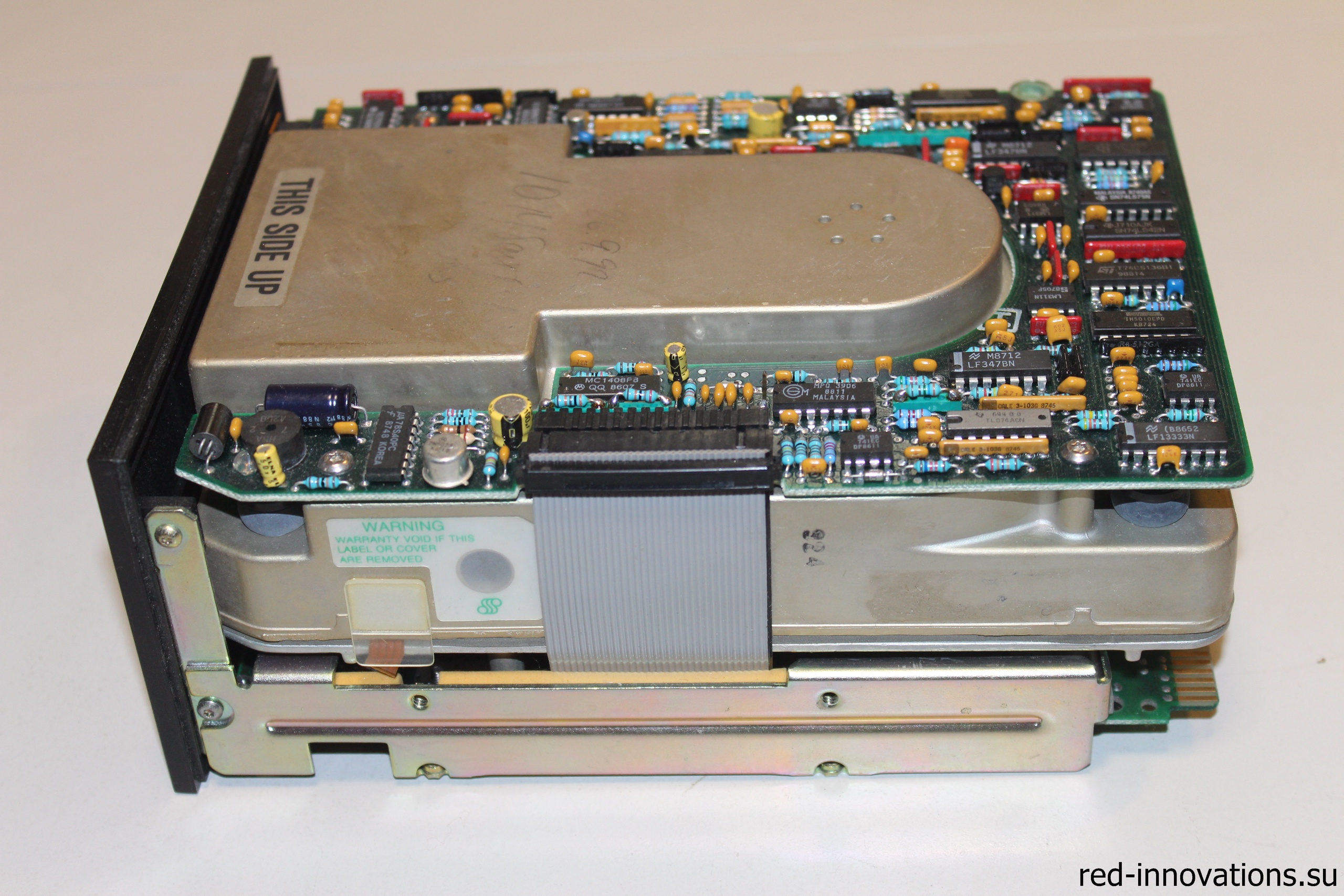

Volzhstor 242 - вид сбоку

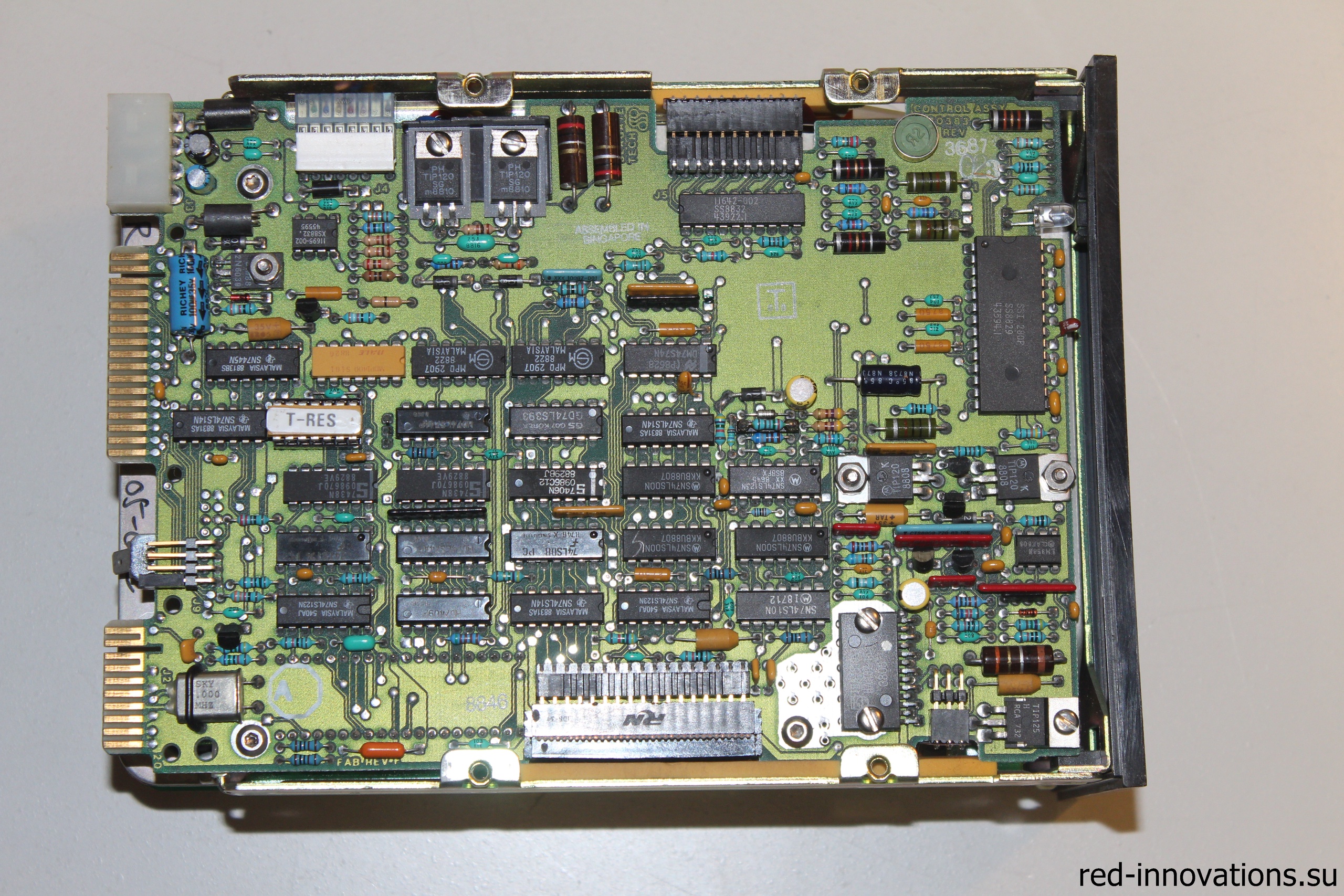

Volzhstor 242 - плата

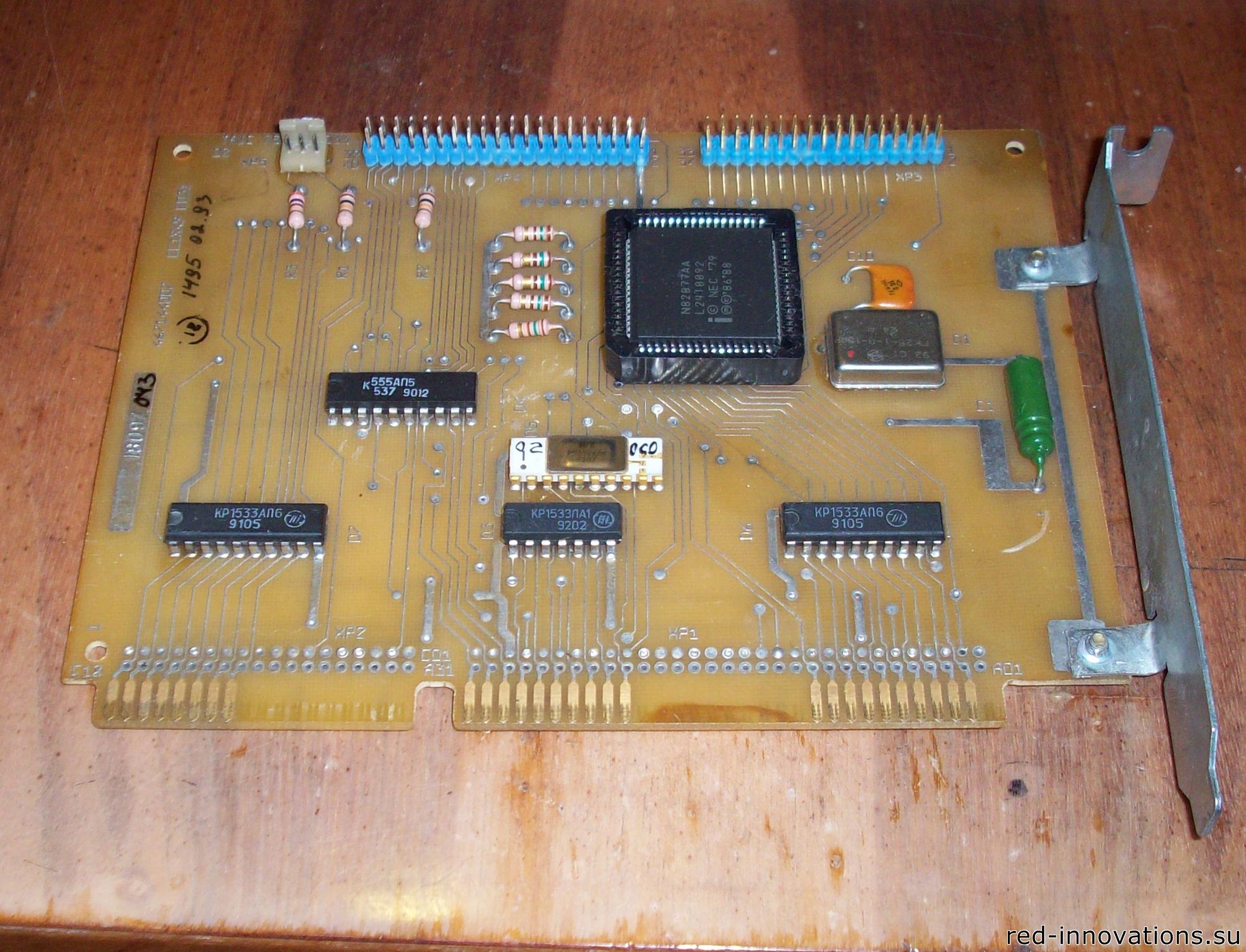

Контроллер IDE жёсткого диска и флоппи-дисковода из компьютера ЕС1849

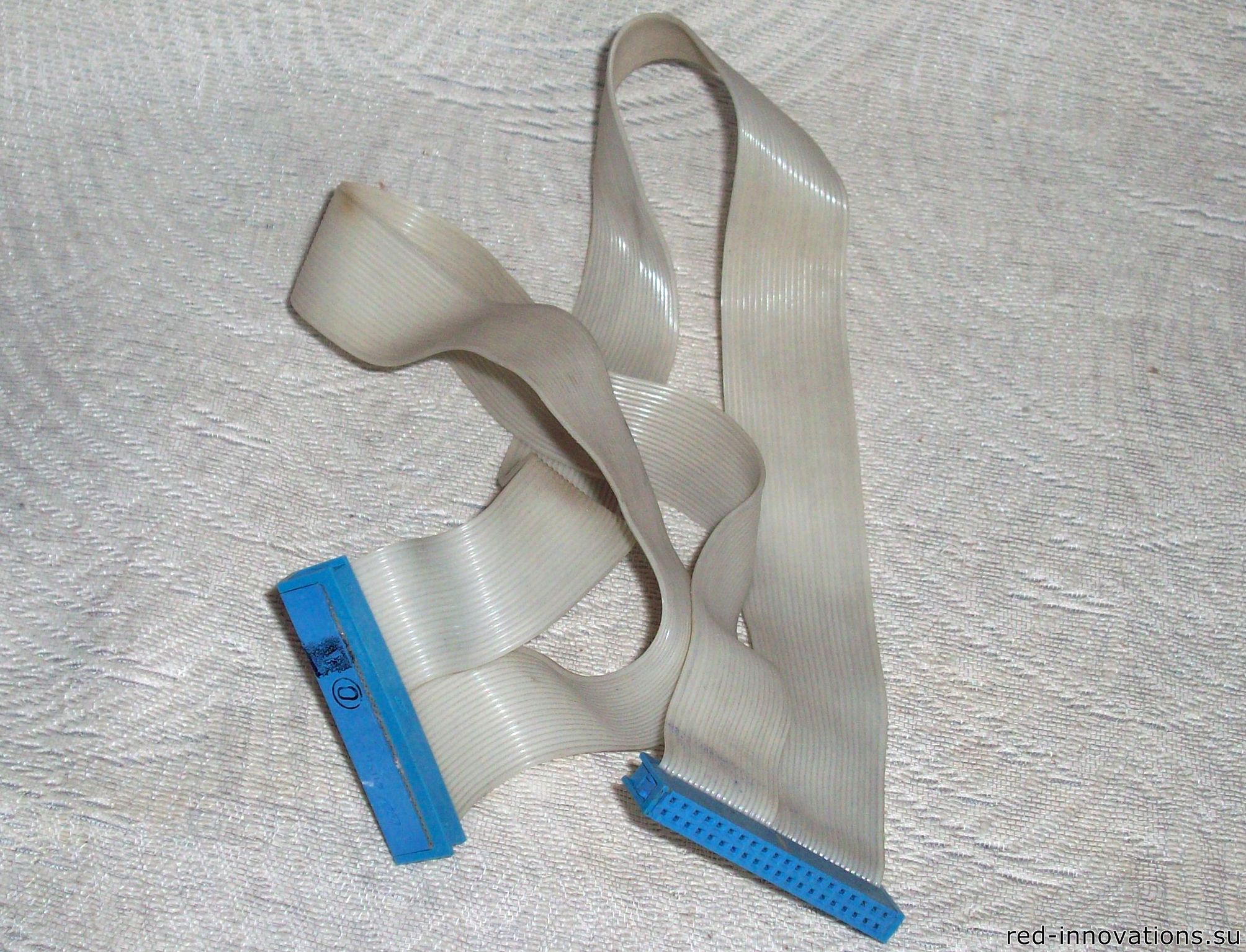

Советский IDE-шлейф
