Персональный компьютер ЕС-1849

Н
А
В
Е
Р
Х

Производство ЕС-1849 началось на Минском ПО вычислительной техники в 1991-ом году. Этой вычислительной машине суждено было стать первым и последним в СССР и на постсоветском пространстве серийно выпускавшимся компьютером на базе процессора Intel 80286.

События 90-ых годов помешали белорусским предприятиям наладить серийное производство отечественных микросхем нового поколения (в частности, советского варианта Intel 286 - процессора К1847ВМ286), и конструкторы ЕС-1849 были вынуждены заменить значительную часть электронных компонентов компьютера импортными аналогами. Был применён оригинальный процессор фирмы Intel и чипсеты фирм Suntac (в плате ЕС1849.Е022) и VLSI (в плате ЕС1849.Е030). Опытные образцы отечественных аналогов комплекта микросхем Suntac всё же были выпущены, но в ЕС-1849 не устанавливались. По желанию заказчика машина могла комплектоваться сопроцессором Intel 80287. Оперативная память набиралась как отечественными микросхемами КР565РУ7, так и более ёмкими микросхемами иностранного производства. Для ЕС-1849 было разработано два варианта видеоадаптера: EGA и VGA. EGA-карта (ЕС1849.Е002) базировалась на четырёх советских чипах КР1843ВГ3 и памяти на КР565РУ5. В VGA-адаптере (ЕС1849.Е032) применялся уже импортный графический процессор фирмы CirrusLogic и советские микросхемы ОЗУ - КР565РУ15-60. В зависимости от комплектации, в компьютер устанавливался контроллер флоппи-дисководов 5,25" и 3,5" (ЕС1849.Е007), контроллер MFM жёстких дисков (ЕС1849.015) или совмещённый контроллер флоппи-дисководов и жёстких дисков IDE (ЕС1849.Е031). На всех известных экземплярах ЕС-1849 дисководы используются импортные. Контроллер портов (ЕС1849.019) выполнен на советской микросхеме ДП-ИС1.

Программно, аппаратно и конструктивно компьютер был совместим с международным стандартом IBM PC/AT. Это одна из немногих советских вычислительных машин, в которых использовались стандартные компьютерные разъёмы и классические слоты ISA (причём как 8-ми, так и 16-битные). Тактовая частота процессора составляла 12 МГц, разрядность - 16 бит, объём ОЗУ варьировался от 512 Кб до 7 Мб, жёсткий диск устанавливался, как правило, объёмом 40 Мб. Красочное русскоязычное системное меню компьютера (BIOS) обладало широким, даже по нынешним меркам, функционалом. Помимо управления конфигурацией системы, оно позволяло тестировать все составляющие компьютер устройства (процессор, ОЗУ, видеокарту и т.д.), а также производить низкоуровневое форматирование жёсткого диска.

В 1991-1992 гг. для ЕС-1849 была разработана дочерняя плата на основе процессора Intel 80386. Новый компьютер получил название ЕС-1863 и выпускался с предыдущей моделью параллельно примерно до середины 1990-ых.

На фото ниже вы можете видеть платы ЕС-1849 различных версий; для демонстрации работы они были смонтированы в корпусе компьютера "Сура ПК 86". Блок питания БП-2-200-1 аналогичен применявшемуся в компьютере "Поиск-2". Оригинальные корпус и блок питания найти пока не удалось (разыскиваются!). Есть фотографии и других плат и узлов, не относящихся напрямую к ЕС-1849: все они имеют цель продемонстрировать работоспособность и функциональность IBM PC AT-совместимого компьютера на отечественной элементной базе.

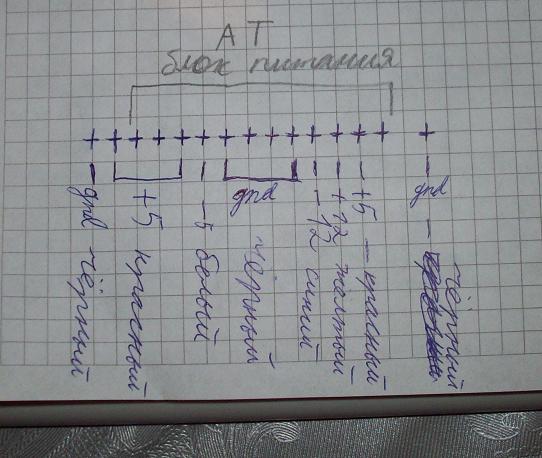

ЕС 1849 - схема разъёма питания материнской платы

ЕС 1849 - прошивка ПЗУ

ЕС 1849 - видеообзор компьютера на нашем канале

Оригинальный корпус (фото Сергея Фролова)

Корпус от Суры - вид спереди

Вид слева

Вид справа

Передняя панель

Передняя панель

Задняя стенка

Табличка на корпусе

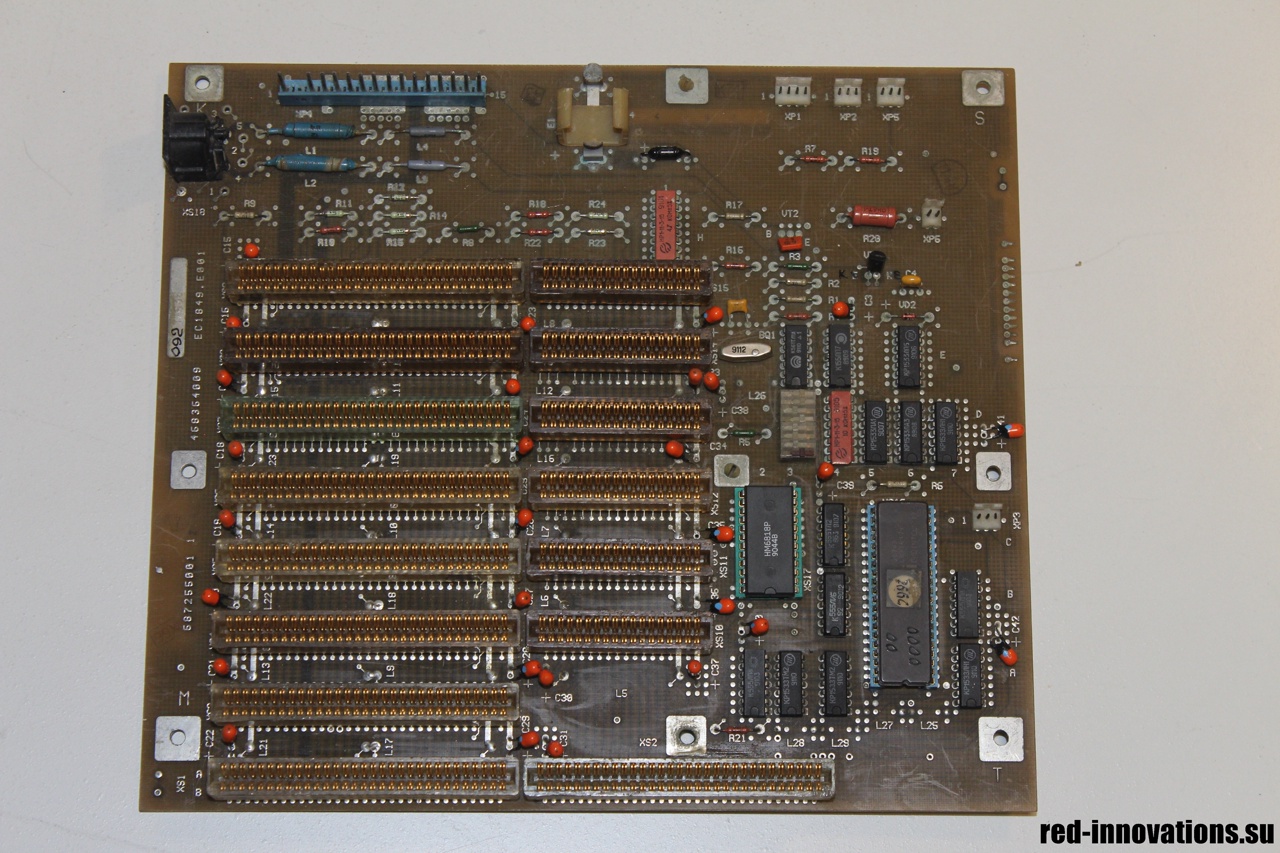

Материнская плата ЕС1849.Е001

Процессорная плата ЕС1849.Е022 на чипсете Suntac

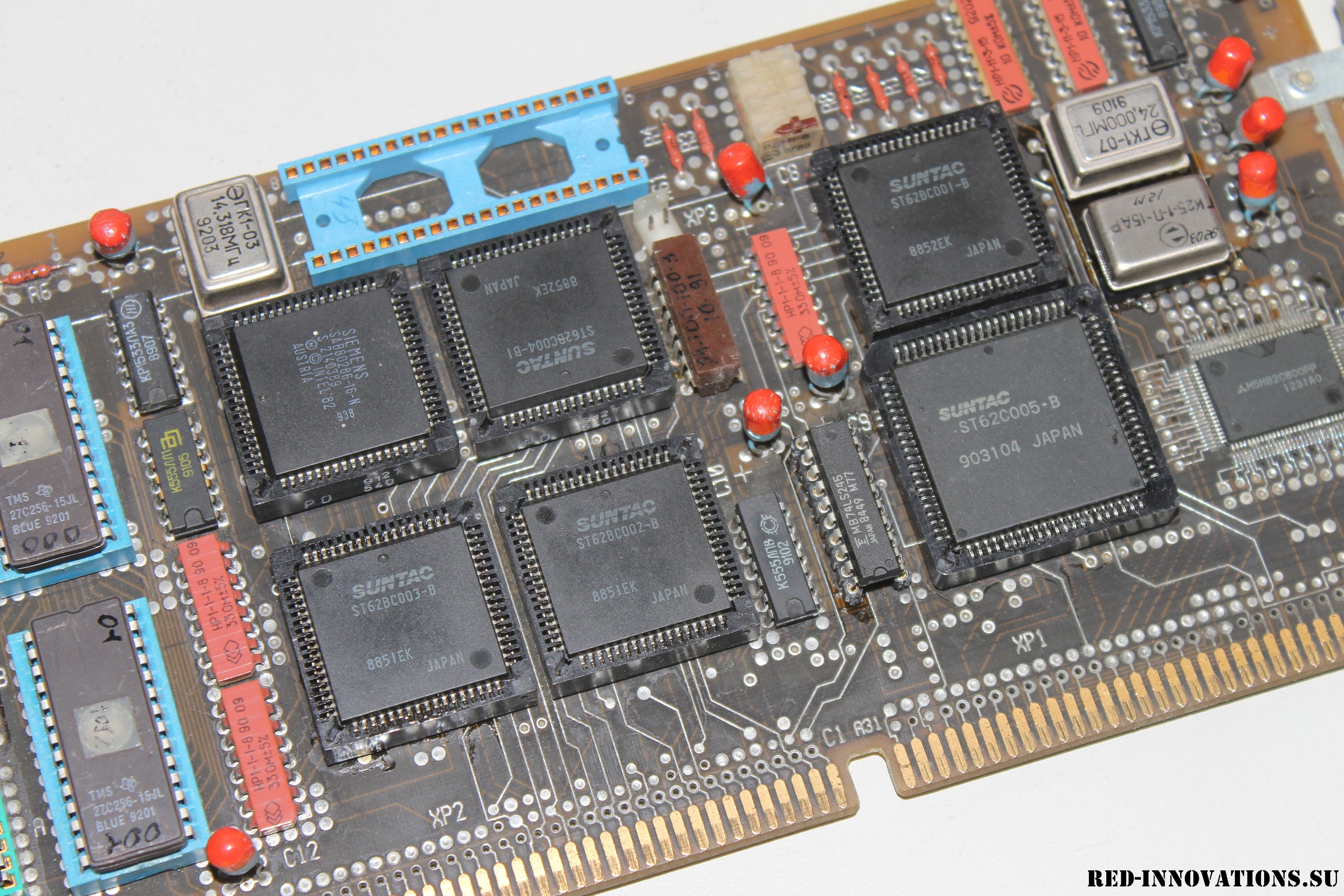

Чипсет Suntac

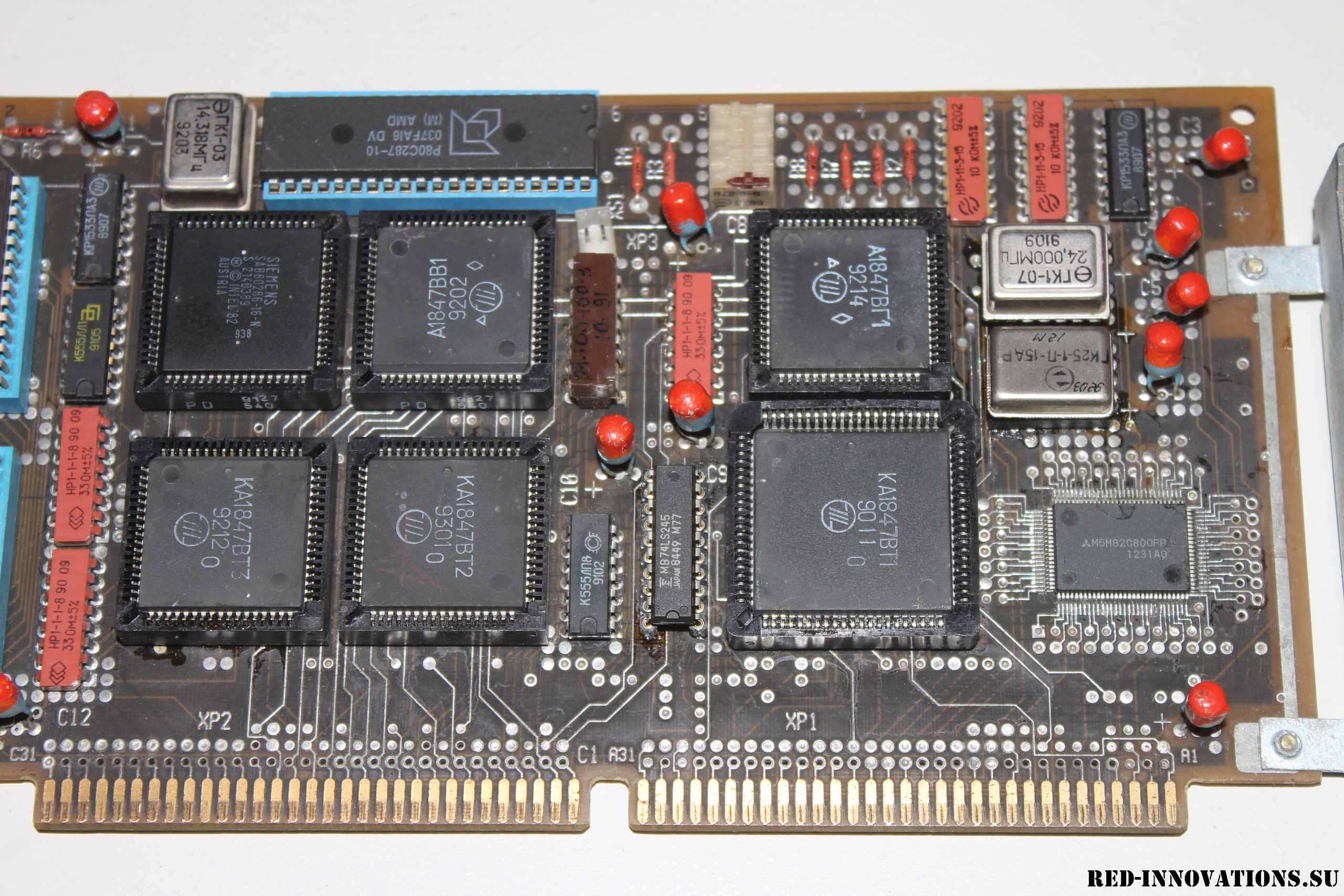

Процессорная плата ЕС1849.Е022, для примера установлен чипсет КА1847, компьютер с ним полностью работоспособен

Чипсет КА1847

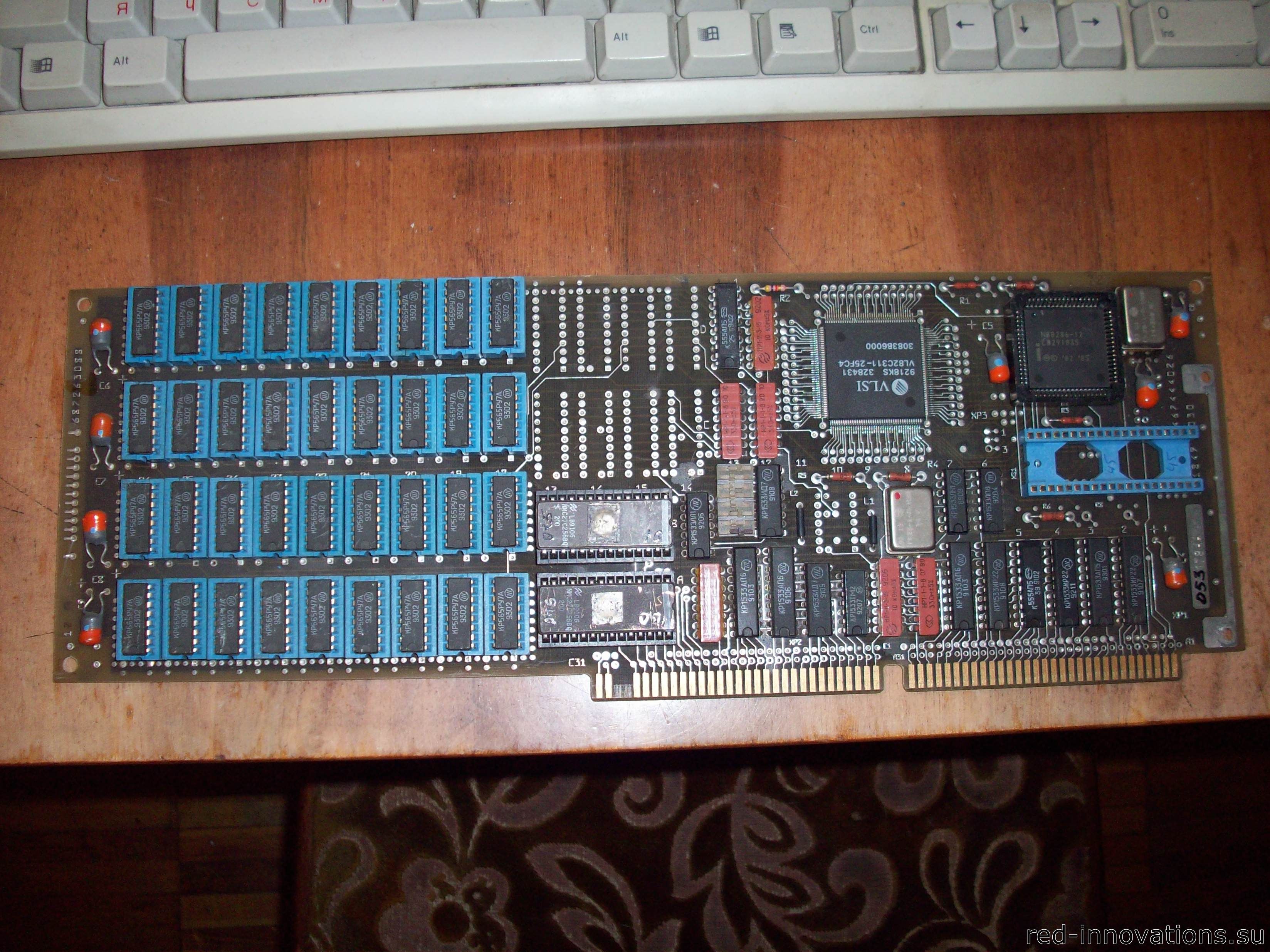

Процессорная плата ЕС1849.Е030 на чипсете VLSI

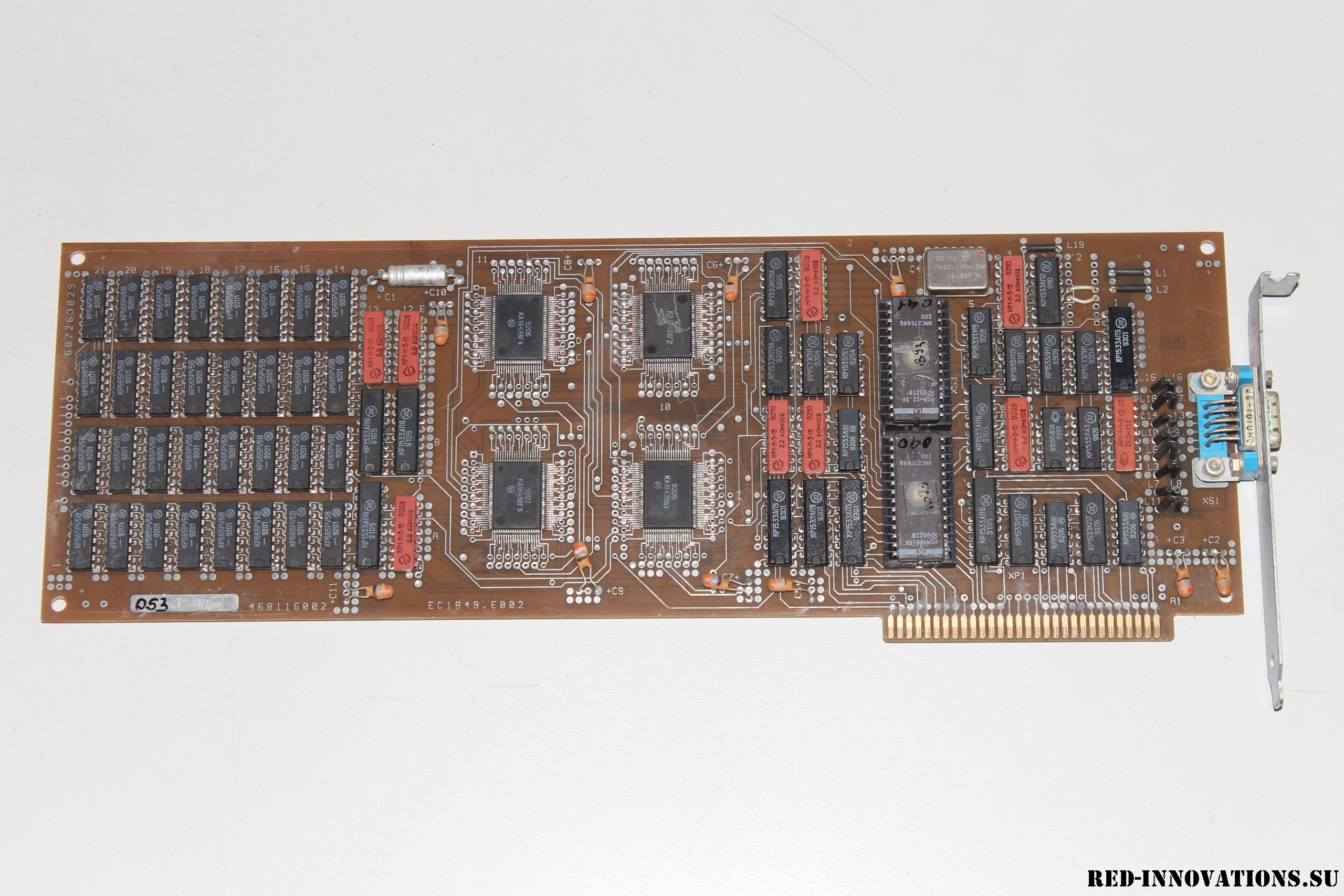

EGA видеокарта ЕС1849.Е002

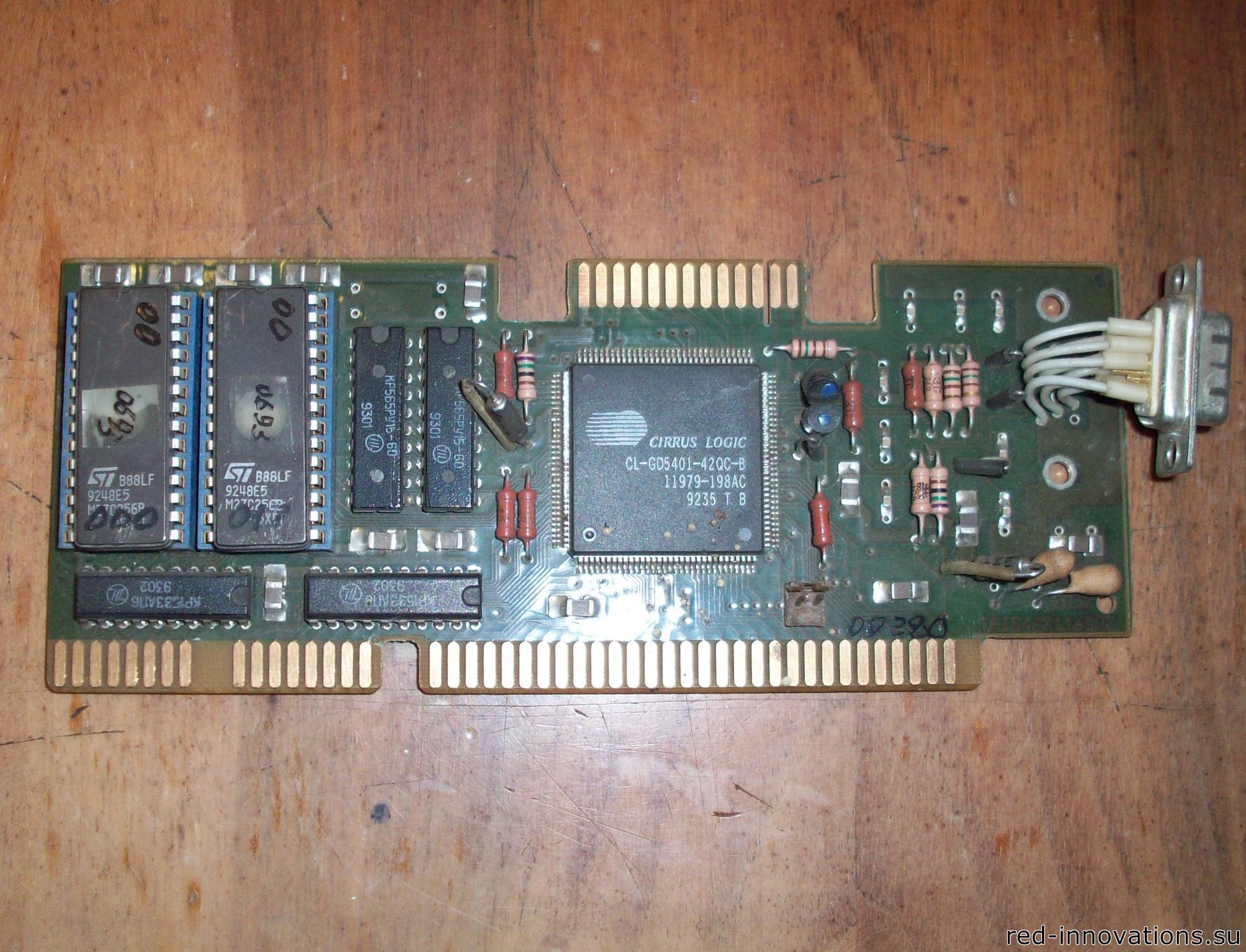

VGA видеокарта ЕС1849.Е032

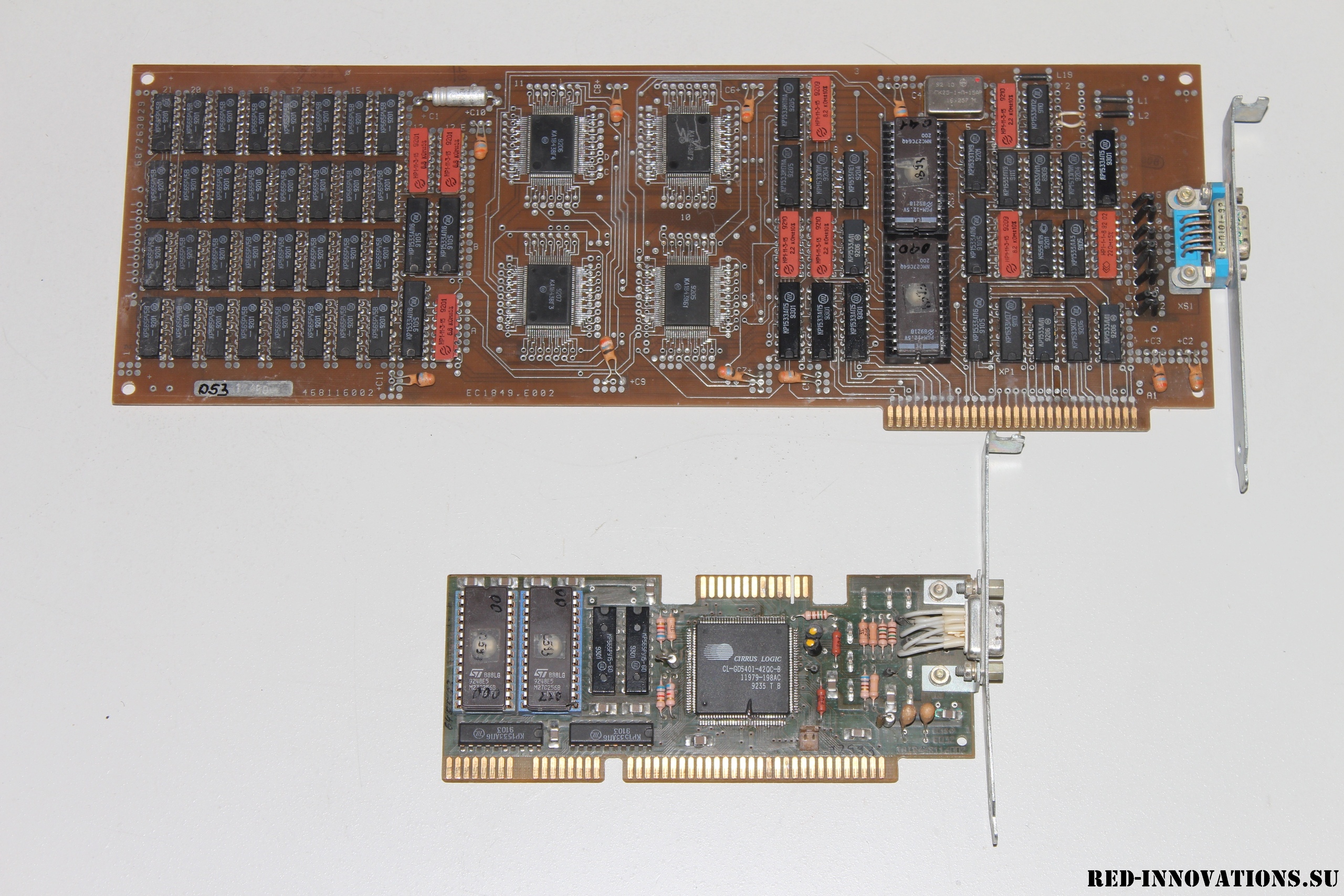

EGA и VGA видеокарты

Контроллер флоппи-дисководов и IDE жёстких дисков ЕС1849.Е031

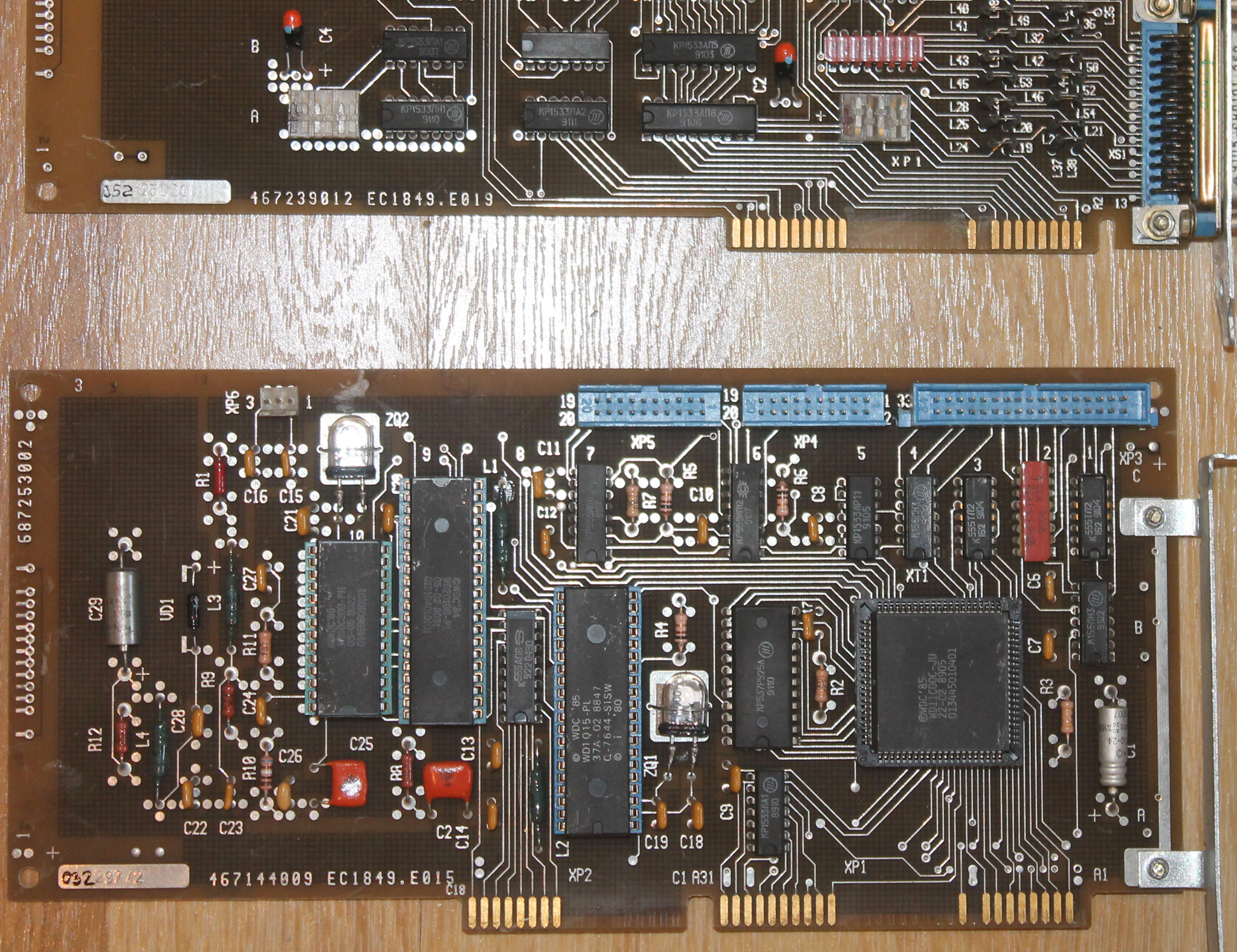

Контроллер MFM жёстких дисков ЕС1849.Е015 (фото с форума zx-pk.ru)

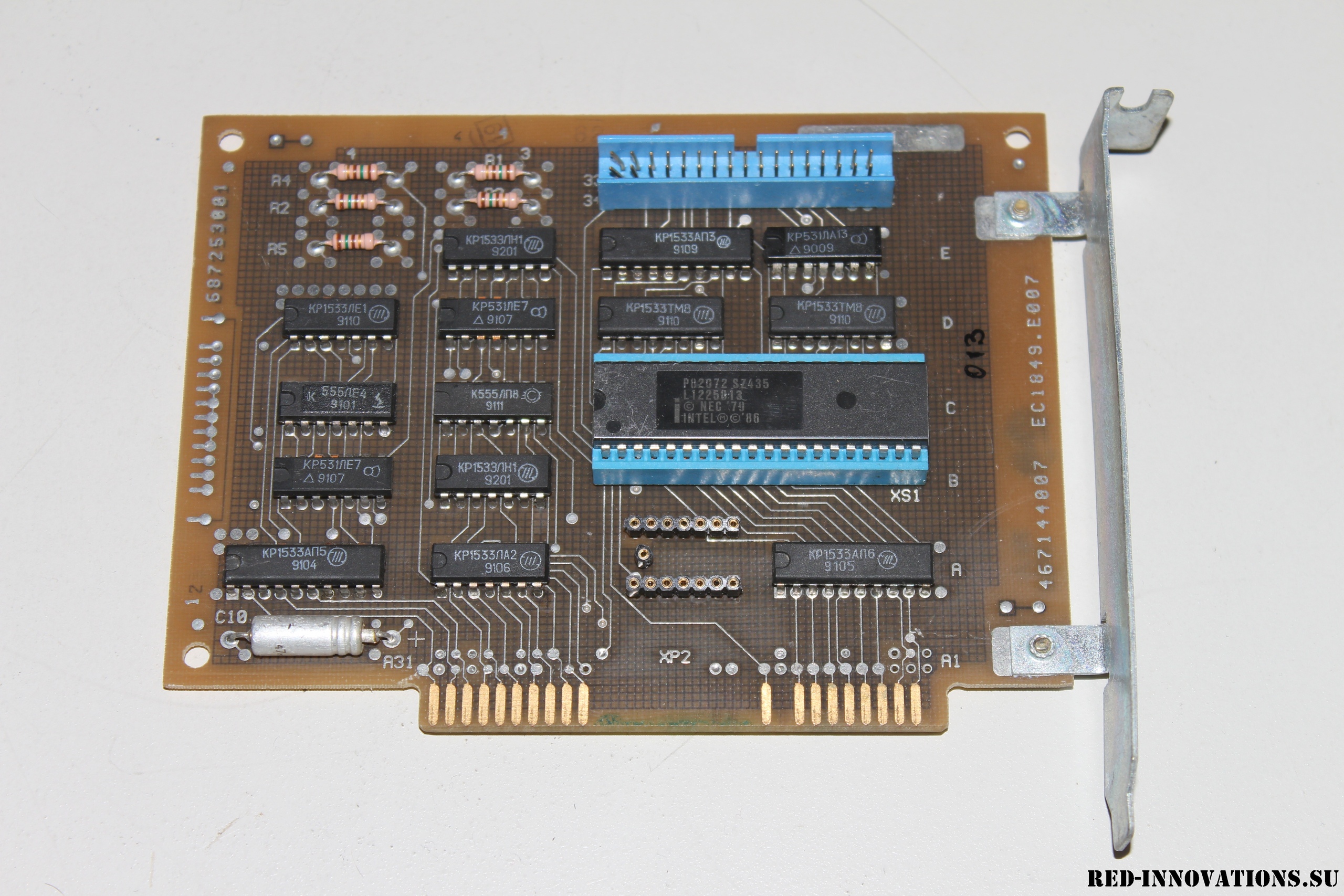

Контроллер floppy-дисковода ЕС1849.Е007

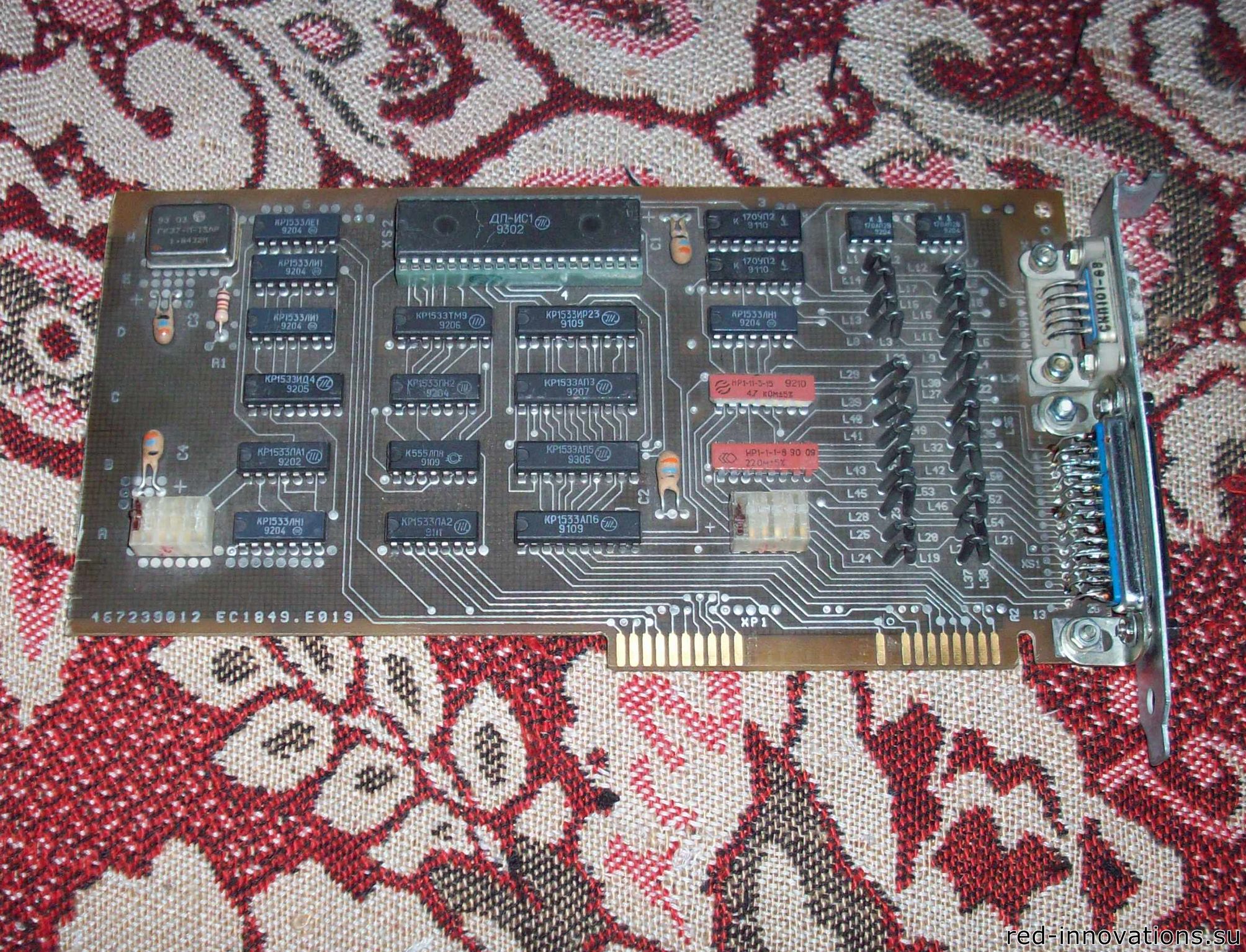

Контроллер портов ЕС1849.019

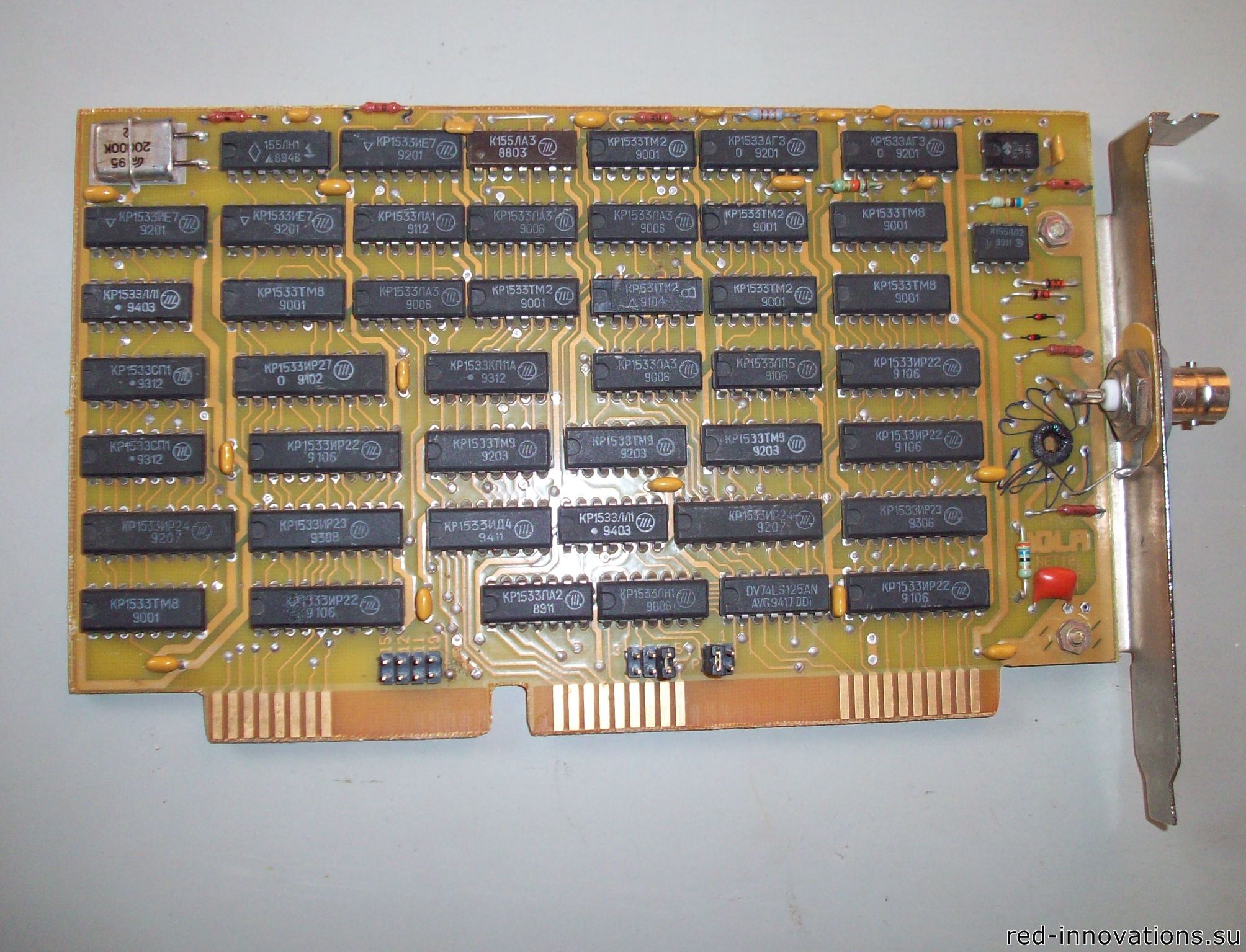

Сетевая карта IOLA

Блок питания

Блок питания (со снятым кожухом)

Плата блока питания

Плата блока питания

Советский IDE-шлейф

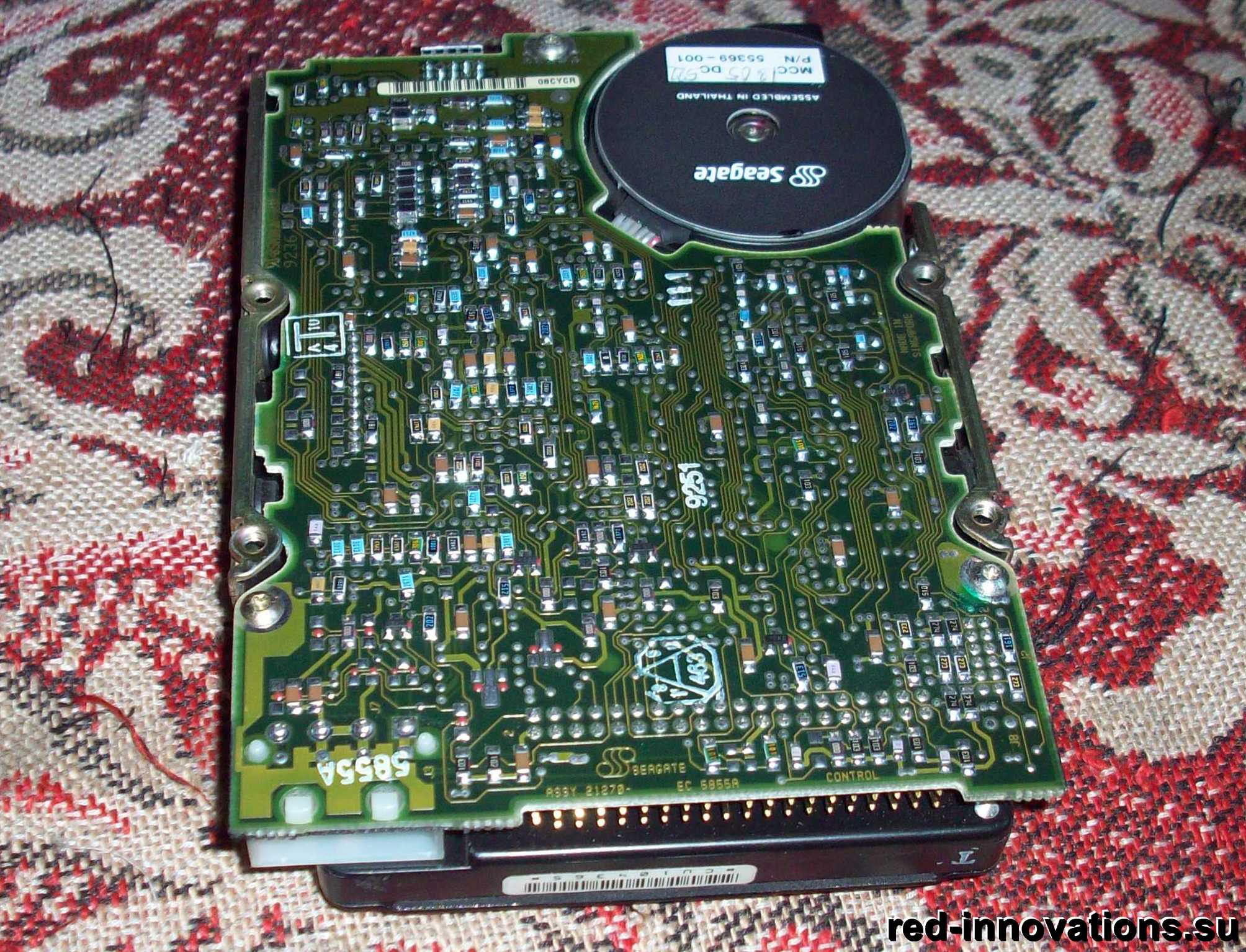

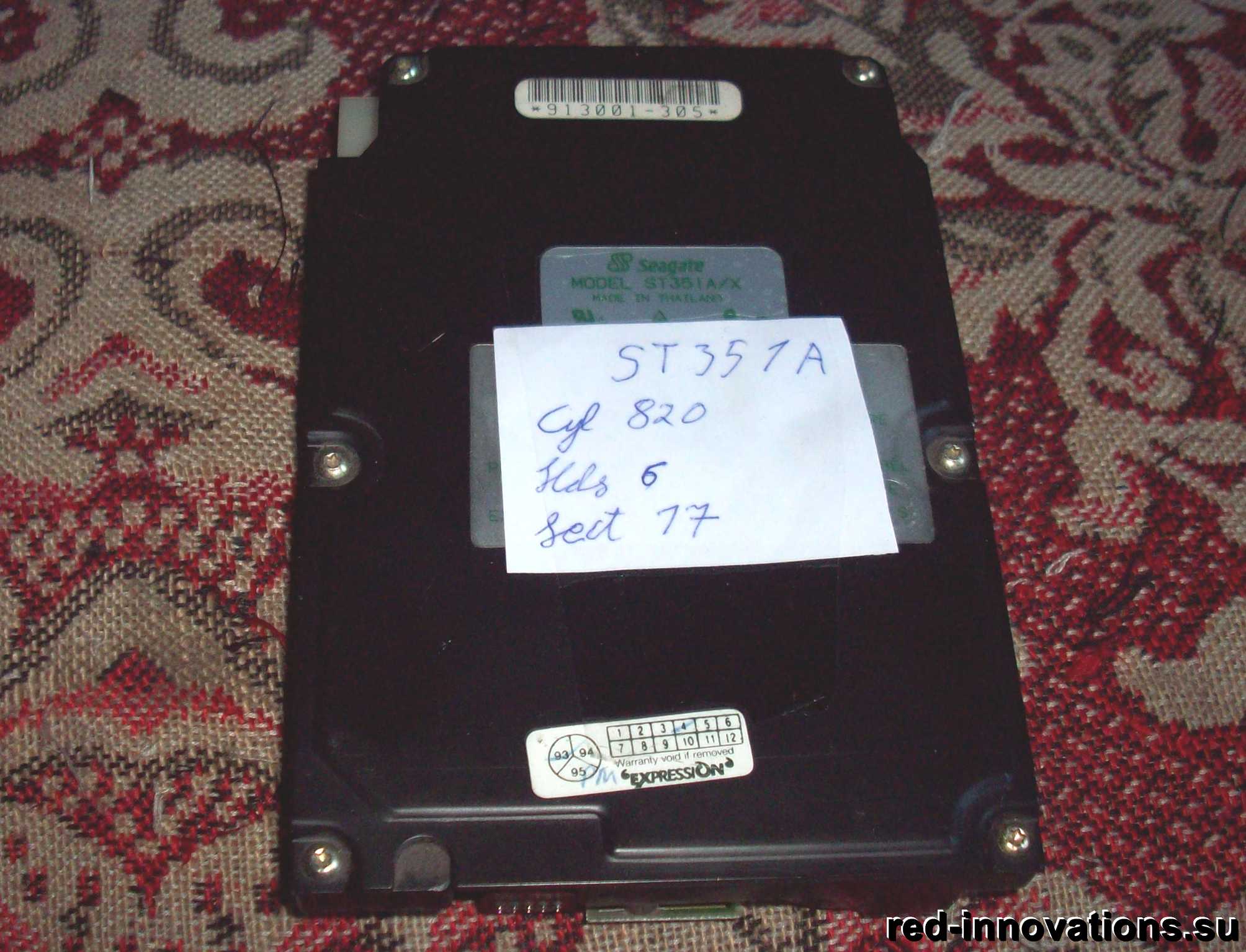

Жёсткий диск Seagate ST351A/X

Жёсткий диск Seagate ST351A/X

Клавиатура

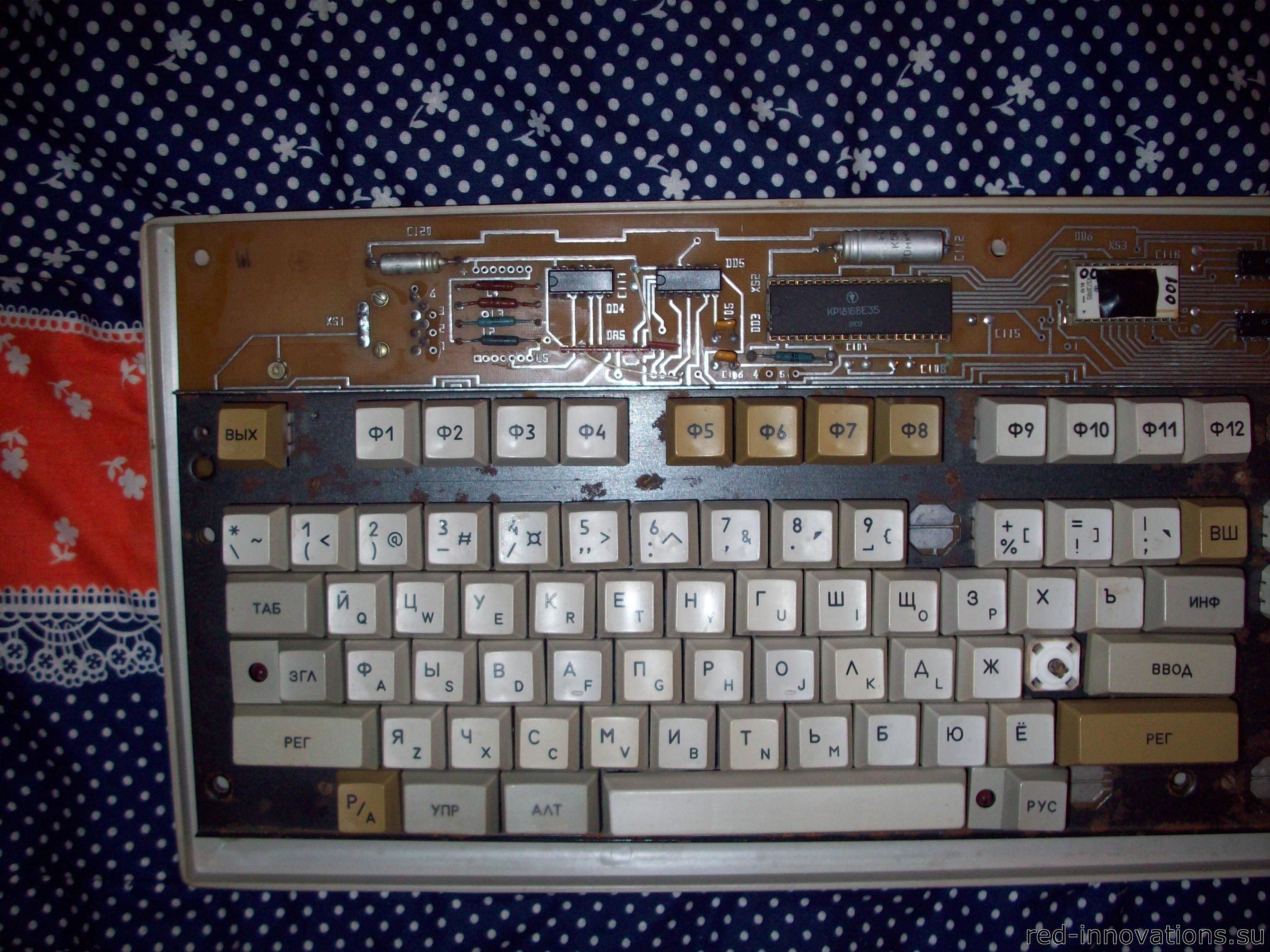

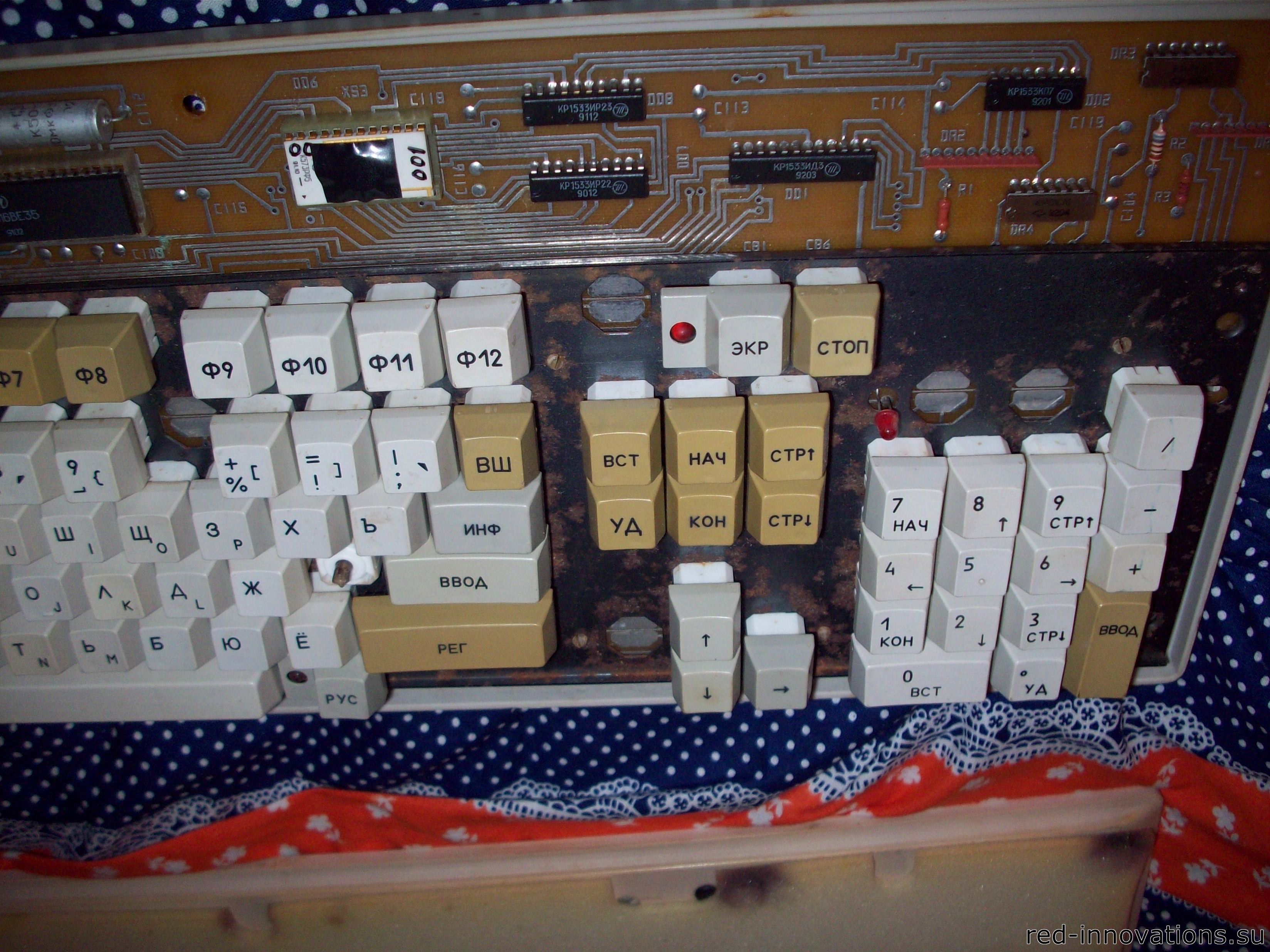

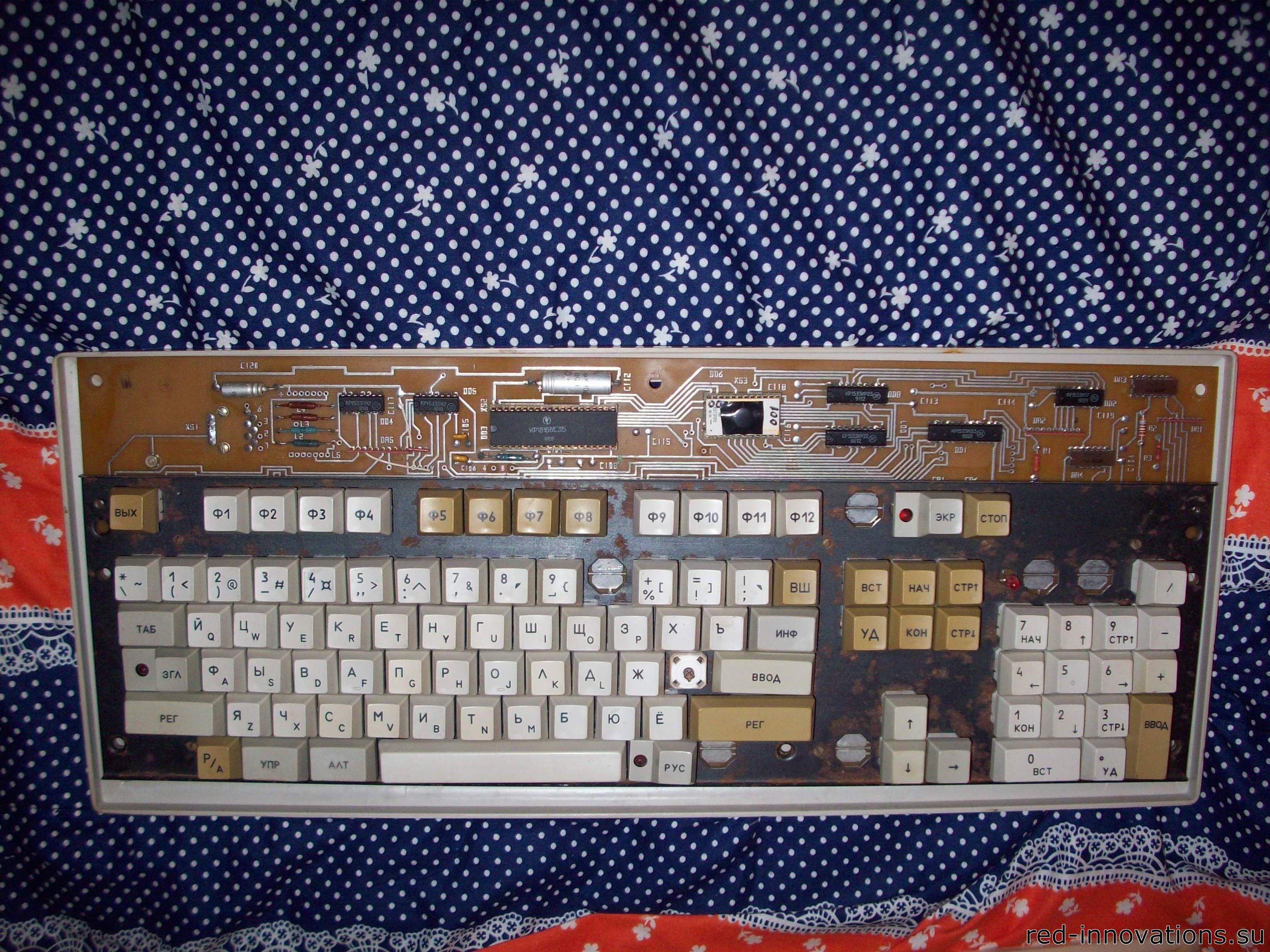

Клавиатура со снятой верхней панелью

Плата клавиатуры

Плата клавиатуры

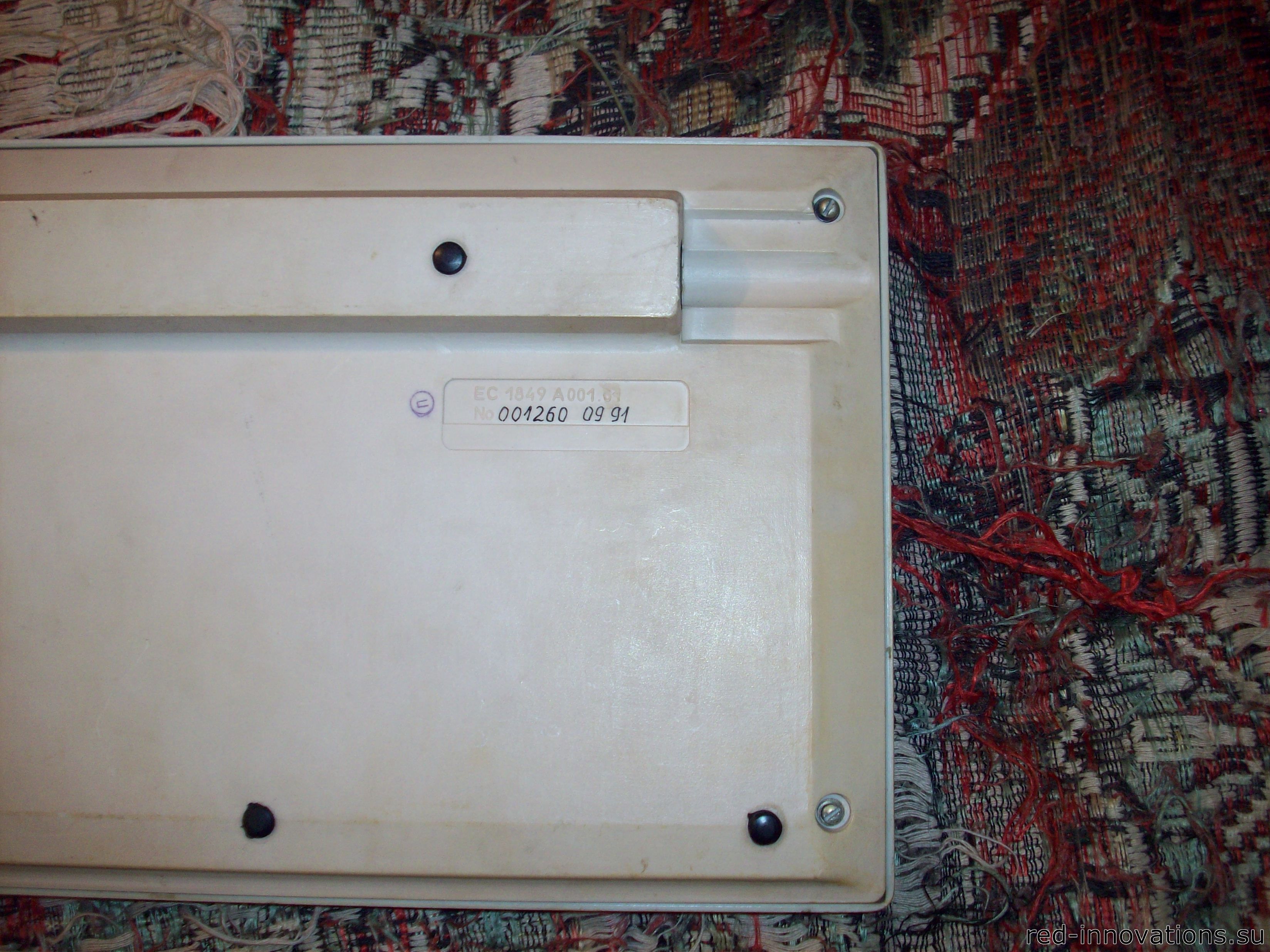

Надпись на клавиатуре

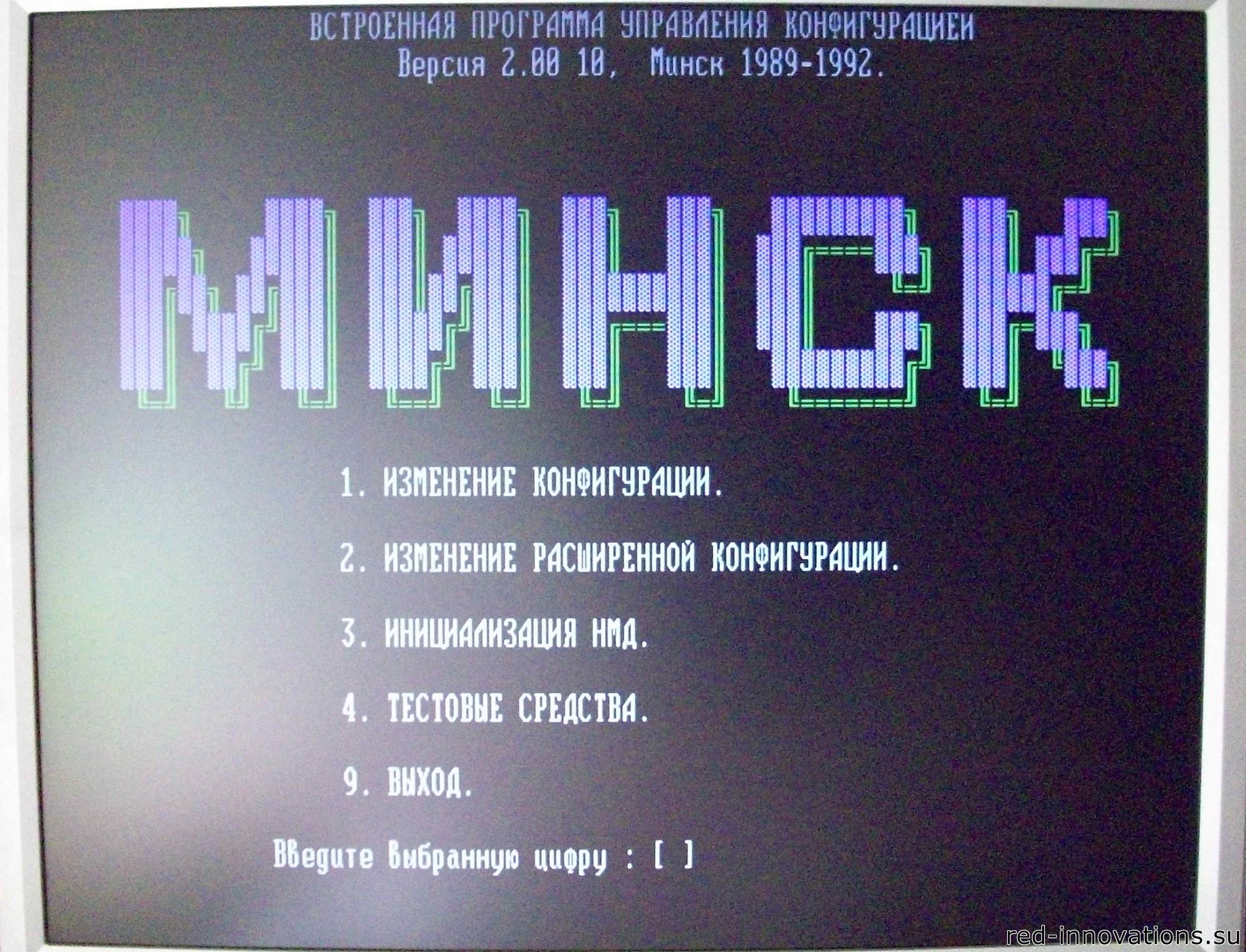

Начальное меню Биоса

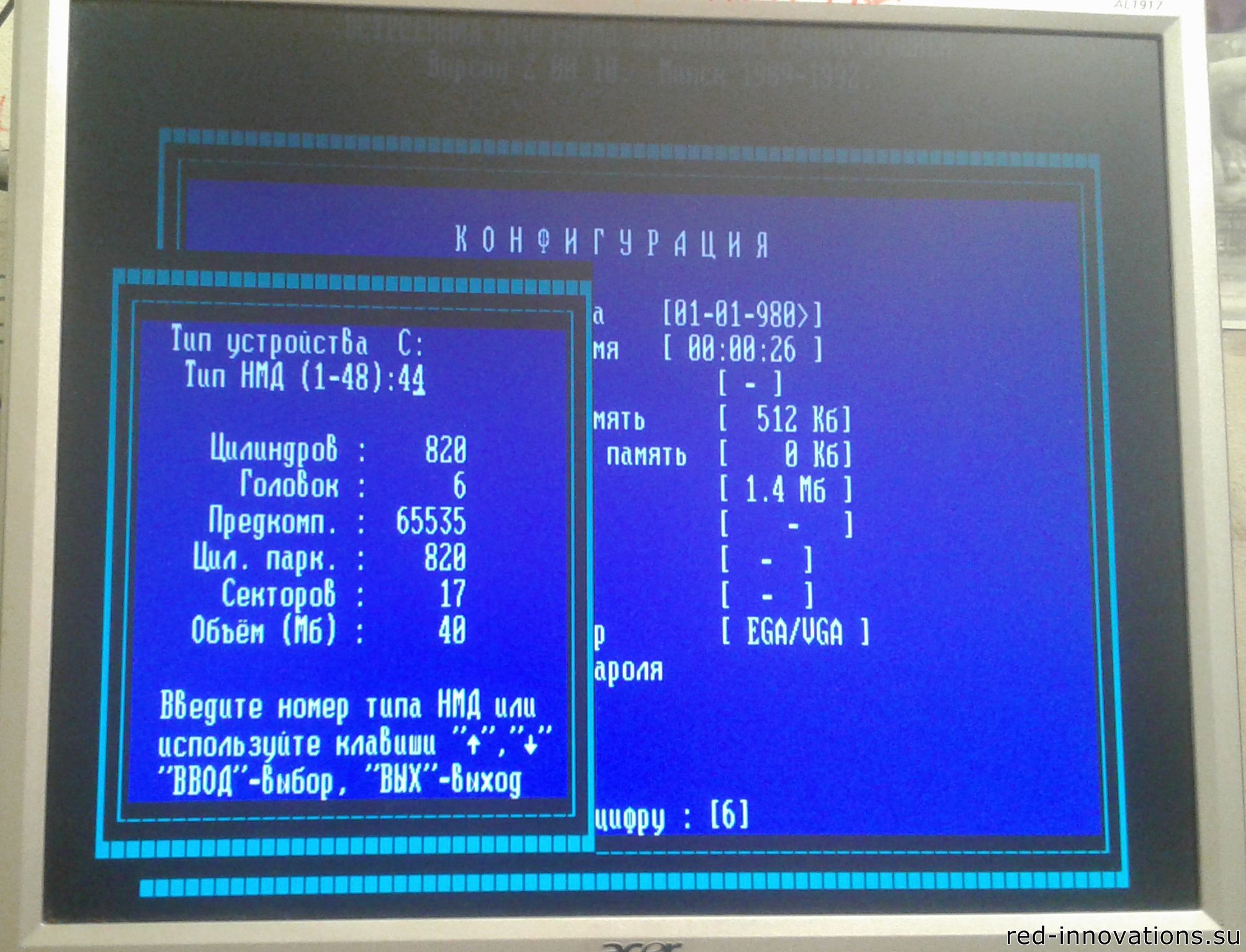

Биос, меню управления конфигурацией, выбор параметров жёсткого диска

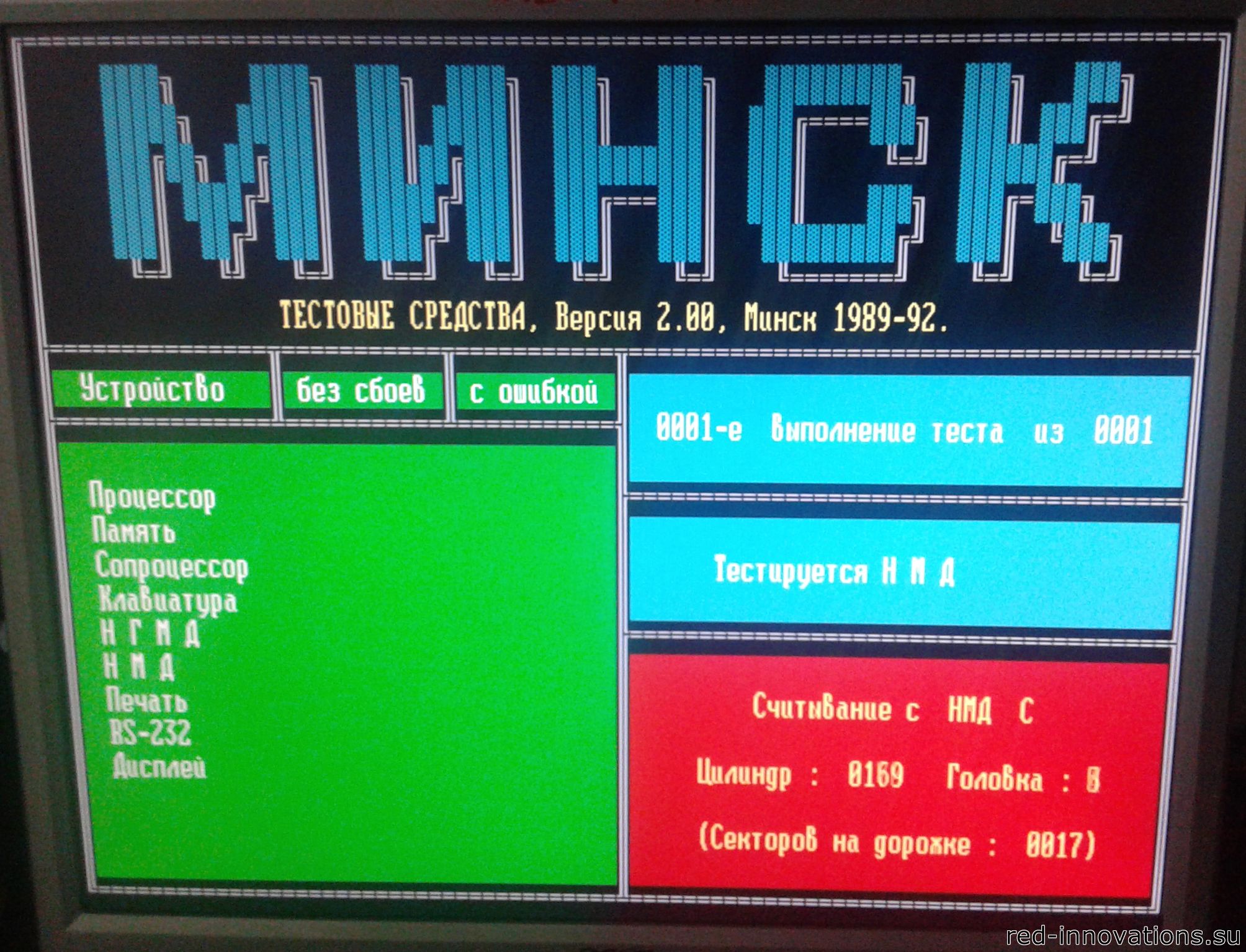

Встроенная в Биос программа тестирования аппаратной части, тестирование жёсткого диска

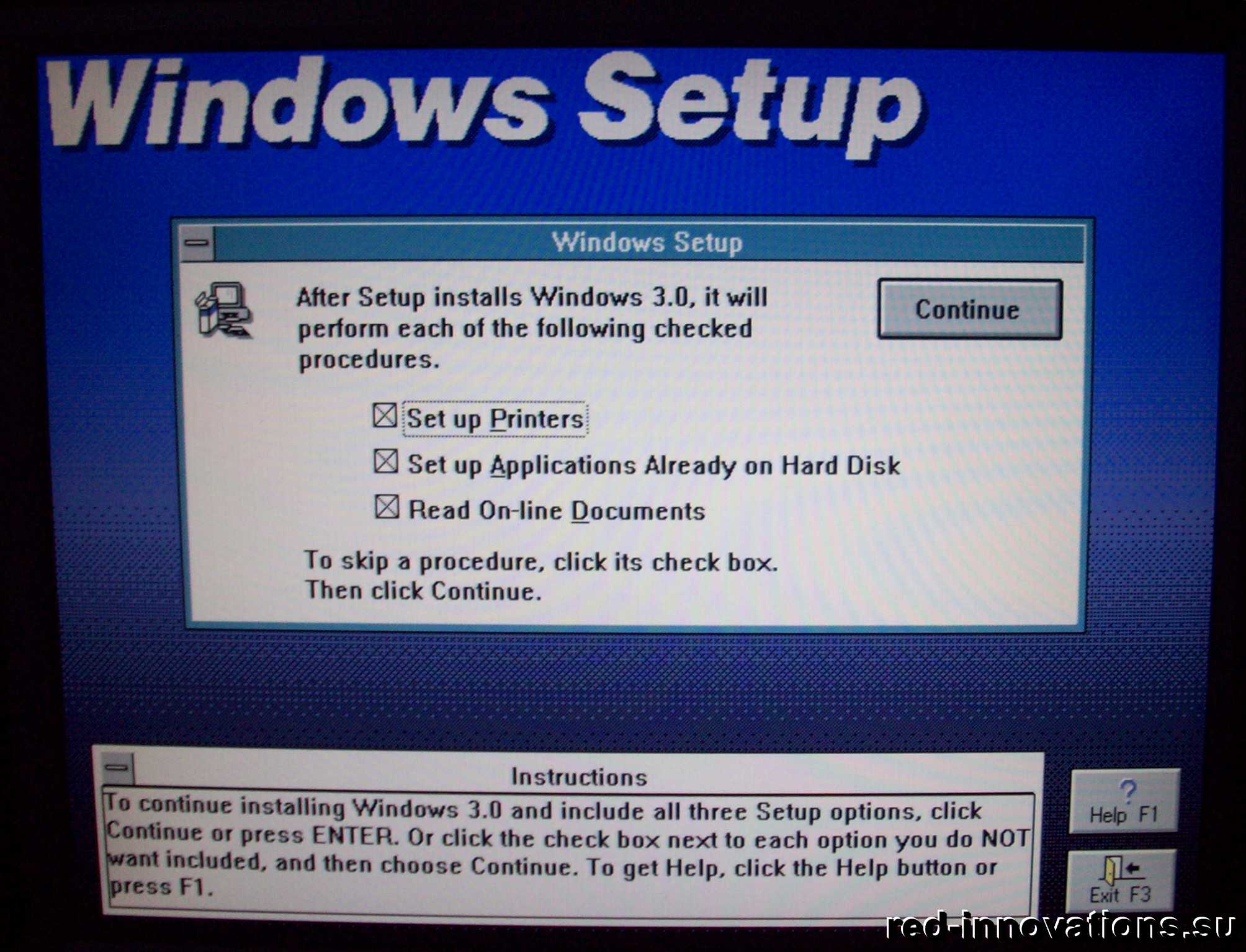

Установка операционной системы "Windows 3.0"

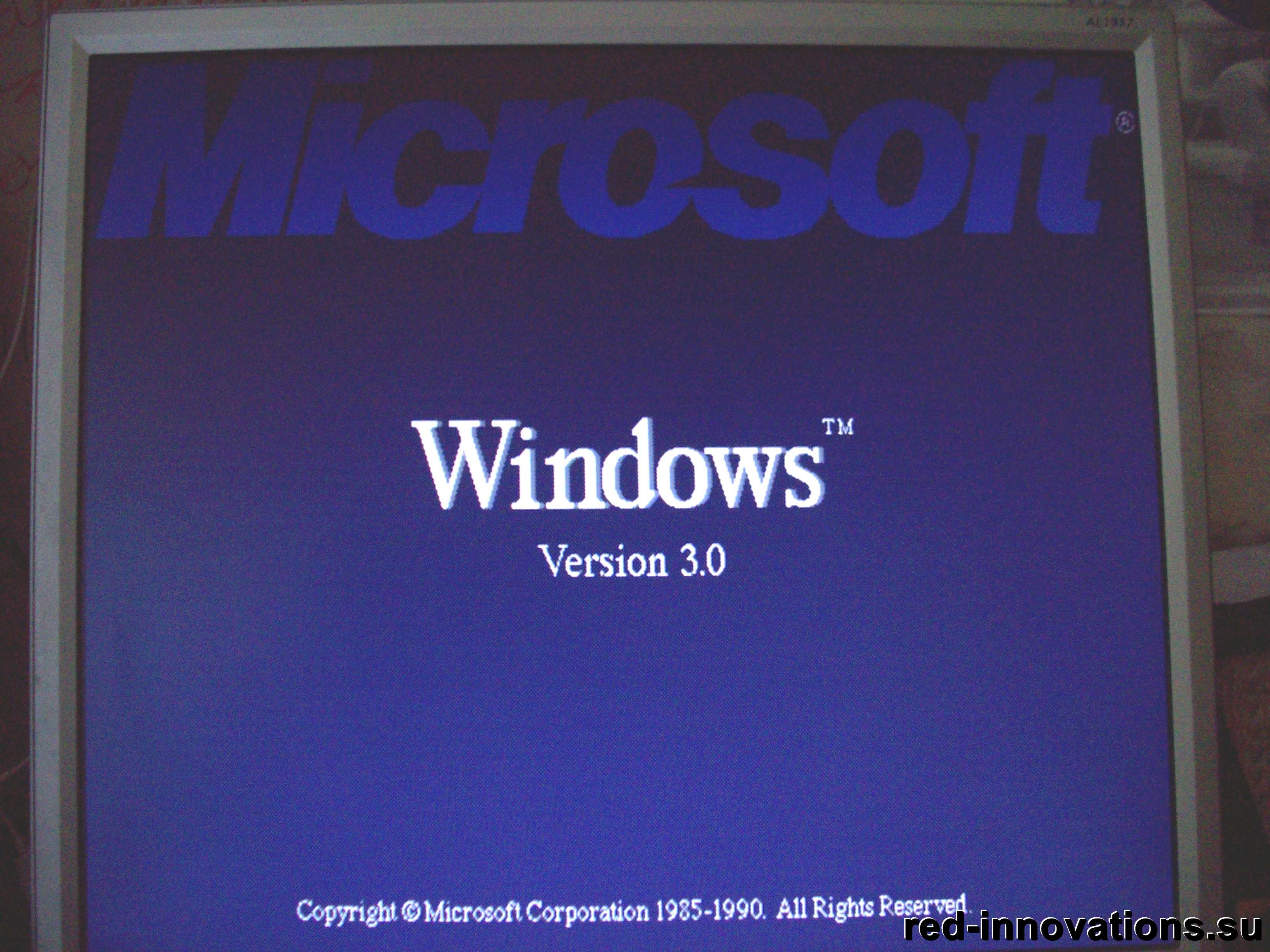

Экран загрузки "Windows 3.0"

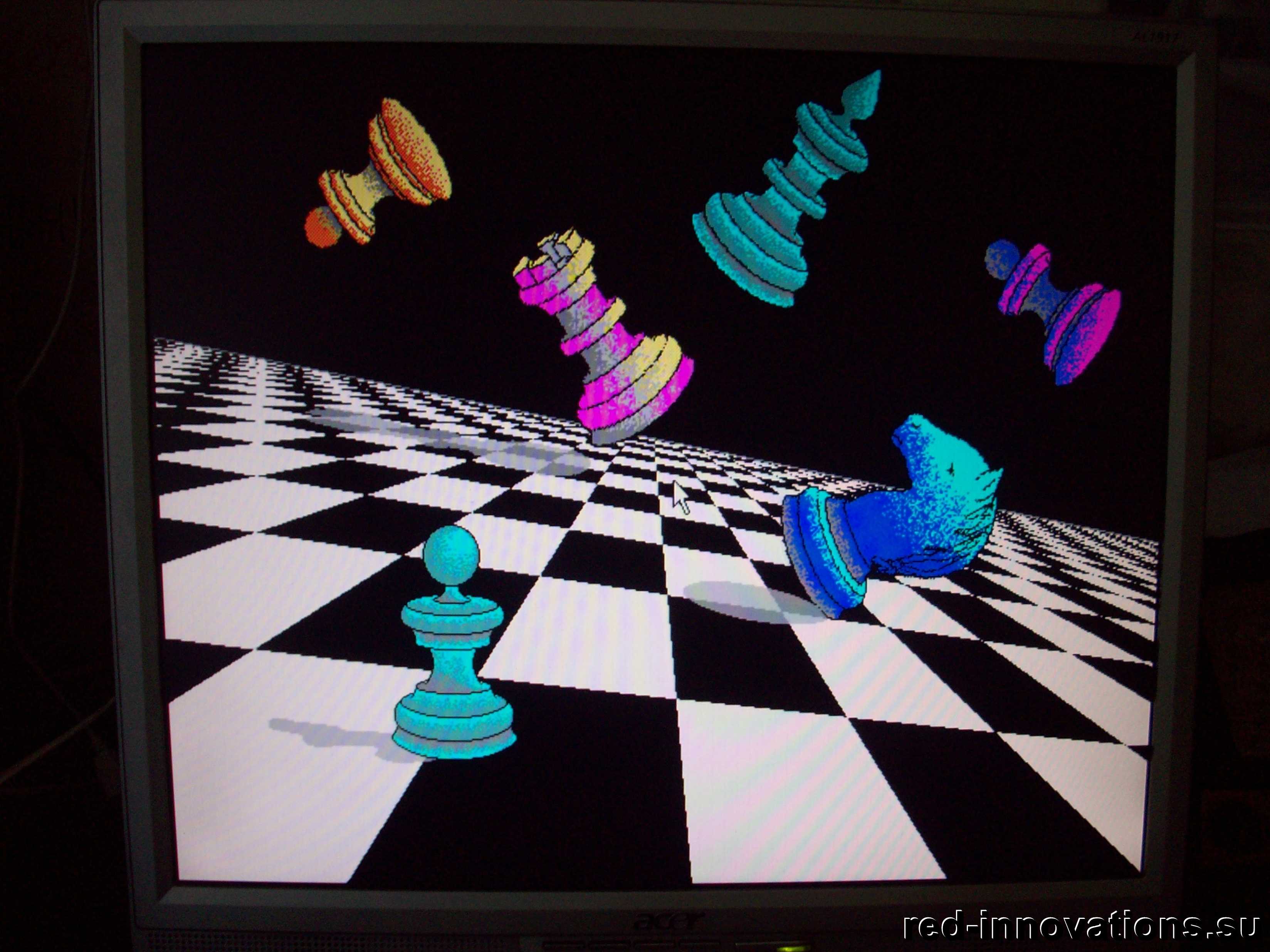

Пример графики

Рекламный плакат (фото с форума zx-pk.ru)
