Стереофоническая магниторадиола (музыкальный центр) "Сириус РЭМ-228С"

Н
А
В
Е
Р
Х

Магниторадиола выпускалась Ижевским радиозаводом с 1990-ого года. Весьма прогрессивная на тот момент модель, объединявшая в одном устройстве 2-ухскоростной электропроигрыватель с электронным управлением, магнитофонную панель с электромеханическим управлением, всеволновый радиоприёмник с функциями точной настройки, автоматической подстройки частоты, бесшумной настройки, встроенной антенной, светодиодной стрелкой и индикацией стереосигнала, а также стереофонический усилитель мощности с 5-полосным эквалайзером и индикатором выходного сигнала. Существовала удешевлённая модификация "Сириус РЭМ-228-1", в которой всеволновый радиоприёмник был заменён УКВ-тюнером с 4-ми фиксированными настройками. Массовый выпуск магниторадиолы был налажен уже после развала СССР, что сказалось на качестве аппаратов: шасси и корпус штамповались из непрочного пластика, краска легко смывалась обычной мыльной водой, электролитические конденсаторы высыхали за несколько лет.

Принадлежащий нашему музею "Сириус" выпущен в 1992-ом году. Аппарат сильно пострадал от небрежной эксплуатации и неправильных условий хранения: утеряна крышка кассетного отсека, слезла краска с верхней части корпуса, внутри наблюдается коррозия. Несмотря на это, магниторадиола исправно функционирует. Передана в дар персоной, пожелавшей сохранить анонимность.

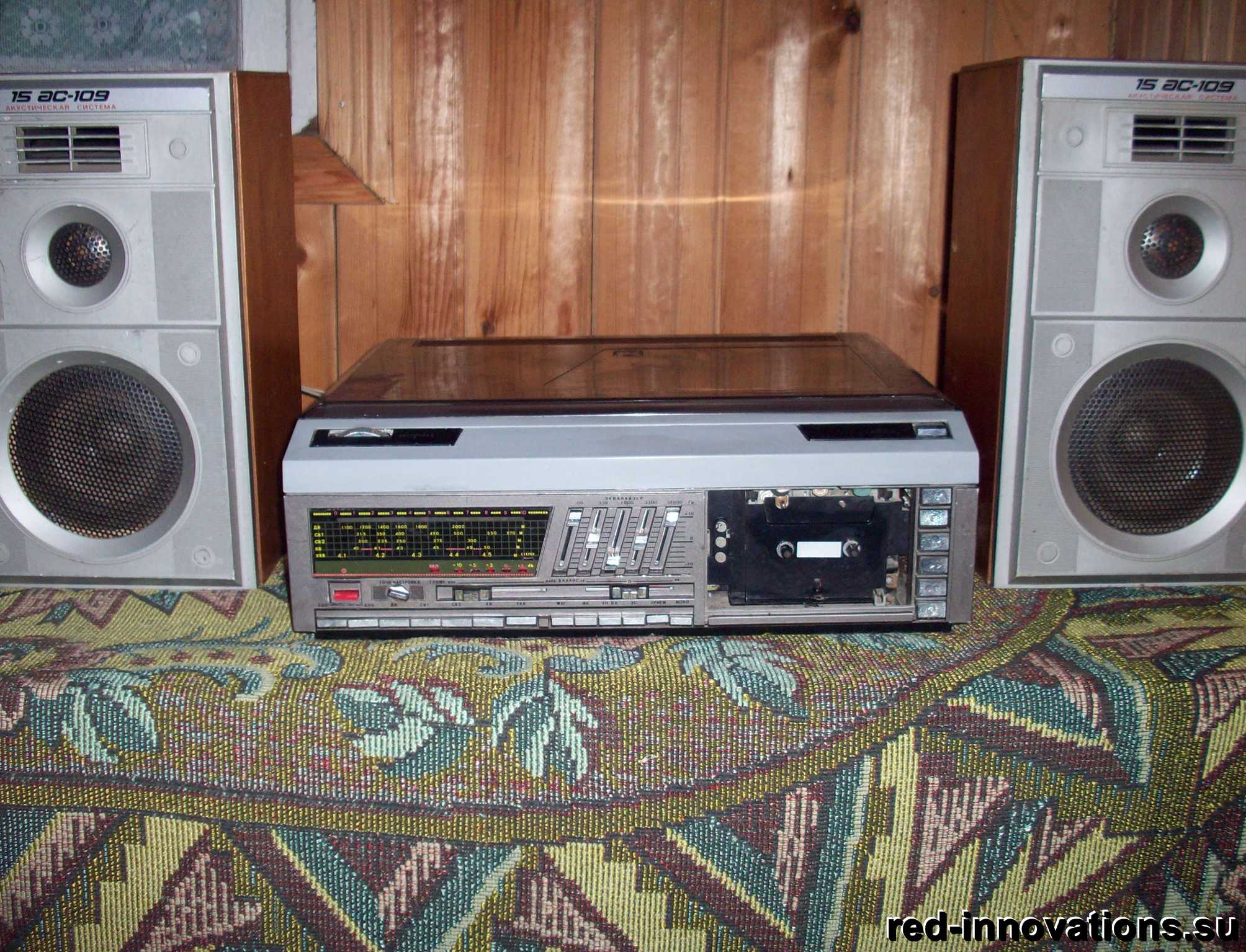

Вид спереди

Вид спереди (c открытой крышкой)

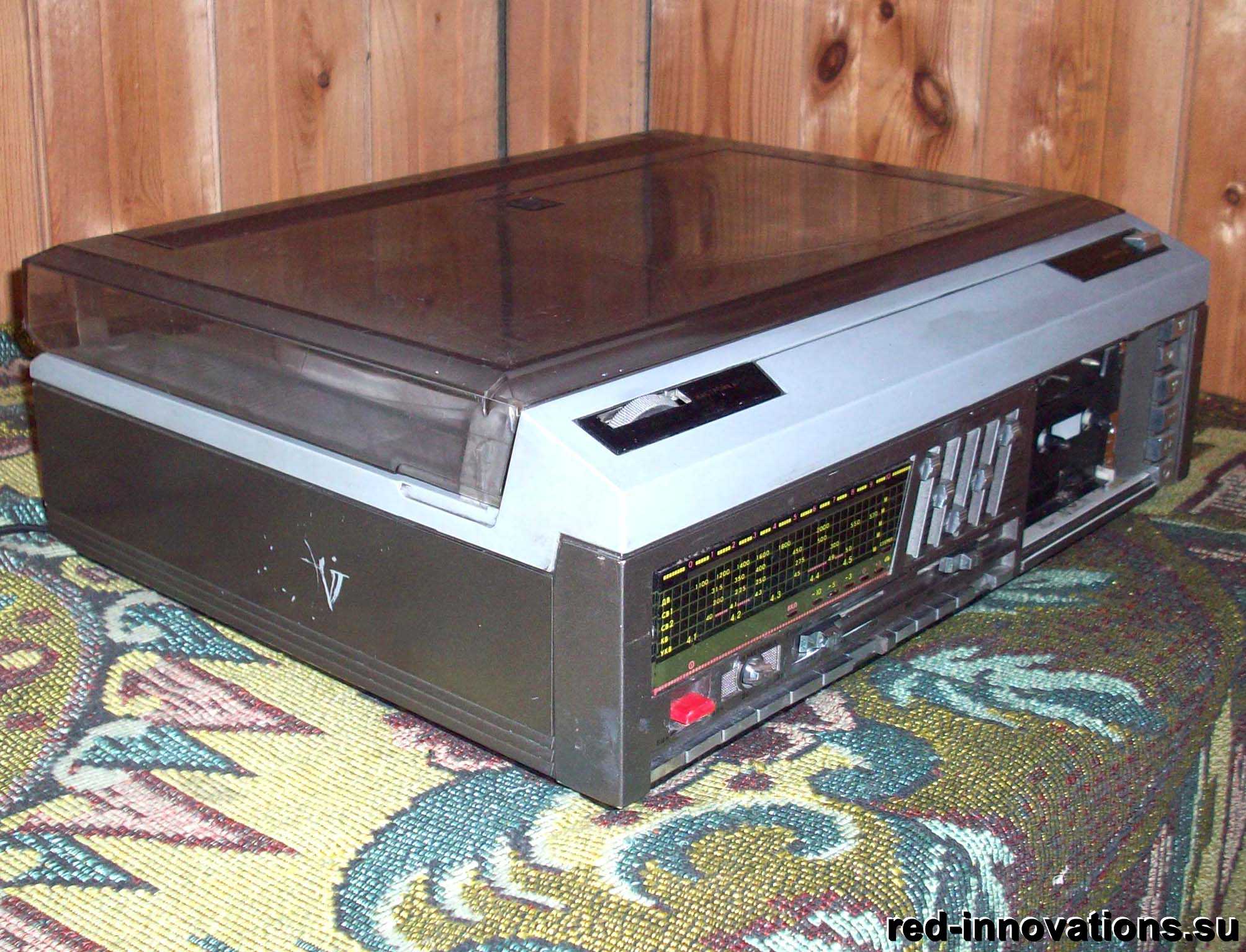

Вид слева

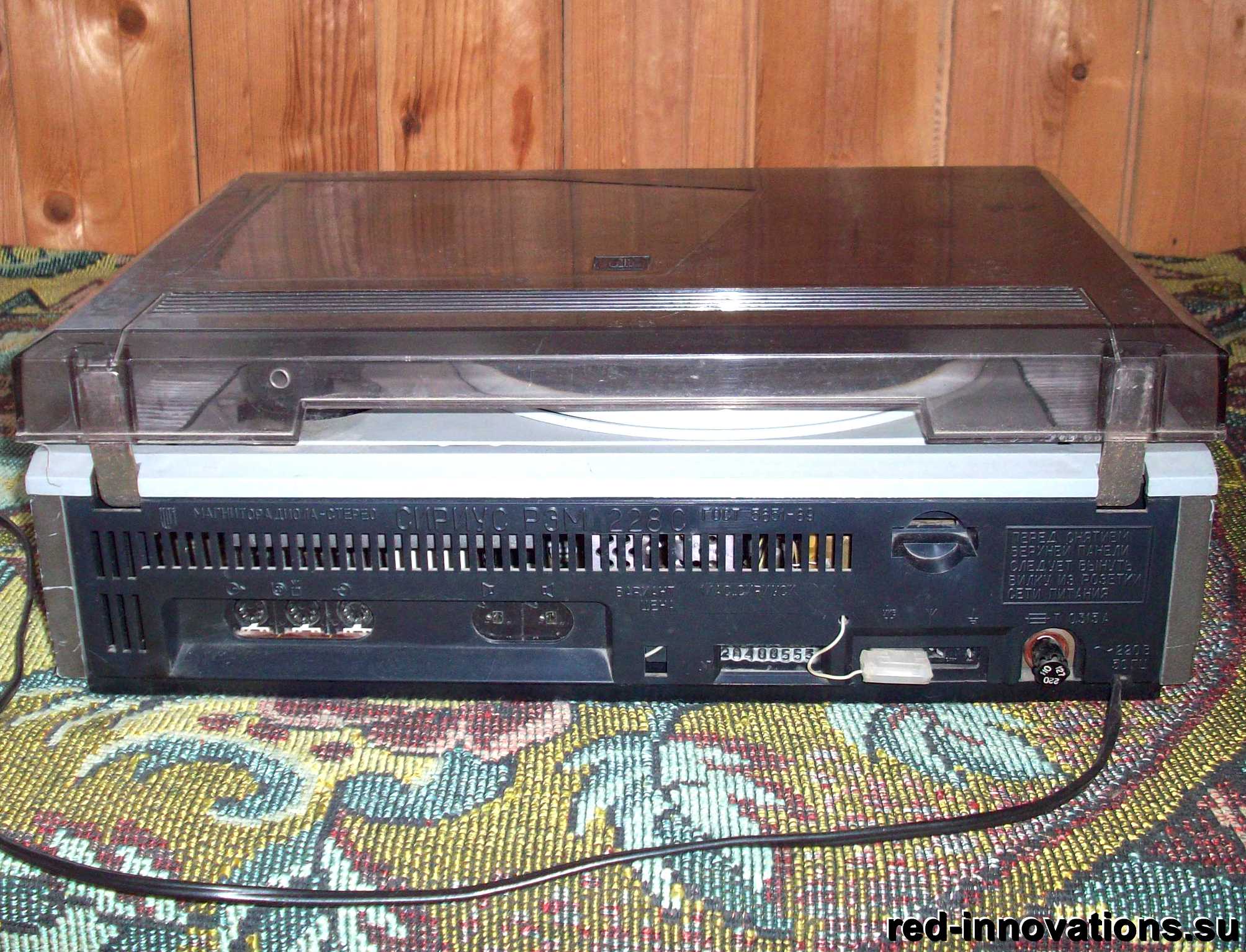

Вид сзади

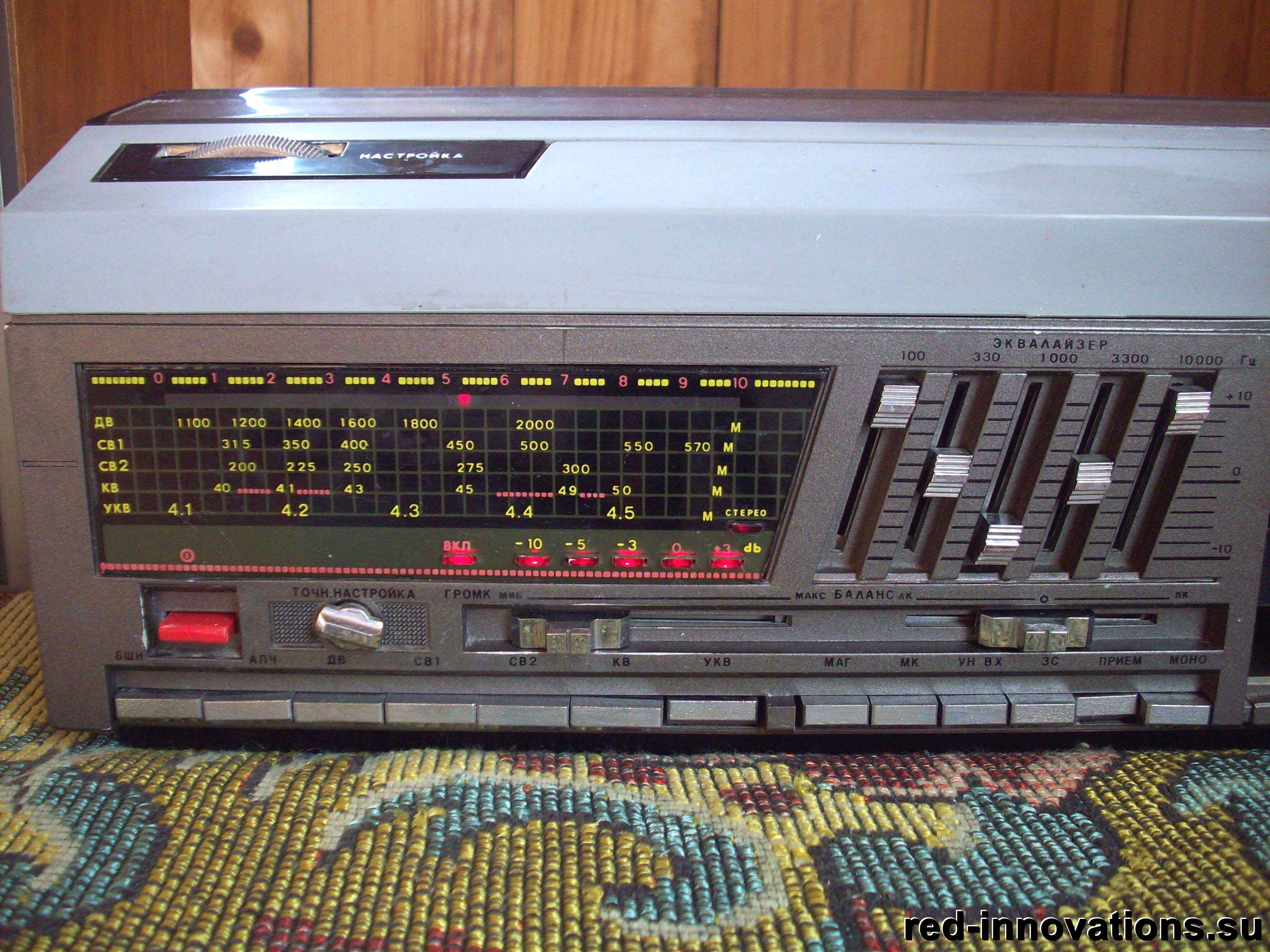

Передняя панель

Панель ЭПУ

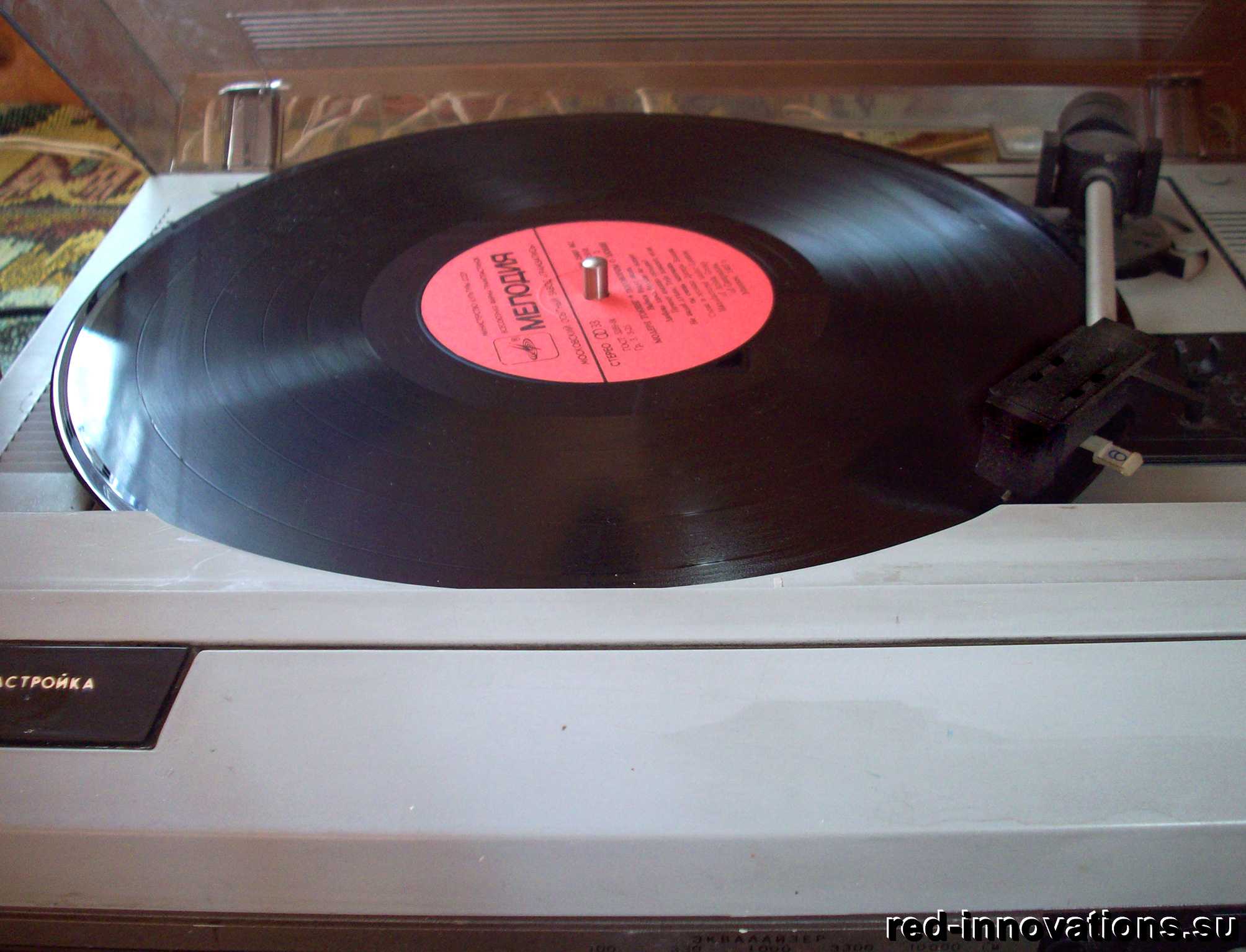

С установленной грампластинкой

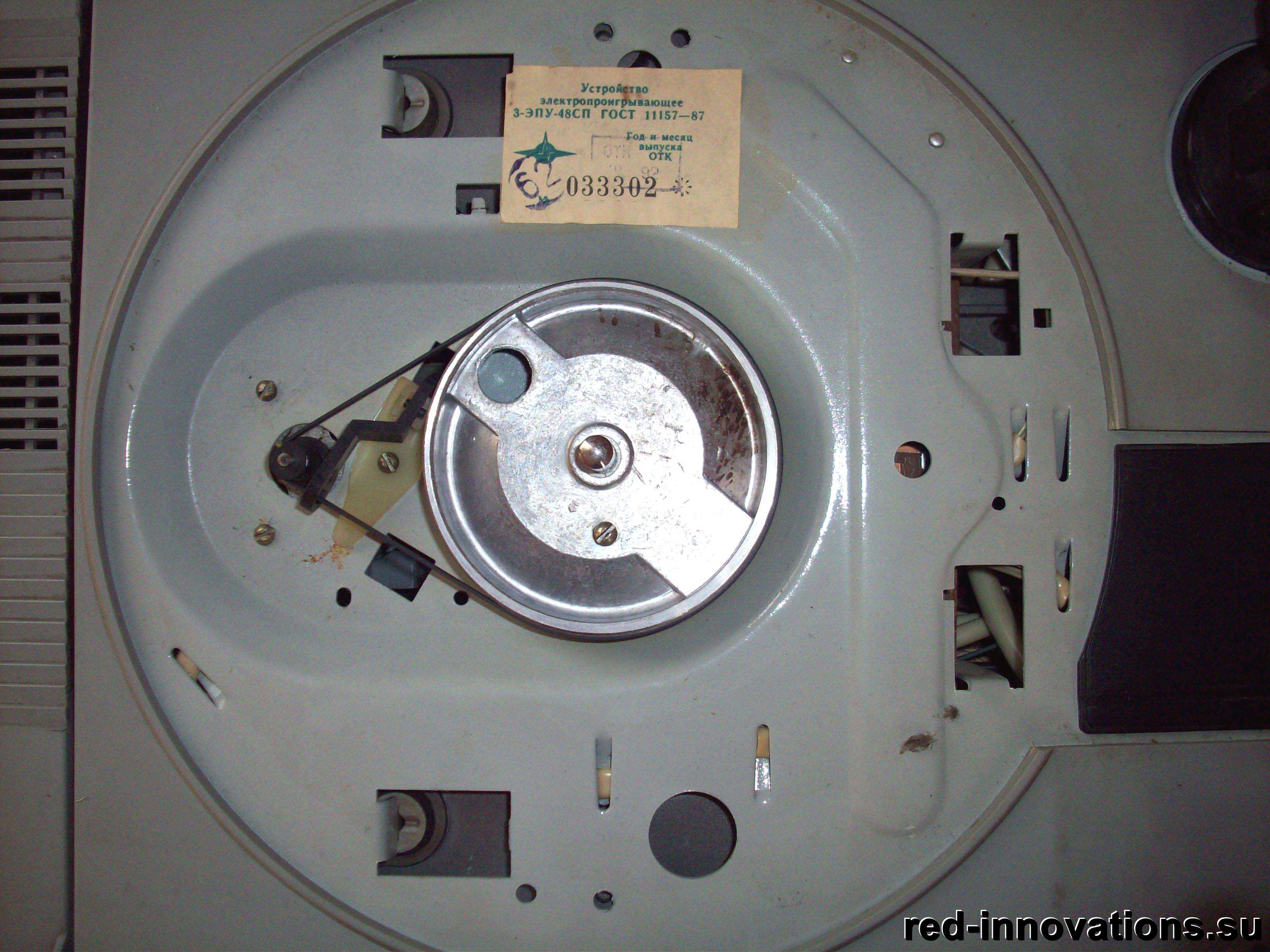

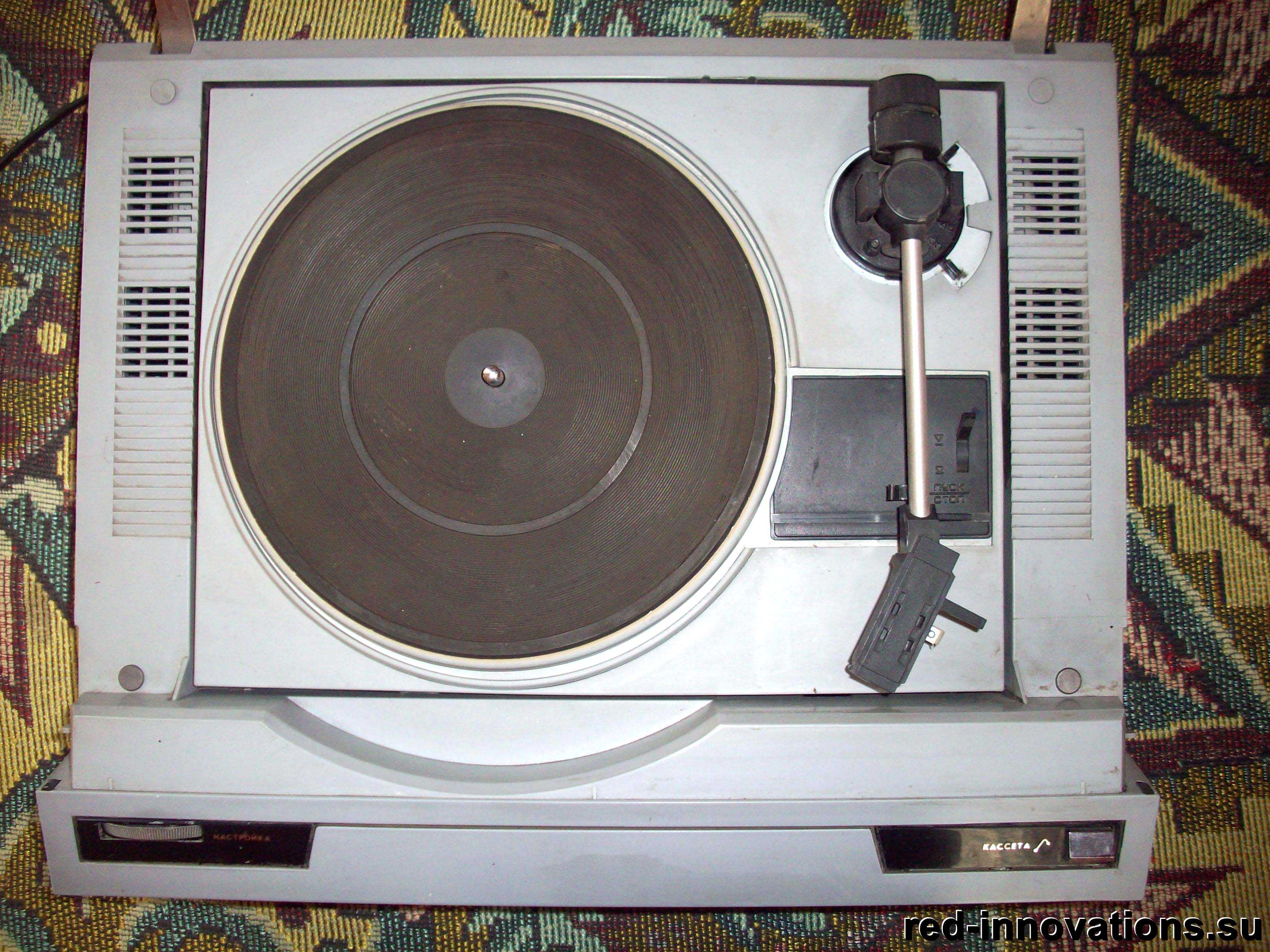

Со снятым диском

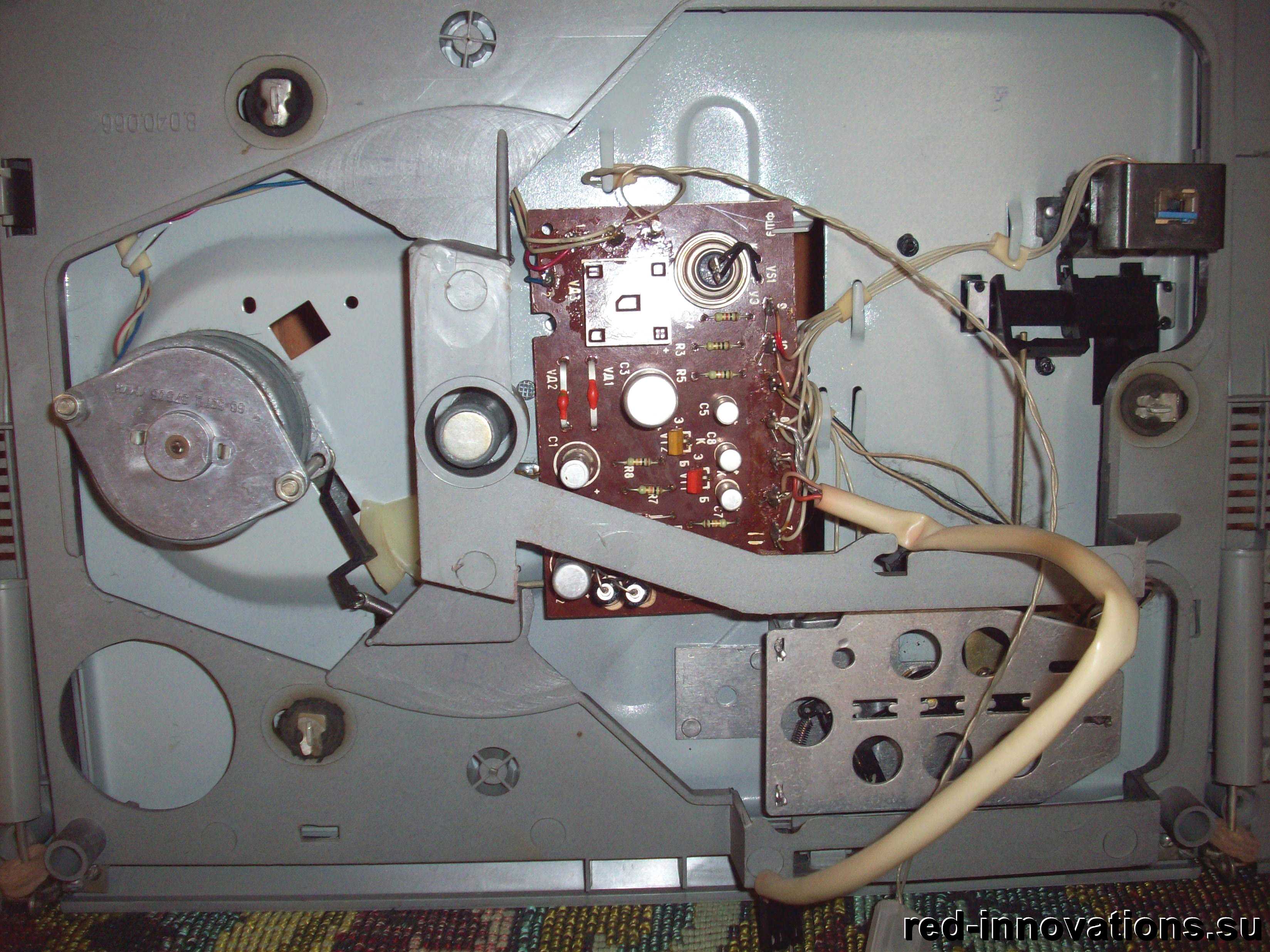

Устройство ЭПУ

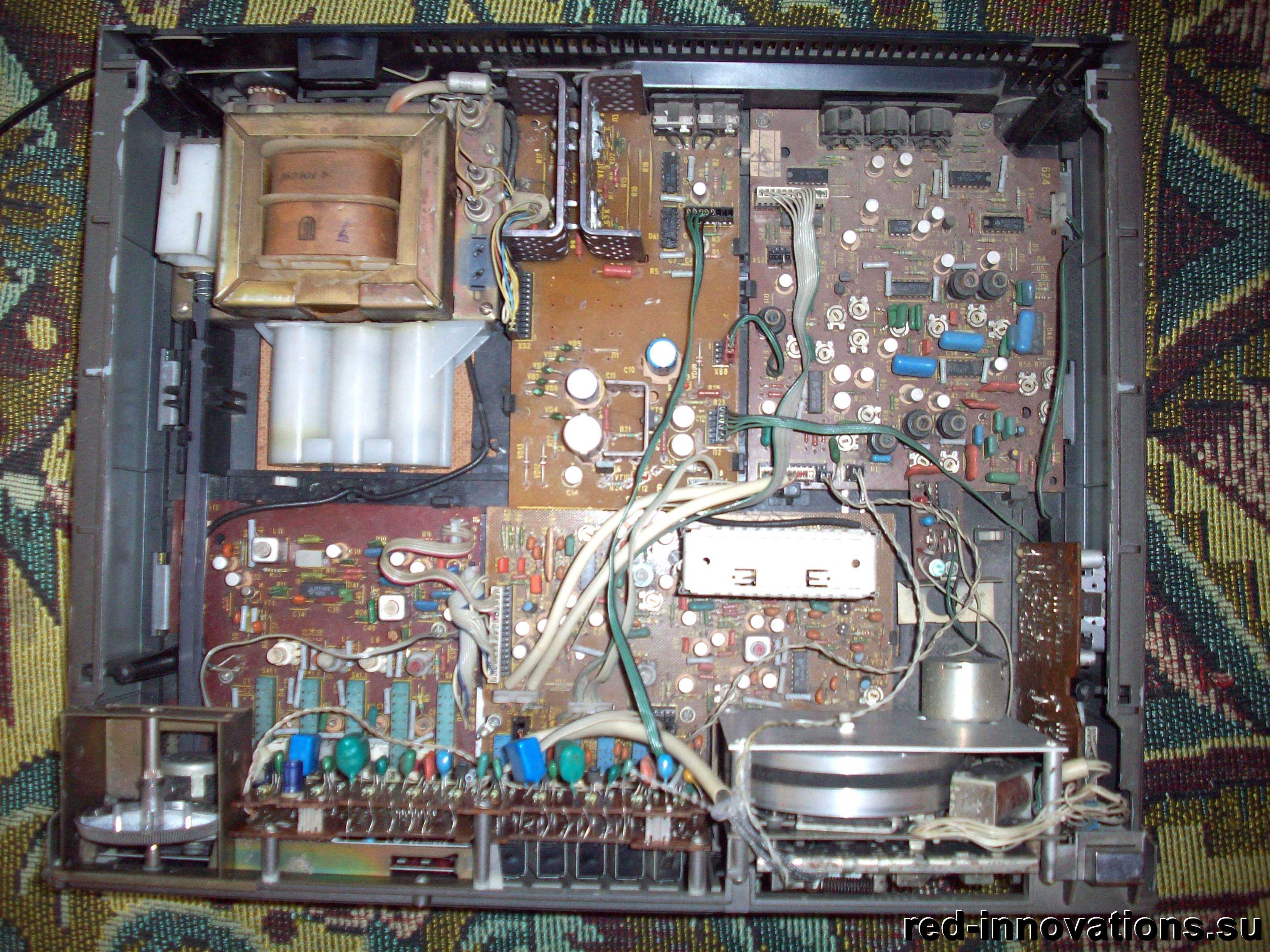

Внутреннее устройство аппарата

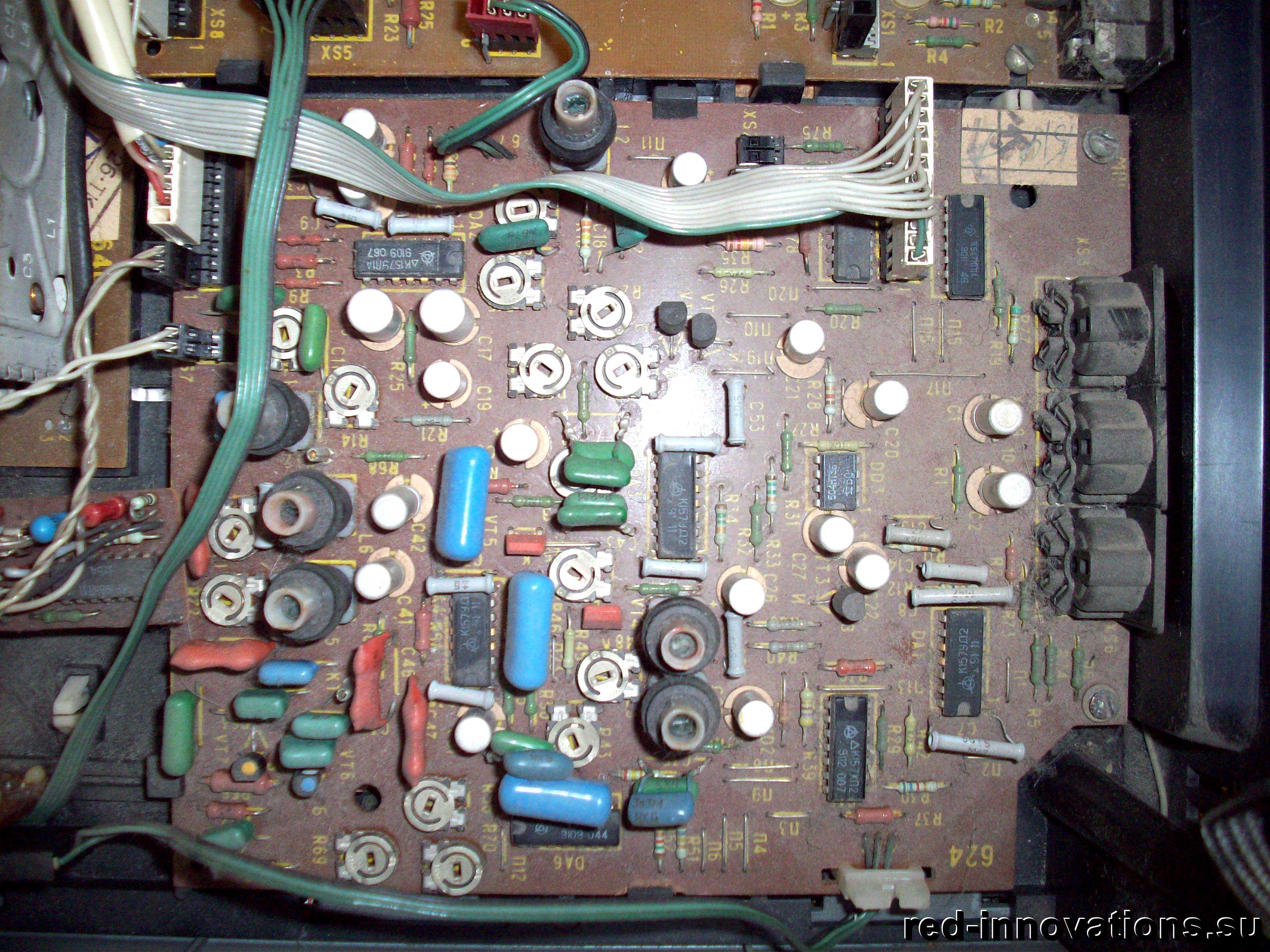

Блок предварительного усилителя

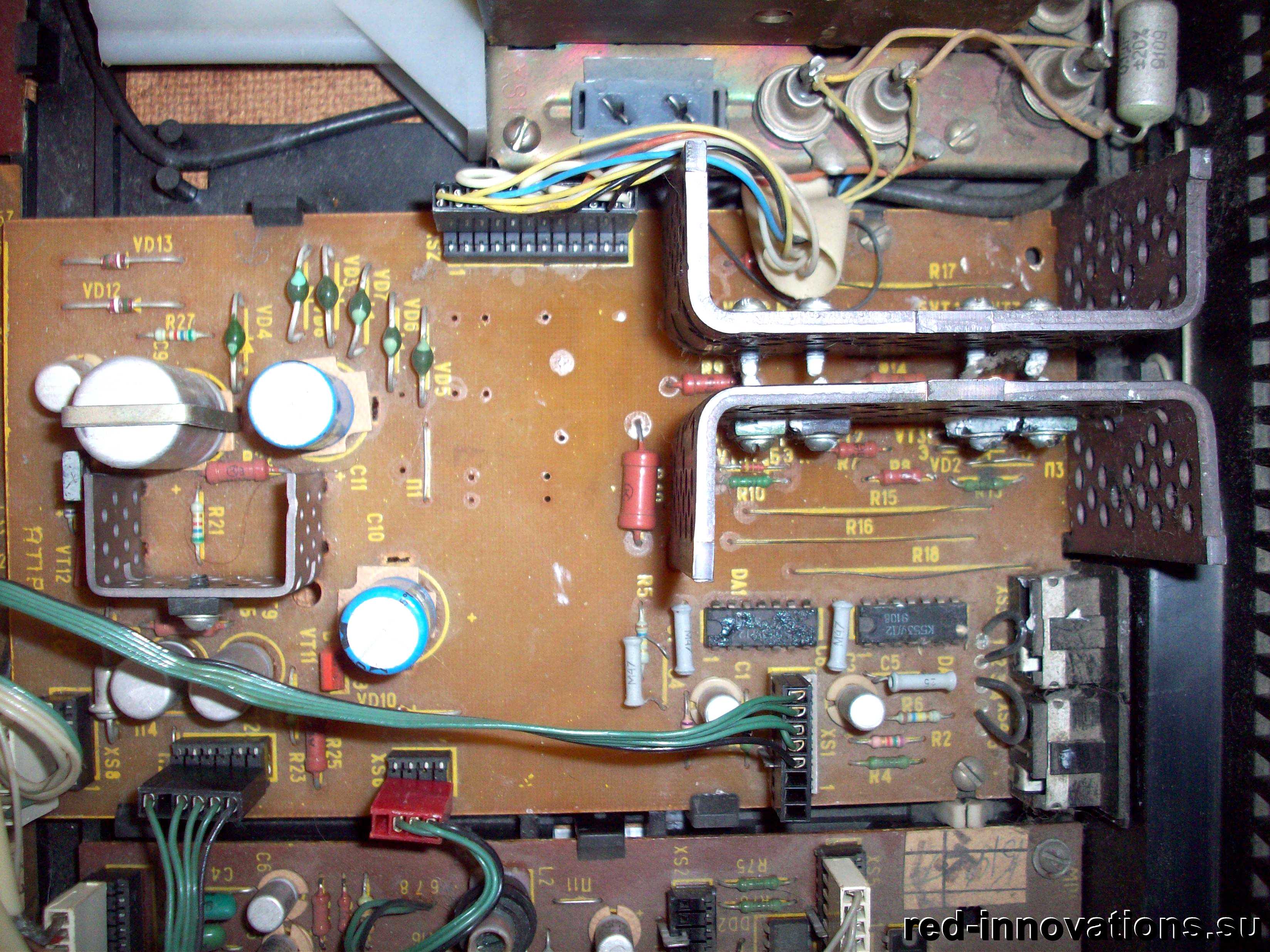

Блок оконечного усилителя

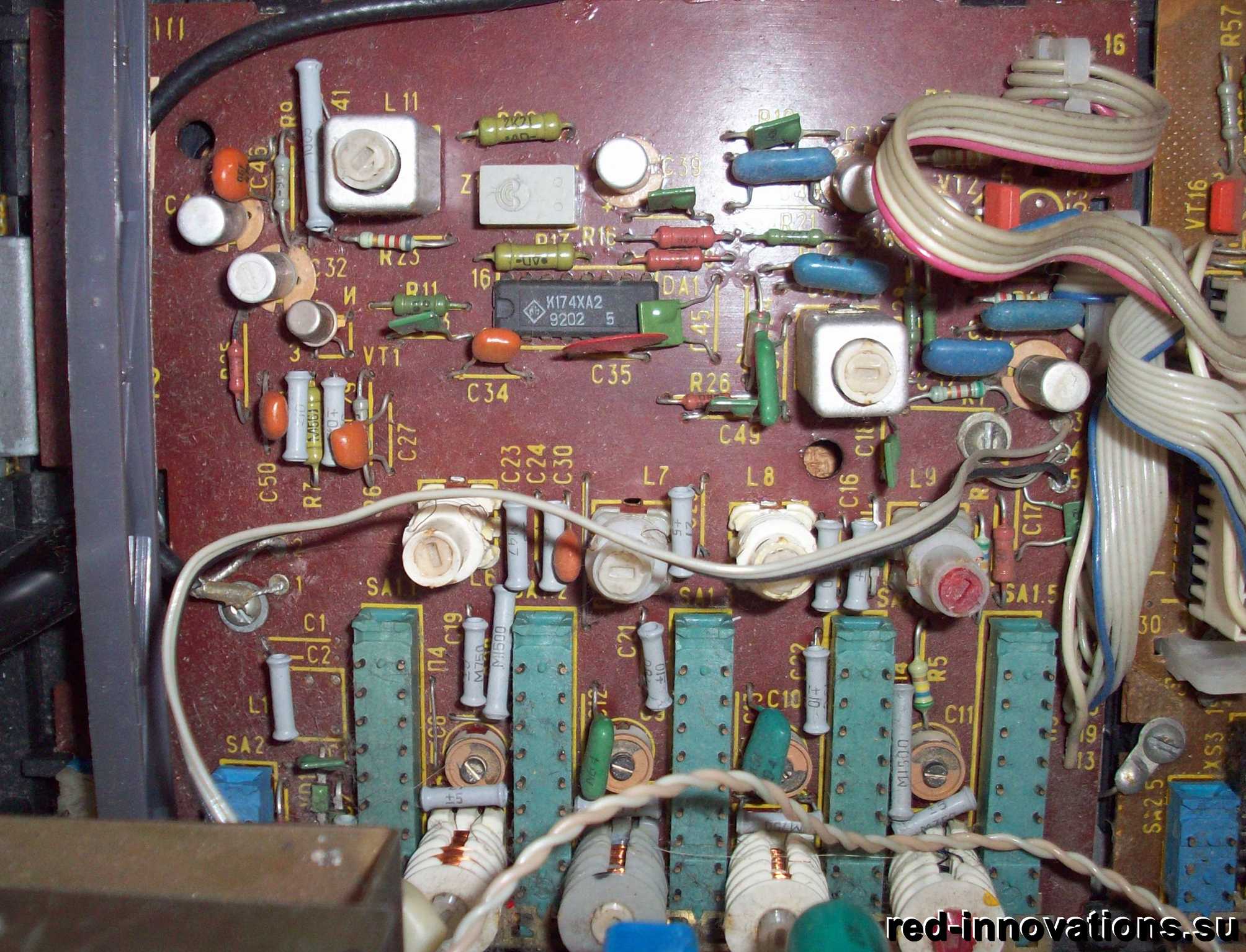

Блок УВЧ

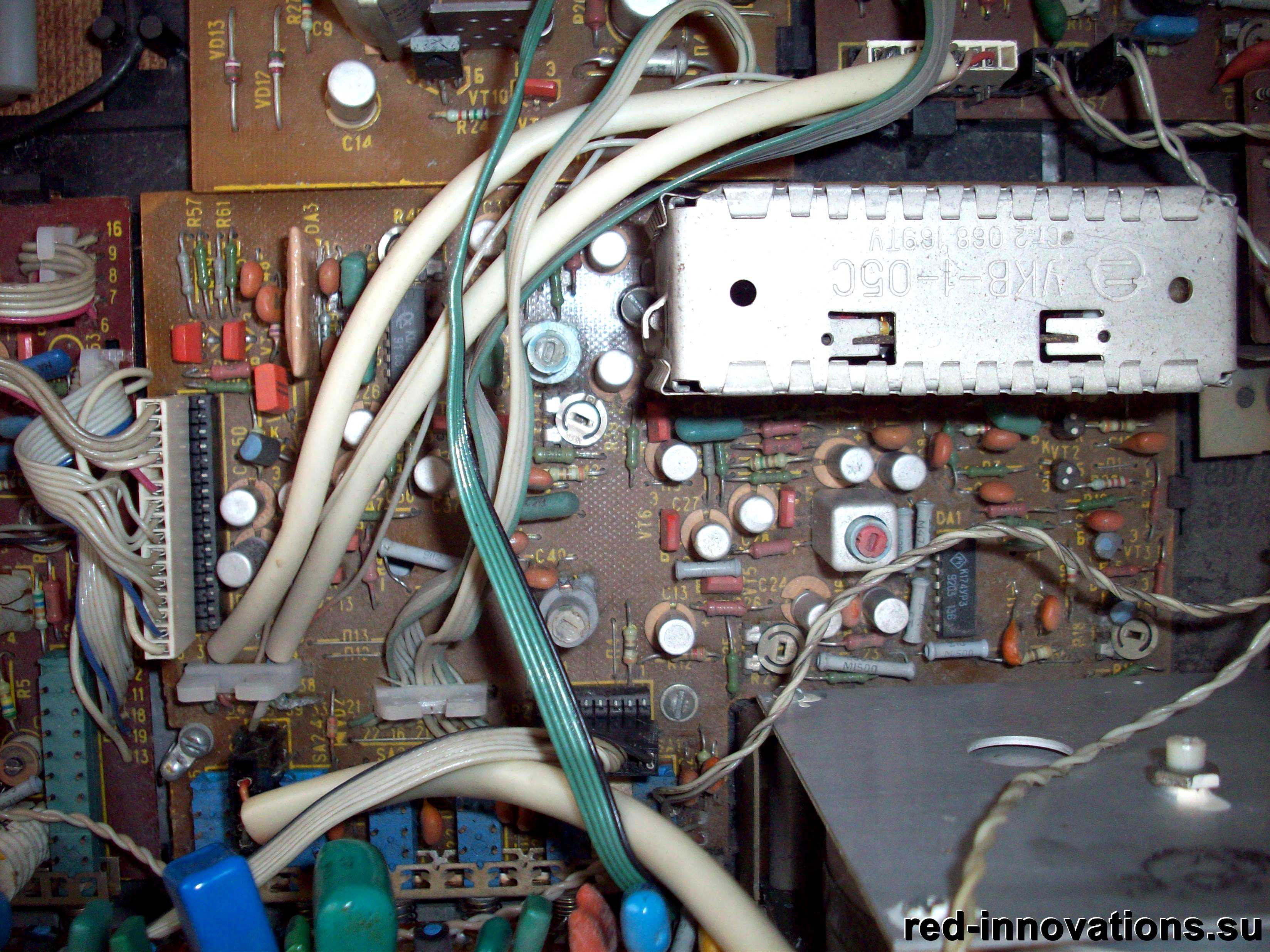

Блок тюнера

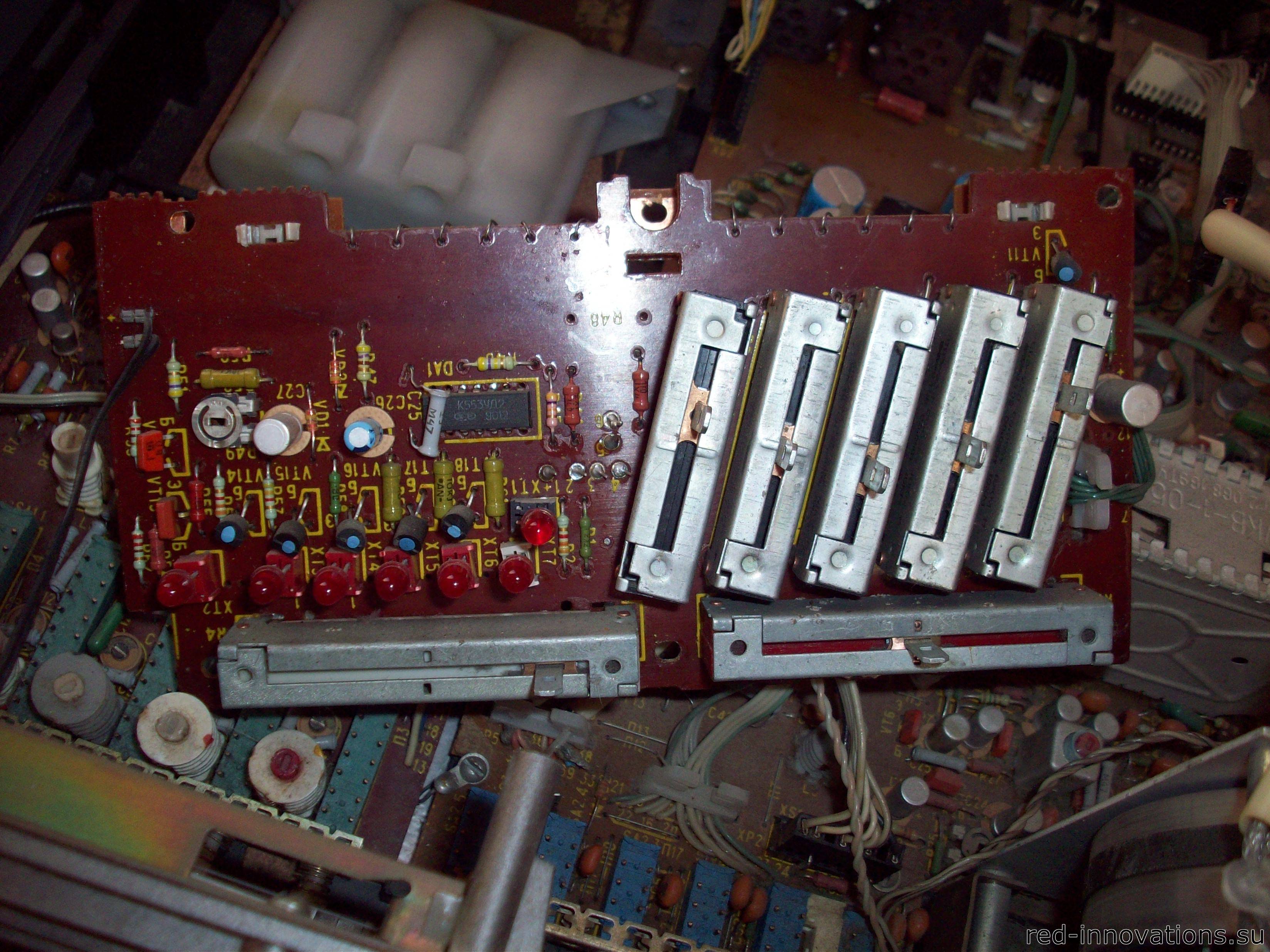

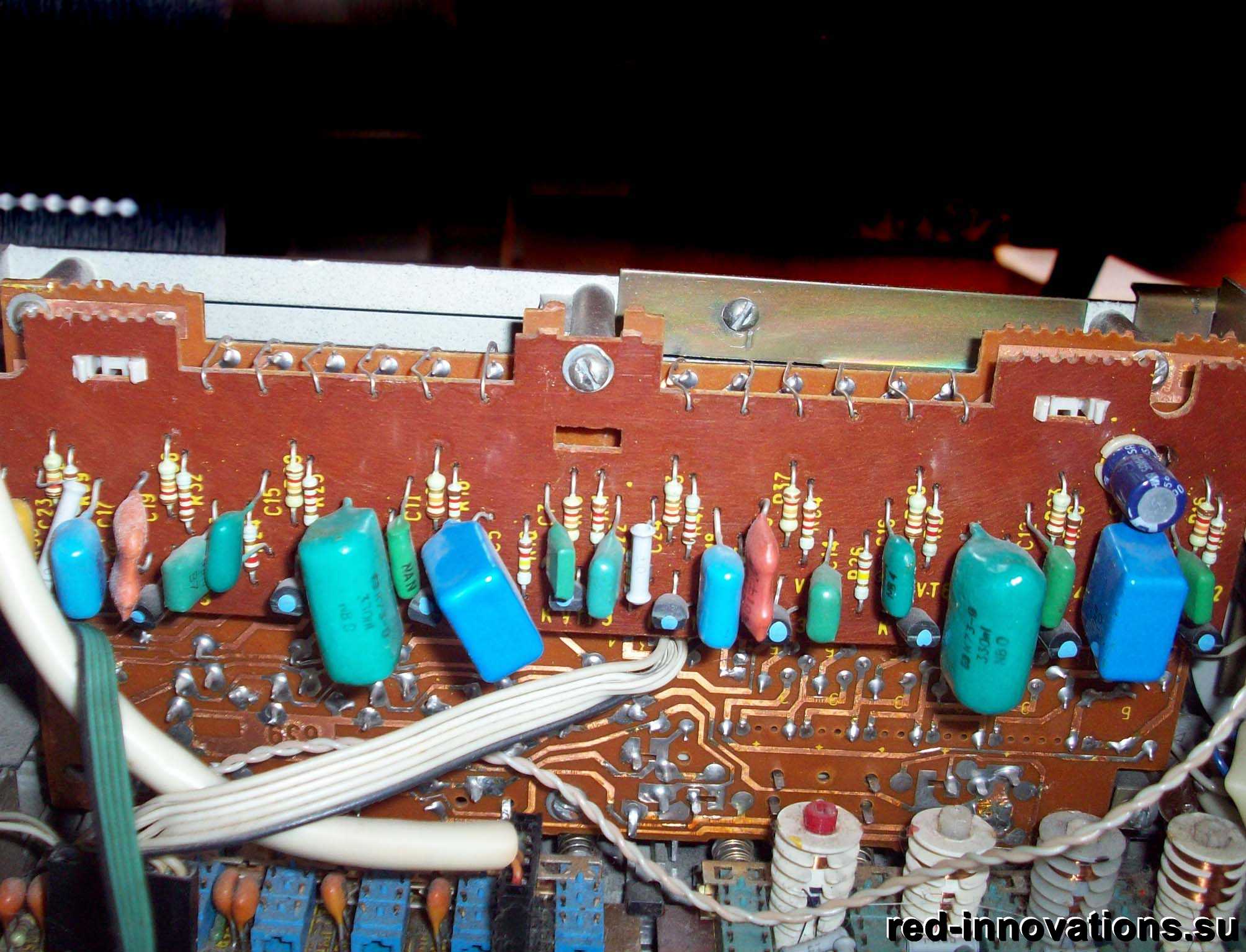

Блок эквалайзера

Блок индикации и регулировок

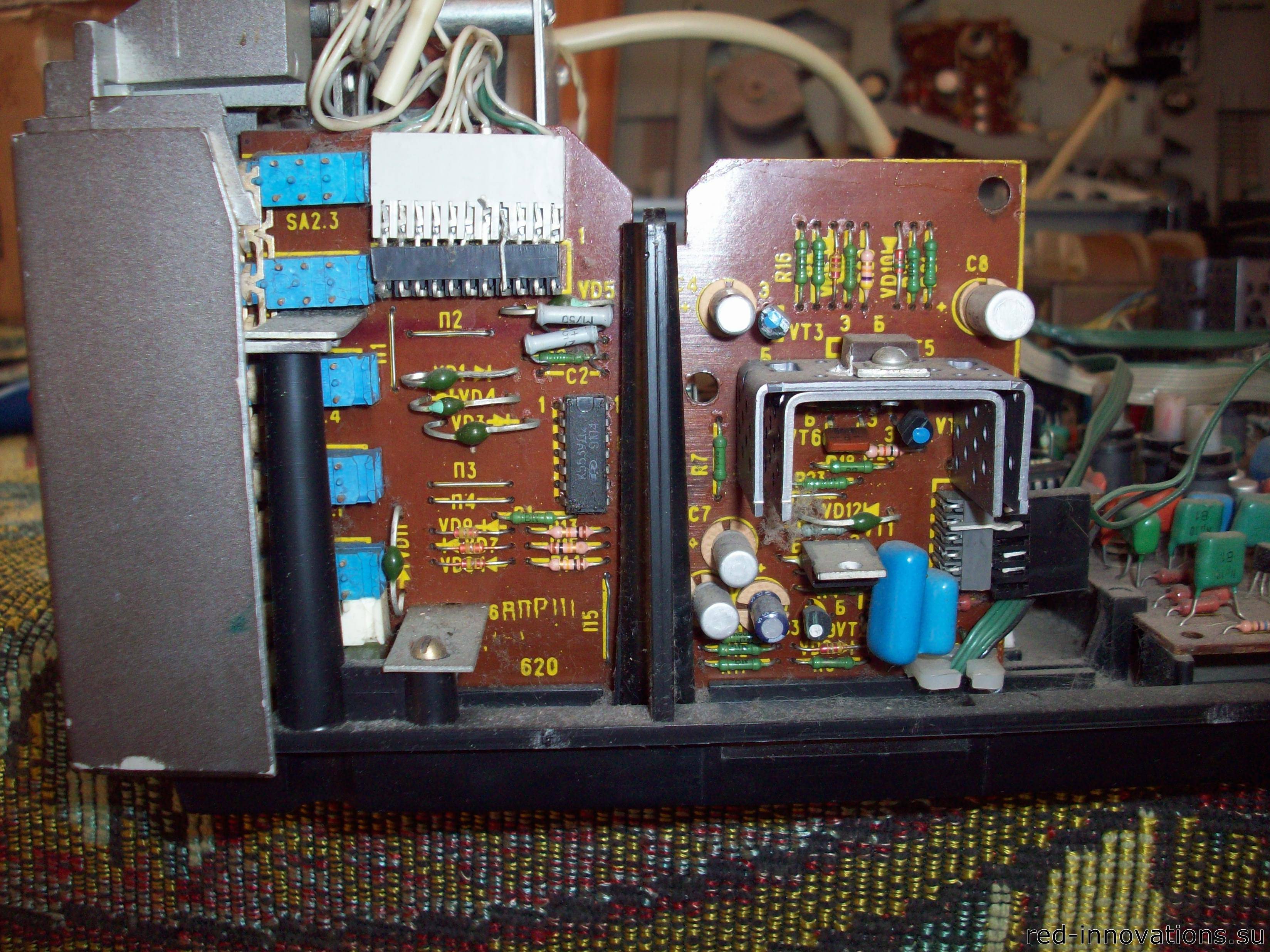

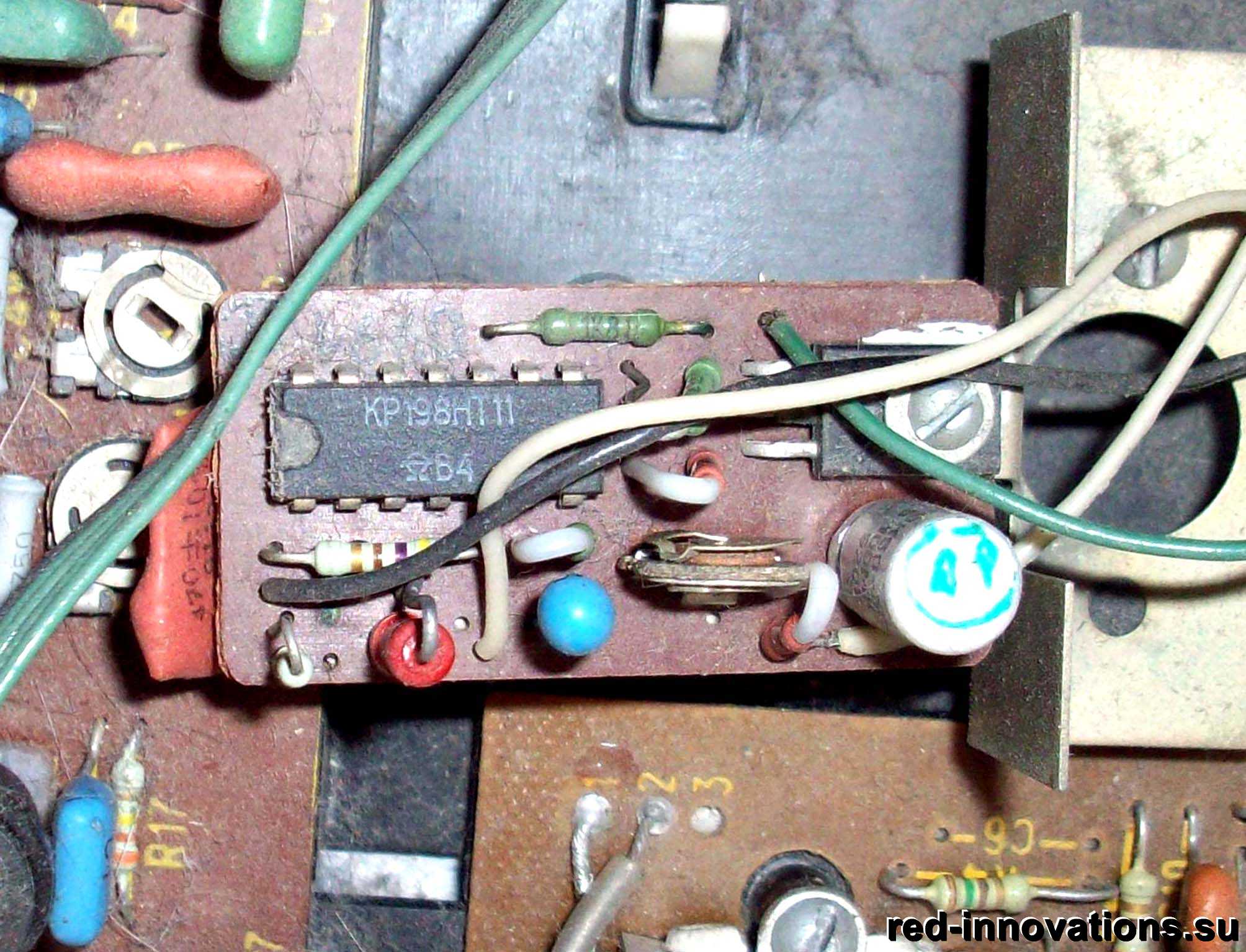

Стабилизатор двигателя ЛПМ

Блок управления ЛПМ

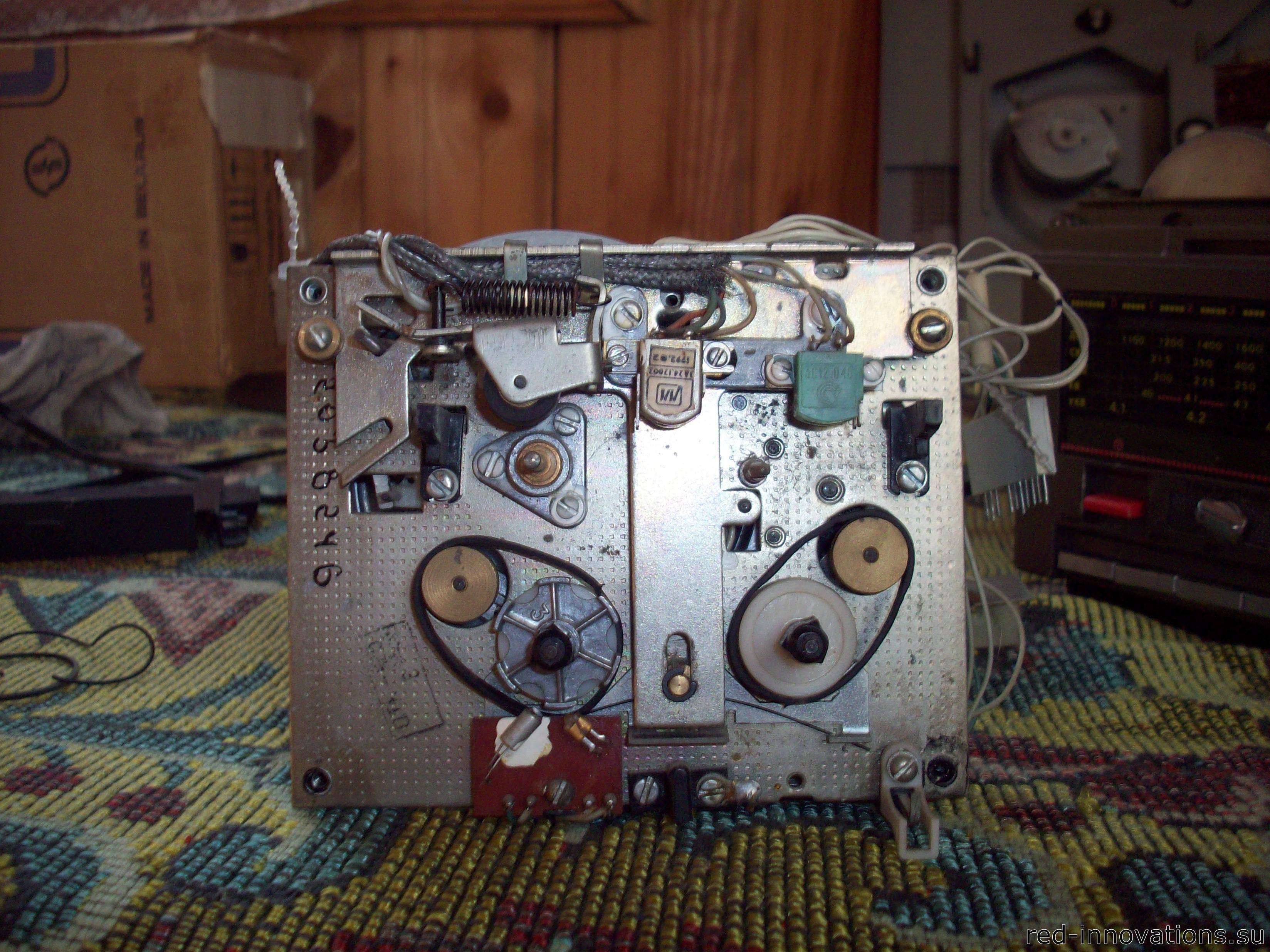

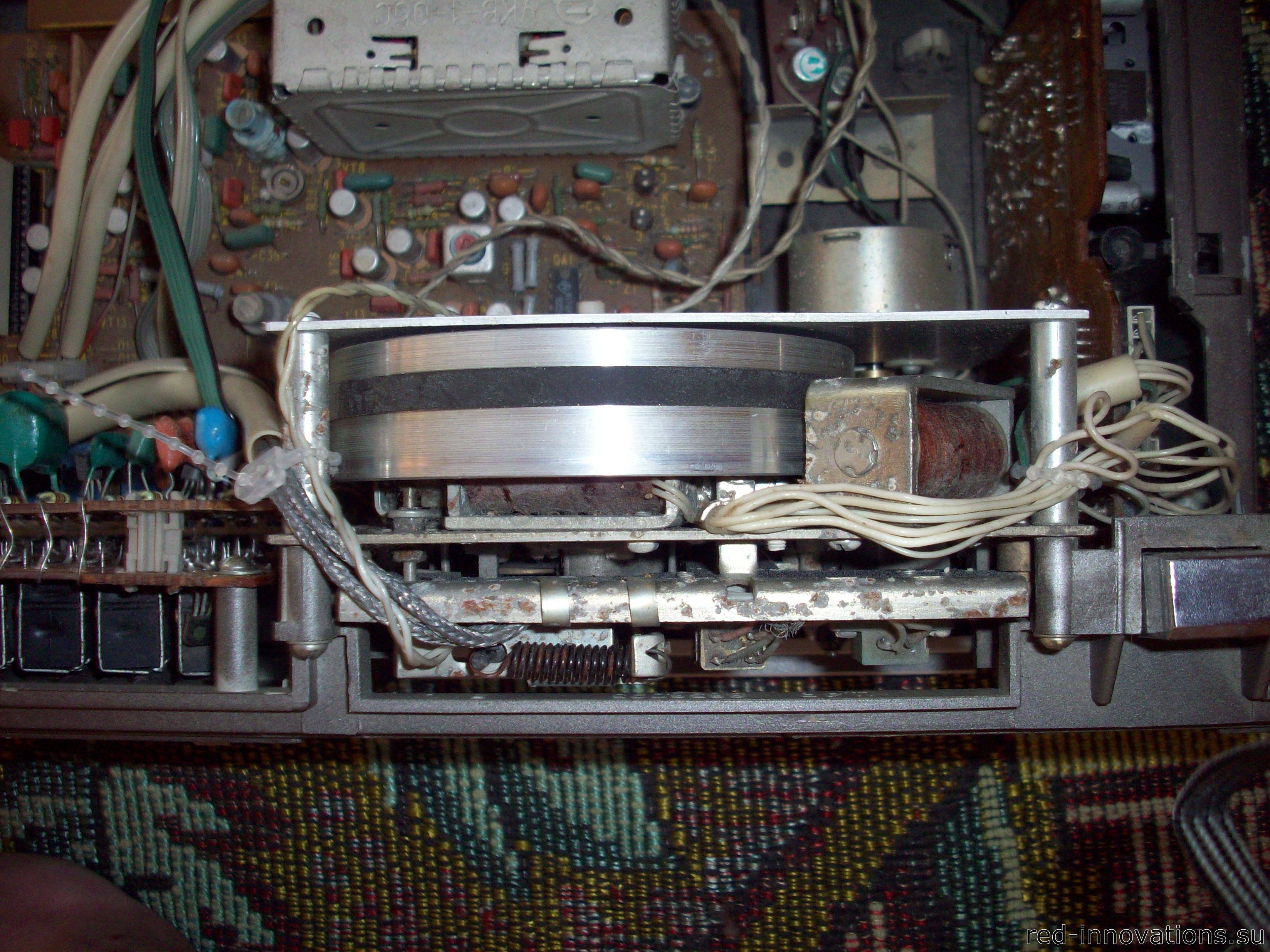

Лентопротяжный механизм (вид сверху)

Лентопротяжный механизм (вид со стороны кассетных узлов)

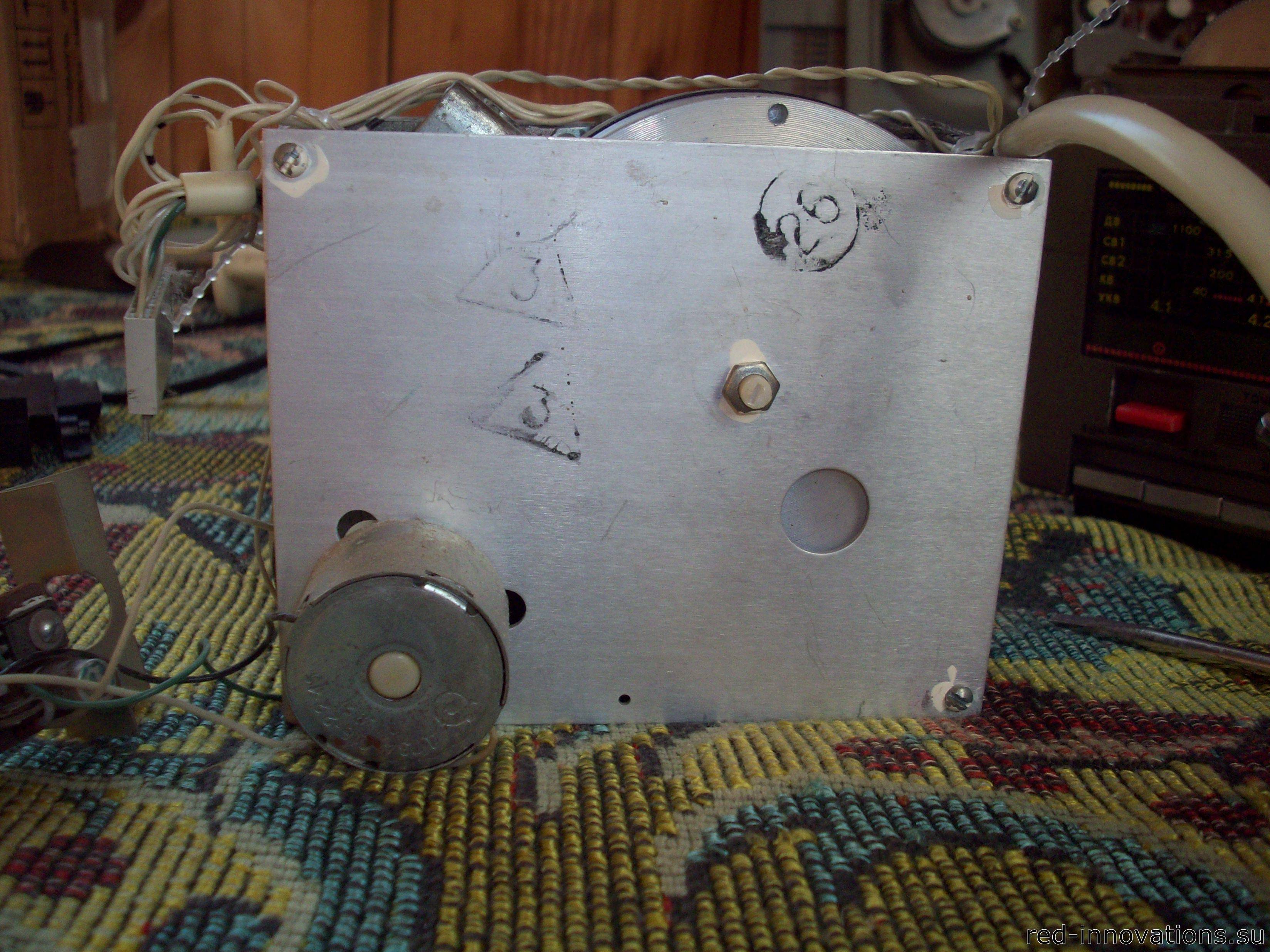

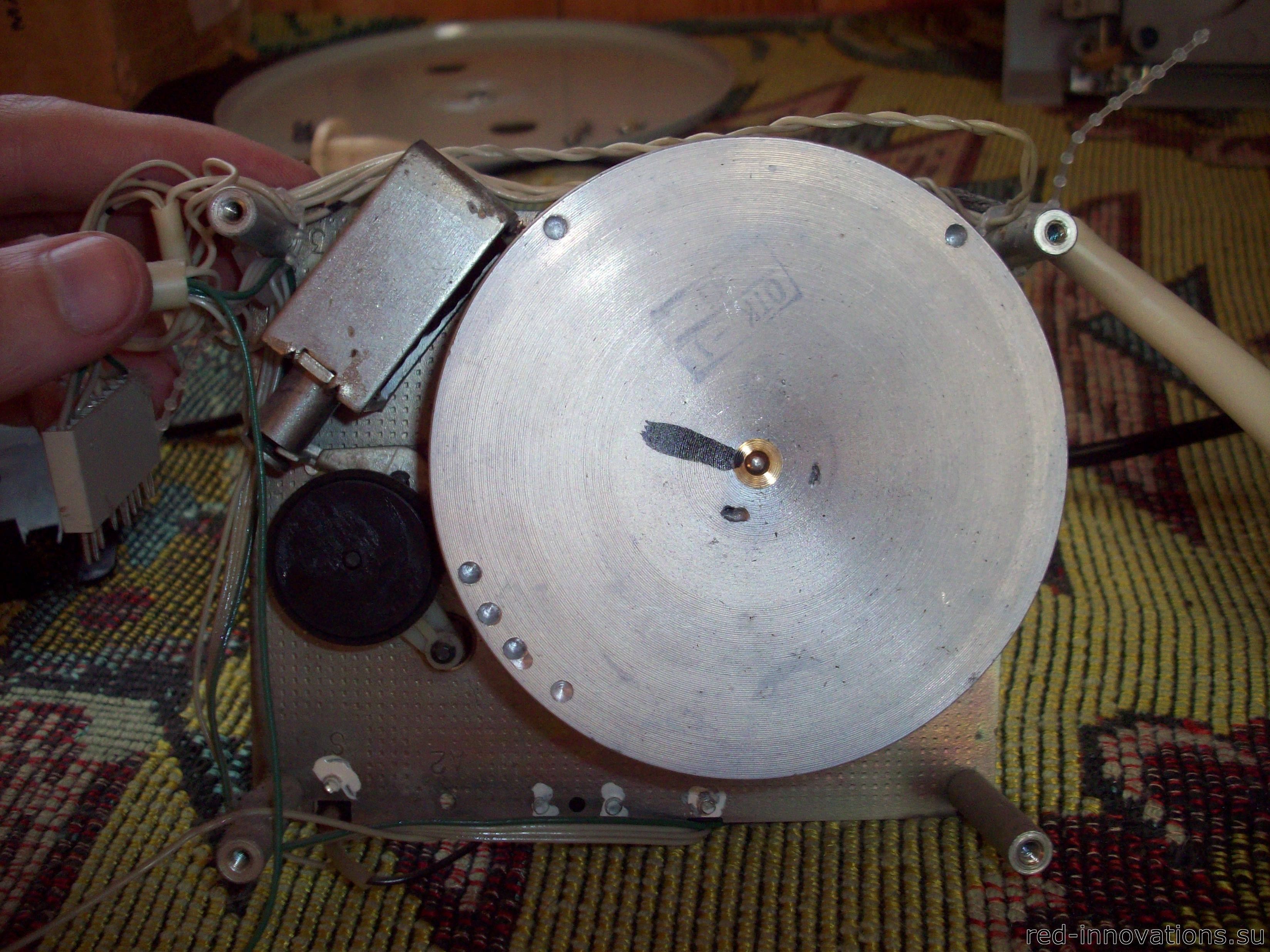

Лентопротяжный механизм (вид со стороны двигателя)

Лентопротяжный механизм (со снятой плитой двигателя)

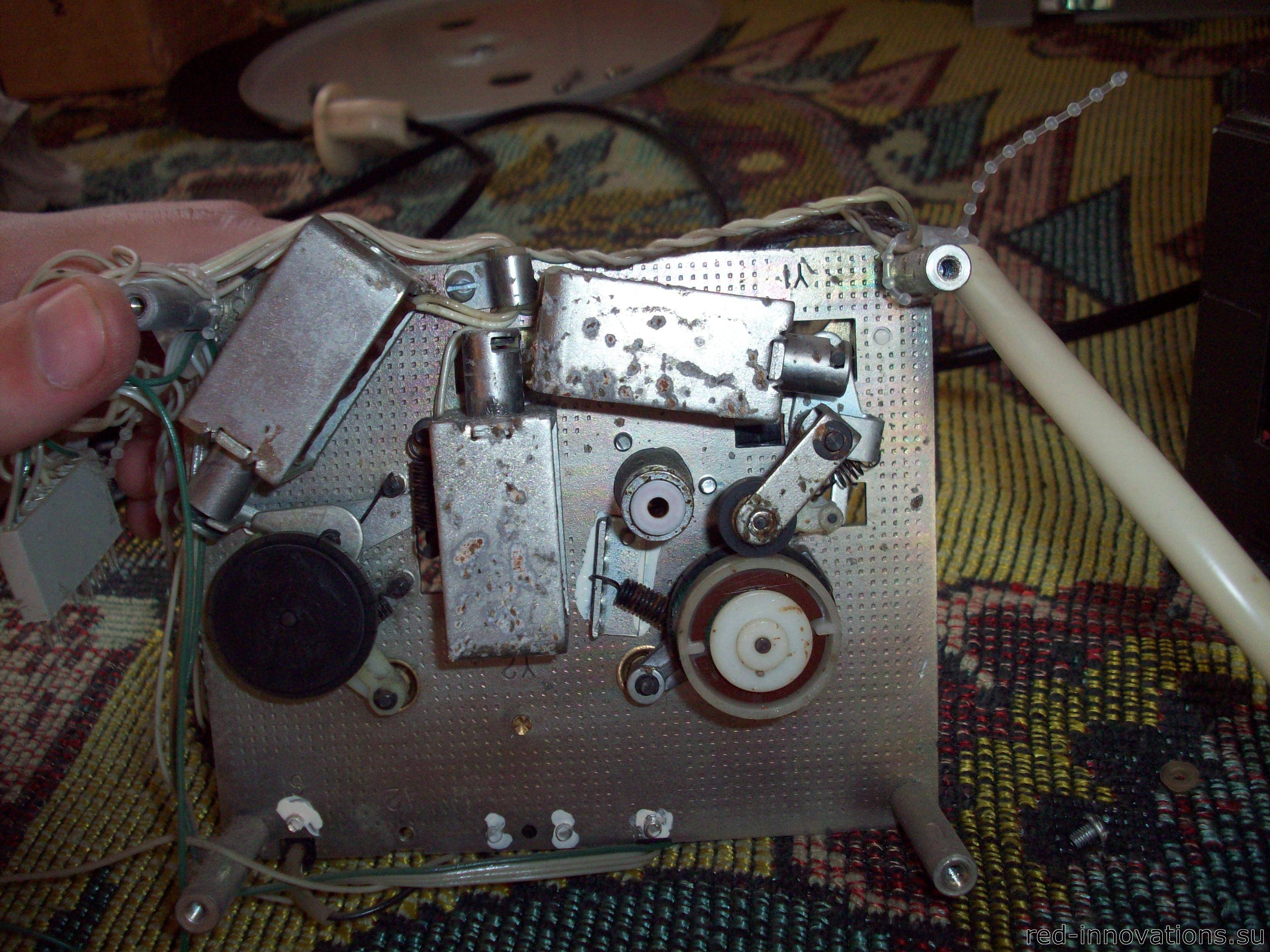

Лентопротяжный механизм (со снятым маховиком)
