Катушечный магнитофон-приставка "Олимп-702"

Н
А
В
Е
Р
Х

Магнитофоны "Олимп" 700-ой серии выпускались Кировским заводом им. Лепсе с 1992-ого года. На ранних аппаратах можно видеть надпись "Сделано в СССР", однако данных о том, что модель встала на конвейер до развала Советского Союза, нет - скорее всего, заводом использовались корпусные элементы от "Олимпа-005 С-1", с которым 700-ая серия унифицирована и с которым несколько лет выпускалась параллельно.

Освоить производство перспективных моделей "Олимп-006" и "Олимп-010" в условиях рыночной экономики завод не смог, поэтому было принято решение максимально задействовать потенциал, заложенный в "Олимпе-005". В целях повышения надёжности, из магнитофона практически полностью удалили программное управление, ввели скорость ленты 38 см/с, осовременили дизайн передней панели. Скорость 38 см/с в бытовых магнитофонах не использовалась: таким образом, 700-ые "Олимпы" позиционировались как "полупрофессиональные" аппараты.

Модификация "Олимп-700" предназначалась для записи и воспроизведения 4-дорожечных лент, а 701 и 702 - для 2-дорожечных. Разница между модификациями 701 и 702 - в стирающей головке: "Олимп-702" позволял стирать одну или обе дорожки на выбор, а "Олимп-701" - только обе сразу. Реверсивная головка у всех трёх разновидностей оставлена 4-дорожечная, что позволяло в режиме реверса прослушивать записи, сделанные на обычных бытовых магнитофонах. Однако этим список различий не заканчивается.

"Олимпы", выпущенные в 1992-ом году, были оснащены новым блоком управления на микропроцессоре КР1833ВЕ1-011, имели 2 датчика движения и направления, адаптер входных сигналов и счётчик реального времени. Внешне эту версию можно узнать по наличию режима "Память". Отдельные аппараты не имели реверса - у таких слева на передней панели было 3 кнопки вместо 6-ти.

Блок управления на КР1833ВЕ1 оказался крайне ненадёжным, поэтому с 1993-его года для 700-ой серии был адаптирован БУ от "Олимпа-005 С-1" на микроконтроллере КР145ИК1914. Основная масса сохранившихся 700-ых "Олимпов" относится именно к этой - второй - версии и унифицированы с "Олимпом-005 С-1" на 97%. У них отсутствует режим "Память", счётчик ленты отсчитывает в условных единицах, датчик движения и направления один.

Известна и третья версия 700-ой серии - к ней, очевидно, был адаптирован блок управления от "Олимпа-400". У этих аппаратов имелись режимы "Метка" и "Блокировка клавиатуры", а на цифровой дисплей, помимо показаний счётчика, выводились служебные сообщения.

Не считая попытки разработки нового блока управления, схема "Олимпа-005 С-1" перекочевала в 700-ую серию без кардинальных изменений. Было незначительно модернизировано устройство управления двигателями и блок записи-воспроизведения, использован двигатель с более толстым ведущим валом. Поэтому основной претензией к 700-ым "Олимпам" было использование аудиотракте микросхем К157УД2 и К547КП1А, не позволявших в полной мере задействовать возможности двухдорожечной записи и скорости 38 см/с. Несмотря на это, качество звучания магнитофона было на высоком уровне и соответствовало требованиям, предъявляемым к Hi-Fi аудиотехнике, а это, в сочетании с удачным и оригинальным дизайном, позволило модели пользоваться определённым спросом вплоть до второй половины 90-ых годов, несмотря на экономический кризис, конкуренцию со стороны зарубежных производителей и постепенный уход катушечных магнитофонов с рынка носителей информации.

Крупносерийным производство 700-ых "Олимпов" так и не стало. Основная часть аппаратов выпущена в период 1992-1995 гг., однако есть сведения, что окончательно модель сняли с производства лишь в 1999-2000 годах. Качество сборки со временем ухудшалась: использовалась суррогатная краска, смывавшаяся обычной водой, некачественные печатные платы, фоторезисторы и электролитические конденсаторы с небольшим сроком службы; снизилась точность изготовления двигателей, что часто приводило к возрастанию шума при движении ленты, а в некоторых случаях - и к детонации.

Скорость движения магнитной ленты составляла 19,05 и 38,01 см/с; рабочий диапазон частот на меньшей скорости - 20...25000, на большей - 10...35000 Гц; потребляемая от сети мощность - 100 Вт; габариты аппарата - 465х455х225 мм; масса - 21 кг. Поддерживалась совместимость с системой дистанционного управления "Олимп-5", приобретавшейся отдельно.

Аппарат, принадлежащий нашему музею, выпущен в 1993-ем году. Это вторая, "классическая" версия, с блоком управления на КР145ИК1914. Магнитофон полностью исправен. Также представлены фотографии других версий 700-ых "Олимпов" (авторство указано в скобках). Устройство дистанционного управления выпущено в 1992-ом году.

Вид спереди

Вид сверху

Вид слева

С установленными катушками

С системой ДУ "Олимп-5"

С системой ДУ "Олимп-5"

Крышка блока головок с монтажным столиком

Левая группа кнопок

Правая группа кнопок

Подкатушечник

Вид на головки

Вид на головки

Индикация в работе

Вид сзади

Гнёзда

Колодка предохранителей

Колодка предохранителей (ответная часть)

С демонтированной задней крышкой

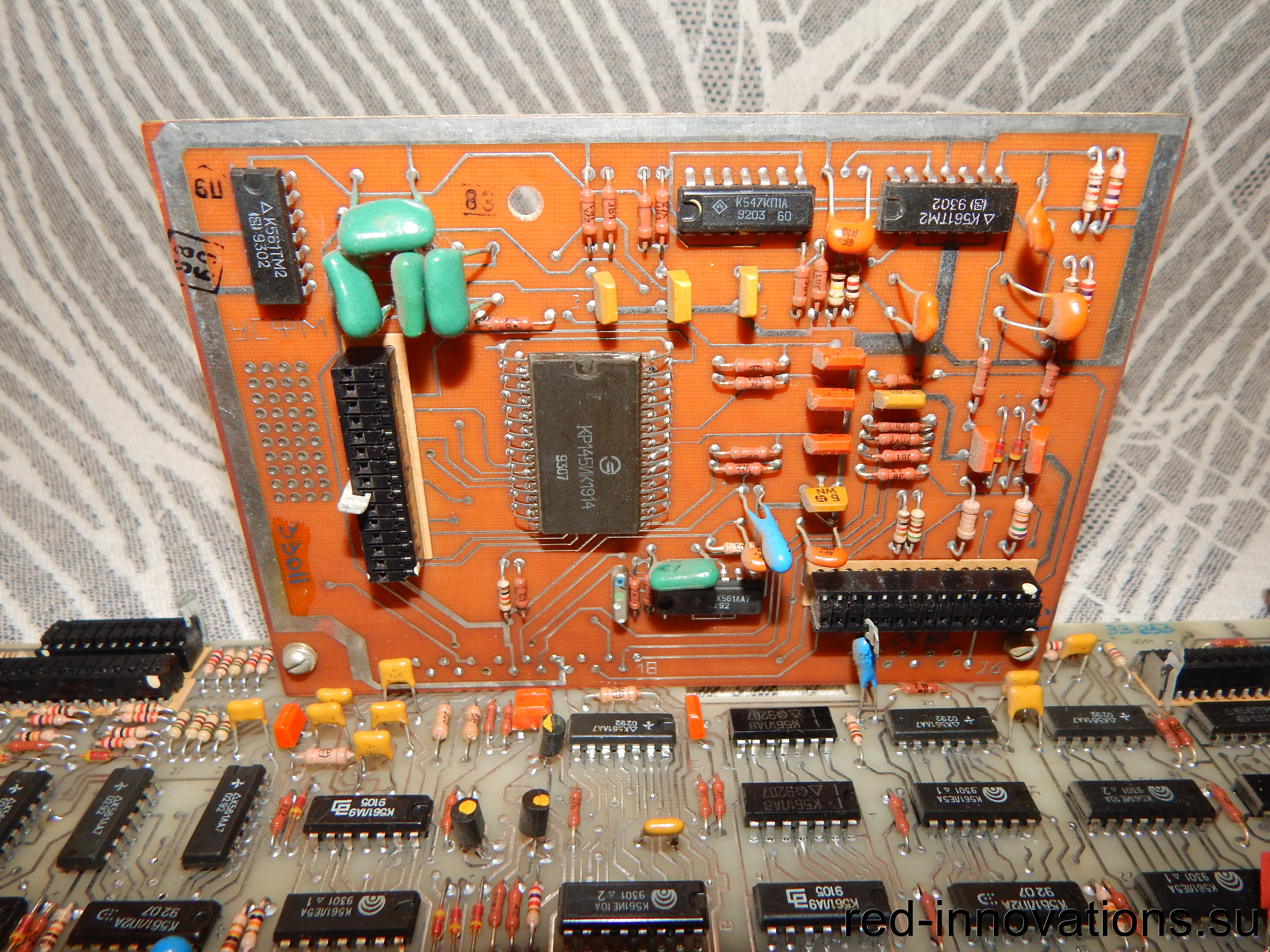

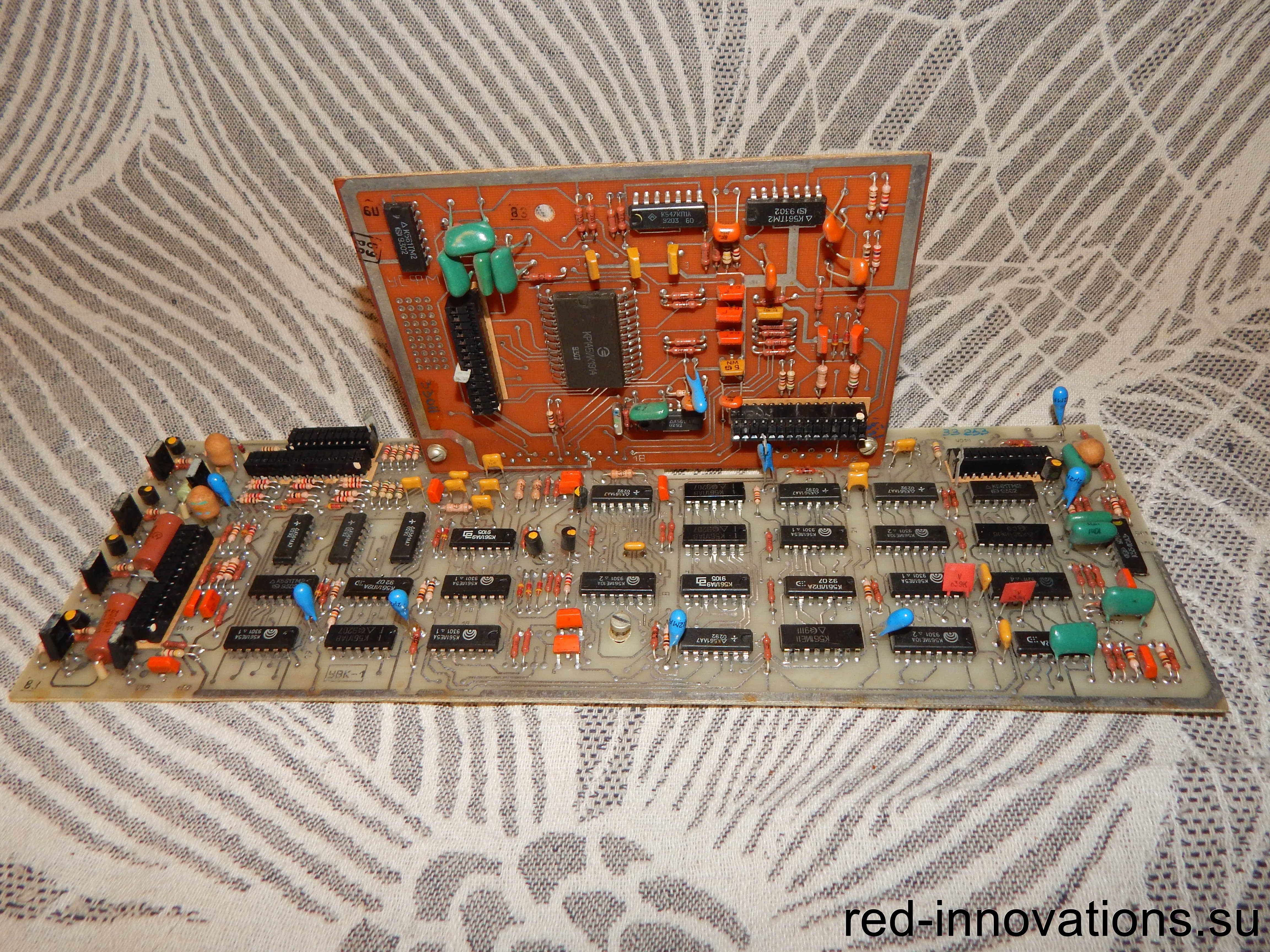

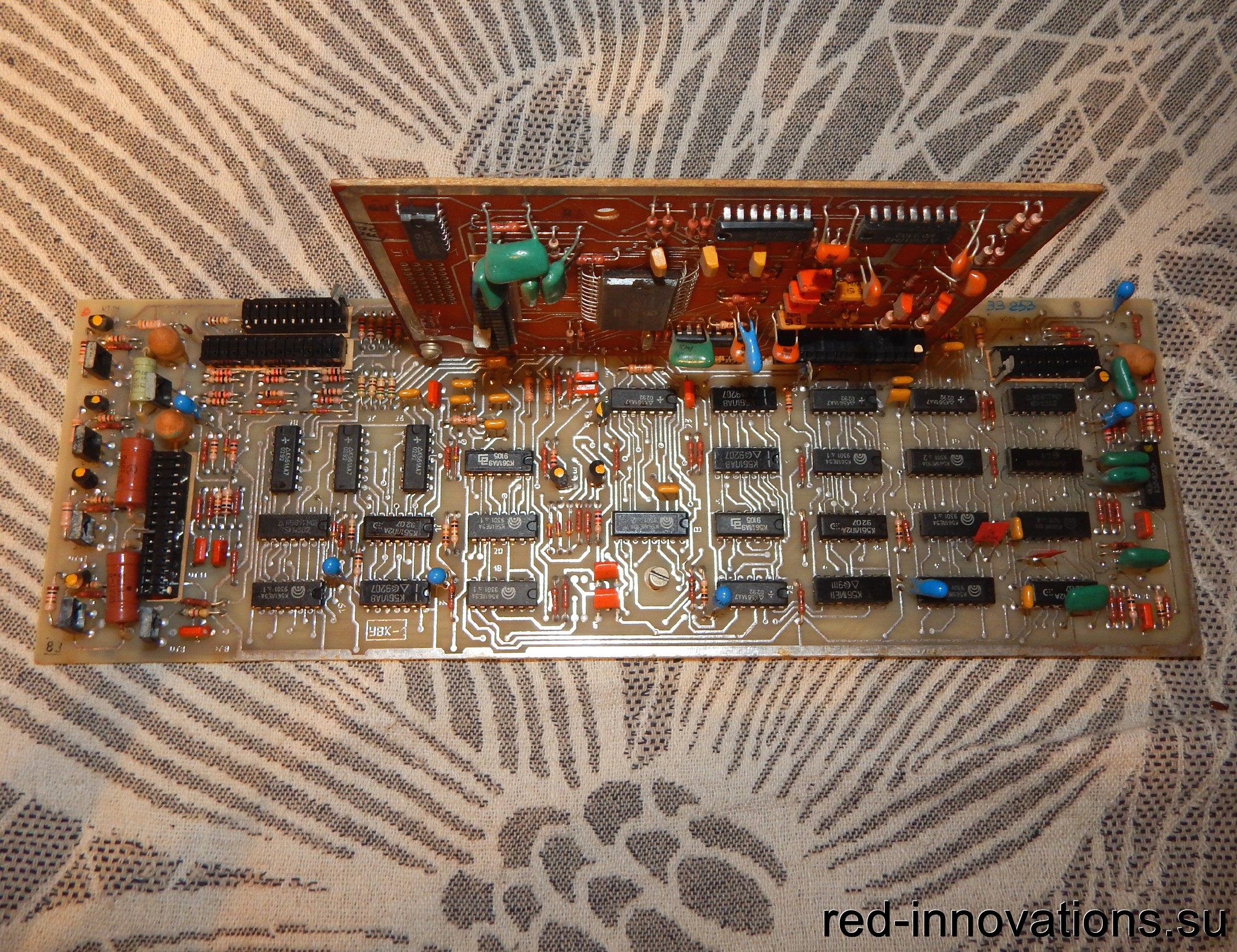

Блок управления

Устройство управления двигателями

Блок записи-воспроизведения

Блок питания

Двигатель подкатушечника

Ведущий двигатель

Ротор ведущего двигателя

Ротор ведущего двигателя

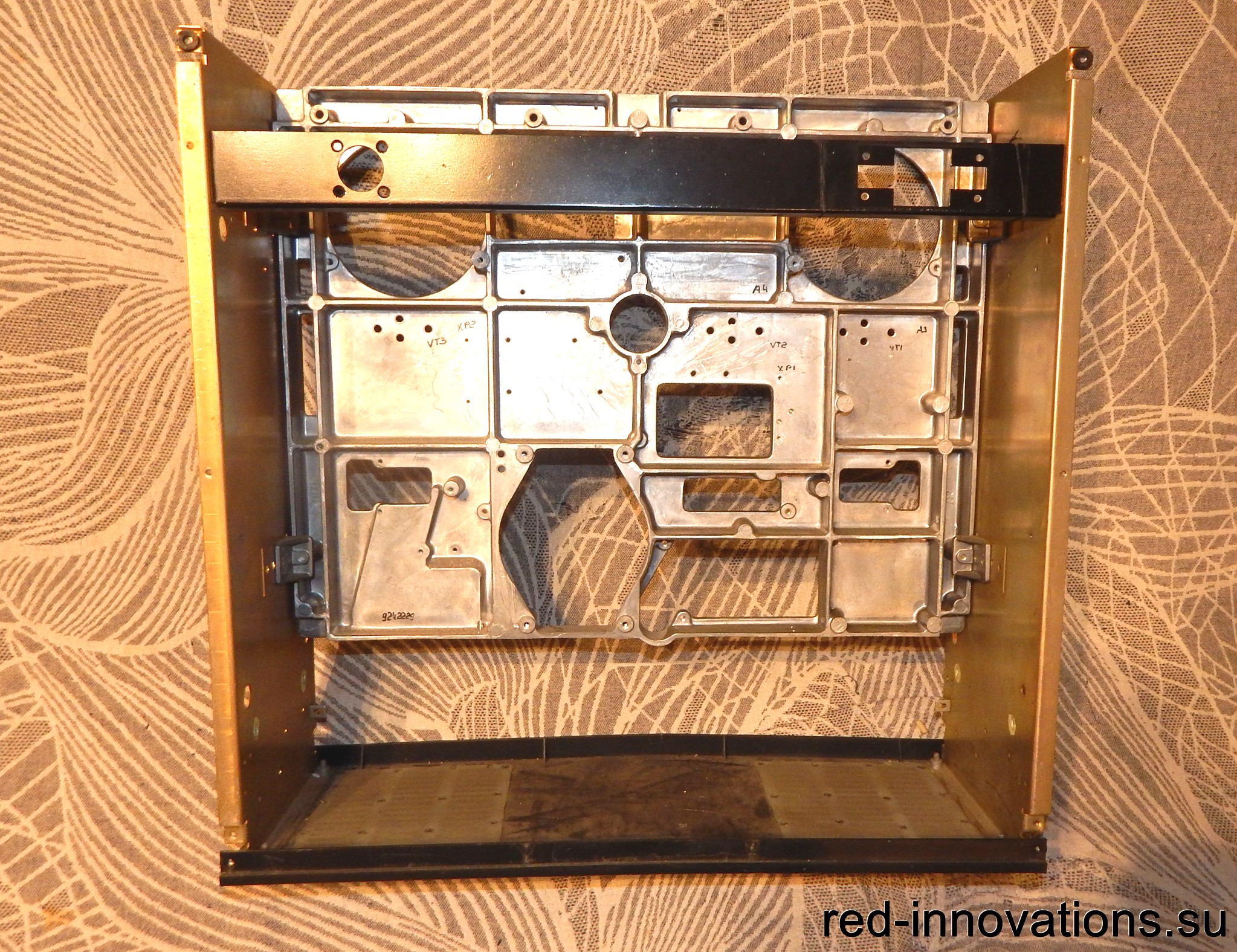

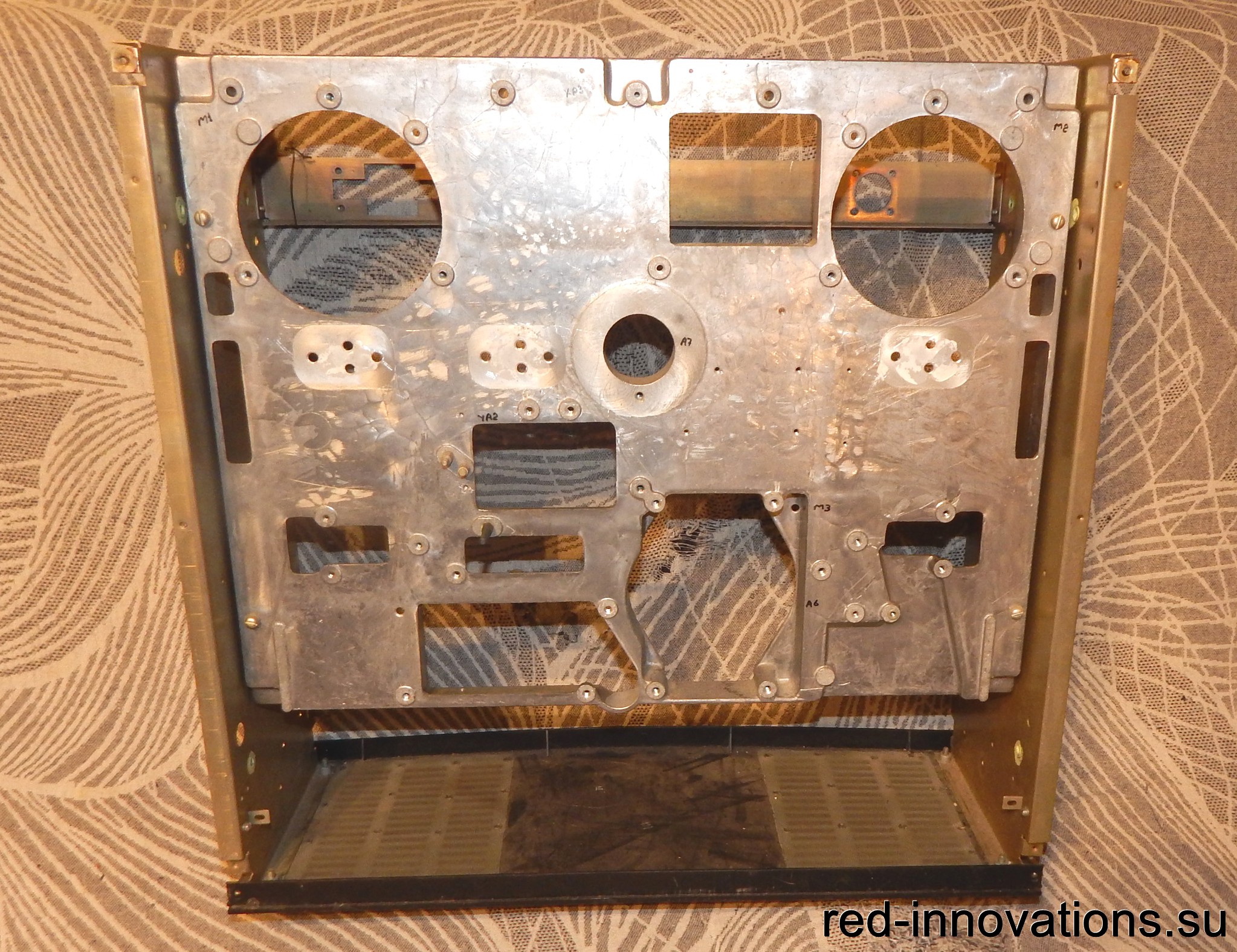

Со снятой передней панелью

Блок головок и индикаторы

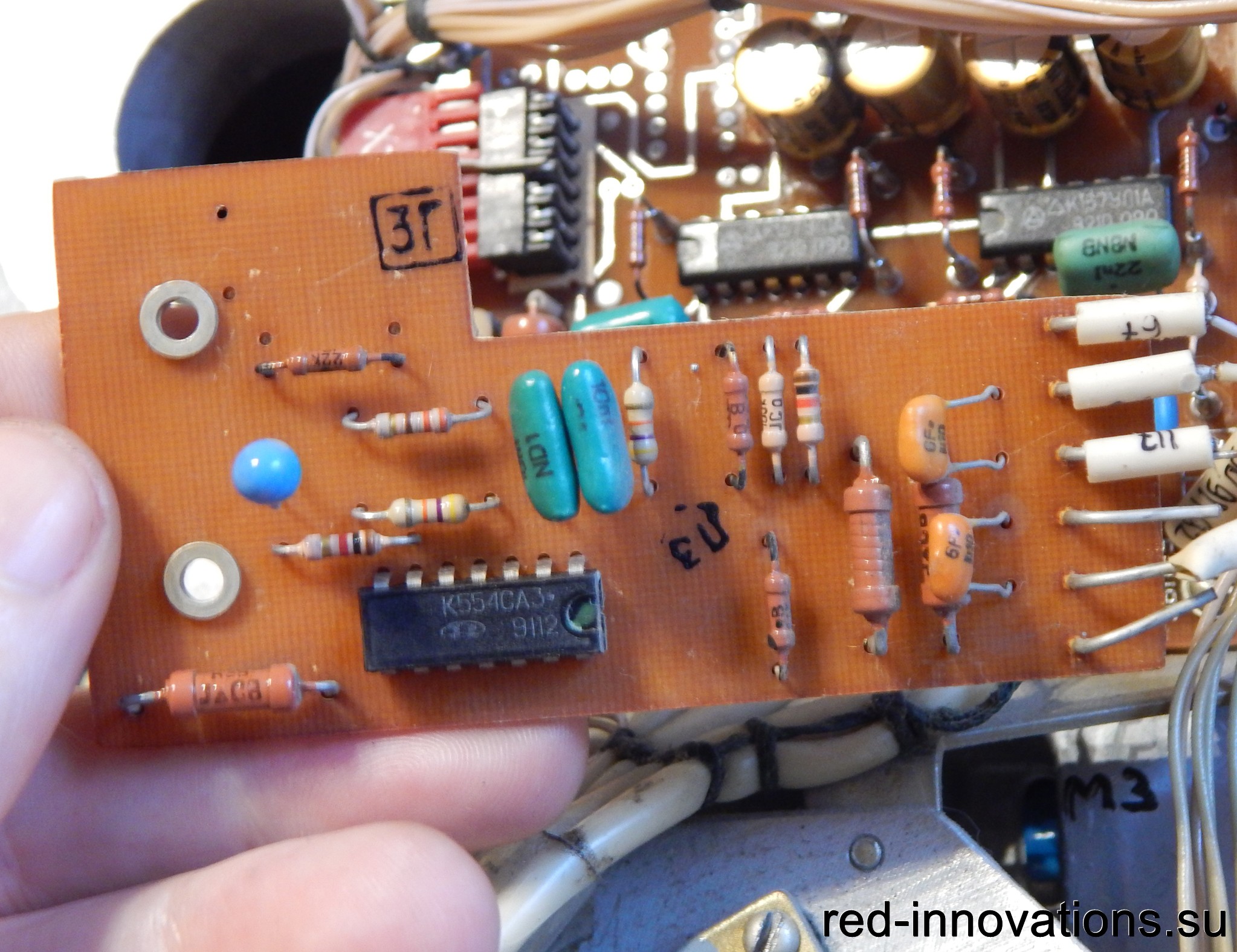

Усилитель предварительный

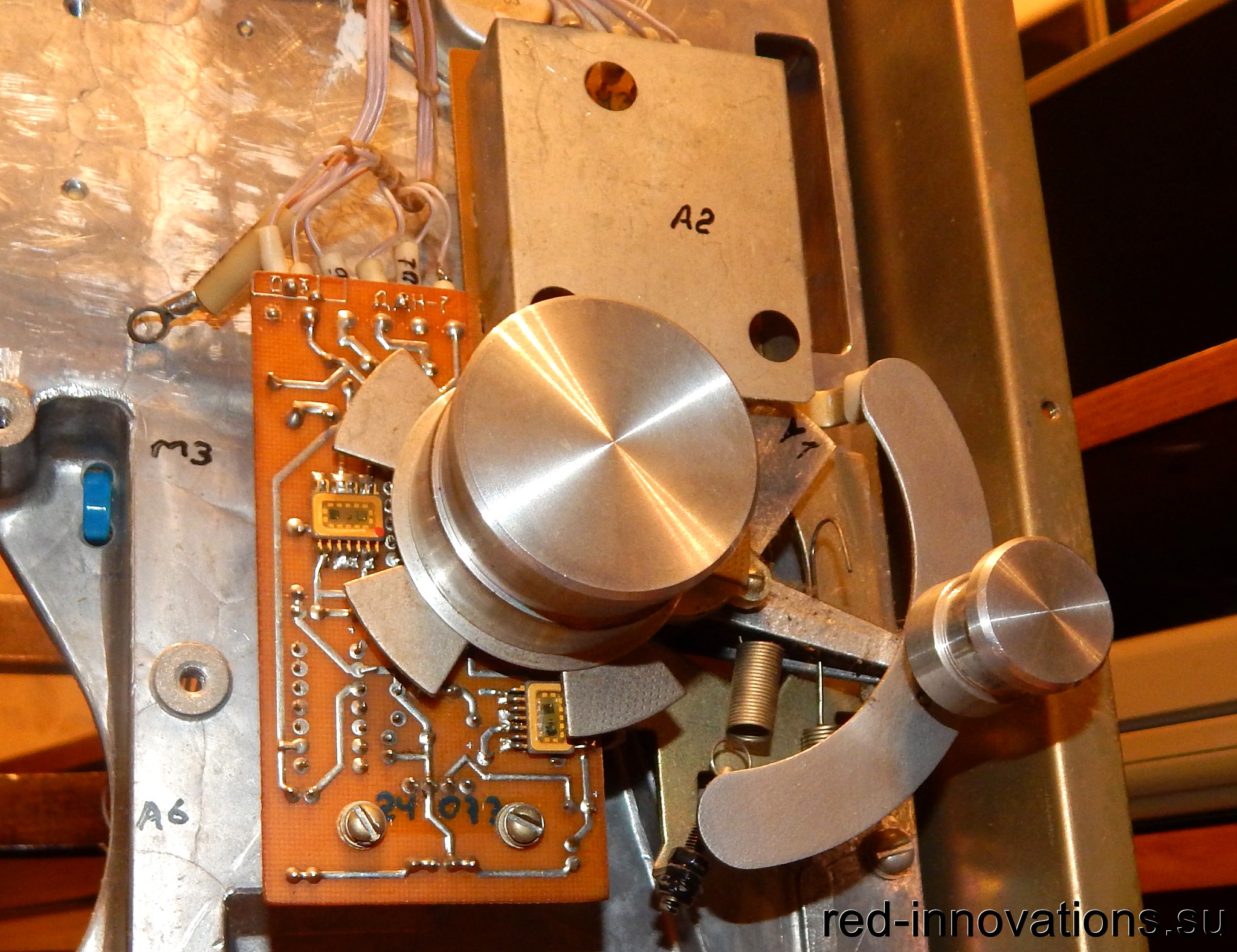

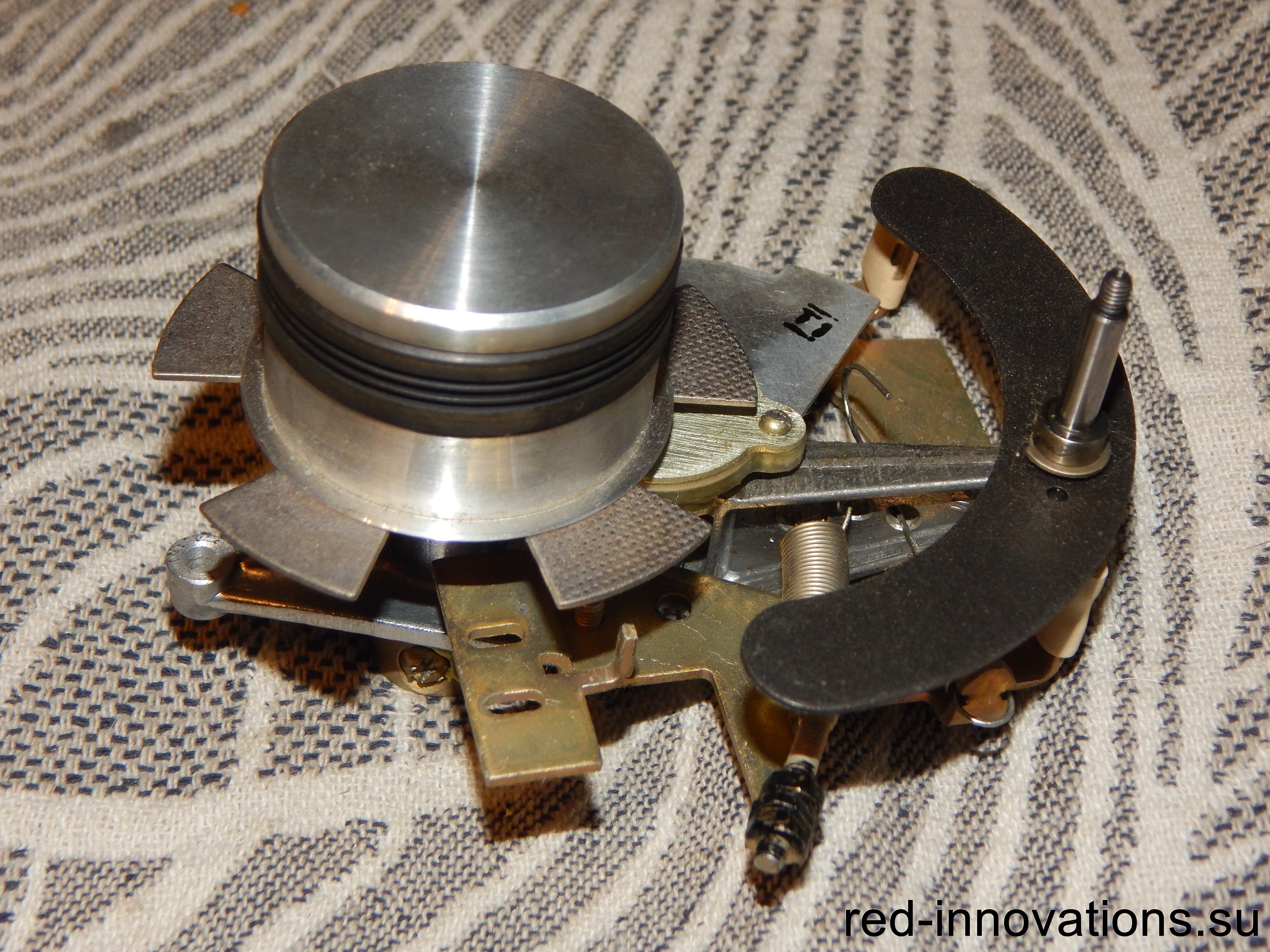

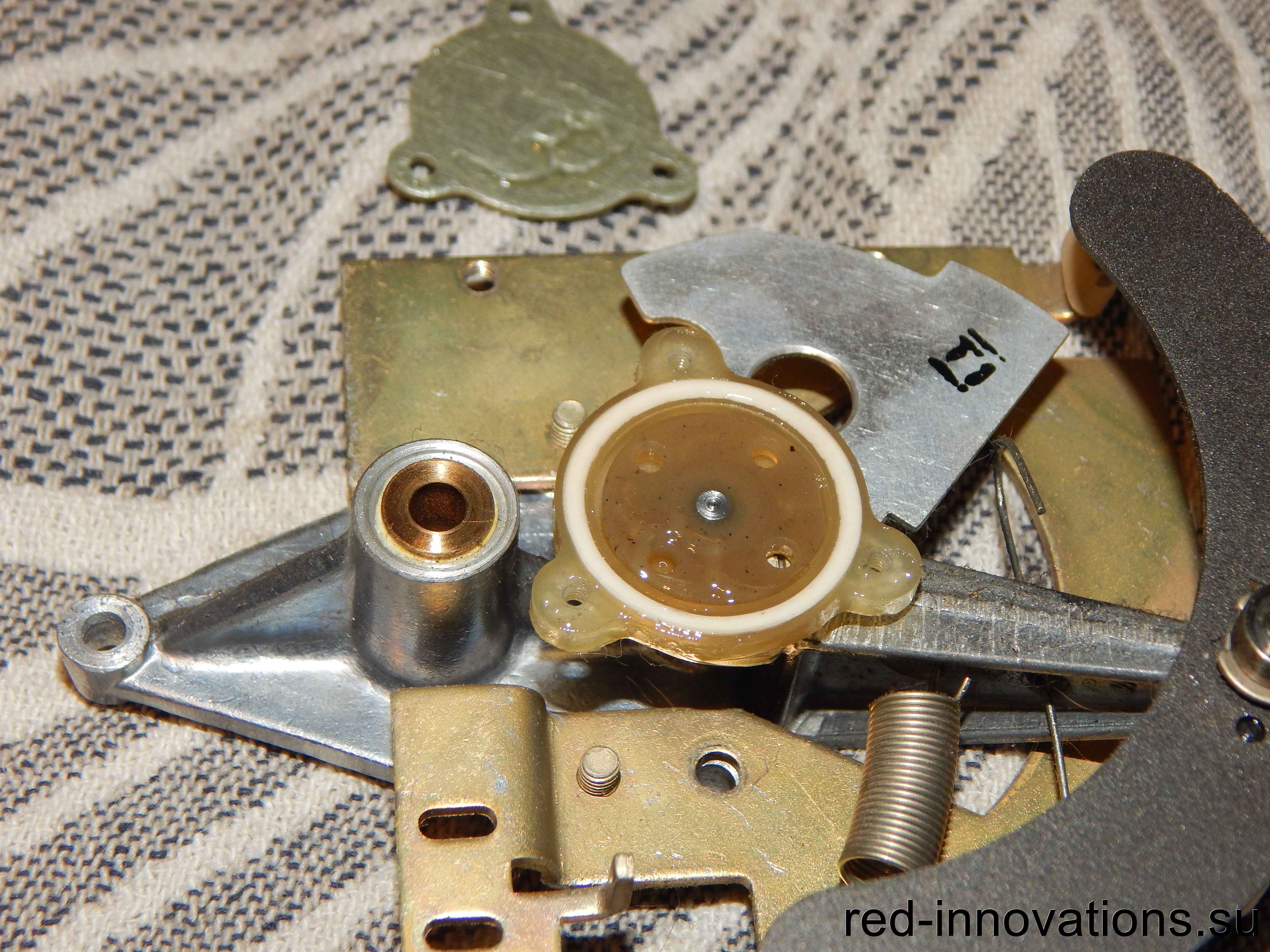

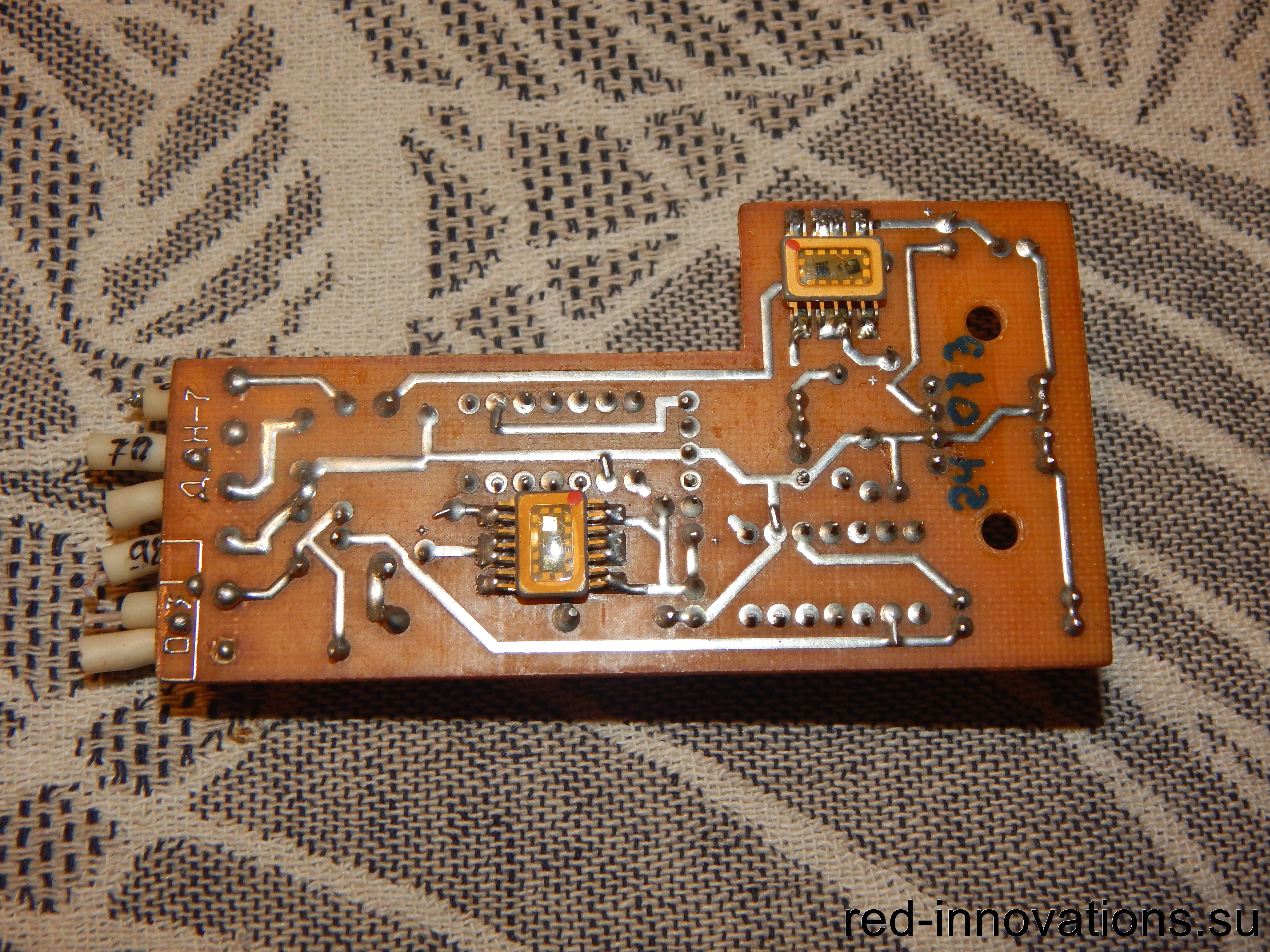

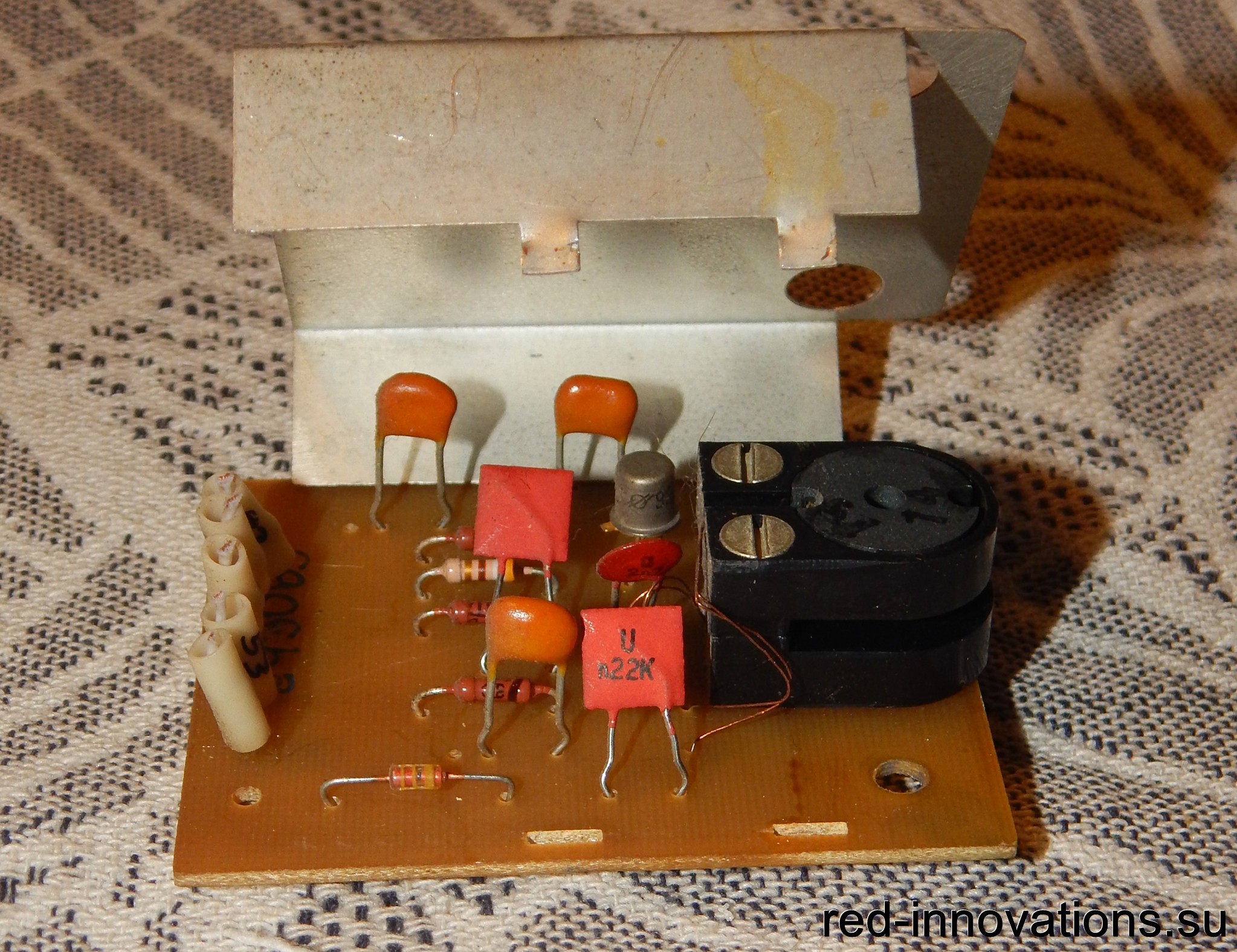

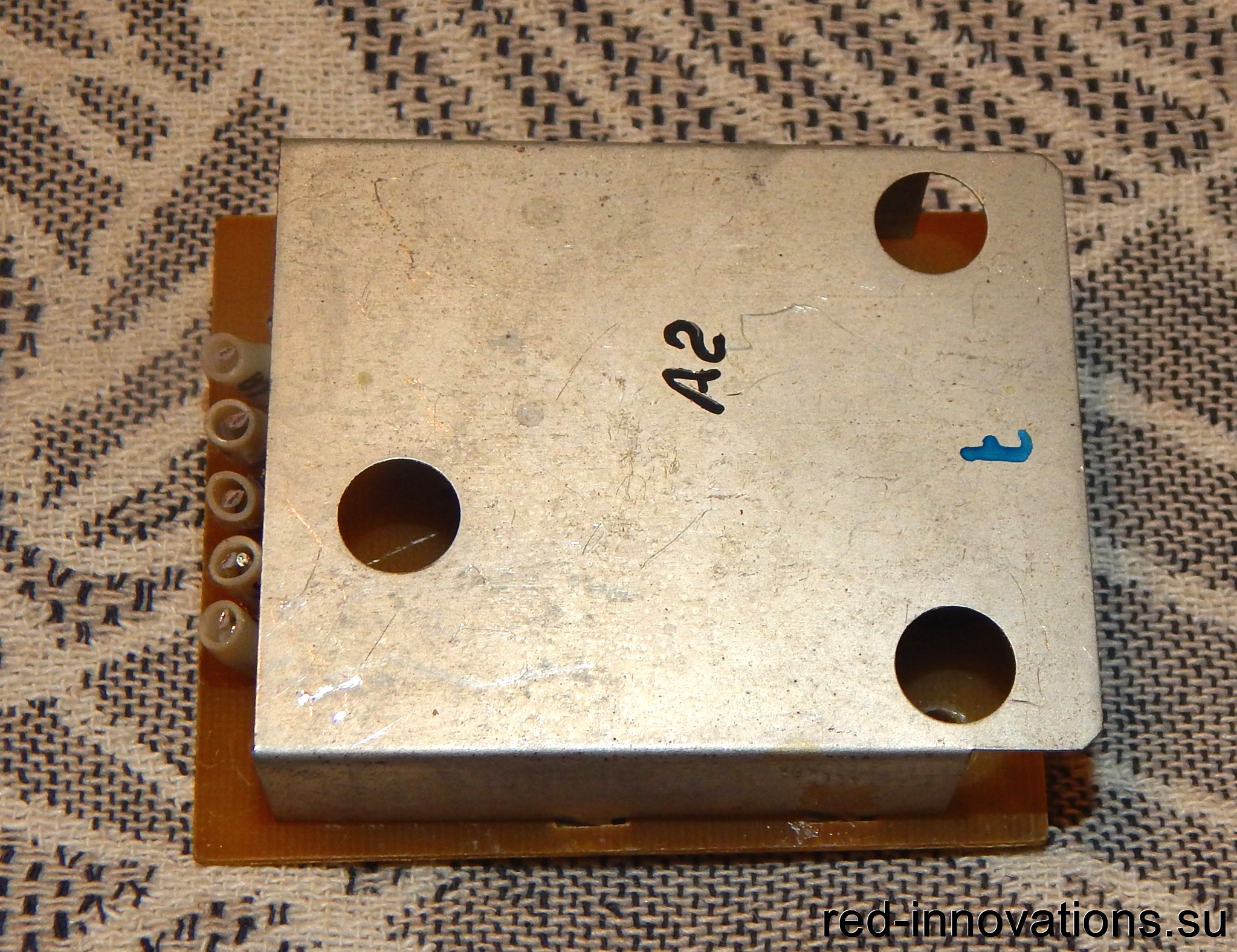

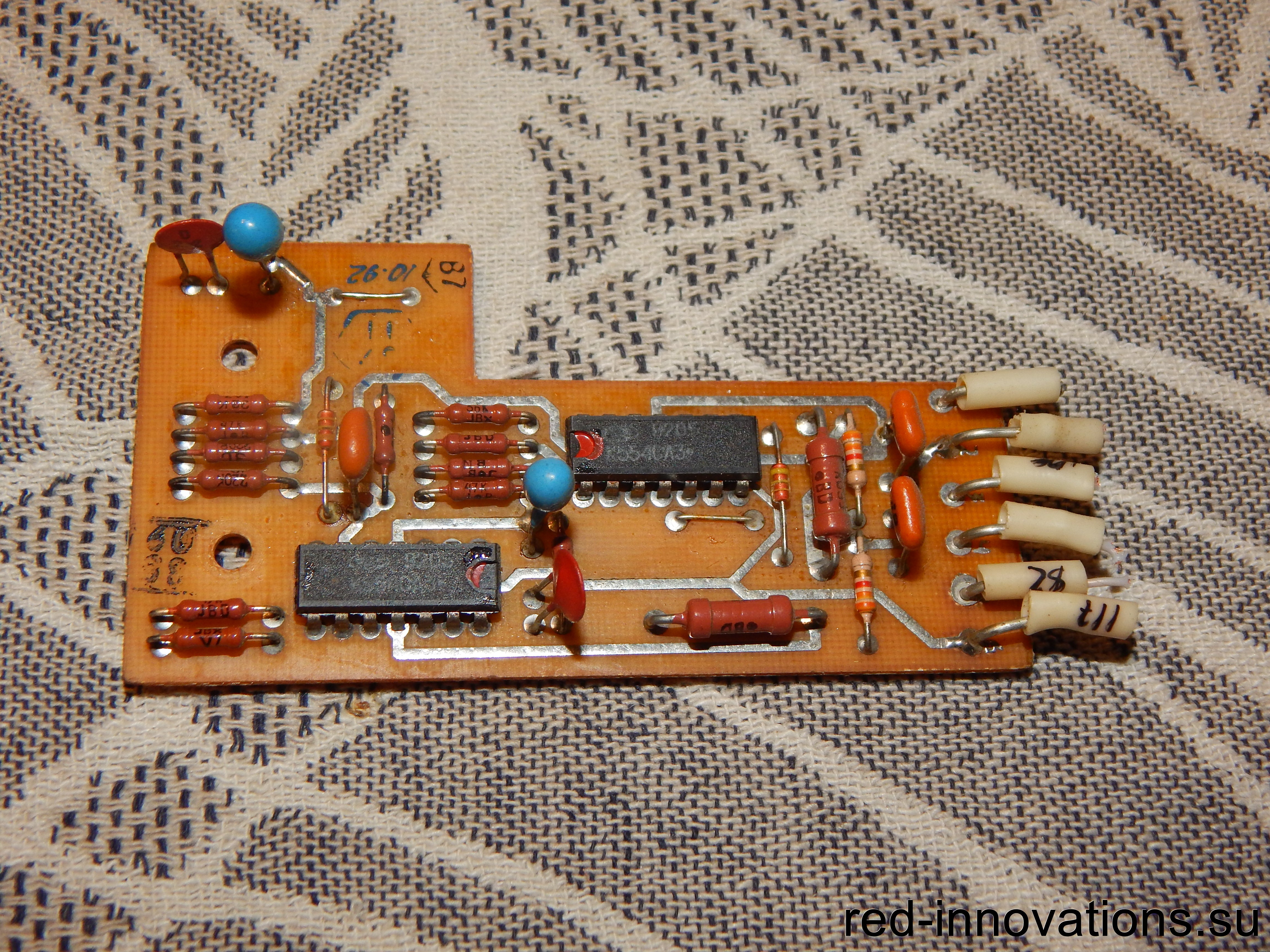

Датчик движения и направления

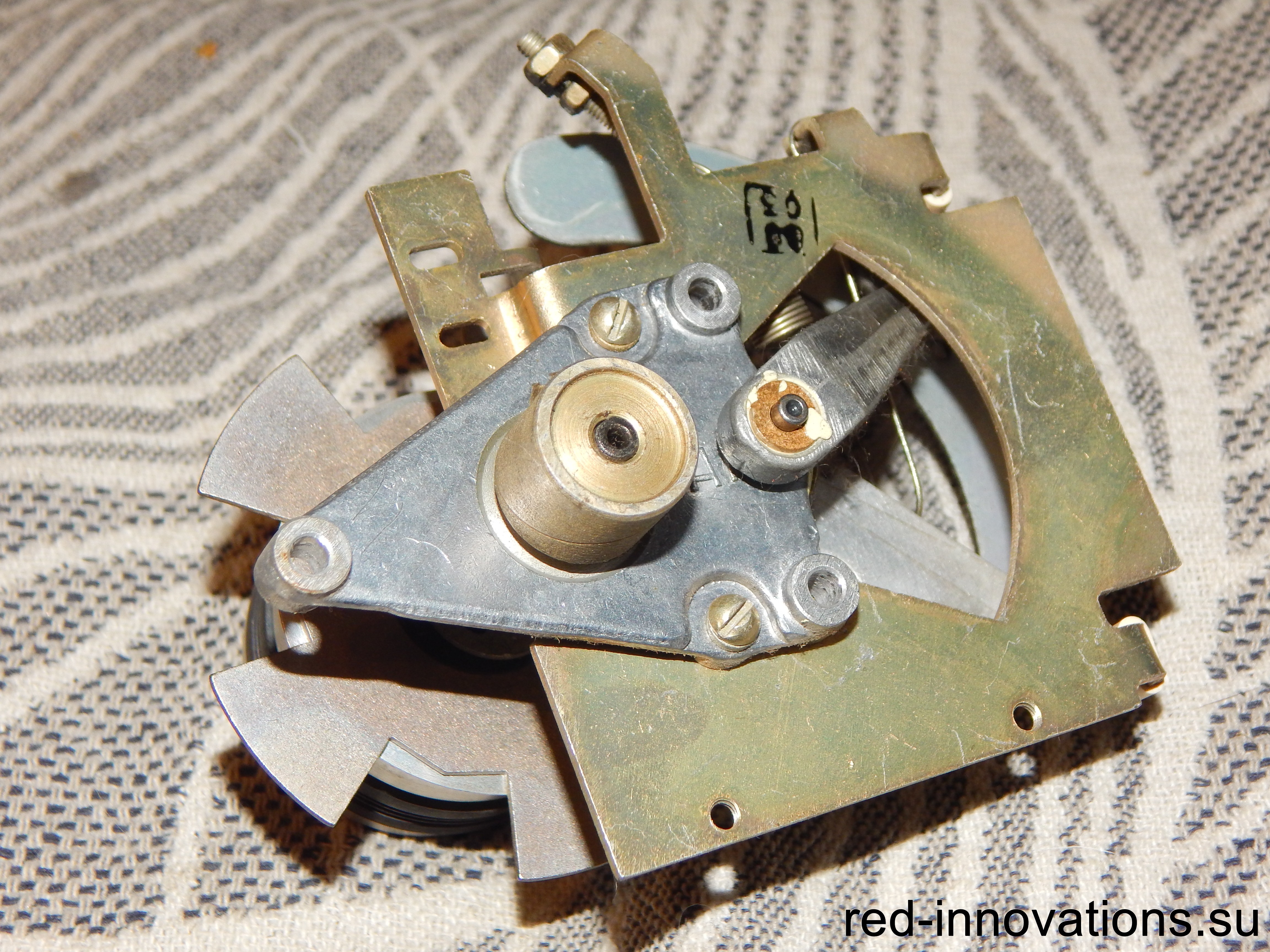

Механизм натяжения ленты

Блок кнопок

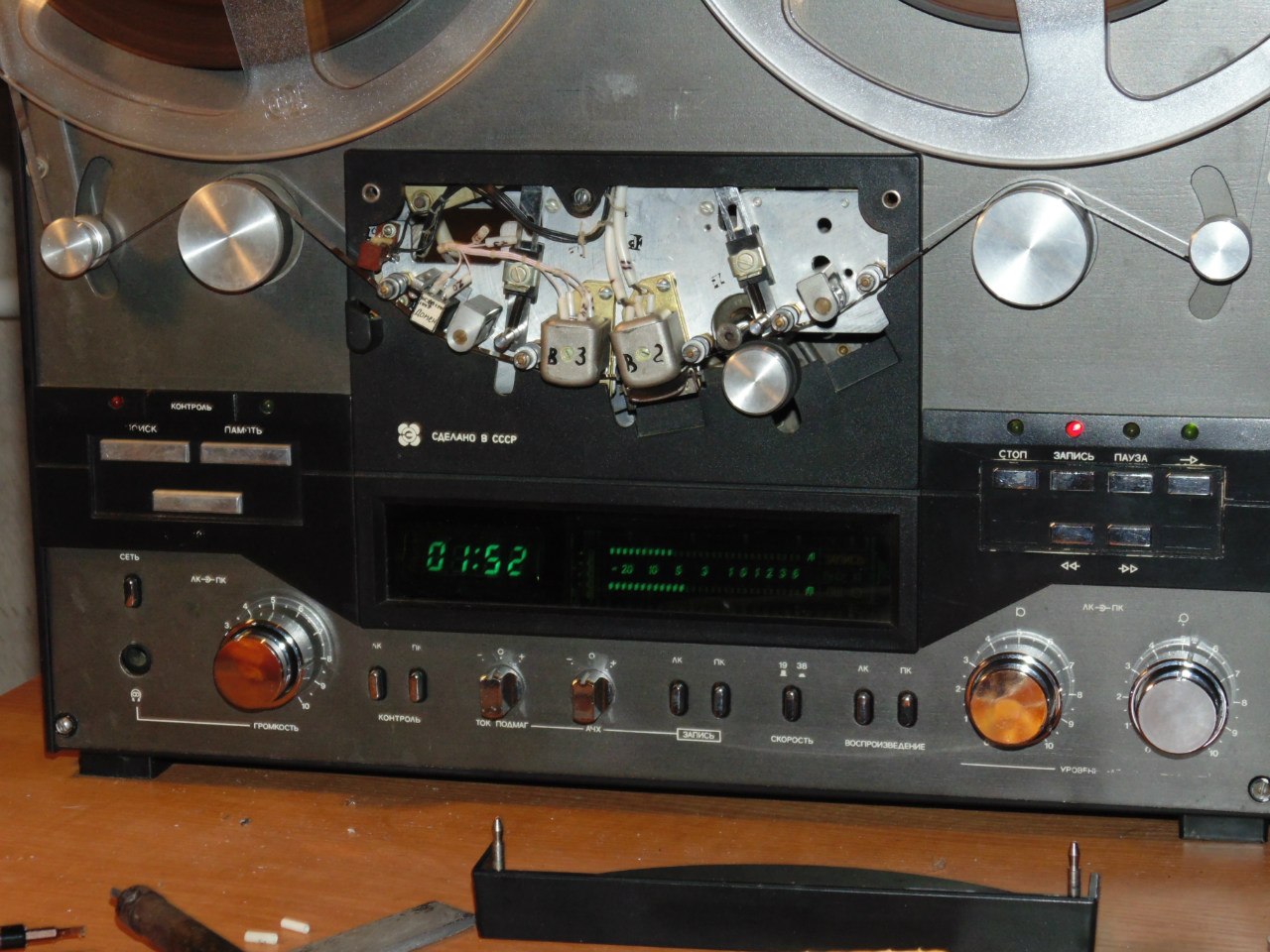

Магнитофон первой версии - с БУ на процессоре КР1833ВЕ1 (фото с сайта avito.ru)

Левая группа кнопок магнитофона первой версии - на процессоре КР1833ВЕ1 (фото Макара Семёнова)

Вариант магнитофона первой версии без реверса (фото Макара Семёнова)

Блок управления магнитофона первой версии - на процессоре КР1833ВЕ1 (фото Макара Семёнова)

Блок управления магнитофона первой версии - на процессоре КР1833ВЕ1 (фото Макара Семёнова)

Датчики движения и направления магнитофона первой версии (кадр из видеообзора с YouTube-канала DromkaTV)

Третья версия магнитофона - с блоком управления от 400-ой серии (фото с интернет-аукциона ebay.de)

ДУ "Олимп-5"

ДУ "Олимп-5" (вид сзади)

ДУ "Олимп-5" (с демонтированным кожухом)

ДУ "Олимп-5" (блок питания, реле управления питанием внешних устройств)

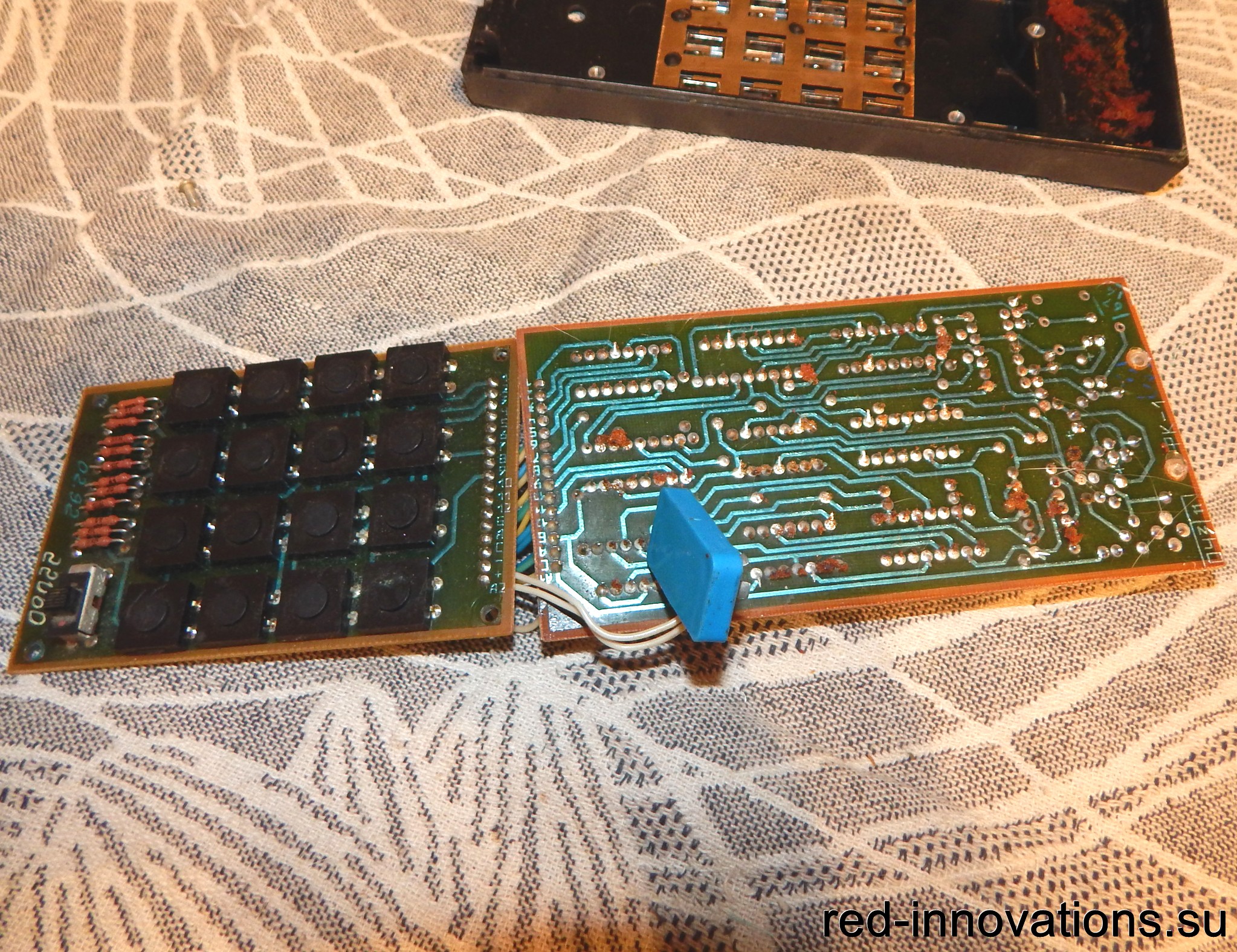

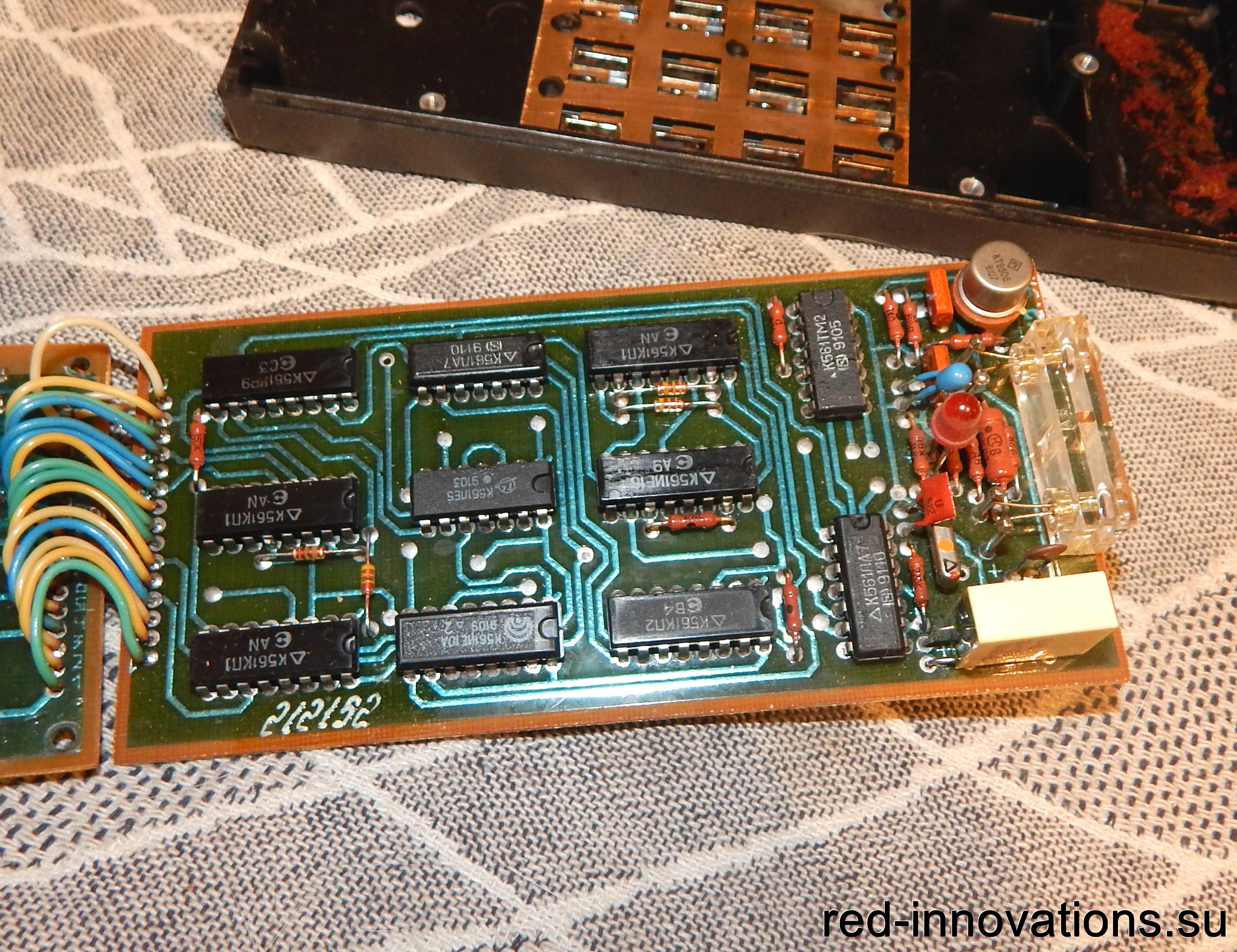

ДУ "Олимп-5" (основная плата)
