"Эстония ЛП-001 стерео" – проигрыватель компакт-дисков, выпускавшийся Таллинским заводом Punane Ret совместно с чехословацким предприятием Tesla. Аппарат стал первым серийным проигрывателем CD в Советском Союзе.

Разработкой ПКД эстонские инженеры занимались с середины 1980-ых годов. В 1987-ом году на выставке машиностроения, посвящённой 70-летию Великого Октября был продемонстрирован проигрыватель "Эстония ЛП-010", который предполагалось сделать частью блочного музыкального центра "Эстония-010". Однако в серийное производство данный аппарат не пошёл (было выпущено порядка 50 экземпляров), а музыкальный центр проигрывателем CD не комплектовался. Советская промышленность оказалась не готова к выпуску необходимых для ПКД микросхем, в результате чего было решено наладить сотрудничество с чехословацким производителем электроники Tesla, который уже имел некоторый опыт в области производства лазерных проигрывателей.

Блоки проигрывателя выпускались в Чехословакии с использованием микросхем Philips, Intel, собственных радиокомпонентов и отдельных деталей советского производства. Использовался оптико-механический блок Philips CDM-2. Блок питания и корпус аппарата выпускались в СССР. Так и появилась на свет "Эстония ЛП-001". Эту же модель с некоторыми незначительными отличиями предполагалось выпустить на рынок самой Чехословакии под названием "Tesla MC 925", однако было ли это осуществлено - неизвестно.

"Эстония ЛП-001" выпускалась с 1988-ого по начало 1990-ого года. Вероятно, производство было прекращено вскоре после "бархатной революции" в Чехословакии. В интернете бытует легенда, что проигрыватель был произведен серией в 2454 экземпляра, однако известен аппарат с серийным номером 002720.

Диапазон воспроизводимых частот - 20-20000 Гц, уровень фона – 90 дБ, потребляемая мощность - 35 Вт, габаритные размеры – 430х80х360 мм, масса - 7,5 кг. В 1988-ом году цена аппарата составляла 800 рублей, что было сопоставимо со стоимостью цветного телевизора. В 1989-ом году цену подняли в полтора раза - до 1200 рублей.

Нашему музею принадлежат 2 экземпляра "Эстонии", оба 1989-ого года выпуска, хоть дата изготовления и под вопросом. Один из аппаратов исправен.

Эстония ЛП-001 - схемы (взято с сайта rw6ase.narod.ru)

Эстония ЛП-001 - руководство по эксплуатации

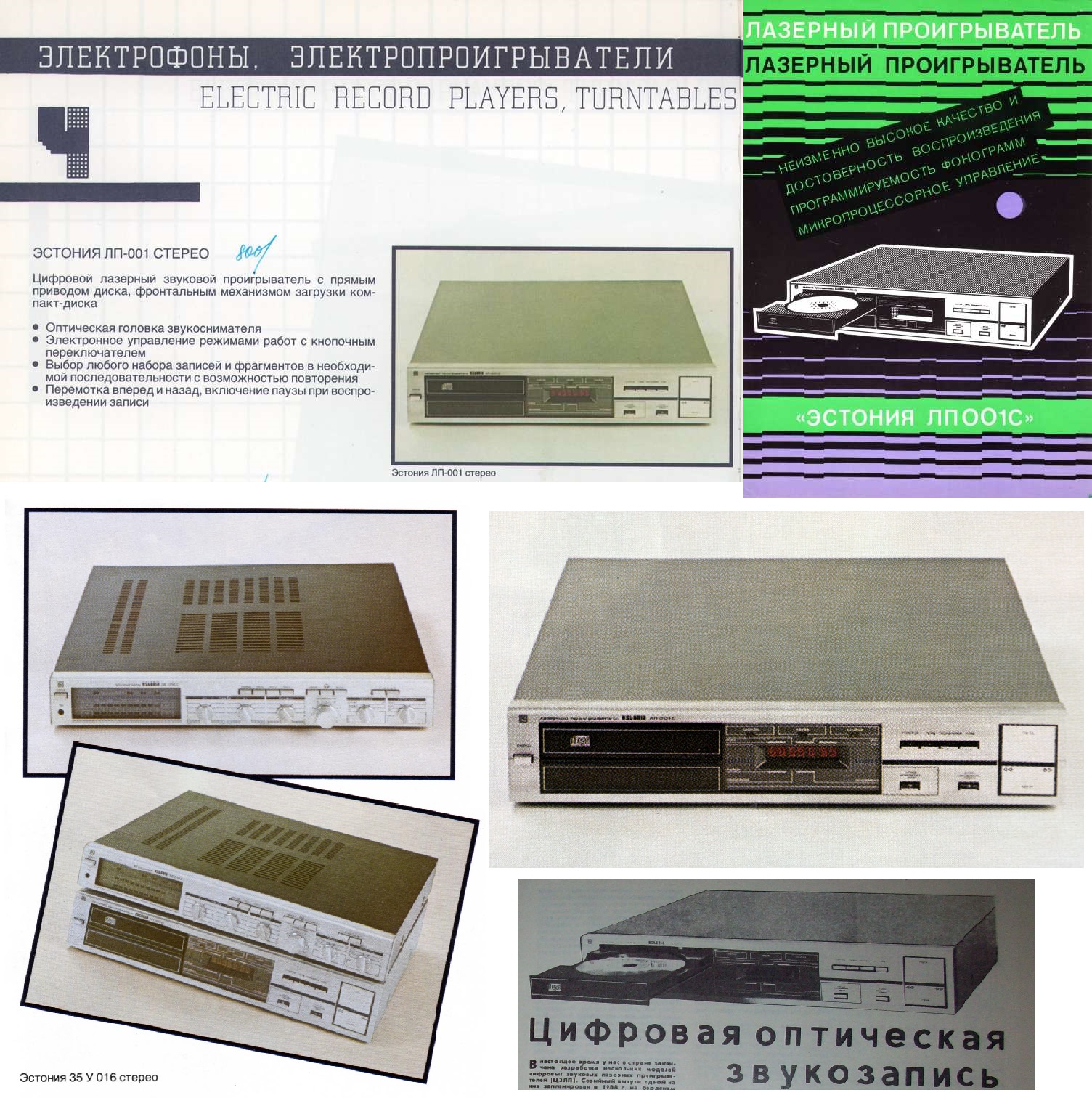

Различные проспекты, на которых запечатлён предсериный образец "Эстонии ЛП-001", заметно отличавшийся в плане дизайна

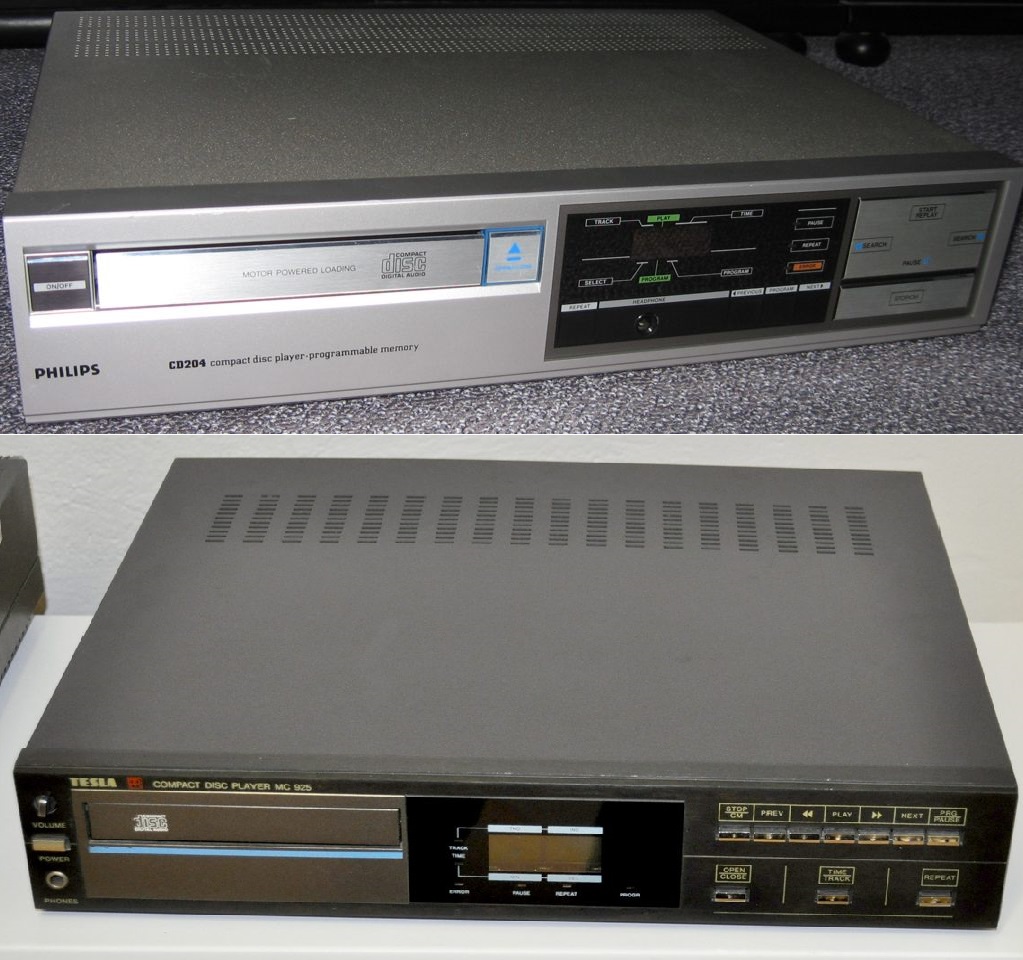

Philips CD204 и Tesla MC925

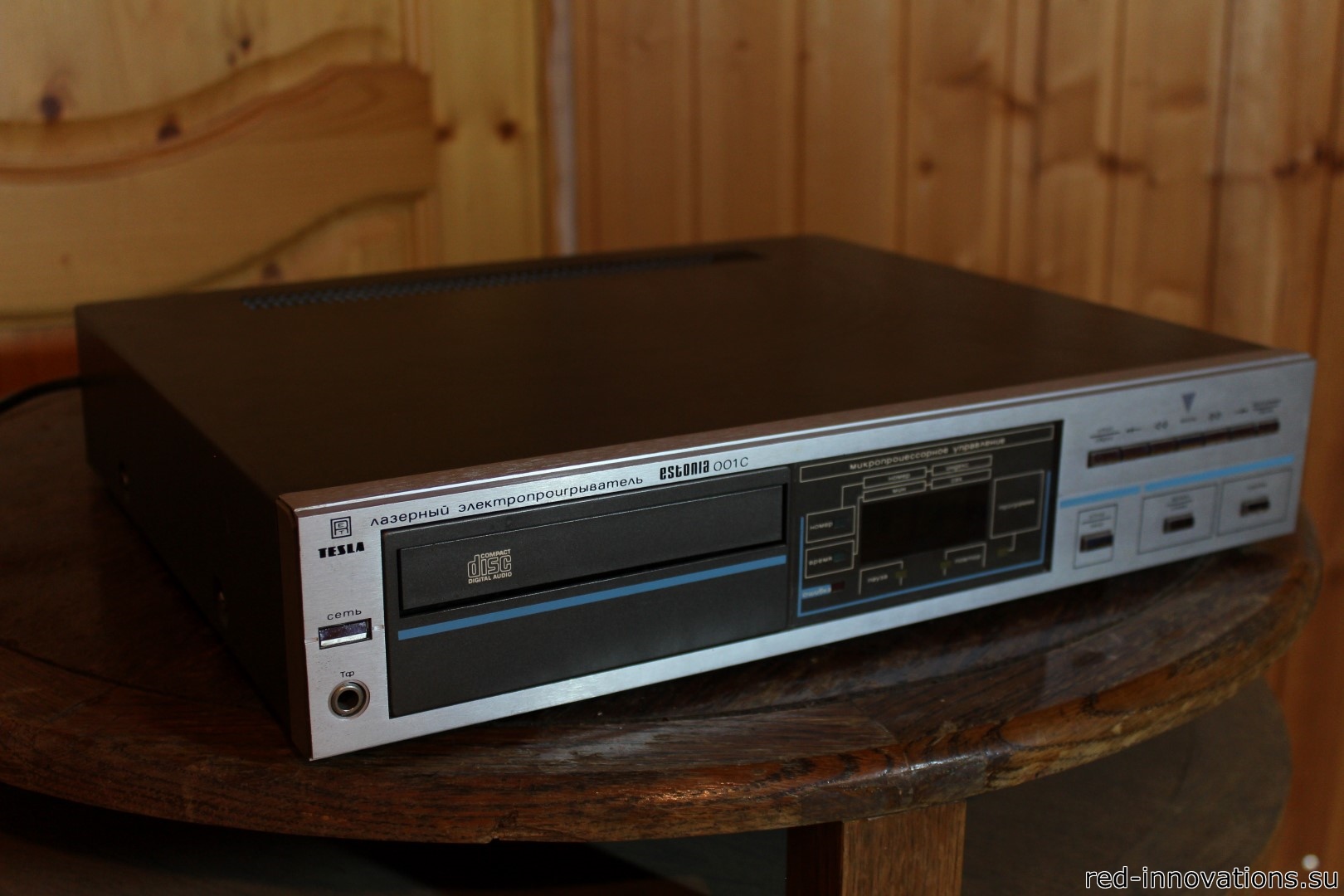

Общий вид Эстонии ЛП-001С

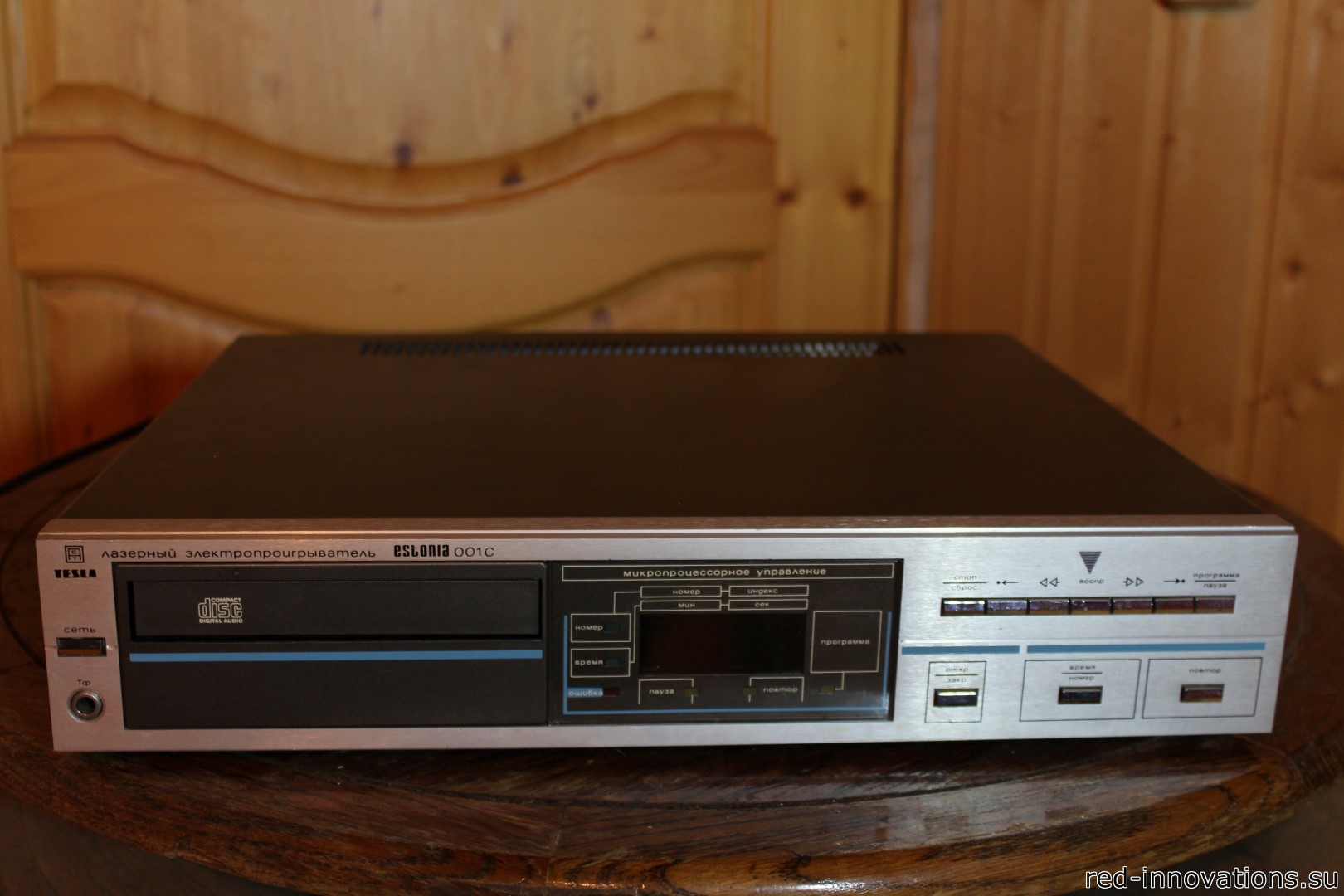

Вид спереди

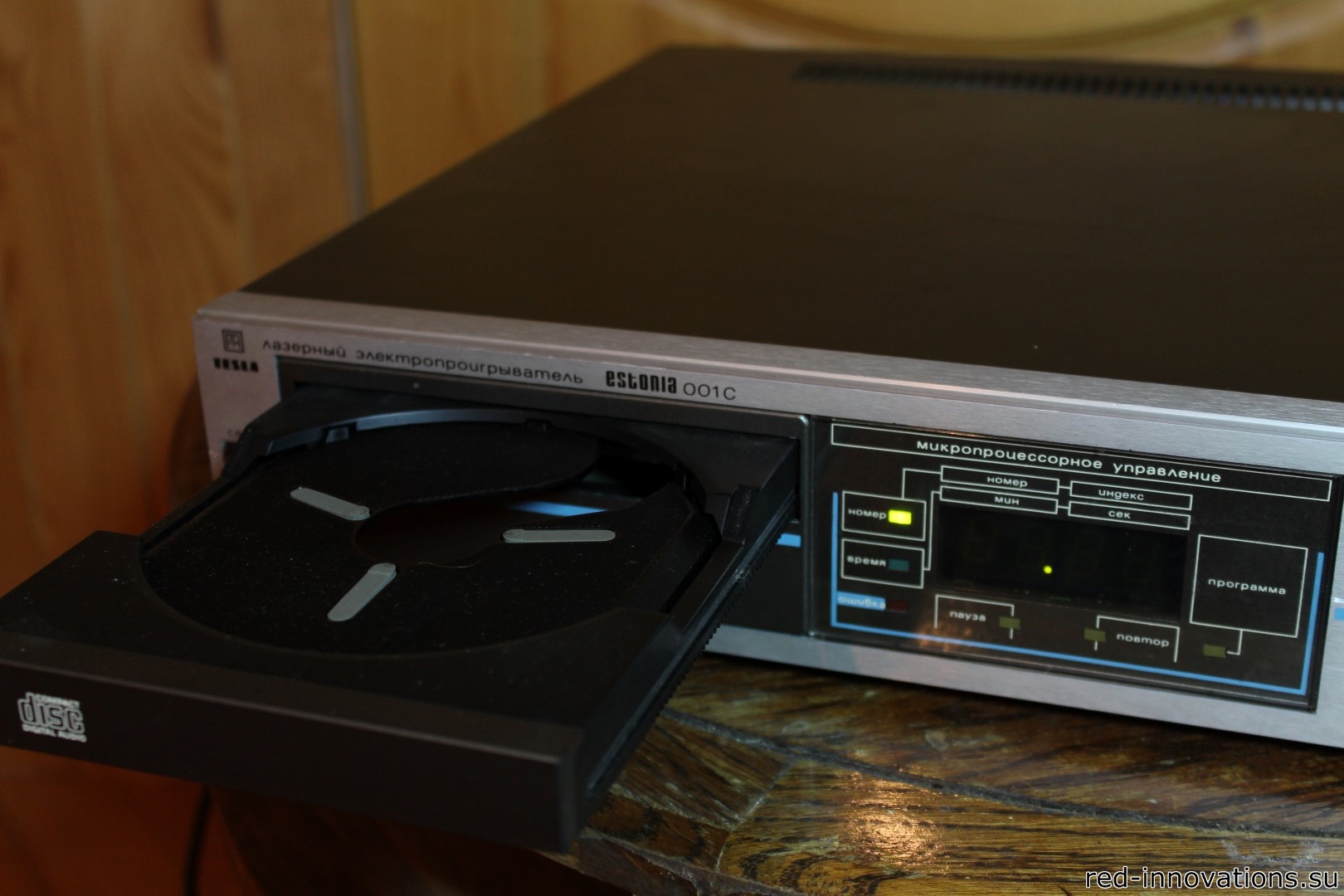

С выдвинутым лотком диска

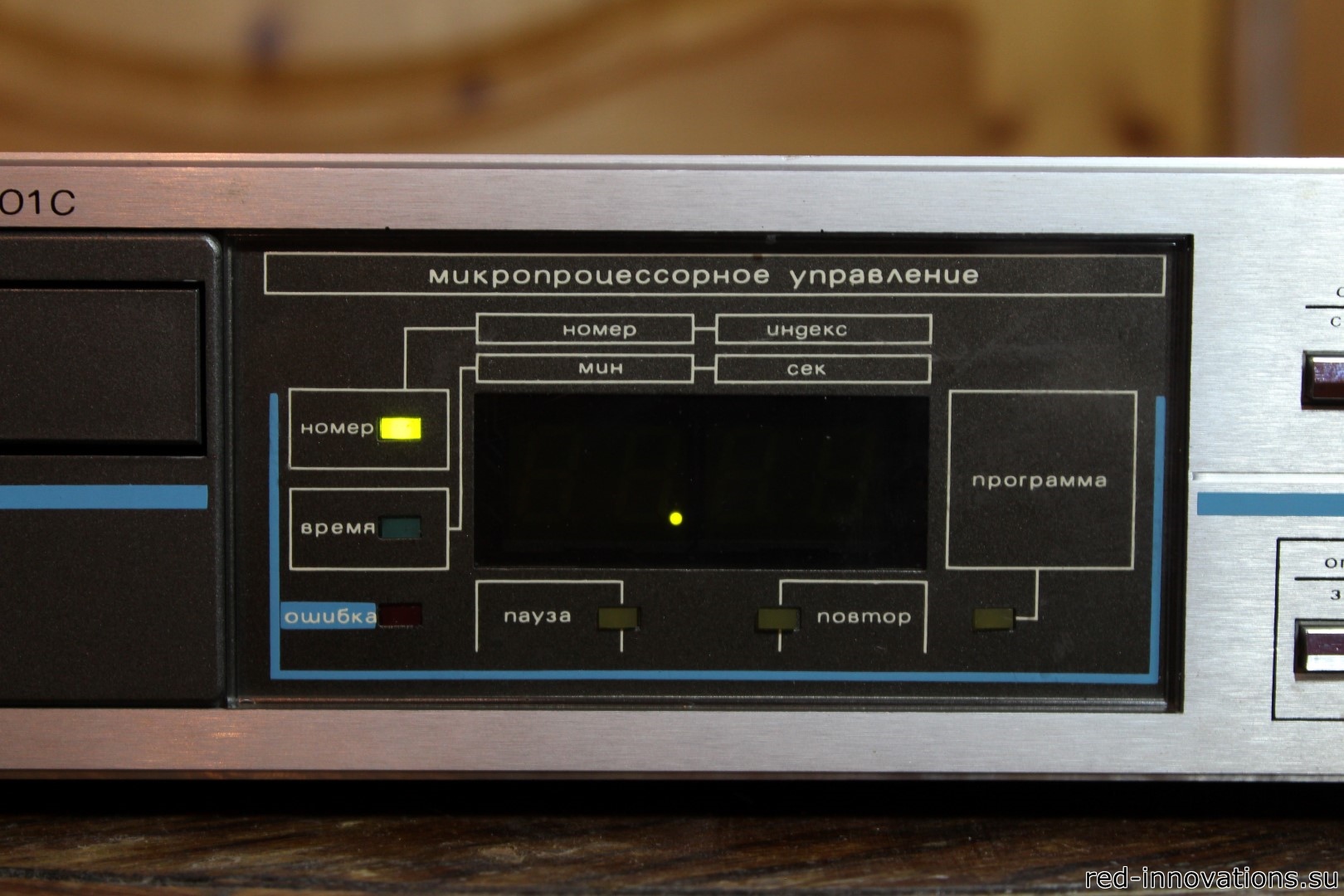

Индикатор номера композиции и времени воспроизведения

Кнопочные переключатели

Вид спереди, включенный аппарат

На задней панели распологаются выход на усилитель и регулятор громкости на головные телефоны

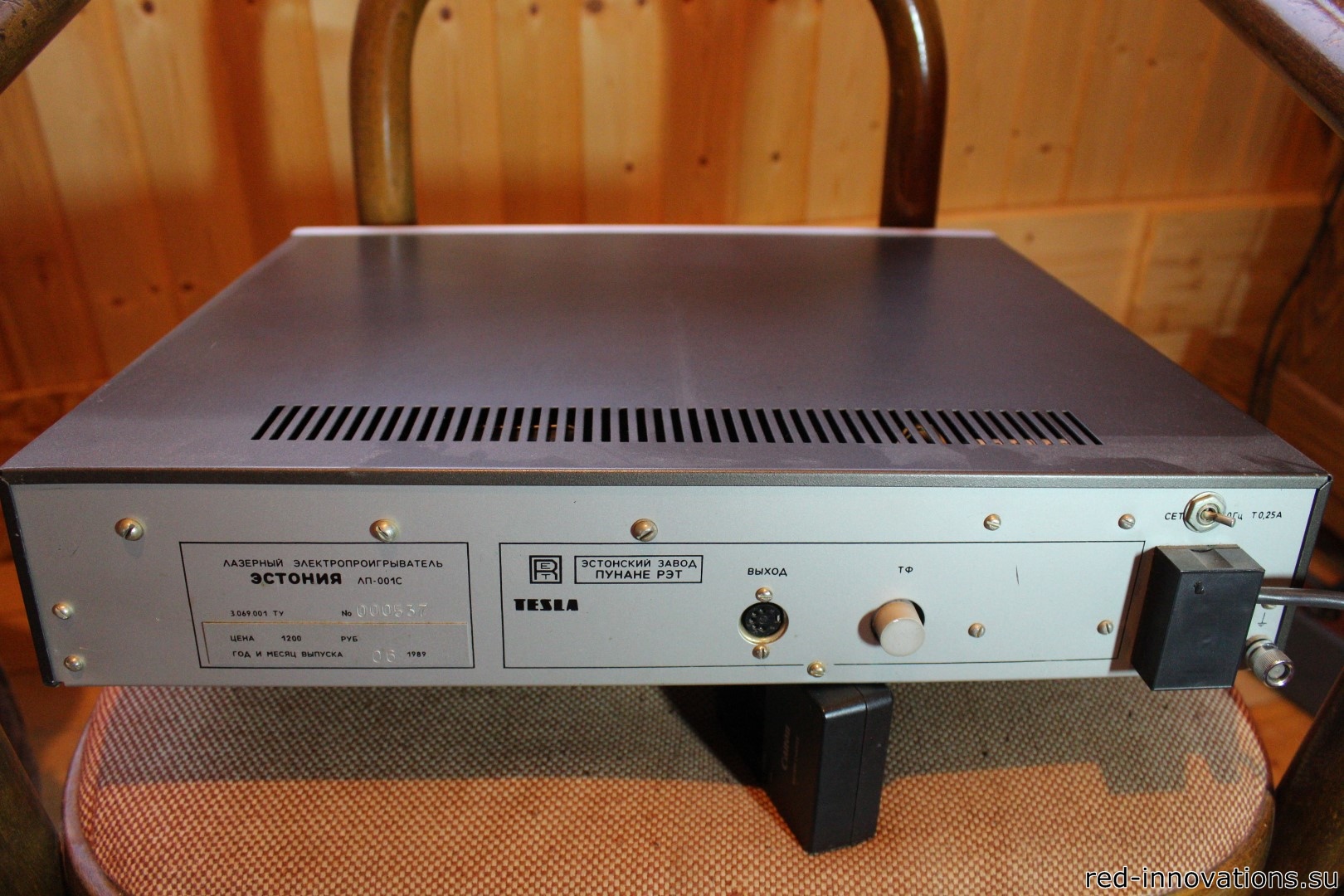

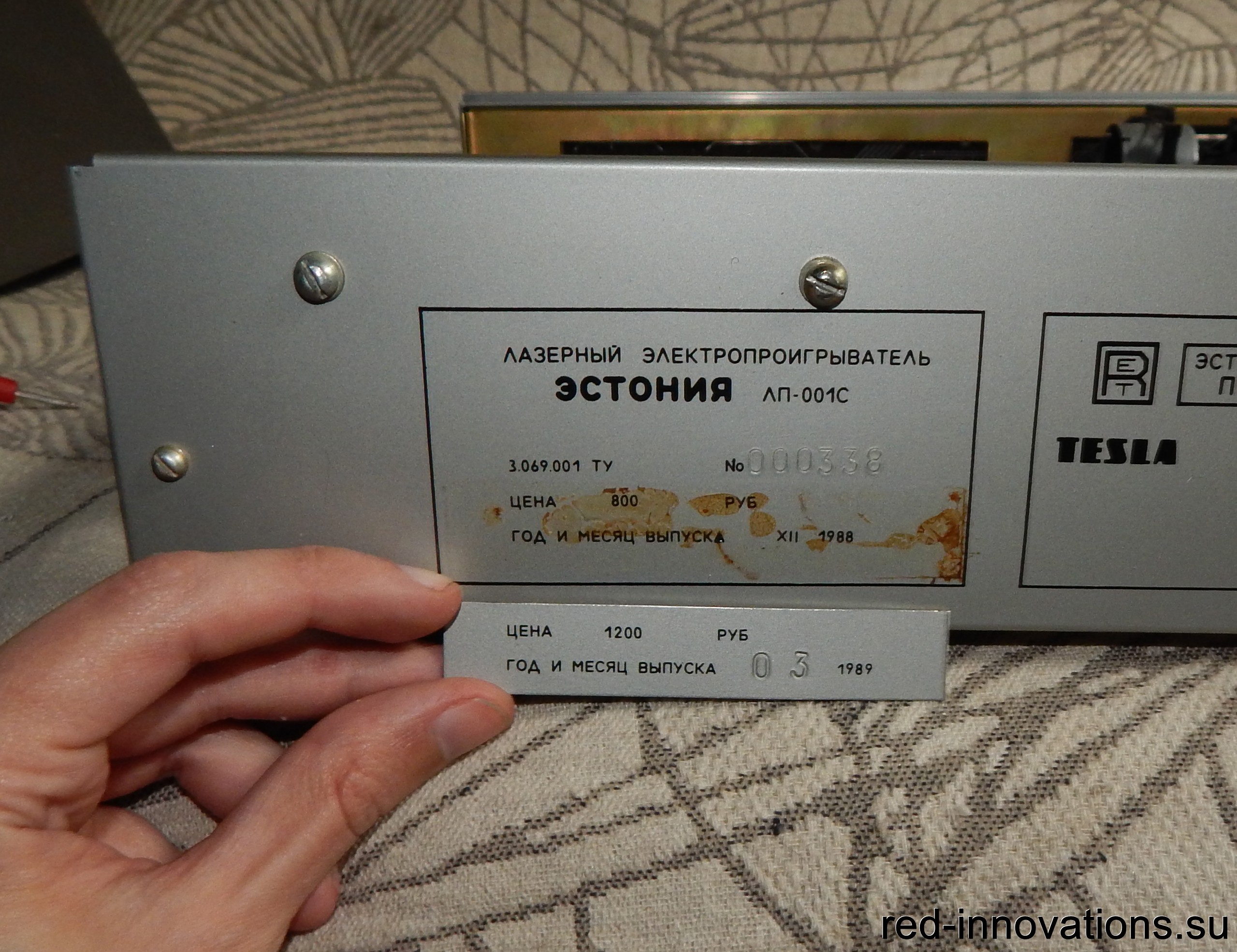

Изначальная маркировка на задней стенке и отклеенная табличка с новой ценой и иной датой выпуска

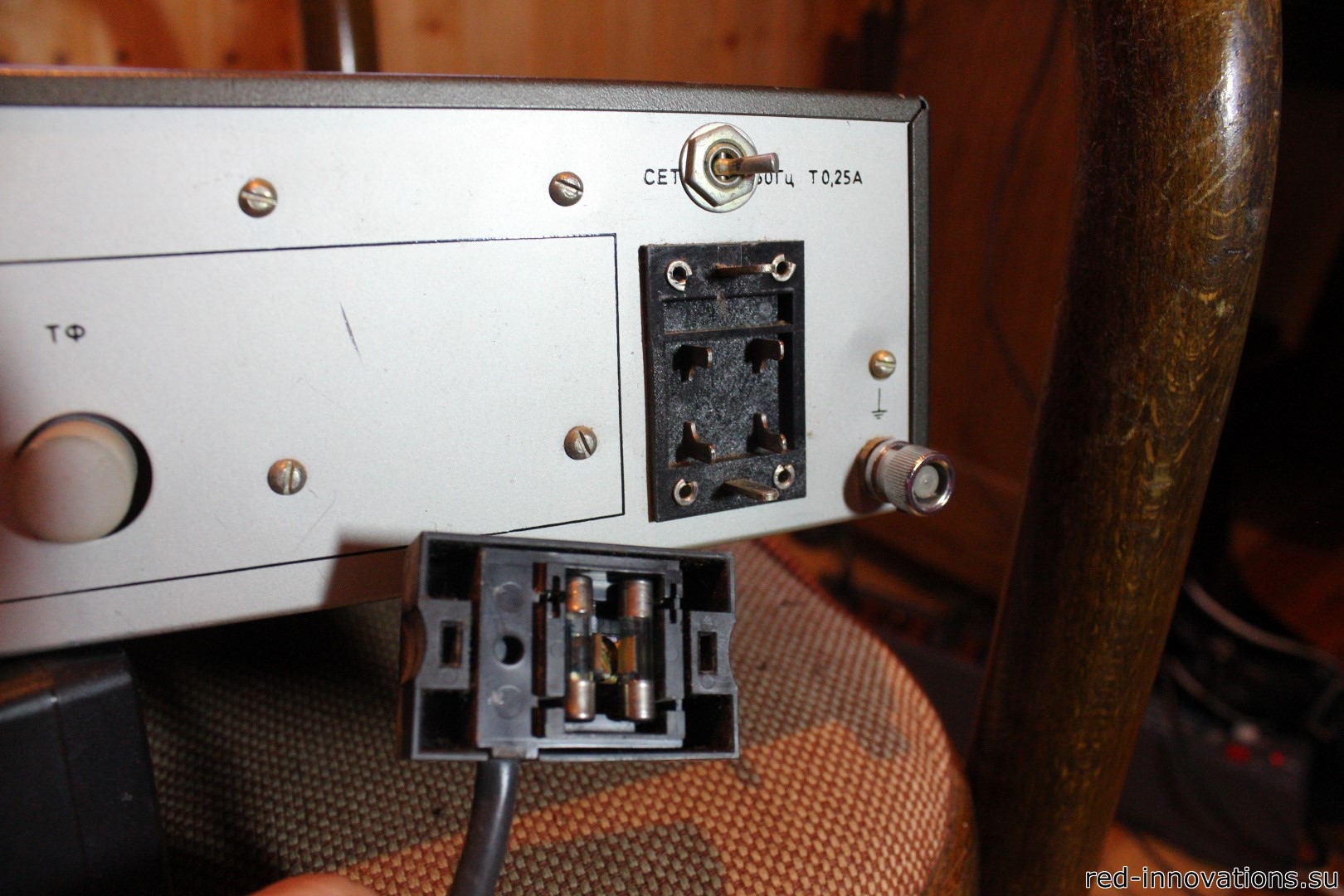

Подключение сетевого шнура с колодкой предохранителей

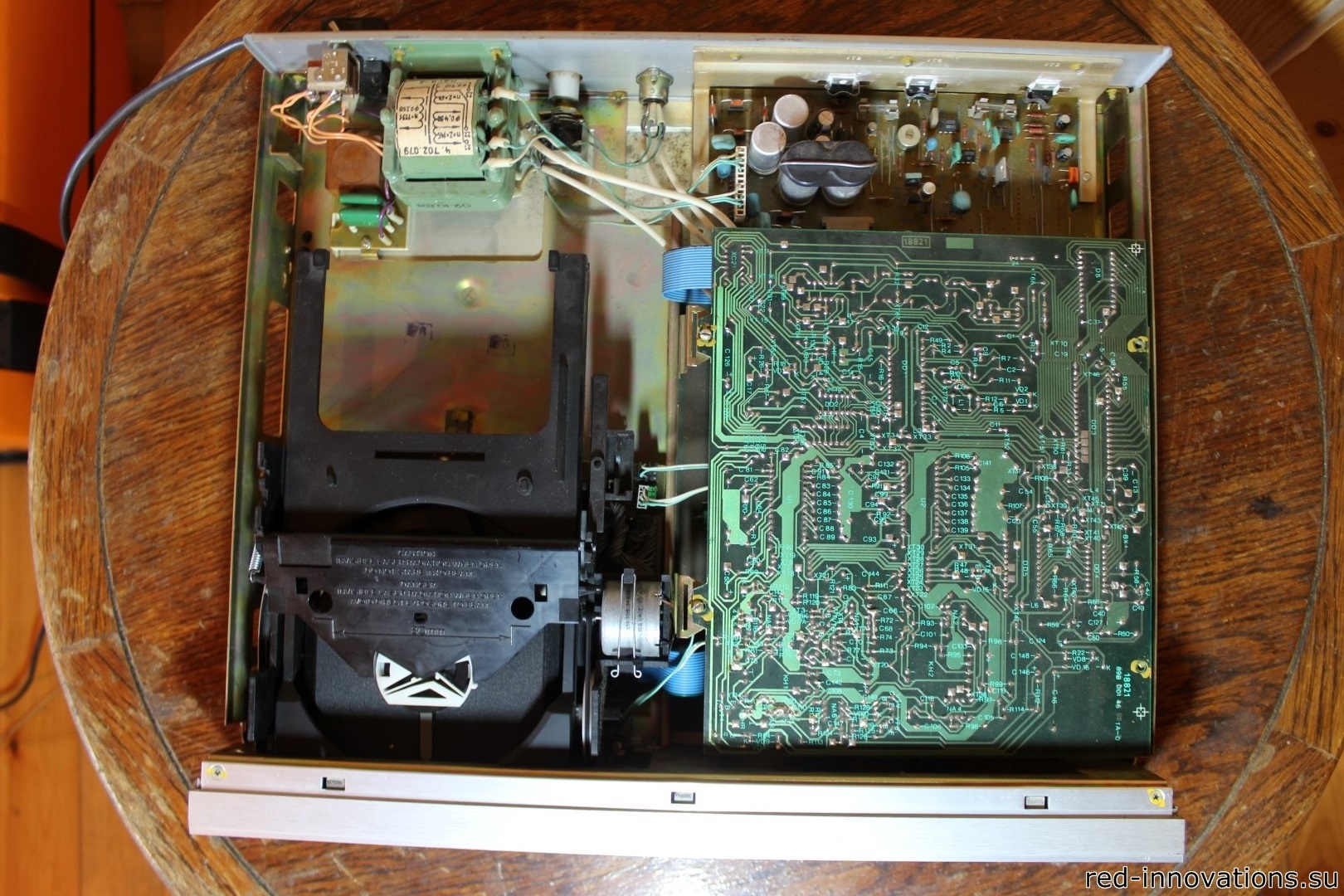

Со снятым кожухом

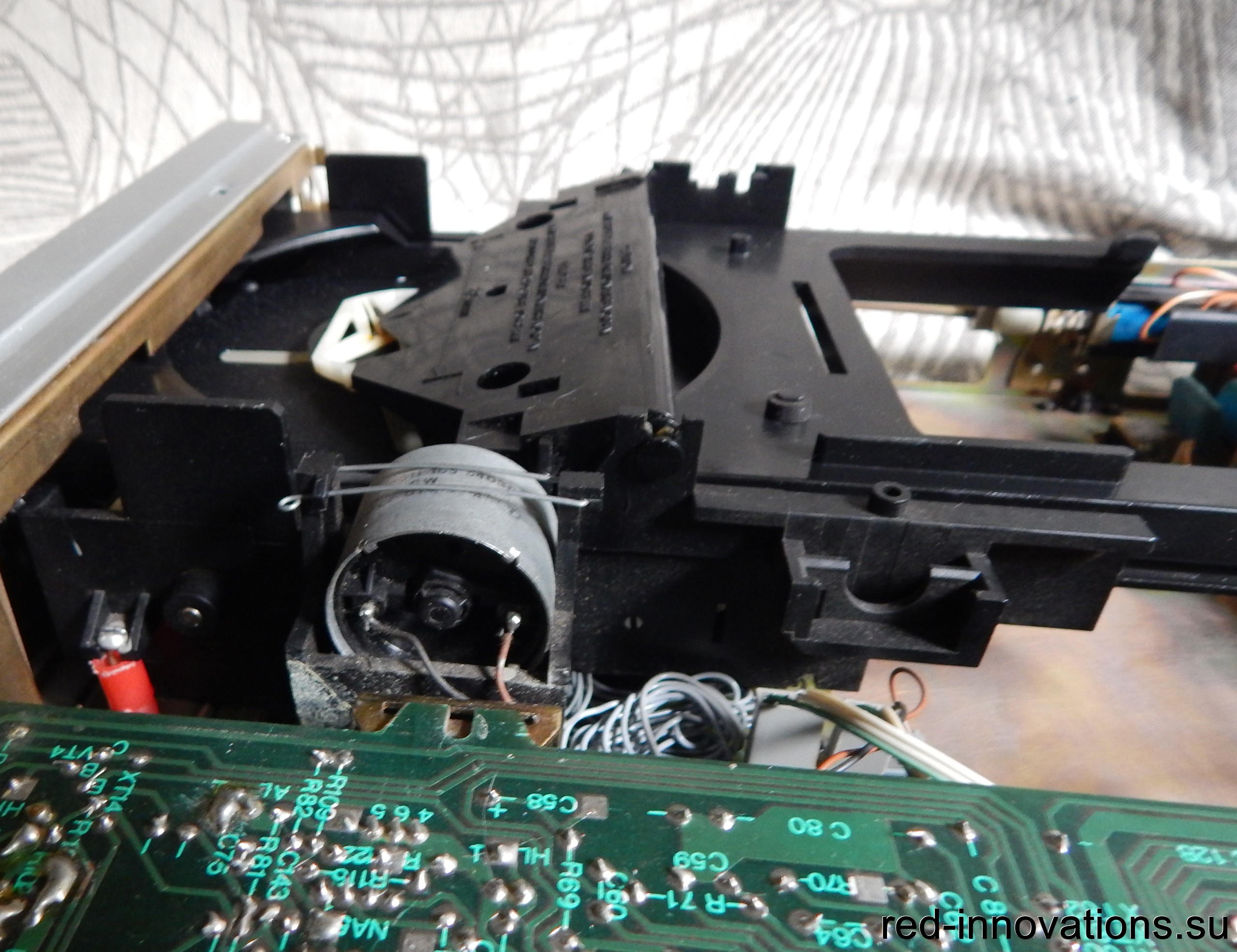

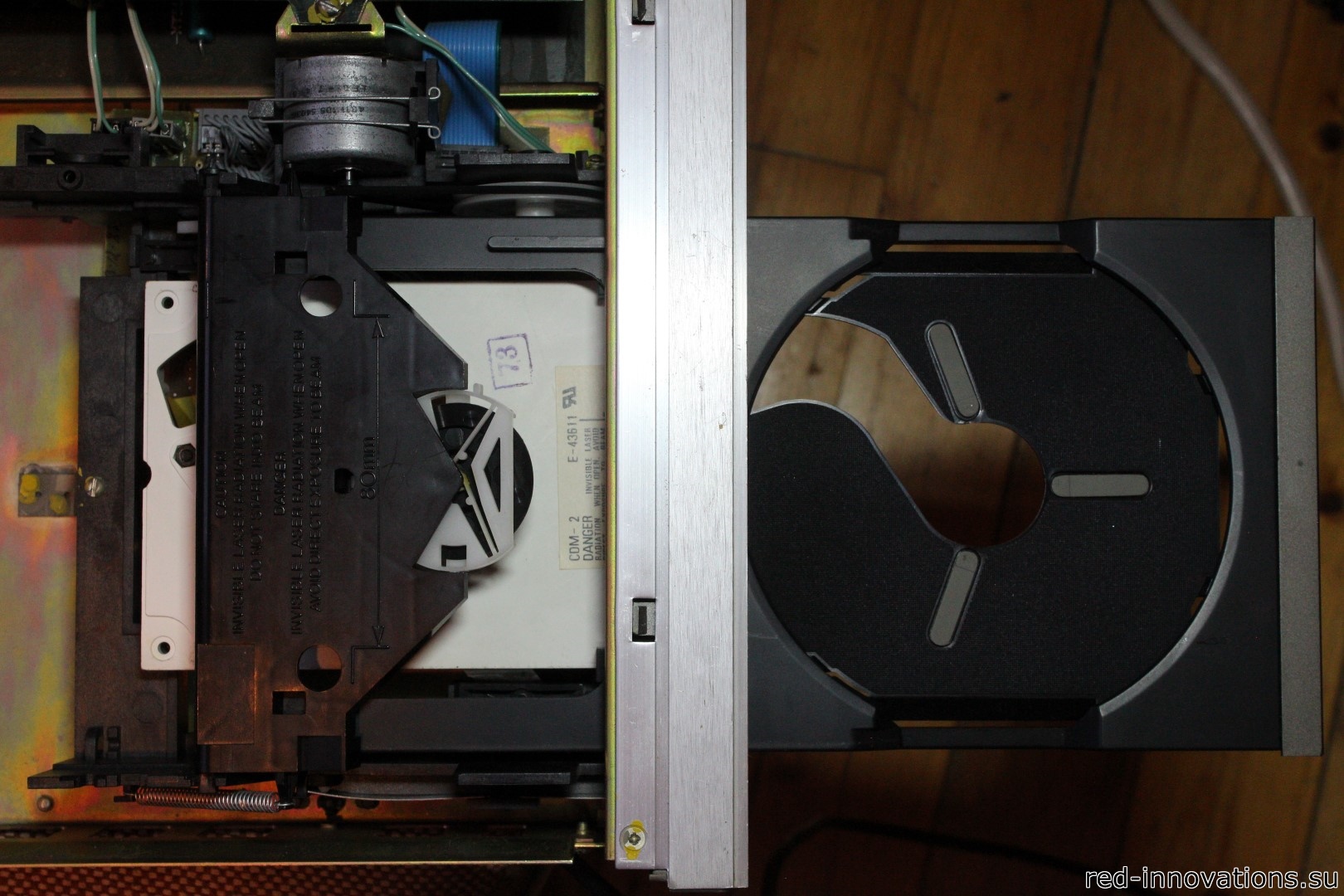

Механизм загрузки компакт-диска

Механизм загрузки компакт-диска

Механизм загрузки компакт-диска

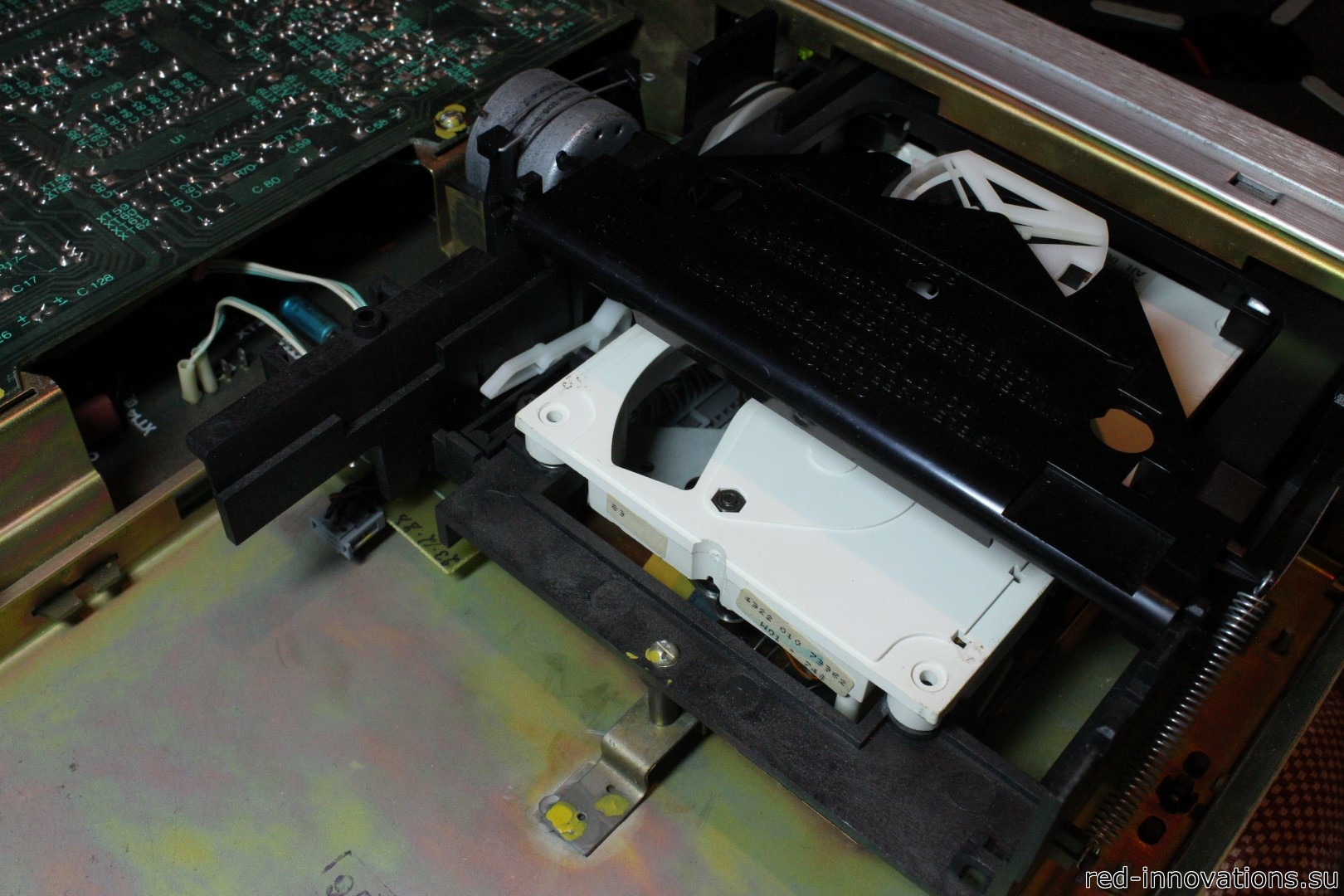

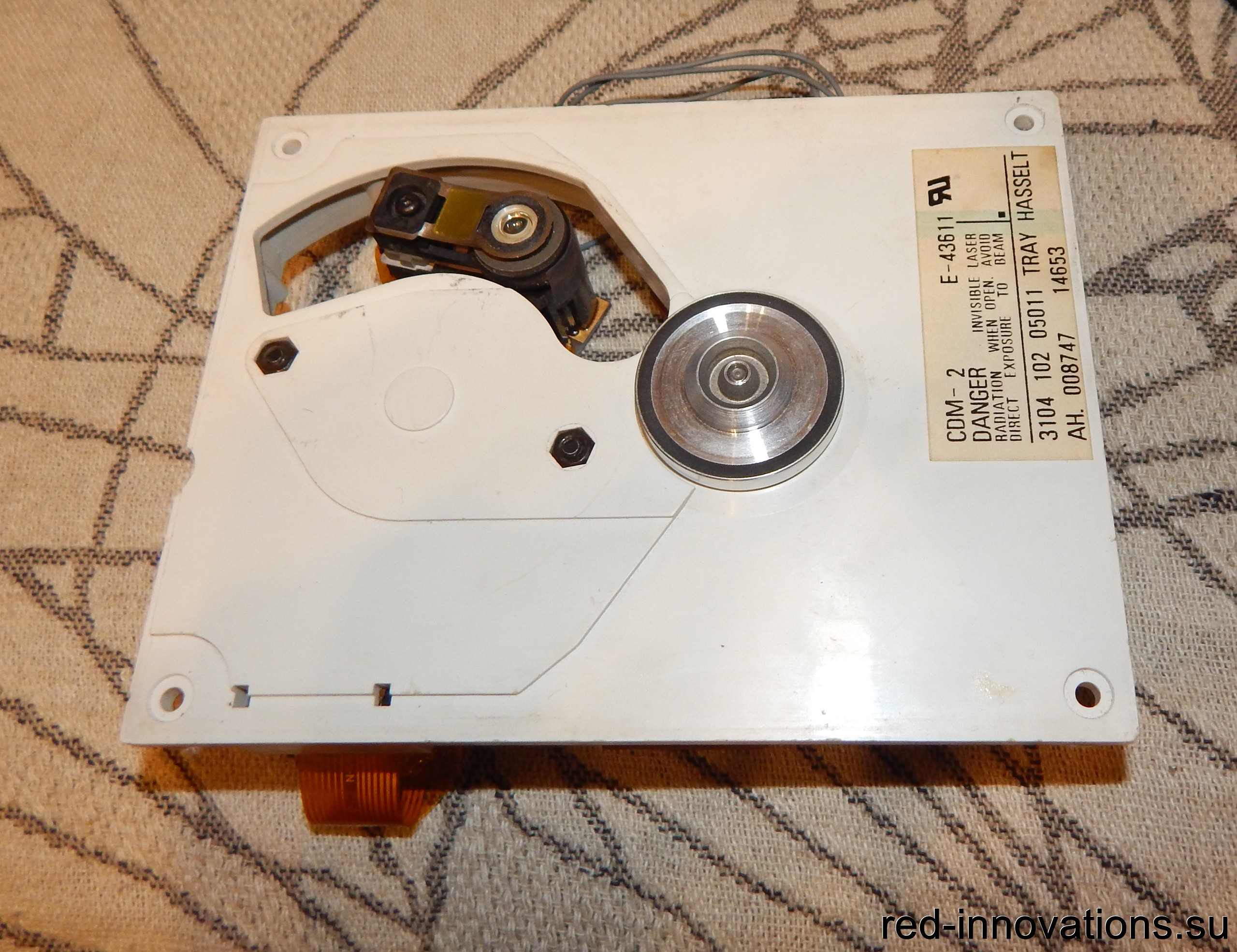

Оптико-механический блок

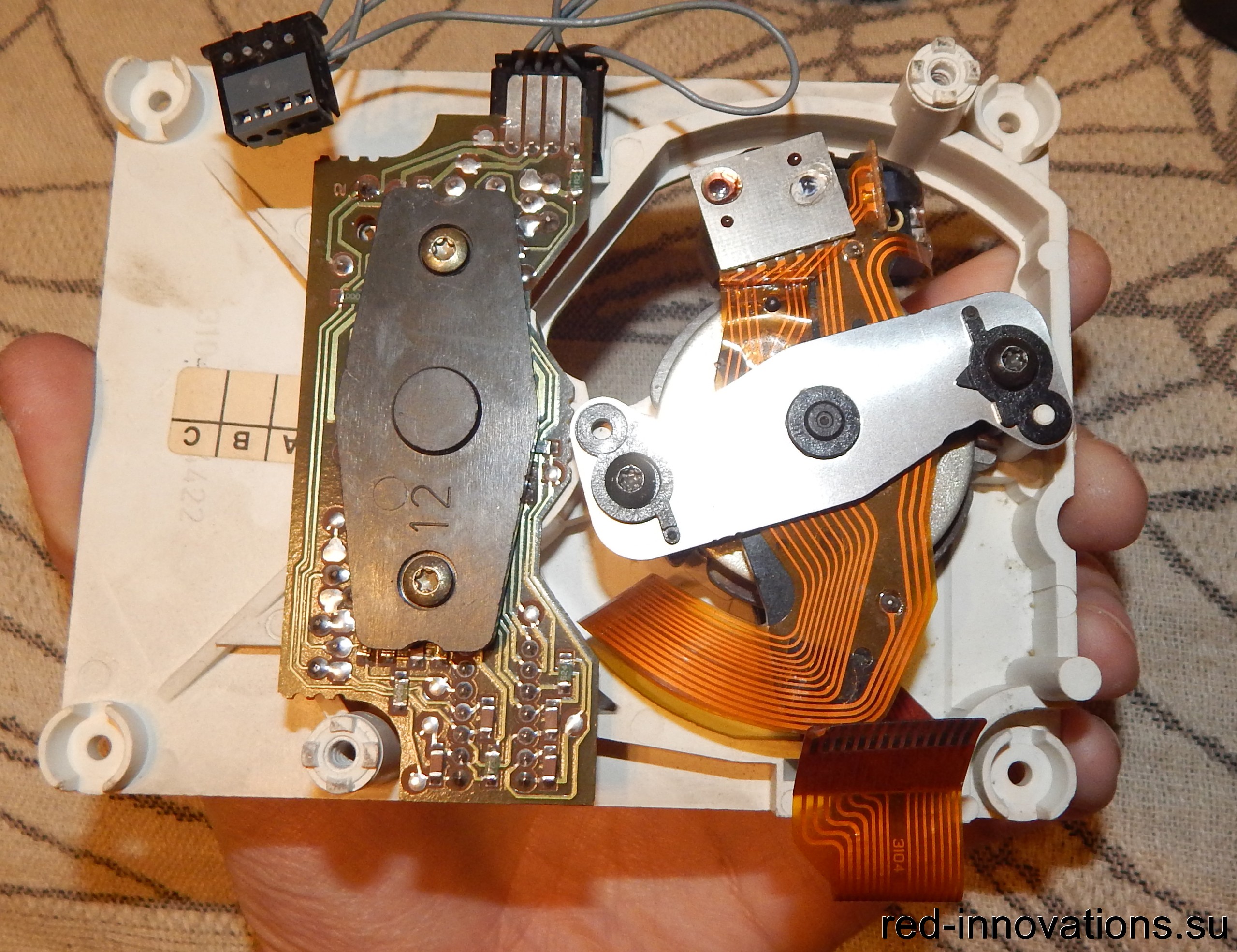

Оптико-механический блок - вид снизу

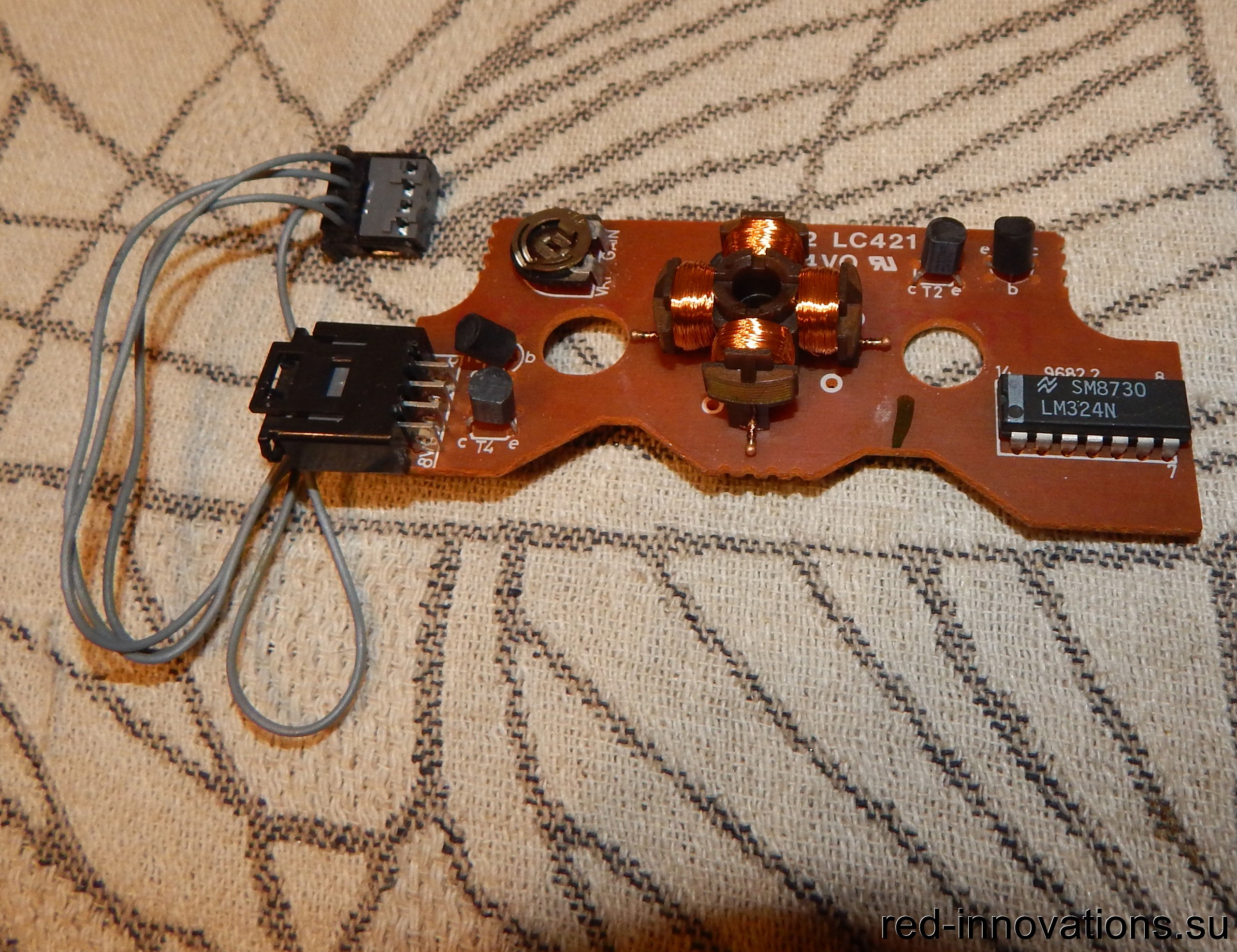

Плата двигателя шпинделя

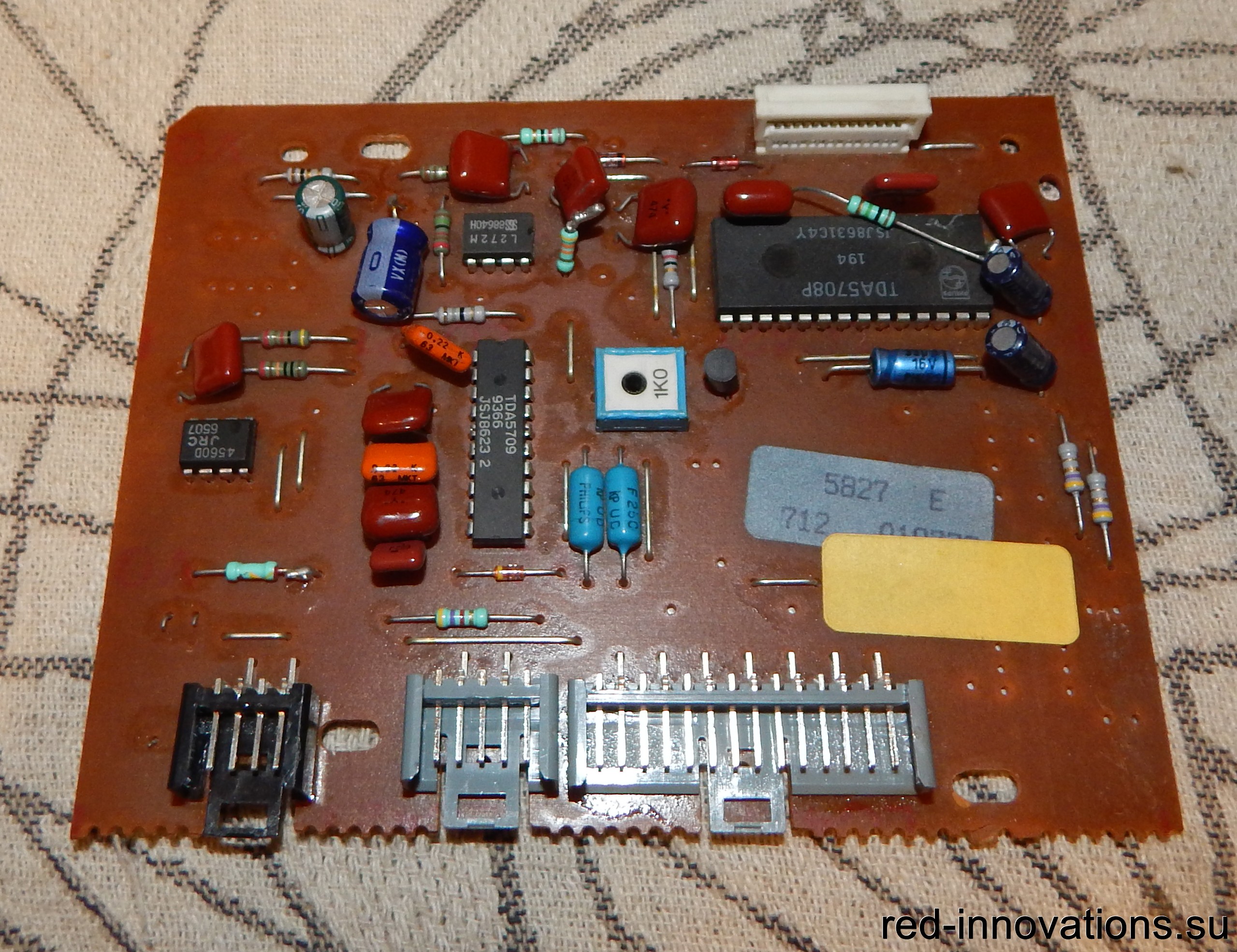

Блок сервоэлектроники

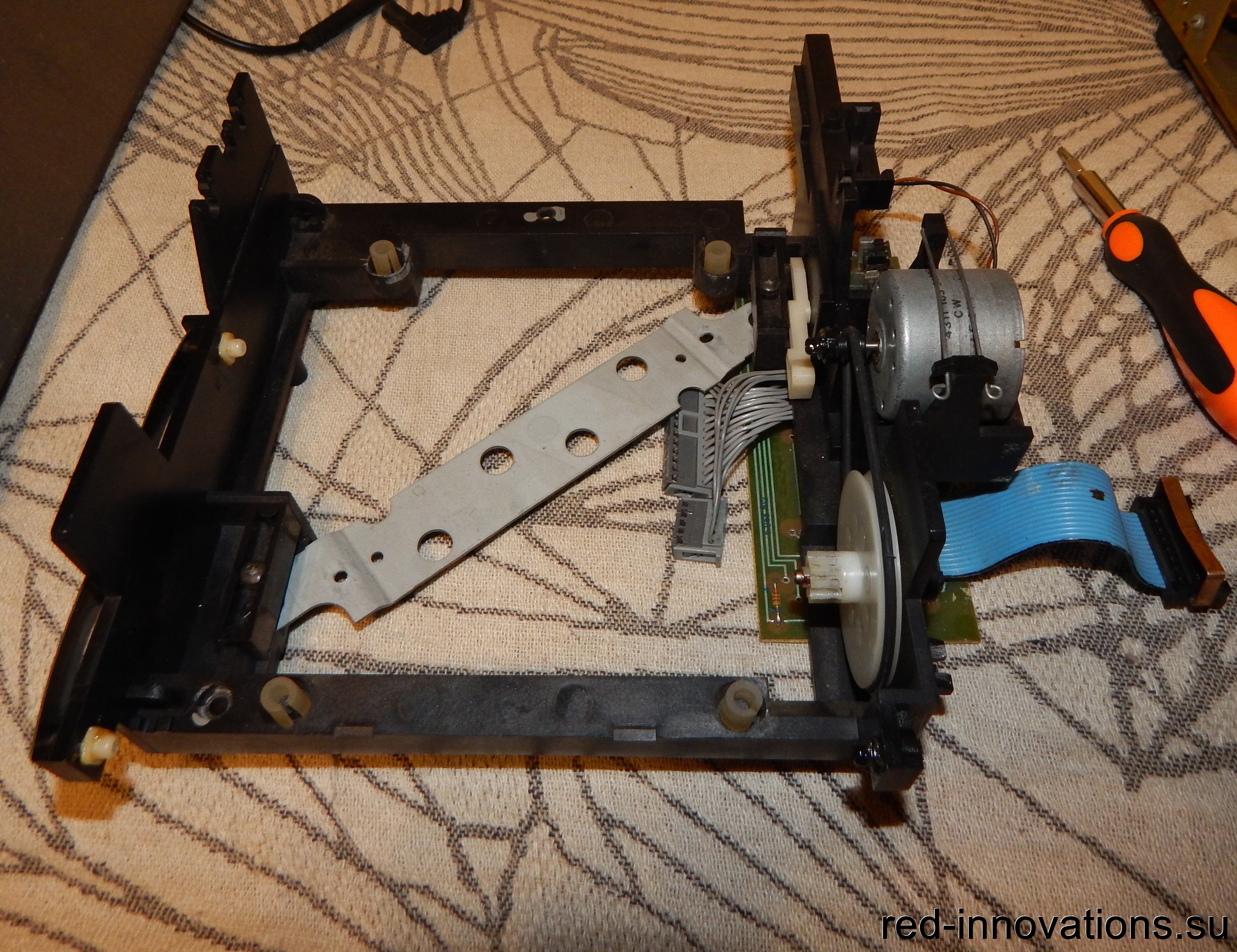

Станина крепления ОМБ и механизма загрузки

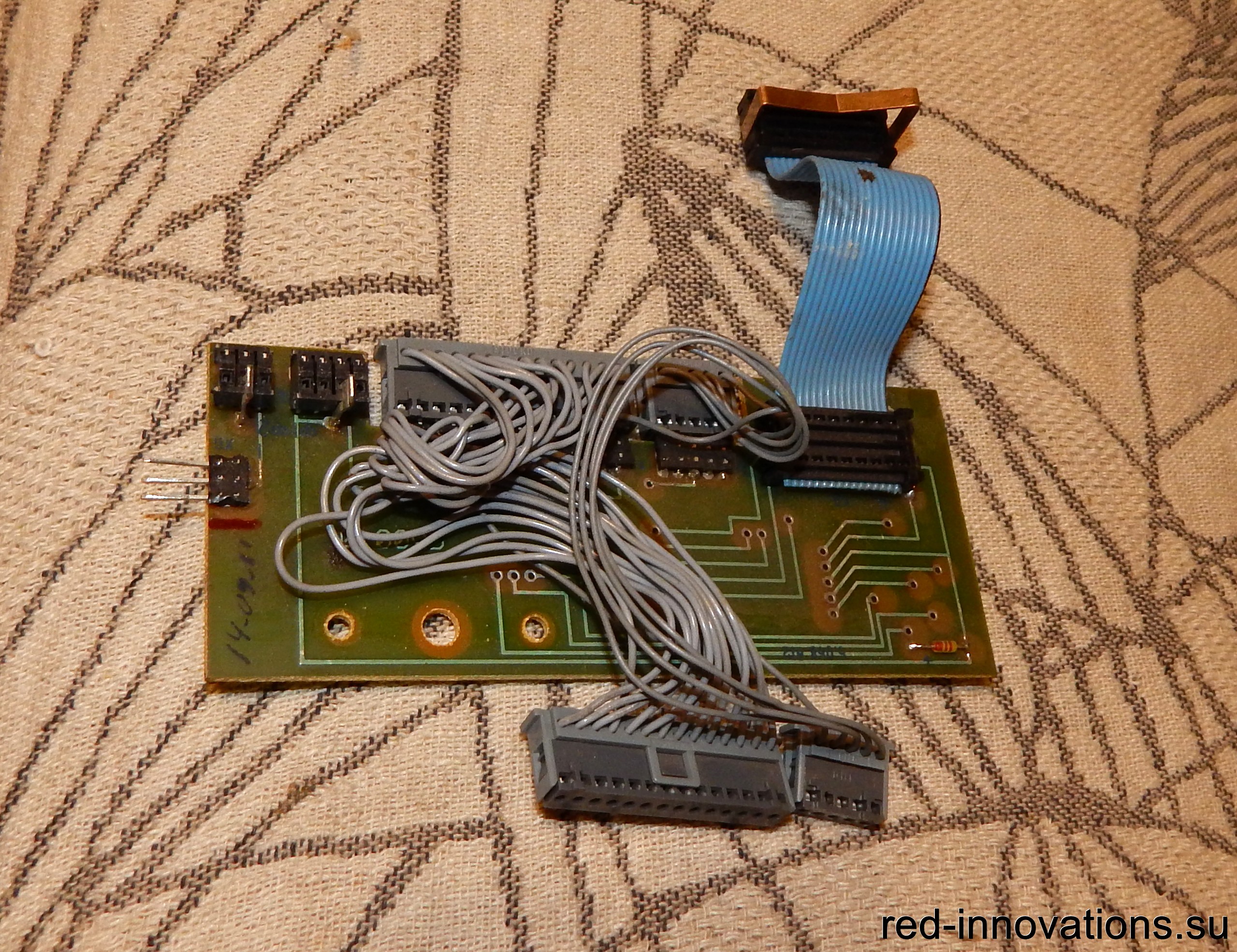

Соединительная плата: переходник с разъёмов Philips на советские

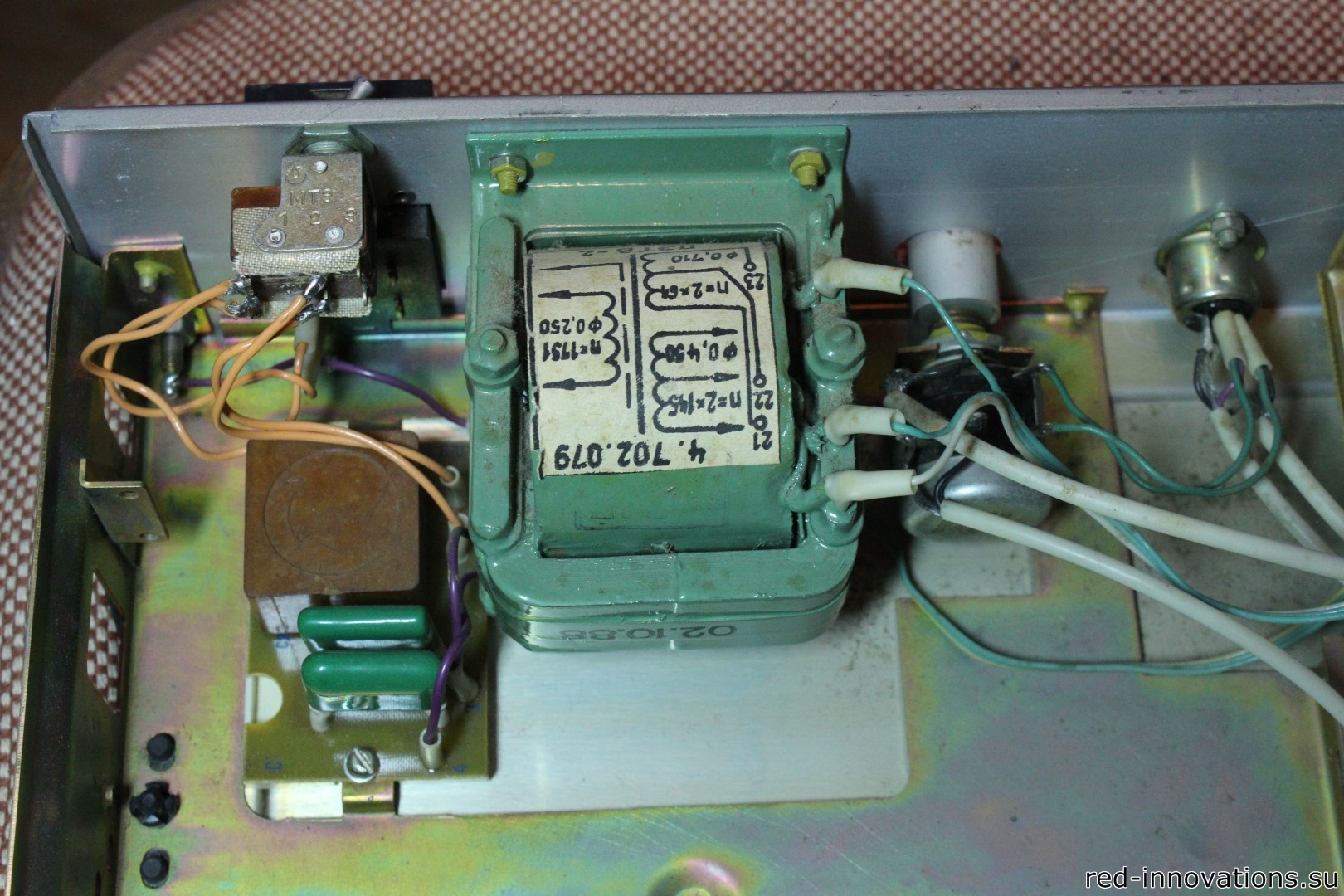

Трансформатор. К сожалению, проигрыватель, принадлежащий нашему музею дополнен не родным тумблером

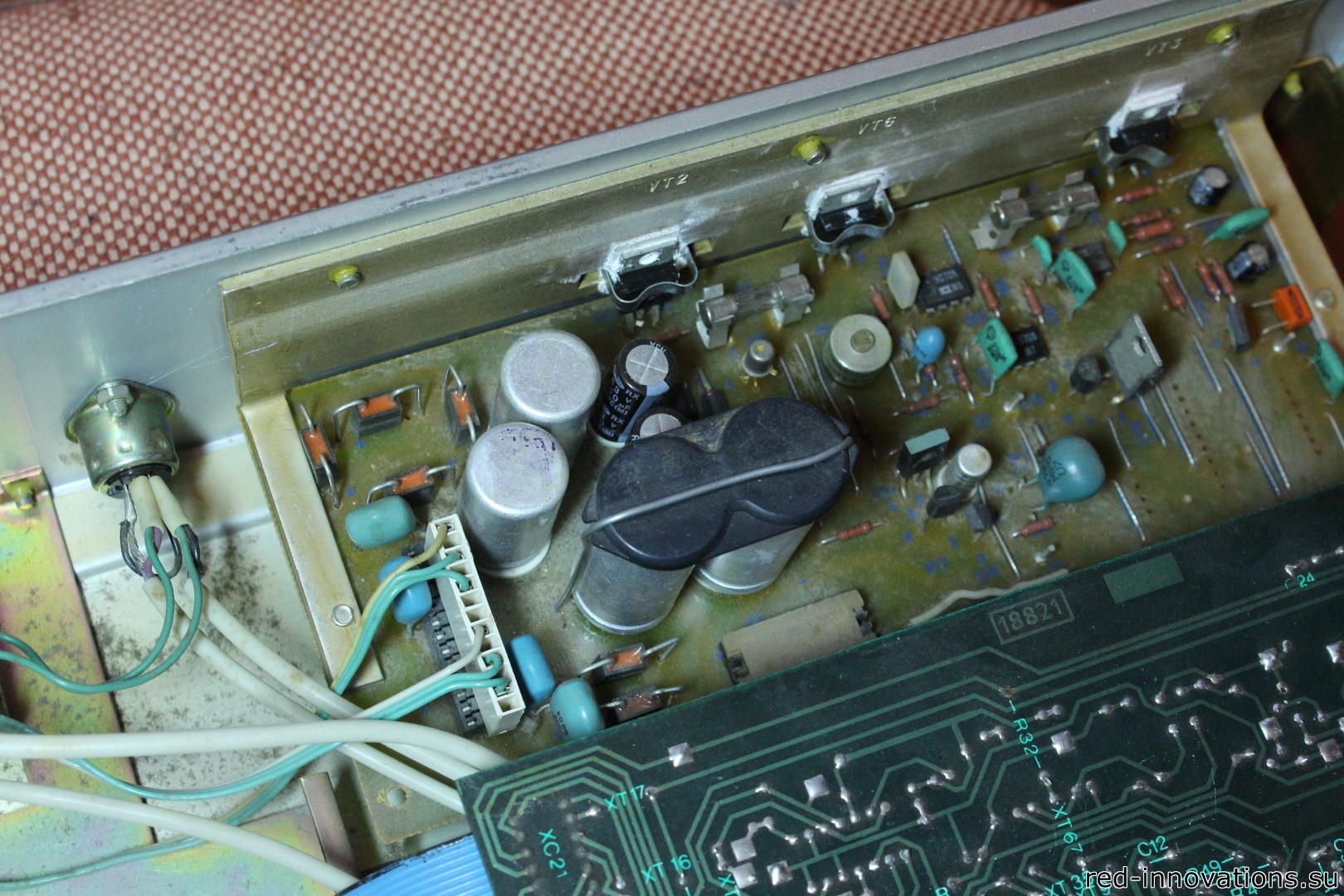

Блок питания

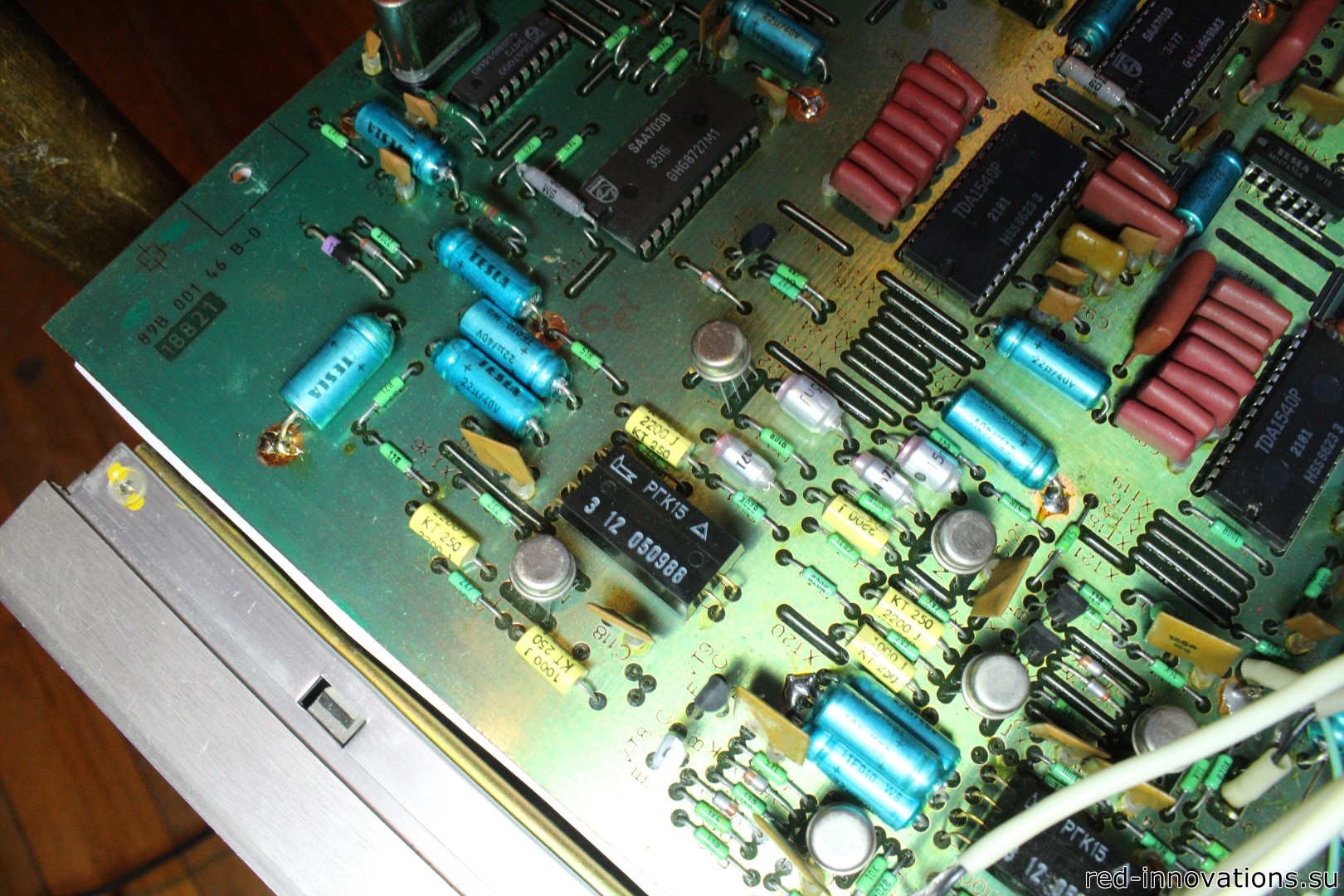

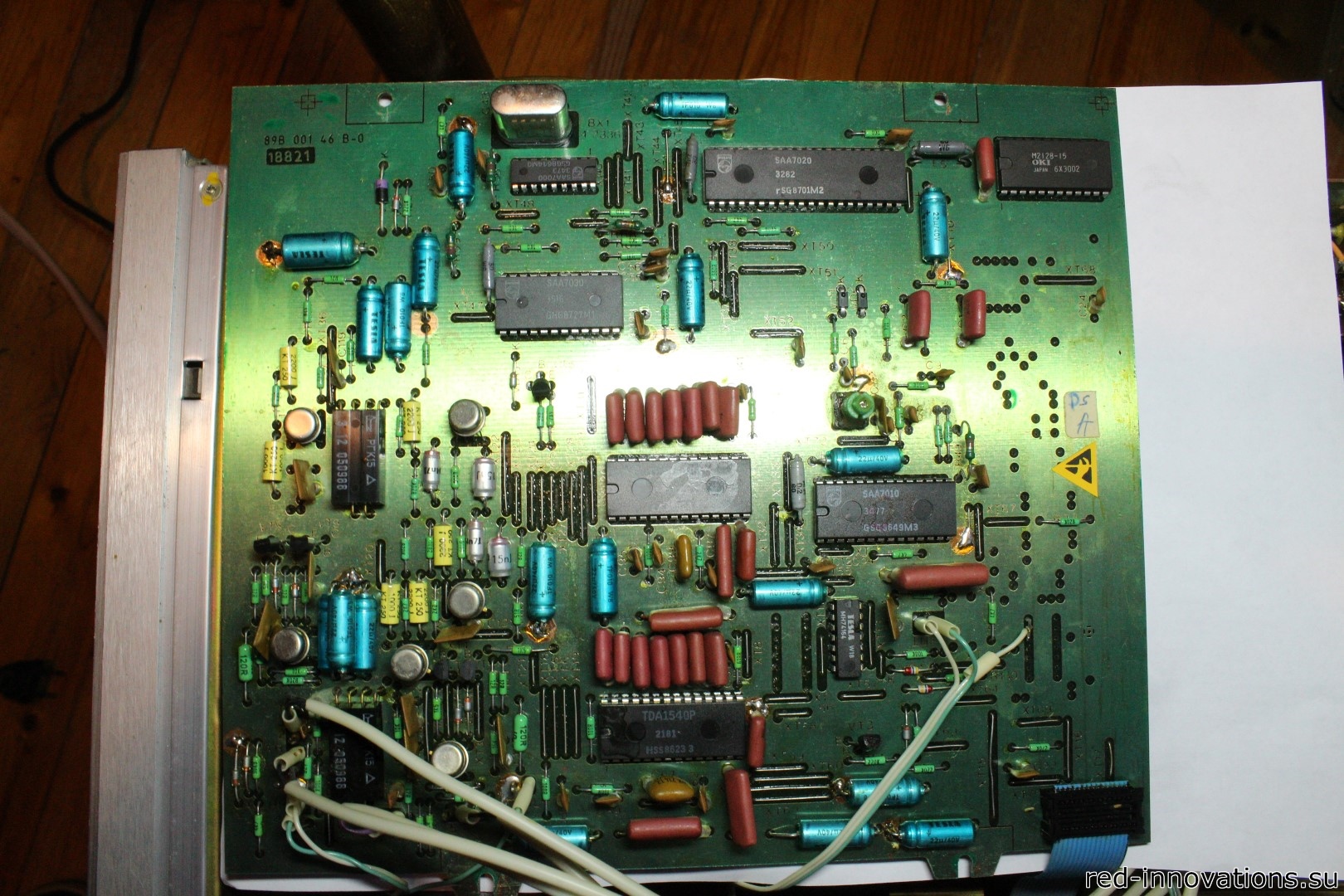

Блок декодера

Помимо комплектующих от Philips и Tesla имеются и советские детали

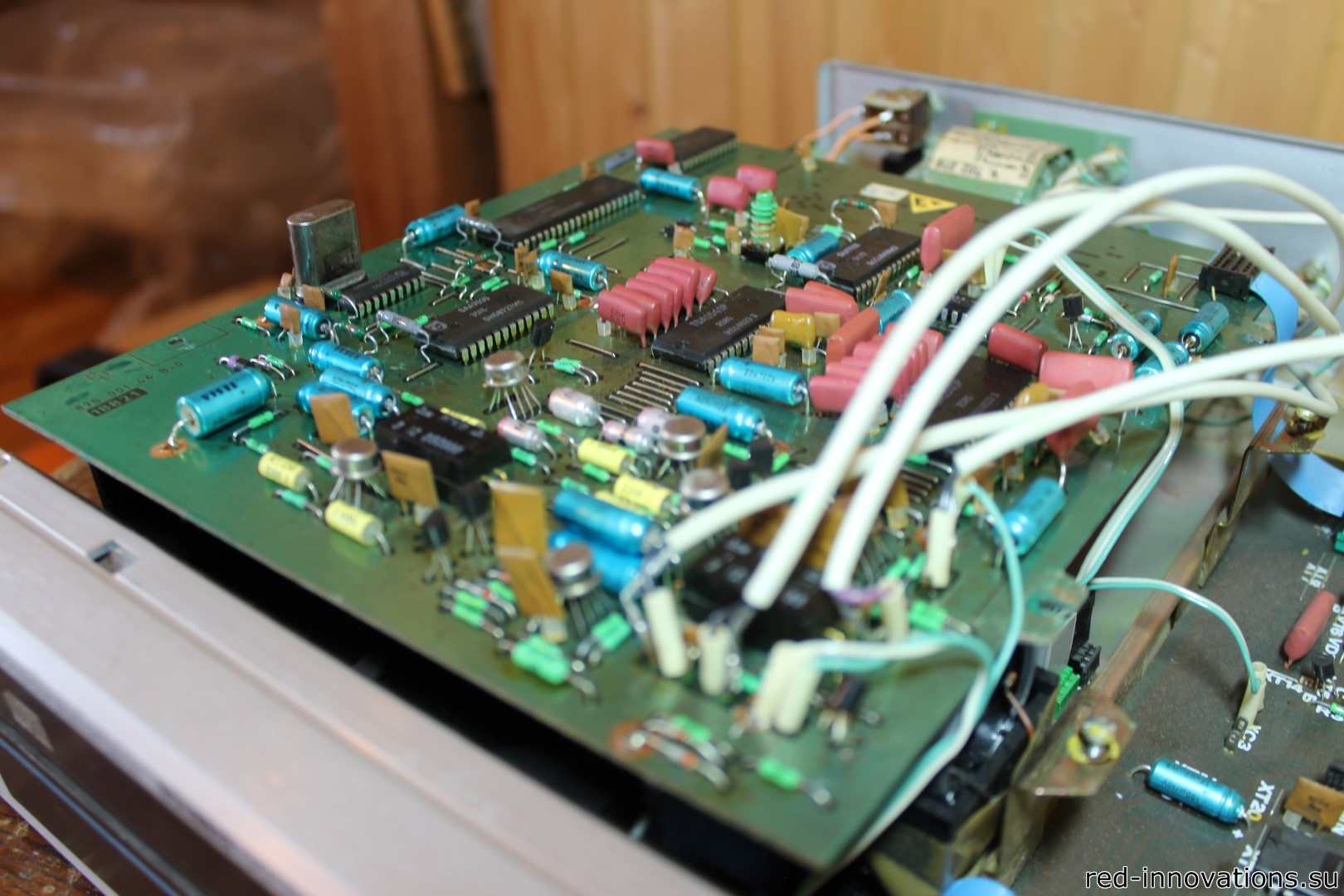

Откинутый блок декодера

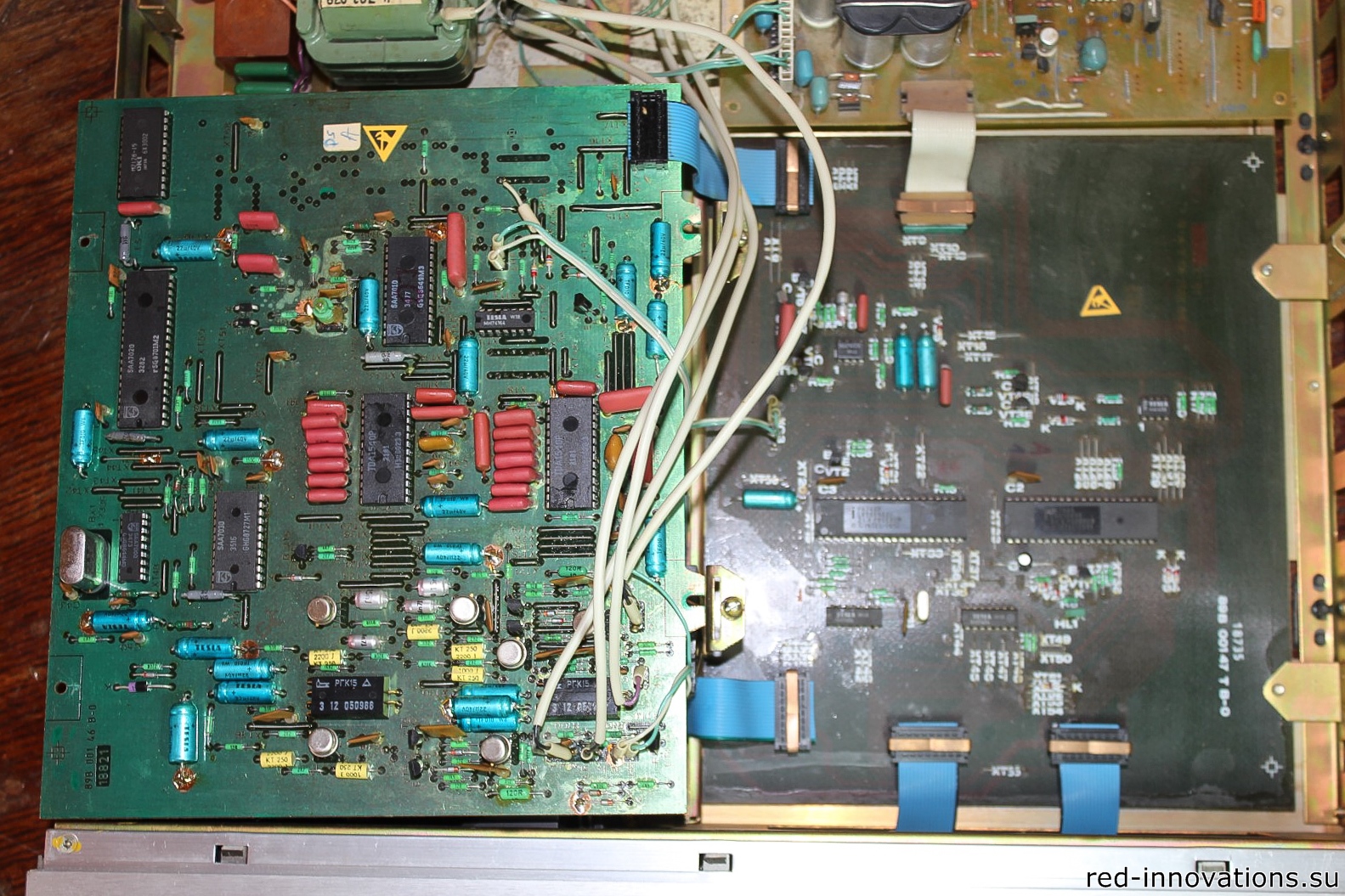

С откинутым блоком декодера, также виден блок управления

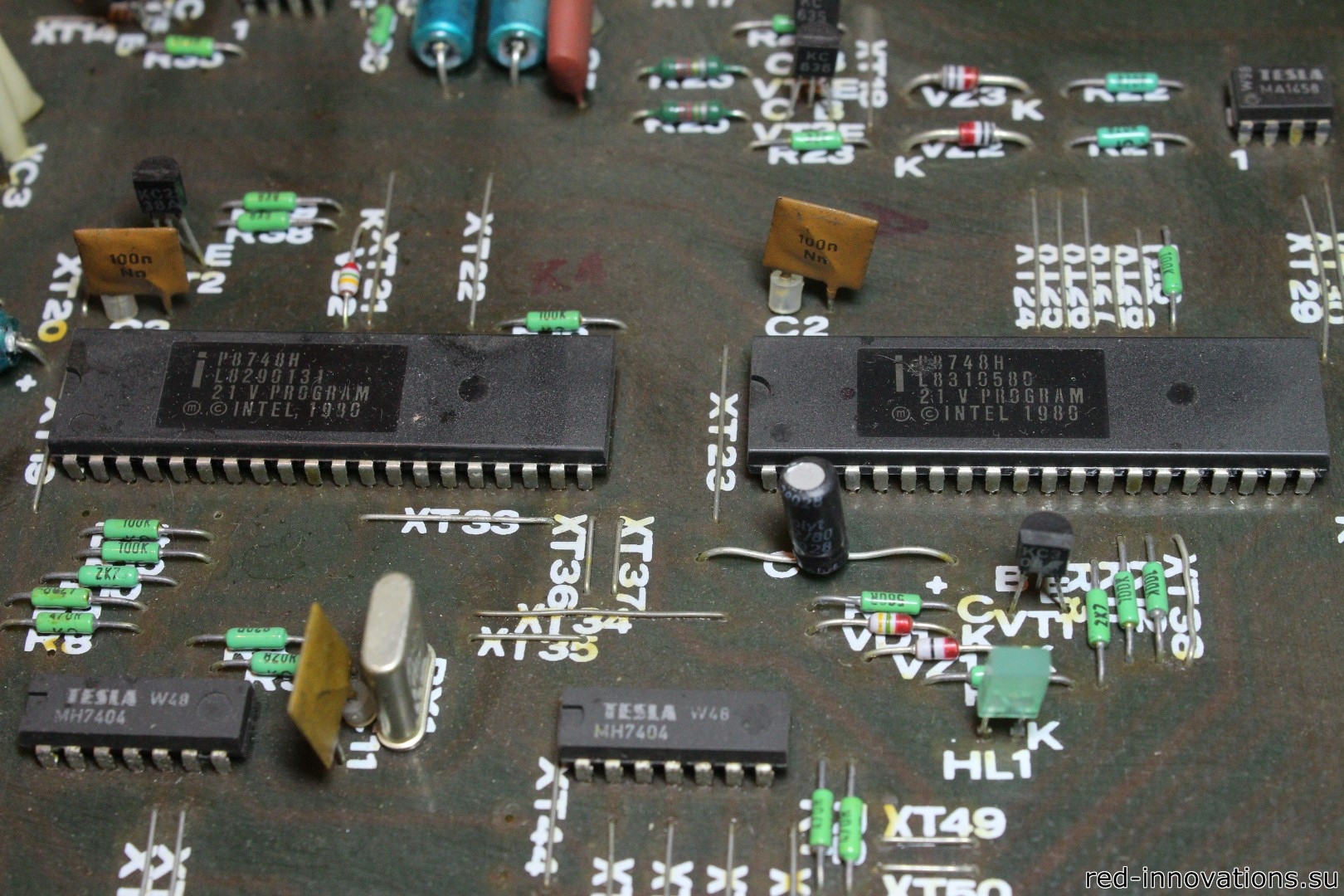

Контроллеры фирмы Intel в блоке управления

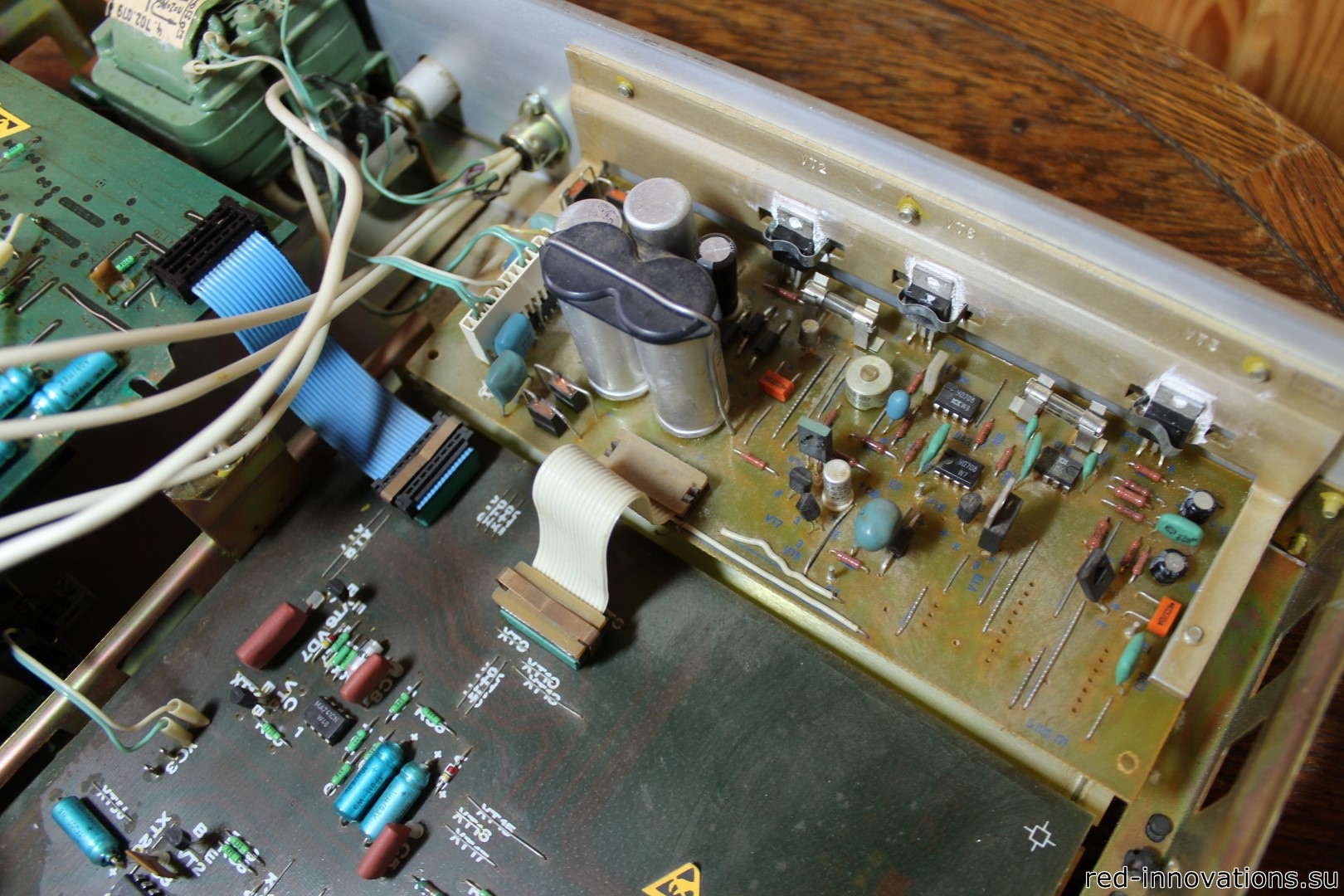

Блок питания

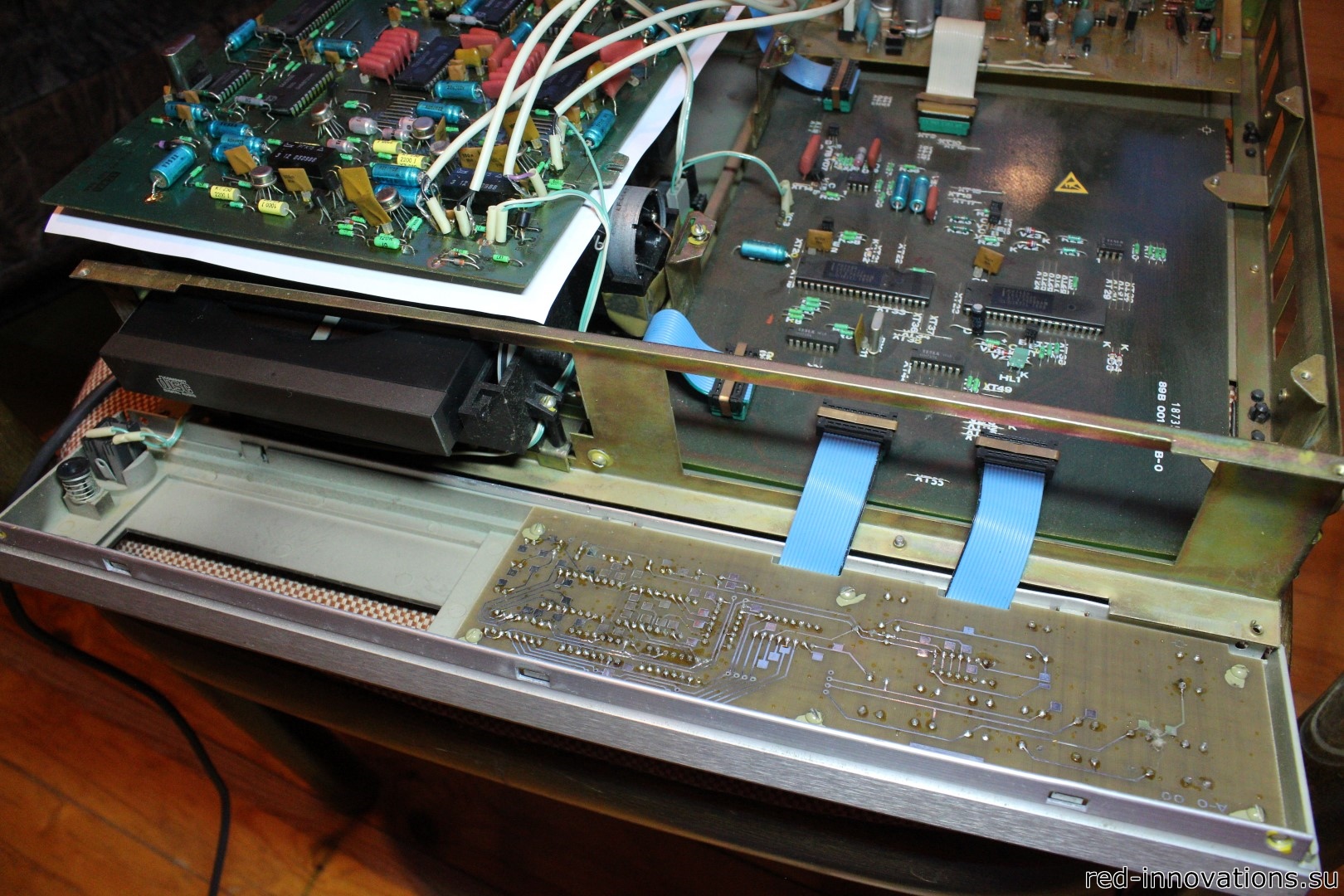

С откинутой передней панелью

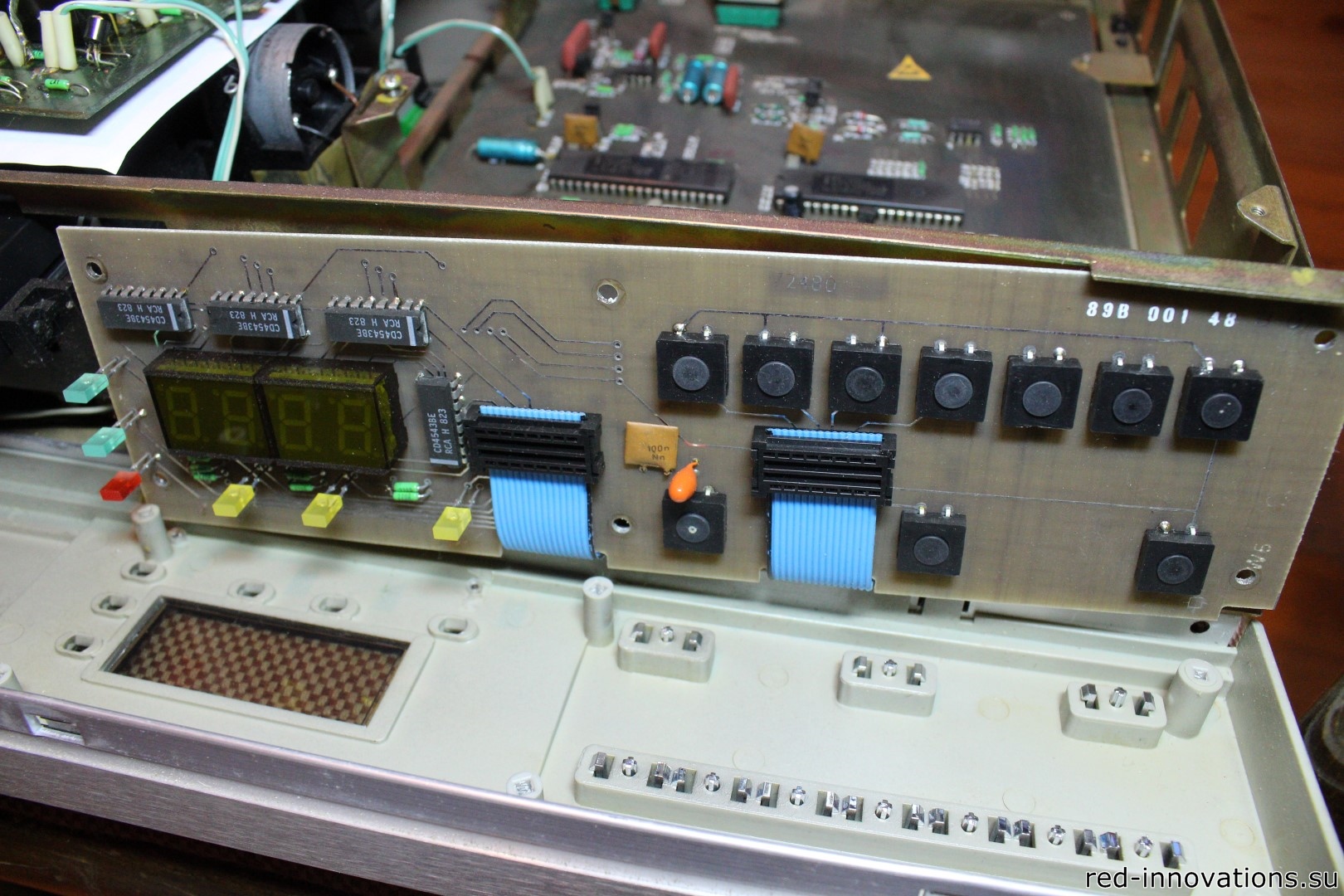

Блок индикации и коммутации

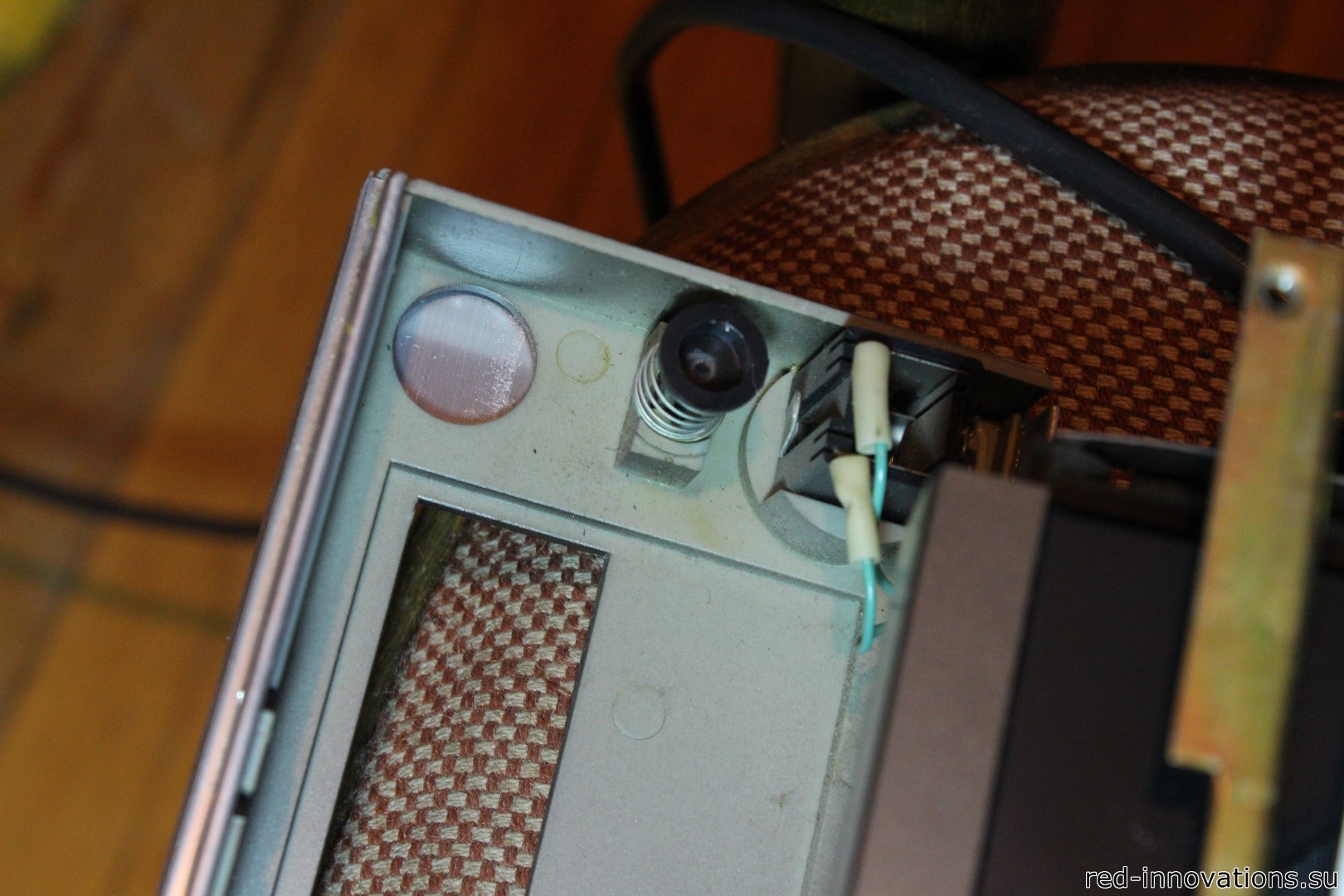

УТеслы МС925 здесь находится регулятор громкости для головных телефонов, в Эстонии же его разместили сзади

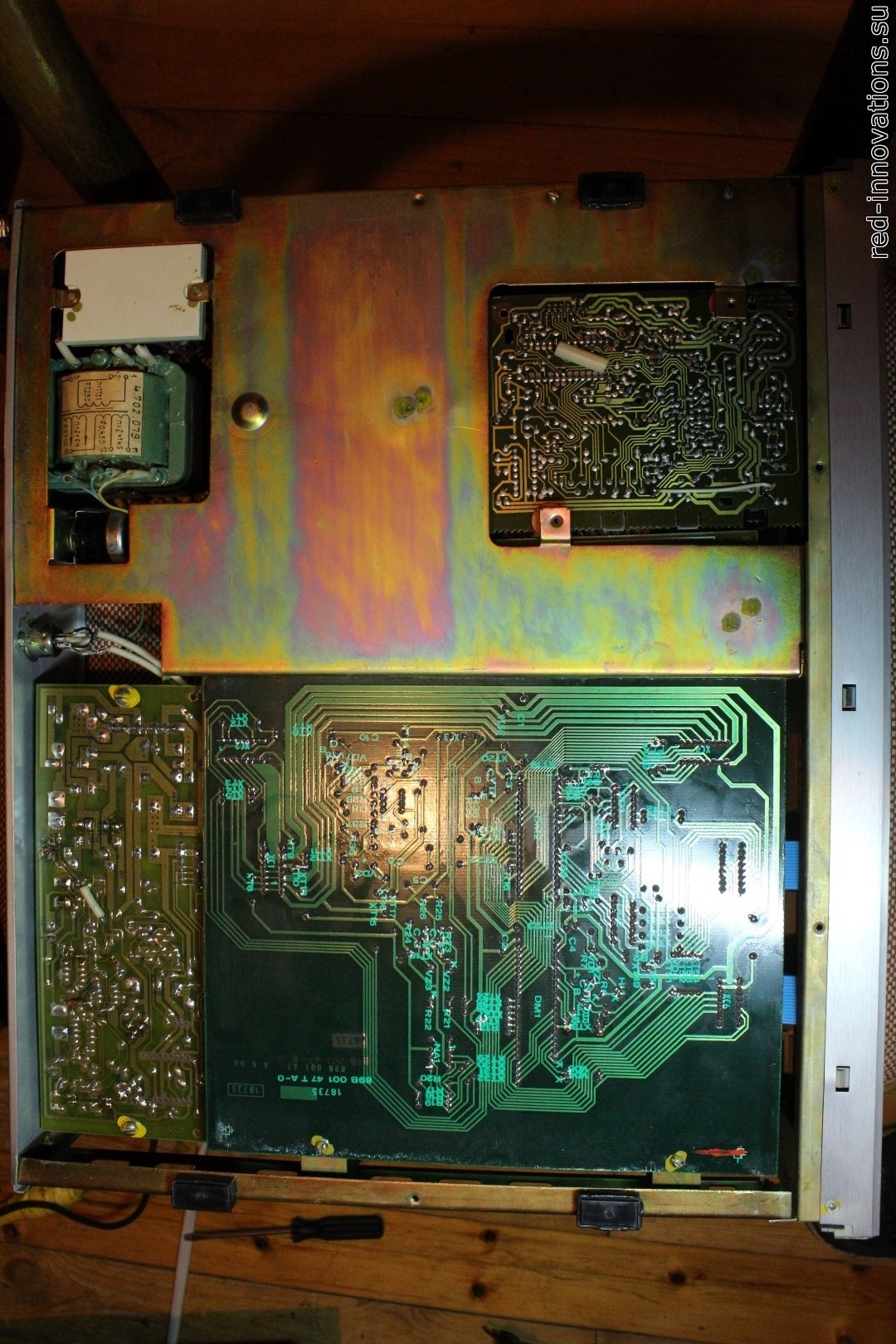

Вид снизу со снятой крышкой

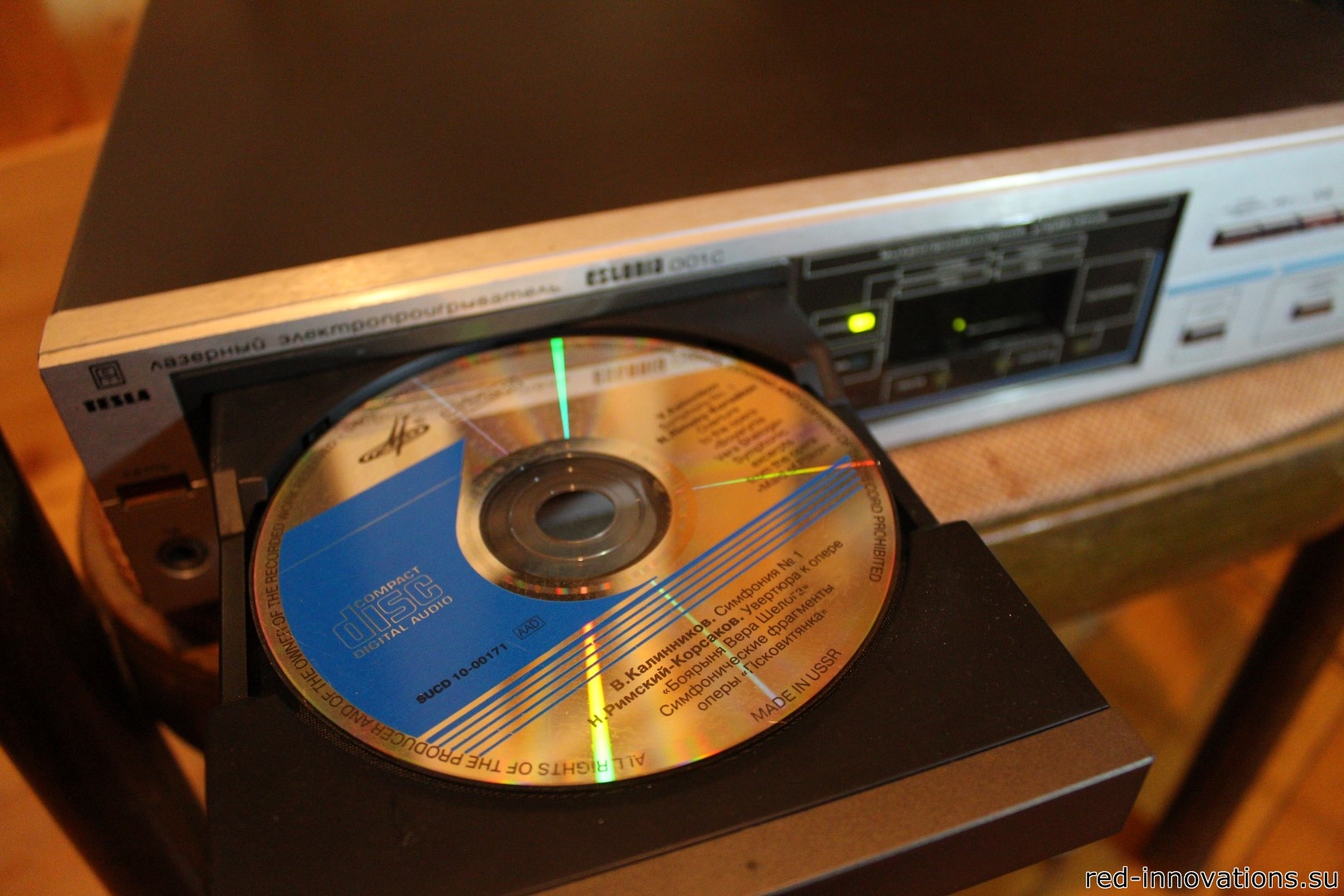

Эстония ЛП-001С с установленным компакт-диском "Мелодия" производства СССР

Эстония ЛП-001С с необычной конструкцией лотка (фото с форума http://rt20.mybb2.ru/)

Эстония ЛП-001С с необычным дизайном передней панели (фото с форума http://rt22.ru/)
